Подъемный механизм для кровати как собрать: Как собрать кровать с подъемным механизмом своими руками

сравнение разновидностей, схема и правила сборки

В статье я рассмотрю плюсы и минусы подъемного механизма для кровати. Перечислю особенности разновидностей: газовые амортизаторы, пружинный и подъемный на петлях. Рассмотрю конструкция и размеры. Расскажу об особенностях сборки. Приведу схему и чертеж, а также расчет, которые помогут правильно собрать двуспальную тахту.

Плюсы и минусы подъемного механизма для кровати

Такое устройство помогает существенно сэкономить пространство. При его дополнении кушетка будет характеризоваться преимуществами:

• Появится дополнительное место для хранения вещей.
• Отсутствует необходимость покупать дополнительную мебель и загромождать пространство.
• Упрощение процесса уборки в комнате.
• Подъемная конструкция никак не влияет на оформление интерьера спальни.

Среди отрицательных черт можно отметить только высокую стоимость. Достаточно сложно найти нужный матрас. Он должен быть легким и не мешать сборке.

Конструкция и размеры

Размеры кровати стандартного типа:

• Длина 2-2,2 метра предназначена для использования взрослым человеком. Для ребенка – 1,2-1,9 м.
• Ширина: взрослая – 1,2-1,6 м, детская – 0,9-1 м.

Производители предлагают дополнить кровать вертикальным или горизонтальным подъемным механизмом.

Дополнительно потребуется обеспечить горизонтальную фиксацию

Чаще всего спальное место открывает по книжному способу. Боковой подъем помогает существенно сэкономить пространство. Если вес ложа слишком большой, то предлагается использовать лифтовую систему подъема.

В углублениях удобно хранить постельные принадлежности

Разновидности

Подъемная конструкция чаще всего используется из-за дефицита жилого пространства. Благодаря этому удается легко трансформировать один предмет мебели в другой.

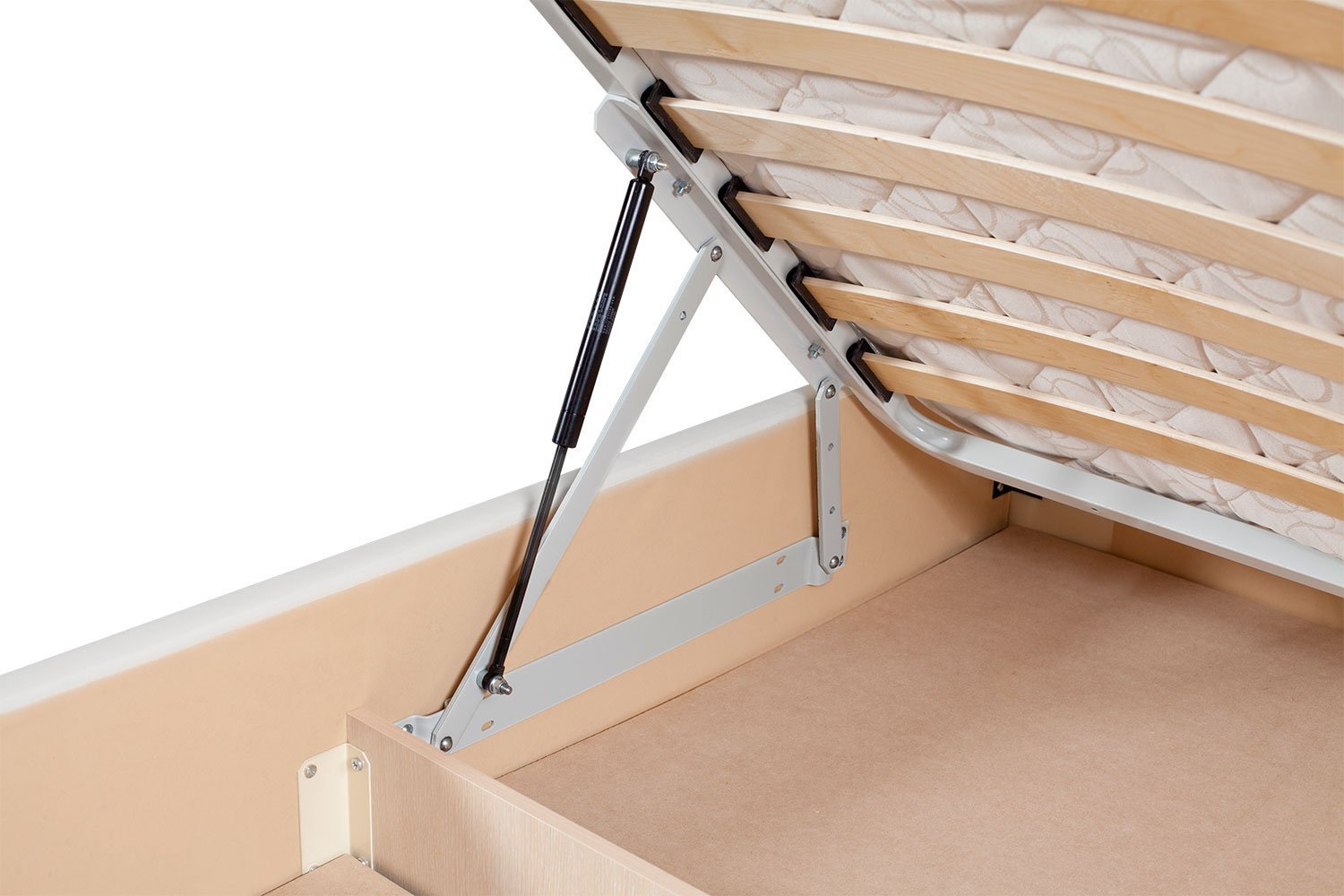

Газовые амортизаторы

Они самостоятельно справляются с подъемом ложа и берут нагрузку на себя. Оптимальное решение для подростка или женщины.

Амортизатор состоит из цилиндра, заполненного азотом под давлением

Дополнительно система оснащена демпфером и поршнем. Для нормальной работы амортизатора в его состав также включены пластины из металла, оси и лифт на газовой системе.

Однако его могут позволить себе не все желающие из-за высокой стоимости.

Подъемник максимально комфортный и адаптированный

Пружинный механизм

Для поднятия кровати в действие приводится пружинная система. Благодаря ей человеку потребуется потратить меньше силы на приведение мебели в движение.

Пружины при интенсивной эксплуатации быстро изнашиваются, поэтому требуют замены

Подъемный механизм на петлях

Кровать приводится в движение с помощью обычных петель. Спальное место отличается приемлемой стоимостью, которая сочетается с высокой степенью надежности.

Трансформация производится за счет силы, которую применяет человек

Как правильно выбрать механизм подъема кровати

Для того чтобы правильно выбрать механизм для кровати, потребуется внимательно проанализировать следующие характеристики будущего сооружения:

• Местоположение кровати в комнате.
• Необходимость наличия дополнительного места для хранения вещей.
• Открытие каркаса будет производиться по вертикальной или горизонтальной оси.
• В состав должны входить усилители и блокираторы.
• Рекомендуется останавливать выбор на знакомых производителях.
• Дизайн и стиль мебели должен идеально вписываться в остальное оформление.

Сборка своими руками

Каждый хозяин мечтает приобрести не только практичную, но и удобную кровать. Подъемный механизм прост в сборке. Однако перед началом выполнения запланированных манипуляций рекомендуется ознакомиться с инструкцией.

Необходимые материалы и инструменты

Для выполнения манипуляций потребуется наличие следующих приспособлений:

• Метиз.
• Отвертки, ключ гаечный и шуруповерт.
• Рулетка для измерения расстояния.
• Уровень.
• Молоток.
• Бумага и карандаш.

Сборка основания

Для сбора основания потребуется выполнить манипуляции:

• Достать элементы из коробки и проверить целостность каждой из них.
• Разложить царги и прикрутить к ним спинку. Предварительно они соединяются между собой.
• Если в модели используются силовые элементы, то для их фиксации рекомендуется использовать винты.

Схема сборки

Монтаж ножек

Ножки могут быть уже встроенными или отдельно прикручиваться к верхней части царг. Перед началом монтажа производится разметка. Сразу дожимать винты до конца не рекомендуется. Впоследствии будет проще отрегулировать уровень спального места.

Крепление подъемного механизма

Механизм подъема считается самым важным в данной конструкции. Для его закрепления выполняют следующие шаги:

• Фиксация каркаса в открытом виде.
• Выравнивание зазором между верхней частью и основанием.
• Подъемный механизм крепится за счет цилиндра. Для дополнительной фиксации применяют стопорные кольца и шайбы.
• Гайки не затягиваются до упора. Требуется оставить люфт для удобства дальнейшего применения.

Монтаж рамы и матрасодержателя

Для простого управления модели содержат ограничители для матраса и ручки.

Рама состоит из нескольких ламелей, которые потребуется зафиксировать с обеих сторон.

Для этого удобно использовать молоток. Движения должны быть аккуратными и не повреждать структуру.

Кровать необходима человеку для качественного отдыха. Однако далеко не в каждой квартире есть достаточное место для ее установки. На кровати будет удобно, но она не будет занимать много места в дневное время. Мебель представлена в широком ассортименте цен. Удастся подобрать оптимальный вариант также по эксплуатационным свойствам. Предварительно анализируются свойства товара и качество материалов.

С помощью подъемного механизма удастся правильно организовать пространство

Сбор конструкции можно осуществлять своими руками. Процесс не сложный, но перед его началом потребуется внимательно изучить инструкцию. Перед сборкой каждая деталь проверяется на предмет наличия повреждений. При их наличии дальнейшая эксплуатация считается не безопасной.

Схема сборки подъемного механизма кровати: устройство, инструкция, процесс, чертеж

• прихожая
• гостиная
• кухня
• детская
• спальня
• сад
• материалы

• Кровать
• Шкаф
• Комод
• Тумбочка
• Полки
• Пуфик
• Ширма

23 декабря

Просмотров: 27927

Рейтинг: 91

Большинство жильцов квартир в многоэтажных домах хотят иметь хорошую широкую кровать, на которой можно с комфортом отдохнуть. Между тем площадь спальни в большей части квартир весьма ограничена. Нередко возникает ситуация, когда широкая кровать перекрывает доступ к платяным шкафам или мешает открыванию балконной двери. И тогда единственным реальным выходом становится приобретение кровати с подъемным механизмом. Она сделает спальню просторной и удобной в дневное время, сохраняя ночью свое прямое предназначение.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи.

Составные части с подъемным механизмом

Для сборки такой кровати необходимо собрать воедино все составные части конструкции. Это рама, подъемный механизм, матрас и стенной шкаф, в который убирается кровать в поднятом состоянии. Рама состоит из двух боковых досок длиной по 2 м каждая и двух поперечных досок 1,4 или 1,5 м. По ее внутреннему периметру крепятся на саморезы два ряда опорных планок, обычно из металлического уголка.

Инструменты для изготовления кровати с подъемным механизмом.

На верхний ряд опирается опорная рама матраса, а на нижний – несколько листов фанеры или ДСП. Таким образом, между матрасом и полом получается внутренний короб, где можно хранить постельные принадлежности. В широкой кровати он ради удобства и прочности делится продольной перегородкой на две части.

Детали подъемного механизма делаются из стали и состоят из двух подвижных петель, которые крепятся к изголовью кровати, двух пружинных подъемных систем с выдвижными штангами и двух газовых амортизаторов. Матрас в комплектацию входит обычный, пружинный ортопедический. Стенной шкаф собирается из ламинированного ДСП с таким расчетом, чтобы поднятая кровать плотно в него входила. В нижней части шкафа на высоте изголовья установлена поперечная штанга, к которой крепится система подъемного механизма.

Вернуться к оглавлению

Схема сборки конструкции

Как рекомендуют прилагаемые инструкции, сначала собирают стенной шкаф, в который убирается поднятая кровать. Уже затем начинается собственно сборка кровати. Сначала раскладываются боковые и поперечные доски, и к ним привинчиваются саморезами опорные уголки, прежде всего, нижние. Затем свинчивается коробчатая рама, при этом нужно четко выверять правильность всех углов, иначе она может не встать в шкаф.

Схема сборки кровати с подъемным механизмом.

На нижнюю опорную раму кладутся части фанерного днища и тоже крепятся болтами с гайками через отверстия в уголках. Затем крепится верхний ряд опорных уголков и продольная перегородка внутреннего пространства. После этого начинается сборка частей подъемного механизма.

К поперечной плоскости, находящейся в изголовье кровати, крепят две подвижные петли на верхней грани. Они позволяют выдвинутой конструкции плотно становиться в выдвижной шкаф. К боковым стенкам коробчатой рамы на торцы в 80-90 см от изголовья крепятся пружинные подъемные системы. На те же крепления параллельно устанавливаются газовые амортизаторы. Нужно внимательно следить, чтобы они стояли строго симметрично, иначе вся система из-за перегрузки одной из сторон очень скоро выйдет из строя.

С противоположной от изголовья стороны по углам крепятся две опорные ножки. После этого на верхний периметр уголков крепится болтами опорная рама матраса, и тогда сверху на нее можно укладывать сам ортопедический пружинный матрас.

После этого процесс сборки можно считать завершенным. С помощью подъемного механизма вся кровать, если она собрана правильно, должна легко подниматься в шкаф одной рукой. Скорость подъема при этом должна быть достаточно плавной. Нужно признать, что такие кровати в мебельных салонах и магазинах зачастую имеют неоправданно завышенную цену, поскольку спрос на них традиционно высок. Изготовление их на заказ также весьма обойдется весьма недешево, по тем же причинам.

Так что оптимальным вариантом является изготовление такой кровати своими силами.

Тем более что изготовить раму, приобрести матрас и детали подъемного механизма, а также всю сопутствующую фурнитуру проблемы не составляет.
