Конструкция дюбеля и его назначение

Так только кажется, что подобрать саморез к дюбелю просто, как оказалось, некоторые даже не знают, что саморез нельзя просто так вкрутить в бетон или кирпич, поскольку он не вкрутится в такой твердый и плотный материал. Просто просверлить отверстие и вкрутить туда саморез тоже не получится – он просто не будет держаться. Так что в любом случае для бетонных или кирпичных стен саморезы придется закручивать с использованием дюбелей.

Самые популярные дюбели сейчас делают из пропилена, но есть еще металлическое дюбели – самые надежные, и дюбели из дерева – простейшие и устаревшие, но все еще пригодные для работы, если ничего более современного под рукой нет.

Каждый дюбель, кроме деревянного, имеет усы, ребра или специальные пластинки, которые не дают дюбелю выскочить через просверленное отверстие. В металлических дюбелях (анкерах) роль распорки выполняет конусообразные гайки, которые при затягивании расширяют дюбель.


Как подобрать так, чтобы саморез держался крепко?

При подборе инструментов нужно ориентироваться на предполагаемую нагрузку на дюбель. Чем больше нагрузка, тем дюбель должен быть большей длины и диаметра. Материал стены, пола или потолка, в котором будет сверлиться отверстие, тоже играет роль – чем плотнее материал, тем большую нагрузку выдержит дюбель.

Именно под диаметр дюбеля подбирается диаметр сверла. Некоторые засверливаются буром в 10 мм для дюбелей 8 мм, утверждая, что так дюбели проще вставлять в отверстие, а их все равно разопрет при закручивании самореза. Так делать нельзя – потом дюбель может выпасть из стены при большой нагрузке, и, если его резко дернуть на себя. Глубина отверстия должна быть чуть больше, чем длина дюбеля.

Обычно, диаметр самореза или шурупа в среднем подбирается на 4 мм меньше, чем диаметр дюбеля, но все индивидуально, лучше ориентироваться по специальной таблице ниже. Чем меньше диаметр дюбеля, тем меньше от условных 4 мм будет разница в диаметре самореза.

Кроме диаметра самореза, очень важно подобрать и правильную длину для самореза. Прикрепляемый материал может иметь разную толщину, поэтому и длина самореза должна соответствовать. Саморез должен быть достаточно длинным, чтобы дюбель раскрылся плотно и зафиксировался, при этом длина самореза должна быть достаточна для толщины прикрепляемого материала.

Определяется необходимая длина самореза просто – к дюбелю прибавляем толщину поверхности, и получаем минимально необходимую нам длину дюбеля.

Не забываем, что использование слишком коротких дюбелей неприемлемо при высоких предполагаемых нагрузках! Длина дюбеля должна подбираться не только в соответствии с нагрузкой, но и с толщиной прикрепляемого материала. Лучше взять дюбель длиннее, зато будет запас прочности.

Для справки, толщина материала, который предполагается прикрепить саморезом, не должна превышать 60% длины дюбеля в стенах из плотных материалов, вроде бетона, и 35% в рыхлых материалах.

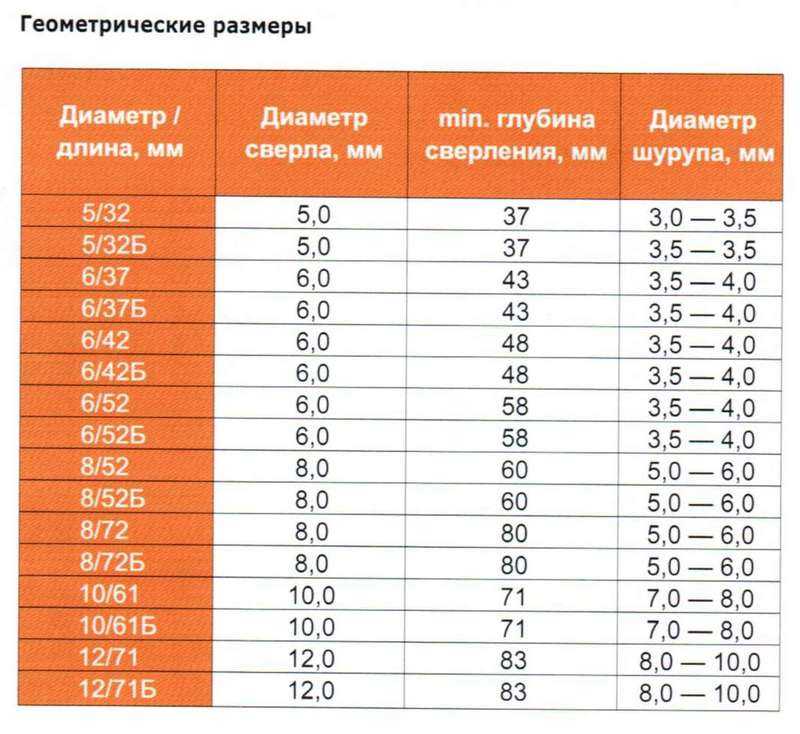

Таблица соответствия саморезов и дюбелей

Диаметр дюбеля (мм) Длина дюбеля (мм)  Толщина прикрепляемого материала (мм) Размер самореза (мм)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 10
4х45
6 35 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4×60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10 5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30 5х120
10 50 10 6х60
10 50 20 6х70
10 60 20 6х80
10
60
30 6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100 50 6х150
10 100 60 6х160
12 70 10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12 100 60 8х160
12 120 40 8х160
12 120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 10х120
14 100 20 10х120
14 100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 10х180
14 135 45 10х180

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой  древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью  конца.

Что важно учитывать

Очень важно, в процессе подбора,  верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

•                    По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

•                    По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

•                    По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля  в миллиметрах        Диаметр самореза в миллиметрах

4 мм     2 мм

5 мм     2,5 мм. (от 2 мм до 3 мм.)

6 мм.    4 мм. (от 3,5 мм до 4,5 мм)

8 мм.    диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм   6 мм. (от 5,5 мм до 6,5 мм)

12 мм,  8 мм. (от 6,5 мм до 8,5 мм)

14 мм   10 мм. (от 8,5 мм до 10,5 мм)

16 мм   12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны  обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного  больше чем его длина  и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.  К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель  8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы,  используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

 Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Как соединить древесину с помощью дюбелей

По

Крис Бэйлор

Крис Бэйлор

Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела. Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 10.12.19

Столяры веками использовали дюбели, которым нужно было укрепить свои соединения или закрепить сорванные шурупы. Принцип забивания прост: небольшие круглые, но ровно вырезанные деревянные бруски, называемые дюбелями, вставляются в идеально совпадающие отверстия в соответствующих досках, которые при склеивании образуют прочное и долговечное деревообрабатывающее соединение. Звучит легко, правда? Не совсем.

Многие сегодняшние столяры склонны избегать забивки дюбелями в пользу менее проблематичных методов, таких как бисквитные столярные изделия или механические крепления, такие как карманные столярные изделия, но не следует сбрасывать со счетов простоту и прочность забивки дюбелями. Для установки дюбелей обычно используют дюбель диаметром не более 1/2 ширины доски. Например, при соединении досок шириной 3/4 дюйма обычно используется дюбель 5/16 дюйма или 3/8 дюйма. Использование более широкого дюбеля ослабит доску, а более узкий дюбель не будет достаточно прочным, чтобы удерживать соединение.

Отверстия для размещения дюбелей должны быть просверлены примерно на 1/16 дюйма глубже, чем 1/2 длины используемой секции дюбеля. Обычно используются дюбели длиной 1 1/2 дюйма, поэтому в этом случае вы должны просверлить каждое из отверстий для дюбелей до 13/16 дюйма в длину.

Березовые дюбели обычно используются при забивке дюбелей, хотя коммерческие комплекты пластиковых дюбелей (включая сверло, ограничитель сверла и металлические центры для дюбелей) также легко доступны в домашних центрах. Если вы решите вырезать дюбели самостоятельно, вот несколько советов, которые облегчат вам работу:
Во-первых, рекомендуется скосить концы дюбеля, чтобы облегчить его вставку в отверстия. Во-вторых, вырежьте небольшую канавку по длинной оси дюбеля, чтобы обеспечить канал для выхода клея и воздуха. Это можно легко сделать с помощью ленточной пилы и плоскогубцев, чтобы надежно удерживать дюбель.

Приспособление для установки дюбелей

В дополнение к сверлу, дюбелям и клею вы обнаружите, что установка дюбелей будет намного проще, если вы используете приспособление для установки дюбелей. Эти приспособления для установки дюбелей, как правило, металлические и предназначены для направления сверла в площадку приклада к краю доски. В вашем приспособлении должны быть втулки для крепления бит разного диаметра.

Просверлите свои первые отверстия

Чтобы начать соединение, выровняйте две соединяемые доски в их окончательных положениях. Вам нужно будет использовать по крайней мере два дюбеля для каждого шва, больше, если шов особенно широкий. Одно эмпирическое правило заключается в том, что если ширина доски менее 6 дюймов, поместите один дюбель на 1/4 ширины стыка, а второй дюбель на 1/4 ширины с противоположной стороны. Таким образом, для доски шириной 6 дюймов первый дюбель будет размещен на расстоянии 1 1/2 дюйма от одного края, а другой дюбель — на расстоянии 1 1/2 дюйма от противоположной стороны. Если зазор между дюбелями превышает 4 дюйма, добавьте дополнительный дюбель.

С помощью карандаша сделайте отметки в нужных местах на обеих досках. Затем разделите доски и совместите приспособление для установки дюбелей с одной из отметок на любой из досок. Установите сверло в электрическую или аккумуляторную дрель и установите упор сверла на сверло на нужной глубине.

Просверлите первое отверстие в приспособлении до упора, затем переместите приспособление на второе отверстие и повторите. Продолжайте, пока все отверстия на этой доске не будут вырезаны.

Совместите отверстия

Когда все отверстия в первой доске просверлены до нужной глубины под прямым углом к ​​доске, пока не переходите на вторую доску. Вместо этого поместите центры для дюбелей, входящие в комплект, в отверстия (то есть, если вы используете упакованные дюбели — если нет, вы можете подобрать несколько центров для дюбелей, так как это сделает вашу установку намного более точной).

Расположив центры дюбелей в отверстиях, выровняйте вторую доску на место и прижмите ее к центрам дюбелей. Будьте уверены, чтобы быть точным, так как центры дюбелей сделают идеально расположенные углубления на второй доске, точно показывая, где должны быть просверлены следующие отверстия. Если у вас нет центров для дюбелей, вы можете попытаться измерить и найти правильное место, но если ваши исходные отверстия были немного не на месте, шансы, что ваше новое отверстие будет соответствовать, невелики.
Разделите доски и совместите приспособление для установки дюбелей с новыми отмеченными точками и просверлите отверстия.

Установка дюбелей

Когда все отверстия будут просверлены, снимите приспособление и центры для дюбелей с первой доски. Нанесите небольшое количество клея в каждое отверстие одной доски и вставьте дюбели в проклеенные отверстия. Вам не нужно много клея, так как слишком много клея либо выдавится, либо затруднит вставку дюбелей. Немедленно удалите клей, который выдавился, слегка влажной тканью.

Затем вставьте немного клея в противоположные отверстия и поместите доску на соответствующие дюбели. Вставьте доску прямо в дюбели, насколько это возможно, вручную, стараясь не использовать крутящие движения.

Когда соединение закрыто как можно лучше, вы можете вручную с помощью столярного зажима затянуть соединение до конца, пока соединение не будет закрыто полностью. Держите зажим на месте, пока клей полностью не высохнет, обычно 24 часа.
