Плита для теплого пола с бобышками: Маты для теплого пола с бобышками TermoTactic

Мат с бобышками теплого пола Формат FT 20/40 L плиты с бобышками

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? — присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Мат с бобышками теплого пола Формат FT 20/40 L плиты с бобышками

• Описание
• Документация
• Отзывы
• Доставка

Характеристики

Товар	Мат
Страна	Россия
Ширина, мм	516
Бренд	Формат
Серия	Ft
Материал	Пенополистирол
Длина, мм	1016
Тип	С бобышками
Цвет	Синий
Назначение	Для водяного теплого пола
Гарантия	2 года
Общая высота, мм	40
Высота бобышек, мм	20
Площадь 1 плиты, м²	0,48
Защитный слой	Есть
Толщина теплоизолирующего слоя, мм	20
Теплопроизводительность, вт/мк	0,036
Тепловое сопротивление, м²*k/вт	0,85
Звукоизоляция, db	23
Диаметр труб, мм	16-20
Кол-во в упаковке, шт	18
Площадь поставки, м²	9
Ребра между бобышками	Нет
Динамисечкая прочность, мн/м³	30
Шаг при укладке, мм	50

Сертификат соответствия

+ Добавить комментарий

//»ProductVideo»

Бренд:

Формат

Серия:

Ft

Модель:

Страна:

Россия

Артикул:

FT 20/40 L

Маты с бобышками для теплого пола

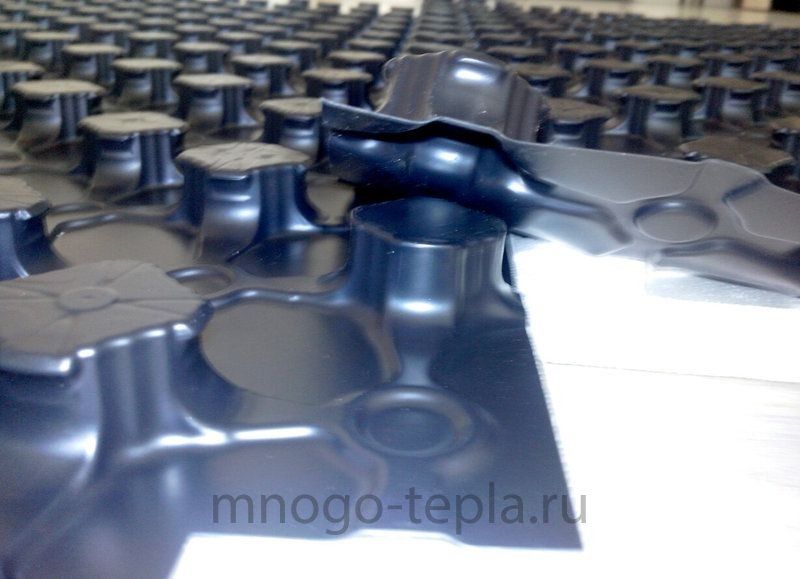

Маты для теплого пола с бобышками

Ранее при монтаже теплого пола использовался фольгированный полистирол – его применение было связано с множеством трудностей при монтаже. Процесс установки пола с нагревом кардинально изменился, когда для монтажа начали использовать маты под теплый пол с бобышками. Они не только обеспечивают надежную теплоизоляцию, но и обладают прочностью, достаточной для переноса механических воздействий высокой силы. Рельефная структура монтажного мата с бобышками позволяет легко проводить трубы, а боковые замки гарантируют отсутствие зазоров между плитами полотна.

Преимущества матов с бобышками для водяного пола

Все наши товары прошли необходимую сертификацию, означающую, что они соответствуют европейским стандартам качества. Маты с бобышками для водяного теплого пола полностью безопасны для домашнего использования. Высокая прочность пенополистирола, из которого изготовлены маты, позволяют им сохранять форму даже под высоким давлением, поэтому при длительном использовании ваш пол не начнет оседать. Составленное из матов полотно равномерно распределяет тепло по всей площади пола, препятствует потере тепла и предоставляет дополнительную защиту от влаги.

Купить маты для теплого пола

Если вы хотите купить маты для теплого пола с бобышками, то сделать это можно на сайте магазина или по телефону. Мы предлагаем выгодные цены маты с бобышками, поэтому вы можете купить нашу продукцию по доступной стоимости. Заказать товары можно в отделе продаж: +7 (495) 642-11-82.

Смотрите также:

• Компенсационные маты
• Фольгированный утеплитель
• Демпферная лента

Пресс-релиз ПЛИТА для теплого пола Fix

  Компания ООО «ИзолГарант» рада сообщить о запуске абсолютно новой плиты для теплого пола с технологией фиксации трубы Fix! Теперь работать с плитой Fix гораздо проще и удобнее, т.к. нет необходимости использовать пластиковые фиксаторы. Мы не остановились только на изменении формы бобышки, которую сделали с обратным углом для надежного удержания трубы, – также на треть увеличена плотность пенопласта, что позволяет без опасений перемещаться по плитам и укладывать трубу просто ногами.

Fix – простая фиксация, удобный монтаж!

Fix L – плита с ламинацией

Fix – плита без ламинации

Основные отличия новой плиты Fix от предыдущей плиты 20/40:

• Улучшенная форма бобышки для надежной фиксации трубы диаметром 16-20 мм
• Увеличенная на 30% плотность пенопласта для быстроты монтажа
• Удобное вложение в короб 11,52 м2 (16 шт. )



Основные конкурентные преимущества плиты Fix:

• Повышенный уровень фиксации трубы
• Наличие линейки по периметру плиты для быстрого измерения и резки
• Меньшее усилие при резке ножом и более ровный рез за счет применения технологии ламинации

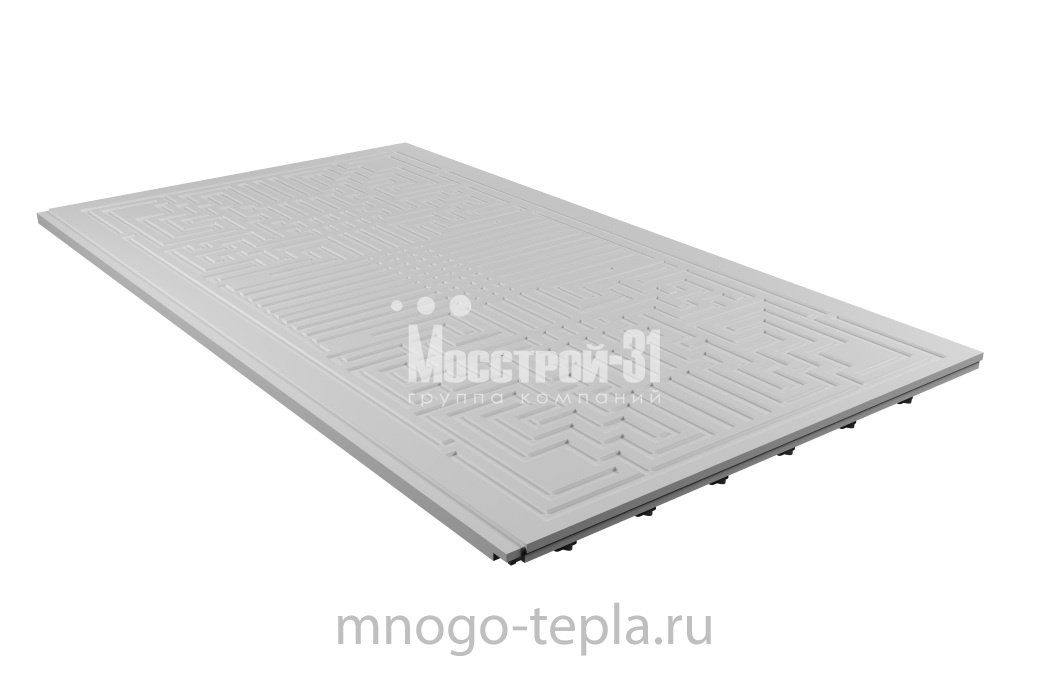

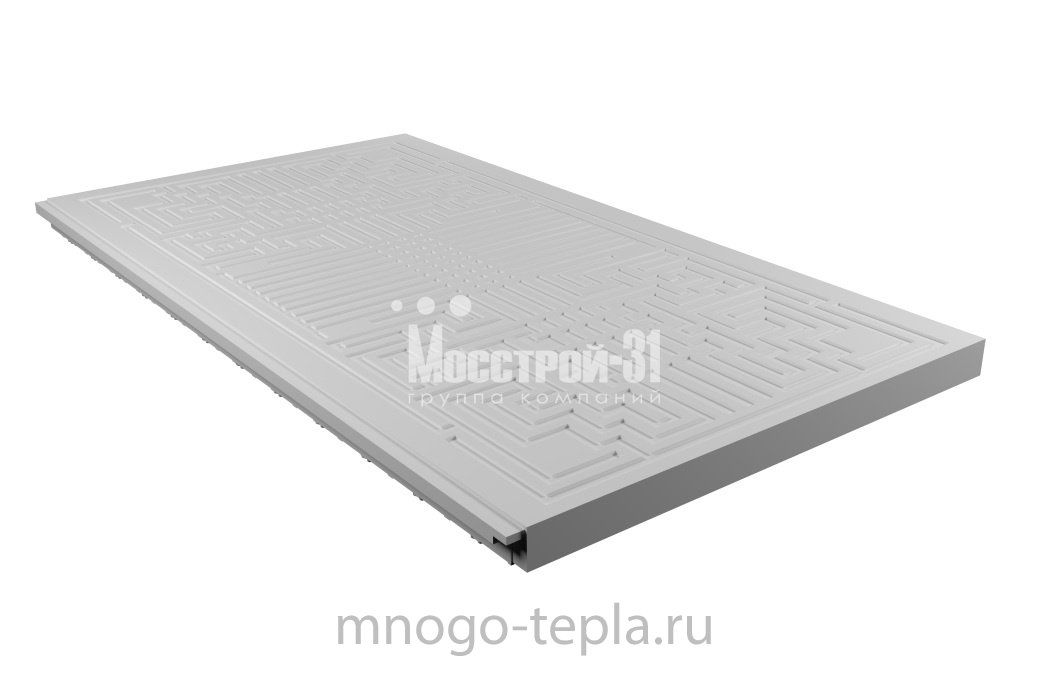

• Наличие акустического лабиринта на задней поверхности плиты, повышающего звукоизоляцию и позволяющему укладывать плиту на черновой пол с остатками песка
• Удобный для транспортировки даже в легковом автотранспорте размер короба 1,2*0,6*0,8 м
• Удобное для подсчета вложение в короб 11,52 м2 (16 шт.)
• Повышенная плотность пенопласта 45-50 кг/м3
• Два исполнения – Fix L с ламинацией и Fix без ламинации, что позволяет охватить максимально широкую аудиторию покупателей
• Возможность работать с широким диапазоном размеров трубы от 16 до 20 мм



Теплый пол Inslab | Электрический плитный нагрев

Ключевые преимущества

Для какого проекта предназначен кабель In-Slab?

Если вы ищете напольное отопление для бетонных полов, кабельная система In-Slab предназначена для этой цели. Кабельное отопление In-Slab особенно идеально подходит для установки внутри конструкций бетонных полов в новостройках, где высота пола не имеет значения. Для модернизации существующих бетонных полов, где нет места для изменения высоты пола, более подходящим вариантом может быть другая электрическая система подогрева пола.

Система электрического теплого пола In-Slab Cable предназначена для установки в бетонную стяжку толщиной 2-6″. Если изоляция отсутствует или находится под бетонным основанием толщиной более 4 дюймов, необходимо использовать изоляционные плиты для обеспечения оптимального времени нагрева.

Нагреватель In-Slab подходит практически для любой отделки пола и, в частности, там, где напольное покрытие (дерево, ковер, винил) может время от времени заменяться.

Более медленное время нагрева и остывания кабеля In-Slab Cable делает его особенно подходящим для помещений, которые постоянно используются, поскольку плита может использоваться в качестве формы аккумулирующего отопления.

Подходящие напольные покрытия для кабеля в перекрытии

Практически любое напольное покрытие можно использовать с кабелем в перекрытии. Поскольку нагреватель надежно встроен в цементную плиту, снижается риск повреждения нагревательного кабеля при периодической замене напольного покрытия. Следующие напольные покрытия подходят для использования с кабелем In-Slab:

Плитка

Если сверху укладывается кафельный пол, необходимо использовать эластичный клей для плитки и затирку с системой электрического напольного отопления In-Slab Cable.

Ламинат/дерево

Для полов из ламината или инженерных деревянных досок важно, чтобы толщина пола не превышала 18 мм, чтобы обеспечить передачу тепла. Если вы используете слой мягкой изоляции под полом, он должен быть совместим с укладкой поверх системы подогрева пола.

Ковер

Для полов с ковровым покрытием должны использоваться ковры с гессиановой подкладкой, а показатель Tog ковра и подложки не должен превышать 2,5 tog.

Установка внутриплитного кабельного теплого пола на бетонном полу

Перед началом любой установки важно сначала прочитать руководство по установке. Если толщина бетонного основания превышает 4″ или черновой пол не утеплен, рекомендуется применять изоляционные плиты и прокладывать провод непосредственно по этой изоляции. Если бетонное основание имеет толщину менее 4 дюймов или имеет изоляцию, провод можно уложить на бетонную плиту. Хотя последний вариант приемлем, изоляция непосредственно под греющим кабелем повысит эффективность системы.

Прежде чем начать, убедитесь, что черновой пол изготовлен из подходящего материала, а также подходит для заливки плиты, твердый и не содержит пыли и мусора.

Кабель внутри плиты должен быть проложен на расстоянии не менее 2 дюймов друг от друга и не менее 2 дюймов вглубь плиты. Для крепления кабеля In-Slab к черновому полу вам потребуются металлические фиксирующие планки. Металлические крепежные полосы укладываются перпендикулярно нагревательному элементу и крепятся к изоляционной плите или бетонному полу с помощью крепежных гвоздей или клея; всегда следите за отсутствием смещения креплений. Затем нагревательный кабель прокладывается вверх и вниз по комнате и закрепляется на металлической фиксирующей полосе. Всегда размещайте кабель равномерно, чтобы обеспечить равномерное распределение тепла в полу.

После того, как кабель уложен, следующим шагом будет заливка системы отопления путем тщательной заливки вяжущим материалом поверх закрепленного в плите кабеля на глубину не менее 2 дюймов. Поместите напольный датчик, поставляемый с термостатом, как можно ближе к финишному покрытию пола, заглубив его в плиту. Завершите установку, подключив нагревательный кабель к термостату.

После полного высыхания бетона или выравнивающей смеси можно укладывать финишное напольное покрытие.

Гарантия и гарантия

Гарантия на установку защитной сетки Если вы случайно повредите систему отопления во время установки, верните ее в компанию Warmup, и мы бесплатно заменим ее другим обогревателем той же марки и модели.

10-летняя ограниченная гарантия На этот продукт предоставляется 10-летняя гарантия.

Мы полностью уверены в стандарте нашей продукции.

Техническая информация Документация по продукту

 Технические характеристики

 Руководство по установке

Технические характеристики

Рабочее напряжение	240 В и 208 В (ухудшенные характеристики)
Толщина кабеля	3/8″ (10 мм)
Выходная мощность	5,5 Вт/погонный фут
Длина хвостовика катушки	A16,4″ (610 см)
Допуск на длину кабеля	+/- 5%
Макс. рабочая темп.	464°F (240°C)
Сертификаты	CSA

Секция CAD

Секция CAD: WODH на существующей плите (стяжка 50 мм)

Секция CAD: WODH на существующей плите (экран 30 мм)

Секция CAD: WODH на существующей плите (стяжка 20 мм)

6 Вам также понадобится

Термостат

Выбор правильной системы управления имеет решающее значение для того, чтобы ваша система отопления работала наилучшим образом, эффективно и легко.

Сверхлегкие изоляционные плиты

Использование теплоизоляционных плит с подогревом пола значительно сокращает время нагрева и эксплуатационные расходы.

Получите бесплатную мгновенную смету уже сегодня.

Как построить мелкозаглубленный фундамент с защитой от мороза (FPSF)

Ecohome Обновлено: 25 октября 2022 г.

Зачем строить защищенный от мороза мелкозаглубленный фундамент с использованием сборных пенопластовых опалубок?

Строительство мелкозаглубленного фундамента с защитой от мороза (FPSF) является хорошо зарекомендовавшей себя альтернативой строительству более глубоких и дорогостоящих фундаментов в холодных регионах с сезонным промерзанием грунта и возможностью морозного пучения. Традиционные фундаменты для холодного климата всегда удлиняются ниже линии промерзания на ленточный фундамент, они могут использовать много блоков CMU или бетона, требуют много времени и земляных работ, а также могут быть источником влажности и плесени в подполье или подвале, потому что они построены под землей из пористых материалов. Все больше и больше профессионалов в области строительства, а также местных штатов и провинций, живущих в холодном климате с линией промерзания и пучением грунта зимой, начинают понимать, что самый простой способ построить прочный и надежный фундамент в этих суровых условиях – это строить с использованием мелкозаглубленного фундамента с защитой от промерзания. (FPSF), которые обычно изготавливаются из пенополистирола или пенополистирола высокой плотности.

Эти формы фундамента имеют множество преимуществ с точки зрения удобства, долговечности, снижения влажности, защиты от радона и повышения уровня изоляции — ведет к созданию комфортного дома с отличной энергоэффективностью и эффективным использованием углеродоемких материалов, таких как бетон, в термостабилизирующей тепловой массе спроектированной фундаментной плиты. По нашему мнению, опалубка мелкозаглубленного фундамента с защитой от замерзания (FPSF) — отличный способ построить надежный фундамент, и мы собираемся показать, насколько это просто.

Как построить защищенный от мороза мелкозаглубленный фундамент — почему мы выбрали эту систему -grade), которые нагреваются воздухом, а не жидкостью.

 С тех пор это вызвало много споров и дискуссий, и мы часто слышим, что «воздух не передает тепло так же, как вода» и что воздух не удерживает столько тепла, поэтому не может так же хорошо работать» — с люди говорят это, беря воздух и воду изолированно, и забывая, что они оба сидят в большой тепловой батарее — что все меняет.По нашему опыту, бетонная плита в сверхизолированном отапливаемом морозозащищенном малозаглубленном фундаменте здания обеспечивает щадящую и равномерную выделение комфортного тепла по всему дому.

Мы обнаружили, что теплые полы с воздушным подогревом имеют много преимуществ перед водяными теплыми полами, но не более чем возможность нагнетать нагретый солнцем воздух в тепловую батарею, которая представляет собой пол из бетонных плит.

Строительство мелкозаглубленного фундамента с защитой от мороза (FPSF) с использованием теплоизоляционной плиты пола с пассивным солнечным обогревом контроль. Многие люди используют в своих интересах относительно простой и доступный характер солнечных панелей с воздушным нагревом (по сравнению с фотоэлектрическими панелями), чтобы использовать энергию солнца для обогрева гаражей и мастерских, но солнечное лучистое воздушное отопление еще не было жизнеспособным и надежным. вариант для хорошо сбалансированного отопления дома. До нынешнего момента ….

При поиске решения по аккумулированию тепла, которое позволило бы нам включить панели солнечного нагрева в нашу конструкцию «проработанным» и надежным способом, мы обратились к Legalett, опытным инженерам и производителям неглубоких плит с защитой от мороза комплекты опалубки для фундамента, в том числе для проблемных грунтов и полов с воздушным подогревом, чтобы увидеть, могут ли высокоэффективные солнечные воздушные панели подавать воздух непосредственно в существующие в полу воздуховоды. Они приветствовали вызов и разработали систему с целью стать основным источником тепла в нашем новом доме с нулевым потреблением энергии (насколько это возможно). Излишне говорить, что мы также включили высокоэффективную целлюлозную изоляцию и воздухонепроницаемую оболочку здания, аналогичную конструкции пассивного дома, в этот красивый комплект сборных домов, который был моделью от Ecohabitation, нашей некоммерческой сестры в Квебеке.

Опалубка малозаглубленного фундамента Legalett с защитой от мороза с теплым полом состоит из:

1. Установите контрольный уровень на строительной площадке для определения высоты готовой плиты. Если необходимо поднять уровень земляных работ, обратитесь к чертежу производителя за инструкциями по использованию уплотненной засыпки. ПРИМЕЧАНИЕ: Окончательное озеленение поверхности земли на плите должно иметь уклон не менее 5% от плиты.
2. Выровнять участок и тщательно снять верхний слой почвы , отложив почву и небольшие местные растения в сторону для повторного использования.
3. Положите прозрачный камень 3/4” или 3/8” (минимум 4” толщиной) и обеспечьте самотек к дневному свету. Выровняйте с точностью до 1/2 дюйма от желаемой отметки с помощью виброплиты и калиброванного вращающегося лазерного уровня. Для простого процесса строительства ваших защищенных от мороза опалубок мелкого фундамента получение уровня каменного основания является важным шагом, чтобы сделать все правильно.
4. Установите доски на высоте от 1½ до 3 дюймов (в зависимости от длины здания) над требуемой высотой готовой плиты FPSF и разметьте периметр здания по планам. Линии струны НЕ ДОЛЖНЫ использоваться для установки высоты компонентов, делайте это с помощью опытного оператора лазера.
5. Внимательно проверьте и перепроверьте диагонали обшивочных досок на квадратность по углам и по всем диагоналям плитного фундамента. Ваши защищенные от мороза опалубки мелкозаглубленного фундамента вырезаны под прямым углом и по уровню, поэтому само собой разумеющимся является то, что подготовленное основание должно быть установлено как можно ближе к идеально ровному и ровному, иначе это вызовет проблемы при возведении опалубки для подготовки к заливка бетона. Мы не можем не подчеркнуть этого достаточно, трижды проверьте, что неглубокий фундамент с защитой от мороза для вашей постройки находится в правильном месте на площадке в соответствии с планами, а затем проверьте, чтобы он был установлен ровно и ровно, прежде чем весь этот бетон будет залит, отвержден и слишком поздно.
6. Найдите, отметьте, выкопайте и разместите стояки сантехники и все другие коммуникации под плитой (т. е. вода, газ, электричество и т. д.) При установке системы плиты с воздушным обогревом также установите дополнительный лист изоляции под 2” 4000 серийные нагревательные коробки согласно чертежу производителя.
7. Повторно выровняйте защищенные от мороза опалубки фундамента мелкого заложения после установки сантехники и инженерных коммуникаций в пределах ¼ дюйма от желаемой отметки под краевыми формирующими элементами и в пределах ½ дюйма от желаемой отметки в центре плиты FPSF. Уплотнение не требуется.
8. Теперь пришло время приступить к размещению и установке предварительно вырезанных пенопластовых опалубок мелкого заложения с защитой от мороза. (ПРИМЕЧАНИЕ: мы рекомендуем тихий и безветренный день для работы с пенопластовыми формами!) Как гигантский лобзик, начните с установки краевых форм. Свяжите верхнюю часть кромочных элементов металлическими колпачками и регулярно проверяйте высоту кромок с помощью лазерного уровня. Пришейте металлическую заглушку в углах и стыках и надежно закрепите ее винтами для листового металла. Если вы предпочитаете переходить к таймлапс-видео, показывающему как построить защищенные от мороза опалубки мелкозаглубленного фундамента, нажмите здесь .
9. Свяжите нижнюю часть предварительно вырезанных элементов опалубки из пенопласта вместе , одновременно установив два ряда изоляционных плит из вспененного полистирола высокой плотности (EPS), привязав их вместе и к элементам с помощью 6-дюймовых гвоздей, чтобы удерживать краевые элементы на месте и под прямым углом. Засыпьте гравием снаружи краевого элемента, так как соседние слои пенопласта закреплены. Обратите особое внимание на углы, убедитесь, что они остаются прямыми, и убедитесь, что углы хорошо поддерживаются гравийной засыпкой. Насыпьте гравий под каждый лист непосредственно перед укладкой пенопласта. В качестве альтернативы следуйте расположению пенопласта на чертеже, чтобы обеспечить минимум отходов, т.е. используя отрезанный кусок от предыдущего ряда, чтобы начать следующий ряд пенопласта. При любом методе убедитесь, что вертикальные швы пенопласта не проходят через 2 слоя пенопласта.
10. Установите любые внутренние водоводы в канавку в слое пенополистирола и запеньте канавку после установки линии или используйте кабелепроводы или рукава поверх пенополистирола . Ни при каких обстоятельствах ЛЮБЫЕ водопроводные или канализационные линии не должны размещаться непосредственно в бетоне без труб или рукавов. Мы рекомендуем оборачивать сантехнические стояки изоляцией из минеральной ваты и строительной лентой везде, где они могут быть заключены в бетонную плиту. Это обеспечивает некоторую настройку или движение, а также гибкость в размещении сантехнических фитингов.
11. При установке внутриплитного воздушного лучистого отопления , вырежьте слой (слои) пенопласта и установите каждый короб печи в соответствии с чертежами и техническими данными изделия.
12. Пришло время установить первый слой арматуры в опалубку мелкозаглубленного фундамента с защитой от мороза. Установить нижний слой проволочной сетки на стулья по периметру и под несущими стенами согласно чертежам. Используйте один стул на каждые 2 фута на краях сетки. Закрепите края листа сетки арматурными стяжками.
13. Поскольку наш внутриплитный обогрев FPSF был изготовлен по индивидуальному заказу и включал в себя панель с солнечным воздушным обогревом, мы пропустим эту часть установки, которую можно увидеть в видео ниже.  Замкнутая сеть из 4-дюймовых труб была проложена через бетон с коробкой обогревателя, встроенной непосредственно в пол. В этом случае к этой системе добавлены 6-дюймовые трубы (также видны на видео), которые подают воздух в солнечные панели на южной стене дома. Воздух, нагретый этими солнечными панелями зимой, когда угол наклона солнца ниже, будет подаваться в систему лучистого обогрева пола, что снизит потребление энергии змеевиком нагревателя. И наоборот, если летом в доме нет потребности в тепле, то вместо этого тепло направляется в теплообменник воздух/вода для нагрева бака с горячей водой. К чему это приводит, так это к экономии энергии; идеально подходит для пассивных солнечных домов, проектов ZNE, PNE, LEED и пассивных домов. За последние несколько лет, при всем происходящем, производство и установка удовлетворительного солнечного теплообменника застопорились, но как только мы его возродим — мы первыми сообщим всем об этом!
14. Практически последний этап перед заливкой бетона в морозозащищенные опалубки малозаглубленного фундамента. Установите проволочную сетку верхнего слоя и другую арматуру в соответствии с чертежами. Свяжите верхний и нижний слои сетки вместе вокруг трубы по периметру с помощью прилагаемых стяжек, а внутреннюю сетку и арматуру свяжите вместе с помощью прилагаемых проволочных стяжек.
15. При необходимости установите противоморозный плинтус и засыпьте его по периметру. См. техническое описание продукта — Земляные работы и плинтуса
16. Полная проверка (только обученный установщик / агент Legalett) или вызовите для проверки персонал LEGALETT. Заполните и отправьте Отчет об инспекции с фотографиями.
17. После утверждения отчета об инспекции персоналом LEGALETT и получения кода разрешения на заливку, уложите бетон в защищенные от мороза опалубки мелкого фундамента с помощью карандашного вибратора для хорошего уплотнения. Установите дюбели/анкерные болты ICF и уточните их расположение у подрядчика по каркасу и убедитесь, что болты смещены от шпилек и имеют минимум 3-дюймовую заделку в бетоне.
18. Стальная поверхность затирочной машины с помощью механических затирочных машин.
19. Держите верхнюю часть плиты влажной в течение трех дней, чтобы свести к минимуму усадку и растрескивание. (Бетон химически схватывается, а затем высыхает, но если он высыхает слишком рано, он не схватывается должным образом и его прочность снижается.)
20. Строительный утеплитель LEGALETT можно использовать на следующий день после укладки бетона только для заливки в холодную погоду. Во всех случаях строительный обогреватель ДОЛЖЕН работать в течение как минимум 2 недель после закрытия здания (и изоляции, если в течение отопительного сезона) и до установки постоянных нагревательных вставок и напольных покрытий. Для эффективной сушки необходимо нагреть всю плиту
    до 27–30 °C (80–85 °F). Общее снижение содержания влаги в плите важно для подготовки поверхности к нанесению клея для напольных покрытий и предотвращения повреждения влагой постоянных вставок. Для получения дополнительной информации свяжитесь с LEGALETT и/или обратитесь к следующим таблицам данных: i) Строительный утеплитель и отделка пола и ii) Сушка плиты и испытание на влажность.
21. Закажите адаптер для промывки (только водяные блоки), комплект для проверки влажности и термостаты.
22. Полная проверка перед запуском и отправьте форму в LEGALETT на утверждение. После утверждения и получения кода авторизации для установки нагревателей может быть установлена ​​постоянная нагревательная вставка.

Если вас интересует стоимость опалубки фундамента Legalett с воздушным обогревом и защитой от мороза, см. здесь.

Building Passive Плита перекрытия с воздушным подогревом от солнечной энергии на воздуховоде с уклоном © Ecohome

Производство горячей воды для бытовых нужд с помощью солнечной энергии, когда отопление не требуется, также служит для защиты панелей от повреждений, которые могут возникнуть из-за перегрева летом.

Наша сборная модель S1600 со стенками из плотной целлюлозы была доставлена ​​и установлена ​​на плиту весной. Ниже представлено короткое видео о конструкции плиты перекрытия с неглубоким фундаментом, нагретой солнечными батареями и защищенной от мороза, чтобы узнать больше о (близком к) сборном доме с нулевым выбросом углерода, который установлен на этом защищенном от мороза неглубоком фундаменте, смотрите здесь!
