Монтаж окон на пластины: инструкция по правильной установке

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

При установке окон ПВХ на пластины нет необходимости вынимать стеклопакет

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно.

Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Анкерная пластина для окон — монтаж окон на анкерные пластины — Мир Окон 🏠

Содержание

Анкерная пластина для окон — монтаж окон на анкерные пластины

Уют и комфортный микроклимат дома создают в первую очередь не предметы интерьера, мебель и текстиль, а качественно установленные окна. Правильный монтаж исключает возникновение сквозняков, накопление влаги и появления грибка на откосах и стенах.

Выбор крепежных элементов основан на материале стен и конструкции оконного проема. Это могут быть строительные шурупы, анкер-болты, распорные металлические или пластиковые дюбели, анкерные пластины.

Содержание

• 1 Назначение анкерных пластин
• 2 Особенности использования пластин и их виды
• 3 Преимущества анкерной пластины
• 4 Монтаж ПВХ окон на анкерные пластины
• 5 Видео о монтаже окна на анкерные пластины

Назначение анкерных пластин

Варианты анкерных пластин

Анкерные пластины используются для установки как металлопластиковых окон так и деревянных стеклопакетов. Любая технология установки окна преследует главную цель — перенаправление всех силовых воздействий (ветер, вес окна, нагрузка здания) с плоскости стеклопакета на стену.

Пластина — это металлическая планка шириной 25-30 мм с направляющими насечками, по которым она сгибается при монтаже. Планка имеет несколько отверстий для крепления анкерами (шурупы, шурупы-саморезы) в нужном положении. Штампуются пластинки из тонколистовой стали толщиной 1,2 мм, 1,5мм, 2 мм в различных модификациях и обрабатываются антикоррозийным цинковым покрытием. К каждому профилю важно подобрать анкерную пластину по размеру.

Особенности использования пластин и их виды

Крепление на анкерную пластину не имеет альтернативы при установке оконного профиля в проем с «рыхлой» стеновой составляющей — это трехслойные стены, саманные блоки, деревянные брус, пустотелый кирпич.

Анкерные пластины бывают двух видов:

• поворотные;
• неповоротные.

Пластины с поворотным узлом используют в том случае, если крепление в самом проеме невозможно. Монтаж на поворотный анкер используют для арочных, трапециевидных и многоугольных окон.

Обычный неповоротный анкер предназначен для крепления окна в проеме, но угол крепления также может варьироваться.

Преимущества анкерной пластины

Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.

Иные плюсы анкерного крепления окна на пластину:

• Нет необходимости разбирать профиль и просверливать его насквозь;
• возможность выбора точки крепления;
• простота выравнивания окна по отвесу или уровню;
• отсутствие крупных монтажных отверстий;
• исключение попадания природной влаги внутрь профиля и шва;
• при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
• окно можно повторно переустановить;
• невысокая цена крепления;
• время установки окна сокращается в два раза, по сравнению с установкой на болты.

Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.

Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.

Монтаж ПВХ окон на анкерные пластины

Монтаж ПВХ окон или балконных блоков начинается с  расчета  эксплуатационной нагрузки. Вид открывания-закрывания окон влияет на опорную силу, общее тяговое воздействие на петлевой механизм и определяет необходимое количество пластин для установки. Подготовив все расходные материалы, приступаем к установке:

1. Снять с наружной стороны оконной рамы транспортировочную пленку;
2. Установить зубчатые «лапки» анкерной пластины в специальные выступающие части на профиле.
   Используйте в виде дополнительного крепления самонарезающийся оконный шуруп.
3. Прикрутите пластины по периметру всего профиля, соблюдая расстояния от углов рамы 150-200 мм. Дальнейший шаг распределения пластин 500-700 мм.
4. Подогните пластины в местах насечек таким образом ,что бы первый сгиб  был в месте примыкания к раме, а второй — в месте крепления к оконному проему.
5. Установите раму на жесткие подкладки. Они должны быть не только по углам, но и под каждой секцией окна. С помощью клиньев закрепите раму по вертикале.
6. Используя уровень точно отрегулируйте раму во всех плоскостях и жестко закрепите пластины в проеме с помощью двух анкеров.
7. Увлажните место монтажного шва водой с помощью распылителя.
8. Произведите внутреннюю теплоизоляцию монтажного шва с помощью полиуретановой пены. Учитывайте ее расширительные свойства, что бы она не выступила на сам профиль. Для внутренней изоляции подходят также такие материалы: строительный герметик (мастика), пароизоляционные уплотнительные ленты на основе бутилового материала.
9. Создание внешнего изоляционного слоя: отделка откосов штукатуркой или облицовка плотными защитными материалами (каменная плитка, фасадный кирпич).

Видео о монтаже окна на анкерные пластины

Статьи по теме

Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины | 5domov.ru

Решение о замене деревянных окон на пластиковые имеет все преимущества, так как современные стеклопакеты намного функциональнее и надежнее. Немалое значение имеет правильность их установки, для чего используется несколько способов. Самый популярный из них – монтаж на анкерные пластины.

Оглавление:

• Что такое анкерная пластина и её назначение
• Виды анкерных пластин
• Плюсы и минусы анкерных пластин
• Монтаж окон на анкерные пластины
  • Установка анкерных пластин
  • Установка рамы
  • Укладка пены
  • Монтаж подоконника и отлива
  • Внешняя отделка

Что такое анкерная пластина и её назначение

Чаще всего для установки пластиковых окон выбирается один из двух способов:

1. Прямое прикручивание рамы в проем с помощью винтов.
2. Использование анкерных пластин.

Первый вариант считается более сложным, т.к. предполагает полную разборку конструкции, включая снятие створок (и глухих, и подвижных). Это дает возможность без помех засверлить профиль, прикрепив его к стенкам проема на саморезы. После установки рамы окно опять собирается: эта процедура включает в себя регулировку створок, установку фурнитуры и стеклопакетов.

Прикручивание рамы к проёму напрямую

Такая работа довольно трудоемкая, поэтому большинство начинающих мастеров предпочитают более быстрый второй способ. При этом важно помнить, что конструкции площадью более 2 м² рекомендуется устанавливать только напрямую

(этот вариант более надежный).

Монтаж оконной рамы на анкерные пластины

Материалом изготовления анкерных пластин для пластиковых окон выступает оцинкованная сталь толщиной от 1,5 мм, для чего применяется метод штамповки. Изделия оснащаются серией отверстий круглой формы под крепежные винты. Для возможности предмонтажного подгибания пластины на некоторых участках оснащаются направляющей насечкой. Глубина изгиба напрямую зависит от толщины установочного зазора: его подбирают по месту установки.

Внешний вид анкерных пластин

Удобнее всего проводить фиксацию анкерных пластин производится на оконные монтажными шурупами 40х5 мм. Для крепления гибких пластин в проеме понадобятся пластмассовые дюбели и стопорные шурупы. Каждый анкер должен иметь, как минимум, две точки крепления. Здесь понадобятся шурупы 50х6 мм.

Виды анкерных пластин

Существует три основных вида анкерных оконных пластин:

• Поворотные.
• Неповоротные.
• Для деревянных окон.

Поворотные изделия используют в тех ситуациях, когда крепление оконного блока в проеме затруднено по тем или иным причинам. Благодаря поворотному механизму пластина позиционируется на том участке стены, который обеспечивает наиболее прочною посадку.

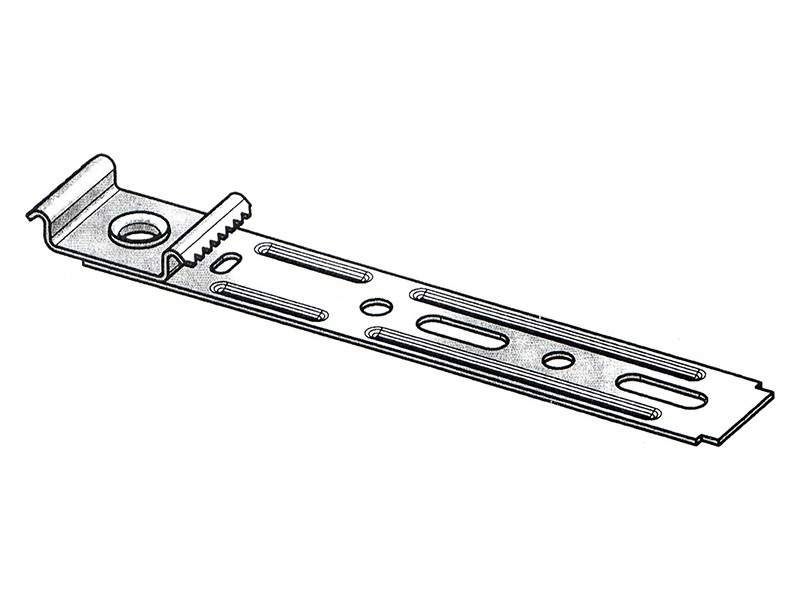

Поворотная анкерная пластина

Если все сделать правильно (точно совместить поворотник и внешние отогнутые зубья), изделие будет зафиксировано максимально надежно. При этом не возникнет опасность деформации профиля. Наличие поворотного элемента и возможность проводить изгибание элемента дает возможность использовать различные монтажные углы. Чаще всего таким образом устанавливаются арочные, трапециевидные и многоугольные системы.

С помощью простой неповоротной анкерной пластины осуществляется монтаж пластиковых окон внутри проема, с возможностью подбора оптимального угла крепления. Для улучшения прочности фиксации в некоторых моделях дополнительно присутствует когтевой зацеп.

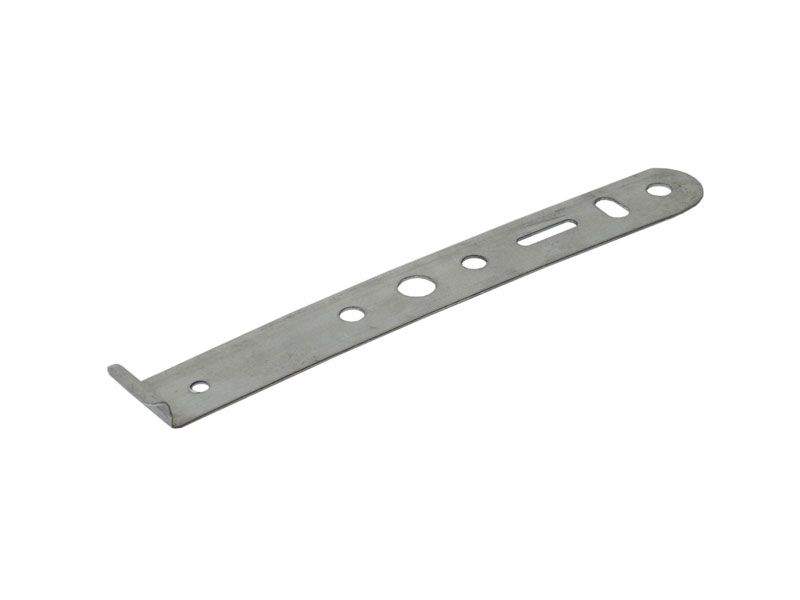

Неповоротная анкерная пластина

Что касается анкеров для деревянных окон, то для установки пластиковых систем они не используются.

Анкерная пластина для деревянных окон

Плюсы и минусы анкерных пластин

Способность анкерных пластин быстро обеспечить надежное соединение между оконным блоком и стеной является главным их преимуществом. В результате этого удается не только сэкономить время и силы, но и хорошо противостоять сезонным и суточным колебаниям температуры (это чревато деформацией конструкции).

У этого типа крепления имеются и другие достоинства:

• Простота монтажа. В отличии от крепления через раму пластины позволяют отказаться от необходимости полной разборки оконной системы. Это убыстряет установочные работы, как минимум, вдвое.

• Выбор оптимального крепежного участка. Подвижные механизмы позволяют закрепить окно под наиболее удобным углом.

• Возможность установки блока точно по уровню. Регулируя натяжение боковых винтов, можно добиться точного позиционирования рамы в пространстве. В этом случае не понадобится подкладывать колышки или корректировать проемы.

• Сохранение целостности профиля. Использование анкерных пластин освобождает от необходимости оснащать профиль по периметру крупными монтажными отверстиями. Как результат, рама не утрачивает свою герметичность, что защищает от попадания наружной влаги внутрь оконного механизма.
  Анкерные пластины, установленные на оконную раму

• Быстрота демонтажных работ. При необходимости пластины откручиваются, и окно снимается. Это происходит намного быстрее, чем в случае применения сквозных болтов.

• Возможность переустановки блока. Так как профиль не подвергается рассверливанию, оконную системы на пластинах можно переустановить в другое место.

• Использование на стенах из разного материала. Кроме бетонных и кирпичных поверхностей, анкерные пластины хорошо держаться на древесине, пенобетоне, газосиликатных блоках и т.п. Особенно они удобны в тех случаях, когда в доме используются многослойные стены: стержневые крепежи (шурупы, анкерные болты) в подобных ситуациях оказываются бессильными.

• Возможность маскировки. Анкерные приспособления открывают возможность для применения наличников, подоконников и накладных откосов, хорошо маскирующих монтажные зазоры. В таком случае отпадает необходимость в утапливании пластин в поверхность откоса, с последующей заделкой образовавшихся углублений штукатуркой или шпаклевкой.

• Надежность крепления. Пластины хорошо переносят значительные эксплуатационные нагрузки, включая сильный ветер и отдачу во время открывания створок.

• Дешевизна крепежей.

Есть у анкерных пластин и слабые стороны:

• Ограничения по весу оконной конструкции. Надежность крепления на пластины гарантируется только для небольших и средних оконных блоков. Тяжелые конструкции (чаще всего ― балконного типа) лучше устанавливать сквозным прикручиванием через рамы. Это относится и к тем случаям, когда несколько рядов окон расположено друг поверх друга.

• Опасность от частого открывания створок. В таком случае рама окна переживает дополнительные нагрузки, что может негативно сказаться на ее целостности. Те створки, которые открываются очень часто, рекомендуется дополнительно усилить болтовым креплением.

• Нарушение декоративности. Замаскировать анкерную пластину получается далеко не всегда. В первую очередь это касается случаев использования в качестве завершающей отделки откосов штукатурки или шпаклевки. Утопить в поверхность откоса крепеж получается не всегда, особенно, если речь идет о бетонных стенах.

Монтаж окон на анкерные пластины

Перед началом работы необходимо обзавестись следующими инструментами:

• Ударной дрелью или перфоратором.
• Электрическим лобзиком или ножовкой по металлу.
• Шестигранным ключом для регулировки фурнитуры.
• Анкерными пластинами.
• Измерительными приспособлениями (уровень, рулетка).
• Крепежными материалами (шурупы, саморезы).
• Силиконовым герметиком.

Рекомендации по использованию анкерных пластин для установки пластиковых окон:

• Запрещается фиксировать окна на монтажный клей, пену и т. п. В качестве крепежного материала разрешается использовать только саморезы.

• Осуществлять сверление нужно очень осторожно, избегая контактов патрона дрели и пластиковой рамы. Во избежание нанесения повреждений рекомендуется использовать длинное сверло и специальную пластиковую подкладку.

• Активизацию ударного механизма желательно применять только на бетонных стенах.

• Кирпичная стена, имеющая вертикальные пустоты, просверливается на стыковых межблочных участках.

• Завинчивать шурупы разрешается шуруповертом. Особенно удобны модели, имеющие встроенный ограничитель движения, позволяющий контролировать глубину погружения самореза в раму.

Установка анкерных пластин

Первым делом проводится установка анкерных пластин. Оптимальная дистанция между отдельными крепежами на раме – не более 100 см. Окна значительной высоты рекомендуется оснащать дополнительным крепежным узлом. Расстояние между крайней пластиной и углом окна не должно превышать 25 см, иначе это грозит потерей устойчивости блока. Перед разметкой внешняя плоскость рамы освобождается от защитной пленки. Для установки зубчатых элементов пластины в профиле есть специальные выступы.

Монтаж анкерных пластин на раму

Чтобы сделать крепеж более надежным, его усиливают оконным шурупом. Далее таким же образом производят установку пластин по всему профилю, соблюдая вышеуказанные рекомендации по расстоянию между отдельными элементами. При подгибании пластины в местах насечкой нужно добиться того, чтобы первый изгиб прилегал к раме, а второй оказался над местом стенового крепления.

Установка рамы

Монтаж оконной рамы должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в пределах от 20 до 35 мм. Узкие проемы приходится оформлять дополнительными посадочными местами под крепежи.

Подготовка оконного проема

Подготовив проем, в него вставляют раму. Корректировка ее положения по вертикали проводится забивкой под горизонтальные участки деревянных или полимерных подкладок толщиной до 30 мм.

Установка и фиксация оконной рамы в проеме

Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и бетонных стенах обычно применяются дюбеля 6х40 мм, на деревянных ― 42х45 мм. Чтобы не возникали перекосы, при креплении рекомендуется соблюдать последовательность. Лучше всего вначале закрепить нижние углы, что позволит выровнять раму по уровню. Верхнее крепление проводится на завершающем этапе. Рекомендуется фиксировать каждую анкерную пластину двумя болтами.

Фиксация окна при помощи анкерных пластин

Укладка пены

Закончив основные монтажные работы, нужно заполнить монтажной пеной зазоры между рамой и стенками проема. Объемные щели лучше заполнять в два захода, с паузой на 1,5-2 часа. В продаже представлено несколько типов монтажной пены с разными характеристиками. При выборе подходящего варианта ориентируются в основном на погодные особенности региона. Чаще всего на упаковке имеются указания по этому поводу.

Укладка монтажной пены

Утеплять внутреннюю часть монтажного шва лучше всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Укладывать пену рекомендуется очень выверено: недостаток материала не позволит добиться хорошей герметичности помещения, а лишнее количество грозит деформацией оконного профиля. После застывания выступившую за пределы щелей пену обрезают с помощью острого ножа. Лучше это делать спустя 48-36 часов.

Монтаж подоконника и отлива

По правилам подоконник разрешается монтировать спустя 24 часа после запенивания щелей: это дает время материалу хорошо высохнуть и схватиться. На практике эта рекомендация часто игнорируется (особенно, если работает монтажная бригада). При выборе подходящего подоконника нужно рассматривать только те варианты, ширина которых превышает толщину наружной стены. Пластиковое изделие легко подрезается по длине электрическим лобзиком или ножовкой по металлу.

Подогнав подоконник, его выставляют по уровню и закрепляют. Пустоту, которая образуется под низом, нужно заполнить пеной, установив на поверхность несколько грузов (банки с водой, кирпичи). В таком положении изделие оставляется до следующего дня.

Монтаж подоконника

Параллельно с подоконником проводится монтаж отлива. Его вставляют в нишу под основной рамой и прикручивают на подоконную планку. В результате этого создается дополнительная защита от попадания внешней влаги в помещение.

Монтаж отлива

Внешняя отделка

Установив пластиковое окно на анкерные пластины, нужно обязательно оформить наружный откос. При этом преследуются как декоративные, так и практические цели, т.к. неприкрытая пена склонна постепенно разрушаться под воздействием атмосферных воздействий. Самый простой вариант ― использовать для этого штукатурку или стартовую шпаклевку. Накладывая раствор, важно добиться полного покрытия монтажных швов. Что касается внутренней отделки откоса, то его обычно проводят заодно с общим ремонтом помещения.

Штукатурка откосов окна

Вывод

Выбирая вариант крепления пластикового окна, рекомендуется остановиться на анкерных пластинах. Особенно это касается тех случаев, когда монтажные работы проводятся новичками. По ходу работы важно не спешить, точно выполняя изложенные выше рекомендации.

Также можете посмотреть несколько видео по теме:

Анкерная пластина для монтажа пластиковых окон, для быстрого монтажа окна

• Сложности, связанные с установкой
• Как монтируется на пластину?
• Другие способы крепления пластикового окна
• Как установить Windows на анкерную пластину?
• Последовательность работ при установке окон на анкерную плиту

Существует несколько способов установки пластиковых окон. Анкерные пластины для окон ПВХ используются достаточно часто, укреплять их можно по-разному. Каждый метод имеет определенные положительные стороны, но не лишен и недостатков. Проиллюстрируем их, предоставив читателю самому выбрать наиболее подходящий для него вариант, так как комплексного решения предложить невозможно.

Трудности, связанные с установкой

анкерного крепления рамы, хотя это может показаться простым времяпрепровождением, на самом деле может вызвать различные негативные последствия, особенно если сборку будет проводить любитель. Прежде чем решить, нужно ли вам крепление, следует внимательно изучить возможные последствия ошибки.

• В этом случае рама крепится с помощью анкерных болтов. Для того, чтобы сделать такое крепление, необходимо просверлить раму пластикового окна. Минусом такой акции можно назвать сразу негерметичные стеклянные камеры.
• Еще одной проблемой может быть примерзание конструкции, т.к. при бурении ломается система армирования. Если стеклопакеты будут промерзать, вы столкнетесь с избыточной влажностью в помещении, а на откосах со временем может появиться плесень.
• Установку должен производить опытный мастер, так как при неаккуратной работе пластиковая конструкция может растянуться. Если геометрия рамы нарушена, вернуть ее в нормальное положение будет сложно или невозможно.

Но

, несмотря на все недостатки, у такого способа крепления есть важное преимущество: окно будет надежно закреплено, и его можно будет демонтировать, только тщательно разобрав внутреннюю часть. Установка занимает немного времени, не требует выравнивания, как в случае с пенопластом, после установки конструкция сразу готова к эксплуатации. Компаунд считается максимально надежным и долговечным. Сами болты и пластины стоят недорого и есть во всех магазинах для рукоделия.

Виды крепления окна

Как крепится на плиту?

Анкерная пластина Окна ПВХ Помогают сделать процесс монтажа конструкции быстрым и легким. Одним из важных преимуществ является отсутствие необходимости выдвигать рамы стеклопакетов. Профильная система не подвергается сверлению, а значит, позволит избежать проблем, возникающих при сверлении рамы. Стеклопакеты не разгерметизируются, конструкция не теряет жесткости, не начинает замерзать. Риск перекоса рамы полностью отсутствует. Однако назвать метод идеальным тоже нельзя: один из основных недостатков заключается в том, что он не имеет привлекательного внешнего вида, так как часть крепления после установки будет видна.

Совет : Анкерные пластины можно спрятать под откосы, если правильно их установить и замаскировать ее наложением.

Вторым существенным недостатком является повышенная нагрузка на конструкцию при частом открывании створок. Окно может быстро выйти из строя, поэтому специалисты рекомендуют монтировать таким образом только глухие конструкции.

Другие способы крепления пластикового окна

Существует способ, при котором совмещается несколько способов крепления рамы. В этом случае можно избежать некоторых недостатков двух перечисленных выше способов. При комбинированном способе верхняя часть рамы крепится на анкерной плите для окон, а нижняя фиксируется анкерами. Это позволяет избежать ударов рамы при открывании, а также регулировать ее высоту.

Монтажная пластина с окном на саморезы

Как установить окна на анкерную пластину?

Крепежные планки для окон ПВХ выпускаются разные, поэтому перед установкой нужно правильно выбрать необходимую. Существует всего два вида конструкций: универсальные, подходящие к любым оконным рамам, и специальные, предназначенные для окон нестандартной формы. Такие элементы имеют специальные выступы, с помощью которых их можно закрепить шурупами, вставив в паз оконного профиля. Универсальная пластина с проушинами на болтах.

Совет : Крепежные болты нужно выбирать 4,5х35 мм. Обратите внимание на жало, оно должно иметь сверло по металлу, иначе просверлить конструкцию будет сложно.

Крепление на анкер

Последовательность работ при установке окон на анкерную пластину

При использовании стандартных окон потребуется около 5 анкерных пластин. Одни из них будут располагаться по центру кадра, другие располагать, отступив от угла примерно на 20 см. При установке окна не нужно снимать или тянуть штапики: пластина крепится к внешней стороне оконного проема, фурнитура в этом случае является сквозной.

расположение анкерных пластин на окне

Совет : если конструкция имеет большие размеры, например, превышает 4 кв. м, то не стоит монтировать его на плиту, так как окно будет большой массой. Можно использовать дюбельное соединение, которое можно комбинировать с анкерными пластинами.

Положение плит на стене разметьте заранее, чтобы крепление было более качественным, просверлите в стене биту для выбивания ложа плиты. Лежащий в углублении фиксирующий элемент должен находиться плотно, не выступая за его границы. После монтажа конструкции рекомендуется заполнить зазор монтажной пеной: это поможет избежать сквозняков и надежно закрепить окно.

Заключение : Монтажная планка для окон ПВХ – быстрый и удобный способ крепления, хотя и не лишенный недостатков. При правильном подходе это доступное и быстрое решение для надежного монтажа оконных конструкций.

Видео:

Видео:

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки Стоковое Фото ©brizmaker 120748222

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки Стоковое фото ©brizmaker 120748222

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы загрузить это изображение, 07

уже зарегистрированы? Войти

Я согласен с Пользовательским соглашениемПолучать рассылку и специальные предложения

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки

— Фото автора brizmaker

Похожие лицензионные изображения:

Смотреть больше

Смотреть больше

Та же серия:

Строитель использует отвертку, чтобы прикрепить ДСП (ДВП) к стенеВертикальный и обрезанный вид профессионального рабочего с помощью электрической отвертки, установить металлический рельс на деревянный потолок для системы двери гаража. Концепция улучшения здания и строящегося дома. Крупным планом обрезанное фото взрослого рабочего, просверливающего отверстие, деревянный столб, держащего инструмент в руках. Вертикальный и обрезанный вид профессионального работника, использующего измерительный уровень, проверяющего поверхность потолка, стоящего у изолированной стены с материалом из минеральной ваты. Установка пластикового окна. Рабочий прикрепляет анкерную пластину с помощью отверткиВысокий угол обзора сверху. Фотография ремонтника, использующего профессиональный инструмент с электрической отверткой и ремонтирующего, фиксирующего на строительстве нового деревянного стола или столешницы с металлическим элементом. крыша с использованием строительного степлера и фиксированного материала в деревянной секции. Рабочий с электродрелью, устанавливающий коричневую металлочерепицу на деревянный дом. Обрезанный вид профессионального рабочего, использующего электрическую отвертку и устанавливающего новую систему гаражных ворот в строящемся домеРабочий на крыше с электрической дрелью, устанавливающий красную металлическую плитку на деревянный дом. Рабочий использует автоматическую отвертку, чтобы починить болт

Подробнее

Информация об использовании

Вы можете использовать эту бесплатную фотографию «Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.

Аппаратные средства: что такое ремонтные пластины

от Carey Bradley

Ремонтная пластина ремонтирует или укрепляет соединения в деревянной мебели, рамах для картин, стеллажах и многих других бытовых соединениях.

Эти металлические соединители доступны в прямом, Т-образном, плоском L-образном и изогнутом L-образном исполнении.

Независимо от формы ремонтные пластины предварительно просверлены и утоплены для использования с винтами с плоской головкой. Это позволяет вворачивать винты с плоской головкой заподлицо с поверхностью пластины, сводя тем самым к минимуму общую толщину соединительных элементов.

---

Как использовать

Как правило, на поверхность соединяемой, ремонтируемой или укрепляемой поверхности кладут ремонтную пластину и прикручивают ее четырьмя шурупами с плоской головкой (больше для Т-образной формы).

Для дополнительной прочности используйте пластины с обеих сторон соединения. И, для еще большей прочности, сквозное болтовое соединение обеспечивает наиболее надежное соединение.

Ремонтные пластины также соединяют, укрепляют и ремонтируют пластмассы, металлы (сталь, алюминий и т. д.), стекло и другие твердые тела. Естественно, в некоторых случаях для эффективного соединения необходимо использовать резиновые прокладки и сквозные болты.

---

Пластины прямой формы

Используйте пластины прямой формы для соединений встык и из стороны в сторону. Вы также можете соединить расколотую древесину с помощью прямой ремонтной пластины.

Например, при креплении раздельного буфета к кровати используйте клей и несколько скоб для ремонта разъема. Затем добавьте ремонтные пластины на другую сторону в качестве превентивной меры для «следующего прыжка».

Для такого ремонта пластины размещают перпендикулярно щели с одинаковым количеством отверстий по обе стороны от повреждения.

---

Т-образные пластины

Т-образная ремонтная пластина соединяет два или три куска материала, которые пересекаются Т-образно.

Хорошим примером Т-образного соединения может быть место, где горизонтальная центральная перекладина сетчатой ​​двери соединяется с каждой из боковых перекладин.

Другим примером может быть место соединения шпинделя и поручня.

---

L-образные пластины

Для угловых соединений используйте плоскую L-образную ремонтную пластину.

Рамка для картины с незакрепленными углами была бы первым кандидатом на L-образный ремонт. Изогнутая L-образная ремонтная пластина предназначена для использования на внутренних углах.

Быстро укрепите мебель, например шкафы и стулья, с помощью изогнутых L-образных соединителей.

L-образный соединитель идеально подходит для стабилизации высоких предметов мебели, таких как шкафы, фарфоровые шкафы, развлекательные центры, книжные шкафы и прилавки. Ввинтите одну сторону кронштейна через настенное покрытие в стенную стойку, а другую сторону кронштейна — в предмет мебели, который вы хотите стабилизировать. Унция профилактики может обеспечить тонны лечения в случае землетрясения, торнадо или урагана.

---

Установка

Установить ремонтную пластину очень просто. Если соединение новое, просто поместите детали в нужные места и соедините их обычным способом (клеем, гвоздями, шурупами и т. д.).

Затем положите ремонтную пластину на место и карандашом отметьте отверстия для винтов. Далее при помощи перфоратора, шила или дрели подготовьте материал для шурупов.

Наконец, предварительно просверлив отверстия в материале, просто установите кронштейны.

Кстати, при клеевом соединении следите за тем, чтобы хомуты оставались на месте до полного высыхания клея.

Использование фиксирующих скобок никогда не должно препятствовать использованию общепринятого метода крепления для проекта. Например, при выполнении Г-образного соединения склейте и прибейте или привинтите угловое соединение обычным способом.

Помните, что ремонтную скобу следует использовать для «улучшения прочности соединения», а не как «единственное» соединение.

---

Дополнительная литература

• Как укрепить каркас стены в солярии
• Ремонт двери, которая не остается закрытой
• Как сделать оконный карниз, обтянутый тканью

Редакторские авторы

Кэри Брэдли

Кэри Брэдли — координатор цифрового контента, страстно увлеченный обустройством дома и дизайном интерьера. Имея опыт цифрового продюсера новостных передач, а также редактора текстов, дизайнера страниц и репортера для газет, Кэри отточила свои навыки в создании увлекательного и информативного контента. Обладая глубокой страстью к ремонту дома и проектам «сделай сам», она использует свои творческие способности и отраслевые знания, чтобы помочь домовладельцам преобразить свое жилое пространство. В свободное время она и ее муж Мэтью любят обновлять свои 19 лет.Дом 40-х годов расположен в историческом районе Мобил, штат Алабама. Они также любят проводить время на воде, исследуя реки юго-западной Алабамы.

Узнать больше Me-In-Glendale-CA-91206

Жилой Коммерческий Тарелка Стеклянное Виниловое Окно Починка Разбитого Окна Ремонт Замена Стекла Витрина Стеклянное Зеркало Аварийный Ремонт Ремонт Рядом со Мной Через

Жилой Коммерческий Листовое стекло Ремонт виниловых окон Ремонт разбитых окон Замена стекла Витрина Стекло Зеркало Аварийный ремонт Ремонт рядом со мной

Стекло со скидкой Cliff’s

Обслуживание всей Южной Калифорнии

Телефон: (626) 795-4553

Наш краткий список изделий и услуг из стекла и моррора:

Акриловое и пластиковое стекло

Алюминий и металл

Алюминиевые окна

Архитектурное стекло

Зеркала для ванных комнат и шкафов

Эркеры и эркеры

90 002 Фацетное стекло

Пуленепробиваемое стекло

Оконные створкистеклянные лестницы

Нестандартные двери Окна

Дверные зеркала

Двери

Двустворчатые окна

Окна с двойным остеклением

Энергосберегающие окна

Зеркала с травлением

Европейские двери

Корпуса, травление стекла на заказ

Изделия из стекловолокна

Противопожарное стекло

Плоское стекло

Рамка

Безрамка

Бесплатная оценка

Французские двери

Садовые окна

Стекло

Стеклоблоки

Стеклянные окна

Стеклянные двери

Стеклянные стены

Зеркальные

Зеркальные двери Стекло и стены

Многослойные окна 90 085

Шумоизоляционные окна

Двери и окна патио

Поворотный механизм Двери

Листовое стекло

Окна из оргстекла

Отражающее стекло

Защитное стекло

Защитные окна

Душевые и ванные двери и ограждения

Душевые двери, ограждения, полы и поддоны

Одинарные подвесные окнавитрины класса

Одинарные окна

Раздвижные двери и окна

Распашные двери

Закаленное стекло и окна

Виниловые окна

Окна

Стекло со скидкой Cliff’s | (626) 795-4553 | 2333 E. Foothill Blvd. | Пасадена, Калифорния 91107

Магазин Cliff’s Discount Glass

2333 E. Foothill Blvd. | Пасадена, Калифорния 91107

Телефон: (626) 795-4553

Часы работы

Понедельник — Пятница 8:00 — 17:00 900 85

Суббота 9:00 — 13:00

Жилой Коммерческий Тарелка Стекло Виниловое Окно Ремонт Разбитого Окна Ремонт Заменить Стекло Витрина Стекло Зеркало Аварийный Ремонт Ремонт Рядом со Мной Через

Жилой Коммерческий Листовое Стекло Виниловое Окно Ремонт Разбитого Окна Замена Стеклянной Витрины Стеклянное Зеркало Ремонт Аварийной Службы Рядом со Мной В

Жилое Коммерческое Листовое Стекло Виниловое Окно Ремонт Сломанного Окна Замена Стекла Витрины Стеклянное Зеркало Ремонт Аварийной Службы Рядом со Мной

Жилой Коммерческий Тарелка Стекло Виниловое Окно Ремонт Разбитого Окна Ремонт Замена Стекла Витрина Стекло Зеркало Аварийный Ремонт Ремонт Рядом со Мной Через

Жилой Коммерческий Листовое Стекло Виниловое Окно Ремонт Разбитого Окна Замена Стеклянной Витрины Стеклянное Зеркало Ремонт Аварийной Службы Рядом со Мной В

Жилое Коммерческое Листовое Стекло Виниловое Окно Ремонт Сломанного Окна Замена Стекла Витрины Стеклянное Зеркало Ремонт Аварийной Службы Рядом со Мной

Жилой Коммерческий Тарелка Стекло Виниловое Окно Ремонт Разбитого Окна Ремонт Замена Стекла Витрина Стекло Зеркало Аварийный Ремонт Ремонт Рядом со Мной Через

Жилые помещения Коммерческие стеклянные виниловые окна Ремонт разбитых окон Замена стекла Витрины Стекло Зеркало Аварийный ремонт Ремонт рядом со мной

Обслуживание в Южной Калифорнии с 1980 года

(626) 795-4553

9000 2 2333 E.
