Делаем откосы для двери, возможные варианты

Одним из самых важных моментов любого ремонта является установка новых дверей. Они выступают неотъемлемой частью облика нашего дома или квартиры. При этом любую, даже самую красивую дверь, могут испортить откосы.
Если внешняя сторона дверей облагораживается с помощью наличников, то с внутренней стороной дела обстоят намного печальней. Здесь мы наблюдаем бетон, кирпичную кладку, крепления и монтажную пену. Чтобы скрыть все эти нелицеприятные элементы, необходимо создать откосы.

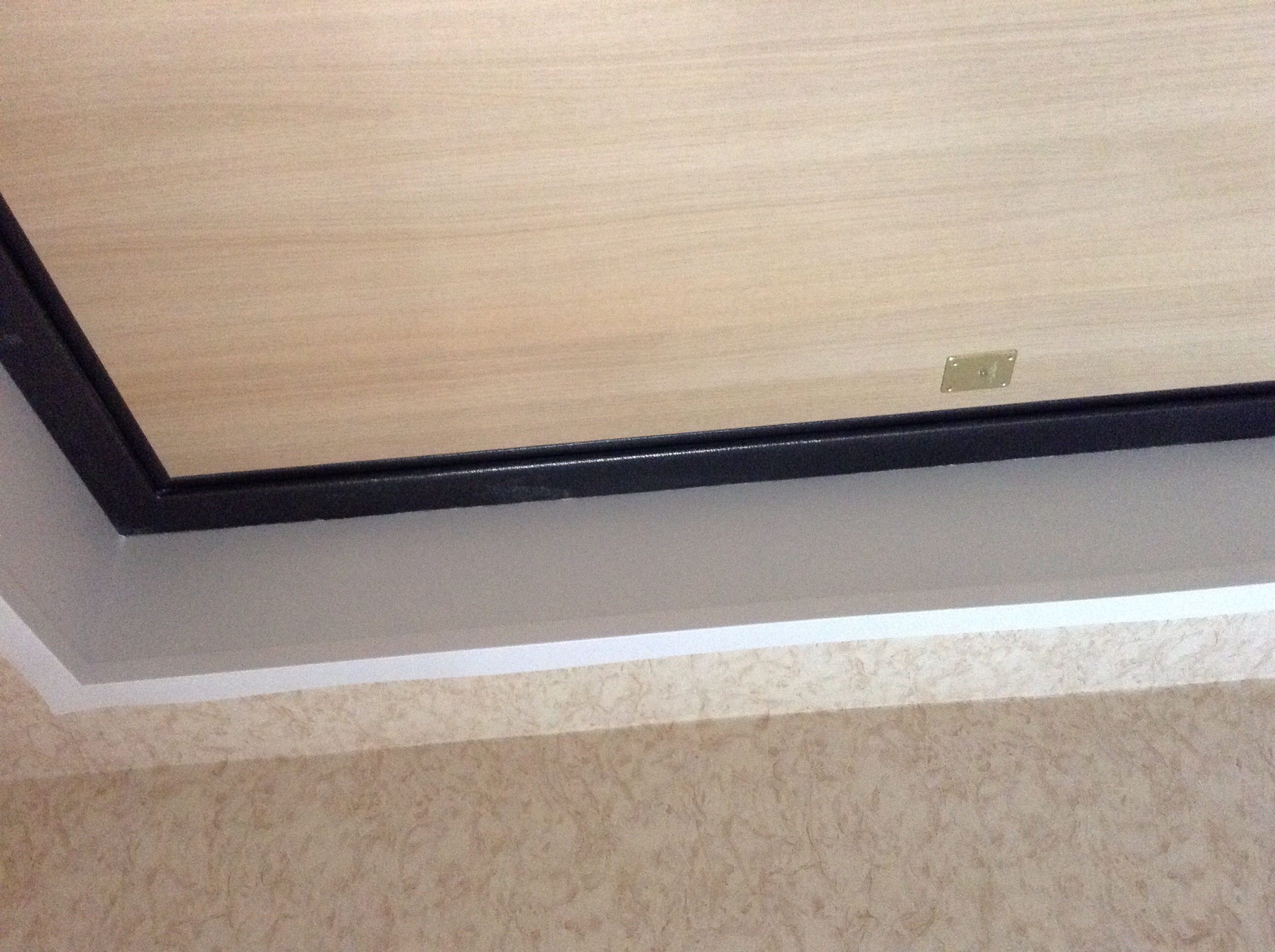

До и после создания откосов

Сделать красивые и надежные дверные откосы своими руками очень легко. Для этого нужно знать все нюансы данного процесса.

Способы формирования откосов

Дверные откосы можно сделать несколькими способами:

• просто заделать раствором и покрыть штукатуркой. Считается самым простым способом, так как позволяет добиться лучшей звукоизоляции и защиты дверной коробки. Откос будет монолитным и не станет прогибаться. Но здесь невозможно раскрыться в плане дизайна;

Отштукатуренные откосы

• отделка проема различными видами материалов. В данной ситуации материал крепится посредством клейкого раствора. Здесь можно применять любые виды материалов, что позволяет создать уникальный и красивый дизайн. Считается самым оптимальным для исполнения, так как он прост и эффективен;

Бескаркасная отделка

• изготовление каркаса и обшивка его отделочным материалом. Данный способ предполагает необходимость делать каркас, а затем его обшивать любим материалом: пластик, гипсокартон, МДФ и т.д. В результате откос получается наиболее эстетичным. Применяется, если два предыдущих способа выходят сильно затратными.

Отделка дверных откосов может проводиться любым из вышеуказанных способов. При этом можно использовать различный материал.

Варианты исполнения откосов

Основная задача откосов – придание нормального эстетичного вида дверному проему, а также надежное крепление дверной коробки.

Сделать их можно из самых разнообразных материалов. Какие сделать откосы зависит только от вас. Наиболее часто в данной ситуации используются:

• пластиковые откосы;
• откосы от МВД;
• гипсокартонные откосы;
• деревянные ламельные откосы;
• целлюлозные панели.

Каждый из данных материалов имеет свои преимущества и недостатки. Но лучше всех себя зарекомендовали гипсокартонные и пластиковые откосы.
Рассмотрим более детально достоинства гипсокартона, так как именно этот материал сегодня с успехом вытесняет другие виды отделки. Преимущества откосов из гипсокартона:

• универсальность;
• надежность;
• гибкость;
• долговечность;
• наличие нескольких вариантов листов, обладающих различными эксплуатационными характеристиками;
• быстрота монтажа.

Гипсокартонные листы

Лучшим производителем гипсокартонных листов на сегодняшний день является немецкая компания Кнауф. Изделия данной фирмы всегда качественные. Они придадут вашему ремонту надежность, прочность и долговечность.
Поэтому гипсокартон, лучше других видов отделок (включая даже пластиковые), подойдет для отделки дверного приема.
Но в любом случае, какие бы виды откосов вы не решили установить, исходите из их практичности, эффективности и безопасности для дверной коробки.

Необходимый перечень инструментов

Для того чтобы сделать максимально быстро и правильно дверные откосы вам понадобятся следующие инструменты:

• нож и шпатель;
• рулетка и карандаш;
• строительный уровень;
• дрель и шуруповерт;
• молоток;
• перфоратор с насадками для работы с бетоном;
• емкость, в которой можно будет замесить достаточный объем раствора.

Инструментарий

Имея в своем распоряжении данный перечень инструментов, делать откосы не будет трудно.



Проведение подготовительных работ

Перед тем как начать делать дверные откосы (пластиковые, гипсокартонные и т. д.) следует провести подготовительные работы. Подготовительный этап универсален, он зависит от материала и способа формирования дверных откосов. Рассмотрим подготовку к установке гипсокартона на каркас:

• обклеиваем дверную коробку малярным скотчем или обычной пленкой. Это позволит не повредить ее структуру;
• счесываем все неровности, которые могут помешать дальнейшей отделке;
• затем следует удалить монтажную пену, которая выступает над уровнем штукатурки. Для этого нужно использовать шпатель или нож;

Подготовка поверхности откосов

• затем необходимо по периметру шагом в 20 см делать отверстия в бетоне с помощью перфоратора;
• в приготовленные отверстия нужно вбить дюбеля и вкрутить шурупы. Их пока следует вкручивать не до конца. С их помощью сцепление с гипсокартоном будет намного лучше, а сама отделка пройдет быстрее;
• рабочая поверхность обметается от остатков материала;
• грунтуем всю поверхность дверных откосов.

Обратите внимание! Для отделки дверных откосов следует использовать грунтовку, имеющую глубокое проникновение. Поверхностную же грунтовку лучше использовать только тогда, когда стена сделана из рыхлого материала или пенобетона. Грунтовку следует наносить даже в случае формирования каркаса, так как она позволит предотвратить осыпание материала со временем.
На подготовительном этапе можно сделать прокладку силового кабеля для дальнейшего подключения выключателей. Это нужно делать тогда, когда крепление материала будет осуществляться на раствор. При создании каркаса, проводить кабель можно в момент его установки.

Некоторые специалисты советуют, чтобы подготовка и дальнейшая отделка прошла правильно, отобразить на полу очертания каркасной конструкции. На этапе монтажных работ ориентироваться по данным отметкам будет намного легче.

Монтаж каркаса

На каркас можно крепить пластиковые, гипсокартонные или деревянные откосы. Но для этого сам каркас следует правильно собрать. Работы по монтажу металлического каркаса предполагают проведение следующих операций:

• приготавливаем элементы каркаса. Это могут быть металлические направляющие (такие же, как для отделки стен гипсокартоном), деревянные рейки или бруски;
• направляющие профили крепим на пластиковые дюбеля и ударные шурупы;
• по всему периметру следует крепить по два профиля или рейки;
• профиля или рейки нужно размещать с обоих краев откоса;
• для усиления конструкции следует использовать закрепляющие перемычки, особенно на углах конструкции, сверху и снизу;
• каркас должен плотно прилегать к дверной коробке.

Готовый каркас

В конце обустройства каркасной конструкции нужно проложить силовые кабели.

Монтаж отделочного материала

Далее идет непосредственная отделка каркаса гипсокартонными листами:

• измеряем размеры направляющих по периметру (трем сторонам) откоса и нарезаем листы на нужные размеры;

Нарезка гипсокартона

Обратите внимание! Нарезайте листы аккуратно, с соблюдением технологии, иначе края получатся неровными. Сначала нужно прорезать верхний слой бумаги. Затем простукиваем с обратной стороны место прореза, чтобы проломить гипс. Теперь можно прорезать бумагу с другой стороны. Резать следует от краев к центру.

• верхнюю направляющую делаем на всю ширину дверного проема, так как на него будут опираться боковые откосы;
• листы прикручиваем саморезами LM.

На каркасной основе можно сделать дополнительное освещение или установить выключатели в дверном проеме.
Если же пластиковые, деревянные или гипсокартонные листы будут крепиться без каркаса, а сразу на штукатурку, тогда следует проделать следующее:

• на высохшую после грунтовки поверхность нужно установить маячковые профили. Используя их можно создать безупречно ровную поверхность откосов;

Маячковый профиль

• маячки следует крепить на раствор. Лучше всего использовать гипсовый раствор фирмы Кнауф. Такой раствор очень быстро схватывается;
• маячки устанавливаем в 2-3 местах и проверяем уровнем;
• затем заполняем откос раствором цемента с песком (пропорция соблюдается 1:4). Полученный раствор следует тщательно размешать. С помощью дрели со специальной насадкой сделать это будет легче всего. Иногда в раствор добавляют гипс;
• нанесенный раствор выравниваем по маячкам.

Обратите внимание! Нанесенный цементно-песчаный раствор должен сохнуть на протяжении суток.
По высохшей поверхности нужно нанести слой стартовой и финишной шпаклевки фирмы Кнауф. Далее рабочую поверхность откоса выравнивают с помощью абразивной сетки. Теперь поверхность дверного откоса готова к креплению гипсокартонных или других листов.
Для этого следует подобрать клеевой раствор. Выбор делается на основе используемого вами отделочного материала, так как для гипсокартона, пластика или дерева нужно использовать разные клеи.
В качестве отделочного материала рассмотрим монтаж гипсокартона на клеевую основу:

• вырезаем из гипсокартонного листа полосы необходимого размера. Не рекомендуется формировать дверные откосы из гипсокартона по отдельным небольшим кусочкам;
• клей укладываем ровным слоем. Лучшими марками клея признаны Кнауф, Церезит или Момент;
• наносим клей на полосы вырезанных листов;
• аккуратно прикладываем листы к участку откоса и немного надавливаем на него. Давить нужно до момента упора материала в шляпки саморезов;
• установленный лист проверяем уровнем и при необходимости подгоняем его по позиции. Делать это нужно быстро, пока раствор окончательно не схватился;
• швы заделываем шпаклевкой (Кнауф) и устанавливаем уголки.

Заключительный этап отделки

Обратите внимание! Если остался небольшой зазор между листами, его следует заделать раствором.
На этом отделка дверного проема считается завершенной. Нужно только нанести финальные штрихи (покрасить, наклеить лепнину и т.д.), а также установить при необходимости наличники.

С помощью гипсокартона дверной откос можно легко и просто сделать своими руками, а результаты работы будут радовать вас еще долгие годы!
