Пластиковые короба электрические: виды, размеры и цены за метр в интернет-магазине 220RU

Содержание

Короба и кабель-каналы .

Кабель-канал – это короб, предназначенный для защиты проводов (слаботочных и силовых сетей) от механических повреждений при открытой проводке.

Где используют: пластиковые кабель-каналы используются чаще в помещении, а металлические могут использоваться снаружи зданий, а из-за их повышенной пожарной безопасности – на промышленных предприятиях.

Функции коробов:

  • С помощью кабель-каналов или коробов можно спрятать проводку, если она проводится в помещении.
  • Кабель-канал обеспечивает пожарную безопасность и эстетически приятный вид.
  • Открытые (перфорированные) обеспечивают вентиляцию, улучшая электропроводимость кабеля.

Материал: изготавливаются короба из специального не поддерживающего горение пластика или алюминия.


Виды кабель-каналов

  • По форме:
    треугольные, многоугольные, квадратные, круглые.
  • По цвету (светлые, белые, цветные, под дерево). Стандартный и универсальный цвет – белый, его часто выбирают при установке кабель-канала в офисах.
  • По размеру: размеры кабель-каналов по сторонам: минимальный – 0,7х1,0 см, максимальный – 6х10 см. Поставляются в виде двухметровых планок, которые соединяются между собой.
  • По конструкции:  кабель-каналы открытые и закрытые (с крышками).
  • По месту установки: напольные, плинтусные, угловые



К кабель-каналам поставляются аксессуары для монтажа: муфты, заглушки, уголки, повороты, тройники, крестовины . Главным элементом является замок.



Преимущества использования кабель-каналов (коробов)

  • Простой монтаж
  • Быстрый доступ к проводам
  • Защита проводов от повреждений
  • Большой выбор цветов, размеров и форм





Компания ANS Group является официальным дистрибьютором производителей кабельных каналов -  Legrand, ДКС.



Звоните по телефону +7 (499) 678-37-88 или пишите на почту [email protected],

чтобы получить свое индвидуальное предложение по кабельным каналам!



 Разместить заказ

Рекомендуем:

Legrand - мировой эксперт электрических и информационных сетей

Кабель-каналы Legrand

Кабельные каналы DLP Legrand

010411, Legrand, Профиль DLP - 35х80 - 2 м - без крышки - белый

010419, Legrand, Кабель-канал DLP 50x80 - 1 секция - 1 крышка 65 мм - длина 2 м - белый

010427, Legrand, Кабель-канал DLP 50x150 - 2 секции - 2 крышки 65 мм - длина 2 м - белый

010429, Legrand, Кабель-канал DLP 50x105 - 1 секция - 1 крышка 65 мм - длина 2 м - белый

010433, Legrand, Кабель-канал DLP 65x150 -1 или 2 секции - длина 2 м - белый

010453, Legrand, Кабель-канал DLP 65x195 - 1, 2 или 3 секции - длина 2 м - белый

010459, Legrand, Кабель-канал DLP 65x220 - 2 или 3 секции - длина 2 м - белый

010463, Legrand, Кабель-канал DLP 35x105 - 1 секция - 1 крышка 85 мм - длина 2 м - белый

032800, Legrand, Напольный кабель-канал - 4 секции - 92x20 - 2 м - серый



Кабельные каналы METRA

638080, Legrand, Кабель-канал Metra - 85x50 - 2 метра - с крышкой - белый

638081, Legrand, Кабель-канал Metra - 100x50 - 2 метра - с крышкой - белый

638082, Legrand, Кабель-канал Metra - 130x50 - 2 метра - с крышкой - белый

638083, Legrand, Кабель-канал Metra - 160x50 - 2 метра - с крышкой - белый



Мини-каналы METRA

638190, Legrand, Мини-канал Metra - 15x10 - 2 метра - с крышкой - белый

638191, Legrand, Мини-канал Metra - 16x16 - 2 метра - с крышкой - белый

638192, Legrand, Мини-канал Metra - 20x12 - 2 метра - с крышкой - белый

638193, Legrand, Мини-канал Metra - 24x14 - 2 метра - с крышкой - белый

638194, Legrand, Мини-канал Metra - 40x16 - 2 метра - с крышкой - без перегородки - белый

638195, Legrand, Мини-канал Metra - 40x16 - 2 метра - с крышкой - с перегородкой - белый

638196, Legrand, Мини-канал Metra - 40x40 - 2 метра - с крышкой - белый

638197, Legrand, Мини-канал Metra - 60x40 - 2 метра - с крышкой - белый



Кабельные короба ДКС

01107RL, ДКС, Короб перфорированный, серый RL6 40x60





















Другая продукция:

Другая продукция:

размеры, виды, монтаж.

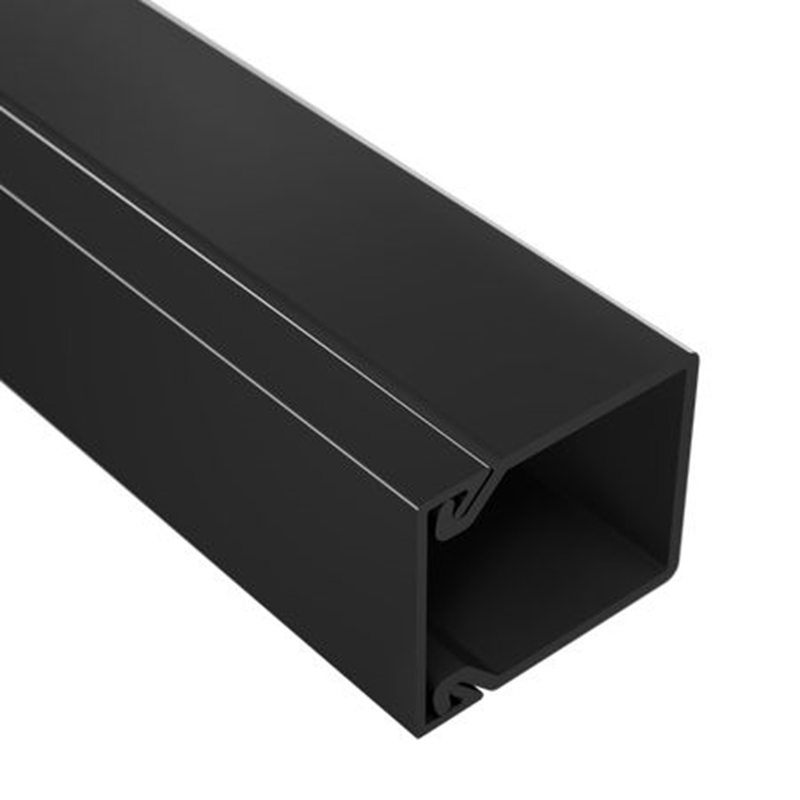

Пластиковый короб для проводов

Применение пластиковых коробов

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

  • Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
  • Массовость производства пластмассовых изделий благодаря развитости современных технологий.
  • Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
  • Устойчив к механическим воздействиям.
  • Непроводимость электрического тока.
  • Возможность применения в условиях повышенной влажности.
  • Простота подключения и протяжки проводов.
  • Не требуется специальный инструмент.
  • Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.


Плинтусные короба для прокладки кабеля.

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

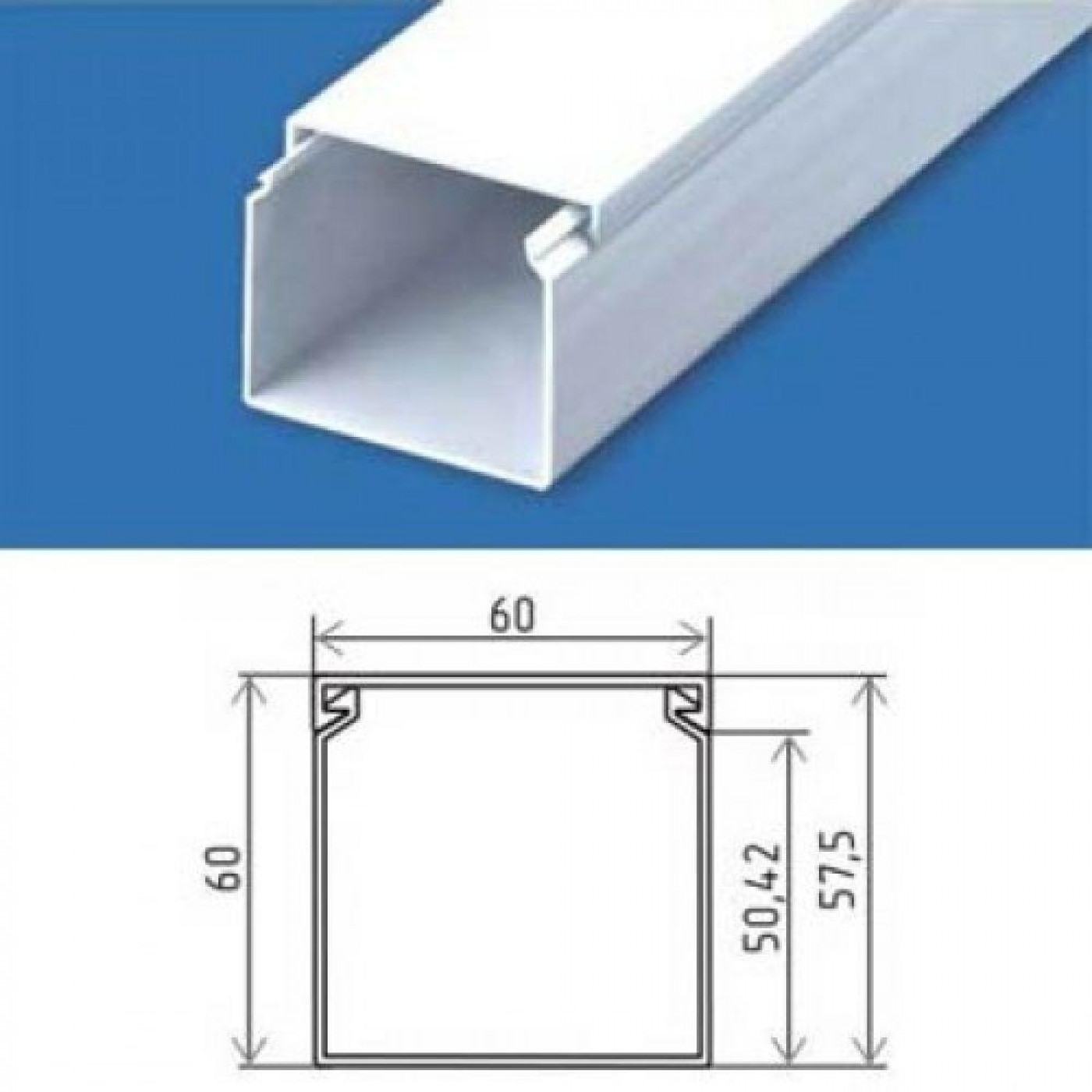

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

  • 10х10мм;
  • 10х12мм;
  • 12х12мм;
  • 12х16мм;
  • 16х16мм;
  • 16х20мм;
  • 20х20мм;
  • 20х25мм;
  • 25х25мм;
  • 25х40мм;
  • 40х40мм;
  • 40х60мм;
  • 60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

  • 160х65мм;
  • 50х12мм;
  • 92х20мм;
  • 75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

  • 20х10мм;
  • 30х10мм;
  • 40х25мм;
  • 25х25мм;
  • 40х40мм;
  • 40х16мм;
  • 80х60мм;
  • 100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

  • 16мм трубы используют для прокладки осветительных и телефонных кабелей;
  • для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
  • между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Дополнительные элементы

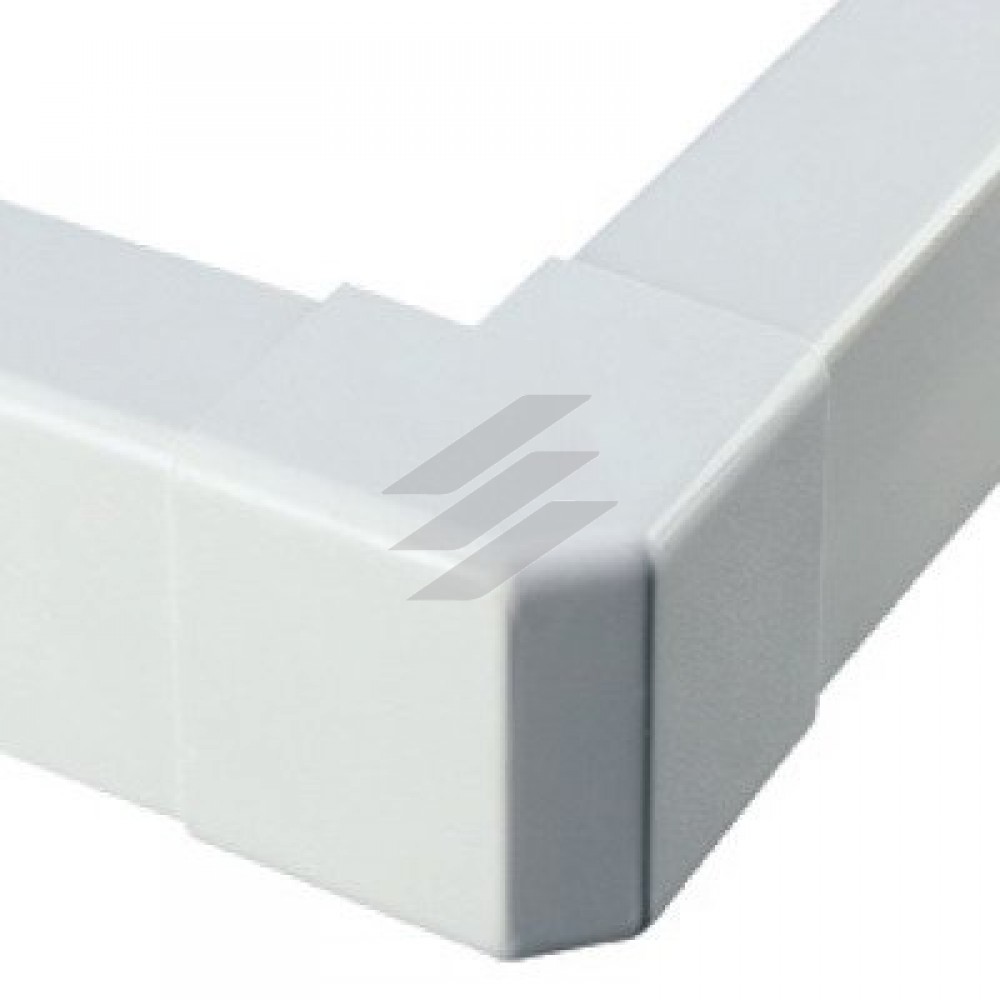

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т. п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Расчет размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Рекомендуется брать кабель-канал с небольшим запасом по длине (10%) и по ширине.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

односекционныйдвухсекционныйтрёхсекционный
10х2210х3010х2210х3015х5410х40
количество проводов в одной секции
1,5101233551913545
2,571022331313333
44811221013222
623111155111

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы. Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы.

Угловой кабель-канал

Используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам.

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей. Важно проверить наличие необходимой фурнитуры к кабель продукции.

Гибкие конструкции позволяют замаскировать большое количество проводов. Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

Короб для проводов настенный с двухсторонним и односторонним замком.

Установка настенного канала

  • напольный плинтус с отдельными секциями для слаботочных проводов;
  • потолочный материал;
  • конструкции кабель-каналов на пол с защитой от механического воздействия;
  • гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции.

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами. Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления. Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

  • Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
  • Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
  • Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
  • Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

  1. Подготовительные работы.
  2. Крепление короба.
  3. Укладка кабелей.
  4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

  1. Разобрать, сняв с него верхнюю крышку.
  2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию. Крепить короб лучше всего через каждые 50 см
  3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным. Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
  4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки. Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
  5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги. Края монтажного короба перед закрытием можно смазать герметиком

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

  • простота монтажных работ;
  • мобильность;
  • доступность коммуникаций для модернизации или ремонта;
  • возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
  • масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе. При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.  Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании. В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию.

Рассмотрим некоторых брендовых производителей:

  • Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
  • Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
  • ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
  • Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов.

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

Выбирая короба для кабеля, нужно учитывать размеры, внешний вид, производителя и стоимость продукции. Правильно подобранные кабель-каналы замаскируют неприглядные провода и станут великолепным дополнением современного интерьера. Надеемся, что наша статья вам пригодиться. Если хотите что-то добавить, напишите в комментариях.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки. И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

Видео: кабель-каналы для электропроводки



Источники

  • https://StrojDvor.ru/elektrosnabzhenie/naznachenie-i-osobennosti-montazha-korobov-dlya-elektroprovodki/
  • https://onlineelektrik.ru/eprovodka/montiruem/plastikovyj-korob-dlya-provodov-kak-pravilno-vybrat-i-ustanovit.html
  • https://amperof.ru/elektromontazh/electroprivodka/koroba-plastikovye-razmery-vidy.html
  • https://materialexpert.ru/luchshie-plastikovye-koroba-dlya-elektroprovodki/
  • https://srbu.ru/elektrika-v-dome-i-kvartire/461-kabel-kanaly-vidy-i-razmery.html
  • https://HomeMyHome.ru/kabel-kanaly-vidy-i-razmery.html
  • https://aqua-rmnt.com/ehlektrosnabzhenie/koroba-dlya-elektroprovodki-plastikovyie.html

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

  • эффективная защита от внешних воздействий;
  • простота установки;
  • возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
  • крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

  • пластмассовые кабельные каналы не подвержены воздействию ржавчины;
  • легкие по весу;
  • удобство и быстрота монтажа;
  • установка крышки возможна без применения инструментов;
  • потребитель может самостоятельно обрезать короб под нужную длину;
  • в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

  • защита электроцепей от электромагнитных помех;
  • хорошая ударопрочность — около 20 Дж;
  • пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
  • огнеупорность каналов;
  • устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

  • способу монтажа;
  • габаритам;
  • ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

  • внешние и внутренние уголки;
  • заглушки;
  • специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

  1. Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
  2. Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
  3. Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

  • 5*1,2 см;
  • 7,5*1,7 см;
  • 9,2*2 см;
  • 16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

  • с шириной — 8 см, 10 см, 12 см, 15 см;
  • высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

  • внешние и внутренние углы;
  • разветвительные составляющие;
  • заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

  • ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
  • высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

  • эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
  • доступная для большинства потребителей цена;
  • перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
  • такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

  • гибкость, что позволяет произвести их монтаж в любом месте;
  • снижение уровня шума;
  • эффективная защита электроцепей при их укладке в жестких условиях;
  • взаимозаменяемость участков электропроводки;
  • удобство установки;
  • легкость изделий благодаря небольшой массе;
  • полный доступ к электроцепям после их укладки в короба;
  • пониженный износ проводов благодаря их надежной защите;
  • устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

  • с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
  • для подключения розеток и переключателей используются изделия размером 2 см;
  • чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
  • изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

  • потребитель может изогнуть короб под любым углом;
  • хорошая изоляция электроцепей;
  • надежная защита проводки от возгорания;
  • при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

  • экономичность благодаря низкой цене;
  • возможность циркуляции воздуха внутри, что предотвращает перегрев;
  • потребитель в любой момент может получить доступ к электроцепям;
  • быстрая установка изделий, осуществляемая посредством саморезов;
  • можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

  • высота — 3, 5, 8 либо 10 см;
  • ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

  • каналы могут оснащаться крышкой или использоваться без нее;
  • изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

  1. Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
  2. Сделайте схему разводки электропроводки по комнатам.
  3. Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
  4. Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
  5. Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

  1. Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
  2. Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
  3. Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
  4. Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

  • на окрашенную поверхность;
  • на деревянную поверхность;
  • на стены из гипсокартона, гипсового волокна;
  • на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

  1. Короб с просверленным отверстием прикладывается к стене.
  2. С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
  3. Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
  4. Стены пробиваются в размеченных местах.
  5. Производится установка дюбелей.
  6. Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Рекомендации по монтажу

При монтаже рекомендуем отмерять нужный размер изделия с помощью рулетки либо посредством прикладывания канала к стене. Чтобы короб был установлен ровно, при выполнении задачи этот параметр контролируется строительным уровнем. Если монтаж осуществляется вертикально, то диагностика производится с помощью отвеса. После установки коробов выполняется подготовка крышек, эти элементы надо правильно обрезать. Учтите, что места стыков при переходе с горизонтальных каналов на вертикальные должны быть выполнены максимально аккуратно.

Когда короб будет закрыт крышкой, не должно остаться зазора, для этого используйте фурнитуру. Чтобы обеспечить качественный угловой переход, короба, установленные горизонтально и вертикально, должны иметь одинаковые размеры. Если используются Т-образные соединения, то габариты изделий не играют роли.

Что касается укладки, то эта процедура займет время. Более удобны изделия, оснащенные внутренними перегородками, с их помощью можно зафиксировать провод внутри, чтобы он не выпадал при открытой крышке.

При укладке кабеля в канал обязательно соблюдайте последовательность — сначала производится монтаж всего провода, после чего крышка закрывается.

Если изделие оснащено прочным замком, то он не позволит выпасть кабелям из короба даже под большим весом. При укладке проследите за тем, чтобы место стыка изделия не совпадало с местом состыковки крышки. Это позволит всей линии смотреться качественно благодаря отсутствию стыков. Фиксировать крышку на клей не стоит, поскольку в будущем ее будет сложно демонтировать. Если имеются места неудачных стыков, то их лучше обработать герметиком.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

 Загрузка ...

Правильный выбор кабель-канала для проводки

Как выбрать кабель-канал для электропроводки: критерии выбора и особенности эксплуатации​



Кабель-канал для монтажа

В любом цивилизованном доме, офисе, или в помещении промышленного назначения есть штатная проводка. Традиционно провода еще на стадии строительства укладываются в борозду в стене или в потолке, которая затем заделывается. Но есть и иной способ скрыть провода, сделав все без шума и пыли.

Скажем, вы затеяли ремонт или решили проложить коммуникационный или электрический провод из одной комнаты в другую поверх стены или потолка, да так, чтобы никто об него не запнулся, и вообще чтобы провод не попадался на глаза. Здесь то вам и помогут современные кабель-каналы.

Кабель-каналы позволят эстетично скрыть, и в то же время достаточно надежно защитить ваши провода от грязи и влаги. При необходимости провода можно будет легко достать, дополнить еще одним проводом или вовсе заменить проводку. Кстати монтаж кабель-каналов достаточно прост. Однако обо всем по порядку.

Как правило, любое современное здание изобилует проводами и кабелями. Если бы кабели остались лежать на полу или даже вдоль стены, то они бы все равно мешали передвижению людей, по крайней мере точно портили бы интерьер, да представляли бы опасность поражения током (особенно если провод сетевой электрический).

Кабель-каналы легко решают эти проблемы. Не стоит путать их с металлическими коробами, которые не достаточно гибки и не вполне эстетичны.

Пластиковые кабель-каналы и эстетичны и гибки, они дадут безопасность и интерьера помещения не испортят. ПВХ белый или под дерево, для внутренней отделки на полу в форме плинтуса или в виде просто узкого короба - выбор за вами.

Их можно установить в офисе, в квартире или в доме, в общественном здании или в цеху, достаточно лишь выбрать степень защиты оболочки, и обратить внимание на наличие или отсутствие перфорации, а также на качество крышки.

При всех своих достоинствах ПВХ каналы не очень дороги, не в последнюю очередь по этой причине они и пользуются большой популярностью при прокладке кабелей внутри помещений.

Непосредственно кабель-канал представляет собой чаще всего разборную трубку прямоугольного сечения из ПВХ. Основание и крышка — вот главные части кабель-канала. Крышка просто защелкивается на коробе, в который укладываются провода.

Проводами, укладываемыми в канал, могут быть электрические силовые провода, телефонные кабели, информационные коммуникационные кабели и т. д. - любые провода, традиционно применяемые внутри помещений.

Какие бывают кабель-каналы

На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  • Миниканалы, мини кабель-каналы. В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты;
  • Напольные (имеют овальный короб). Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению;
  • Магистральные;
  • Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса;
  • Безгалогенные — материал короба не содержит галогены: бром, фтор, йод, хлор, астат. Такое изделие экологично. Особенно актуально использование их в закрытых пространствах;
  • Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях;
  • Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала;
  • Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными;
  • Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком;
  • Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля.
  • Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
  • Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.
  • Специальные короба для кондиционеров.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях.

Размеры

Продают изделия ПВХ в стандартных отрезах, каждый по два метра длиной. А вот размеры сечения могут быть различные: от 12 на 12 до 100 на 60 и всевозможные промежуточные габариты (80 на 40, 50 на 16, 70 на 20, 40 на 40 и другие). Форма также определяется видом изделия, например, угловые каналы имеют треугольное сечение. Размер подбирают в зависимости от толщины проводов.

С размерами кабель каналов все намного проще. Ассортимент сечений вы можете увидеть в таблице:

Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Чтобы правильно подобрать пластиковое изделие нужно решить, какого размера должен быть короб. Нужно, чтобы все провода укладывались свободно в его ёмкости и оставался небольшой запас, который потом может пригодиться.

Стоит учесть, что магистральный канал, который тянется вверху вдоль потолка, лучше подобрать большего размера, а короб для вертикальных отводов к выключателям и розеткам – меньшего.

Далее, нужно подсчитать, сколько канала нужно для установки. Длину лучше считать с запасом на 15–20 процентов. Так как при работе какую-то часть короба можно испортить, а купить такой же кабель канал может и не выйти. Кабель-канал можно выбрать различного цвета, но нужно помнить, что белые изделия продаются в более широком ассортименте. Рассчитать минимальный размер кабель канала зная количество и сечение проводов можно в следующей таблице.

Выбор фурнитуры для кабель-каналов

Большинство производителей пластиковых коробов, выпускают к ним разнообразную фурнитуру, такую как:

  • стыки;
  • заглушки;
  • тройники;
  • угловые переходы;
  • внешние и внутренние углы.

Даже сэкономив на цене самого короба, лучше не мелочиться с дополнительными элементами и не стоит покупать кабель-канал без фурнитуры. С ней монтаж станет куда проще, а выглядеть готовое изделие будет намного симпатичнее.

Цветовые решения

Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.

На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.

Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.

Фурнитура, такая как стыковочные переходники, тройники и заглушки должна быть в вашем плане перед закупкой материалов. Самый последний шаг при покупке — проверить, насколько удобно и прочно защелкивается канал.

Установка кабель-каналов

Установка канала много хлопот не доставит. Если ваши пол, стены и потолки ровные, то нет ничего проще, чем приклеить канал поверх облицовки, предварительно отрезав кусок нужной длины ножом или болгаркой. Можно клеить на «жидкие гвозди» или другим хорошим клеем.

Как вариант крепления для дерева — на шурупы. Для бетона можно и дюбели. Когда основание канала смонтировано (если применяли клей, то когда клей полностью высох), останется уложить провода и закрыть канал крышкой. Следите, чтобы стыки не были очень заметны.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности.

Кабельные каналы Legrand

Система кабельных трасс в коммерческих и общественных зданиях предусматривает разделение силовых и информационных линий. От распределительного щита до рабочего места гарантированы надежное соединение и прекрасный внешний вид. Система обеспечивает простой и быстрый монтаж на стены любых типов после завершения отделочных работ. При этом обеспечивается максимальная мобильность и возможность оперативного расширения количества рабочих мест при перепланировке. Кабель-каналы DLP с гибкими крышками позволяют создавать кабельные системы, которые легко развивать и адаптировать к изменяющимся потребностям.
Система DLP предоставляет решения для задач любой сложности.

ЭСТЕТИЧНЫЙ ВНЕШНИЙ ВИД
За счет того, что в кабельных каналах DLP используется гибкая крышка, плавно огибающая внутренние и внешние углы вместо традиционно используемых громоздких аксессуаров, кабель-канал отлично вписывается в различные типы интерьеров.

БЕЗОПАСНОСТЬ И ЛЕГКОСТЬ МОНТАЖА
Широкий ассортимент суппортов для безопасного и быстрого монтажа электроустановочного оборудования в кабель-канал.

ГИБКОСТЬ И ФУНКЦИОНАЛЬНОСТЬ
Широкий выбор функций серии MOSAIC.

ПРЕИМУЩЕСТВА ГИБКОЙ КРЫШКИ
Быстрый и удобный монтаж в сочетании с великолепным результатом работы. Одно из многочисленных преимуществ: Вам не придется больше резать крышку, чтобы установить внешние и внутренние углы. Гибкая крышка идеально закрывает кабель-каналы и аксессуары. Эстетика и профессионализм!

ПЕРЕМЕННЫЕ УГЛЫ
Внешние и внутренние переменные углы – все гениальное просто!

ПРЕДНАРЕЗАННЫЕ ОТВЕРСТИЯ
Преднарезанные отверстия в основании профилей. Перед креплением к стене профиль не нужно засверливать

МОНТАЖ ОБОРУДОВАНИЯ
Монтаж оборудования в кабель-каналы – легко и быстро! Благодаря специальным суппортам, которые позволяют установить в короб любое установочное изделие Legrand.

Короба кабельные цены на товары

Оптовые и розничные цены на Короба кабельные. Скидки для монтажников и спец цены для конечных клиентов

Показать: 255075100

Сортировка: По умолчаниюНазвание (А - Я)Название (Я - А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А - Я)Модель (Я - А)

Вам нужен  ПЛАСТИКОВЫЙ КАБЕЛЬ КАНАЛ, ГОФРА ДЛЯ ПРОКЛАДКИ КАБЕЛЯ ИЛИ МЕТАЛЛИЧЕСКИЙ КАБЕЛЬНЫЙ ЛОТОК?

Все это вы можете приобрести у нас!

Компания «Гвенделин» поставляет пластиковые кабель каналы, гофрированную трубу и кабельные лотки российских и зарубежных производителей:

  • Кабельные каналы и короба EFAPEL
    Португальская компания Efapel является одним из ведущих производителей оборудования для  электрических и компьютерных сетей. Кабель каналы марки Efapel отличает европейское качество, современный дизайном и отличные цены. Соответствие продукции европейским стандартам качества Efapel подтверждается сертификатами таких организаций как Certif (Португалия), NF-USE (Франция), VDE (Германия), KEMA KEUR (Нидерланды), РосТест (Россия).
    У нас  Вы можете приобрести ассортимент миниканалов, установочных, магистральных, напольных   кабельных каналов  EFAPEL со склада, при этом Вы можете быть уверены что наши цены Вам понравятся!
  • Кабельные каналы и короба  Экопласт
    Завод Экопласт выпускает линейку качественных и недорогих кабель каналов и труб, востребованных профессионалами для всего спектра строительных проектов. Продукция Ecoplast сертифицирована в соответствии со стандартами, принятыми в РФ.
    Продукция Ecoplast включает в себя пластиковые миниканалы, установочные короба и кабель каналы  различных сечений и размеров, миниколонны, гофрированную трубы ПВХ и ПНД  высокого качества, а также полный спектр установочных изделий.
     Мы сотрудничаем с заводоми Экопласта напрямую, и это позволяет нам предлагать своим  клиентам конкурентоспособные цены.
  •  Металлические лотки производства OSTEC,ЭВАНТЕР и КМ ПРОФИЛЬ
    Металлические кабельные лотки из оцинкованной стали- одно из самых удобных и недорогих устройств для прокладки силовых и информационных кабелей дома и в офисе. Они являются наиболее универсальным средством для организации кабельной проводки.
    У нас Вы можете приобрести лотки разных видов и размеров:
    -  Проволочные лотки
    -  Металлические перфорированные и неперфорированные прокатные лотки из оцинкованной стали.
    - Аксессуары для прокладки металлических лотков (соединители, системы подвесов,кронштейны и т.п.)
  •  Трубы для прокладки кабеля
    Трубы для прокладки кабеля  гофрированные и жесткие из  композиции ПВХ или ПНД являются универсальным, дешевым и быстром средством для прокладки кабеля внутри помещений.
    У нас Вы можете приобрести по хорошим ценам гофротрубу (гофру) и жесткую трубу различных типоразмеров, клипсы для крепления гофротрубы, протяжки для прокладки кабеля.

10 лучших электрических коробок, рассмотренные и оцененные в 2021 году

На рынке доступно несколько видов электрических коробок. Одни изготавливаются для розеток и выключателей, другие - для подвесных светильников. Некоторые из них стратегически разработаны для установки на открытом воздухе и для защиты от атмосферных воздействий.

Укладываете ли вы кирпич или бетон, очень важно найти лучшие электрические коробки, соответствующие конкретным потребностям вашего дома. Если вы планируете выполнить установку самостоятельно, у меня есть несколько отличных рекомендаций, на которые стоит потратить время.Вы должны быть знакомы с несколькими жизненно важными факторами, включая типы, установку, функции и многое другое.

Лучшие обзоры электрических коробок

1. Регулируемые электрические коробки Madison MSB1G

Электротехническая продукция

Madison разработана специально для электриков. Эта электрическая коробка имеет регулируемую глубину, чтобы удовлетворить различные домашние электрические потребности. Гарантированно прочный, изготовленный из твердых материалов с непревзойденной универсальностью, он идеально подходит для гипсокартона любой толщины, будь то деревянная или металлическая поверхность.

Примечательно, что эти прочные электрические коробки из ПВХ имеют большую емкость проводки, подходящую для различных требований к электричеству и проводке.

Он имеет сверхпрочный корпус весом 42 фунта и запатентованный крепежный винт, который позволяет тщательно отрегулировать интеллектуальную коробку и проникать в различные шпильки. Этот длинный винт позволяет установить его в удобном для вас месте, поскольку он обеспечивает стабильность и безопасность.

Мне нравится эта распределительная коробка из-за того, что в ней есть неметаллические отверстия для зажима кабеля, что очень эстетично.Слоты должным образом промаркированы, чтобы помочь вам определить, какое пространство идеально подходит для проводки разного размера.

Для вашего спокойствия этот электрический шкаф внесен в список UL, который соответствует всем стандартам безопасности для источников питания и устройств для вашего следующего домашнего проекта.

Стоит отметить некоторые недостатки: приводные винты требуют дополнительного давления для их установки из-за сопротивления. Кроме того, с помощью кабельных зажимов для шланга сложно отсоединить провода на случай, если вы потеряете их при установке.

Плюсы

  • Регулируемая глубина для правильного монтажа на стене любой толщины
  • Поставляется в прочных коробках из ПВХ для большой проводки
  • Запатентованный сверхпрочный крепежный винт 42 фунта для безопасности и устойчивости
  • Неметаллические отверстия для кабельных зажимов с резьбой и размером с маркировкой
  • Внесен в список UL и соответствует стандартам безопасности

Минусы

  • Приводной винт требует давления для установки
  • Проблема с удалением проводов из отверстий для кабелей

Эти электрические коробки были опробованы, протестированы и получили высшее признание от различных профессионалов и электротехников, не являющихся экспертами.Он идеально подходит для вашего следующего домашнего проекта, будь то дерево или металл, и надежно крепится на стене любой толщины.

2. Carlon B114R-UPC Lamson Номер продукта

B114R-UPC от Carlon - продукт с лучшими рекомендациями для домашнего проекта благодаря удобству и простоте установки. Независимо от того, являетесь ли вы экспертом или новичком в ремонте проводов и кабелей в своем доме, этот вариант - верный спаситель. Благодаря просторному внутреннему пространству вы можете быстро закрепить свисающие кабели в одном месте.

Он поставляется с четырьмя крепежными винтами в нижнем левом и верхнем правом углу с зажимными ушками, которые могут лежать ровно, как только вы начнете закреплять их через стены. Вы можете подогнать его под гипсокартон любой толщины, запомнив его размер. Если кажется, что коробки стали теснее, не заставляйте коробки работать, вместо этого отрегулируйте отверстие, чтобы закрепить их.

В случае, если вы устанавливаете в дерево, вы можете изменить его, сняв крылья зажима и винты и прикрепив коробку на место, используя процедуру прямого монтажа.

Что мне нравится в этом продукте, так это то, что он позволяет вам модифицировать его в соответствии с вашими строгими требованиями. Он прекрасно сочетается с любыми стенами, включая гипсокартон, дерево и даже старые конструкции. Все материалы, используемые при производстве этого электрического шкафа, изготовлены из высококачественных материалов, что обеспечивает долговечность и долговечность продукта.

Одна вещь, на которую стоит обратить внимание, это проверка крыльев зажима, все ли они в комплекте. Вы можете столкнуться с одним отсутствующим креплением, которое вам может быть сложно установить на стене, если вы не прикрепите его к дереву и не прикрутите напрямую.

Плюсы

  • Обеспечивает простой процесс установки
  • Обеспечивает просторную электрическую коробку для кабелей или проводов
  • Монтажный винт с зажимами для крепления к гипсокартону любой толщины
  • Допускается модификация под любые типы стен или старые конструкции
  • Гарантированно высокое качество и долговечность использования

Минусы

  • Требуется проверка на предмет отсутствия вложения в комплекте

Если вы ищете электрическую коробку, которая идеально работает, вписывается в вашу стену, надежно герметична и невероятно просторна, эта электрическая коробка - отличная покупка за ее цену.

3. Hubbell Raco 127 Octagon Box

Чего ожидать от распределительной коробки из тянутой стали? По правде говоря, коробка Hubbell Raco настоятельно рекомендуется для ремонта дома и улучшений, связанных с фиксацией проводки электрической системы. Планируете ли вы улучшить чердак или переделать гараж, этот продукт идеально подходит для настенных и потолочных светильников.

Мне нравится, как вы можете мгновенно установить его в том месте, где вы хотите добавить розетку или увеличить электрическую мощность.Благодаря простой установке с использованием стандартной комбинации головок винтов, ваша работа будет завершена в несколько движений. Если вы планируете использовать винт со шлицевой головкой или головкой Phillips, вы получите гладкий и цельный результат.

Что касается надежности, эта распределительная коробка, несомненно, выдержит испытание временем. Поскольку он изготовлен из прочных материалов, долговечность гарантируется вместе с надежным результатом. Металлические распределительные коробки - это первоклассный материал для ремонта и ремонта дома, излюбленный большинством профессиональных электриков.

Кстати, эта распределительная коробка не идеальна для использования, если вы планируете устанавливать потолочные вентиляторы. Распределительная коробка предназначена только для настенных или потолочных светильников и других электрических удлинителей или звеньев. Он не устоит с потолочными вентиляторами.

Плюсы

  • Идеально для настенных и потолочных светильников
  • Удобство благодаря простой установке
  • Стандартная комбинация головок винтов для быстрого закрытия
  • Изготовлен из сверхпрочной, прочной и долговечной стали

Минусы

  • Не подходит для крепления потолочных вентиляторов

В целом, эта коробка соответствует тому, из чего она сделана, и может упростить ваши рабочие нагрузки для вашего следующего домашнего проекта.Хотя он не предназначен для крепления ваших потолочных вентиляторов, он лучше всего подходит для соединения стен и потолка, или если вы планируете расширить или отремонтировать электрическую систему чердака или гаража.

4. Регулируемые электрические коробки Madison MSB2G

Одна из многих причин, по которым мне нравится эта электрическая коробка, - это непревзойденная и выдающаяся стабильность как при работе со старыми, так и новыми конструкциями. Для информации, старые рабочие конструкции - это стены, у которых уже есть стойки и гипсокартон, которые скрыты. В то же время новые рабочие конструкции - это конструкции с открытыми шпильками или гипсокартоном.

Эта коробка представляет собой идеальную электрическую коробку для настенного бра благодаря своей универсальности и многофункциональности. Вы можете установить его практически на любую стену; Планируете ли вы разместить его на деревянной или металлической стойке, он идеально подходит для ваших предпочтений.

Для оптимального удобства и бесшовной проводки отверстия для кабелей тщательно промаркированы. Он включает в себя проволочные зажимы, чтобы закрепить вашу распределительную коробку в гипсокартоне, предназначенном при установке.

Кроме того, в комплект входят два крепежных винта длиной 42 фунта, которые помогают закрепить вашу электрическую коробку на месте независимо от толщины ваших стен.Независимо от того, нужно ли вам разместить его на деревянной или металлической стойке, этот крепежный винт обеспечивает отличный захват и удерживает корпус на своем месте.

Поскольку он изготовлен из высококачественного и прочного ПВХ, вы ожидаете, что он прослужит долгие годы, не беспокоясь о его повторной замене.

Примечательно, что электротехническая продукция Madison внесена в список UL и соответствует стандартам безопасности при ремонте и строительстве жилых и коммерческих помещений.

Стоит отметить одну неудачу, чтобы вы могли оправдать свои ожидания, - это то, что отверстие для кабеля может быть более узким для нескольких размеров проводов.Вы можете столкнуться с трудностями, если вставите провода не в то отверстие вместо обозначенного входа.

Плюсы

  • Превосходная и непревзойденная регулируемость
  • Многофункциональный и универсальный, идеально подходит для металлических и деревянных каркасов
  • Кабельные отверстия имеют маркировку для бесшовной прокладки
  • Проволочные зажимы в комплекте с отверстием для проводки понижения
  • 42 фунта Более длинный крепежный винт в комплекте
  • Внесены в список UL, прочные и высококачественные ПВХ-материалы

Минусы

  • Кабельный ввод может быть более узким для проводов нескольких размеров

Учитывая стандарты безопасности и электриков, этот электрический шкаф станет отличным вариантом для вашего следующего домашнего проекта.Каждая функция полезна и соответствует всем требованиям, необходимым при повторном выполнении или улучшении дома.

5. Розетка Lamson B120R Carlon для ПВХ

Розетка Lamson B120R Carlon PVC - одна из тех распределительных коробок, которые очень эффективны и практичны в использовании. Он хорошо продуман, чтобы ваши домашние проекты, старые или новые работы были удобными.

Изготавливается, чтобы идеально подходить к гипсокартону любой толщины. Вы можете очертить коробку на желаемой станции из гипсокартона или заменить текущую электрическую коробку, потому что она сломана или нуждается в модификации.Если вы хотите добавить схему для недавно приобретенных устройств или розеток в гараже или на чердаке, это отличный продукт для начала.

Мне понравилось, насколько эта коробка просторная и достаточно глубокая, чтобы разместить провода в одном месте. Захваты для гипсокартона разумно включены в конструкцию, чтобы закрепить электрическую коробку на месте через гипсокартон.

Лучше всего то, что его термопластические материалы безопасны и долговечны. Для защиты лучшие пластиковые электрические коробки должны быть сделаны из материалов, не проводящих электричество.

Тем не менее, чтобы ласты гипсокартона не сломались или не вышли из строя, нужно не допускать чрезмерной затяжки винтов при их установке. Чрезмерная затяжка может повредить резьбовую часть, что приведет к поломке или ослаблению винтов.

Плюсы

  • Специально разработан для гипсокартона любой толщины
  • Многофункциональные, глубокие и вместительные коробки, идеально подходящие для вилок и выключателей
  • Зажим для гипсокартона / захватные рычаги фиксируют коробку на месте
  • Гарантированно прочный и безопасный из термопластичных материалов

Минусы

  • Язычки перегиба гипсокартона сломаются при чрезмерной затяжке винтов в

В целом, это отличный продукт для любых домашних проектов, ремонта и расширения вилок или выключателей.Гарантированно прочный и надежный, с простой процедурой установки.

6. Hubbell Bell 5320-0 Одинарные розетки

Этот электрический шкаф Hubbell Bell поставляется с порошковым покрытием, что делает его устойчивым к царапинам и атмосферным воздействиям, что делает его отличным выбором для ремонта, переделки или ремонта домашних электрических систем.

Продукт защищает розетку и электропроводку от влаги и других факторов, влияющих на долговечность и безопасность домашней электрической системы.Независимо от времени года или того, как часто меняется погода в вашем районе, вам никогда не придется беспокоиться о сбоях в электроснабжении.

Он многофункциональный, благодаря восьми вариантам крепления, которые вы можете отрегулировать в соответствии с вашими конкретными требованиями с помощью съемных проушин на розетке.

Розетка сертифицирована NEMA (Национальная ассоциация производителей электрооборудования) для безопасного использования. Он также может принимать все стандартные резьбовые кабелепроводы и фитинги.

Примечательно, что эта электрическая распределительная коробка изготовлена ​​из литого под давлением алюминия премиум-класса.Этот материал легкий, но достаточно прочный, чтобы выдерживать высокие температуры. Кроме того, с ограниченной гарантией сроком на один год, которую предлагает лишь небольшое количество электрического оборудования, вы будете знать, что это высококачественный корпус, в который стоит инвестировать.

Продуманный подход бренда также проявляется в подробных инструкциях по установке, написанных на нескольких языках.

Однако вы можете обнаружить коробку неглубокой, чтобы в ней можно было разместить проводку. Если вы используете кабели большого размера для следующих установок, вы можете обнаружить, что ваша проводка сжимается в ограниченном пространстве.Тем не менее, если вы используете более мелкие линии, это может сработать.

Плюсы

  • Порошковое покрытие, устойчивое к атмосферным воздействиям и царапинам, выпускная коробка
  • Изготовлен из легкого, но очень прочного литого под давлением алюминия премиум-класса
  • Восемь многофункциональных вариантов монтажа со съемными проушинами
  • Ступицы с внутренней резьбой, соответствующие требованиям NEMA
  • Один год гарантии на продукцию
  • Поставляется с подробными многоязычными руководствами по установке

Минусы

  • Не слишком глубоко для размещения больших проводов в

Тем не менее, это достойный электрический шкаф для вашего следующего домашнего проекта.Всепогодные, термостойкие и варианты монтажа могут упростить ваш следующий домашний проект.

7. Розетка коммутатора Thomas And Betts B225R-UPC

Мне нравится, как эта электрическая коробка Thomas And Betts удобна при установке в гипсокартон. Он предлагает надежную и постоянную установку розеток для вашего гаража, чердака, распределительной коробки потолочного освещения или переделку старой вилки или выключателя.

Этот старый рабочий электрический шкаф предназначен для конструкций со скрытыми стойками и гипсокартоном.Независимо от того, есть ли у вас гипсокартон ½ дюйма или ¾ дюйма, вам не нужно устанавливать его на кронштейн или стойку, чтобы закрепить его на месте. Он будет полностью оставаться на месте и не будет скользить или двигаться, когда вы держите уши в нужном положении.

Эти электрические шкафы изготовлены из высококачественного ПВХ, что обеспечивает долговечность и долговечность. Эта переключаемая розетка гарантированно прочна и идеально впишется в пространство стены в соответствии с вашими размерами.

Его размер составляет 2,75 дюйма в глубину и 3,125 дюйма в ширину, что идеально подходит для установки двух розеток.Кроме того, коробка имеет высоту 4 дюйма; вы можете измерить свой проект и убедиться, что он имеет правильный размер.

Это довольно простой продукт, который позволяет вам ремонтировать, переделывать, ремонтировать или реконструировать свой дом с использованием подходящих материалов.

Один недостаток, который я вижу в этом продукте, заключается в том, что у него есть только два зажима для гипсокартона, чтобы вы могли закрепить свою розетку. Это означает, что если толщина гипсокартона непропорциональна, вы можете столкнуться с трудностями при работе с конструкциями розеток. Затянуть и закрепить фиксатор настенной пластины в стене будет непросто, так как у него будут незакрепленные углы.

Плюсы

  • Идеально подходит для старых строительных работ со скрытыми шпильками и гипсокартоном
  • Изготовлен из высококачественного ПВХ для повышения прочности
  • Глубина 2,75 дюйма и ширина 3,125 дюйма, идеально подходит для двух розеток
  • Безопасный простой и надежный

Минусы

  • Зажимы для гипсокартона закрепляются только на двух углах.

Этот корпус для розеток лучше всего подходит для старых строительных конструкций, и следует учитывать, является ли ваш домашний проект новой работой или старой работой.Это поможет вам легко взвесить варианты и найти наилучшие и наиболее удобные способы удовлетворить ваши потребности.

8. Распределительная коробка LeMotech

Прежде всего, эта распределительная коробка Lemotech имеет гарантированную водонепроницаемость IP65. Таким образом, это может гарантировать, что ваши провода будут защищены от любого проникновения влаги, которое может угрожать электрической безопасности.

Помимо воды, вы будете спокойны, зная, что в ваших внешних электрических коробках нет жутких злоумышленников, скрывающихся внутри электрического шкафа.Поскольку он идеально подходит для использования как в помещении, так и на открытом воздухе, он также устойчив к атмосферным воздействиям и может выдерживать суровые погодные условия, если вы планируете разместить его вне помещения.

Внутренний размер продукта составляет 5,87 дюйма в длину, 4,25 дюйма в ширину и 2,56 дюйма в высоту, что обеспечивает просторное внутреннее пространство для размещения нескольких проводов.

Вы можете использовать его в качестве навигационного блока питания для наружного освещения или распределительной коробки для смарт-телевизора или домашних сетевых кабелей и проводов. Он правильно выполняет свою задачу в качестве многофункционального корпуса для любых проводов, розеток, вилок, удлинителей и других требований к системе электропроводки.

Предварительно нарезанные отверстия для шурупов идеально подходят для вашего следующего домашнего проекта, чтобы помочь вам быстро закрепить его в определенном месте, которое вы собираетесь закрепить. Эти отверстия поставляются с резиновыми втулками, чтобы влага не попала в вашу проводку независимо от каких-либо элементов, присутствующих в этой области.

Если вас интересует его долговечность, LeMotech производит корпуса для электрических систем из высококачественных материалов АБС.

Одним из недостатков этих реконструируемых электрических коробок является наличие в них ходовых винтов.Они меньше, чем вы ожидаете, и их легко потерять или потерять во время установки. Лучше всего следить за этими предметами, особенно если вы будете работать со своей электрической системой в одиночку.

Плюсы

  • IP65 Водонепроницаемость и защита от атмосферных воздействий
  • Просторный салон, вмещающий всю проводку
  • Многофункциональная и простая в установке и использовании распределительная коробка
  • С предварительно вырезанными отверстиями с резиновыми втулками
  • Высококачественные и прочные материалы АБС для гарантированной долговечности

Минусы

  • Маленькие ходовые винты, которые можно легко потерять или потерять во время установки

Эта распределительная коробка незаменима для наружного электрического расширения, переделки или модернизации.Благодаря своим характеристикам и преимуществам, подходящим для использования на открытом воздухе, получить такой прибор, который выполняет свою работу, - большое облегчение.

9. Распределительная коробка на два устройства Hubbell-Raco 683

Hubbell Raco известен своими многофункциональными электрическими коробками, которые идеально подходят для своих целей. Как и ожидалось, эта электрическая настенная коробка поставляется с запасной коробкой, распределительной коробкой и вытяжкой, обеспечивающей простую процедуру установки как для специалистов, так и для компетентных электриков.

Предварительно оцинкованная металлическая конструкция гарантирует, что устройство может выдерживать суровые погодные условия и воздействие в течение всего года.Он также внесен в список UL, что делает его самыми популярными стальными электрическими коробками для следующего ремонта, ремонта или переделки. Продукты, внесенные в список UL, соответствуют стандартам безопасности и гарантируют превосходное качество, на которое вы можете положиться.

Что касается технических характеристик продукта, он имеет квадрат 4 дюйма и глубину 2,125 дюйма, а объем - 30,3 кубических дюйма. Кроме того, он рассчитан на установку стены глубиной 3,2 дюйма.

Изделие включает заглушки для кабелей, которые частично выбиты в распределительной коробке, которая обслуживает переключатели и розетки.Независимо от того, понадобится ли вам заглушка на или дюйма, этот корпус предлагает то, что требуется для вашего домашнего проекта. Это доступный по цене металлический корпус, совместимый со всеми устройствами электропроводки, с которыми вы работаете.

Стоит отметить, что в этой электрической коробке нет вариантов крепления для гипсокартона. Нет зажимов, которые помогли бы закрепить электрические коробки на месте. Если у вас есть планы построить новую розетку или включить гипсокартон, вам может быть сложно работать с этим корпусом.

Плюсы

  • Прочные и сверхпрочные металлические конструкции из оцинкованной стали
  • Гарантировано внесено в список UL по стандартам безопасности
  • Допускается использование для стен глубиной 3,2 дюйма
  • Включает заглушки для кабеля 3/4 ″ (6 шт.) И 1/4 ″ (11 шт.).
  • Экономичный и совместимый с различным домашним электрооборудованием

Минусы

  • Нет вариантов крепления для гипсокартона

Этот электрический шкаф настоятельно рекомендуется из-за его удобства и простоты при ремонте домашней электрической системы.

10. Герметичная внешняя электрическая розеточная коробка

Герметизируемая прямоугольная выходная коробка идеально подходит как для внутреннего, так и для наружного использования благодаря порошковому покрытию, которое делает его устойчивым к атмосферным воздействиям. Если вы будете использовать металлический корпус для электрических цепей, он идеально подойдет для вашего домашнего проекта.

В частности, электрическая коробка сделана из прочного литого под давлением алюминия. Такая прочная конструкция может выдерживать высокую температуру и значительное давление, не повреждая ее слишком рано.

Он предлагает отличные отдельно стоящие установки, которые улучшают структурную целостность ваших задач повторного выполнения, ремонта и модернизации. При покупке этого продукта вы будете иметь в наличии проушины для ручного монтажа, самонарезающие винты заземления и, конечно же, заглушки.

Такой полный пакет обеспечивает быструю и простую установку. Следовательно, вам никогда не придется сомневаться в том, потребуется ли вам покупать еще один винт в соответствии с вашими электрическими и настенными потребностями и требованиями.

Планируете ли вы расширить электрическую систему на чердак, отремонтировать гараж или добавить электрическую коробку для настенного светильника, этот корпус идеально соответствует вашим требованиям. Поскольку эта металлическая коробка имеет глубину 2 дюйма, в нее можно вставить несколько проводов для обеспечения безопасности.

Один недостаток, который вы можете принять во внимание, заключается в том, что в этой коробке нет отверстия. Возможно, вам придется просверлить несколько отверстий, чтобы удовлетворить ваши потребности. Однако, если вы хотите настроить свой материал, это не должно вызывать серьезных затруднений.

Плюсы

  • Прочная, стойкая к атмосферным воздействиям металлическая электрическая коробка с порошковым покрытием
  • Прочный литой под давлением алюминий, выдерживающий высокие температуры и давление
  • Просторная глубина 2 дюйма для подключения нескольких проводов для обеспечения безопасности
  • Поставляется с монтажными проушинами, самонарезающими винтами и заглушками.
  • Гибкий и универсальный бокс для домашних мастеров и квалифицированных электриков

Минусы

  • Требуется сверление отверстий в стене

В целом, по качеству и надежности этот продукт входит в число лучших металлических электрических коробок.Если вы ищете большую коробку, это конкурентоспособный продукт с гарантированным удобством и простыми вариантами установки для всех.

На что обращать внимание при покупке электрических коробок

Электрические шкафы

должны быть надежными, прочными и прочными, поскольку они отвечают за общую систему электропитания вашего дома за правильное функционирование устройства и бытовой техники. Перед установкой или заменой нового или старого рабочего светового короба необходимо учесть несколько важных факторов, в том числе код распределительной коробки, чтобы убедиться, что вы получите то, что нужно вашей системе.

Установка или сборка Тип

Тип систем, необходимых для вашего дома, очень важен для того, чтобы вы могли найти лучший продукт для своих нужд. В основном есть два типа конструкций для большинства электрических ограждений: старые и новые. Определите, какой из них вам нужен, и оттуда вы легко найдете идеальный предмет.

Банды, недостаток и объем

При проверке электрического шкафа вам необходимо определить следующие требования: группы, количество групп в коробке определяет ширину, количество устройств, которые могут поместиться, например, диммеры, переключатели и розетки.

Откат определяет расстояние от поверхности вашей стены до станции вашего бокса. Очень важно учитывать этот фактор, особенно если вы устанавливаете коробку в толстую стену или плиточное покрытие.

Наконец, объем коробки - это объем пространства, в котором вы поместите проводку и проводники. Это определяется кубическими дюймами. Убедитесь, что вы вкладываете деньги в коробку, размер которой превышает или близок к общему объему предметов, которые вы поместите внутрь.

Материалы продукта

Материалы, из которых изготовлены электрические шкафы, определяют их долговечность.Большинство распределительных коробок изготовлено из литого алюминия, металла или стали, стекловолокна или ПВХ. Тип материала для вашего шкафа зависит от окружающей среды, в которой вы планируете его разместить. Для наружной установки лучше всего использовать погодоустойчивые элементы для обеспечения безопасности.

Типы распределительных коробок

Определение типов электрических распределительных коробок, которые вы будете использовать, имеет жизненно важное значение; поскольку существуют разные варианты, лучше изучить каждый из них, чтобы выбрать лучшие предложения.Независимо от того, выберете ли вы квадратные, переносные, переключающие, потолочные, водонепроницаемые или напольные коробки, все они имеют идеальные варианты для удовлетворения индивидуальных требований и предпочтений дома.

Имейте в виду, что если вы используете электрические коробки в жилых помещениях или планируете модернизировать свою домашнюю электрическую систему, вам необходимо инвестировать в сверхпрочные и долговечные контейнеры. В этих корпусах находятся все проводные соединения вашего дома, обеспечивающие электроснабжение ваших устройств и бытовой техники.

Какие бывают типы электрических ящиков

В настоящее время на рынке доступны различные типы электрических коробок.Все они имеют множество функций для удовлетворения индивидуальных проектов и потребностей. Вот полный список различных типов вольеров, с которыми вы можете столкнуться.

Как правило, большинство электрических шкафов изготавливаются из пластика или металла. Металлические корпуса изготавливаются из стали, а пластмассы - из стекловолокна или ПВХ. Ваш выбор между пластмассовыми и металлическими электрическими коробками будет основываться на деталях, упомянутых выше. При использовании на открытом воздухе лучше всего работать с водонепроницаемым материалом, чтобы гарантировать безопасность и защиту.

Если вы будете работать с розетками или одинарными осветительными приборами, выбирайте одноблочные или одинарные коробки.

Ящики для блинов имеют внутреннюю глубину 1/2 или 3/4 дюйма - идеально подходят для настенных или потолочных светильников.

Эти коробки работают, удерживая домашние электрические розетки и выключатели. Однако они достаточно большие, чтобы вместить от пары до четырех устройств в одном. Они поставляются либо со старой работой, либо с новой конструкцией, и имеют встроенные захваты для фиксации коробки на месте.

Эти типы коробок имеют глубину от 1 1/2 до 3 дюймов и идеально подходят для настенных и осветительных приборов. Предлагает просторный интерьер для вашей электропроводки

Квадратные корпуса имеют стандартные размеры от 1 1/4 ″ до 2 1/8 ″. Они используются для нескольких проводников в различных направлениях и обычно используются в качестве распределительных коробок, а также для крепления на стенах или потолке домашних выключателей и светильников.

Размеры распределительной коробки потолочного вентилятора зависят от дома и индивидуальных требований.Он должен быть внесен в список UL и должен быть отмечен как идеальный для потолочных вентиляторов. Корпуса потолочных вентиляторов требуют специальной затяжки, чтобы выдерживать динамические нагрузки от вращающихся вентиляторов.

Что мне следует использовать - пластиковые или металлические электрические коробки?

Ваши электрические шкафы служат «рабочей лошадкой» при модернизации и ремонте, обеспечивая переходные точки для домашней электросистемы. Выключатели света, потолочные вентиляторы или светильники, переходы и розетки - это несколько элементов, установленных в этих коробках.

Проверяя рынок, вы можете быть поражены разнообразием доступных типов, форм и размеров. Но среди этих вариантов есть металл и пластик, которые чаще всего используются и устанавливаются как в жилых, так и в коммерческих помещениях.

Чтобы дать вам четкое представление о том, какой из них выбрать между металлической или пластиковой выпускной коробкой, вам необходимо определить несколько факторов, включая требования к установке.

Металлические электрические шкафы

Когда дело доходит до более высокого уровня безопасности: неспособность к плавлению, огнестойкость, сверхмощность и долговечность, они являются лучшими для электромонтажных работ.Для домашних мастеров металлические коробки могут оказаться проблемой по сравнению с пластиковыми. Если вы ищете простую сборку и установку между пластиковой и металлической распределительной коробкой, первая из них рекомендуется в качестве металлической коробки для безопасности рук.

Металлические коробки настоятельно рекомендуются для прокладки проводов в металлической оболочке и стальных кабелепроводов, ведущих в корпус или из него. Его также лучше всего использовать для наружной установки. Их лучше всего использовать для кабелей NM и Romex с дополнительными мерами предосторожности для надлежащего заземления.

Пластиковые электрические шкафы

Электрические коробки

из ПВХ становятся стандартным материалом для электрических шкафов и идеально подходят для домашних мастеров. Они простые, доступные и легкие. Предварительно вырезанные отверстия легко использовать в домашних проектах. Хотя ПВХ могут плавиться при более высоких температурах, они не проводят электричество. Большинство коробок из ПВХ имеют встроенные зажимы для кабелей.

Они настоятельно рекомендуются и применимы для кабелей NM и Romex, но все равно будут зависеть от ваших личных предпочтений.Пластиковые корпуса идеально подходят для домашнего ремонта, ремонта и быстрого ремонта. Пластиковые коробки высокого класса поставляются с предварительно установленными винтами, чтобы быстро закрепить их на шпильках.

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном

Как компетентный домашний мастер или даже лицензированный электрик, при ремонте или быстром ремонте вашего дома, вы можете обнаружить, что ремонтируете свою электрическую коробку. Эти материалы позволяют вашим электрическим устройствам и светильникам сиять после завершения всего процесса.

Электрические шкафы

должны быть установлены на расстоянии не более четверти дюйма или 6 мм от поверхности гипсокартона, это касается не только дизайна, но и повышения безопасности и предотвращения электрических пожаров.

Электротехнические шкафы

спроектированы так, чтобы надежно удерживать домашнюю проводку для различных вещей, включая выключатели и розетки. Эти предметы различаются по размеру и форме, но обычно бывают одинарными или двойными.

Согласно NEC (Национальный электротехнический кодекс), статья 314.20, все электрические шкафы, которые вы устанавливаете на потолках и стенах, должны соответствовать стандартам безопасности. Для поверхностей, которые сделаны из негорючих смесей, гипс, штукатурка или бетон должны быть размещены на внешнем (переднем) крае шкафа, который не превышает 1/4 дюйма.

В случае, если ваша стена состоит из горючих элементов, таких как деревянная панель, край или угол вашей распределительной коробки должны в конечном итоге примыкать к поверхности потолка или стены.

Очень важно промыть электрические коробки в гипсокартоне, чтобы предотвратить неисправные электрические установки, которые могут вызвать пожары в доме, которые ежегодно приводят к миллиардам убытков и материальному ущербу и гибели людей.

Строгое соблюдение и жесткие стандарты электрических стандартов имеют решающее значение для электрических норм. Когда ваш электрический шкаф правильно промывают через гипсокартон, это сводит к минимуму основание стены; это снижает риск поражения электрическим током.

Очень важно соблюдать эту меру предосторожности в основном, если материалы ваших стен состоят из легковоспламеняющихся компонентов, таких как деревянные панели, синтетические материалы, в том числе наклейки из искусственной плитки, наклеенные на поверхности гипсокартона.

Заключение

Жизненно важно найти лучшие электрические коробки для ремонта или переделки дома.Правильный материал, тип и размер могут повысить безопасность, одновременно исключив риск, связанный с домашними пожарами из-за проблем с коротким замыканием.

Вышеупомянутый список предоставляет вам лучший выбор среди продуктов с наивысшим рейтингом и наиболее рекомендуемых продуктов, используемых лицензированными электриками и компетентными домашними мастерами. Учитывая жизненно важные факторы при покупке электрического шкафа, вы избавитесь от лишних сомнений и в кратчайшие сроки найдете идеальный вариант.

Всепогодные крышки ящиков

1 групповой выключатель / прокладка розетки

Наша цена: $ 0.33

4-дюймовая круглая прокладка

Наша цена: 0,43 $

2-х контактный выключатель / прокладка розетки

Наша цена: 0,68 $

1 групповой выключатель / прокладка розетки 4-дюймовая круглая прокладка 2-х контактный выключатель / прокладка розетки
Всепогодные чехлы One Gang - вертикальная пустая бронза

Наша цена: 1 $.11

4-дюймовые круглые водонепроницаемые крышки - одно отверстие 1/2 дюйма, серые

Наша цена: 1.91 $

4-дюймовые круглые водонепроницаемые крышки - одно отверстие 1/2 дюйма, белые

Наша цена: 1.91 $

Всепогодные чехлы One Gang - вертикальная пустая бронза 4-дюймовые круглые водонепроницаемые крышки - одно отверстие 1/2 дюйма, серые 4-дюймовые круглые водонепроницаемые крышки - одно отверстие 1/2 дюйма, белые
4-дюймовые круглые атмосферостойкие крышки - одно отверстие 1/2 дюйма, бронза

Наша цена: 1 $.91


(1)
Всепогодные кожухи One Gang - прямоугольный патрон с одним отверстием 1/2 ", белый

Наша цена: 2,03 $

Крышки для защиты от атмосферных воздействий One Gang - прямоугольный патрон с одним отверстием 1/2 ", бронза

Наша цена: 2,03 $

4-дюймовые круглые атмосферостойкие крышки - одно отверстие 1/2 дюйма, бронза Всепогодные кожухи One Gang - прямоугольный патрон с одним отверстием 1/2 ", белый Крышки для защиты от атмосферных воздействий One Gang - прямоугольный патрон с одним отверстием 1/2 ", бронза
4-дюймовые круглые всепогодные крышки - три отверстия 1/2 "бронза

Наша цена: 2 доллара.23

4-дюймовые круглые водонепроницаемые крышки - три отверстия 1/2 дюйма, белые

Наша цена: 2,23 $

Всепогодные кожухи One Gang - прямоугольный патрон с тремя отверстиями, 1/2 дюйма, серый

Наша цена: 2,23 $

4-дюймовые круглые всепогодные крышки - три отверстия 1/2 "бронза 4-дюймовые круглые водонепроницаемые крышки - три отверстия 1/2 дюйма, белые Всепогодные кожухи One Gang - прямоугольный патрон с тремя отверстиями, 1/2 дюйма, серый
Всепогодные кожухи One Gang - прямоугольный патрон с тремя отверстиями 1/2 ", белый

Наша цена: 2 доллара.23

Двухсторонние всепогодные крышки - заглушка, белая

Наша цена: 2,31 $

Двухсторонние всепогодные крышки - заглушка, бронза

Наша цена: 2,31 $

Всепогодные кожухи One Gang - прямоугольный патрон с тремя отверстиями 1/2 ", белый Двухсторонние всепогодные крышки - заглушка, белая Двухслойные водонепроницаемые крышки - заглушка из бронзы
Заглушки для отверстий 1/2 "серые

Наша цена: 2 доллара.91

Заглушки 1/2 "белые

Наша цена: 2,91 $

Заглушки отверстий 1/2 "бронза

Наша цена: 2,91 $

Заглушки для отверстий 1/2 "серые Заглушки 1/2 "белые Заглушки отверстий 1/2 "бронза
Монтажные проушины серые

Наша цена: 3 доллара.20

Внутренняя прокладка патрона

Наша цена: 3,20 $

Всепогодные чехлы на одну группу - 1 крышка тумблера

Наша цена: 3,56 $

Монтажные проушины серые Внутренняя прокладка патрона Всепогодные чехлы на одну группу - 1 крышка тумблера
Заглушки 3/4 "белые

Наша цена: 3 доллара.64

Заглушки отверстий 3/4 ", бронза

Наша цена: 3,64 доллара

Универсальные всепогодные чехлы, 1 шт.

Наша цена: 3,76 $

Заглушки 3/4 "белые Заглушки отверстий 3/4 ", бронза Универсальные всепогодные чехлы, 1 шт.
Крышки для защиты от атмосферных воздействий One Gang - Вертикальная одинарная розетка, серый цвет

Наша цена: 3 доллара.87

Крышки для защиты от атмосферных воздействий One Gang - Вертикальная одинарная розетка, белая

Наша цена: 3,93 $

Крышки для защиты от атмосферных воздействий на одну группу - вертикальная одинарная розетка, бронза

Наша цена: 3,93 $

Крышки для защиты от атмосферных воздействий One Gang - Вертикальная одинарная розетка, серый цвет Крышки для защиты от атмосферных воздействий One Gang - Вертикальная одинарная розетка, белая Крышки для защиты от атмосферных воздействий на одну группу - вертикальная одинарная розетка, бронза
Крышки для защиты от атмосферных воздействий One Gang - вертикальная двухсторонняя розетка, бронза

Наша цена: 4 доллара.07

Всепогодные чехлы One Gang - Вертикальный GFCI / Decorator Grey

Наша цена: 5,61 $

Всепогодные чехлы One Gang - Вертикальный GFCI / Decorator Белый

Наша цена: 5,61 $

Крышки для защиты от атмосферных воздействий One Gang - вертикальная двухсторонняя розетка, бронза Всепогодные чехлы One Gang - Вертикальный GFCI / Decorator Grey Всепогодные чехлы One Gang - Вертикальный GFCI / Decorator Белый
Hubbell 5180-0 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Gr

Наша цена: 5 $.76

Всепогодные чехлы One Gang - горизонтальные GFCI / Decorator Grey

Наша цена: 5,87 $

Всепогодные чехлы One Gang - горизонтальный GFCI / Decorator Bronze

Наша цена: 5,87 $

Hubbell 5180-0 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Gr Всепогодные чехлы One Gang - горизонтальные GFCI / Decorator Grey Всепогодные чехлы One Gang - горизонтальный GFCI / Decorator Bronze
4-дюймовые круглые водонепроницаемые коробки - пять отверстий 1/2 дюйма из бронзы

Наша цена: 6 $.89

Крышки для защиты от атмосферных воздействий One Gang - Серый вертикальный разъем питания

Наша цена: 7.20 $

Крышки для защиты от атмосферных воздействий One Gang - Серый вертикальный разъем питания

Наша цена: 7.20 $

4-дюймовые круглые водонепроницаемые коробки - пять отверстий 1/2 дюйма из бронзы Крышки для защиты от атмосферных воздействий One Gang - Серый вертикальный разъем питания Крышки для защиты от атмосферных воздействий One Gang - Серый вертикальный разъем питания
Во время использования всепогодные чехлы 1 бандаж

Наша цена: 7 $.36

Заглушки для отверстий 1 "серые

Наша цена: 7,43 $

Двухсторонние всепогодные крышки - 1 розетка GFCI и 1 дуплексная розетка серого цвета

Наша цена: 7.91 $

Во время использования всепогодные чехлы 1 бандаж Заглушки для отверстий 1 "серые Двухсторонние всепогодные крышки - 1 розетка GFCI и 1 дуплексная розетка серого цвета
Двухсторонние всепогодные крышки - 1 розетка GFCI и 1 дуплексная розетка белого цвета

Наша цена: 7 $.91

Двухсторонние всепогодные крышки - 1 розетка GFCI и 1 дуплексная розетка, бронза

Наша цена: 7.91 $

Двухсторонние всепогодные крышки - 2 крышки тумблера

Наша цена: 8,23 $

Двухсторонние всепогодные крышки - 1 розетка GFCI и 1 дуплексная розетка белого цвета Двухсторонние всепогодные крышки - 1 розетка GFCI и 1 дуплексная розетка, бронза Двухсторонние всепогодные крышки - 2 крышки тумблера
Carlon E98TSCN-CAR Крышка для защиты от атмосферных воздействий, 1 бандаж, 3 дюйма (W), серый

Наша цена: 8 $.37

Крышки для защиты от атмосферных воздействий на две группы - 2 одиночных розетки, серые

Наша цена: 8,45 $

Защита от атмосферных воздействий при использовании на глубину 1 шт.

Наша цена: 8,88 $

Carlon E98TSCN-CAR Крышка для защиты от атмосферных воздействий, 1 бандаж, 3 дюйма (W), серый Крышки для защиты от атмосферных воздействий на две группы - 2 одиночных розетки, серые Защита от атмосферных воздействий при использовании на глубину 1 шт.
Двухсторонние всепогодные крышки - 2 двойных розетки, белые

Наша цена: 9 $.25

Двухсторонние всепогодные крышки - 2 дуплексных розетки, бронза

Наша цена: 9,25 $

Hubbell 5101-6 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Вт · ч

Наша цена: 9,47 $

Двухсторонние всепогодные крышки - 2 двойных розетки, белые Крышки для защиты от атмосферных воздействий на две группы - 2 дуплексных розетки, бронза Hubbell 5101-6 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Вт · ч
Двухсторонние всепогодные крышки - 1 одинарная розетка и 1 двойная розетка серого цвета

Наша цена: 12 $.00

Металлические водонепроницаемые крышки при использовании - литье под давлением из алюминия, 1 группа, вертикальное, серое

Наша цена: 12,17 $

Во время использования всепогодные чехлы 2 группы

Наша цена: 12,45 $

Двухсторонние всепогодные крышки - 1 одинарная розетка и 1 двойная розетка серого цвета Металл при использовании погодостойкие кожухи - литой под давлением алюминий, 1 группа, вертикальный серый Во время использования всепогодные чехлы 2 группы
Металлические водонепроницаемые крышки при использовании - литье под давлением из алюминия, 1 группа, вертикальное, белое

Наша цена: 12 $.91

Металл при использовании погодостойкие кожухи - литье под давлением из алюминия, 1 группа, горизонтальная Gra

Наша цена: 13,01 $

Двухсторонние всепогодные крышки - 1 GFCI и 1 серая розетка с одной розеткой

Наша цена: 13,43 $

Металлические водонепроницаемые крышки при использовании - литье под давлением из алюминия, 1 группа, вертикальное, белое Металл при использовании погодоустойчивые крышки - литье под давлением из алюминия, 1 группа, горизонтальная граница Двухсторонние всепогодные крышки - 1 GFCI и 1 серая розетка с одной розеткой
Металл при использовании погодоустойчивые кожухи - литье под давлением из алюминия, 1 группа, горизонтальная, Whi

Наша цена: 13 $.45

Защита от атмосферных воздействий при использовании, 2-х канальная глубина

Наша цена: 14,24 $

Универсальные атмосферостойкие чехлы на 2 группы с переключателем

Наша цена: 16,12 $

Металл при использовании погодоустойчивые кожухи - литье под давлением из алюминия, 1 группа, горизонтальная, Whi Защита от атмосферных воздействий при использовании, 2-х канальная глубина Универсальные всепогодные чехлы на 2 группы с переключателем
Металлические водонепроницаемые кожухи во время использования - литье под давлением из алюминия, 2 группы, серый

Наша цена: 18 $.39

Металлические водонепроницаемые кожухи во время использования - литье под давлением из алюминия, 2 группы, белые

Наша цена: 19,00 $

Металлические водонепроницаемые кожухи во время использования - литье под давлением из алюминия, 2 группы, серый Металлические водонепроницаемые кожухи во время использования - литье под давлением из алюминия, 2 группы, белые

Выбор распределительной коробки для розетки или выключателя

Добавить электрическую розетку не так уж и сложно.Люди, занимающиеся самоделкой, которые устанавливают свой собственный телевизор, возможно, захотят добавить электрическую розетку перед установкой телевизора, чтобы сделать уборку вашего телевизора современным дизайном.

Для этого вам нужно учесть несколько вещей при выборе правильной электрической коробки и провода. Вот краткое руководство по различным электрическим коробкам для розеток и выключателей.

Типы электрических коробок

Сначала мы начнем с типа коробки. Есть несколько разных типов электрических коробок.

Металл или пластик, размеры и новая работа по сравнению со старой.

New Work: Это относится к новой конструкции, обычно это означает, что гипсокартон еще не был повешен, и вы можете установить коробку непосредственно на стойку с помощью гвоздя снаружи коробки.

Старая работа: это относится к строительному дому, старая рабочая коробка предназначена для крепления к гипсокартону либо с помощью бабочки с винтом, который крепится к гипсокартону, либо с помощью шурупов для гипсокартона.

Существует также Old Work Box с деревянной резьбой изнутри, на тот случай, если вы устанавливаете коробку с помощью шпильки. Это лучший и более безопасный способ крепления коробки к стойке, если это возможно.

Металл против пластиковой электрической коробки

В зависимости от того, какой провод вы собираетесь использовать, вы выбираете нужную электрическую коробку. Неметаллический провод, то есть провод Romex или NM (2 проводящих провода и заземление), используйте пластиковую электрическую коробку.

Металлический кабель, то есть проложенный в металлическом кожухе кабелепровода, использует металлический электрический шкаф.Металлическая коробка имеет внешний зажим, это помогает в случаях, когда через коробку проходит много проводов, и вам нужно место, чтобы не выходить за рамки кода. Это также более распространено в коммерческих условиях, поскольку защищает провод внутри.

Какой код для расчета размера коробки?

314,16 (В)

  • Одноканальные коробки: общая емкость 18 кубических дюймов позволяет использовать провода калибра 9 # 14, провода калибра 8 # 12 или провода калибра 7 # 10. Это емкость только для проводов.С одним устройством, добавленным в коробку, вычтите два провода в каждой категории.
  • Коробки с двойным зазором
  • : общая емкость 34,3 кубических дюйма позволяет использовать провода калибра 16 # 14, провода калибра 15 # 12 или провода калибра 13 # 10. Когда два устройства добавлены в коробку, вычтите по три провода в каждой категории.

Если вы просто добавляете розетку за телевизором или выполняете другую простую задачу, вам не нужно беспокоиться о таком расчете. Просто убедитесь, что у вас идет только входящий провод, а новый выходит, вы также можете запустить 2 выхода, если вы добавляете более одной розетки.Убедитесь, что ваш провод прикреплен к электрической коробке.

Один блок для 1 розетки или выключателя. Коробка Double Gang Box для 2 розеток, выключателей или смеси.

У вас также есть возможность купить ящик, который можно снимать по бокам, что позволяет добавлять коробки по ходу движения, превращая двойное в тройное или больше.

В этой статье я имею в виду розетку или коробку выключателя света. Есть еще много типов коробок, некоторые из которых предназначены для потолочных вентиляторов или осветительных приборов.Часть этой информации может быть полезной, а другая - нет для таких типов ящиков.

Я выбрал свою электрическую коробку и провод.

После того, как вы определились, какой тип проволоки и какой тип коробки вам нужен, следующим шагом будет выбор места, куда она будет проходить, обозначить размер коробки, разрезать гипсокартон, провести проволоку, выловить проволоку и установить новую розетку. . Я рекомендую сделать все это и на последнем этапе подключить новый провод к источнику питания.

В видео я демонстрирую небольшую работу, которую мы проделали в коммерческом здании. Как всегда, если вы находитесь в районе метро Phoenix и хотите, чтобы специалист Response Crew Handyman помогал в выполнении этого или любого другого проекта, отправьте нам сообщение или позвоните по телефону 480-525-9825

Пластиковые коробки для электропроводки - Underwood Mold Co.

В Underwood Mold пришел заказчик, чтобы создать целую линейку литых под давлением электрических коробок для жилищного и коммерческого строительства.Клиент будет конкурировать с давними промышленными производителями и выберет нас в качестве партнера из-за нашей 40-летней репутации в отрасли в качестве литьевого предприятия с опытом разработки оборудования, проектирования инструментов и способностью выполнять большие объемы заказов в сжатые сроки. .

Этот проект потребовал от нас построить 78 прототипов форм с одной полостью за восемь недель. Затем за 10 недель были изготовлены еще 64 многопозиционных пресс-формы. Формы из нержавеющей стали были построены для формования ПВХ, который, несмотря на то, что с ним сложнее работать, хорошо показал себя в наших процессах.Андервуд регулярно предоставлял заказчику отчеты о работе с инструментами для отслеживания сжатых сроков. После того, как инструменты были запущены в производство, производственные испытания и инспекция Underwood включали в себя размерные проверки при каждой смене, а также проверки соответствия и качества работы. В течение нескольких дней после запуска в производство мы начали еженедельные поставки готовой продукции нашим клиентам, демонстрируя гибкость, оперативность и надежность, которые Underwood предлагает всем своим клиентам.

Этот проект демонстрирует наш производственный опыт и вид совместной работы, который характеризует нашу способность удовлетворять потребности клиентов.

Все в команде Underwood, от высшего руководства до операторов, работали вместе, чтобы своевременно выполнить этот проект, от проектирования пресс-форм до отгрузки готовой продукции.

Если вы хотите узнать больше о том, как Underwood Mold может привлечь такое внимание к вашему следующему проекту литья, свяжитесь с нами сегодня .

Каждый этап проекта был завершен в срок и в рамках бюджета.

Пластиковая коробка Extender Goof Ring

Если ваша электрическая коробка установлена ​​слишком глубоко в стену, используйте это дурацкое кольцо, чтобы удлинить коробку так, чтобы она была заподлицо с поверхностью стены, фартука или гипсокартона.Этот удлинитель выходной коробки действует как искрогаситель для утопленной розетки или выключателя, который необходимо больше вытаскивать из электрической коробки, установленной за гранитом, плиткой, шкафом или другими толстыми поверхностями. Благодаря гибкой конструкции и сужающимся сторонам это удлинительное кольцо коробки может легко регулироваться до 1,5 дюймов. Кольцо Goof создает немного узкое отверстие для электрической коробки на поверхности (отверстие на 3/16 дюйма более узкое, чем в стандартной коробке), поэтому оно может быть хорошим решение для труднодоступных мест, если электрическая коробка отодвинута на 1/4 дюйма от поверхности.(Кольца Goof немного глубже, чем в обычном электрическом ящике.) Это решение может помочь в ситуациях, когда вы устанавливаете устройства между двумя препятствиями, которые расположены слишком близко друг к другу.

Примечание. Узких электрических коробок не существует, но если вам нужны тонкие настенные пластины, обратите внимание на узкие крышки розеток и пластины переключателей для различных размеров.

Характеристики

  • Коническое удлинительное кольцо глубиной 4-1 / 4 "x 2-5 / 16" x 1-13 / 16 "предназначено для вставки в электрические квадратные коробки с 1 секцией.
  • Расширители ящиков вставляются в стальные или пластиковые проемы ящиков размером 1-7 / 8 "x 2-7 / 8".
  • верхнее отверстие кольца - 2-13 / 16 дюймов в x 1-13 / 16 дюймов в ширину; базовое отверстие: 2-9 / 16 "В x 1-9 / 16" Ш
  • Искровое кольцо надевается на коробку и крепится с помощью винтов вашего электрического устройства, размер которых обычно составляет чуть менее 3/4 дюйма.
  • При необходимости приобретите длинные винты: электрические винты 1 дюйм или электрические винты 1,5 дюйма
  • внесен в список UL.
  • Обычно используется в качестве дуговой защиты или искрозащиты, чтобы увеличить глубину в утопленной розетке, когда электрические устройства расположены слишком далеко от стены.
  • Goof ring работает со всеми стандартными устройствами - кулисными переключателями Decorator, тумблерами, диммерами и дуплексными розетками.
  • Максимальное удлинение 1,5 "
  • Сделано в США компанией Arlington Industries.

Щелкните «Электрические розетки, переключатели света и диммеры для панелей переключателей», чтобы найти устройства черного, светло-миндального, коричневого, серого, белого, цвета слоновой кости или красного цвета.

Пластиковые электрические коробки и корпуса на продажу

Пластиковые электрические коробки и корпуса

Пластиковые электрические коробки и корпуса бывают разных стилей.Выбирайте из распределительных коробок, электрических корпусов с фланцами и без фланцев, клеммных соединительных коробок, проектных коробок, корпусов GPABS и FRABS, а также изолированных пластиковых и термопластичных корпусов. Найдите идеальную электрическую коробку, просмотрев множество размеров, материалов и комбинаций погодостойкости, пыле- и водонепроницаемости. В равной степени есть линейки, подходящие для проектов «сделай сам», и пластиковые электрические коробки и корпуса для коммерческого применения.

Внутри или снаружи

Электрические шкафы защищают хрупкое электронное оборудование от проникновения воды и пыли.Они также обеспечивают безопасность, защищая провода под напряжением от прикосновения. При выборе правильной распределительной коробки или корпуса для работы одним из самых важных факторов является то, где будет установлен блок. Для использования вне помещений важно выбрать блок с подходящей степенью защиты IP.

Степень защиты от проникновения (IP)

Степень защиты IP касается двух элементов: пыли и воды. Первая оценка колеблется от 0 (отсутствие защиты) до 6 (полная защита от пыли). Второй рейтинг относится к гидроизоляции и будет варьироваться от 0 до 8, что означает, что устройство можно погрузить на глубину более 1 метра без возникновения утечки.

Общие рейтинги IP

Пластиковые электрические шкафы и коробки доступны с различными степенями защиты IP. Как правило, IP56 указывает на то, что устройство защищено от пыли и способно выдерживать мощные водяные струи. Другой распространенный рейтинг - IP65. Это означает, что устройство полностью пыленепроницаемо и способно выдерживать обычные водяные струи.

Подземные и надземные установки

Пластиковые электрические коробки, соединяющие кабели под землей, должны иметь достаточный уровень гидроизоляции.Важно понимать среду, в которой будет находиться корпус или коробка. Например, гаражи и склады могут показаться довольно чистыми, но оба они могут быть очень пыльными, и поэтому подойдет блок с высоким рейтингом пыли (5 или 6).

Внутренние электрические коробки, наружные электрические коробки, кабелепровод, распорки

Электрические коробки, кабелепроводы и фитинги

Linden Lighting предлагает все необходимое для электротехнической продукции на нашем просторном складе на Linden Avenue.Из электрических ящиков и кабелепровода к стойкам и дорожке качения мы складываем все компоненты, необходимые для выполнения вашей работы сегодня.

Ассортимент нашей продукции постоянно меняется по мере появления на рынке новых продуктов, поэтому почаще проверяйте обновления или звоните нам, чтобы узнать об элементе или категории, не указанной ниже.
Свяжитесь с нами

  • 2

    Электрические коробки для установки вне помещений

  • Электрические коробки из ПВХ

  • Металлические электрические коробки

  • 3

    Кабельный канал

  • Кабельный канал MC

  • Кабельный канал EMT

  • ПВХ канал

  • 9057

    905

    Гальванизированный

  • Герметичный трубопровод

  • 4

    Фитинги кабелепровода

  • Пластиковые втулки

  • Корпуса кабелепровода

  • Кабельные хомуты

  • кабельные муфты Кабелепроводы
  • Колено кабелепровода

  • Держатели кабелепровода

  • Контргайки кабелепровода

  • 5

    Типы коробок

  • Вентиляторные шкафы

  • Напольные коробки

  • Настенные шкафы

  • Низковольтные шкафы

  • 6

    Стойка

  • Оцинкованная распорка

  • Стальная распорка

  • Алюминиевая распорка

  • Стойка 905
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
