Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным.  Он состоит из двух частей:

  1. Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
  2. Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

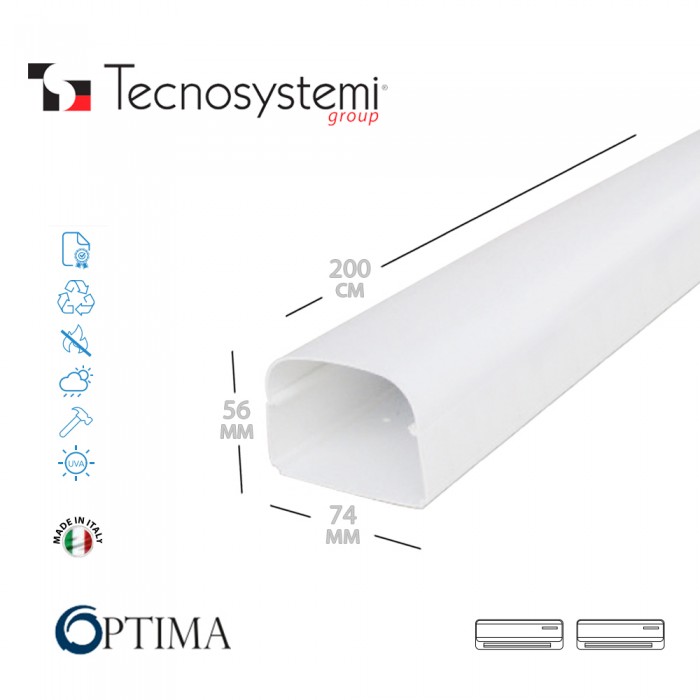

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

  • низкая цена;
  • небольшая себестоимость;
  • устойчивость к влаге, огню, агрессивным средам;
  • достаточная прочность;
  • электробезопасность;
  • широкая цветовая гамма;
  • возможность монтажа розеток и выключателей на верхней части;
  • легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

  • эстетичный вид;
  • безопасная эксплуатация проводки;
  • легкий доступ к кабелям и проводам;
  • не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

  1. Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
  2. Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
  3. Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
  4. Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.
  5. Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
  6. Гибкие (рис.
    е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
  7. Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
  8. Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
  9. Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.
  • Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке.

Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

  • S – сечение короба, мм3;
  • N – количество кабелей, шт.; d – диаметр кабеля, мм;
  • K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не  должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

  1. Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
  2. Начертить схему открытой проводки в доме или квартире.
  3. Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
  4. Подобрать нужный инструмент и крепеж для монтажа.
  5. Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

  • микро-каналы – 13х7 — 16х13;
  • мини-каналы – 33х10 — 40х16;
  • обычные размеры – 100х40 — 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

каналы - виды, размеры и цена, металлические и пластиковые

Главное назначение любого кабель-канала – это защита проводки от механического воздействия.

Такие приспособления для крепления проводов имеют много преимуществ:

  1. Создают эстетичный вид проводки.
  2. Упрощают монтаж.
  3. Обеспечивают доступ к проводам.
  4. Позволяют изменять и добавлять конструкцию проводки.
  5. Обеспечивают защиту проводки от физического воздействия.
  6. Создают противопожарную изоляцию проводов.

Перед монтажом канальной системы, следует учитывать и некоторые недостатки:

  1. При укладке прямолинейных линий устройств на неровной поверхности, невозможно избежать зазоров, которые могут деформировать кабель канал.
  2. При пониженных температурах, канальные элементы из пластика становятся хрупкими.
  3. Громоздкость конструкции при большом количестве прокладываемых кабелей ставит под вопрос ее эстетический вид.

Виды, материалы, форма

Кабель-каналы подразделяются по материалу.

Они могут быть:

Металлические

Изготавливают в основном из оцинкованной стали или алюминиевых сплавов. Их можно применять как внутри помещений, так и снаружи, они инертны к внешним климатическим воздействиям.Различают перфорированные и неперфорированные металлические канальные линии.

Перфорация обеспечивает проветривание и помогает избежать перегрева конструкции. Некоторые модификации металлических кабель-каналов используют с целью защиты при монтаже внутренней проводки, поэтому их монтируют непосредственно в бетон.

Пластиковые

Производят из негорючего поливинилхлорида со специальными добавками для придания прочности. При этом, они не теряют эластичность и способны восстанавливать свою первоначальную форму после небольшого механического воздействия. Материал устойчив к ультрафиолетовым лучам.

Наиболее распространены для устройства проводки внутри помещений. Они выполняют защитную функцию не хуже металлических изделий, но отличаются более низкой ценой.

Кроме того, они обеспечивают более эстетичный вид проводки и имеют разнообразную цветовую гамму, в том числе и под дерево. По своей форме, пластиковые изделия имеют прямоугольное, квадратное, треугольное или многогранного сечения. Они могут иметь одну, две или много секций для размещения проводов.

Многосекционный короб из пластика позволяет уложить одновременно провода и кабели разного размера и назначения.

Их удобно применять при укладке сложных схем конфигураций коммуникаций. Для этого, в комплекте с кабельными каналами продаются вспомогательные комплектующие элементы, что упрощает процесс монтажа. Это заглушки, соединители, тройники и другие элементы.

Пластиковые изделия подразделяют и по месту монтажа.

Существуют изделия:

  1. Для пола.
  2. Для стен.

Например, верх изделия для пола может иметь закругленную форму.

Широко распространены напольные канальные линии, совмещенные с плинтусом.

Независимо от материала, конструкция кабель-каналов одинакова и представляет собой короб разной формы с плоским основанием и съемной крышкой, закрепляющейся на основании путем защелкивания с помощью замкового соединения.

Такое устройство предусмотрено для внешней проводки. При внутренней проводке, в основном используют гибкие кабель-каналы с многожильным расположением проводов.

Размеры

При выборе изделий для монтажа кабельных линий следует обратить внимание на их размеры, которые должны соответствовать количеству размещаемых в них проводов.

Наиболее распространенными изделиями из пластика являются квадратные и прямоугольные формы сечений коробов, которые производят в стандартных размерах:12×12, 15×10, 16×16, 25×16, 20×10, 25×25, 40×16, 40×25, 40×40, 60×40, 60×60, 80×40, 80×60, 100×40, 100×60, 50×16, 70×20 см, где первая цифра – это размер основания, а вторая – это высота короба.

Длина кабельных полос составляет 2 метра. Иногда указывают размер полезного сечения канала, т. к. по правилам, при укладке проводов должно оставаться свободное пространство. Например, кабель с размерами 10×7 на 63 означает, что он имеет основание 10 см, высоту 7 см и полезное сечение 63 кв. см.

Монтаж своими руками

Клеевой способ крепления

Монтаж короба для прокладки открытой электропроводки можно провести самостоятельно.

Для этого следует соблюдать необходимые правила монтажа:

  1. Провода укладывают внутри коробки прямолинейно, не допуская витков и заломов.
  2. Проводка должна плотно прилегать к основанию короба, включая места изменения направления проводов.
  3. Размер короба должен предусматривать не менее 50% свободного пространства после размещения в нем проводов, т. к. в процессе эксплуатации проводка нагревается и необходим доступ воздуха для отведения тепла от нее.
  4. Должно предусматриваться минимальное соединение проводов внутри кабеля.
  5. Крепление короба осуществляется при помощи саморезов или клея в случае деревянной или гипсокартонной поверхности и дюбелями при установке короба на бетон.
  6. Предварительно подготовить необходимые инструменты и запастись материалом для монтажа в необходимом количестве.

Для успешного проведения работ понадобятся следующие инструменты:

  • саморезы, дюбели или клей;
  • болгарка;
  • уровень;
  • отвес;
  • отвертка;
  • карандаш;
  • нож;

Если проводов немного, можно использовать плинтус с кабель каналом внутри. В жилых помещениях распространенным является напольный способ крепления подводки по периметру стен.

Далее, необходимо произвести замер необходимых элементов конструкции и дополнительных элементов, а также диаметра проводов, который зависит от мощности потребления.

В самом конце нужно заготовить канальные элементы и вспомогательные аксессуары необходимого размера и количества с запасом, на случай порчи или ошибки в расчетах.

Схема монтажа углов и стыков

Кабель канал из пластика монтируется в следующем порядке:

  1. Проводится разметка расположения конструкции. При расположении канальной линии на стене для прямолинейности вертикального направления, применяют отвес, при горизонтальном положении – уровень. От правильно выбранной разметки зависит количество расходных материалов: типоразмеров кабельных каналов, заглушек, соединительных элементов, уголков и других комплектующих.
  2. Нарезается кабельный короб на отрезки, соответствующие проведенным замерам. Нарезку проводят болгаркой, пилой или ножом.
  3. Отрезки короба без крышки крепятся по разметке саморезами или клеем на гладкую стену или дюбелями на кирпичную или бетонную стену.
  4. Расстояние между креплениями должно быть не более 50 см.
  5. На углах, канальные участки крепятся встык и затем закрываются заглушками.
  6. При повороте направления кабельной линии, участки коробов в местах соединения подрезают под углом 45о и монтируют встык, или укладывают внахлест, предварительно удалив перегородки внутри короба на ширину канала. Эти рекомендации относятся к случаю, когда поворот осуществляется на 90о.
  7. При Т-образной схеме разводки, следует вырезать отверстие в боковой поверхности короба на ширину вертикальной планки, к которой он будет стыковаться, для вывода проводов.
  8. После крепления короба по всей разметке осуществляют укладку проводов, которые затем закрывают крышками. Предварительно крышки нарезают по размерам участков закрепленных кабельных каналов. Стыков на крышках не должно быть.

Если для прокладки проводки используются плинтусы с кабельными линиями, то подводить нужно только канальные линии от плинтуса до розетки.

Цена

Стоимость на изделия для укладки проводки зависит от следующих факторов:

  1. Качества материала (технических характеристик).
  2. Сложности формы и конструкции.
  3. Внешнего оформления.
  4. Размеров изделия.
  5. Производителя.

Цена чаще всего указывается за погонный метр или за 1 штуку.

Например, кабельный канал под сосну, имеющий размер 16*16, производителя PlastElectro стоит 49 р. за штуку. А изделие размером 12*12 с крышкой из белого пластика того же производителя имеет цену 16 р. за штуку.

Как видно, приобрести изделия по доступной цене не представляет проблем. При самостоятельном выполнении работ по монтажу кабельной линии ее устройство обойдется недорого. Выглядеть такая схема проводки будет аккуратно и, кроме того, обеспечит доступ к ремонту и модернизации системы в любое время.

Статья была полезна?

0,00 (оценок: 0)

как выбрать размер и тип короба для монтажа проводки

Скрытая электропроводка считается самой надёжной. Это исключает возможность повреждений провода и возникновения пожароопасной ситуации. В случаях, когда нет возможности скрыть провода в стенах, приходится протягивать их поверх стен.

Открытый метод монтажа чаще всего используют в деревянных постройках. В этом случае, в целях безопасности необходимо уложить провода в пластиковый короб. Установить короб просто.

На фото пластикового короба видно, настолько это простое устройство. В домашних условиях эту конструкцию может собрать любой человек.


Содержимое статьи

Пластиковый короб

Короба для электропроводки пластиковые бывают прямоугольной формы или квадратной, разного сечения. Конструкция устройства предельно простая. В днище есть отверстия для крепежа. Основание крепится к стене, в него укладывается провод, и закрывается сверху крышкой.

Если отверстия в нижней части отсутствуют, придется просверлить дырки самостоятельно. На боковых стенках основания есть выступы. Верхняя часть на них одевается и при нажиме руки легко защёлкивается.

Достоинства пластика

У современных пластиковых коробов масса достоинств. Это:

  • Доступная цена.
  • Влагостойкость.
  • Огнеупорность.
  • Гибкость.
  • Прочность.
  • Безопасность.
  • Выпускаются в разной цветовой гамме.
  • Легкие в монтаже.
  • Короба можно протирать влажной губкой.
  • Хорошо стыкуются с розетками и выключателями.

Промышленность выпускает различные виды пластиковых коробов, алюминиевых, изготовленных из других материалов.


Короба из металла

Металлические короба широко применяются при укладке электрических кабелей. Короба из нержавеющей стали хорошо переносят атмосферные воздействия. От коррозии их спасает покрытие из цинка или сплава из алюминия и цинка.

В целях безопасности в такие короба устанавливают кабели с усиленной изоляцией. Кабель-каналы из металла не следует использовать в местах с повышенной влажностью.

Требования

Пластиковые изоляторы в виде длинных коробочек можно использовать для открытой проводки. Грамотно установленные короба будут хорошо смотреться в любом интерьере. При монтаже в жилых и офисных помещениях соответствует нескольким, основным, требованиям:

  • Короб должен быть красивым на вид.
  • Обеспечивать легкую доступность к кабелю и проводу.
  • Не горючим.

Конструкции коробов

Размеры пластиковых коробов, как и конструкции, бываю разные по ширине. Есть лотки, в которые укладывают сразу несколько жил. Их разделяют внутренние перегородки. Крышки могут быть отдельными или одна на весь короб.


Короткий размер, применяют для прокладки провода к компьютеру, телефону или для телевизора. Проводка может быть установлена и на полу. Овальная защита не мешает передвигаться в помещении.

Пластиковые коробки надёжно закрывают провода, и, могут выглядеть эстетично в любом месте. Под потолком они похожи на плинтус Большие короба, в виде парапета, можно увидеть в подъездах жилых домов и учреждений.

Внешний вид коробов

По внешнему виду короба отличаются. И все детали оправданы. Перфорация, на боковых стенках коробов, делает конструкцию легче, увеличивает гибкость короба. Такие конструкции, прямоугольные и круглые, нужны для неровных поверхностей и изгибов. Они сделаны из пластика и резины. Вентиляционные короба применяются пластиковые и сделанные из стали.

В прозрачный короб размещают светодиодные ленты для рекламы и украшения зданий. Есть короба в виде проволочной сетки. Самые дешевые, вентилируемые, кабельные лотки устанавливают в технические и складские помещения. Профиль выдерживает значительную нагрузку, и вмещает в себя много кабелей.

Какой короб выбрать

Пластиковые короба считаются практичнее других по нескольким параметрам:

  • Лоток из пластика лёгкий.
  • Короб хорошо подгоняется к любому месту.
  • Материал отличается высоким изолирующим свойством.

Как рассчитать метраж

По длине, коробов нужно покупать немного больше, чем необходимо по длине проводки. К рассчитанному метражу необходимо добавить ещё примерно треть длины на разные погрешности и подгонку. При монтаже необходима и фурнитура:

  • Нужное количество уголков.
  • Поворотов.
  • Тройников.

Короб и фурнитура должны быть в сочетании по цвету. Чтобы не возникло разногласий, нужное количество деталей лучше подбирать сразу по оттенку.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Фото пластиковых коробов для электропроводки

Также рекомендуем просмотреть:

Вам понравилась статья?

пластиковые, металлические, соединительные и декоративные

Содержание статьи:

Любое помещение, особенно жилое, имеет систему электроснабжения. Она обеспечивает работу электрических приборов и освещения. Для создания электросети используются разные проводники – кабели, шнуры, провода. Они могут монтироваться открытым и скрытым способом. Во всех случаях для дополнительной защиты изделия применяются специальные короба и кабели, которые не допускают механического воздействия, а также уменьшают негативное воздействие окружающей среды. В продаже можно найти различные виды таких изделий со своими отличиями, требованиями к эксплуатации и характеристиками.

Что такое короб для электропроводки

Кабель-канал для проводки

Современные провода имеют большую прочность и надежность, а также устойчивость к климатическим условиям. Но этого не всегда достаточно, поэтому для улучшения безопасности применяются короба для электропроводки. Это изделия прямоугольной формы разных размеров и длины, в которые укладываются кабели. Обычно применяются при открытом способе проведения проводки.

Канал состоит из следующих деталей:

  • Основание (лоток). Это половина короба с основанием и боковыми стенами. В нем могут проделываться отверстия, благодаря которым изделие можно закреплять на стене и выполнять разводку проводов. В случае отсутствия таких отверстий приходится самостоятельно их сверлить в заранее отмеченных местах. Для фиксации верхней части на боковых стенках есть специальные выступы. Они являются замком.
  • Верхняя часть (крышка). По конструкции такая же, как и основания. По внутреннему периметру есть углубления для выступов с боковых стенок для фиксации. Наружная часть представляет собой гладкую поверхность, иногда с узорами.

Когда проводники проложены в основание, наверх надевается верхняя часть и закрывается. Она должна надежно фиксироваться и легко открываться. Важно заранее в магазине проверить этот факт, иначе эксплуатировать изделие будет проблематично.

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

  • Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
  • Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
  • Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
  • Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:
  • Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
  • Повышенная пожароопасность. Древесина может загореться от малейшей искры.
  • Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Изделия из дерева практически не используются. Но если владелец дома решил их поставить, следует обработать короба специальными защитными средствами.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

  • Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
  • Массовость производства пластмассовых изделий благодаря развитости современных технологий.
  • Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
  • Устойчив к механическим воздействиям.
  • Непроводимость электрического тока.
  • Возможность применения в условиях повышенной влажности.
  • Простота подключения и протяжки проводов.
  • Не требуется специальный инструмент.
  • Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Монтаж разных видов каналов

Напольный короб

Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

Вывести уложенную под плинтус электропроводку можно в любой удобной пользователю точке. Важным визуальным преимуществом является окраска таких коробов. Обычно их делают под дерево, благодаря чему их сложно отличить от обычного деревянного плинтуса.

Угловые

Использование углового кабель-канала

Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные

Парапетный кабель-канал под розетки и выключатели

Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Критерии выбора каналов

Виды соединений кабель-каналов

Для правильного выбора короба электрического для электропроводки нужно учитывать ряд факторов.

  • Размеры приспособления. Провод должен без трудностей умещаться в канал, но при этом не должно оставаться большое количество места. Также заранее нужно продумать, сколько кабелей будет помещено в один канал.
  • Материал короба. Определяется местом установки, климатическими условиями, финансовыми возможностями покупателя.
  • Короба для электропроводки имеют определенную длину. Рекомендуется их брать с небольшим запасом.
  • В случае укладки кабелей в доме рекомендуется брать легкие короба из пластика или металла, подходящие под дизайн помещения.
  • Обязательно потребуется приобрести дополнительную фурнитуру (фиксаторы, соединительные элементы). Она позволит надежно закрепить короб на поверхности.
  • Все крепежные детали и заглушки для расключения должны быть на месте. Важно проверить, открывается ли короб для кабеля руками. Мастер не должен прилагать больших усилий, чтобы снять верхнюю часть.
  • Внешний вид должен подходить под цвета комнаты, розеток, выключателей.

Не следует открывать электромонтажные кабель-каналы острыми предметами, такими как нож или отвертка. Они могут поцарапать короба, даже если они металлические. Также может быть поврежден сам кабель и его изоляция.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления

Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

  • Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
  • Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
  • Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
  • Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Рекомендации по монтажу

Схемы соединения кабель-каналов

Соблюдение инструкции по монтажу является обязательным пунктом при проведении работ. Есть ряд советов и рекомендаций, которые помогут облегчить установку и сделать ее более надежной.

  • Стена перед установкой короба должна быть выровнена. В ином случае надежное крепление короба не получится осуществить.
  • Если нужно соединить кабель-каналы в углах или сделать разветвления, нужно делать надрез под углом 45°.
  • Разрешено крепление каналов в вертикальной и горизонтальной плоскости без пересечений. Иные способы прокладки запрещены.
  • Перед тем как закрепить конструкцию, нужно сделать разметку поверхности с помощью карандаша.
  • Укладка кабель-каналов начинается с углов. Далее прокладываются сами линии.

Эти несложные советы помогут мастеру в создании качественной и надежной электропроводки в коробах.

Короб пластиковый Elettrocanali - Электроинжиниринг

Короб пластиковый производства Elettrocanali

Очень часто в жилых или офисных помещениях беспорядочно лежащие кабели и провода приносят большую головную боль, путаясь и загибаясь, тем самым создавая хаотичный вид, а в дальнейшем данная проблема может привести и к повреждениям проводов. И в случае неисправности даже одного провода может быть проблематично его отыскать. Как раз использование специальных коробов, кабель-каналов, позволит избежать данных проблем, компактно спрятав провода, увеличив безопасность работы всей системы. Короба представляют собой профиль прямоугольного сечения, в котором находится один или несколько проводов. Материал, из которого изготавливается этот короб, преимущественно алюминий или негорючий полимер, не поддерживающий горение. Данное приспособление достаточно легко крепится на стену, где не только не мешает, но и прекрасно вписывается в интерьер.

Elettrocanali – это итальянская группа предприятий, которая имеет четыре производственные мощности в Европе, при этом экспортируя свою продукцию в более чем сорок пять стран мира. Ассортимент итальянской компании очень разнообразен, постоянно расширяясь. Продукция компании имеет широкий диапазон: от распределительных щитов и систем крепления, до коробов, промышленных вилок и розеток. Благодаря 40-летнему опыту работы, Elettrocanali  гарантирует надежность своего оборудования. В линейке кабель-каналов компании представлены перфорированные и неперфорированные короба, находящие широкое распространение в строительстве и монтаже кабельных линий.

Пластиковые неперфорированные короба Elettrocanali применяются для наружной прокладки электропроводки с напряжением до 1000В. Монтаж осуществляется на наружные стены сооружений для защиты кабеля от воздействий погодных условий и ветра. Короб представляет собой полностью закрытое изделие. Благодаря специальной защелке гарантируется надежное удержание крышки кабеля-канала. Кабельные короба защищают кабели и провода от механических и коррозийных повреждений. Главное отличие между двумя коробами состоит в том, что в перфорированном коробе присутствует процесс перфорации, то есть обеспечивается доступ к кабелям за счет вырезки дополнительных отверстий. Но выбор осуществляется в зависимости от потребностей покупателя. Кабельный лоток, кабель-канал или так называемый неперфорированный короб обеспечивает наиболее надежную защиту.

Характеристики коробов Elettrocanali

  • класс защиты: IP44
  • минимальные размеры: 15х17
  • материал: пластик



Миникороб пластиковый
Артикул     Размеры, мм        Кол-во секций         Упаковка, м
ECMC2010 20x10 1 100
ECMC2210 22x10 2 100
ECMC3010 30x10 2 80
ECMC4010 40x10 3 60
ECMC1517 15x17 1 100
ECMC2517 25x17 80
ECMC4017 40x17 2 50
ECMC6017 60x17 3 70
ECMC5020 50x20 1 50
ECMC5021 2 50
ECMC5022 3 50
ECMC2525 25x25 1 100
ECMC4025 40x25 80
Короб пластиковый
Артикул Размеры, мм Кол-во секций Упаковка, м
ECCP2540 25x40   100
ECCP2560 25x60   70
ECCP2580 25x80   56
ECCP4040 40x40   70
ECCP4060 40х60   56
ECCP4080 40х80   40
ECCP40100 40х100   32
ECCP6040 60х40   50
ECCP6060 60х60   32
ECCP6080 60х80   36
ECCP60100 60х100   24
ECCP8040 80х40 2 40
ECCP8060 80х60 28
ECCP8080 80х80 30
ECCP80100 80х100 24
ECCP10040 100х40 28
ECCP10060 100х60 20
ECCP10080 100х80 24
   ECCP100100    100х100 16
ECCP12040 120х40 24
ECCP12060 120х60 20
ECCP12080 120х80 16
ECCP15060 150х60 4 16
ECCP20060 200х60 16
  Разделитель
ECSES 80-60-40   50
Угол внутренний
Артикул Размеры, мм
Упаковка, м
ECAI2010 20x10   10
ECAI2210 22х10   10
ECAI3010 30х10   10
ECAI4010 40х10   10
ECAI1517 15х17   10
ECAI2517 25х17   10
ECAI4017 40х17   10
ECAI6017 60х17   10
ECAI2525 25х25   10
ECAI4025 40х25   10
ECAI4040 40х40   10
ECAI6040 60х40   10
ECAI6060 60х60   10
ECAI8040 80х40   10
ECAI8060 80х60   10
ECAI8080 80х80   10
ECAI10040 100х40   10
ECAI10060 100х60   10
ECAI10080 100х80   10
ECAI12040 120х40   10
ECAI12060 120х60   10
ECAI12080 120х80   10
ECAI15060 150х60   8
Угол внешний
Артикул Размеры, мм
Упаковка, м
ECAE2010 20х10   10
ECAE2210 22х10   10
ECAE3010 40х10   10
ECAE4010 15х17   10
ECAE1517 25х17   10
ECAE2517 40х17   10
ECAE4017 60х17   10
ECAE6017 25х25   10
ECAE2525 40х25   10
ECAE4025 40х40   10
ECAE4040 60х40   10
ECAE6040 60х60   10
ECAE8040 80х40   10
ECAE8060 80х60   10
ECAE8080 80х80   10
ECAE10040 100х40   10
ECAE10060 100х60   10
ECAE10080 100х80   10
ECAE12040 120х40   10
ECAE12060 120х60   10
ECAE12080 120х80   10
ECAE15060 150х60   8
Угол плоский
Артикул Размеры, мм   Упаковка, м
ECAP2010 20х10   10
ECAP2210 22х10   10
ECAP3010 30x10   10
ECAP4010 40х10   10
ECAP1517 15х17   10
ECAP2517 25х17   10
ECAP4017 40х17   10
ECAP6017 60х17   10
ECAP2525 25х25   10
ECAP4025 40х25   10
ECAP4040 40х40   10
ECAP6040 60х40   10
ECAP6060 60х60   10
ECAP8040 80х40   10
ECAP8060 80х60   10
ECAP8080 80х80   10
ECAP10040 100х40   10
ECAP10060 100х60   10
ECAP10080 100х80   10
ECAP12040 120х40   10
ECAP12060 120х60   10
ECAP12080 120х80   10
ECAP15060 150х60   8
Соединитель линейный
Артикул Размеры, мм   Упаковка, м
ECGU2010 20х10   10
ECGU2210 22х10   10
ECGU3010 30x10   10
ECGU4010 40х10   10
ECGU1517 15х17   10
ECGU2517 25х17   10
ECGU4017 40х17   10
ECGU6017 60х17   10
ECGU2525 25х25   10
ECGU4025 40х25   10
ECGU4040 40х40   10
ECGU6040 60х40   10
ECGU6060 60х60   10
ECGU8040 80х40   10
ECGU8060 80х60   10
ECGU8080 80х80   10
ECGU10040 100х40   10
ECGU10060 100х60   10
ECGU10080 100х80   10
ECGU12040 120х40   10
ECGU12060 120х60   10
ECGU12080 120х80   10
ECGU15060 150х60   10
Соединитель Т-образный
Артикул Размеры, мм   Упаковка, м
ECT2010 20х10   10
ECT2210 22х10   10
ECT3010 30х10   10
ECT4010 40х10   10
ECT1517 15х17   10
ECT2517 25х17   10
ECT4017 40х17   10
ECT6017 60х17   10
ECT2525 25х25   10
ECT4025 40х25   10
ECT4040 40х40   10
ECT6040 60х40   10
ECT6060 60х60   10
Заглушка
Артикул Размеры, мм   Упаковка, м
ECTT2010 20х10   10
ECTT2210 22х10   10
ECTT3010 30x10   10
ECTT4010 40х10   10
ECTT1517 15х17   10
ECTT2517 25х17   10
ECTT4017 40х17   10
ECTT6017 60х17   10
ECTT2525 25х25   10
ECTT4025 40х25   10
ECTT4040 40х40   10
ECTT6040 60х40   10
ECTT6060 60х60   10
ECTT8040 80х40   20
ECTT8060 80х60   20
ECTT8080 80х80   20
ECTT10040 100х40   20
ECTT10060 100х60   20
ECTT10080 100х80   20
ECTT12040 120х40   20
ECTT12060 120х60   20
ECTT12080 120х80   10
ECTT15060 150х60   10
Держатель для провода
Артикул Размеры, мм   Упаковка, м
ECCO4040 40х40   25
ECCO4060 40х60   25
ECCO4080 40х80   25
ECCO40100 40х100   25
ECCO6040 60х40   25
ECCO6060 60х60   25
ECCO6080 60х80   25
ECCO60100 60х100   25
ECCO8040 80х40   25
ECCO8040 80х60   25
ECCO8080 80х80   25
ECCO80100 80х100   25
ECCO10040 100х40   25
ECCO10060 100х60   25
ECCO10080 100х80   25
ECCO100100 100х100   25
ECCO12040 120х40   25
ECCO12060 120х60   25
ECCO12080 120х80   25

Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета

Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

  • электрической проводки для снабжения питанием электрооборудования;
  • телефонных кабелей;
  • оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
  • линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

  • высокий уровень безопасности на протяжении всего срока эксплуатации;
  • простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
  • надёжная защита проводов от случайных механических повреждений;
  • ограничение несанкционированного доступа к проложенной проводке;
  • эстетическая привлекательность парапетных коробов, усиленная элементами декораций.
Рис. 2. Схема монтажа парапетного короба

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Виды

Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):

  • парапетный;
  • магистральный;
  • плинтусный;
  • напольный;
Рисунок 3. Виды изделий

В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.

Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:

  • по типу конструкции;
  • способу монтажа;
  • материалу, используемому при изготовлении.

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.

Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.

Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.

Охарактеризуем основные виды электромонтажных коробов, по их признакам.

По конструкции

Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.

Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом.  Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

Рис. 4. Перфорированный кабель-канал

Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.

Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления. Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.

По способу монтажа

С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.

Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.

Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.

Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.

Рис. 5. Внешний уголокРис. 6. Внутренний уголок

Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.

По материалу, из которого они изготовлены

Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

Рис. 7. Металлический кабель-канал

Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.

Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.

Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.

Рис. 8. Подвесной проволочный кабель-канал

Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.

В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Таблица 1.

Размер канала в мм Количество отрезков в упаковке, шт. Общая длина комплекта в м
12×12 100 200
15×10 100 200
16×16 70 140
25×16 42 84
25×25 30 60
30×10 50 100
40×16 24 48
40×25 16 32
40×40 12 24
60×40 20 40
60×60 12 24
80×40 15 30
80×60 12 24
100×40 12 24
100×60 9 18

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм2. Сечения кабель-канала, размером 12×12 мм = 144 мм2, вполне достаточно для монтажа такой проводки.

Палитра цветов

По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)

Рисунок 10. Пример расцветки кабель-каналов

Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.

Список литературы

  • А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  • М. А. Короткевич «Эксплуатация электрических сетей» 2014
  • Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
  • А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
  • Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003

Короба для проводки: характеристики и монтаж электропроводки

Сейчас каждое жилое помещение оснащается системой электрического снабжения. При этом её монтаж может проходить по двум направлениям. Она может быть скрытой, когда все провода спрятаны в стены комнат и открытой, где используют короб для проводки.

Они предназначены для того, чтобы спрятать от внешнего глаза провода и при этом обеспечить безопасную эксплуатацию их на протяжении длительного времени.

Что такое короб для электрической проводки

Ранее в основном электрические провода монтировали в стены. Впоследствии это вызывало немало неудобств. При проведении ремонтных работ скрытых участков электрического снабжения жилых помещений приходилось вскрывать всю проводку, что нарушало целостность стены.

Теперь же нет необходимости выполнять такие действия для скрытой системы благодаря использованию специальных коробов для открытой проводки.

Короб для проводки представляет собой изделие прямоугольной или квадратной формы в сечении имеющее разные размеры в длину.

Состоит оно из двух частей.

  1. Основание короба. Эта часть представляет собой половину изделия, которая имеет основание и боковые стенки. На его основании могут быть предусмотрены специальные отверстия для крепления короба к стене и последующей разводки. Если их нет, то необходимо при монтаже самому проделывать отверстия в нужных местах.

На боковых стенах конструкции находятся специальные выступы. Они располагаются в самом верху и служат в качестве специального «замка» для крепления верхней части короба.

  1. Верхняя часть короба. Она имеет конструкцию схожую с основание. При этом боковые стены на своих внутренних краях имеют небольшие углубления, которые необходимы во время крепления данного элемента к основанию короба. Верхняя часть элемента представляет собой гладкую поверхность, которая иногда может иметь различные узоры.

После выполнения всех работ верхняя часть устанавливается на основание и небольшим нажатием происходит фиксация «замков».

Размеры короба в сечении, а так же его форма зависят от вида провода, который будет использоваться при осуществлении разводки в квартире или частном доме, а так же наличия ответвительных участков цепи.

Виды коробов

На рынке материалов представлено большое множество изделий, которые различаются по нескольким направлением.

Есть несколько видов материалов, из которых происходит изготовление современных коробов под электропроводку в открытом исполнении.

Металлические

Их изготавливают из металла. При производстве используют специальные марки, которые менее подвержены воздействиям различных внешних факторов. Главным преимуществом данного вида есть его высокая прочность, что практически исключает возможность повреждения открытой электрической проводки с помощью ударов.

Среди недостатков данного типа короба для электропроводки можно выделить невысокую электрическую безопасность материала. Все провода, должны иметь хорошую изоляцию. Если этого не сделать, то будет высока вероятность повреждения изоляции в течение времени и подачи напряжения на корпус. При этом данный элемент из устройства защиты проводов превратиться в элемент возможного поражения человека током.

Так же металлические изделия не рекомендуется устанавливать в помещениях с повышенной влажностью. Вследствие постоянного воздействия воды они могут раньше времени выйти из строя из-за коррозии металла.

При монтировании системы открытой электрической проводки данный вид коробов необходимо разрезать с использованием специального инструмента (ножницы по металлу или ножовка), а так же делать отверстия, в основании изделия прибегая к помощи ручной или электрической дрели.

Такие работы тоже можно отнести к дополнительным неудобствам при использовании металлических элементов для электропроводки, особенно при обустройстве ответвительных участков.

Деревянные

Данный тип изделий имеет массу положительных свойств. Прежде всего, они изготавливаются из экологически чистого природного материала – дерева. Так же не проводит электрический ток и обладают высокой степенью безопасности.

К основным недостаткам относиться возможность быстрого выхода из строя вследствие неправильной эксплуатации изделия. Например, дерево подвержено разрушительному действию из-за влаги.

Их дополнительно стараются обрабатывать материалами повышающими стойкость элемента к вредному воздействию влажного климата. Это позволяет повысить надёжность, но полностью не устраняет данный фактор.

Ещё одним из недостатков является высокая степень горения материала. При возникновении короткого замыкания, может возникнуть возгорание изделия, которое впоследствии станет причиной пожара в помещении.

Поэтому изделия обрабатывают и специальными несгораемыми смесями, они значительно повышают их устойчивость к действию огня.

Для монтажа изделия необходимо использовать ножовку по дереву, а так же электрическую или ручную дрель, чтобы проделывать в нужных местах основания отверстия для крепления его к стене.

Пластиковые

Данный тип изделия сейчас имеет наибольшее распространение. Этому есть ряд объективных причин.

  1. Дешевизна материалов, из которых изготавливаются изделия.
  2. Наличие современных технологий позволяющих изготавливать их в больших количествах.
  3. Большая устойчивость материала к воздействию различных факторов (кислоты, огонь, влага и другие).
  4. Высокая степень устойчивости к различным механическим повреждениям.
  5. Не способность проводить электрический ток, что обеспечивает безопасность эксплуатации изделий как в условиях обычных помещении так и помещений с высоким уровнем влажности.
  6. Они довольно легко монтируются на стены помещений. Для их установки нет необходимости использовать дополнительные инструменты. Достаточно иметь под рукой строительный нож или ножницы.

  1. Могут выполняться в различной цветовой гамме, что позволяет органично вписывать их в дизайн помещений.
  2. В них можно провести монтаж электрических розеток, а так же при необходимости перенести их с одного места на другое используя ответвительные рукава.
  3. Возможно использовать одновременно изделия различного размера в сечении для организации ответвительных элементов внутренней сети.
  4. При необходимости можно добавлять электрические точки (розетки и выключатели) в любом удобном месте системы без проведения дополнительных монтажных работ.

Монтаж короба

Произвести работы связанные с разводкой необходимо после соответствующего анализа требований, которым должна удовлетворять монтируемая система.

Прежде всего, надо определиться с видом провода, который надо будет использовать в помещении при разводке, что в свою очередь зависит от нагрузки.

Исходя из размеров провода в сечении, и надо производить выбор.

Сейчас в основном для разводки применяют конструкции, изготовленные из пластика. Они надёжные и не требуют дополнительных инструментов при монтаже. Так же необходима и монтажная коробка для наружной проводки.

Специалисты рекомендуют использовать несколько основных типов, которые различаются по размерам в поперечном сечении.

В таблице представлены основные размеры данных элементов, которые рекомендуется использовать как в жилых, так и производственных помещениях для обустройства разводки систем электрического снабжения с ответвительными участками.

Таблица размеров коробок

Монтаж выполняется путём создания отверстия в стенах и крепления изделий. Потом проводится укладка кабелей и установка верхней крышки.При этом следует учитывать, что размеры 100*40 и 100*50 являются наиболее распространёнными при обустройстве систем электрического снабжения в жилых помещениях.

Такие элементы являются неотъемлемым элементов проводки в помещениях различного назначения. Их позволяет обеспечить своевременный доступ к проводке для осуществления ремонтных работ, а так же создать требуемый уровень электрической безопасности.

Как выбрать электрическую коробку

Шагов:

1. Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие коробки используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка обшивается металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Электрические коробки круглой формы используются для светильников на стене, как бра.

9. Распределительные коробки с вентилятором предназначены для удержания потолочных светильников с большим весом. Они продают и другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей. В целом он рекомендует пластиковые ящики для выключателей и розеток и металлические ящики для осветительных приборов. Металлические коробки необходимы, когда существующая проводка в доме представляет собой кабель с металлической оболочкой и должна быть связана с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальная помощь в этом проекте была предоставлена ​​Eaton и Eastman Electric.

Правила NEC для розеточных коробок Atlanta Electrician

Розеточная коробка - это конечная точка проводов или соединений для электропроводки или фитинга. Один из основных принципов, который уже следует соблюдать, заключается в том, что соединения проводов всегда должны находиться внутри розетки или электрической коробки. То же самое и с выключателями и розетками. Это предотвращает несчастные случаи, вызванные повреждением проводов или соединений, а также помогает сдерживать опасность возникновения искр и непреднамеренного нагрева в результате ненадежного соединения или обрыва цепи. Не использовать корпус чрезвычайно опасно, а также является незаконным и нарушением стандартов кодекса.

В этой статье мы рассмотрим некоторые стандарты кодов требований к установке розеток.

NEC предоставляет таблицы размеров электрических коробок в кубических дюймах. Фактический размер, который вы будете использовать, зависит от количества проводов, которые будут заключены в коробку.

Важно использовать электрическую коробку подходящего размера, чтобы предотвратить нежелательные поражения электрическим током и несчастные случаи.Если вы используете слишком маленькую коробку, провода будут скучены и изогнуты внутри коробки, что может привести к повреждению проводки и ослаблению соединений, что может вызвать электрическую дугу. Поддержание вашего электрического оборудования и инструментов в хорошем состоянии так же важно, как и проведение базовых испытаний.

Обратитесь к этому руководству NEC по размерам электрических коробок относительно количества используемых проводов, которое находится в Разделе 314. Это же положение также предоставляет руководство по измерениям соответствующего свободного пространства внутри коробки, в отношении проводника или сечения провода, который используется.

  • Используйте удлинитель коробки при установке электрической коробки на поверхность стены из горючего материала

Если ящик расположен за горючим материалом, например, деревом, такая установка может потенциально стать пожароопасной, если древесина подвергнется воздействию тепла и искр. Для решения этой проблемы можно установить металлическую или пластиковую надставку коробки. В противном случае электрическая коробка должна быть заподлицо с поверхностью стены, а не утопленной.

Всегда помните, что если вы используете металлический удлинитель на пластиковом корпусе, этот металлический удлинитель следует заземлить или подключить к заземляющему проводу с помощью зажима заземления и короткого провода.

  • Закрепить кабели зажимом или зажимом

Оставлять незакрепленные провода или кабели даже внутри коробки - это потенциально опасно. Острые края металлического ящика могут повредить провода, и даже незакрепленный провод внутри пластикового ящика может стать потенциальной опасностью возгорания, если не закреплен правильно.

К счастью, в настоящее время большинство боксов также оснащены встроенными кабельными зажимами. Или вы также можете приобрести одобренные кабельные зажимы. Для одиночных пластиковых коробок вы можете скрепить провода в пределах 8 дюймов от коробки.

  • Ящики всегда должны быть закрыты

Кодекс требует, чтобы розетки были закрыты. Коробки розеток для крепления светильников должны быть восьмиугольными или круглыми; ящики для выключателей или розеток должны быть закрыты приподнятыми квадратными крышками на 4 дюйма; плоские круглые закрывающие пластины, одобренные для использования в сухих помещениях, должны использоваться для неиспользуемых потолочных коробок; а для выключателей и розеток используйте крышку с вырезами.

  • Для потолочных вентиляторов используйте коробки с одобренным кодом, помеченные как «для использования с потолком»

Из-за динамической природы потолочных вентиляторов выходные коробки, используемые для таких типов установки, должны соответствовать нормам. Они имеют весовой рейтинг, соответствующий весу и ожидаемому тяговому усилию вентилятора, и могут быть установлены либо непосредственно на потолочной балке с деревянными блоками, либо на регулируемой распорке, которая охватывает расстояние между двумя потолочными балками. Эти типы ящиков могут иметь глубину от 1/2 до 2 1/8 дюйма.

Профессиональные электрики на www.electricianatlanta.net могут помочь вам со всеми вашими электрическими установками и ремонтом.

Провода, нужны коробки большего размера

Расчеты заполнения ящика выполняются, чтобы убедиться, что в электрическом ящике достаточно места для безопасного размещения проводов, стыков, кабельных зажимов (обычно их нет в пластиковых ящиках) и розеток или переключателей, которые вы собираетесь вставить в коробку.

Объем в кубических дюймах обычно указывается внутри неметаллических ящиков. Если это не так, вы можете измерить внутренние размеры коробки и сами рассчитать.

Вот как определить размер коробки, соответствующей требованиям NEC.

Шаг первый

Сложите провода и устройства, A K A «эквиваленты проводов» (провода, которые начинаются и заканчиваются в коробке - косички - не учитываются)

Каждый токоведущий провод = 1
Все провода заземления вместе = 1
Все зажимы вместе = 1
Каждая розетка или выключатель = 2

Шаг второй

Умножьте количество эквивалентов проводов (общее с первого шага) на их объемный коэффициент в кубических дюймах (указан ниже)

14-га.проволока занимает 2 куб. дюймов на провод
12-ga. проволока уходит 2,25 куб. дюймов на провод
10-ga. проволока уходит 2,5 куб. дюймов на провод
Если в коробке находятся провода разных размеров, используйте фактические объемные коэффициенты для проводов и наибольший объемный коэффициент для заземляющих проводов, устройств и зажимов.

Пример

Коробка из ПВХ имеет два кабеля 14/2, один кабель 14/3 и одну розетку. Коробка не имеет внутренних зажимов. Каков минимальный необходимый объем коробки?

Шаг 1.Подсчитайте количество проводников:
2 проводника на кабель 14/2 x 2 кабеля = 4
3 проводника в кабеле 14/3 = 3
Все заземления вместе = 1
Без внутренних зажимов = 0
Розетка розетки = 2
Всего эквиваленты проводов = 10

Шаг 2. Объемный коэффициент для 14-га. проволока 2 куб. в., итак:

10 эквивалентов проводов
x 2 куб. дюймы
= 20 куб. в коробке

Ящики одинарные трех размеров, 18 куб.дюйма, 20,4 куб. дюйма и 22,5 куб. дюймы. Хотя меньшие размеры дешевле, большие размеры позволяют избежать нарушений заполнения ящиков. 4-дюйм. Распределительная коробка решает большинство проблем с заполнением коробки. Наденьте штукатурное кольцо с одинарным или двойным набором штукатурки на одном уровне с гипсокартоном, и вы получите коробку, которую трудно переполнить.

Клиффорд А. Попеджой - лицензированный подрядчик по электричеству в Сакраменто, Калифорния. См. Его статью «Добавление внешней розетки» в выпуске журнала Fine Homebuilding за февраль / март 2004 г. (№ 161).

Фотографии: Энди Энгель

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Электротехника


В статье « Фитинги и опоры кабелепровода » я объяснил следующие моменты:
  • Типы фитингов и опор кабелепровода,
  • Примечания по поддержке кабелепровода.

Сегодня я объясню Типы электрических коробок следующим образом.

Для получения дополнительной информации вы можете просмотреть следующие статьи этого же курса:

1- Функции электрооборудования Ящики В любой установке электрические коробки используются для выполнения следующих требований:
  1. Электрические коробки закрывают проводное соединение или кабельные сращивания.
  2. Щит электрических коробок элементы деревянного каркаса зданий или другие горючие предметы электрические искры в случае неисправности проводки.
  3. Электрические коробки также защищают людей от случайного поражения электрическим током и сохраняют влагу и пыль нет проводных соединений или стыков.

2- Материалы электрических коробок Большинство электрических коробок изготавливаются из следующих материалов:
  1. Листовая сталь и окрашенная или оцинковка,
  2. Чугун,
  3. Алюминий,
  4. ПВХ или
  5. Прозрачный поликарбонат.

3- Где находится электрическая коробка требуется в системе электропроводки? Раздел 300.15 NEC содержит особые требования для случаев, когда требуется коробка или корпус кабелепровода система проводки. Как видно, есть общее утверждение с несколькими исключения. Коробка или корпус кабелепровода, соответствующие Статье 314, должны быть установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отрыва для подключения кабелепровода, электрического металлические трубки, поверхностные дорожки качения или другие дорожки качения.Коробка обязательна установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отвода для подключения кабеля типа MC, кабель с минеральной изоляцией, в металлической оболочке или другие кабели. Коробка должна быть установлен в точке соединения между любой такой кабельной системой и кабельным каналом система.
  • Ящики следует устанавливать только при необходимости. Слишком много коробок приведет к такому сращиванию проводов, что увеличивается вероятность проблем из-за неправильно сращенных проводов.

4- Общие Правила для ящиков

  • Все коробки должны быть достаточно большими обеспечить достаточно свободного места для всех проводников, которые будут закрыты внутри них, чтобы предотвратить переполнение и возможное физическое повреждение, когда устройства или стыки установлены или завершены.
  • Ни в одной коробке не разрешается иметь внутренняя глубина менее 1/2 дюйма.Коробка, предназначенная для установки заподлицо устройства должны иметь внутреннюю глубину не менее 15/16 дюйма.
  • В завершенных установках каждая Коробка должна иметь крышку, лицевую панель или навес для крепления.
  • Металлические крышки, используемые с Неметаллические коробки необходимо заземлить.
  • Ящики с подставками бывают требуется в вертикальных кабельных каналах, где вес кабеля может чрезмерная нагрузка на клеммы проводов.Эти опорные коробки для кабелепроводов часто встречается в многоэтажных зданиях, где используются тяжелые фидерные проводники.
  • Коробки доступны с различное количество заглушек (KOs) или pryouts (POs) для размещения различное расположение рычагов переключателей, ручек управления, розеток, или другие устройства.
  • Потому что так много разных производители предлагают эти электрические коробки, читателю рекомендуется проконсультироваться последние каталоги производителей для получения более подробной информации, чем можно здесь.

5- Монтаж электрических коробок

  • Любой тип коробки должен быть установлен заподлицо в стене или потолке из дерева или другого горючего материала. В этом Таким образом, материал, который будет гореть, хранится подальше от проводов в случае дуги или искры в коробке. Если коробка установлена ​​в стене или потолке из материала, не горит, коробка может быть утоплена до 1/4 дюйма.
  • Не менее 6 дюймов проводника необходимо оставить у розетки или распределительной коробки для подключения приборов или устройств.Эта измерение проводится с точки выхода проводника из кабелепровод или оболочка кабеля. Если проем коробки меньше восьми дюймов в любого размера, каждый проводник должен выходить на 3 дюйма за пределы отверстия.

6- Типы электрических коробок Есть много типов ящиков, используемых в монтаж кабелепровода. Приложение и условия площадки определяют тип используемой коробки.Электрические коробки могут делиться на:
  • Коробки розеточные,
  • Ящики для приборов,
  • Коробки тяговые и соединительные.

Ниже приводится список наиболее распространенных коробки и краткое описание их предполагаемого использования.

Первое: распределительные коробки

Розетки с правильной фурнитурой быть установлен в следующих местах:
  1. Каждая точка соединения проводов,
  2. Каждая розетка, точка переключения или соединение точка,
  3. Каждая точка подключения для подключения кабелепровод и другие дорожки качения,
  4. Переходы от кабелепровода к открытым кабелям.

  • Широкий выбор стандартных металлических и неметаллических электрические или розеточные коробки доступны для установки выключателей и розетки, соединяющие осветительные приборы и защитные стыки. Только обсуждаются и проиллюстрированы наиболее часто используемые коробки и их особенности в этом курсе.
  • Тип шкафов, используемых в качестве розеток и ящики для устройств для поддержки, ограждения и крепления электропроводки, например, выключатели, розетки или другое оборудование на одной вилке или ремне доступны в различных размерах и формах.Эти корпуса можно использовать в одном, два, три и более типов банд.

6,1 Коробки розетки прямоугольные
  • прямоугольный розетки предназначен для установки одиночного выключателя или дуплексной розетки. Также называется устройством коробки, они обычно монтируются вертикально в стенах, прикрепляя их к стенным стойкам в новое строительство.
  • прямоугольный розетки могут быть собраны вместе с соответствующими коробками, чтобы получить одну коробку с двумя громкость.После удаления противоположных съемных сторон каждой коробки, они скреплены винтами в один жесткий блок. Ящики с гангстерами могут принимать два переключателя или две дуплексные розетки с соответствующей проводкой.

6,2 Восьмиугольные розеточные коробки
  • Восьмиугольник, часто называемый «Коробка для светильников», соединяет светильники. Коробки Octagon имеют защитные крышки. проводники, когда коробка используется как распределительная коробка. В таблице 314-16 (a) перечислены размеры коробок с устройствами или без них, но можно использовать только провода №14–6. используемый.Доступны восьмиугольные коробки разных размеров для размещения кабеля. зажимы, фитинги и устройства (выключатели или розетки).
  • Эти коробки обычно измеряются по диагонали, где их фактические размеры составляют 4 дюйма, но у них номинал 4 дюйма. размеры при измерении между их плоскими стороны. Их можно прикрепить к потолочным балкам или стойкам гвоздями или шурупами, или может поддерживаться телескопическими металлическими скобами, которые проходят между смежные балки.Эти ящики часто используются для крепления светильников, если в ящике, на крышке ящика или на поперечных ремнях есть шпильки или засосы.

  • Ящики для опорных осветительных приборов и Лопастные потолочные вентиляторы бывают круглого и восьмиугольного типа.
  • Обычно коробки с устройствами не принимаются для крепления или поддержки осветительных приборов. Одна из причин в том, что Коробки для устройств имеют от 6 до 32 отверстий под винты, а коробки круглой или восьмиугольной формы имеют 8-32 отверстия для винтов с резьбой, чтобы выдержать вес осветительного прибора.

6,3 Ящики для потолочных панелей круглые
  • Круглый потолочные поддоны с диаметры 3,25 дюйма применяются аналогично восьмиугольным коробкам. потому что они могут быть установлены на стенах или потолках для поддержки осветительных приборов. Круглые коробки глубиной 0,5 дюйма имеют объем 4 дюйма. 3 , и те, которые имеют глубину 0,75 дюйма, имеют объем 5,5 дюйма. 3 . Выбор внутренних кабельных зажимов предлагается с этими коробками, и они могут принимать круглые крышки, подходящие как для круглых, так и для восьмиугольных коробок.

  • В квадратной коробке четыре дюймов на четыре дюйма. Они есть достаточно большой, чтобы разместить два переключателя или две дуплексные розетки в одной коробке или защитить кабельные стыки.
  • Это включает переключатели, термостаты, таймеры и розетки. У них больше кубический дюйм объема, чем восьмиугольные коробки, и позволяет проводить больше проводов установлен. У них также есть аксессуары, такие как гипсовые (грязевые) кольца для крепления приспособления или устройства. Он также функционирует как распределительная коробка или тяговая коробка.
  • Если используется квадратный металлический ящик, он может быть используется для поддержки приспособления или устройства, в зависимости от типа поднятого крышка б / у. Эти покрытия часто называют «гипсовыми» или «грязевыми» кольцами.
  • Квадратные коробки также обычно устанавливаются вертикально в стены, прибивая их к стойкам во время оригинального строительство. Для этих ящиков доступен широкий выбор крышек, с различными вырезами для доступа к переключателям на ремнях или обнажить оба выхода двойных розеток на ремне.Одиночные переключатели или дуплексные розетки могут быть установлены в эти коробки, если крышка адаптера с центрально расположенным вырезом.

  • Монтажный ящик или розетка на поверхности. Его часто называют «Удобная коробка». В служебном ящике переключатели, розетки, термостаты или кнопочные блоки. Коробка имеет глубину минимум 1,5 дюйма. Коробки должны соответствовать минимальной емкости в кубических дюймах на количество проводников на Таблица 314-16 (a) и Таблица 314-16 (b) Статьи 314 в NEC.Подсоедините кабелепровод к любому из выбивных отверстий. дырочки в коробке. Этот тип ящика используется для открытых работ.

6.6 Коробка для кабельного ввода
  • Коробка устройства кабелепровода устанавливается в гипсокартон. Боковые стороны можно снять, чтобы увеличить прикрепляя еще одну коробку. Это называется «группировка ящиков». Коробка кабельного устройства устанавливается в офисах и домах для выключателей и сосуды.

  • Кладочная коробка представляет собой специальный трубопровод коробки.Кладочная коробка устанавливается в бетонные блоки и кирпичные стены. Каменная коробка доступна в различных размерах. не увеличивается.

  • Всепогодный бокс - это специальные коробки для кабелепроводов, которые используются снаружи и во влажной среде. или влажные места. Всепогодный бокс изготовлен из тяжелого литого металла и имеет резьбовую втулку для подсоединения к кабелепроводу.

В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.

Как выбрать размер распределительной коробки - TechTalk Blog

Электричество питает устройства, которые заставляют работать современный мир, от холодильников до телевизоров и промышленного оборудования. Но для того, чтобы правильно настроить и распределять электричество в домах и на предприятиях, требуется много специального оборудования. Это оборудование включает кабелепроводы, кабельные каналы и устройства, которые мы обсудим в этой статье: распределительные коробки.

Когда электрик создает разветвления и ответвления в соединениях проводов, проходящих через кабелепроводы и кабелепроводы, они заключают точки соединения в распределительную коробку.Распределительная коробка обеспечивает защиту этих чувствительных соединений от непогоды, случайного контакта, взлома и других опасностей, которые могут повредить проводку.

Ниже мы поговорим о том, как правильно подобрать распределительную коробку и определить, какие атрибуты она должна иметь. Прежде чем мы углубимся, мы обсудим некоторые основные принципы, которые каждый должен знать о том, что такое распределительная коробка и как она работает.

Что такое распределительная коробка?

Распределительная коробка - это электрический кожух, который защищает электрические проводники в точках соединения, нарезки и вытягивания. Эти корпуса позволяют электрикам легко получить доступ к проводникам для выполнения работ, когда это необходимо, одновременно защищая проводники от повреждений и несанкционированного доступа.

Иногда можно услышать термин «распределительная коробка», используемый для обозначения коробки для электрических приборов. В истинном техническом определении распределительной коробки провода должны подключаться только к другим проводам и дорожкам качения. Однако на практике этот термин также часто используется для обозначения многих других типов электрических коробок, в которых провода подключаются к приспособлению, такому как потолочный вентилятор, выключатель света или настенная розетка.

Для получения дополнительной информации о различных применениях и конструкциях распределительных коробок обязательно ознакомьтесь с нашим полным руководством по типам распределительных коробок.

Соображения при выборе размера распределительной коробки

Размер соединительной коробки имеет решающее значение для обеспечения правильного функционирования распределительной коробки. В слишком маленькой распределительной коробке электрику, возможно, придется чрезмерно согнуть проводники, чтобы полностью уместить их внутри коробки, что может повредить изоляцию проводов. Слишком близко расположенные проводники и другие компоненты также могут создавать помехи или создавать опасные условия.

Статья 314 Национального электротехнического кодекса содержит большинство основных правил, которым вы должны следовать при выборе и установке распределительной коробки. Эти правила подробно описывают требуемый размер распределительной коробки в зависимости от количества и размера проводов и фитингов, заключенных в коробке.

При определении подходящего размера распределительной коробки вам потребуется рассчитать как объем коробки, так и заполнение коробки. Что означают эти понятия?

  • Объем коробки - это общий закрытый объем распределительной коробки, включая любое расширенное пространство, обеспечиваемое такими приспособлениями, как куполообразные крышки или удлинительные кольца.
  • Заполнение коробки - это общее пространство, занимаемое компонентами, которые будут содержаться в соединительной коробке.

Объем ящика всегда должен быть больше или равен заполнению ящика. Для расчета объема коробки и заполнения коробки вам потребуются таблицы из NEC 314.16 и знания о том, как ими пользоваться. Далее мы рассмотрим, как использовать эти важные инструменты.

Как выбрать размер распределительной коробки (от 18 AWG до 6 AWG)

Если размер проводов в вашей распределительной коробке составляет от 18 AWG до 6 AWG, воспользуйтесь таблицами NEC 314.16, чтобы определить минимальный объем вашей распределительной коробки. Для вашего удобства здесь воспроизведены таблицы.

Вот таблица 314,16 (A), в которой указан объем коробки для металлических распределительных коробок обычных торговых размеров:

В этой таблице содержится много информации, поэтому уделите минуту изучению всех ее характеристик. В столбцах слева перечислены стандартные размеры стандартных коробок и типы распределительных коробок. В центральных столбцах указан минимальный объем распределительной коробки этих размеров в сантиметрах и дюймах, а в столбцах справа указано максимальное количество проводников в корпусе в зависимости от размера проводника.

Обратите внимание, однако, что вы можете использовать эту таблицу как есть, только если ваша распределительная коробка не требует каких-либо припусков по объему для таких устройств, как переключатели и кабельные зажимы. Для большинства приложений это бывает редко, поэтому обычно вам также необходимо рассчитать заполнение поля и сравнить его с этой таблицей.

При расчете заполнения распределительной коробки обратитесь к таблице 314.16 (B):

В этой таблице указаны отдельные объемы для проводников разных размеров AWG.Чтобы упростить расчет, NEC также предоставляет стандарты в 314.16 (1) - 314.16 (5) для расчета заполнения коробки для различных типов проводникового оборудования с использованием значений объема проводника для размеров проводников, связанных с оборудованием.

Ниже приведены упрощенные и сокращенные версии стандартов NEC 314.16 (B):

  1. Заливка проводника: проводники, проходящие через коробку или заканчивающиеся внутри нее, считаются как один объем проводника. Проводники минимум в два раза превышают минимальную длину свободного проводника в NEC 300.14 считаются как два резюме. Проводники, начинающиеся и заканчивающиеся внутри коробки, не учитываются.
    • Пример: 2 стандартных проводника 14 AWG = 2 провода 14 AWG = минимальный объем 4 кубических дюйма
  2. Заполнение зажима: Любое количество кабельных зажимов внутри коробки считается вместе как один CV, исходя из имеющегося наибольшего проводника . Зажимы вне коробки не учитываются.
    • Пример: 2 х стандартных кабельных зажима 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов
  3. Опорные фитинги Заполнение: каждый крючок светильника или стержень светильника засчитывается как один CV, исходя из имеющегося наибольшего проводника.
    • Пример: 3 х 12 AWG стойки светильника = 3 х 12 AWG CV = минимальный объем 6,75 кубических дюймов
  4. Заполнение устройства или оборудования: Каждая группа из одного устройства считается как два CV, исходя из наибольшего проводника, заканчивающегося на устройство. Ярмо с несколькими бандажами шириной более 50 мм (2 дюйма) считается как два CV для каждого блока, исходя из самого большого проводника, который заканчивается на устройстве.
    • Пример: 1x 14 AWG хомут / хомут = 2x 14 AWG CV = минимальный объем 4 кубических дюйма
  5. Заполнение заземляющего проводника оборудования: Любое количество заземляющих проводов или перемычек считается одним CV.Если в вашей коробке есть дополнительный набор проводов для изолированной клеммы заземления (как указано в NEC 250.146 (D)), эти проводники учитываются как дополнительный одиночный CV.
    • Пример: 2 заземляющих проводника 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов

После того, как у вас будут соответствующие значения, вы сложите их вместе, чтобы получить заполнение коробки. Сравните заполнение ящика с объемом ящика из таблицы 314.16 (A), чтобы найти минимальный объем ящика, который вам понадобится.Если все ваши проводники одинакового размера, вы также можете быстро оценить, подойдут ли ваши проводники, посмотрев на правую колонку с указанием максимального количества проводников для каждого размера коробки.

Есть несколько важных предостережений, о которых следует помнить при использовании этих таблиц, в том числе:

  • На распределительных коробках стандартного размера не напечатан их объем, поэтому вам нужно использовать эти таблицы, чтобы определить их объем . Объем коробок нестандартных размеров и неметаллических распределительных коробок должен быть указан на самом электрическом шкафу.
  • Некоторые типы компонентов не учитываются при расчете заполнения ящика. К ним относятся косички, кабели и фитинги дорожек качения, такие как втулки и контргайки, соединители проводов и некоторые другие типы мелких компонентов.
  • Все описанные здесь требования являются минимальными. В случае сомнений всегда лучше использовать электрический шкаф большего размера, чем необходимо. Единственным недостатком является потенциально более высокая стоимость корпуса большего размера и занимаемое пространство, но даже эти недостатки могут быть смягчены путем тщательного планирования участков кабелепровода для использования меньшего количества распределительных коробок большего размера.

Наконец, помните, что ничто не заменит соблюдение полного кода NEC при определении размеров распределительной коробки. Это руководство представляет собой быструю и легкую отправную точку, но убедитесь, что вы полностью ознакомились с соответствующими разделами NEC 314, прежде чем выбирать распределительную коробку.

Выбор размера распределительной коробки (4 AWG и выше)

Если ваши проводники имеют размер 4 AWG или больше, вам нужно будет придерживаться другого набора стандартов для определения размеров вашей распределительной коробки.Эти большие разъемы могут легко повредить изоляцию, если их вставить в слишком маленькую распределительную коробку, поэтому минимальный размер должен быть рассчитан на основе расположения разъемов и их размера.

Стандарты для этих проводов большего размера можно найти в NEC 314.28. Вот основные процедуры определения размеров распределительной коробки с проводниками 4 AWG или выше, в зависимости от того, какой тип разъема вы используете внутри коробки:

  • Прямые отводы: расстояние от входа проводника до противоположной стены. Размер корпуса должен составлять , по крайней мере, в восемь раз больше торгового размера самой большой кабельной дорожки, входящей в корпус .
    • Пример. Если вы устанавливаете прямую тягу 3-дюймовой дорожки качения через распределительную коробку, коробка должна быть не менее 24 дюймов с одной стороны, чтобы выдержать тягу. (8 x 3 = 24)
  • Угловые зазоры: расстояние от входа проводника до противоположной стены корпуса должно быть в как минимум в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус , плюс сумма торгового размера любых других дорожек качения в том же ряду и стене .
    • Пример: Для углового натяжения 3-дюймовой дорожки качения с другой 2-дюймовой дорожкой качения, входящей в ту же стену, коробка должна быть не менее 20 дюймов с одной стороны. ((6 x 3) + 2 = 20)
  • U-образные тяги: расстояние от входа проводника до противоположной стены корпуса должно быть в как минимум в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус, плюс сумма торговых размеров других кабельных каналов на той же стене .
    • Пример: для U-образной тяги 3-дюймовой дорожки качения, которая выходит из коробки через другую 3-дюймовую дорожку качения на той же стене, коробка должна быть не менее 21 дюйма с одной стороны.((6 x 3) + 3 = 21)
  • Соединения: расстояние от входа проводника до противоположной стены шкафа должно быть в как минимум в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в шкаф, плюс сумма торговых размеров других желобов на той же стене .
    • Пример: для сращенного проводника с тремя 3-дюймовыми дорожками качения, входящими в одну стену, размер коробки должен быть не менее 24 дюймов с одной стороны. ((6 x 3) + 3 +3 = 24)
  • Расстояние между дорожками качения: минимальное расстояние между дорожками качения, содержащими один и тот же соединитель, должно быть в как минимум в шесть раз больше торгового размера самой большой дорожки качения , измеренное с близкого расстояния. край до ближайшего края входов дорожки качения.
    • Пример: Для углового натяжения 3-дюймовой дорожки качения ближние стороны входа и выхода дорожки качения должны находиться на расстоянии не менее 18 дюймов. (6 x 3 = 18)

Если у вас есть более одного типа подключения в одной коробке, используйте наибольшее измерение. Например, возьмем сценарий, в котором у вас есть прямая тяга и тяга под углом в распределительной коробке. Расчет прямого натяжения требует 24-дюймовой коробки, в то время как расчет угла натяжения требует только 21-дюймовой коробки. В этом случае вам нужно будет использовать более крупный размер и приобрести 24-дюймовый корпус.

Какие размеры распределительной коробки доступны?

Polycase предлагает наружные электрические распределительные коробки в широком диапазоне стандартных размеров корпуса NEMA. У нас есть полный выбор металлических и неметаллических распределительных коробок, которые созданы в соответствии с высочайшими стандартами защиты от проникновения NEMA и IP, включая популярные рейтинги, такие как корпуса NEMA 4X и корпуса IP68.

Наши распределительные коробки также легко модифицировать с помощью вырезов в корпусе, изготовленных на заказ, независимо от их размера.Мы можем выполнить большинство типов вырезов по индивидуальному заказу с минимальным браком и сверхточными допусками всего +/- 0,005 дюйма. Если вам нужен быстрый набор стандартных вырезов дорожек качения, наша серия Polycase SK оснащена простыми в использовании заглушками, которые идеально подходят для многих распространенных конфигураций распределительных коробок.

В Polycase мы упрощаем поиск подходящей распределительной коробки для вашего приложения благодаря дружелюбной и компетентной службе поддержки клиентов и лучшему в отрасли выбору электрических шкафов.Просто позвоните нам по телефону 1-800-248-1233, чтобы получить подробные инструкции по выбору размера распределительной коробки, или свяжитесь с нами через Интернет, чтобы задать свои вопросы.

Кредиты изображений

Grigvovan / Shutterstock.com

Фото smile / Shutterstock.com

Alena TS / Shutterstock.com



Пластиковые распределительные коробки, электрические коробки из ПВХ G & Supply

Распределительные коробки
Электрические распределительные коробки из ПВХ - это корпуса для поверхностного монтажа без входных ступиц, что позволяет соединять несколько кабелепроводов и сращивать провода внутри .Все распределительные коробки включают крышку и крепежные винты и могут включать или не включать монтажные ножки, в зависимости от размера. Напишите нам с любыми вопросами.

Необходимо вырезать круглое отверстие подходящего размера для входа кабелепровода. Переходники с наружной резьбой или переходники для распределительной коробки могут использоваться для крепления ПВХ-труб к коробке. Электрические распределительные коробки из ПВХ могут быть залиты бетоном или заглублены, но не имеют гарантии или не указаны как водонепроницаемые при любых обстоятельствах.

G&S Supply поддерживает большой запас распределительных коробок производства Kraloy, Cantex и других производителей размером до 12 x 12 x 6, а также около 24 x 24 x 6 и 24 x 24 x 8.Другие нестандартные размеры изготавливаются на заказ в течение 3-5 рабочих дней, для получения дополнительной информации позвоните нам.

Поставляемые коробки внесены в списки UL и имеют размеры до 12x12x6 и эквивалентны коробкам, производимым Cantex, Kraloy, Carlon, Thomas and Betts и другими производителями промышленных стандартов. В зависимости от размера и производителя распределительной коробки из ПВХ, которая имеется в наличии, некоторые размеры имеют встроенные монтажные ножки, некоторые - монтажные ножки и винтовые вставки для крепления ножек к дну коробки. Если расположение или тип монтажных ножек имеют решающее значение для вашего приложения, позвоните нам и сообщите о своих потребностях.

Доступны соединительные коробки из ПВХ нестандартного размера размером до 48 дюймов x 48 дюймов x 36 дюймов. Мы также можем поставить соединительные коробки с откидными крышками и желобами из ПВХ различной длины и размеров. Свяжитесь с нами по электронной почте для запроса предложения.

внесены в список UL с рейтингом NEMA 6P согласно Разделу 314.29, за исключением NEC. Коробки изготовлены из термопласта и снабжены уплотнительной крышкой, закрепленной винтами из нержавеющей стали. Они обеспечивают защиту от падающей грязи, воды из шланга, образования льда и попадания воды при длительном погружении.

• Для внутреннего и наружного использования

• Термопластическая конструкция для долговечности

• Герметичная крышка, прикрепленная винтами из нержавеющей стали

• Не допускает ржавчины и коррозии

• NEMA 6P и рейтинг 4 / 4x

• CSA и внесены в список UL и имеют класс пожарной безопасности для обеспечения безопасности

7 типов электропроводки

Термин «электрический канал» относится к прочным трубкам или другим типам кожухов, используемых для защиты и обеспечения маршрута для отдельных проводников электропроводки. Кабелепровод обычно требуется там, где проводка обнажена или может быть повреждена. Трубопровод может быть выполнен из металла или пластика и может быть жестким или гибким. Все кабелепроводы устанавливаются с совместимыми фитингами (муфтами, коленами, соединителями) и электрическими коробками, как правило, из одного или подобного материала. Кабелепровод должен быть установлен в соответствии с Национальными электротехническими правилами (NEC) и всеми применимыми местными правилами.

Существует семь различных типов кабелепроводов, обычно используемых в жилых и коммерческих помещениях.

Жесткий металлический трубопровод - RMC и IMC

Жесткий металлический трубопровод, или RMC, представляет собой усиленную оцинкованную стальную трубу, которая устанавливается с помощью резьбовых фитингов. Он обычно используется на открытом воздухе для защиты от повреждений, а также может служить структурной опорой для электрических кабелей, панелей и другого оборудования. RMC продается длиной 10 и 20 футов и имеет резьбу на обоих концах.

Промежуточный металлический кабелепровод, или IMC, представляет собой более тонкую и легкую версию жесткого металлического кабелепровода, одобренный для использования во всех тех же приложениях, что и RMC.Поскольку IMC легче и проще в эксплуатации, чем RMC, он чаще встречается в новом строительстве.

Электрические металлические трубки - EMT

Другой пример жесткого электрического кабелепровода - EMT (электрические металлические трубы), которые чаще всего изготавливаются из оцинкованной стали, но также могут быть из алюминия. EMT также называют «тонкостенным» трубопроводом, потому что он тонкий и легкий, особенно по сравнению с RMC. EMT является жестким, но его можно согнуть с помощью простого инструмента, называемого трубогибом.

EMT устанавливается с помощью муфт и фитингов, которые фиксируются установочными винтами или зажимами компрессионного типа.Сама трубка не имеет резьбы, как у RMC и IMC. Стандартные размеры EMT включают 1/2 дюйма, 3/4 дюйма и 1 дюйм. Он обычно используется для прокладки открытой внутренней проводки в жилых и легких коммерческих зданиях. При установке на открытом воздухе в незащищенных местах он должен быть собран со специальной водонепроницаемой арматурой.

Электрические неметаллические трубки - ENT

Электрические неметаллические трубки (ЛОР) - это гибкие гофрированные пластиковые трубки, устойчивые к воздействию влаги и огнестойкости.Его легко согнуть и установить с помощью защелкивающейся или клееной пластмассовой фурнитуры. В отличие от EMT, неметаллические трубки нельзя устанавливать в открытых местах, поэтому их обычно используют внутри стен. Помимо установки в стандартные деревянные или металлокаркасные стены, ЛОР может быть установлен внутри бетонных блоков и может быть покрыт бетоном. Из-за синего цвета одной из распространенных марок этого трубопровода ЛОР получил прозвище «трубка смурфа », в честь персонажей мультфильма «Смурфики».

Гибкий металлический трубопровод - FMC и LFMC

Гибкий металлический трубопровод (FMC) также называют «Гринфилд» по имени его изобретателя. Он имеет спиральную конструкцию, что делает его гибким, поэтому он может проникать сквозь стены и другие конструкции. Стандартный FMC используется в сухих помещениях, часто для коротких пробегов между стенным ящиком и двигателем или стационарным устройством, например, мусоропроводом.

Водонепроницаемый гибкий металлический трубопровод (LFMC) - это особый тип гибкого металлического трубопровода с пластиковым покрытием, который используется с герметичными фитингами для обеспечения водонепроницаемости. Он обычно используется с наружным оборудованием, например, с кондиционерами.Взаимодействие с другими людьми

Жесткий трубопровод из ПВХ

Жесткий поливинилхлорид (ПВХ) похож на пластиковую водопроводную трубу и устанавливается с помощью пластиковых фитингов, которые наклеиваются на место. Его можно гнуть после нагревания в переносном обогревателе. Поскольку трубопроводы и фитинги склеены вместе, узлы трубопроводов могут быть водонепроницаемыми, что делает ПВХ пригодным для прямого закапывания в землю во многих случаях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
