Пластиковые короба для электропроводки: Короб пластиковый для кабеля и проводки купить по низкой цене в Москве и с доставкой по России в СветЭлектро

Содержание

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

1
Зачем нужны и как устроены кабельные короба?
2
Материал изготовления
3
Конструкции и размеры
- 3.1
  Плинтусные
- 3.2
  Напольные
- 3.3
  Парапетные
- 3.4
  Мини
- 3.5
  Угловые
- 3.6
  Перфорированные
- 3.7
  Гибкие
- 3.8
  Прозрачные
- 3.9
  Проволочные
- 3.10
  Лестничные
4
Количество замков
5
Цветовые решения
6
Как выбрать кабельный короб?
7
Порядок монтажа и укладки проводов
- 7.1
  Подготовка стен и инструментов
- 7.2
  Процесс монтажа
- 7. 3
  Рекомендации по монтажу
8
Фотогалерея
9
Видео «Выбор и установка кабельного канала»
*
Комментарии и Отзывы

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

эффективная защита от внешних воздействий;
простота установки;
возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

пластмассовые кабельные каналы не подвержены воздействию ржавчины;
легкие по весу;
удобство и быстрота монтажа;
установка крышки возможна без применения инструментов;
потребитель может самостоятельно обрезать короб под нужную длину;
в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

защита электроцепей от электромагнитных помех;
хорошая ударопрочность — около 20 Дж;
пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
огнеупорность каналов;
устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

способу монтажа;
габаритам;
ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

внешние и внутренние уголки;
заглушки;
специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

5*1,2 см;
7,5*1,7 см;
9,2*2 см;
16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

с шириной — 8 см, 10 см, 12 см, 15 см;
высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

внешние и внутренние углы;
разветвительные составляющие;
заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

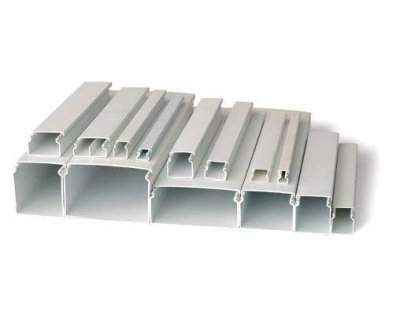

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
доступная для большинства потребителей цена;
перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

гибкость, что позволяет произвести их монтаж в любом месте;
снижение уровня шума;
эффективная защита электроцепей при их укладке в жестких условиях;
взаимозаменяемость участков электропроводки;
удобство установки;
легкость изделий благодаря небольшой массе;
полный доступ к электроцепям после их укладки в короба;
пониженный износ проводов благодаря их надежной защите;
устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
для подключения розеток и переключателей используются изделия размером 2 см;
чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

потребитель может изогнуть короб под любым углом;
хорошая изоляция электроцепей;
надежная защита проводки от возгорания;
при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

экономичность благодаря низкой цене;
возможность циркуляции воздуха внутри, что предотвращает перегрев;
потребитель в любой момент может получить доступ к электроцепям;
быстрая установка изделий, осуществляемая посредством саморезов;
можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

высота — 3, 5, 8 либо 10 см;
ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

каналы могут оснащаться крышкой или использоваться без нее;
изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
Сделайте схему разводки электропроводки по комнатам.
Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

на окрашенную поверхность;
на деревянную поверхность;
на стены из гипсокартона, гипсового волокна;
на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

Короб с просверленным отверстием прикладывается к стене.
С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
Стены пробиваются в размеченных местах.
Производится установка дюбелей.
Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Плинтусный тип изделий

Напольные короба

Парапетная разновидность

Угловой короб

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

Загрузка …

Кабель каналы: виды, размеры, цвета, монтаж

Один из способов открытой прокладки проводов в квартирах и домах — кабель каналы. Они используются в тех случаях, когда скрытая прокладка по каким-то причинам невозможна или нежелательна.

Содержание статьи

1 Определение, строение, назначение
2 Виды и размеры
- 2.1 Плинтусные кабель каналы
- 2.2 Напольные
- 2.3 Парапетные
- 2.4 Мини
- 2.5 Угловые
- 2.6 Для светодиодных лент
- 2.7 Металлические лотки для прокладки кабеля
3 Правила монтажа
- 3.1 Как выбрать размер
- 3.2 Порядок и особенности монтажа

Определение, строение, назначение

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод. При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок. Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик. Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай.

Виды и размеры

Виды кабель каналов отличаются друг от друга в основном формой, только в некоторых используется специальные материалы — например, прозрачный пластик или алюминий и его сплавы.

Есть разные модели для разных случаев

Плинтусные кабель каналы

Если хотите скрытно проложить кабели и не долбить при этом стены — присмотритесь к плинтусным кабель каналам. Это своеобразные пластиковые плинтуса, во внутренние полости которых укладываются провода. Есть они в разном цвете, подойдут к оформлению в разных стилях.

Пластиковые кабель каналы плинтусного типа

Производители целые системы плинтусных кабельных каналов кроме длинных лотков выпускают целый ряд дополнительных устройств, позволяющих собрат конструкцию любой формы. Это наружные и внутренние углы, разной формы отводы, заглушки, монтажные и мультимодульные коробки, на которые можно установить выключатели и розетки.

Также есть вариант с установкой розеток прямо на уровне плинтуса. Для пожилых людей этот вариант не лучший, а для молодежи низкие наклоны не проблема. Зато не так привлекает внимания.

Розетку можно установить прямо на уровне плинтуса

Данный тип кабель каналов выпускается в разных цветовых вариациях — от белого, серого и черного до окраски имитирующей древесину и металлическую поверхность. Недостаток — довольно высокая цена, хотя она не сравниться с оплатой за штробление стен.
