Из чего состоит пирог водяного теплого пола? Технология правильного монтажа в Инжиниринговом агентстве

Пирог водяного теплого пола и как правильно его «готовить»

18 июня 2021 г. Комментариев — 0

Чаще всего мы показываем уже конечный результат — правильно уложенные трубы из сшитого полиэтилена на фольгированной подложке. А что же под ней? Как правильно расположить все слои так, чтобы не потерять тепло? Мы попросили наших мастеров рассказать о технологии укладки водяного теплого пола. Итак, из чего же состоит правильный водяной теплый пол в Инжиниринговом агентстве (слои снизу вверх):

• черновая стяжка
• пенополистирол ~3-5 см
• демпферная лента по периметру
• теплоизоляционная подложка ~2-3 мм
• трубы теплого пола со скобами ~2 см
• финальная стяжка под напольное покрытие

Таким образом, общая высота правильного пирога водяного теплого пола с учетом стяжки и финишного покрытия будет около 10 см. Поэтому для такой системы отопления нужно предусмотреть особые условия заранее, если не хотите поднимать в последний момент уровень пола.

ВАЖНО! Продумайте заранее все работы, посоветуйтесь не только со строителями, но и нашими независимыми специалистами!

Исходя из типичных ошибок заказчиков, советуем тщательно выбирать бригаду строителей монтажников и заранее связываться с теми, кто будет проводить инженерные коммуникации. А еще лучше организовать встречу на объекте инженеров и строителей вместе.

Для чего нужна теплоизоляция в правильном пироге водяного теплого пола

Из школьного курса физики мы с вами знаем, что тепло поглощается более холодной материей, т.е. уходит туда, где холоднее. А холоднее всего в доме где? — в подвале, под полом. И чтобы тепло не уходило в этот подпол, под трубы стелится толстый слой теплоизоляции. Материал обладает повышенной теплоотдачей и не позволит просто так уходить теплу вниз.

Еще одна функция теплоизоляции — крепление труб водяного теплого пола специальными скобами.

Так как изоляция довольно плотная, но податливая, то крепить трубы не так уж и сложно при наличии специального инструмента.

Совет: если теплый пол укладывается на первом этаже, то выбирать пенополистирол нужно толщиной 5 см; во всех остальных случаях подойдет и 3 см.

И третья особенность теплоизоляции: она разграничивает черновую и финишную стяжку. При нагревании теплоносителя, сами трубы расширяются, при этом расширяется и бетон (подробнее об этом ниже). Чтобы защитить возможно неправильно залитую черновую стяжку от разрыва, как раз и пригодится теплоизоляция.

Особенности стяжки под и над водяным теплым полом

В наши услуги по укладке водяных теплых полов иногда входит заливка стяжки, поэтому мы знаем все особенности необходимой смеси. Для заливки черновой стяжки под водяной теплый пол следует использовать определенную марку бетона, обычно это бетон М150 или М300 (150-й бетон используется в строительстве жилых зданий, 300-й — в промышленности и на складах). Как мы писали выше, работающий теплый пол нагревает бетон и сверху, и снизу. Чтобы стяжка не трескалась и не вздувалась, в нее необходимо добавлять пластификатор.

Также и демпферная лента очень важна. Ее способность оказывать сопротивление давлению расширяющегося бетона играет важную роль в долговечности всей системы водяного теплого пола.

Как заказать водяной теплый пол в Инжиниринговом агентстве

Правильно уложенный водяной теплый пол прослужит 25-50 лет! Так и есть, ваш теплый пол будет греть долгие годы и окупится в ближайшие 2-4 года экономией и комфортом. А купить все для теплого пола в Симферополе и по Крыму можно, обратившись к менеджерам и специалистам по установке:

• отдел продаж, проектно-монтажный отдел: +7 (978) 224-52-57.

На наш е-mail: [email protected] можно отправлять планы/чертежи/схемы помещения, в ответ мы высылаем коммерческое предложение по продаже оборудования и установке.

Стоимость установки водяного теплого пола от 400 р/м2! Цена материалов от 1200 р/м2.

До -10 на монтаж водяного теплого пола при покупке оборудования!

Цены на водяной теплый пол

конструкция, достоинства и недостатки, варианты укладки, технология монтажа

Пирог теплого пола по грунту: конструкция, достоинства и недостатки, варианты укладки, технология монтажа

Обустройство пола — один из самых важных моментов при ремонте или строительстве. А если речь идет о частном доме, этот вопрос стает еще острее. Во многих проектах домов очень часто проектируют полы по грунту, это достаточно надежный и один из самых практичных и недорогих вариантов. В настоящее время теплые полы с каждым днем стают все более восстребованными и популярными, поэтому многие отдают предпочтения именно этому виду отопления в доме. Надежная теплоизоляция пола обеспечит тепло и уют в нем, а также значительно снизит затраты на его содержание. Ведь теплые полы прекрасно сохраняют тепло в доме, создают комфортные условия для проживания, а в некоторых случаях заменяют центральное отопление.

Содержание

• Что такое пирог теплого пола по грунту
• Из чего состоит пирог теплого пола по грунту
• Достоинства и недостатки теплого пола по грунту
• Варианты укладки пирога теплого пола
• Технология монтажа пирога теплого пола

Что такое пирог теплого пола по грунту

Устраивая полы по грунту, обязательным моментом является их

теплоизоляция, благодаря этому получается многослойная конструкция, которую очень часто называют пирогом теплого пола. Данная конструкция во многом напоминает слоеный пирог, так как состоит из нескольких слоев. Хочется сказать, что строительство пола по грунту во многом зависит от состояния грунта. Он должен соответствовать некоторым требованиям. Например уровень грунтовых вод должен находиться на глубине 5- 6 метров, грунты не должны быть рыхлыми, например, песчаными или черноземными. Кроме этого, необходимо учитывать нагрузку на пол. Нужно заметить, что пирог теплого пола должен обеспечивать:

• теплоизоляцию помещения;
• защиту от грунтовых вод;
• звукоизоляцию в доме;
• предотвращать от накопления водяных паров внутри пола;
• обеспечивать комфортные условия для проживания.

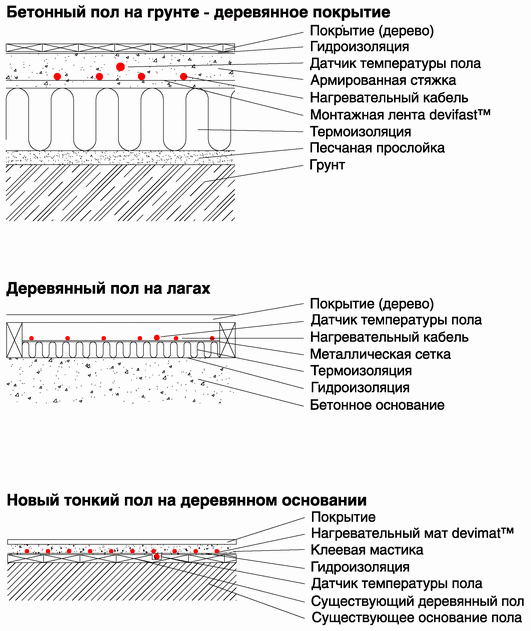

Из чего состоит пирог теплого пола по грунту

По своей конструкции пирог теплого пола по грунту состоит из нескольких слоев, укладка каждого слоя происходит поэтапно.

• Перед укладкой пирога, грунт требует некоторых подготовительных работ. Это очистка грунта от травяного покрова, мусора и различных предметов. А также тщательное выравнивание поверхности.
• Далее идет слой песка. Песок можно использовать любой, но его необходимо хорошо утрамбовывать.
• Следующий слой подсыпки — гравий или щебень. Благодаря этому слою грунтовые воды не имеют возможности подниматься, а также, за счет него, происходит дополнительное выравнивание поверхности. Его толщина составляет примерно 7−8 см.
• Следующий слой — армированная металлическая сетка, она отлично укрепляет бетонную стяжку. Также на ней можно закрепить отопительные трубы. Есть ли необходимость ее использовать, решать специалистам.
• Делают черновую стяжку с использованием бетона, толщина которой должна быть в пределах 5−10 см.
• Затем размещают гидроизоляционную пленку или специальную мембрану. Основной задачей гидроизоляционного слоя является предотвращения поглощения влаги бетоном. Поэтому пленку кладут внахлест. Для того, чтобы не было щелей закрепляют стыки строительным скотчем.
• Размещают слой выбранного утеплителя. В качестве утеплителя многие специалисты советуют применять вспененный пенополистирол или же плотный полистирол с фольгированным покрытием.
  Если нагрузка на пол большая, то используют плиты. Толщину слоя выбирают в зависимости от климатических условий региона.
• Снова гидроизоляционная пленка или же рубероид (его кладут в один или два слоя).
• И конечный этап — чистовая стяжка, которая является основой для финишного напольного покрытия. Обычно ее толщина бывает от 7 до 10 см, для данной стяжки армирование обязательно.

В зависимости от конструктивных особенностей пола и некоторых других немаловажных факторов, пирог теплого пола по грунту может иметь другой состав и различную толщину.

Достоинства и недостатки теплого пола по грунту

Достоинства:

• безусловно, к основным достоинствам теплого пола по грунту относится, его надежная защита дома от холода и морозов. Независимо от температуры грунт, на котором размещен теплый пол, всегда имеет плюсовую температуру;
• в качестве утеплителя полов по грунту можно выбрать практически любой теплоизоляционный материал. Для гидроизоляции отлично подойдет рубероид или же специальная пленка. А поверхность такого пола, также можно отделать любым из выбранных вами напольных покрытий;
• при устройстве такого пола нагрузка идет непосредственно на грунт и можно не производить специальные расчеты. В тех местах, где нагрузка будет значительной, лучше всего увеличить толщину пирога теплого пола;
• кроме этого, можно самому сделать теплоизоляционный слой потолще, или же что-то поменять в данной конструкции;
• теплый пол по грунту можно применять в качестве основного отопления в доме, так и в качестве дополнительного;
• данные полы быстро нагреваются и распределяют равномерно тепло по помещению, тем самым предотвращают появления сквозняков, что чревато для здоровья жильцов дома;
• теплые полы по грунту имеют
  отличную звукоизоляцию;
• прекрасная защита от плесени, сырости и различных микроорганизмов.

Недостатки:

• теплый пол, в зависимости от конструктивных особенностей, может значительно уменьшить высоту помещения;
• в случае неполадки данной системы очень сложно и дорого обойдется демонтирование слоев пола;
• иногда это достаточно длительная и сложная процедура, которую желательно выполнять во время строительства дома;
• необходимость учитывать положение грунтовых вод.

Варианты укладки пирога теплого пола

Существует несколько вариантов укладки пирога теплого пола по грунту. Это может зависеть от уровня прохождения грунтовых вод, эксплуатационных нагрузок на пол, вида теплого пола и некоторых других факторов. Вышесказанный вариант можно считать основным, где в качестве основного подстилающего слоя идет

бетонный слой. Выполняется укладка пирога и другим способом, где бетонный слой заменяет песчаная подушка, ее толщина 100- 150 мм. Последовательность та же, хотя обеспечить ровное основание намного сложнее, нежели при бетонной стяжке.

В зависимости от теплоизоляционных материалов, также могут быть различные варианты пирога теплого пола. Выбирая в качестве утеплителя пенополистирол, укладка пирога будет следующая:

• слой гравия 30 см;
• бетонная стяжка 10 — 15 см;
• слой гидроизоляции;
• пенополиуретан;
• бетонная стяжка, которую армируют стальной сеткой.

Превосходный утеплитель — минераловатные плиты, котрые имеют высокую плотность, устойчивы к деформации и долговечны. Данный материал советуют укладывать в два слоя. Для меньшего поглощения влаги обрабатывают водоотталкивающим составом. Используют в качестве утеплительного слоя в пироге теплого пола и керамзит. Это достаточно простой и недорогой вариант. При укладке пирога применяя керамзит, как утеплитель, можно не укладывать дополнительную гидроизоляцию, также керамзит заменяет слой гравия и стяжки. Есть еще несколько довольно-таки эффективных способов укладки пирога теплого пола с использованием некоторых других теплоизоляционных материалов.

Технология монтажа пирога теплого пола

• перед тем как осуществлять монтаж, необходимо провести некоторые предварительные работы, о которых мы говорили ранее.
• затем разравнивают поверхность грунта и тщательно его трамбуют.
• засыпают толстый слой песка (для этих целей подойдет практически любой песок). Для лучшего уплотнения многие рекомендуют полить его водой.
• для защиты от влаги и холода, насыпают на утрамбованный песок слой щебня или керамзита высотой около 10 см;
• выполняют черновую стяжку, при желании также можно использовать армированную сетку.
• Поверх черновой сяжки укладывают слой гидроизолирующего материала, в качестве которой может быть использована простая полиэтиленовая пленка.
• На следующем этапе монтируется утеплитель.
• На утеплитель кладется армирующая сетка и делается чистовая стяжка. Нужно помнить, что для стяжки необходимо брать чистый речной песок, щебень для этого подойдет мелкий. Все слои пирога кладутся к стенам без зазора, за исключением чистовой стяжки.

Устраиваемые полы по грунту — это один из самых удачных вариантов, который снижает затраты на их возведение, экономит время и трудозатраты. А грамотно обустроенный пирог теплого пола обеспечит тепло, комфорт и уют в доме на долгие годы.

Похожие статьи

Как сделать теплый пол от отопления Подключение теплого пола к отопительной системе

Теплый пол водяной своими руками Монтаж теплого водяного пола своими руками

Подложка под теплый водяной пол Разновидности подложек под теплый пол

Как сделать пирог для водяного теплого пола Стяжка бетона

• Выбор системы
• Типы устройств с бетонной стяжкой
• Материалы и инструменты
• Подготовительный этап
• Устройства «Пирог»
• Выбор контура трубопровода
• тест
• стяжка

Практически все жилые дома можно оборудовать теплым водяным полом. Но особенно здания будут иметь влияние на характеристики этого типа отопительного устройства. Самое главное придерживаться технологии, иметь в наличии полный перечень материалов для монтажа, а также подобрать оптимальный вариант системы, который будет использоваться для получения желаемого результата.

Выбор системы

В зависимости от конкретных условий следует выбирать технологию монтажа теплого пола. На это будут влиять балки перекрытия, его состояние и вид, требования к основанию пола, работа, создаваемая в процессе нагружения и многое другое. Имеются основные системы, позволяющие получить воду для теплого пола в помещении:

1. Устройство стяжки водяного пола.
2. Настильная система.
3. деревянная система.

Особое внимание следует уделить именно бетонной стяжке, так как в реальности она все чаще используется. Если брать качество обогрева, то и здесь у него более эффективное использование и эффективность в работе. Можно даже сказать, что качественно уложенное затенение может остыть в течение трех дней после полного утепления. Даже при отключении электроэнергии или подачи охлаждающей жидкости. Тепло еще несколько дней будет передаваться человеку.

В тех районах, у кого нет возможности сделать бетонную стяжку, используют два других, имеющих свои положительные стороны и определенные недостатки при использовании.

Виды устройств с бетонной стяжкой

Когда выбор пал на устройство теплого водяного пола с бетонной стяжкой, следует помнить о том, что существует всего три основных типа, которые определяются в зависимости от того, как работают отопительные контуры размещаются в общем «пироге» этажа. В некоторых случаях, помимо полной заливки основания бетонным раствором, может применяться сухая обратная засыпка (чаще всего керамзит), чтобы снизить общую нагрузку на перекрытие.

Тип «А». Этот тип является самым простым из агрегатов теплого пола и менее требователен в работе. На плиту укладывают теплоизоляционный слой и производят укладку из полиэтиленовой пленки. Далее труба системы отопления Теплый водяной пол укладывается прямо в бетонную стяжку. Остается только дождаться времени до полного высыхания поверхности, чтобы произвести чистовую отделку террасной доски.

Тип «Б». Особенность здесь в том, что трубы отопления укладываются в слой утеплителя, имеющегося в соответствующих пазах. После этого настил из алюминиевой плиты с гидроизоляционным слоем, поверх полученного «пирога» заливается бетонный раствор.

Тип «С». Раствор заливают в два слоя. В первой, расположенной ближе к дну, расположена труба нагрева, затем проходит разделительный слой. По последнему изготовлено еще одно литьевое решение для надежной конструкции.

Конкретный вариант устройства теплого пола с бетонной стяжкой будет зависеть от определенных условий, используемых материалов и требований.

Материалы и инструменты

Система обогрева пола с бетонной стяжкой требует приобретения определенного набора материалов для работы. Со стяжкой все понятно, раствор можно приготовить самостоятельно, либо купить готовую смесь, которая будет разбавлена ​​определенным количеством воды. Самое главное придерживаться технологии и точных пропорций получать качественную заливку. Больше всего материала требуется для теплого водяного пола, к которым относятся:

1. Котел для нагрева теплоносителя.
2. Фитинг, служащий эффективным направлением прокладки от котла по всей длине теплого пола. Кроме того, они необходимы для соединения всех компонентов между собой, а также к коллектору.
3. шаровые краны, нагнетательный насос. Их можно приобрести поштучно, но чаще они входят в базовую комплектацию приобретаемого котла.
4. Коллекторная группа вместе с отсеком.
5. Непосредственно материал труб выбран из того, что будет установлено в будущей бетонной стяжке.

   Автоматизированная система управления теплым полом

Что касается труб, то наиболее эффективными являются трубы из сшитого полиэтилена. Все остальные варианты либо уступают по качеству, либо значительно дороже по стоимости, что не всегда начинает радовать строителей. их выбор, диаметр, длина и другие параметры подбираются индивидуально, исходя из назначения теплого пола можно рассчитать или онлайн-калькулятор водяного теплого пола.

Подготовительный этап

На начальных этапах работ по устройству теплого пола на бетонном основании необходимо провести ряд действий, которые будут очень важны для дальнейших этапов. вся система рассчитывается под конкретное помещение, количество элементов и комплектующих. Важно заданная мощность котла. Он не должен работать на износ при максимальных настройках и иметь небольшой запас. Только в этом случае он сможет служить длительный период.

Должна поддерживаться заданная системой температура, достигаться и создаваться условия в устройстве водяного теплого пола. Исходя из параметров помещения, будут определены Лоты с наибольшими потерями тепла. Их можно обустроить наилучшим образом, поставить новые окна и двери, принять другие меры. Но все же наружные стены помещения будут терять больше тепла, чем остальные. В этом случае главное правильно подобрать схему разводки трубопровода, а также грамотно разложить трубы, выставить шаг.

Мощность подпола незначительно увеличивается в следующих случаях:

• Расположение помещения на первом этаже, а также на верхнем этаже дома.
• Использование определенных напольных покрытий в виде плит из мрамора или гранита, имеющих значительную толщину. Некоторые материалы для настила пола имеют повышенные показатели теплоемкости, что касается и всей системы повышенной мощности.
• Большое количество окон в комнате. Среди них террасы, балкон, эркер.
• Внутренние стенки имеют небольшую толщину.

В любом случае лучше полностью избавиться от напольного покрытия, ранее находившегося в помещении, а также возможности демонтажа старой стяжки. Основание под теплый пол необходимо выровнять по максимуму. Допускается перепад высот, но не более 10 мм. Если погрешность большая, лучше подумать о дополнительном варианте галстуков до всех остальных работ. В противном случае встречаются такие дефекты пола, как завоздушивание всей системы.

«Пирог» Устройство

Чтобы бетонная стяжка для водяного теплого пола была качественной, необходимо выравнивать все остальные слои последовательно и не отступая от технологии.

После того, как поверхность основания готова к дальнейшим действиям, укладывается теплоизоляционный слой. Основное его назначение – сохранение тепла и перенаправление его в обратную сторону, то есть на напольное покрытие и далее в помещение. Выбор материала для утепления ориентируется на максимальную толщину. Все будет зависеть от условий в помещении, его положения относительно дома начального уровня, а также плит. Минимальный слой завязок должен быть 3 см. большое значение имеет плотность материала, не менее 35 килограммов на квадратный метр. Популярны такие материалы, как пенопласт или пеноплекс. В готовых матах, специально предназначенных для устройства водяного теплого пола, уже есть встроенные прорези, куда можно разместить все элементы трубопровода с выбранным шагом. Монтаж в этом случае будет осуществляться гораздо быстрее и проще. Если тепловая нагрузка увеличивается, следует рассмотреть вопрос об увеличении толщины слоя изоляции.

Обязательно прочитайте о выборе подходящего основания для пола.

По всему периметру стен крепится демпферная лента, предназначенная для компенсации теплового расширения стяжки при дальнейшей работе системы теплого пола. После укладки слоя теплоизоляционной обшивки из полиэтиленовой пленки, выполняющей роль дополнительного гидроизоляционного слоя.

Нельзя забывать про слой армирования. Помимо основного назначения, может использоваться для крепления труб, если нет специальных креплений. Устроенные компенсационные швы должны быть надежно защищены. Чаще всего в этом случае используют гофрированную трубку. Важно не забывать, что для больших площадей и связей между помещениями делают деформационные швы.

Стоит обратить внимание на компенсационные швы на стыках плит и трещинах в полу

Выбор схемы обвязки

Трубы нельзя укладывать на поверхность непосредственно перед стяжкой. Наиболее часто используются специальные схемы, известные как «улитка» или «змейка». Кроме того, существует также комбинация этих вариантов для достижения максимальной эффективности теплопередачи от системы теплого пола.

Важно рассчитать количество труб, необходимое для выполнения монтажа. Ориентировочно на каждый квадратный метр требуется около 5 метров трубы, если шаг укладки 20 см. в настоящее время имеет большое количество компьютерных программ, позволяющих спроектировать любой вариант контура для всей схемы. Для большой площади помещения лучше всего иметь несколько контуров, чтобы теплый воздух с пола был максимально высоким и равномерным по всей площади. В этом случае чаще всего используется схема «улитка». Имеются чередующиеся друг с другом противоположные по системе потоки (горячие и холодные).

тест

Когда все готово к заливке бетонной стяжки, проверьте работоспособность системы теплого пола, а также правильность соединения всех компонентов друг с другом. Это так называемые гидравлические испытания. Этап очень важен для начинающих строителей, когда нет должного опыта работы.

Давление в системе запускается постепенно. Герметичная трубка должна быть отличной. Если все в порядке, запустить максимальное давление, которое также должно поддерживаться во всей системе водяного теплого пола. При обнаружении недостатков работы они должны одновременно их устранить. Может возникнуть необходимость замены всех отдельных участков трубопровода на следующую стадию. Нельзя лениться, так как все эти ошибки проявляются в процессе эксплуатации системы, и для ремонта придется демонтировать настил и стяжки.

Стяжка

Последний этап устройства водяного теплого пола со стяжкой – заливка раствора и его распределение по всей поверхности. Стоит помнить о минимальной толщине стяжки, которая должна быть около 3-10 см на уровне системы укладки трубопровода. При необходимости получения максимально ровной поверхности производится установка маяков на участке в помещении после укладки труб. В дальнейшем будет распространяться только решение, обычно использующее.

Процесс высыхания бетонной стяжки составляет около 4 недель. Систему водяного теплого пола проводить нельзя. Систему можно запускать после полного периода сушки. Нагрев должен быть равномерным. Максимальный уровень температурных показателей должен приходиться не ранее чем на третьи сутки.

Результат покроет только поверхность выбранного пола. Это может быть не только популярная у большинства строителей керамическая плитка, но и ламинат, паркет или линолеум.

Если полностью соблюдать технологию устройства теплого пола с бетонной стяжкой, то в итоге вы получите действительно качественную систему, которая способна прогревать воздух на нужном уровне в помещении. При этом значительно сократить расходы на отопление и создать комфортные условия для пребывания в помещении.

Video:

Video:

Video:

Video:

Fact or Fiction: Staple-Up Radiant Doesn’t Work

By Rocky DiTommasso , Северо-восточная поставка

---

Существуют некоторые споры о том, что различные методы установки внутрипольных излучающих систем обеспечивают разный уровень оперативности, комфорта и эффективности. Некоторые установщики-пуристы считают, что единственный способ сделать излучающую работу — это залить плиту поверх труб, будь то бетонная плита на уклоне или легкая плита Gyp-Crete на фанерном черновом полу.

Конечно, тепловая масса плиты велика, а бетон лучше проводит тепло, чем дерево. Означает ли это, однако, что крепление скобами (или любой другой метод крепления излучающих труб к нижней стороне чернового пола) не работает? Системы сшивания не реагируют, неудобны или неэффективны? В конце концов, установка труб на нижней стороне пола обеспечивает наилучшие возможности для модернизации и, вероятно, представляет собой самое дешевое решение для монтажа в пол.



Личный опыт

Не так давно у меня была возможность убедиться в эффективности и уровне комфорта стационарной радиационной системы. Мы с женой недавно опустели, и наше ранчо с пятью спальнями и большая собственность быстро показались слишком большими. Так что мы сократили штат, найдя хозяина ранчо с тремя спальнями неподалеку.

Когда мы впервые вошли в девятилетний дом, я был немного разочарован, увидев электрический плинтус по всему дому. Но риэлтор быстро показал мне два лучистых коллектора; пятиходовой коллектор в подвале и трехходовой коллектор в гараже. Кто бы ни строил дом, он проложил трубы до заливки плит и соединил петли с коллекторами из нержавеющей стали. Они запечатали коллекторы и так и не удосужились установить котел. Газа в доме тоже не было, но с улицы шла газовая магистраль.

Мы купили дом в январе 2019 года, но не въезжали до марта. Наш февральский счет за электричество составил 196 долларов. Теперь, имейте в виду, никто не использовал горячую воду для бытовых нужд, а электрический плинтус использовался только для того, чтобы дом не замерзал. Моя цель состояла в том, чтобы к отопительному сезону 2019/2020 года весь дом был подключен к водяной системе отопления.



Модернизация скобами

Подвал и гараж были простыми. Коллектор гаража был закрыт, когда мы купили дом, и датчик показывал 25 фунтов на квадратный дюйм. Я тестировал подвальные контуры при 25 PSI в течение недели, и у меня не было никаких проблем. Итак, мне нужно было установить котел, и мне нужно было установить PEX для обслуживания основного этажа дома.

В доме наверху был ковер. Зная, что нам нужна излучающая система, мы вырвали ковер и установили на его место LVP. Единственный способ установить здесь излучающую систему — это прикрепить трубы Uponor к нижней стороне чернового пола. К счастью, весь подвал был недостроен.

Я работал с Дейвом Барриером, совладельцем RL Voight and Son, LLC, над проектированием излучающей системы. Я дал ему размеры и расстояние между балками, а он предоставил схему петель, объяснив, что я должен оставить расстояние между петлями примерно шесть с половиной дюймов. Он использует конденсационные котлы U.S. Boiler Company K2 во всех своих радиационных системах и предложил мне установить один для этого проекта.

Тодд Киммел, плотник по профессии и руководитель отдела технического обслуживания Северо-восточного снабжения, помог мне проложить все трубы. Мы работали над ним время от времени в течение шести недель. Когда мы закончили, я использовал нажимные фитинги EvoPex, чтобы соединить подачу и возврат на три четверти дюйма с коллекторами.

Затем я проверил коллектор главного этажа на наличие утечек и заметил, что за ночь потерял четыре фунта. Я обнаружил, что снял скобу через PEX в двух местах. Как только я исправил их, он выдержал давление.

Основной этаж дома теперь представляет собой единую лучистую зону. Имеется шесть петель общей протяженностью 1600 погонных футов кислородного барьера PEX. Компания Uponor предложила использовать под трубкой два слоя пузырьковой изоляции EcoFoil. Я купил рулоны шириной 18 дюймов. Первый слой я заправил в отсеки для балок, а второй уложил заподлицо с нижней частью балок. Мне так нравится его внешний вид, что я собираюсь оставить его открытым и установить встроенные светильники.

Хотя я и горжусь тем, что сам установил трубы основного пола, я доверил работу с котлом лицензированному специалисту. Основываясь на расчете тепловой нагрузки и длине излучающих контуров, Стив Кидвелл из ROI Marketing определил размеры конденсационного котла и циркуляционных насосов.

После того, как местная коммунальная служба протянула к дому газовую трубу, я нанял мастера-сантехника для установки конденсационного котла K2 мощностью 120 MBH. Мы продаем много котлов K2 в Northeast Supply, поэтому в дополнение к рекомендации Burrier я с уверенностью выбрал его для своего дома.

Котел повесили на стену вместе с тремя трехскоростными циркуляционными насосами Grundfos; по одному на каждый из трех лучистых коллекторов. Коллекторы подвала и первого этажа расположены в техническом помещении, а гаражный коллектор вынесен. Основной этаж дома имеет приоритет над двумя другими зонами. Когда мы вступили в собственность, в доме был относительно новый электрический водонагреватель, поэтому я не устанавливал в то время непрямой бак, но когда придет время, система заглушится для него.



Результаты

Когда мы запустили котел, потребовалось несколько часов, чтобы дом нагрелся до нужной температуры, так как плита и полы медленно нагревались. Запуск не вызвал никаких проблем.

Комфорт в доме невероятный. Всю зиму термостат в подвале был установлен на 67°F, а на первом этаже мы держим температуру 70°F. Ощутимых перепадов температуры нет. Несмотря на то, что в гараже поддерживается только 55 ° F, я совсем не против выйти туда на работу зимой.

Вишенкой на торте является экономия энергии. Наш счет за газ в феврале 2020 года составил 89 долларов. Меня очень впечатлил котел К2, и я с большей уверенностью могу рекомендовать его дилерам. Если вы не стоите прямо рядом с ним, вы совершенно не представляете, что он работает. Это так тихо.

Несмотря на то, что я время от времени слышу, я могу с уверенностью сказать, что использование радианта под черным полом не поставило нас в невыгодное положение. Температура всегда поддерживает идеальную заданную температуру.

Принимая во внимание, насколько просто крепление скобами может быть выполнено в качестве решения для модернизации в домах с доступными нишами для балок, я думаю, что подрядчики должны спокойно рекомендовать его клиентам. Он предлагает невероятные возможности для улучшения, особенно в домах с электрическим отоплением.
