Петля без врезки установка: Накладные петли без врезки бабочки для межкомнатных дверей – особенности и установка

особенности конструкции, преимущества и недостатки, установка конструкции

Карточные дверные петли появились не так давно, но уже завоевали признание как у покупателей дверей, так и у мастеров установки. Это объясняется тем, что петли-бабочки не требуют врезки в места установки, отчего монтаж получается легким и простым. Нужно лишь приложить и зафиксировать входящими в комплект саморезами. Из статьи вы узнаете о достоинствах и недостатках изделия, а также о способе установки.

• Накладные петли
• Конструктивные особенности, плюсы и минусы
• Установка
• Возможные проблемы и методы их устранения

Накладные петли

Считается, что дверные накладные петли ненадежны и пригодны только для легких межкомнатных полотен. Однако сегодня при их изготовлении применяются самые передовые и надежные материалы: сплавы стали, латунь, нержавеющая сталь, которые расширяют сферу их применения. Для того чтобы достигнуть плавности открывания полотна, а также для увеличения срока службы, в изделии может находиться от двух до четырех шариковых подшипников.

Петля-бабочка проходит обработку качественным гальваническим покрытием. Выпускается в следующих цветах: бронза, медь, хром, матовый. После установки приобретают вид обычных петель. Но все же некоторые серьезные профессионалы относятся к подобным нововведениям настороженно и предпочитают традиционные накладные петли с дверной врезкой.

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Данная установка без врезки обеспечивается рядом нюансов.

При закрывании двери обе половинки изделия должны приводить к плотному прилеганию торца двери к лутке. Данная конструкция пластин позволяет это сделать. Обычные модели имеют прямые и цельные поверхности, из-за чего их требуется углублять в материал. Петля-бабочка представляет собой две части одной пластины, при закрывании двери одна входит в другую, не оставляя зазоров, напоминает пазл.

Преимущества петель без врезки:

• Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
• Не делятся на правые и левые модели, являются универсальными.
• Эстетический вид без следов манипуляций с древесиной.
• Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
• Дешевизна и широкое распространение.
• Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

• Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
• Со временем не исключены перекосы, которые являются препятствием движению двери.
• Подобные изделия пригодны только для легких дверных установок.
• Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Поэтому в связи с перечнем недостатков некоторые предпочитают все же врезные модели. Если вы новичок в установке дверного полотна, тогда накладной вариант именно для вас.

Установка

Как же крепятся подобные изделия? Чтобы произвести монтаж петель-бабочек вам потребуются следующие инструменты:

• Шуруповерт
• Саморезы,
• Сверло,
• Шило,
• Карандаш,
• Рулетка.

Сначала требуется выбрать место крепления. Для этого с помощью рулетки нужно отмерить около 20-25 см от верхнего и нижнего края полотна. Это станет отправной точкой для каждой петли. Чтобы снизить давление на верхнюю петлю, крепите нижнюю дальше от края.

Так как монтаж производится без врезки, сразу приложите пластину к торцу двери и наметьте будущие отверстия шилом. После этого, осторожно просверлите их, это нужно для того, чтобы в полотно можно было без усилий закрутить саморезы.

Затем нужно определиться с местом крепления пластин на коробе двери. Для этого приложите дверь и примерно наметьте их расположение. После этого открутите петли и более точно отметьте точки сверления.

Все отверстия готовы, значит, настало время для прикладывания полотна к проему с фиксацией обеих пластин саморезами. Проверьте движение двери, ведь в некоторых случаях возникают дефекты, их, впрочем, несложно устранить.

Возможные проблемы и методы их устранения

Так как качественную установку петель без врезки можно произвести только в условиях ровного полотна и прямой лутки, поэтому в процессе монтажа могут возникнуть некоторые недочеты. Самой распространенной проблемой является образование пространства между пластиной и коробом. Это приведет к тому, что дверь не сможет плотно закрыться, со временем же вся конструкция расшатается и станет затирать порог.

Чтобы устранить подобную проблему, понадобится прокладка, она изготавливается из картона, резинки или спички. Естественно, это немного повлияет на качество соединения, но зато петли примут нужное положение.

Важно! Некоторые накладные петли продаются с дополнительной деталью, которая обеспечивает смещение сторон изделия для плотного смыкания двух половинок пластины.

Второй способ заключается в доработке конструкции, превращая накладную модель в полунакладную. Другими словами, одну часть нужно будет врезать, обычно для этого выбирают большую пластину на коробе. Произвести такой маленький срез очень непросто, особенно если учесть форму модели.

Правильная установка обеспечит дверям бесшумное движение и плотное закрытие. В противном случае лучше обратиться к старому проверенному варианту врезных петель.

Накладная система крепления без врезки обуславливается эстетическими соображениями. Как бы аккуратно мастер ни совершил манипуляции, ему не удастся в полной мере сохранить целостность и декоративную составляющую двери. Поскольку исключается потребность вмешиваться в капризную ламинированную поверхность, полотно с подобным креплением целесообразно рассматривать для спален, гостиных, кабинетов и других помещений, где важен стилистический подход.

Сегодня врезные модели все еще остаются наиболее востребованными. Этот выбор стоит сделать, если двери слишком массивные и требуется более прочная и надежная конструкция, при этом не важна декоративность. Все же топорная работа при внедрении таких петель не сравнима с тонкой и деликатной накладкой петель без повреждения древесины.

Особенности выбора и установки классических петель без врезки

Содержание

• 1 Разновидности накладных петель
  • 1.1 По назначению
  • 1.2 По типу установки
• 2 Особенности выбора неврезных петель
• 3 Установка простых петель

Накладная петля без врезки относится к категории крепежной фурнитуры, соединяющей дверное полотно и коробку. Вне зависимости от их назначения, форм и расцветок, изделия объединены одинаковым способом монтажа, не требующим предварительной подготовки двери и дверной коробки.

Петли-бабочки стандартной формы

Разновидности накладных петель

Дверные петли без врезки имеют схожую конструкцию, однако принципиально различаются по назначению (уличные петли,  межкомнатные, мебельные) и типу установки (угловые, карточные).

По назначению

В зависимости от того, где, на улице или в помещении, размещена дверь, петли могут быть уличными и межкомнатными. Такая классификация не является строгой.

Каждый вид имеет свои особенности:

1. Уличные петли. Ввиду того, что уличные двери, ворота и калитки обычно достаточно массивны, накладные петли для их установки применяются нечасто. В большинстве случаев используются так называемые петли-стрелы, способные не только выдержать значительный вес дверей, но и выполняющие декоративную функцию. Кроме того, петли-стрелы часто устанавливаются на массивных дверях в качестве страховочных, облегчающих нагрузку для основных. Наиболее часто петли-стрелы можно встретить на воротах и дверях, стилизованных под старину. Их форма может быть стандартной или фигурной.

   Петли-стрелы, установленные на воротах

2. Межкомнатные петли. Говоря о межкомнатных дверях, подразумеваются также и входные, хотя значительно реже. Что касается межкомнатных дверей, то именно они чаще всего навешиваются на неврезные петли. Объясняется это в первую очередь тем, что петли для межкомнатных дверей без врезки имеют привлекательный внешний вид; во-вторую — тем, что такие петли может установить человек без опыта подобных работа и в-третью — тем, что некоторые двери бывают пластиковыми, срезать верхний слой на которых невозможно.

   Стандартная накладная петля

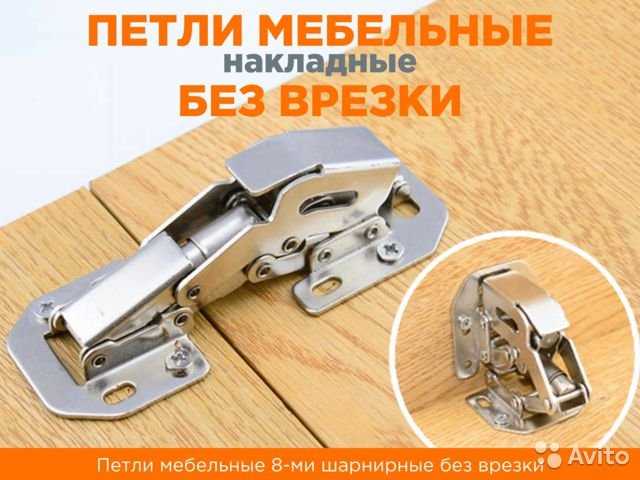

3. Мебельные петли. Классические петли неврезного типа в мебельном производстве используются редко. Чаще всего — на мебели в ретро-стиле, а также при починке домашними мастерами. Мебельные петли, в свою очередь, бывают карточными, рояльными, секретерными.
   Каждая имеет свои особенности:

По типу установки

По типу установки накладные петли могут быть угловыми и карточными. Их особенности заключаются в следующем:

• Карточные петли. Это классические петли, состоящие из двух крыльев (карт), размещенных на общем шарнире. Крепеж бывает левым, правым либо универсальным. Форма карточных петель бывает стандартной, а также фигурной. Среди фигурных петель распространены так называемые петли-бабочки, представляющие собой две карты, причем одна вырезана из другой. При закрытии двери одна карта вкладывается в другую. Именно поэтому данный вид не требует врезки при монтаже.
• Угловые петли. Являются разновидностью карточных петель. От классической конструкции отличаются тем, что их карты согнуты под углом. Используются на дверях с притвором. Обычно такие модели требуют врезки, поэтому мы не будем на них останавливаться.

Особенности выбора неврезных петель

Отправляясь в магазин, следует заранее уточнить вес двери, так как именно от него зависят характеристики петель и их количество. Нужно знать, что производители обычно составляют собственные рекомендации по подбору петель в зависимости от веса дверей. Количество петель можно определить по приведенной ниже схеме.

Количество петель и место их установки можно опередить по схеме

Пояснения к схеме:

• 1 вариант: стандартная дверь крепится на трех петлях (1 снизу, 2 сверху).
• 2 вариант: легкая дверь крепится на трех петлях (на одинаковом расстоянии друг от друга).
• 3 вариант: тяжелая дверь крепится на 4 петлях (2 сверху и 2 снизу).
• 4 вариант: высокая дверь крепится на 4 петлях (на одинаковом расстоянии друг от друга).
• 5 вариант: классическое расположение петель.

График демонстрирует, какой ширины и какого веса дверь может быть размещена на 2 петлях.

Кроме количества петель и эстетических качеств, при выборе петель необходимо обратить внимание на такие параметры:

1. Важно определиться и с тем, какими они должны быть: левыми, правыми или универсальными. Универсальная петля может быть установлена как с левой, так и с правой стороны, в то время как левая — только с левой, а правая — с правой.
2. Петли для дверей обычно изготавливаются из стали, латуни, нержавеющей стали. Стальные петли наиболее доступны по стоимости, однако декоративное покрытие, нанесенное на них, быстро стирается. К недостаткам относится еще и то, что они чувствительны к влажности. Петли из нержавеющей стали более прочные. Им не страшна влажность и критические температуры, однако они могут быть лишь одной расцветки — стальной.

Петли различной расцветки и размеров

3. Следует помнить и том, что чем массивнее дверь, тем толще должны быть петли. Стандартная ширина составляет около 2,5 мм (подходят для межкомнатных дверей), однако они могут быть тоньше (для мебели) и толще (для уличных дверей).
4. При покупке петель для дверей входного типа предпочтение следует отдавать тем, что снабжены специальным противосъемным колпачком, который является защитой от несанкционированного снятия двери.

Установка простых петель

Установка неврезных петель обычно не представляет сложностей даже для новичков. Представленная ниже инструкция описывает процесс установки деревянных дверей на  петли-бабочки.

Этапы установки:

1. Выполнить разметку для обозначения мест крепления на дверном косяке. Принято отступать на 25 см сверху и снизу.



Схема установки

2. К обозначенному на торце двери месту прикладывается петля, размечаются места под саморезы.
3. Дверь вставляется в коробку, после чего на коробке также делаются отметки под петли.
4. В местах под саморезы необходимо высверлить отверстия.
5. Затем карты с помощью саморезов крепятся к двери, проверяется плотность их прилегания к полотну. В случае если обнаружатся люфты, соединение придется уплотнить. Игнорирование этого дефекта приведет к тому, что дверь будет «играть» и медленно вырывать крепления.

   При образовании щелей между петлей и полотном требуется дополнительное уплотнение соединения

6. Уплотнить соединение петли с полотном можно с помощью кусочка резины или плотного картона, выкроенных под размер дефекта.

7. Если после проведенных работ бабочка будет удачно складываться, можно приступать к установке дверного полотна в проем.

   Если петля не образует щели относительно дверного полотна, ее можно закреплять

Установка петель без врезки, действительно, не представляет сложностей для мастеров, однако имеет свои особенности, знание которых позволит избежать расшатывания фурнитуры и ее выхода из строя. Ниже представлено видео, позволяющее в деталях ознакомиться с процессом установки двери на петлю-бабочку.

Установка безврезных петель | Woodsmith

URL:

https://www.woodsmith.com/article/installing-no-mortise-hinges/

Отправить страницу:

Автор: Брайан Нельсон

Петли без врезки — отличный выбор для установки двери.

Изучите простые шаги к идеальным результатам.

Установка петель для крепления двери к проекту — задача, к которой я привык относиться с опаской. Окончательная установка может улучшить внешний вид проекта или разрушить его. Для меня идеальное расположение и вырезание пазов для петель может быть утомительным процессом, в котором нет права на ошибку.

Для решения этой проблемы часто обращаюсь к безврезным петлям. Конечно, вам не придется вырезать пазы, но все же есть несколько хитростей, чтобы установка выглядела правильно.

Описанный ниже процесс установки петли без врезки охватывает типичную установку, когда дверь вставляется в стандартный шкаф. Но можно использовать безврезную петлю и для других видов установки.

Поскольку нет пазов для выравнивания двери и корпуса друг с другом, вам понадобится другой метод. И вот тут петля вступает в процесс установки. Первый шаг — найти петлю на боковой стороне шкафа. Для этого плотно прижмите ствол петли к краю. Нет определенного правила относительно того, где крепить петлю на двери или шкафу. Я делаю разметку, исходя из размера петли и общего вида. После того, как вы нашли петлю, просверлите отверстия для крепежных винтов во внешней створке и установите винты с помощью самоцентрирующегося сверла.

Теперь вы готовы установить дверь в проем. Чтобы создать соответствующий ровный зазор в нижней части двери, используйте еще одну петлю в качестве прокладки. Затем, установив дверь, отметьте положение петли на двери.

Следующим шагом будет расположение отверстий под винты для петли в двери. Для этого снимите дверь и снимите петлю со шкафа. Затем вы можете использовать его в качестве шаблона для размещения и сверления отверстий для винтов на задней стороне листа (рис. 3). Хитрость здесь заключается в том, чтобы перевернуть петлю и использовать ствол в качестве ориентира, чтобы точно определить петлю, как вы это сделали в случае. Перевернув таким образом петлю и выровняв ее по нанесенным ранее отметкам, вы можете просверлить направляющие отверстия для винтов с помощью самоцентрирующегося сверла. Теперь все, что вам нужно сделать, это перевернуть петлю и прикрепить ее к двери в правильном направлении. После того, как вы установили обе петли на дверь, вы можете установить дверь в шкафу.

Опубликовано: 28 июля 2016 г.

Отправить страницу:

Темы: Нет

---

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; однако мы тщательно отобрали эти продукты за их полезность и качество.

Приспособление для карманных отверстий Kreg

Гелевый полиуретан

Пила для торцовки заподлицо

Насадки Brad Point

Безврезная петля Руководство по покупке

Безврезная петля представляет собой стыковую петлю с листами, которые вставляются внутрь друг друга при закрытии. В этом руководстве рассматриваются различные типы доступных без врезных петель, и оно поможет вам выбрать правильный вариант для вашего следующего проекта.

Что такое петля без врезки?

Как следует из названия, петля без врезки — это петля, для установки которой не требуется паз (фрезерованное или точеное углубление). Этот термин почти всегда применяется к стыковым петлям, поскольку это петли, для которых традиционно требуется врезной.

Петли встык без врезки используются на цельновкладных дверях, где их вложенные створки обеспечивают небольшой постоянный зазор между дверью и лицевой рамой. Они предлагают классическую эстетическую привлекательность петли встык, с узкими зазорами и точно подогнанными дверями, а также двумя огромными преимуществами: простой монтаж на поверхности и, если петля имеет прорези, возможность регулировки. Традиционные стыковые петли фиксируются на месте пазом, в который они входят, но стыковые петли без врезки могут свободно скользить, что дает вам возможность регулировать петлю при необходимости. Даже если вы действительно все испортите и вам придется полностью переместить петлю, это легко сделать, потому что нет неуместного паза, который нужно заполнить.

---

Наконечник шарнира Используйте самоцентрирующуюся фрезу, чтобы точно расположить отверстия. Поскольку безврезные петли имеют тонкие створки, а толщина створки определяет зазор между дверью и лицевой рамой, важно, чтобы шурупы входили полностью. Самоцентрирующиеся биты обеспечивают полную посадку винтов и полное закрытие петель.

Какие типы петель без врезки доступны?

Плоская петля	Одинарная петля	Двойная петля

Безврезные петли бывают трех основных типов: плоские, одинарные (с одной изогнутой створкой) и двойные (с двумя изогнутыми створками).

• Плоская створка: Петля с плоской створкой позволяет варьировать толщину дверного полотна и/или лицевой рамы. Нет сложенного листа, который ограничивает вас определенной толщиной материала. Это дает плоским лепестковым петлям большую универсальность, если длина петли хорошо масштабируется в соответствии с вашим проектом.
• Одинарное обертывание: Версии с одинарным или частичным обертыванием отличаются простотой установки и большей регулируемостью. Поскольку сложенная створка прилегает к задней части двери, петля фиксируется в правильном положении. Возможно, что более важно, если отверстия имеют прорези, закругленная створка позволяет при желании увеличить зазор между дверью и лицевой рамой. Это также дает вам некоторую гибкость при выравнивании дверей относительно проема и относительно друг друга.
• Двойные петли: Подобно одинарным петлям, двойные петли обеспечивают некоторую регулировку зазора, а наклонные створки фиксируются для облегчения установки. Однако, поскольку обе створки складываются, дверца и лицевая рама должны быть одинаковой толщины (обычно 3/4 дюйма), и двери всегда будут находиться на одном уровне с лицевой рамой со стороны петель.

Выбор по специальному типу петли: Плоская створка | Одинарное обертывание | Двойное обертывание

---

Наконечник петли Если вы строите с нуля, обязательно выберите петли перед началом работы. Поскольку врезные петли не видны, когда дверь закрыта, вы должны быть уверены, что сможете найти ручки и ручки, которые вам нравятся, с соответствующей отделкой.

Какие варианты отделки и стили доступны?

Петли без врезки различных стилей и отделок

Петли без врезки предлагаются в различных вариантах отделки, что делает их отличным выбором для шкафов, в которых фурнитура будет выделяться в дизайне. Наконечник может варьироваться от простого плоского наконечника до шарообразного или завершающего наконечника. Размер шарнирных шарниров также может варьироваться в зависимости от больших или маленьких шкафов.

---

Наконечник петли Если ваши двери большие, подумайте, сколько петель вам понадобится на каждую дверь. Вы не хотите устанавливать слишком много петель на дверь, но вам нужно достаточно, чтобы поддерживать дверь с течением времени. Две петли являются обычной конфигурацией, но для больших дверей может потребоваться три или более петель.

Когда традиционная стыковая петля будет лучшим выбором?

Без моретического шарнира (слева) по сравнению с традиционным прикладным шарниром (справа)

Удобство делало невозмутимые шарниры в течение многих лет, но некоторые деревянные работники по-прежнему радуют, что они вписывают свои вставные двери с тонким, как это возможно, а иногда настолько тонкая, что сама в дверь настолько тонкая, что в себе в дверь настолько тонкая. Поскольку минимальный зазор безврезной петли определяется толщиной створки петли (обычно около 1/16 дюйма), то меньше зазор быть не может. Так что, если вы стремитесь к тонким, как бритва, зазорам, традиционные стыковые петли позволят вам добиться этого, отрегулировав глубину паза.

Нажмите здесь, чтобы купить все стыковые петли.

Особое внимание: Степень открытия?

Открывание на 270 градусов

Типичные врезные петли открываются на 180° до того, как лицевая рама остановит дверь. Но в определенных ситуациях, когда вы хотите, чтобы двери не мешали в течение длительного периода времени, вы можете захотеть, чтобы дверь продолжала открываться на 180° и останавливалась параллельно стенке шкафа. Вот где полезна 270-градусная петля без врезки. Обратите внимание, однако, что безврезные петли с углом поворота 270° представляют собой накладные, а не врезные петли, поэтому они будут выглядеть иначе, чем типичные безврезные петли.
