Схема подключения проходного выключателя с 3х мест

Содержание

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки


Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

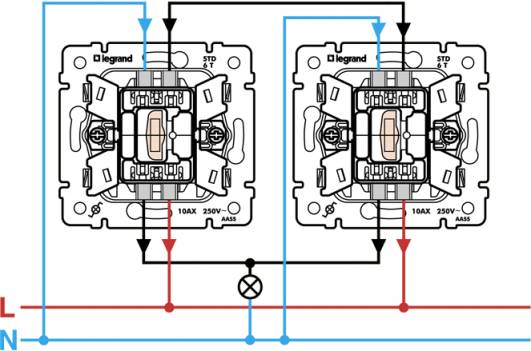

Проходной выключатель схема

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке


Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) — фаза
  • синий — ноль
  • желто зеленый — земля

или второй вариант:

  • белый (серый)
  • коричневый
  • черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

  1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
  2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
  3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.


Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

  • последовательное подсоединение коммутаторов;
  • фаза не размыкается, а переключается на вторую линию;
  • контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

  • Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
  • Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
  • Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
  • Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

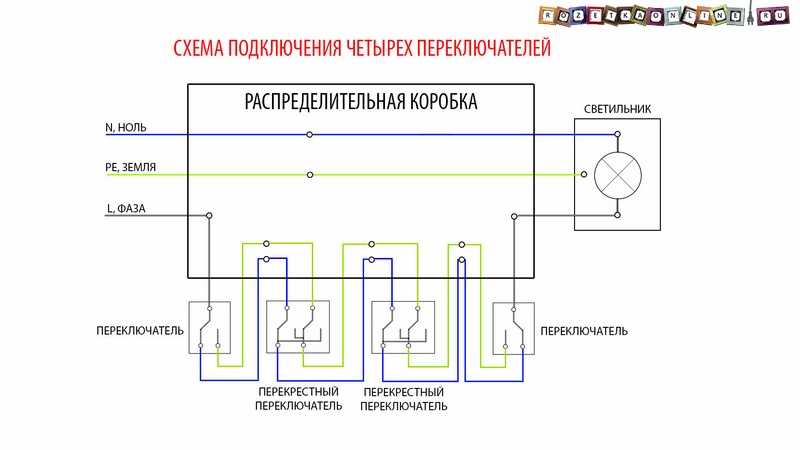

Перекидные выключатели — схема управления освещением из 3-х мест


А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

  • В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
  • Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
  • В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
  • В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
  • Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

  • затраты времени и сил на штробление стены при скрытой проводке;
  • необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
  • нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
  • сложности с определением клемм;
  • отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

  1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
  2. Обратное нажатие клавиши, свет гаснет.
  3. Переключаем переходной отсоединитель, лампа загорается.
  4. Нажимаем клавишу снова лампа выключается.
  5. При включении устройства №3 лампа горит.
  6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

  1. Отсоединить электроэнергию в помещении.
  2. Определить, где находятся провода, дабы не повредить их.
  3. Обозначить будущее месторасположение распределительной коробки.
  4. Установить монтажную коробку.
  5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция — Подключение проходного выключателя и управление освещением из 3х мест

Источники

  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
  • https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
  • https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
  • https://tokzamer. ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

схема управление светом с 2-х мест

Вопрос, как подключить проходной выключатель, возникает не только у владельцев просторных апартаментов. В любых интерьерных решениях проходной выключатель добавит комфорт в дизайн.

Схема переключателя отличается от разводки с обычным выключателем, хотя используются стандартные коробки. В статье рассмотрены особенности монтажа одноклавишного выключателя с двух мест на один светильник и разобраны варианты соединений.

Содержание

Конструкция и принцип работы

Проходной выключатель представляет собой коммутационное устройство с нормально-разомкнутыми контактами.

Имеет ручной привод, работает в сетях с напряжением 1000 вольт. Существуют два типа выключателя: для внутренней и для внешней проводки.

Для внутренней проводки выключатели убираются под штукатурку. Коробка для внешней коробки более объемная, так как содержит наполнение и крепится поверх стены.

Схема переключателя отличается от схемы разводки электропроводки с обычным выключателем. Хотя в монтаже используются стандартные коробки, кабеля и распределительные щитки.

На одну лампу возможно подсоединение, как проходного выключателя двухклавишного, так и одноклавишного

Внешне проходной переключатель напоминает обычный выключатель.

Это пластмассовая круглая или квадратная коробка с одной клавишей. Отличие находится внутри и заключается в способе присоединения контактов.

Цепь проходного переключателя имеет свою последовательность замыкания фазы, которая заключается в одновременном соединении и размыкании линий. Управлять лампой в таких случаях возможно с разных мест, и вам не придется подниматься по темной лестнице или идти в коридор выключать свет. Но проходные выключатели работают только в паре.

Также возможно подключение системы из 3 переключателей. В этом случае, с помощью перемычки, напряжение  можно контролировать даже из разных комнат.

Схемы подключения

Проходной выключатель, согласно схеме подключение на 2 коробки, основывается на различиях коммутации при работе.

И разораться в схеме подключения проходных выключателей означает избежать многие ошибки.

Схема электрическая

Поможет правильно понять систему порядка действия схема с одноклавишным выключателем.

Линейные проводники создают связь с коммутирующими точками. В это время перекидные контакты отключены и подсоединены к неактивным линейным проводам.

Когда нажимается на клавишу 1-го проходного переключателя, происходит замыкание подачи тока к лампе, и она гаснет. Параллельный выключатель переходит в выключенный режим.

Следует сразу предусматривать электрическую разводку с учетом схемы подключения проходных выключателей.

Монтажная схема с распредкоробкой

Монтажная схема проходного выключателя с двух мест представляет собой наглядное подробное изображение последовательности соединений и разрывов.

На схеме проходного выключателя кругом выделены распределительные коробки. Задействование коробки позволяет разорвать контакт между проводниками.

Проводники синего цвета подводят ноль, а желтые – фазу, черным отмечены коммутационные соединения.

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2 мест будет удобна в многоуровневом помещении, большом доме, в отдельной комнате, где один выключатель можно расположить у входа, а другой – возле зоны отдыха.

К лампе подсоединяются одновременно земля и ноль. Ток подходит к выходу первого выключателя, провод второго выключателя подключается к лампе.

Выходы проходных выключателей соединяются друг с другом.

Принцип схемы подключения проходного выключателя с 2х мест прост. Когда размыкает цепь, один выключатель размыкает соединение, и второй выключатель тоже переходит в выключенное положение.

Заключение

Монтаж проходного одноклавишного выключателя нужно проводить сразу во время ремонта.

Отмерьте провода и подсоедините к коробкам выключателя, внимательно проверяя правильность подсоединения контактов.

Провода закладывают под штукатурку. Стену красят или заклеивают обоями.

Общие требования к прокладыванию проводки следует также учесть.  Провода не стоит размещать ближе, чем на 15 см к потолку.

Используйте монтажные коробки и аккуратно скрутите провода, закрепите стяжками, закройте изолентой оголенные места.

Серьезный подход к монтажу проходного выключателя во время ремонта позволит избежать многие ошибки и принесет пользу вашему дому. Ведь переходной выключатель очень удобное изобретение.

Много полезной информации — в видео.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Подача питания через переключатель | Как подключить выключатель света

В этой четырехходовой схеме освещения источник питания подается через первый выключатель (SW1). Горячее соединяется с общим на этом выключателе, а нейтраль подключается через все распределительные коробки к нейтральной клемме фонаря. Трехжильный кабель проходит между всеми выключателями, соединяющими путников.

Двухжильный кабель (C4) соединяет последний переключатель (SW3) с осветительной арматурой, общий провод этого переключателя подключается к клемме «горячего» на светильнике.

Теги:  4-позиционный переключатель света, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, путешественники

Источник питания входит в распределительную коробку (SB1) где нейтраль подсоединяется к светильнику (F1), где она подсоединяется к светильнику (LT1) и, через кабель C3, ко второму светильнику LT2. Горячее напряжение от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на клемму горячего освещения LT1 и соединить с LT2 кабелем C3.

Теги:  2 лампочки, 2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить 2-позиционный переключатель, Подача питания через переключатель, два источника света, двухсторонний, двухпозиционный переключатель света, двухпозиционный переключатель

Здесь у нас есть несколько источников света, управляемых 3-позиционными переключателями.

Горячий от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправляется, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через трехжильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря. Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).

Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, несколько источников света, Подача питания через выключатель, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света

Питание поступает в цепь на распределительной коробке (SB1), горячая часть подключается к общей клемме трехпозиционного переключателя (SW1), а нейтраль подключается к нейтральной клемме фонаря. Переходники от SW1 (через кабель C1) сращиваются на приспособлении и проходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод фонаря.

Теги:  3-позиционный переключатель, Подача питания через переключатель, Трехпозиционный переключатель, путешественники

Здесь у нас есть один свет, управляемый 3-позиционными переключателями.

Горячее напряжение от источника питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль подключается через (SB1) ко второму трехходовому переключателю (SW2) через трехжильный кабель (C2, который также несет дорожки, соединяющие два выключателя), где он соединяется (SB2) с нейтральной клеммой фонаря. Горячий провод от общего вывода второго трехпозиционного переключателя (SW2) подключается к горячему выводу фонаря.

См.: как подключить выключатель света с двумя лампочками

Теги:  3-позиционный выключатель света, 3-позиционный выключатель, Как подключить свет, как подключить выключатель света, Питание через выключатель, три путевой выключатель, трехпозиционный выключатель, бегунки

Источник питания входит в распределительную коробку, где нейтраль присоединяется к нейтральной клемме светильника. Тепло от источника подключается к 2-позиционному переключателю, где его можно переключить на горячий вывод осветительного прибора.

Теги:  2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, двухсторонний, двухпозиционный выключатель света, двухпозиционный переключатель


2-позиционный переключатель схема подключения

Вот двухстороннее решение для переключения, размещенное для одного из наших пользователей, который провел подачу питания к одной из распределительных коробок и не имел радиальной цепи для подключения нейтрали к патрону лампы.

Двустороннее переключение с подачей питания на выключатель

Теги:  Схема подключения 2-позиционного переключателя, двухпозиционный переключатель, двухпозиционный переключатель

Я включил этот метод двухпозиционного переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вы используете его. Если вы делаете новую установку или заменяете двухпозиционную систему переключения, используйте трехпроводной метод управления.

Вы, скорее всего, увидите эту двухстороннюю схему освещения в промышленных/коммерческих условиях, где установка основана на магистральных/кабелепроводах и используются одножильные проводники.

Рис. 1: Схема двухстороннего включения света с использованием двухпроводного управления

Недостатки двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», поскольку для него требуется только двухпроводное управление . Это хорошо, когда выполняется правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть выключатель наверху и выключатель внизу, существует опасность того, что нейтраль и напряжение исходят от разных цепей освещения. См. Fi2 2.

Рис. 2: Двустороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТОГО)

Первая причина, по которой это BAD , связана с безопасностью; скажем, мы работаем со светом наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности. . НЕПРАВИЛЬНО . Прямая трансляция принимается внизу, и есть еще живые проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то прямая трансляция распространится и на лампу (ты обжарен, детка!!).

Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ . Если вы не уверены, ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба выключателя находились внизу и предположительно нейтраль не заимствована из другой цепи (НЕ ПРЕДПОЛАГАЕМ ЭТОГО), то этой проблемы безопасности не существовало бы. Но читайте дальше..

Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются адекватно. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиочастотные помехи

Как вы знаете, любой проводник с током «излучает» электромагнитное поле. Преимущество двойного кабеля и кабеля заземления заключается в том, что активный и обратный кабели всегда находятся в непосредственной близости (в одном и том же кабеле), поэтому возникает эффект компенсации.

Теперь снова взгляните на рис. 2: прямое питание выходит из потребительского блока (щитка предохранителей) и проходит по всему дому к выключателю внизу, затем идет вверх ко второму выключателю, вверх через свет. Путь к нейтрали вполне может проходить вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. БИНГО, мы только что превратили наш дом в массивную индукционную петлю , идеально спроектированную для создания помех самым разным вещам:

  • Слуховые аппараты с индукционной петлей
  • Радиоприемники
  • Мой милый Страт (это электрогитара, если ты не музыкант)
  • Компьютерные сети

Хотя на этом я закончил, но пока мы говорим о том, почему этот метод не очень хорош:

Ошибочное срабатывание оборудования безопасности/защиты цепи

Практика «заимствования» нейтрали из цепи, которая не питала напряжение, может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или УЗО.

Подводя итог, если вы не хотите мочиться в темноте, потому что ваша жена включила чайник внизу, используйте трехпроводной метод управления , Схема подключения двухпозиционного переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, Схема подключения света, схема освещения, схема подключения освещения, двухпозиционный переключатель

Двустороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой. Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.

Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется. Это предпочтительный подход.

Если ваша схема имеет новые цвета кабелей, см.: Двустороннее переключение (3-проводное управление, новые цвета кабелей)

Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа работы, но мало помогает, когда дело доходит до того, чтобы на самом деле подключить это в реальной жизни!!

На рис. 2 ниже показано, как мы достигаем этой конфигурации. Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.

Кабель D (рис. 2) состоит из трех жил и заземления, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.

Все провода заземления должны быть подключены к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

Рис. 2: Двустороннее переключение с использованием 3-проводного управления (показан прежним цветом кабеля)

ПРИМЕЧАНИЕ. Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми и поэтому должны быть помечены. с красной оболочкой на каждом конце, как показано на рисунке.

Выключатель падает из распределительной коробки

Существует вероятность того, что если в вашем доме проводка старого цвета, то выключатели могут быть связаны с круговой цепью радиального освещения, состоящей из распределительных коробок, а не потолочных розеток, как показано на рис. Рис. 2. Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой схеме.

Рис. 3: 3-ходовое переключение, подключенное к радиальной цепи освещения «петля-в-петле-выход» с распределительными коробками

Метки:  2-позиционная схема освещения, 2-позиционный переключатель, 2-позиционная схема подключения переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, схема подключения освещения, схема освещения, схема подключения освещения, двухпозиционный переключатель

Двустороннее переключение  означает наличие двух или более переключателей в разных местах для управления одной лампой. Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.

Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное новыми согласованными цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется. Это предпочтительный подход.

Если ваша схема имеет старые цвета кабелей, см.: Двустороннее переключение (3-проводное управление, старые цвета)

Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа работы двухстороннего переключателя, но мало помогает, когда дело доходит до фактического подключения этого в реальной жизни. !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации. Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый.

Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.

Кабель D (рис. 2) состоит из трех жил и заземления, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.

Все провода заземления должны подключаться к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

Рис. 2: Двустороннее включение света (3-проводная система, новые согласованные цвета кабелей)

ПРИМЕЧАНИЕ. Серый провод в кабеле «D» является переключателем под напряжением, а синий провод в кабеле «C» и черный провод в кабеле « D’ — это постоянные жизни, поэтому они должны быть отмечены коричневой оболочкой на каждом конце, как показано на рисунке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
