Переключатель как соединить: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Как подключить проходной выключатель

Проходной выключатель монтируется на один осветительный прибор, которым можно управлять из разных точек помещения. Это устройство очень удобно, например, им можно на первом этаже включить лампочку на лестнице, а поднявшись на верхний этаж, выключить.

Принцип работы проходного переключателя

Принцип его работы, как и обыкновенного, заключается в размыкании и замыкании контактов. При передвижении клавиши подвижный контакт, находящийся внутри, разъединяет одну цепь и автоматически соединяет вторую. От привычного отличается тем, что в первом все точно: верхнее положение — включено, а нижнее – выключено, а у проходного типа эти стороны все время меняются.

Что потребуется для подсоединения?

Понадобятся:

• сами переключатели в количестве 2 штук;
• осветительный прибор;
• трехжильный провод;
• изоляционный материал для изоляции оголенных частей жил применяемого кабеля и соединений;
• плоскогубцы. Используют для изменения величины кабеля и подготовки жил;
• отвертка нужна для разбора конструкции подрозетника;
• индикатор для определения наличия напряжения в сети.

Советуют выбирать индикатор и отвертку с удлиненным стержнем и ручкой, обладающей хорошими диэлектрическими качествами.

Переключатель с одной клавишей

Конструкцию любого выключателя определяет число кнопок. Проходной одноклавишный состоит из 1 входной клеммы и 2 выходных, то есть у него 3 контакта. Схема установки указана на корпусе. Для того чтобы управлять одним источником освещения, берут 2 выключателя проходного типа. К лампе подключают заземление и ноль. Фазу подают на вход 1-го проходного переключателя, а со входа 2-го фазный провод направляют к прибору освещения. При нажатии на любое из устройств цепь разорвется, выключатель отключится. Переключение клавиши, которую иногда называют коромысло, в другое положение этим же образом приведет к тому, что цепь сомкнется и лампочка зажжется.

Выполняют тестирование работы схемы. Для этого в собранный участок подают напряжение. Клавишу первого выключателя нажимают на включение. Лампа загорается. Переходят ко второму прибору. Меняют положение его клавиши. Светильник отключается. Чтобы удостовериться, что схема работает нормально, все манипуляции проделывают в противоположном порядке, при этом результат действия системы освещения получится схожий.

Проходные сенсорные выключатели

Эти электронные приборы устроены сложнее. Пользуются спросом, несмотря на дороговизну. Внешне — это стеклянная панель, в подключенном состоянии на ней видна индикация: включено — красный цвет, выключено – голубой.

Ток коммутируется благодаря мощному транзистору или тиристору. Сигнал, по которому прибор открывается или закрывается, поступает с сенсора. Этот датчик реагирует на любой воздействие извне.

Наиболее востребованные разновидности:

• С таймером. Экономичный вид, позволяющий экономить электроэнергию. При отсутствии в квартире людей датчик выключает свет.
• Бесконтактный. Реагирует на некоторые особенности обстановки, к примеру, движение, температурный перепад, звук.
• С пультом. Датчик легко управляет точечными светильниками, светодиодной лентой.
• Емкостный. Реагирует даже на незначительное прикосновение.

В комплекте не всегда есть пульт управления, его приобретают отдельно. Если полупроводниковый прибор, ответственный за включение и выключение, оснащен диммером, есть возможность делать мощность освещения меньше или больше.

Перед подсоединением сенсорного выключателя надо ознакомиться со схемой, которая описана в инструкции производителя. Она не отличается от подключения обычного выключателя. С задней стороны датчика расположены клеммы с обозначениями, поэтому ошибиться в полярности невозможно. Фазный провод подводят к клемме «L», нулевой – к «N». Затем выключатель устанавливают в подготовленное место на стенке. Некоторые производители рекомендуют места, где лучше его установить.

Их требования следует выполнять. К примеру, те модели, которые реагируют на температурные изменения, запрещено ставить возле отопительных приборов. Если прибор работает от пульта, его должно быть видно со всех точек помещения.

Подсоединение проходного выключателя на 2 точки

Перед тем как начинать, необходимо выключить напряжение в сети, с помощью индикатора удостовериться, что его нет в местах установки. Это надо сделать обязательно, так как в некоторых случаях из-за неправильной работы автомата после его выключения напряжение в сети может остаться. Нужно побеспокоиться, чтобы после отключения энергии, никто не включил его случайно.

Чтобы собрать электрическую цепь на переключение из 2-х мест, понадобятся 2 одноклавишных проходных устройства и коробка с подведенными проводами от сети, светильника и выключателей. Особое внимание уделяют диаметру жил, его выбирают на основании создаваемой нагрузки. Специалисты советуют применять медные провода сечением не менее 2,5 мм².

Перед работой концы проводов зачищают от изоляции. В коробке соединяют входную клемму первого выключателя с фазным проводом сети. 2 контакта на выход этого же проходного коммутирующего устройства соединяют со сходными клеммами другого выключателя. Затем его свободную входную клемму подключают к лампе, второй контакт источника в распределительном щитке соединяют с нулем сети. Скрутки пропаивают и тщательно изолируют. Но сначала собранную схему стоит проверить. Лампа должна включаться и выключаться от любого выключателя.

Как подключить выключатель на 3 точки

В данной ситуации используют промежуточные механизмы. Эти перекрестные устройства 3 схемы объединяют в одну, поэтому можно будет выключать, например, освещение лестницы на любом этаже дома. В маленьких квартирах такой переключатель бесполезен.

Подключение выключателя на три точки начинается с того, что ко всем перекрестным устройствам проводят 4-х жильный провод, проходным – 3-х жильный. Далее входную клемму первого проходного устройства соединяют с проводом фазы от коробки. Затем 2 выхода первого выключателя соединяют с 2-мя клеммами на вход перекрестного механизма, который следует за ним. Тоже самое проделывают до конечного проходного выключателя. В завершении фазу осветительного прибора присоединяют к входной клемме конечного проходного устройства, второй контакт светильника подсоединяют к нулю.

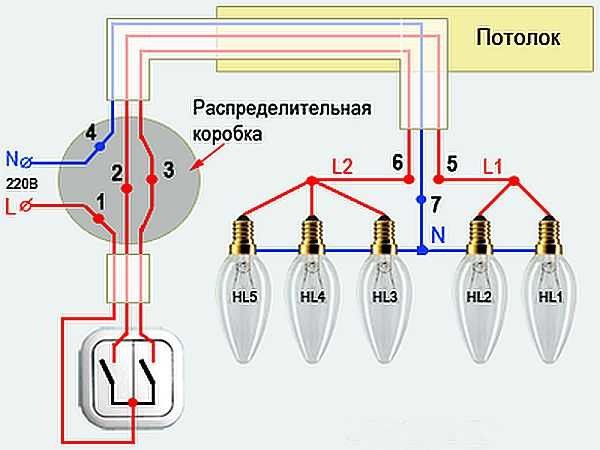

У двухклавишных выключателей больше контактов, а значит, предоставляют возможность подключения большего количества устройств. Их применяют для организации групповой линии освещения.

Схема подключения проводов проходного выключателя в распредкоробке

Важно правильно собрать схему. К выполнению работ приступают после того как помещение полностью будет обесточено. Распределительная коробка представляет собой конструкцию, которая монтируется на стенку. Внутри нее содержатся все коммуникационные провода электрической системы. Она должна быть изготовлена из диэлектрического материала, надежно защищена от механического воздействия.

В ней провода подсоединяют, начиная с нулевого кабеля. Каждая жила окрашена в определенный цвет. Как показывает практика синяя — ноль. Друг с другом соединяют синие жилы проводов, идущие из питающей сети и от распределительной коробки до лампы. Такое же делают с проводами заземления из питающей сети и от осветительного прибора, они могут быть зеленого либо желтого цвета. Затем подсоединяют фазы проводов из питающей сети и первого проходного выключателя – жилы белого цвета. Подобное проделывают с белыми жилами проводов второго проходного устройства и светильника.

Оставшиеся в распределительной коробке 2 пары жил – синие и зеленые (желтые), которые идут от выходных контактов 2-х выключателей, соединяют между собой по цвету.

К контактам в патроне прибора освещения подключают его фазную и нулевую жилу, корпус светильника заземляют. Далее жилы проводов соединяют с клеммами выключателя. На его обратной стороне имеется маркировка. Со стороны, где одна клемма и указана буква «L», подключают белый фазный провод. К клеммам с цифрами «1» и «2» в первом и во втором выключателях соответственно подсоединяют жилы одинакового цвета, к примеру, синие к «1», зеленые (желтые) «2». Выключатели закрепляют в подрозетниках, ставят защитные крышки и клавиши. Работы с подрозетником проводят отвертками, руками делать не следует.

Перед их изоляцией, советуют проверить работу выключателей. Подают напряжение, нажимают клавишу первого переключателя, лампочка должна загореться, нажимают клавишу второго – погаснуть. Повторяют несколько раз. Четкая работа подтвердит правильность подсоединения.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

Осветительные сети в соответствии с требованиями СНиП, ПУЭ, ПТЭЭП должны быть защищены автоматом (автоматическим выключателем) номиналом 6–10 А. Отключение произойдет при превышении предельно допустимого значения на 10–15%. Сегодня популярностью пользуются контактные коммутационные аппараты фирм:

• Eaton;
• Schneider;

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

В обязательном порядке должны заземлятся все металлические и проводящие ток части, оказывающиеся в процессе работы под напряжением. Для обеспечения безопасности необходимо заземлять установленные:

• светильники;
• бра;
• люстры.

Покупка и дальнейшее подключение проходного выключателя весьма выгодно. Они легко настраиваются, помогают экономить электричество. Управлять освещением можно из любой точки дома. Устройства отличаются надежностью, при правильном подключении прослужат длительное время.

Схема подключения проходного выключателя: Инструкция +Видео

Проходной выключатель: как подключить, особенности, разновидности. Перед тем, как выбрать и определиться с покупкой, стоит все-таки узнать – что такое проходной выключатель, для чего он требуется и в чем его отличительная особенность от стандартных одно-, двух- и трехклавишных переключателей. Одноклавишный выключатель проходного типа требуется для того, чтобы управлять лишь одной линией или контуром  для освещения из разных точек, которые расположены в нескольких частях квартиры или коттеджа. Получается, что одним выключателем при входе в коридор или комнату вы будут включать освещение, а другим, расположенным в ином месте, то же самое освещение сможете выключить.

Обычно подобное часто практикуется в спальной комнате, когда человек заходит в спальню и включает свет возле двери. Далее можно прилечь и у изголовья или тумбы отключить свет. В двухэтажных домах все проще – включите лампочку на первом этапе, поднимитесь по лестнице и сможете отключить свет со второго этажа.

Содержание:

• 1 Общие сведения
  • 1.1 Подбор, конструкции и отличия выключателей проходного типа
• 2 Подробности вопроса
  • 2.1 Подключение переключателя
  • 2.2 Схема подключения выключателя проходного типа в распределительной коробке
  • 2.3 Перекидные выключатели – управление с трех/четырех мест
• 3 Полезные сведения
  • 3.1 Ошибки при подключении
  • 3.2 Недостатки

Общие сведения

Подбор, конструкции и отличия выключателей проходного типа

Перед тем, как собирать подобную схему для управления, требуется обратить внимание на такие моменты:

1. Для монтажных работ проходного типа выключателя требуется трехжильный кабель – NYМ 3*1.
   5 мм² или ВВГнг-Ls 3*1.5 мм².
2. Не старайтесь собрать такую схему на выключателях обычного типа.

Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.

Обратите внимание, что проходной вариант лучше именовать не элементом для выключения, а переключателем, потому что конкретно он переключает электрическую цепь с одного работающего контакта на второй.

По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато  со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.

У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов. При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет.  При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет.

Подробности вопроса

Подключение переключателя

В первую очередь требуется правильно подключать сам выключатель в подрозетнике, и для этого стоит снять клавишу, а кроме них еще и рамки накладного типа. В разобранном виде вы сразу заметите три клеммы для контактов. Самой главной задачей является найти из них общую. На высококачественных изделиях с внутернней стороны обязательно есть схема, и если вы разбираетесь в этом, то сможете с легкостью сориентироваться по ней. Если же вы приобрели бюджетную модель, или любая электрическая схема является для вас еще тем дремучим лесом, то на помощь придет обычный тестер китайского происхождения в режиме прозвонки цепи (можно использовать даже индикаторную отвертку на батарейке).

При помощи щупов на тестере следует попеременно касаться всех контактов и искать тот, на котором тестер начнет «пищать» или покажет «0» при любых положениях клавиши ВКЛ и ВЫКЛ. все куда проще сделать при помощи индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На остальные клеммы стоит присоединить два остальные провода. Причем какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из этапов подключения проходного выключателя. Со вторым следует проделать все то же самое – найти общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный прибор и на оставшиеся подсоединить другие жилы.

Схема подключения выключателя проходного типа в распределительной коробке

Теперь самое главное, это правильно выполнить сборку схемы в распределительной коробке. В нее должны входить четыре трехжильных кабеля:

• Питание с автомата освещения распределительного щита.
• Кабель на первый переключатель и на второй.
• Кабель на люстру или другой осветительный прибор.

При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белый/серый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белая/серая, «ноль» коричневый, а земля черная. Начинается сборка с нулевых проводников

. Требуется соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на светильник в одну точку при помощи клемм ваго. Далее требуется соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует объединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод нужно подключить к корпусу светильника.

Остается правильно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует при помощи отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, останется лишь соединить между собой отходящие жилы с двух выключателей между собой, и при этом не играет роли, как именно вы будете их соединять. Допускается даже перепутать цвета, но все-таки лучше, если вы будете придерживаться расцветки, чтобы в будущем не запутаться.

На этом можно считать, что схема полностью собрана, подать напряжение и проверить освещение.

А теперь отметьте себе основные правила, которые стоит для себя запомнить:

• Фаза с автомата должна идти на общий проводник переключателя №1.
• Эта же фаза должна выходить с общего проводника второго выключателя на осветительный прибор.
• Остальные два проводника вспомогательного типа следует соединить между собой в распределительной коробке.
• Земля и ноль должны подаваться напрямую без выключателей сразу на лампы.

Теперь стоит поговорить об управлении освещением при помощи новых выключателей.

Перекидные выключатели – управление с трех/четырех мест

Что же делать в том случае, когда вы хотите управлять одним освещением из трех или четырех точек? Тогда с цепи будет еще третий и четвертый переключатель. Казалось, требуется купить лишь еще один проходной элемент, но все не так просто. Здесь не подойдет выключатель с тремя клеммами, потому что соединяемых проводов в распределительной коробке будет четыре. Здесь очень кстати будет применение перекидного, или как его еще называют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие состоит в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между двумя проходными. Начать стоит с распаечной коробки, в ней следует найти два второстепенных провода от второго и первого переключателя. Нужно рассоединить их и подключить между ними перекидной шнур. Те провода, что расположены с первого, подключите на вход, а те, что идут на второй – к клеммам выхода. Схему подключения проходного выключателя следует всегда проверять, потому что часто бывает так, что выход и вход у них расположен на одной стороне.

Естественно, что не нужно запихивать сам перекидной провод в распаечную коробку, хватит и того, что вы заведете туда концы от четырехжильного кабеля. А сам выключатель следует разместить в любом удобно для вас месте – возле кровати, в середине коридора и прочее. Свет можно переключать и выключать со всех точек. Главным достоинством системы является то, что вы можете изменять ее до бесконечности и добавлять сколько угодно выключателей перекидного типа. Проходных будет всего два (в конце и начале), а в промежутке между ними будет хоть 13 перекидных.

Полезные сведения

Ошибки при подключении

При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно  работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.

Еще может быть и такой вариант, что новый переключатель совсем не  проходной. Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние. Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.

Недостатки

Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.
