РАЗБОРКА И ПЕРЕМОТКА ПАЯЛЬНИКА

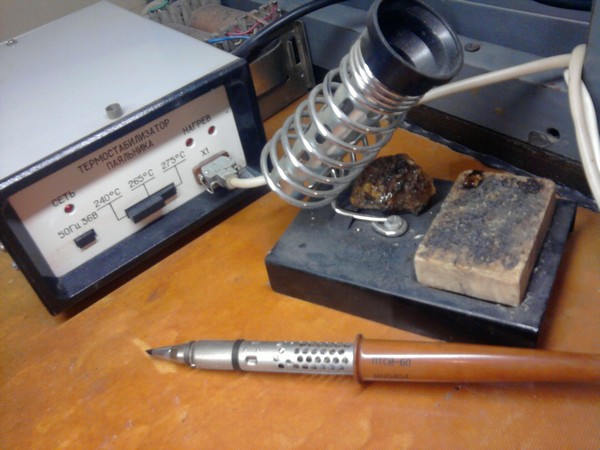

Если ты, товарищ по увлечению, уже «перерос» паяльник с регулятором напряжения, но ещё «не дорос» в своих амбициях до профессиональной паяльной станции, то это может быть интересно. Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода – изменить сопротивление нагревательного элемента. Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт, второй есть желание сделать менее мощным вот и добавил Ом.

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу – поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант – катушка для ниток. Открутил – подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 – 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 – 106 В собран.

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.

Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Скорость нагрева

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор – Babay iz Barnaula.

Особенности ремонта и перемотки паяльника: правила разбора прибора

Паяльник относится к одним из самых надежных инструментов, так как это достаточно простое устройство. Но даже такие виды техники могут со временем ломаться. Ремонт паяльника является не очень сложным делом, но здесь главное определить род поломки, чтобы исправить ее. Условно все можно разделить на восстановление работоспособности по стандартной схеме, которая присутствует в стандартных моделях, и исправление неполадок с дополнительными функциями инструмента. Ведь в некоторых моделях присутствуют встроенные регуляторы температуры, индикаторы разогрева и прочие вещи.

Ремонт паяльника своими руками зачастую не составляет большого труда, но в большинстве случаев люди все же предпочитают покупать новые инструменты, если речь идет о простых бюджетных моделях. Тем не менее, если есть желание сэкономить, то можно постараться сделать все самостоятельно.

Частые причины поломок и способы их устранения

Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.

Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.

Причины, почему перегорает спираль у паяльника, могут крыться следующем:

слишком высокий нагрев инструмента;
скачки напряжения, которые приводят к повышению температуры;
длительная беспрерывная работа, повышающая температуру паяльника;
брак обмотки, когда на проводе есть проблемные места, выходящие из строя в первую очередь;
наличие скруток, повышающих сопротивление в конкретном месте.

Как правильно разобрать паяльник?

Для ремонта снимается корпус паяльника, который выполняет защитную функцию. Если на модели присутствуют фиксирующие кольца, то их нужно раздвинуть. Защитный кожух выполняется в двух основных вариантах.

Паяльник в разобранном виде

Чтобы знать как разобрать паяльник, требуется изучить каждый их них:

на штыре с обмоткой располагается металлическая трубка, которая упирается в рукоять инструмента, а с обратной стороны зажимается специальным концом;
корпус делается в виде двух половинок трубки, сужающейся по краям (здесь обе части фиксируются при помощи зажимных колец).

Простой способ устранения поломок

Есть несколько способов, как отремонтировать паяльник после разбора. Простой метод заключается в следующем;

после снятия защитного кожуха снимается еще изоляционный слой;
когда будет обнаружен обрыв, вовсе не обязательно утруждать себе длительной заменой всей обмотки;
достаточно отсоединить один ее конец от клеммы питания;
после этого нужно просто смотать провод с внешней стороны обмотки до того самого места, где обнаружен обрыв;
в месте перегорания нужно сделать скрутку;
намотать провод;
провод подключается к клемме питания;
наматывается изоляционная обмотка;
закрывается корпус.

Это простой способ, который часто используется, но специалисты не рекомендуют его в качестве основного. Основным недостатком данной методики является то, что сопротивление паяльника в месте скрутки возрастает. Соответственно, там повышается температура во время работы. Именно место скрутки становится наиболее опасным для поломок в дальнейшем. Создается высокая вероятность того, что проводка перегорит в следующий раз в этом же месте.

Как перемотать паяльник?

Чтобы после перемотки в инструменте не оставалось слабых мест, необходимо перематывать всю катушку на нем. Если необходимо сохранить характеристики модели, то параметры провода должны быть такими же, как и у старого. При этом нужно сохранять количество витков, которое предусмотрено в конструкции для каждого слоя.

Перемотка паяльника своими руками

Изоляцию можно заменить, если нет возможности подобрать такой же точно вариант. Здесь можно применять слюду для паяльника в виде пластин или трубок, термостойкую стеклоткань или асбестовые прокладки. Асбест является одним из лучших изоляторов.

Слюда для паяльника со спиралью

сначала создается изоляционный слой;
затем на него наматывается первый слой обмотки;
на него накладывается еще один изоляционный слой;
поверх второго слоя изоляции наматывается второй слой обмотки;
оставшиеся концы провода монтируются к сетевому шнуру.

«Важно!
Необходимо соблюдать, примерно, одинаковое количество витков в каждом слое обмотки. Благодаря этому можно обеспечить равномерный нагрев инструмента»

Иногда создаются проблемы с изоляционными слоями, которые находятся между обмотками. Здесь также приходится разбирать инструмент и частично перематывать его, но основным действием является замена обмотки. Проще всего заменить ее на слюдяные трубки. Данный материал является отличным диэлектриком и при этом обладает нужными качествами теплопроводности. Слюда является достаточно хрупким материалом, что становится главным его недостатком. Даже если трубки будут находиться в защищенном корпусе, то при механическом ударе есть вероятность их повреждения. Если слюда разрушится, то паяльник может замкнуться между витками.

Техника безопасности

Во время ремонта очень важно соблюдать технику безопасности, так как это поможет сохранить в нормальном состоянии инструмент, а также обезопасит здоровье и жизнь мастера. К основным правилам относятся:

при всех ремонтных работах и разборе корпуса паяльник должен быть отключен от сети;
если поломка случилась во время работы, то помимо обесточивания инструмента нужно дождаться пока он остынет;
всегда стоит помнить о создании изоляции и проверке ее целостности, чтобы после перемотки не образовалось витковое замыкание;
стоит избегать создания скруток как внутри инструмента, так и на сетевом проводе, что создает потенциально опасные места при эксплуатации;
во время проверочного включения при ремонте лучше не держать паяльник в руках и не находиться с ним в непосредственной близости;
проверочное включение необходимо проводить всегда и ждать до полного разогрева инструмента.

Заключение

Несмотря на то, что паяльник относится к недорогим инструментам, порой его проще и дешевле отремонтировать, чем покупать новый. Простота конструкция сводит все ремонтные операции до нескольких основных пунктов, вне зависимости от причины возникновения проблемы. Ремонт китайского паяльника с регулятором температуры не будет принципиально отличаться от восстановления работоспособности отечественного инструмент без дополнительных функций, если речь не идет о поломке самого регулятора температуры.

Noel 230 В/90 Вт Цифровой паяльник с регулируемой температурой Обзор и разборка

Noel 90 Вт Цифровой паяльник Обзор и разборка

Noel — индийский бренд инструментов и материалов для пайки. Их продукция включает в себя паяльники, паяльные станции, припои различных марок и флюсы. Недавно мы купили их паяльник с цифровым контролем температуры мощностью 90 Вт, и сегодня мы рассмотрим его и определим, обеспечивает ли он заявленную производительность для цифрового паяльника. Мы приобрели этот продукт на веб-сайте Noel India за ₹1173 . Начнем со спецификаций.

Specifications
Features
In the Package
Build Quality
Ergonomics
Operation
Performance
Teardown
Verdict
1. Pros
2. Cons
Alternatives
Links
Short Link

Технические характеристики

Рабочее напряжение: 230 В переменного тока
Рейтинг мощности: 90W
Бит Тип: Hakko 900M Series
Элемент отопления: Ceramic с двумя контактами
Диапазон температуры: 200–500 ° C
ТЕМТЕРС
Длина шнура: 1,5 м
Вес: 180 г

Характеристики

3-разрядный ЖК-дисплей с синей подсветкой
Преобразование Фаренгейта в Цельсий
Три программируемые кнопки для изменения температуры и включения/выключения утюга
Функция ручной калибровки температуры
Сохранение значения температуры после включения/выключения

В упаковке

1 паяльник с закругленный наконечник
1 пластиковый колпачок для наконечника
1 руководство по эксплуатации

0042 Качество сборки

Качество сборки очень хорошее для того, за что вы платите. Корпус изготовлен из нейлонового пластика, выдерживающего высокие температуры. Некоторое количество тепла достигнет пластикового корпуса, в котором вы будете держать утюг. Поэтому требуется пластик хорошего качества, чтобы он не деформировался или, в худшем случае, не расплавился во время использования. Верхняя часть крепится к нижней части с помощью резьбовых концов. Подгонка и отделка этой детали превосходны. Резиновая рукоятка (может быть силиконовая) также прочно закреплена и ее удобно держать. Три кнопки также изготовлены из того же материала, что и рукоятка. Они мягкие на ощупь и достаточно приподняты над поверхностью. На конце утюга кабель крепится к корпусу с помощью кабельного ввода. Двухжильный кабель имеет длину 1,5 м и очень гибкий. В целом Ноэль 9Утюг 0W имеет отличное качество сборки с точки зрения используемых материалов, изготовления и сборки.

Утюг Noel 90W имеет отличное качество сборкиГайка для крепления наконечникаПластиковый колпачок для безопасностиКонструкция из трех частейВерхняя и нижняя секции резьбыЗакругленный наконечник по умолчаниюПрорезиненные мягкие кнопкиОбрезиненная рукоятка Это означает, что вы можете использовать паяльные насадки и нагревательные элементы серии Hakko 900M, когда захотите их заменить.

Большинство регулируемых паяльников и насадок, которые вы можете найти в Интернете, будут разработаны после Hakko 9.Серия 00М. Это позволяет легко найти паяльные жала и запасные части для вашего утюга.

[Изображение бит Hakko]

Как и в случае с утюгом Hakko 900M, когда он горячий, вам понадобятся плоскогубцы, чтобы снять гайку, удерживающую металлическую рубашку охлаждения на месте. Вы должны осторожно удалить горячие металлические части и биту с помощью плоскогубцев, чтобы не уронить их на ноги или другие ценные предметы. Мы рекомендуем держать наконечник утюга вверх при удалении горячих металлических частей. Так что, если вы будете достаточно осторожны, заменить насадку для пайки на Noel 9 несложно.железо 0Вт.

Диаметр резиновой рукоятки немного больше, чем у обычных китайских айронов, совместимых с Hakko. Но рукоятка обеспечивает отличное ощущение на руке. Поскольку этот утюг совместим с Hakko, у вас не возникнет проблем с поиском совместимой подставки для паяльника или повторным использованием уже имеющейся.

Эксплуатация

Утюг оснащен двухконтактной вилкой EU/Indian . Контакт заземления отсутствует, так как металлические части утюга не соприкасаются ни с чем другим токопроводящим. Это также означает, что железо не защищен от электростатического разряда . Когда вы включаете утюг в сеть, он остается в выключенном состоянии. Вы должны вручную включить его, нажав и удерживая кнопку питания около 2 секунд. ЖК-дисплей с синей подсветкой включится, и утюг начнет нагреваться. Температура поднимется до того значения, которое вы использовали в последний раз. Это полезная функция, которая экономит ваше время, поскольку вам не нужно устанавливать температуру каждый раз, когда вы включаете и снова включаете питание устройства.

Утюг показывает температуру

Регулировка температуры очень проста. Утюг имеет заявленный температурный диапазон от 200 до 500°C. Есть две кнопки для регулировки температуры. Нажатие + или – кнопка один раз увеличит или уменьшит температуру на кратное 1°C или 1°F. ЖК-дисплей мигнет 5 раз , показывая, что он переключается на новое значение. Если вы снова нажмете кнопки в течение этого периода мигания, вы можете постоянно менять значение, не дожидаясь, пока утюг достигнет этой температуры. Нажатие и удержание кнопок управления температурой будет изменять значение на экране быстрее для более быстрой регулировки. Как только мигание завершится, утюг начнет менять температуру и сохранит новое значение в памяти. Если вновь установленная температура выше предыдущего значения, значение увеличится до нового значения в течение нескольких секунд. Если новое значение было ниже, утюг начнет медленно остывать естественным путем.

Когда утюг включен, одно нажатие кнопки питания переключает между градусами Цельсия (°C) и градусами Фаренгейта (°F) единиц. Температура, отображаемая на дисплее, не всегда будет точной. Если вы думаете, что это так, вы можете откалибровать утюг, нажав и удерживая обе кнопки + и – в течение 2 секунд. В это время на ЖК-дисплее отобразится CAL , и вы можете отрегулировать значение температуры в зависимости от измеряемой температуры с помощью + и – кнопки. ЖК-дисплей мигнет несколько раз, чтобы подтвердить новое значение, и завершит процесс калибровки после сохранения нового значения. Вам нужен точный прибор для измерения температуры, такой как мультиметр с измерением температуры. Вы также можете использовать датчики температуры PTC или NTC , которые могут измерять температуру в диапазоне 300°C.

Дисплей калибровки температуры Показывает ошибку F-E при неправильном входном питании

Иногда при включении утюга отображается F-E . По опыту мы поняли, что это происходит из-за неправильного контакта между вилкой и розеткой переменного тока. Индикатор F-E в руководстве пользователя не упоминается. Вместо этого мы можем найти индикатор H-E , который обозначает проблему с нагревом. Руководство предлагает заменить нагревательный элемент, когда отображается H-E . Также на дисплее будет отображаться 0-E , когда нагревательный элемент отсоединен.

Показывает 0-E при снятом нагревательном элементе

Производительность

Под производительностью мы подразумеваем реальную производительность утюга, отличную от той, что указана в спецификации. Утюг достигает рабочей температуры в течение от 20 до 30 секунд . Но то, как дисплей показывает повышение температуры, немного роботизировано, как мы говорим. Значение увеличивается с постоянной скоростью, как будто кто-то подсчитывает число. Если бы утюг непосредственно измерял температуру, можно было бы ожидать, что повышение температуры будет более реалистичным, как в случае более профессиональных утюгов и паяльных станций. Кроме того, если мы отводим слишком много тепла от наконечника, отображаемая температура также должна немного отличаться в зависимости от того, насколько хорошо утюг поддерживает температуру. Но это не относится к Ноэлю 9.цифровое железо 0Вт.

Причина может заключаться в том, как этот конкретный утюг измеряет температуру. Утюг не измеряет температуру жала. Вместо этого он может измерять температуру внутри нагревательного элемента. Мы можем подтвердить это, только открыв утюг и заглянув внутрь. Мы сделаем это на следующем шаге.

Установленная температура и фактическая температура могут отличаться от от 20 до 50°C даже после калибровки. Это особенно верно, если окружающая среда такова, что наконечник очень легко теряет тепло. У нас в комнате работал потолочный вентилятор, и когда он работал, температура на конце была на 50°C ниже, чем отображалось на дисплее. Поэтому мы попробовали отключить вентилятор и откалибровать железо. После калибровки фактическая и отображаемая температуры находились в диапазоне ±5°C. Мы проверили температуру с помощью мультиметра, который поддерживает измерение температуры с помощью датчика термопары. Все это означает, что Noel 9Утюг мощностью 0 Вт не может точно измерять и отслеживать изменения температуры наконечника. Это может быть настоящей проблемой. Более дорогие утюги могут поддерживать постоянную температуру даже в сложных ситуациях.

Практический обходной путь — установить температуру выше необходимой. Например, в нашем случае мы установили температуру утюга на 350°C, когда хотели 300°C. Этот трюк действительно сработал.

Разборка

Теперь заглянем внутрь. На удивление легко извлечь печатную плату из корпуса. Сначала снимите верхнюю часть, открутив ее. Затем плоскогубцами возьмитесь за край печатной платы и вытащите ее. Если потянуть за нагревательный элемент, то его можно вынуть из двухконтактного гнезда на плате, что лучше, чем припаивать провода. Кабель питания надежно фиксируется с помощью металлического зажима. Поэтому, если вы случайно потянете кабель, он сможет выдержать некоторую силу. Линия и Нейтральная Линии можно менять местами, и плата будет использовать одну из линий в качестве GND для питания 5 В.

Нагревательный элемент подключен к печатной плате и имеет силиконовую втулку.

Используйте плоскогубцы, чтобы снять плату, снятую с рукоятки.

Плата имеет компоненты с обеих сторон. С одной стороны ЖК-дисплей, кнопки и блок питания. Блок питания выполнен на базе неизолированного повышающе-понижающего преобразователя L2178 , поддерживающего диапазон входного напряжения 9 В.0003 84-265 В переменного тока . Это дает 5 В для микроконтроллера и ЖК-дисплея. Поскольку линии питания от сети можно менять местами, L или N могут стать GND для этого питания. Поэтому, если вы собираетесь измерять выходной сигнал с помощью неизолированного осциллографа, это может представлять опасность. В то же время измерение выходного напряжения с помощью цифрового мультиметра (DMM) с питанием от батареи не вызовет проблем, поскольку он уже изолирован. Мы измерили около 4,96 В на выходе повышающе-понижающего преобразователя.

Драйвер нагревателя основан на симисторе BT136S 600В, 4А. Используемый микроконтроллер — MC51F003A4A0Y от SinoMCU , который представляет собой процессор на базе 8051 со встроенным генератором 32 МГц. Микроконтроллер управляет симистором через PWM/PPM для изменения выходной мощности нагревателя. Вывод 2 микроконтроллера подключен к затвору симистора через конденсатор.

MC51F003A4A0Y TSSOP20 распиновка

Вы можете увидеть контактную площадку Earth рядом с контактными площадками нагревательного элемента. Но дорожка или колодки не используются. Наконечники утюгов с защитой от электростатического разряда будут соединены с землей, и они будут выдерживать менее 2 Ом , чтобы любые статические заряды, возникающие на наконечниках, всегда замыкались на землю. Поскольку утюг Noel 90 Вт не использует контакт заземления, он небезопасен для приложений, чувствительных к электростатическому разряду.

Передняя сторона печатной платы Задняя сторона печатной платыГнездо нагревательного элемента и секция понижающего напряженияКнопкиLCDDLCD со стороны контактовСторона симистораНагревательный элемент удален

На печатной плате сломано 5 контактов. Две из них — это линии питания 5 В, обозначенные как — и + . Остальные ICSP строки для прошивки прошивки.

Микроконтроллер и его контакты для программирования

Теперь вопрос где датчик температуры? Оригинальные утюги серии Hakko 900M или совместимые имеют нагревательный элемент с четырьмя проводами , выходящими из него. Два провода идут на змеевик отопителя, а два других на датчик температуры. Датчик температуры обычно представляет собой термопару , которая может непрерывно измерять высокие температуры. А вот в утюге Noel 90W мы не видим второго комплекта проводов, в связи с чем возникает вопрос, где находится датчик температуры. Теперь не все нагревательные элементы или наконечники со встроенными датчиками температуры поставляются с четырьмя проводами. Некоторые, такие как паяльные жала с прямым приводом, используемые для 9Наконечники 0003 TS100 (Miniware) или T12/T15 (Hakko), только две клеммы. Это связано с тем, что одни и те же две клеммы используются для подачи питания на нагревательный элемент, а также для считывания температуры наконечника. Может ли это быть в случае с утюгом Noel 90W?

Нагревательный элемент паяльника серии Hakko 900M с четырьмя проводами и датчиком температуры. Источник: AliExpress Паяльное жало Hakko T12 со встроенным датчиком температуры. Источник: Hakko

Давайте внимательно рассмотрим печатную плату. Как видно из изображений выше, один из контактов нагревателя подключен непосредственно к Линия через предохранитель 1А. Следующий вывод подключен к T2 симистора BT136S и больше никуда не идет. Затвор симистора подключен к одному из выводов микроконтроллера через конденсатор. Этот конденсатор посылает импульсы тока на симистор, чтобы включить его.

Как же микроконтроллер измеряет температуру? Ответ: нет . Утюг Noel 90W с цифровым контролем температуры не может измерять температуру нагревательного элемента и не может поддерживать постоянную температуру, когда мы его используем. Что на самом деле делает утюг, так это то, что он просто выводит на экран показания для любой температуры, которую вы хотите, а затем позволяет вам «откалибровать» (больше похоже на выравнивание) отображаемое значение до температуры наконечника, которую вы получаете.

Утюг Noel может подавать переменную мощность на нагреватель только через симистор с цифровым управлением. Это не сильно отличается от аналогового паяльника с переменной температурой, который вы можете получить за 1/3 цены. Ниже приведена типичная схема обычных гладиаторов с регулируемой мощностью, совместимых с Hakko. У них есть потенциометр для регулировки тепловой мощности через небольшой симистор. Датчика температуры нет. Хотя утюг Noel измеряет ток через нагреватель с помощью резистора 1 Ом (два 2R00 резисторы параллельно). Мы также измерили сопротивление катушки нагревателя, которое составило около 136 Ом .

Схема универсального регулируемого аналогового паяльника мощностью 60 Вт, совместимого с серией Hakko 900M

Утюг Noel мощностью 90 Вт имеет драйвер микроконтроллера вместо регулятора потенциометра. Таким образом, заявления Ноэля на странице их продукта обманчивы или сбивают с толку. Производитель говорит:

Постоянная температура – 200°C(392F) – 500°C(824F)
Паяльник с цифровым контролем температуры 90 Вт, выпущенный Noel, представляет собой паяльник с чипом контроля температуры. Этот чип модулирует температуру в соответствии с потребностями пользователя. Это может быть переменным, и температура может поддерживаться где угодно между 200°C и 500°C.

Мы попробовали установить температуру на 360°C и прижали всю металлическую часть утюга к мокрой губке, и дисплей температуры даже не глючил.

Дисплей даже не глючил

Вердикт

Итак, наконец, вердикт. Но давайте сначала перечислим плюсы и минусы.

Плюсы

Хорошее качество сборки.
Хорошая эргономика.
ЖК-дисплей со светодиодной подсветкой.
Кнопка управления питанием.
Повторный вызов температуры после выключения и включения питания.
Функция ручной калибровки температуры.
Индикаторы ошибок или неисправностей.
Совместимость с паяльными наконечниками и нагревательными элементами Hakko.

Cons

Не измеряет температуру.
Неточно поддерживает температуру
Не защищен от электростатического разряда (отсутствует заземление наконечника утюга).
На сайте продавца запасной ТЭН не продается.

Поскольку цифровой утюг Noel 90 Вт не может измерять или поддерживать нужную пользователю температуру, мы не можем классифицировать этот продукт как утюг с цифровым контролем температуры. Вместо этого более подходящим названием является паяльник Digital Variable Power . Мы не рекомендуем этот утюг для приложений, требующих постоянной температуры и точных показаний температуры. В противном случае, если вам нужен качественный универсальный паяльник с дополнительным дисплеем и функцией калибровки температуры, вы можете подумать о его покупке.

Альтернативы

Есть лучшие альтернативы с функцией определения фактической температуры, чем та, которую мы только что рассмотрели. Одна из причин покупать утюги с регулируемой температурой, которые подключаются непосредственно к электросети, заключается в том, что они занимают меньше места на вашем столе. Паяльные станции обычно имеют громоздкую станцию и другие детали. Поэтому, если вы ищете лучший утюг, мы рекомендуем следующие. Сейчас мы лично не пробовали все эти утюги, но если вы думаете, что можете поделиться с нами своим опытом использования подобных, мы обновим этот список. Мы обязательно опубликуем наш обзор, когда новый продукт для пайки попадет в наши руки. Наша цель — помочь вам выбрать качественные товары.

SEQURE SQ-A110 110W Цифровой дисплей Digital Springering Iron
Atten ST-2065/ST-2080 Цифровой паяток
Multicomp Pro MP740063 Soldering Iron
