На деревянных судах палубный настил (рис. 1) и особенно ватервейс и ватервейсовый брусок в большой степени определяли продольную прочность и устойчивость корпуса к прогибам. Поэтому эти элементы набора имели большое поперечное сечение по всей длине судна. Небольшое постепенное уменьшение сечения допускалось только в оконечностях.
Рис. 1-а. Палубный настил деревянного судна:
1, 2, 8 — ватервейсовые бруски; 3 — люк; 4 — бимс; 5 — комингс люка; 6 — вырез для рубки; 7 — связующий пояс; 9 — клин; 10 — деревянный нагель; 11— деревянная пробка; 12 — болт;
Рис. 1-б. Палубный настил железных и композитных судов:
1— деревянный или железный ватервейс водопротока; 2 — тиковое обрамление палубника; 3 — подкладка под рубкой; 4 — диагональная связь; 5 — бортовой стрингер; 6 — железные бимсы; 7 — железная или деревянная крышка люка; 8 — деталь ватервейса и палубного настила; 9 — 3 или 4 пояса между стыками; 10 — окантовка мачты; 11— пояс настила вокруг рубки; 12 — деревянный комингс люка; 13 — железный карлингс; 14 — железный комингс.
Вдоль продольных краев люков от носа до кормы простирались дополнительные поясья палубного настила.
Дополнительные поясья были слегка искривленными, как и обводы самой палубы. Обшивку между ними и ватервейсовыми брусками настилали параллельно им или с небольшим скосом к оконечностям, так чтобы наружные поясья имели по возможности наибольшую длину. В результате за счет непрерывных поясьев настилу придавалась максимальная продольная прочность.
Внутренняя кромка ватервейсового бруска представляла собой непрерывную изогнутую плоскость.
Для обеспечения высокого качества конопатки и крепления концы досок обшивки делали прямоугольными шириной около 6 см, за счет чего было удобно работать лебезой. Отверстия под нагели незначительно ослабляли доску. Соседняя доска имела вырез, который стыковался с торцом предыдущей доски и т.
Под рубками настил был сплошным, а вокруг рубок делали неглубокую скошенную канавку, позволявшую проконопатить и просмолить щель между рубкой и палубой. Мачту окружали комингсы, поскольку мачтовая подушка являлась достаточной опорой как для концов досок обшивки, так и для брусьев комингса.
Доски настила пришивали к бимсам нагелями, которые расклинивались клиньями из твердой древесины и затем обрезались заподлицо с настилом. Поскольку нагели и клинья вырезали поперек волокон, они были более износоустойчивы, чем доски обшивки, и на старых судах выступали закругленными бугорками, пока их не срубали.
Иногда вместо нагелей употребляли железные гвозди; их шляпки утапливали в предварительно высверленные отверстия, которые забивали пробками.
На железных и композитных судах палубный настил изготовляли иначе. Продольная прочность обеспечивалась в основном металлическими элементами набора. Металлические ширстрек и подпалубные стрингеры заменили деревянные ватервейсы и ватервейсовые бруски, хотя последние иногда и делали как дополнение к металлическим элементам. Вместо деревянных дополнительных продольных поясьев палубного настила появились металлические, скрепленные диагональными подпалубными листами. Поэтому сама палубная обшивка не играла большой роли в обеспечении продольной прочности и не было необходимости делать крайние доски как можно длиннее. Их концы были прямоугольными только для удобства конопатки, а выступы вырезали не в них, а в ватервейсовом бруске. Если обводы палубы имели большую кривизну, крайние доски скашивали. В основном доски настила делали прямыми и параллельными друг другу.
У конструкторов деревянных судов существовали различные правила для определения размеров скошенных и прямых кромок крайних досок настила в зависимости от ширины самих досок. Поскольку ширина могла варьироваться от 10 до 20 см (ширина типовых досок достигает 23 см), то на композитных и железных судах такая сложная обрезка кромок могла привести к необоснованно большому количеству вырезов в ватервейсовом бруске. Поэтому из соображений удобства конопатки минимальную ширину кромки принимали равной 6 см.
Лазы, люки окаймляли по периметру широкими листами, к которым с помощью угольников крепили комингсы. Вокруг комингса клали тиковый или сосновый ватервейсовый брусок, который был немного толще палубного настила и имел скос к палубе, а сам настил укладывали встык с бруском. Точно так же делали комингсы вокруг сходных трапов, вентиляторов, рубок и др.
В случае соснового палубного настила бруски изготовляли по возможности из тика, так как он не покрывался ржавыми пятнами, находясь в контакте с металлом.
Даже если деревянные комингсы люков или рубок ставили непосредственно на железные пластины, то вокруг их обшивали тиковым бруском с фаской, поскольку в противном случае у комингсов скапливалась вода и дерево начинало гнить. При изготовлении настила палубы целиком из тика бруски служили украшением, а рубку ставили в канавки, вырезанные в настиле.
Края палубы бака, срезы бака и юта иногда зашивали тиковыми досками толщиной около 2,5 см со скошенными или закругленными кромками. В этом случае торцы досок закрывали бруском полукруглого сечения.
На судах, имевших палубный настил из сосны, часто рубку не ставили в вырезы в настиле прямо на бимсы, а в настил на глубину около 2,5 см по периметру рубки врезали тиковые доски толщиной примерно 5 см и уже на них ставили рубку.
Кромки выступающих над палубой тиковых досок срезали или закругляли, и таким образом вода, стекавшая со стен рубки, не попадала в швы.
Деревянный настил крепили к железным подкрепляющим листам палубы с помощью металлических болтов, на которые снизу наворачивались гайки. Головки болтов утапливали в доски настила, и отверстия забивали пробками. Пробки вырезали вдоль волокон, а не поперек, как на деревянных судах. Поэтому они изнашивались так же, как и доски палубного настила. Торцы соседних досок или соединяли встык, крепя каждую из них болтами, или делали скошенными либо соединяли в полдерева и крепили одним болтом. В последнем случае соединение из-за уменьшенной толщины концов досок выходило ослабленным.
Один военный моряк рассказал такой случай: во время шторма на Средиземном море он стоял на мостике легкого крейсера; судно с трудом шло сквозь шторм. Вдруг одна из досок палубного настила, закрепленная к стальной обшивке в носовой части корабля подпрыгнула вверх, как будто ею выстрелили из катапульты.
Глава из книги Джорджа Кэмпбелла ‘Чайные клипера’
<< Предыдущая статья | Следующая статья >>

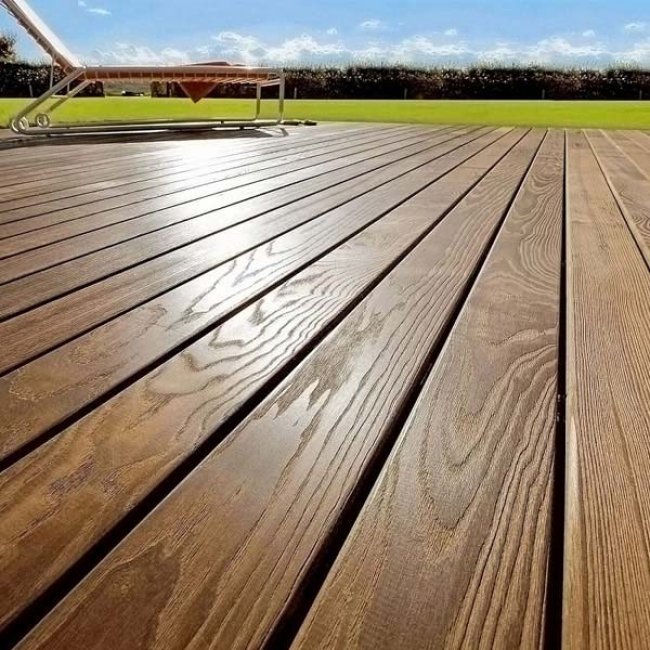

Палубный настил из лиственницы
Нет ничего удивительного, что на террасах, балконах, верандах, в беседках и пентхаусах, то есть в большинстве помещений на свежем воздухе, чаще всего в качестве одного из строительных материалов очень часто используется древесина сибирской лиственницы. Во многом это объясняется тем, что некоторые вещества, содержащиеся в ней, позволяют избежать дополнительной антисептической и водоотталкивающей обработки, к тому же лиственница имеет очень приятный цвет и красивую структуру.
Применение палубного настила из лиственницы
При изготовлении полового настила в помещениях на уличном пространстве приусадебного участка зачастую используют палубный настил из лиственницы.
Палубный настил может иметь как гладкую, так и рифленую поверхность. Последний позволяет создавать полы в помещениях с повышенной влажностью, то есть там, где использование гладко обработанных досок может привести к травмам в результате падений (душевые комнаты, бани и сауны, пространство вокруг бассейна). Доски, имеющие рифленую поверхность, иногда также называются террасными.
Палубный настил из древесины представляет собой нешпунтованную доску с закругленными фасками на лицевой стороне. Свое название этот вид пиломатериала получил еще в те времена, когда досками из лиственницы были отделаны палубы кораблей. Используя палубный настил из лиственницы, вы получите не только недорогой и долговечный пол, но также, благодаря его высоким эстетическим качествам, создадите неповторимый интерьер на своем участке.
Особенности монтажа палубного настила
При монтаже палубного настила доски неплотно подгоняются друг к другу. Между ними оставляется небольшой зазор, что обеспечивает дополнительную циркуляцию воздуха, не позволяя под полом образования повышенной влажности и благоприятных условий для развития плесени и грибков.
С этой же целью монтаж пола необходимо производить на специально подготовленные лаги, которые должны быть подняты над землей. Крепление к лагам можно осуществлять как старым способом (с помощью гвоздей или саморезов) так и скрытым способом с помощью современных технологий, позволяющих избавиться от торчащих и портящих внешний вид шляпок гвоздей и шурупов.
В настоящее время можно купить палубный настил из лиственницы практически любой толщины от 20 до 50 мм, что позволяет легко подобрать необходимую вам прочность пола. Кроме лиственницы палубный настил может быть изготовлен из липы, дуба, кедра, ясеня и ангарской сосны, однако классическим и наиболее экономичным является все же рассматриваемый нами вариант. Благодаря качественной обработке и тщательному подбору первичного материала обе стороны доски могут быть рабочими.
В некоторых случаях палубные доски применяются как садовый паркет, то есть для создания небольших дорожек в садах, вокруг фонтанов и садовых прудиков.
Недостатки палубного настила из лиственницы
Однако, несмотря на все эти очевидные плюсы, нельзя не остановиться и на минусах палубного настила из лиственницы:
- Как и любой естественный материал, палубный настил из лиственницы может иметь природные пороки и недостатки.
От количества подобных недостатков зависит сорт пиломатериала. - Любая даже самая сухая древесина при изменении внешних условий может менять свои геометрические размеры. Практически не изменяется только длина доски, ширина же и толщина могут существенно колебаться в зависимости от температуры и влажности воздуха.
- Для достижения лучшего результата и продления срока службы вашего изделия палубный настил из лиственницы необходимо подвергнуть дополнительной антисептической, противопожарной и водостойкой обработке. При этом обработка, чаще всего должна производиться до монтажа, что позволит покрыть доски составом со всех сторон.
- Монтаж настила необходимо производить с учетом текущей влажности древесины. Сильно пересушенные доски плотно подогнанные друг к другу во влажной среде могут запросто подняться и, наоборот, небольшие зазоры между очень влажных досок могут при высыхании последних значительно увеличиться.
