Теплый водяной пол в квартире. Что можно, что нельзя – ВАШ МАСТЕРЪ

Что представляет из себя эта система, каким образом происходит нагрев напольного покрытия? Конструкция не очень сложная – напоминает своеобразный слоеный пирог. Его составляющими являются бетонная плита или другое перекрытие (зависит от конструкции здания), теплоизоляция, полистирольная плита толщиной 30-200 мм. Сверху выкладывается арматурная сетка с ячейками 150х150 мм, к которой крепятся трубы ø 17-20 мм, по которым будет циркулировать вода. Все заливается бетоном, образуя стяжку выше труб на 30 мм. Настилается чистовое напольное покрытие.

Полы прогреваются по всей площади равномерно, чем объясняется повышенный комфорт в помещении. При радиаторном отоплении такой равномерности нет.

ТВП в квартире. Возможен такой вариант?

Многие задаются вопросом – можно ли смонтировать водяной обогрев напольного покрытия в квартире. Именно водяной, т. к. электрический пока еще довольно дорогое удовольствие.

Сразу отметим, нельзя подключаться к центральному отоплению в следующей ситуации:

• при наличии отопительного стояка в каждой комнате. Нарушается стабилизация теплового и гидравлического баланса между соседними квартирами.

Как быть? Не падайте духом, есть варианты монтажа ТВП, минуя этот запрет.

Когда разрешено подключение к центральному отоплению

Если квартира оснащена разводкой отопительной системы по особой схеме, где теплоноситель распределяется по всем комнатам от одного стояка, и обратная магистраль имеет размер больше подающей, можно монтировать водяные теплые полы. Желательно иметь приборы учета расхода тепла.

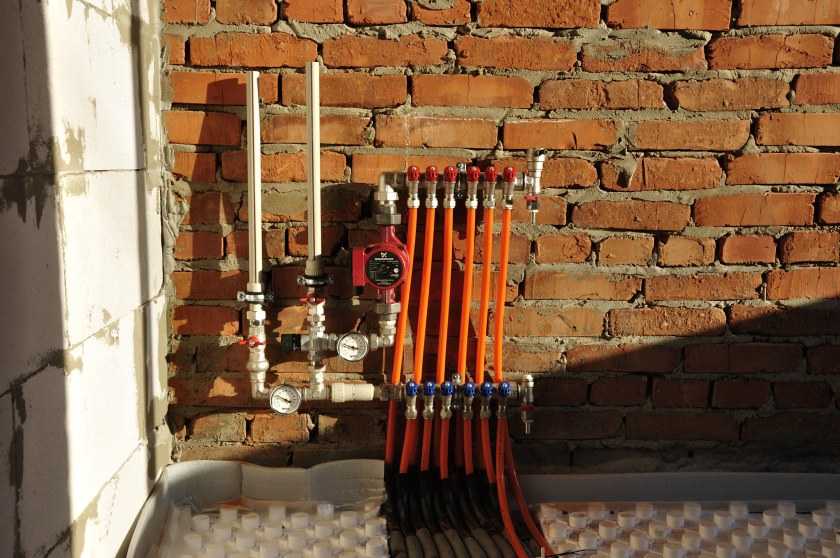

Схема со смесительным узлом

Перед смесительным узлом устанавливается регулятор расхода воды. Можно поставить автоматический регулятор. Расход должен быть минимальным, не превышать обычный. Тогда соседи не будут испытывать дискомфорт из-за охлажденных радиаторов.

Теплообменник

Самый идеальный вариант для подключения теплого пола в квартире. Образуется замкнутая система ТВП. Теплоноситель из центрального отопления не попадает в систему теплого пола. У этой схемы большой плюс – изменение давления в центральном отоплении никак не влияет на теплые полы. Через теплообменник передается только температура.

Новая разработка – капиллярные полы

Этот вид теплого водяного пола появился совсем недавно – в 2012 году. Конструкция этого автономного обогревателя сравнительно проста и состоит из электронного блока управления, капиллярных трубок.

«Сердце» системы – электронный блок, включает в себя электронагреватель, циркуляционную помпу и автоматику. Общая мощность составляет 2,5 кВт. Размеры этого блока небольшие, сравнимы с книжным томиком. К нему подсоединяются кабель электропитания и тонкие трубки – капилляры. Здесь теплоносителем является вода, желательно дистиллированная.

Монтаж капиллярного пола начинается с подготовки базовой поверхности – ее выравнивают, укладывают теплоизоляцию, к которой крепят тепловую магистраль. После заполнения ее водой, проверки проводят заливку самовыравнивающимися смесями. Когда стяжка набирает прочность приступают к настиланию финишного напольного покрытия. Им могут быть материалы с высоким коэффициентом теплопередачи – паркет, ламинат, кафельная плитка.

Достоинства теплого капиллярного пола:

• надежность – давление по всей магистрали не превышает 0,3 кгс/см², разрыв трубки практически невозможен;
• капилляры изготовлены из материалов, не подверженных коррозии;
• бетонная стяжка надежно защищает магистраль от механических повреждений;
• электронный блок ремонтопригоден, т. е. при выходе из строя любую его часть легко заменить.

Стекло

В совокупности все вышеперечисленные качества обеспечивают безотказную работу капиллярного пола сроком более 50 лет.

Монтаж системы ТВП в квартире – процесс не самый постой, но приносящий в дом повышенный комфорт. Можно осуществить его несколькими описанными выше способами. Главная задача – не принести дискомфорт соседям, этого можно избежать при тщательной температурной регулировке.

Самый идеальный вариант для квартиры – это применение теплых капиллярных полов. Проложенная магистраль полностью автономна и никак не влияет на центральное отопление.

Статья была полезна для вас? Поделитесь ею:

Водяной теплый пол в квартире

Хорошая ли это идея, использовать водяной тёплый пол в квартире? До недавнего времени единственной альтернативой им было традиционное радиаторное отопление. Сейчас, когда уже разработаны и широко применяются электрические тёплые полы, отопительные устройства с жидкими теплоносителями стали менее популярны. Но все равно пользуются спросом. Поэтому в этой статье мы расскажем о их преимущества и недостатках, а также о том, как сделать водяной теплый пол в квартире.

Плюсы водяных тёплых полов

Главное преимущество — опыт. В жилых помещениях достаточно давно монтируют и эксплуатируют водяные полы. Как следствие, основные технологические моменты отработаны. Кроме того, специалистов по монтажу таких систем достаточно, как и достаточно информацХорошая ли это идея, использовать водяной тёплый пол в квартире? Если задаётесь таким вопросом, читайте нашу новую статью!ии для тех, кто решил самостоятельно установить такую конструкцию у себя дома.

Нынешний уровень развития техники для трубопроводных устройств позволяет существенно упростить монтаж. Как результат, добиться высокого уровня качества соединений можно даже при минимуме необходимых знаний и навыков у исполнителя.

Минусы водяных тёплых полов

Основной минус — стоимость таких отопительных систем. Трубы, набор запорно-уплотнительных приспособлений, терморегуляторы (или термоклапаны) и прочие необходимые элементы конструкции в сумме обойдутся вам отнюдь не дёшево. А ещё может потребоваться котёл для системы автономного отопления, дополнительный циркуляционный насос, измерительные приборы (манометр) для контроля состояния системы.

Второй недостаток — сложность конструкции. Высокий уровень развития техники для трубопроводных систем не отменяет необходимости в навыках их монтажа. При этом как бы качественно не был произведён монтаж, вероятность протечек на стыках всё равно существует.

Общие вопросы монтажа

В качестве трубопровода для системы водяного тёплого пола может использоваться металлопластиковая труба или специальная полиэтиленовая труба. Укладывается она витками в виде спирали либо «змейкой», расстояние между соседними витками необходимо выдерживать примерно 15 см.

В качестве нижней теплоизолирующей прослойки применяется экструдированный пенополистирол максимальной плотности. Можно использовать гладкие плиты или шипованные. Отметим, что сторонников шипованного полистирола среди профессионалов, занимающихся монтажом тёплых полов, откровенно мало. Объясняют это тем, что такие термоизолирующие плиты поглощают слишком много тепла, так как труба оказывается достаточно глубоко утопленной в канавках на плите. К тому же  в таком случае практически невозможно использование теплоотражающего слоя. Как правило, для этого применяются фольгированные полимерные материалы. При их отсутствии существенно возрастают потери тепла из-за непосредственного соприкосновения трубы и термоизоляции.

Труба укладывается на арматурную сетку и надёжно закрепляется на сетке, только после этого можно приступать к заливке бетона.

Толщина слоя бетона для заливки полов должна быть не менее 5 см, чтобы конструкция была достаточно прочной, и не должна превышать 8 см, чтобы минимизировать потери тепла.

Теплый пол водяной в квартире от центрального отопления

В данном случае речь идёт о возможности подключения к системам централизованного отопления в многоквартирных домах. Это помогает использовать отопительные системы более рационально. Обогревательные устройства такого типа могут иметь различные конструктивные особенности. Рассмотрим некоторые из них:

1) Сначала рассмотрим лучший вариант для тёплых полов, подключённых к системе центрального отопления. В этом случае радиатор в комнате заменяется теплообменником, как указано на схеме. Жидкий теплоноситель в системе тёплого пола не отбирается из общедомового контура. При этом вы не дестабилизируете общую отопительную систему, и нет необходимости отключать весь стояк в случае каких-либо протечек в тёплом полу. А также есть возможность эффективного регулирования температуры его нагрева.

2) Наиболее простая схема водяных теплых полов в квартире — нерегулируемая система обогрева. Выглядит это так, как показано на рисунке ниже:

Этот вариант исполнения тёплого пола подходит для комнат малой площади. Такие системы характеризует слабая циркуляция теплоносителя (воды). Для их оснащения используют циркуляционные насосы небольшой производительности (в пределах 5 – 10 л/мин), диаметр трубы 16 мм, а общая протяжённость трубопровода не более 70 м. Однако при такой конструкции тёплого пола происходит существенный отбор теплоносителя из общего стояка. Это вредит центральной системе отопления. Кроме того, если ваша квартира подключена в самом начале ветки, то температура тёплого пола может быть на уровне 45°C. Поэтому прибегать к такой схеме подключения не стоит.

3) Чуть более сложная конструктивная система с ручной регулировкой подачи воды. Схематически данный вариант исполнения тёплых полов выглядит таким образом:

В этом случае уровень подачи теплоносителя в трубопровод регулируется балансирующим краном, и повышение температуры тёплого пола достигается увеличением подачи воды. Соответственно, снижение этой температуры происходит при уменьшении её подачи. Минусы конструкции такие же, как у предыдущей схемы. По этой причине её тоже лучше не использовать.

4) Ещё более сложная система с термочувствительным трёхходовым клапаном. Схематически её можно изобразить так:

На данном рисунке 3-ходовой клапан обозначен К2. Его применение в такой схеме позволяет в автоматическом режиме регулировать температурные показатели тёплого пола посредством изменения потока теплоносителя. При этом в точке 3 мы получаем стабильно высокую температуру, не позволяющую охлаждаться воде в общем стояке. Такой вариант конструктивного исполнения тёплого пола позволяет регулировать его температурные показатели. Соответственно, можно добиться комфортных условий в комнате, в которой он установлен. Но остальные проблемы: отъём теплоносителя и вероятный урон центральному отоплению — остаются. Поэтому лучше не использовать такую схему подключения. Вреда от неё может быть больше, чем пользы.

Тёплый пол водяного типа в квартирах и домах с автономным отоплением

Если ваше жильё оборудовано собственной отопительной системой, оснастить комнаты тёплым полом будет сложнее. Отопительные контуры в этом случае укомплектовываются коллекторным распределителем, приборами для контроля давления в сети (манометрами), терморегулирующими устройствами.

В качестве терморегуляторов могут использоваться термостатические клапаны или терморегуляторы с серво-приводами. Конструкция этих устройств в обязательном порядке включает в себя термочувствительные датчики, устанавливаемые в трубопроводы. За счёт изменения их размеров и конфигурации по мере нагревания (или охлаждения) либо увеличивается подача теплоносителя в систему тёплого пола, либо приостанавливается его подача. Практикуются также электронные термостаты, оснащаемые устройствами программирования, что позволяет полностью автоматизировать работу системы отопления.

Теплый пол в квартире. Водяной или электрический

Поскольку в современных условиях продолжают эффективно использоваться оба варианта конструктивного исполнения тёплых полов, то однозначного ответа на вопрос нет. Обе системы имеют свои плюсы и свои определённые недостатки.

Безусловно, электрический тёплый пол обходится дешевле и имеет более простую конструкцию. Отсутствие трубопроводов с обязательными для них запорно-уплотняющими приспособлениями существенно упрощает монтаж и последующую эксплуатацию отопительной системы.

Однако использование электрических тёплых полов предусматривает необходимость обязательного заземления (или зануления) экранирующего слоя нагревательного кабеля. В современных многоквартирных домах редко можно найти исправную заземляющую жилу. Соответственно, использование защитного заземления чаще невозможно. Приходится ограничиваться защитным занулением. В этом смысле водяной тёплый пол мог бы считаться панацеей для квартир. Но если у вас нет технической возможности сделать дополнительную бетонную стяжку (а это поднимет уровень пола на 5 – 8 см выше), то смонтировать такой отопительный контур вы не сможете. В этом случае альтернативой может быть тёплый пол плёночного типа.

Какой вариант конструкции лучше, можно сказать, взвесив все «за» и «против» в каждом конкретном случае.

Для поддержания комфортной температуры в помещении следует уделить время не только конструкции теплого пола, но и выбору терморегулятора. На нашем сайте можно заказать терморегуляторы terneo, гарантия на которые действует 3 года.

Оцените новость:

Поделиться:

Водяной теплый пол | Pexheat.com

Feels So Good

Водяной подогрев пола — один из самых востребованных методов обогрева, используемых сегодня. Он работает, пропуская теплую воду через трубу, установленную в полу. Тепло передается от воды по трубам в систему пола. Водяной теплый пол очень универсален. Его можно устанавливать в бетонные плиты, под черновой пол, поверх чернового пола в тонких плитах и ​​шпалах. Обычно мы можем найти способ установить систему отопления на любой этаж. Поскольку вы обогреваете весь пол, из-за мебели не остается холодных мест. Теплые полы не влияют на дизайн помещения.

Теплые полы — идеальны для предприятий

Водяной подогрев полов отлично подходит для коммерческих помещений. Склады с высокими потолками могут удерживать тепло около пола, где это необходимо. Магазины с большими дверями, которые открываются, чтобы впускать/вывозить транспортные средства или материалы, могут удерживать тепло, потому что оно накапливается в массе здания, а не в воздухе. Когда двери открываются, воздух охлаждается, но как только двери закрываются, восстановление происходит быстро из-за большой массы тепла. Коммерческие помещения также выигрывают от полов с подогревом, поскольку жильцы чувствуют себя комфортно при более низких температурах воздуха, чем в системах, использующих нагретый воздух.

Когда слесарь стоит/сидит/лежит на отапливаемом полу, он чувствует себя более комфортно при температуре воздуха 60-65 F, чем в цехе, нагретом до 70F принудительным воздухом.

Самый эффективный вид отопления.

Поскольку большинство зон лучистого теплого пола можно отапливать при низкой температуре воды, мы можем максимально экономить энергию, используя преимущества современных высокоэффективных котлов и водонагревателей, а также тепловых насосов. Новые технологии управления позволяют системе работать при самых низких температурах воды, необходимых для обогрева зон. Это значительно снизит потери энергии, а также повысит тепловой комфорт.

Сделайте это место любимым

Наконец, людям нравится ощущение подогрева пола. Если вы являетесь подрядчиком, убедитесь, что вы рекомендуете добавить подогрев пола в проект вашего клиента. Они не хвастаются вашей тяжелой работой по установке радиаторов с ребристыми трубками, но они будут в восторге от сияющего пола, который вы уложили. Если вы домовладелец, превратите свой дом из дома, который вам нравится, в дом, который вы любите. добавив к нему лучистый теплый пол.

Типы водяных систем отопления

Плитное отопление

Заливка бетона? Вставьте в него трубку. Самый удобный и недорогой способ установки излучающей системы.

Тонкая плита

Заливка легкой тонкой бетонной плиты на пол увеличивает тепловую массу для быстрого прогрева пола.

Спальная система

Легкие и малоударные, шпалы удерживают трубы высоко в полу без веса бетонной плиты.

под полом

Нулевое воздействие на верхний этаж, если нижний этаж открыт, и лучшим выбором может стать излучающая система Under Floor.

Варианты лучистого теплого пола и водонагревателя | Главная Путеводители

Роберт Корпелла

Системы лучистого отопления обеспечивают равномерное тепло, которое согревает людей и предметы по мере того, как тепло поднимается от пола. В лучистых системах используется устройство, такое как трубки, электрические катушки или радиаторы, которые нагреваются, а затем передают это тепло в помещение. Обычное отопление нагревает более холодный воздух из дома и подает его в комнаты через воздуховоды. Выбор водонагревателя зависит от типа излучающей системы, которую вы выберете.

Гидравлические и электрические

1. Гидравлические излучающие системы полагаются на бойлер для нагрева воды. Насос и коллектор распределяют теплую воду по разным местам по всему дому через петли пластиковых шлангов, проложенных под полом или под полом. В зависимости от типа устанавливаемой вами водяной системы вам может понадобиться более одного водонагревателя, а сам прибор может быть частью лучистой системы. Электрические излучающие системы преобразуют бытовой ток в тепло, пропуская электрический заряд через витки проволоки, которые также укладываются под пол или черновой пол. Водонагреватель в электрических системах полностью отделен от лучистого отопления, подаваемого в дом.

Одноцелевые системы

1. В этих системах используются отдельные устройства, каждое из которых выполняет свою задачу. Либо водонагреватель, либо котел обрабатывает всю нагретую воду, необходимую для питания лучистого обогрева пола. Между тем, отдельный водонагреватель обеспечивает использование горячей воды в домашних условиях. Наконец, обычная печь может быть включена для обогрева помещений, в которых не используется теплый пол. Возможно, вам придется приобрести два разных водонагревателя, если вы выберете систему для одной цели. Тот, который используется для привода системы лучистого обогрева пола, должен быть рассчитан на это.

Системы двойного назначения

1. В системе двойного назначения используется только один водонагреватель, который обеспечивает как горячую воду для дома, так и теплую воду, необходимую для обогрева пола. Даже если только часть дома использует лучистое отопление пола, двойная система зависит от одного водонагревателя для горячей воды и лучистого отопления. Обычная печь или котел могут удовлетворить потребности в отоплении остальной части дома.

Автономные системы

1. Этот тип системы лучистого обогрева пола может использовать один или два бака водонагревателя, в зависимости от потребности в горячей воде и размера системы отопления дома. В автономных системах через водонагреватель проходят два комплекта труб — один для питьевой воды, другой для воды для лучистого отопления. Поскольку эти два компонента никогда не смешиваются, автономные системы позволяют использовать гликолевые добавки, которые предотвращают замерзание воды при очень низких температурах или на открытом воздухе. Например, автономная система может быть лучшим выбором, если вы хотите обеспечить лучистым отоплением террасу, внутренний дворик или обогреть подъездную дорожку или тротуар.
