Теплый пол в бане от печки своими руками: особенности, технология укладки

Что такое теплый пол и насколько это удобно сегодня известно всем. Речь идет о ванной комнате или спальне. Что, если сделать теплый пол в бане от банной печи?

Свернуть

Плюсы и минусы установки
Перед строительством
Выбор конструкции пола
Утепление
Другие нюансы
Особенности системы
org/ListItem»>Инструкция по изготовлению
Правила эксплуатации
Альтернативы
Электрические теплые полы
Инфракрасные теплые полы
Вывод

Такая конструкция существует и уже давно зарекомендовала себя с самой положительной стороны. Для этого не приходится дополнительно использовать электроэнергию. В качестве теплоносителя выступает вода, а нагревает ее … печка.

Плюсы и минусы установки

Такая конструкция имеет следующие преимущества:

электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии;

такая конструкция полностью безопасна для экологии;
помогает более равномерно прогреть помещение;
экономия ресурсов;
грибок и плесень не получают благоприятную среду для размножения;
отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.

Плавно перейдем к недостаткам:

баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее;
теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше;
объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть;

к содержанию ↑

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

к содержанию ↑

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

цемент обладает высокой влагостойкостью;
простота устройства;
дешевые материалы.

Недостатки:

поломка может быть устранена только после полного демонтажа;
иначе локализовать место аварии невозможно.

Помимо бетонной, можно использовать и деревянную конструкцию пола. Отверстия в лагах предусматривают заранее, чтобы провести необходимые коммуникации. Такая конструкция, в отличии от бетона, позволит легко провести ремонт, не демонтируя весь пол.

к содержанию ↑

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

к содержанию ↑

Другие нюансы

Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.

Конденсат не будет скапливаться, если проложить слой гидроизоляции.
Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
Теплоизоляцию защитит сетка для армирования.
Тепловая энергия не будет потеряна за счет металлизированной подложки.
Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

к содержанию ↑

Особенности системы

За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.

Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев помещения.

Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.

Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.

Система подогрева предусматривает использование теплоносителя с температурой не выше +40⁰С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.

Схема установки

к содержанию ↑

Инструкция по изготовлению

Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика.

Пошаговая инструкция:

Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
Опять стелим слой рубероида.
Проектируем и прокладываем септик.
Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
Снова слой гидроизоляции.
Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
Укладываем армирующую сетку.

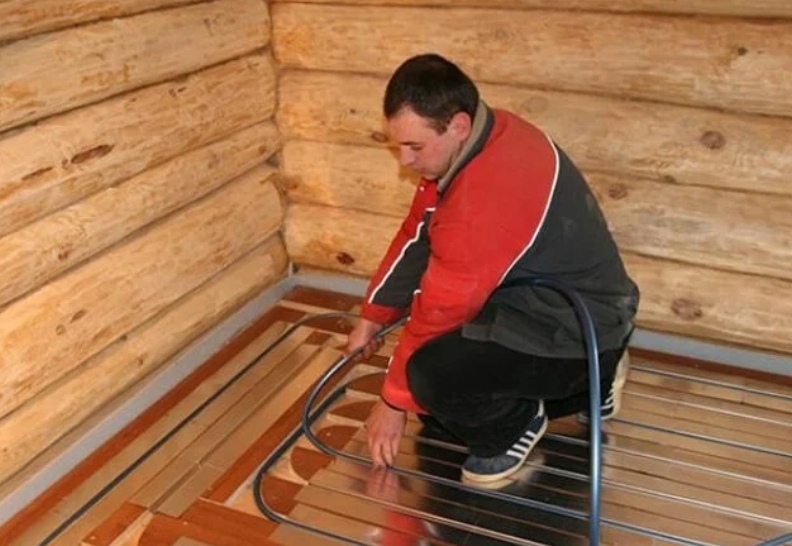

Укладываем систему трубопроводов диаметром 24 мм.
Укладка змейкой
Укладываем чистовую стяжку 30 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
Укладываем декоративное покрытие.

к содержанию ↑

Правила эксплуатации

Эксплуатация не требует больших усилий. Достаточно соблюдать несколько простых правил:

В зимний период каждый раз сливайте воду с системы.
Рабочее давление в системе должно быть постоянным.
Неполадки в работе насоса и запорной арматуры должны быть вовремя устранены.

к содержанию ↑

Альтернативы

Неплохой альтернативой водяному теплому полу могут служить электрические и инфракрасные теплые полы. Разберем их подробнее.

к содержанию ↑

Электрические теплые полы

Похожи по своей сути на водяные полы. Электрический греющий кабель, который заменяет отопительный контур, является основной отличительной чертой таких полов. Все остальные процессы происходят аналогично.

Система требует установки дополнительного автомата и тщательной гидроизоляции. Зато, не требуется прокладка отопительного контура, насос и теплообменник. Если в предыдущем случае у нас не было дополнительных затрат (при достаточной мощности котла) на эксплуатацию, то тут придется немало заплатить за электричество.

Различают два вида греющего кабеля: с одной жилой и с двумя.

Преимущества следующие:

пол прост в изготовлении;
водяной контур для обогрева обойдется дороже;
установка такой системы подогрева не занимает много времени;
термостат позволяет легко задать нужную температуру подогрева.

Минус: высокий расход электроэнергии для обогрева.

Такая система может применяться не только в бане, но и для подогрева полов в доме.

к содержанию ↑

Инфракрасные теплые полы

Существующее банное помещение ставит целесообразность реализации водяного теплого пола под большой вопрос. В этом случае, на помощь приходит инфракрасный пол. Он не требует демонтажа старого покрытия. Тонкую пленку с нагревателем легко постелить на любое основание. Устройство финальной стяжки в банном помещении также не обязательно.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если нужно бюджетное решение для действующей бани — это лучший выбор. Для обогрева смежных помещений, это тоже оптимальное решение.

к содержанию ↑

Вывод

Если все сделано правильно, теплый пол обязательно порадует длительной и безаварийной эксплуатацией. Такое покрытие является отличной профилактикой заболеваний, возникающих от переохлаждения ног. Конструкция проста в изготовлении и не требует больших затрат.

Самым долговечным безопасным и экономным решением будет устройство водяного теплого пола. Это — если речь идет о строительстве с нуля. В существующей бане, инфракрасный пол — это самое оптимальное решение.

При выборе системы теплого пола в банном помещении, следует учитывать материал напольного покрытия, планируемые затраты и желаемую долговечность.

С электрическим полом не все так просто. Тарифы на электроэнергию в каждом регионе свои. Где-то он и будет целесообразен. Особенно актуальна такая конструкция в случае использования электрического отопителя.

В этом случае, дополнительный расход мощности на теплый пол не будет проблемой, т. к. все равно придется предусматривать подведение дополнительной линии в 380В. И его преимущества можно будет использовать в полной мере.

Выбрать, каким вариантом воспользоваться не так-то просто. Каждый из них будет иметь свои преимущества в одной ситуации и недостатки в другой. Только отталкиваясь от конкретной ситуации, можно сделать правильный выбор.

Теплый пол в бане от дровяной печи пошагово с фото и видео

Устройство пола

08.01.2019 timas

Организация теплых полов в бане нужна для создания комфортного микроклимата в предбаннике. В качестве источника тепла можно использовать дровяную печь. Но для этого нужно подобрать схему и комплектующие.

Статья написана благодаря интернет-магазину «Rosalie Flowers» https://cvetyvalmaty.kz/. Здесь вы можете купить цветы с доставкой в Алматы по приятным ценам и с качественным и профессиональным обслуживанием. Подарите любимым людям радость и хорошее настроение.

Теплый пол в бане от буферной емкости

Удобный, но трудоемкий вариант теплых полов в бане – использование буферной емкости. Этот метод применяется при наличии нескольких контуров отопления. Условия – есть место для установки буферной емкости. Ее вместимость – 500-1000 л. Преимущество системы – возможность использования теплой воды для душа.

Условия:

площадь теплых полов – от 40 м²;

мощность дровяной печи – от 15 кВт;

возможность регулирования температуры теплоносителя – смесительный узел;

система быстрого добавления воды в трубы.

Площадь помещения с буферной емкостью – от 15 м². Это нужно для комфортного обслуживания и ремонта элементов отопления.

Схема

Для быстрого нагрева воды в дровяную печь монтируют теплообменник. Это может быть самодельная конструкция решетчатого или емкостного типа. Она должна располагаться в топке, в зоне наибольшей температуры. Входной и выходной патрубки должны быть металлическими, установлена запорная арматура, термометр и манометр.

Расположение элементов теплого пола, начиная от трубы подачи.

Подключение к буферной емкости.

В емкости располагается теплообменник для косвенного нагрева воды.

От бака идет труба подачи в смесительный узел.

Смесительный узел состоит из трехходового клапана и циркуляционного насоса.

От коллектора идет разводка контуров отопления – от 1 до 6 шт.

Возврат остывшего теплоносителя в накопительный бак.

Для автоматизации работы к трехходовому клапану можно подключить термометр. При достижении максимальной температуры произойдет его включение, горячая вода станет смешиваться с остывшей из обратной трубы.

Для слива теплоносителя перед коллектором монтируют кран. Для добавления воды в систему ставится запорная арматура на трубу подачи. Обязателен монтаж систем безопасности – расширительного бака, спускного клапана и воздухоотводчика.

Особенности проектирования

Подобную схему теплого пола в бане можно сделать самостоятельно. Главная задача – организация подогрева воды. Для этого используется бак косвенного нагрева. Теплообменник должен иметь максимальную площадь контакта с водой – спиралевидный или в виде плоского бака. Корпус емкости составной — между внешней и внутренней частью утеплитель.

Советы для самостоятельной установки теплого пола в бане:

трубы из сшитого полиэтилена;

коллектор можно сделать самому или использовать заводскую модель;

мощность циркуляционного насоса зависит от объема теплоносителя;

для лучшей теплоизоляции трубы укладываются на специальную подложку;

перед формированием цементной стяжки устанавливают стальную сетку;

если пол деревянный из досок, между трубопроводами и декоративным покрытием должно быть вентиляционное пространство.

Температура воды в контурах отопления не должна превышать +70°С. Иначе будет перегрев труб и поверхности пола. Поэтому важна настройка смесительного узла для регулировки температуры воды. Желательно автоматизировать этот процесс.

Одноконтурный теплый пол в бане

Если площадь отапливаемого помещения в бане небольшая, до 15 м², можно установить одноконтурный теплый пол. Труба подачи находится в топке, теплообменник отсутствует. Преимущества этого метода – минимальный расход материалов, комплектующих, меньшие трудовые затраты. Ее можно реализовать в уже готовой бане, так как потребуется минимум переделок. Исключение – установка труб теплого пола. Как утеплить пол читайте здесь.

Когда рекомендуется применение одноконтурной схемы:

небольшая площадь пола;

мощность дровяного котла – до 10 кВт;

необходимость экономии места.

Схема разводки труб и монтажа компонентов зависит от конструкции бани – расположения котла, предбанника. Она составляется индивидуально, но с учетом технических требований и норм.

Схема

Сложная задача для подобной схемы – установка трубы подачи в топку котла. В металлических или чугунных моделях нужно просверлить отверстие с диаметром, равным сечению трубы. В кирпичной печи разбирается часть топки для монтажа патрубка. Важно обеспечить герметичность соединения, между трубой и стенкой печи не должно быть щелей.

Порядок расположения компонентов.

Патрубок подачи теплоносителя.

Термометр, манометр (необязательно).

Воздухоотводчик и клапан для сброса воды.

Циркуляционный насос.

Разводка труб в полу.

Подключение к расширительному баку.

Возврат остывшей воды для подогрева.

Трубы для подключения к котлу металлические, диаметр – 12-20 мм. Он влияет на площадь нагрева, и как следствие – скорость повышения температуры теплоносителя. Если позволяет схема, можно сделать смесительный узел. Это позволит автоматически регулировать степень нагрева теплоносителя. Но для этого подающая и обратная магистрали должны располагаться рядом.

Преимущества и недостатки

Сложность такого теплого пола для бани – невозможность контролировать температуру воды в трубах. Из-за небольшой площади магистрали в топке нагрев происходит медленно, регулировать его можно только циркуляционным насосом. Запрещено использовать открытую систему отопления, так как есть вероятность появления воздушных пробок. Это приведет к перегреву и повреждению трубопровода.

Преимущества одноконтурного отопления пола:

Небольшой расход труб и комплектующих.

Не нужны специальные инструменты и дополнительные блоки – смешивания, автоматического добавления воды в систему.

Простое обслуживание и ремонт.

Для быстрого повышения температуры воздуха в парилке часть трубопровода можно расположить под полками. Он не должен соприкасаться с деревянными элементами.

Теплые водяные полы от дровяной печи в доме

Эту схему отопления можно реализовать для частного дома. Условие – мощность печи должна обеспечить нагрев всего теплоносителя длительное время. Для этого нужен хороший бак косвенного нагрева минимум на 1000 л. Трубы из сшитого полиэтилена с кислородным барьером. Их монтаж делается на специальную подложку.

Особенности организации системы теплых полов от печи в частном доме:

обязательна коллекторная разводка;

стабилизатор давления, если установлено два и более коллекторов;

максимальная длина одного контура для трубы 16 мм – до 70 м.

Важно обеспечить равномерный нагрев воды во всех контурах. Для этого нужны коллекторы с терморегуляторами для каждого отрезка трубопроводов.
