Оптимальная толщина стяжки водяного теплого пола: минимальная и максимальная, под и над трубами

Подтверждаю, что я ознакомлен(а) с условиями «Политики конфиденциальности».

В сочетании с теплым полом заливка бетона играет весомую роль, поскольку подогреваемая поверхность должна спокойно выдерживать не только пешие нагрузки, но и температурные расширения из-за постоянного нагрева-охлаждения. Именно поэтому толщина стяжки для водяного теплого пола требует повышенного внимания, ведь соблюдение технических норм предотвратит отхождение плитки, вспучивание, растрескивание и другие возможные дефекты. Да и температура поверхности будет точнее соответствовать заявленной компанией-производителем.

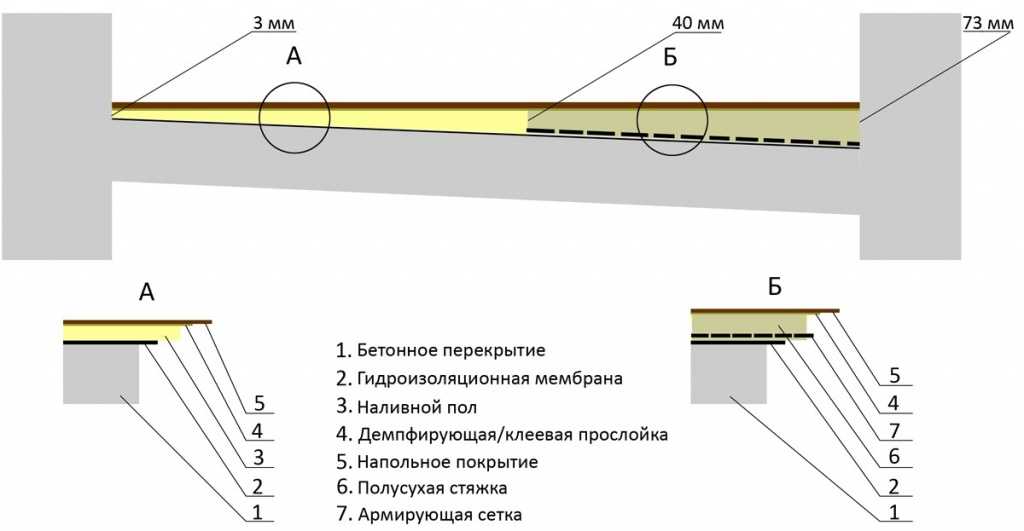

Оптимальная толщина стяжки над теплым полом

Специалисты рекомендуют делать ее в пределах 3-5 см:

• при меньшем размере поверхность будет подвержена риску деформации из-за температурного расширения;
• при большей величине кабель или трубы могут не справиться с прогревом всего слоя, отчего температура на поверхности окажется ниже предполагаемой.

То есть сдвиги в сторону минуса или плюса негативно отразятся не только на функциональности, но и на затратах на обогрев жилья. Кроме того, длительный прогрев, равно как и остывание, не позволят выполнять автоматическую регулировку выносных температурных датчиков.

Теплоизоляционный слой (или его отсутствие) тоже влияет на допустимую толщину заливки. Так, на пробковой подложке, пенополистирольных плитах и ином разделительном материале минимальная толщина стяжки теплого пола должна составлять порядка 3,5 см, не меньше. Если хотите получить самое оптимальное соотношение, оставляйте заявку – наши высококвалифицированные мастера справятся с любой задачей, предложив наилучшее решение проблемы.

Толщина стяжки под теплый пол водяной в зависимости от сечения труб

Если контур не электрический, то под жидкую рабочую среду в учет берется диаметр трубопровода, что и влияет на толщину раствора. Профессионалы рекомендуют придерживаться следующих значений:

• тип трубы МВ17 – величина монолитного слоя 6,5 см;
• тип трубы МВ12 – величина монолитного слоя 6 см.

При этом следует не забывать: напольная плитка тоже прибавляет несколько миллиметров к толщине стяжки в водяном теплом поле. А вот применение армирующей сетки с ячейкой 10х10 см из 3-миллиметровой проволоки дает возможность уменьшить слой на 1-1,5 см.

Техническая роль стяжек

В обычной ситуации она выполняет ряд важных функций, к которым относятся распределение нагрузки от бытовой техники, громоздкого оборудования и мебели, усиление прочности конструкции здания, создание ровного основания для финишной отделки. Кроме того, стяжка под теплый пол (толщина обязательно соотносится с возлагаемой функцией) решает следующие задачи:

• способствует равномерному распределению тепла;
• предохраняет контур от физических повреждений и механического воздействия;
• передает тепловую энергию от труб воздушной среде.

К ней выдвигаются куда большие требования, поскольку она должна быть сверхпрочной, долго служить, выдерживать температурные перепады, не повреждать контур и не разрушаться даже при высоких пеших нагрузках. Чтобы получить такой результат, выбирайте опытных специалистов! Мы не только учтем каждый сопутствующий фактор, но и сделаем все возможное, чтобы толщина стяжки теплого пола в вашем доме была оптимальной и способствовала идеальному прогреву помещения.

НУЖЕН МОНТАЖ ТЕПЛОГО ПОЛА ПО ВЫГОДНЫМ УСЛОВИЯМ?

Звоните нам по телефону  +7 (495) 64-999-53 или отправьте заявку прямо сейчас!
Телефон службы выезда +7 (925) 031-61-18

Назад

В нашем интернет-магазине есть:

• Оборудование для системы отопления

• Оборудование для системы канализации

ПОСЛЕДНИЕ ПРОЕКТЫ

Глубина НКТ имеет значение! — Журнал HPAC

Любой, кто устанавливал водяное отопление пола, вероятно, видел, как его или ее аккуратно расположенные контуры трубопроводов утопают в бетоне. Иногда труба и арматурная сетка, к которой она прикреплена, поднимаются в толщу плиты при укладке бетона. В других случаях каменщики топчут трубы и сетки, как будто их и нет.

ГЛУБИНА ТРУБКИ ИМЕЕТ ЗНАЧЕНИЕ?

В отличие от перемещения датчика или очистки трубы, нет возможности изменить глубину трубы после того, как стяжка скользит по бетону. Производительность плиты в течение десятилетий будущего срока службы теперь зафиксирована. Необратимость ситуации должна заставить нас задуматься над тем, правильно ли мы устанавливаем трубы. Если глубина трубки не оказывает большого влияния на производительность, зачем об этом беспокоиться? Однако, если глубина трубы действительно существенно влияет на производительность, зачем об этом не знать? Зачем жертвовать производительностью ради детали, которая почти не увеличивает стоимость установки?

Существует несколько причин, по которым глубина трубы влияет на характеристики нагреваемой плиты:

• Чем глубже труба, тем больше тепловое сопротивление между ней и поверхностью пола. Чем выше термическое сопротивление на пути теплового потока, тем выше должна быть температура воды для достижения и поддержания заданной скорости теплопередачи.

• Чем ближе труба расположена к нижней части плиты, тем больше должны быть потери тепла снизу.

• Когда трубка заканчивается у основания плиты, большая часть тепловой массы плиты находится над горизонтальной плоскостью, в которой добавляется тепло. Это увеличивает время, необходимое для прогрева поверхности пола до нормальной рабочей температуры после запроса на отопление. Это также удлиняет время охлаждения после того, как система управления прерывает подачу тепла.

Полностью «заряженная» плита может удерживать тепло в течение нескольких часов, которое будет поступать в помещение до тех пор, пока температура воздуха и/или температура внутренней поверхности ниже, чем поверхность пола. Это может быть реальной проблемой в зданиях со значительным внутренним теплообменом от солнечного света или других источников.

Принимая во внимание эти факты, кажется очевидным, что размещение трубок выше в плите улучшит их характеристики. Сложнее ответить на следующие вопросы:

1. Насколько производительность зависит от глубины НКТ?

2. Стоит ли изменение производительности необходимого контроля на стройплощадке, чтобы убедиться, что оно происходит?

ПРОЧИСТКА ЧИСЕЛ

Для ответов на эти вопросы нужны достоверные цифры. Один из способов получить их — использовать специализированное программное обеспечение, известное как анализ методом конечных элементов (FEA). Это программное обеспечение позволяет математически моделировать и моделировать физическую ситуацию. Расчеты, которые программное обеспечение FEA может выполнить за пару секунд, намного превосходят то, что любой человек мог бы попытаться решить с помощью ручных методов.

Одна из построенных мной моделей МКЭ показана на рис. 1 . Он состоит из четырехдюймовой бетонной плиты, установленной на изоляцию из экструдированного полистирола толщиной один дюйм (R-5 ºF•hr•ft ² /Btu), и покрытой дубовым полом ³ / ₈ дюймов. Предполагается, что последний идеально приклеен к верхней части плиты. Предполагается, что трубки расположены на расстоянии 12 дюймов друг от друга.

Несколько версий этой модели использовались для имитации труб на разной глубине в плите. Каждый раз, когда модель запускалась, она определяла температуру в сотнях точек в пределах небольшой области плиты, включая точки, расположенные на расстоянии
1/2 дюйма вдоль поверхности пола.

На рис. 2 показаны изотермы (например, линия постоянной температуры внутри плиты и окружающих материалов), созданные программным обеспечением FEA.

Когда модель FEA была запущена для нескольких глубин труб, наблюдались следующие тенденции по мере того, как труба помещалась глубже в плиту:

1. Температура поверхности пола непосредственно над трубой снижается из-за большего значения R между трубами. и поверхность.

2. Уменьшается разница между температурой поверхности пола непосредственно над трубой и на полпути между соседними трубами. Это желательный эффект, поскольку он делает температуру поверхности пола более «однородной».

3. Площадь под кривой профиля температуры поверхности изменяется с глубиной трубы. Это означает, что выход тепла вверх от пола изменяется по мере изменения глубины труб.

Используя данные о температуре из нескольких симуляций, я оценил тепловыделение системы для температуры воды 100F и 130F. В каждом случае тепловая мощность увеличивается, когда трубка опускается через верхнюю часть плиты, и уменьшается по мере того, как трубка углубляется. Это означает, что существует оптимальная глубина трубы, при которой плита обеспечивает максимальную теплоотдачу. Моделирование, которое я провел, предполагает, что это около ¼ толщины плиты вниз от поверхности плиты. Однако эта глубина может варьироваться в зависимости от сопротивления пола и других факторов.

Я также использовал результаты МКЭ для определения средней температуры воды, необходимой для обеспечения тепловой мощности 15 и 30 БТЕ/ч/фут ² . Результаты показаны на Рис. 3.

Эти результаты подразумевают, что средняя температура воды в контуре должна увеличиться примерно на 7F, чтобы обеспечить выходную мощность 15 БТЕ/ч/фут ²  , если трубка расположена внизу плиты. Средняя температура воды в контуре должна быть примерно на 14°F выше, чтобы обеспечить выходную мощность 30 БТЕ/ч/фут ²  с трубкой внизу плиты.

Может ли источник тепла системы обеспечить более высокую температуру воды, необходимую для более глубоких труб? Если этот источник тепла представляет собой обычный котел, это изменение температуры воды, вероятно, окажет очень небольшое (но тем не менее нежелательное) влияние на эффективность котла. Однако, если бы источником тепла был конденсационный котел, массив солнечных коллекторов или тепловой насос, это изменение требуемой температуры воды имело бы более выраженное негативное влияние на эффективность, а также на способность сбора тепла солнечными коллекторами или тепловым насосом. Более высокая температура воды в трубах также означает снижение производительности за счет смесительных устройств, более высокие потери тепла в трубах и более высокие потери под плитой, что нежелательно.

МОДЕЛИРОВАНИЕ ГОЛОВЫХ ПЛИТ

Я также хотел посмотреть, как глубина труб влияет на тепловыделение для непокрытых бетонных плит. Модель FEA была легко изменена, чтобы превратить дубовый настил ³ / ₈ дюймов в бетон толщиной ³ / ₈ дюймов, и моделирование было повторено. Результаты восходящего тепловыделения при температуре воды 100F показаны на рис. 4 .

Результаты снова показывают, что тепловая мощность снижается по мере того, как трубка располагается ниже в плите. Наивысший результат моделирования, который я запускал, достигается, когда центр трубы находится примерно на ¾ дюйма ниже поверхности плиты (около 25,1 БТЕ/ч/фут·9).0031 2  при температуре воды 100F). Опускание трубы таким образом, чтобы ее центр находился на два дюйма ниже поверхности плиты (например, трубка центрируется на плите толщиной четыре дюйма), снижает выходную мощность до 23,8 БТЕ/ч/фут ² . Эти изменения относительно невелики. Однако посмотрите, что предсказывает моделирование, когда труба расположена в нижней части плиты. Здесь выход составляет всего 17,8 БТЕ/ч/фут ² . Это на 25% меньше теплоотдачи вверх по сравнению с тем, когда трубка расположена по центру толщины плиты. Единственный способ компенсировать это — повысить температуру воды на несколько градусов по Фаренгейту.

Я также изучил потерю тепла вниз в зависимости от глубины трубы. Когда температура воды регулируется (как показано на Рисунок 3 ), чтобы трубы, расположенные в нижней части плиты, производили такое же тепловыделение вверх, как и трубки, расположенные по центру плиты, потери тепла вниз увеличиваются примерно на 10 процентов.

ДРУГИЕ СООБРАЖЕНИЯ

Существуют другие факторы, помимо тепловых характеристик, которые влияют на глубину трубы внутри плиты. Один из них — защита трубы возле распиленных швов. Глубина таких пропилов обычно составляет 20% толщины плиты. Я предпочитаю оставить трубку
в нижней части плиты в таких местах, чтобы дать лезвию широкое место, когда оно проходит. Типичная деталь показана на рис. 5 .

Еще одним соображением является проникновение крепежных элементов, используемых для крепления оборудования к плите. В большинстве случаев не имеет смысла оставлять всю трубу внизу плиты только для того, чтобы вместить то, что может стать будущей скамейкой или подъемной стойкой. Выясните, где такое оборудование будет размещено, и держите трубки на расстоянии нескольких дюймов от места, где 9Крепеж 0039 скорее всего пойдет. Выделите и отметьте эти области на чертеже компоновки труб. Обязательно оставьте копию этого плана владельцу здания.

ЧТО ЭТО ЗНАЧИТ?

Гарантированно ли анализ конечных элементов предсказывает реальность со 100-процентной точностью? Нет. Существуют сотни возможных вариаций таких факторов, как температура почвы, сопротивление пола, расстояние между трубами и т. д., что затрудняет получение обобщенных выводов на основе нескольких симуляций.

Тем не менее, для некоторых ограниченных симуляций, которые я провел, предсказанная восходящая тепловая мощность довольно хорошо согласовывалась с другими инструментами определения размеров, используемыми для проектирования системы. Прогнозируемое повышение температуры воды, необходимое для трубок в нижней части (а не в центре) плиты, является правдоподобным и значительным. 10-процентное увеличение потерь тепла вниз, вызванное более высокими температурами воды в трубах с донышком, также кажется разумным.

Имейте в виду, что эти результаты также основаны на стационарных условиях. Они не предсказывают последствия более длительного времени отклика, связанного с более глубокими НКТ. В зданиях со значительными и часто непредсказуемыми внутренними притоками тепла это более длительное время реакции, несомненно, приведет к более сильным колебаниям температуры и ухудшению комфорта.

Принимая во внимание все эти компромиссы, возможно, пришло время всем нам найти более эффективные способы обеспечения того, чтобы трубы и армирующая сетка заканчивались ближе к середине высоты плиты (кроме любых распиленных контрольных швов).

Для таких продуктов, как пенопластовые панели с выступами или пластиковые скобы, которые крепят PEX непосредственно к изоляции под плитой, производители должны предоставить точные данные о тепловых характеристиках, учитывающие такое расположение трубок.

Обязательно изложите свои требования в планах и спецификациях. Также стоит обсудить эти требования с «ответственным» лицом, курирующим конкретную бригаду. Убедитесь, что они знают, что глубина трубопровода влияет на производительность системы. Сделайте это за несколько дней до заливки, а не в то время, когда первый грузовик с бетоном отъезжает назад, чтобы не было оправдания неподготовленности.

Джон Зигенталер, дипломированный инженер, выпускник Политехнического института Ренсселера и лицензированный профессиональный инженер. Он имеет более чем 34-летний опыт проектирования современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в муниципальном колледже Mohawk Valley в Ютике, штат Нью-Йорк.

Объявление

Какое покрытие лучше для полов с подогревом | Блог

Основное различие между различными напольными материалами и их пригодность для использования в системах полов с подогревом заключается в теплопроводности материала, то есть в том, насколько быстро и эффективно генерируемое тепло передается поверхности пола. Лучшее напольное покрытие для теплых полов – это напольное покрытие с хорошей теплопроводностью, так как оно быстрее нагревается, дает большую теплоотдачу и более эффективно работает. Однако это не означает, что напольное отопление нельзя использовать под менее проводящими материалами, и существуют системы, которые можно использовать практически с любой отделкой пола. Независимо от того, делаете ли вы ремонт или выбираете напольное покрытие для нового строительства, в этой статье мы расскажем, что вам нужно знать о различных напольных покрытиях для теплого пола.

ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА ДЛЯ ПОЛОВ С ПОДОГРЕВОМ

Наилучшим типом напольного покрытия для полов с подогревом является плитка и камень. Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола. Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной. Благодаря превосходным термическим свойствам плитка и камень идеально подходят для использования с подогревом полов в помещениях с высокими потерями тепла, таких как солярии. Их можно нагревать до 84 ° F или более.

Толщина плитки и камня мало влияет на теплоотдачу, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 3/4″, если вы ищете высокочувствительную систему.

Подробнее о полах с подогревом, укладываемых под плитку или камень.

Плиточные и каменные полы обладают высокой электропроводностью, что делает их лучшим напольным покрытием для полов с подогревом.

Керамическая и каменная плитка

• Наилучший напольный материал для полов с подогревом
• Отличные свойства теплопередачи и тонкий профиль
• Легко содержать в чистоте

Полированный бетон

• Обладает высокой электропроводностью, обеспечивающей быстрый нагрев
• Подходит для использования с электрическим и водяным теплым полом

Сланец и каменная плита

• Обладает высокой электропроводностью и отлично подходит для полов с подогревом
• Износостойкое напольное покрытие идеально подходит для помещений с высокой проходимостью

Мрамор

• Хорошая теплопроводность, но медленнее нагревается

• При укладке напольного отопления с плиткой необходимо использовать качественный двухкомпонентный эластичный плиточный клей.
• При установке на бетонный пол всегда используйте изоляцию.

ДЕРЕВЯННЫЕ ПОЛЫ

Различные типы деревянных полов имеют разные тепловые свойства, поэтому существуют различия в их пригодности для использования с системой подогрева полов. Чем плотнее и тоньше половые доски, тем лучше они проводят тепло и, как правило, более подходят для использования с теплыми полами.

Инженерная древесина — лучший тип деревянного пола для использования с системой подогрева пола, поскольку он хорошо работает при изменении температуры пола. Другие деревянные полы также могут быть использованы, но с более мягкой и менее плотной древесиной необходимо обратить внимание на толщину половиц, чтобы половицы не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 80,6°F.

Нагрев пола изменяет содержание влаги в древесине, поэтому следует выбирать деревянные полы, которые могут адаптироваться к изменениям температуры пола без изменения внешнего вида пола. Древесина, высушенная в печи, как правило, лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий ее пригодность для использования с полами с подогревом.

Полы с подогревом Системы могут использоваться с различными типами деревянных полов, но необходимо обращать внимание на толщину досок пола, чтобы они не действовали как изолятор, блокирующий тепло. Узнайте больше о теплых полах, установленных под дерево, или посмотрите это видео по установке.

Инженерная древесина

• Лучший деревянный настил для полов с подогревом
• Хорошо работает при изменяющейся температуре пола и приспосабливается к изменяющейся влажности

Массив твердой древесины

• Склонен к изменениям влажности и температуры, что может привести к образованию зазоров, коробов и коробов. Следует соблюдать осторожность при рассмотрении вопроса об использовании с подогревом пола, чтобы обеспечить совместимость и достаточно высокую тепловую мощность – всегда уточняйте у производителя пригодность для использования с подогревом пола

Мягкая древесина

• Подходит для полов с подогревом, но необходимо обращать внимание на толщину досок пола, чтобы обеспечить достаточно высокую теплоотдачу

Паркетный пол

• Предлагается из цельного дерева или из клееного бруса. Большинство типов подходят для полов с подогревом

Бамбук

• Подобно инженерной древесине в строительстве и, поскольку является хорошим проводником тепла, хорошо подходит для полов с подогревом

• Дерево – это натуральный материал, на который влияет влажность окружающей среды. Вот почему важно обеспечить правильную влажность деревянного пола во время укладки и правильный цикл нагрева при установке теплых полов

• Инженерная древесина может быть уложена непосредственно на пол с подогревом с плавающим полом или системой лаг/лаг. Доски толщиной менее 3/4″ (20 мм) должны поддерживаться и закрепляться для обеспечения подходящей структурной поддержки. При укладке плит на стяжку
рекомендуется использовать низкие подложки.

ЛАМИНАТНЫЙ ПОЛ

Этот синтетический пол имитирует древесину и обеспечивает покрытие, устойчивое к пятнам и царапинам. Это простое в укладке и экономичное решение. Большинство ламинатов подходят для использования с напольным отоплением, но перед установкой системы желательно проконсультироваться с производителем напольного покрытия.

ВИНИЛОВЫЕ НАПОЛЬНЫЕ ПОКРЫТИЯ

Виниловые напольные покрытия можно безопасно использовать с полами с подогревом. Винил быстро нагревается и быстро остывает. На виниловые полы распространяется ограничение по температуре верхнего этажа, обычно 80,6 ° F (27 ° C), что ограничивает теплоотдачу, поэтому их не рекомендуется использовать в местах с высокими потерями тепла, таких как старые солярии. Подробнее об установке под винил и LVt.

РЕЗИНОВОЕ НАПОЛЬНОЕ ПОКРЫТИЕ

Каучук можно использовать в полах с подогревом. Твердые резиновые полы обычно очень хорошо проводят тепло, поэтому они быстро нагреваются и обеспечивают высокую теплоотдачу. Всегда консультируйтесь с производителем, чтобы убедиться в его пригодности для использования с напольным отоплением.

КОВРОВОЕ ПОКРЫТИЕ

Ковер подходит для использования с подогревом пола при условии, что материал ковра или подложки не действует как изолятор, блокирующий тепло. Суммарная масса всех материалов, включая подложку и накладки, не должна превышать 2,5 кг, чтобы система обеспечивала достаточную теплоотдачу. Подробнее о подогреве пола под ковром .

Ламинированные и ковровые покрытия подходят для использования с полами с подогревом, но вы должны следить за тем, чтобы общая масса всех материалов не превышала 2,5 тонн, чтобы система обеспечивала достаточную тепловую мощность.

ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ

Выбор материала напольного покрытия влияет на время нагрева, так как каждый материал имеет разную тепловую массу и теплопроводность. Чем ниже тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода напольного отопления передается на поверхность пола. Однако это также означает, что материалы с низкой тепловой массой остывают быстрее, чем материалы с высокой тепловой массой.

Чувствительность системы полов с подогревом можно улучшить, используя изоляционные плиты, которые способствуют передаче тепла отделке пола.

ВЛИЯНИЕ МАТЕРИАЛА НАПОЛЬНОГО ПОКРЫТИЯ НА ТЕПЛОВУЮ МОЩНОСТЬ

Выбор напольного покрытия влияет на максимальную тепловую мощность системы, так как некоторые отделки пола имеют ограничение по максимальной температуре, что ограничивает максимальную тепловую мощность. Тепловая мощность системы зависит от общей площади отапливаемого пола и температуры воздуха и пола. Тепловая мощность зависит от изменения любого из этих трех факторов. Как правило, легче всего изменить отделку пола, так как размер помещения и комфортная температура воздуха уже в значительной степени заданы.

Важно, чтобы теплоотдача от пола превышала теплопотери помещения. Как показано на приведенном ниже графике, разница в температуре пола в два градуса сильно влияет на тепловую мощность. Таким образом, если выбранный вами пол можно нагреть только до 80,6 ° F (27 ° C), и это не дает вам необходимой тепловой мощности, вы можете выбрать покрытие пола, которое можно нагреть до 84 ° F ( 29°C) для увеличения теплоотдачи.
