Описание болта: Болты | Описание, характеристики, общая информация

Болты фундаментные (анкерные) | Описание | Общая информация

Установка фундаментных болтов по типам и исполнениям.

Устанавливаются в фундаменты до бетонирования:
• Болты фундаментные изогнутые тип 1 исполнение 1;
• Болты фундаментные с анкерной плитой тип 2 исполнение 1, исполнение 2 и исполнение 3;
• Болты фундаментные составные тип 3 исполнение 1 и исполнение 2.

Устанавливаются после бетонирования фундаментов в специальные анкерные устройства, заранее предусмотренные в теле фундамента:
• Болты фундаментные съемные тип 4 исполнение 1, исполнение 2 и исполнение 3.

Устанавливаются в «колодцах», заранее предусмотренных в фундаментах:
• Болты фундаментные изогнутые тип 1 исполнение 2.

Устанавливаются в просверленные скважины готовых фундаментов и закрепляются синтетическим клеем (эпоксидным, силоксановым) или с помощью цементно-песчаной смеси методом виброзачеканки:
• Болты фундаментные прямые тип 5.

Устанавливаются в просверленные скважины готовых фундаментов и закрепляются с помощью разжимных цанг или цементно-песчаным раствором способом вибропогружения:
• Болты фундаментные с коническим концом тип 6 исполнение 1, исполнение 2, исполнение 3.

Назначение фундаментных болтов по типам и исполнениям.

Болты фундаментные изогнутые тип 1 исполнение 1 предназначаются для крепления строительных конструкций и технологического оборудования в тех случаях, когда высота фундамента не зависит от глубины заделки болтов в бетон.

Болты фундаментные изогнутые тип 1 исполнение 2, устанавливаемые в колодцах готовых фундаментов с последующим замоноличиванием колодца бетоном, рекомендуются для крепления оборудования и строительных конструкций в тех случаях, когда не могут быть установлены болты в просверленные скважины.

Болты фундаментные с анкерной плитой тип 2 исполнение 1, исполнение 2, исполнение 3, имеют меньшую глубину заделки по сравнению с болтами изогнутыми, рекомендуется применять в тех случаях, когда высота фундамента определяется глубиной заделки болтов в бетон.

Болты фундаментные составные тип 3 исполнение 1, исполнение 2 применяются в случаях установки оборудования методом поворота или надвижки (например, при монтаже вертикальных цилиндрических аппаратов химической промышленности). В этих случаях муфта и нижняя шпилька с анкерной плитой устанавливается в массив фундамента во время бетонирования, а верхняя шпилька ввертывается в муфту на всю длину резьбы после установки оборудования через отверстия в опорных частях.

Болты фундаментные съемные тип 4 исполнение 1, исполнение 2, исполнение 3 рекомендуется применить главным образом для крепления тяжелого прокатного, кузнечно-прессового, электротехнического и другого оборудования, вызывающего большие динамические нагрузки, а также в тех случаях, когда болты в процессе эксплуатации оборудования подлежат возможной замене. При установке съемных болтов в массив фундамента закладывается только анкерная арматура (анкерные устройства), а шпилька устанавливается свободно в трубе после устройства фундамента.

Болты фундаментные прямые тип 5 на синтетических клеях (эпоксидном или силоксановом) и закрепляемые с помощью цементно-песчаной смеси способом виброзачеканки рекомендуются для крепления строительных конструкций и технологического оборудования с уровнем асимметрии цикла r ³ 0,6 – для болтов на синтетических клеях и r ³ 0,8 – для болтов на виброзачеканке. Болты, закрепляемые с помощью эпоксидного клея, могут эксплуатироваться при расчетной температуре наружного воздуха до минус 40 °С и при нагреве бетона до 50 °С, болты, закрепляемые силоксановым клеем, – соответственно до минус 40 °С и до 100 °С.

Болты фундаментные с коническим концом тип 6 исполнение 1, закрепляемые с помощью разжимной цанги предназначаются для крепления строительных конструкций и оборудования, испытывающих статические и вибрационные нагрузки (r ³ 0,9).

Болты фундаментные с коническим концом тип 6 исполнение 2, исполнение 3, закрепляемые цементно-песчаным раствором способом вибропогружения, рекомендуются для крепления строительных конструкций и технологического оборудования, за исключением оборудования, вызывающего значительные динамические и ударные нагрузки (кузнечно-прессовое оборудование, прокатные клети, электродвигатели большой мощности и др.).

Чем отличается болт от винта?: определение, классификация, применение

Существует множество способов соединения деталей из различных материалов. Сварка, пайка, склеивание. Все они достаточно надежны, но образуют неразборную конструкцию, а иногда конструкцию требуется разобрать. Для этого применяются различные металлические метизы. Наибольшую популярность как при строительстве, так и в машиностроении получило винтовое соединение. Такое соединение отличается высокой надёжностью и простотой монтажа, а так же при грамотном подходе даст фору любому другому соединению.

Основное понятие винта

Определение «винт» происходит от немецкого слова «gewinde», означающее в переводе «нарезка», «резьба».

Предназначенное для соединения двух и более деталей, это изделие состоит из круглой ножки с внешней резьбой и шляпки на её конце.

Ножка предназначена для фиксации деталей, а шляпка предназначена для его монтажа. В зависимости от способа применения, крепёж делится на болты и винты. Можно условно считать винт болтом маленьких размеров и отличаться друг от друга они будут тем, что у второго головка имеет форму шестигранника, а первый имеет разные варианты исполнения головок.

Как выглядит головка у винта

В зависимости от места применения и инструмента, используемого для монтажа, головка винта может быть разной формы. Наиболее часто встречаются винты с головкой следующих форм:

• Цилиндр. Предназначен для монтажа с помощью шестигранного ключа.
• Полусфера. Имеет шлицы под отвёртку. Могут иметь полное сечение для шлицевой отвёртки, неполное для крестовой, а также комбинированное для отвёрток обоих типов.
• Усечённый конус. Предназначен для потайного монтажа «заподлицо» с закрепляемой деталью. Монтаж может проводиться как отвёртками, так и шестигранным ключом.

Винт с цилиндрической головкой

Головка-полусфера

Вроде бы теперь становится понятно, что если шляпка не под накидной или рожковый ключ, то это крепёжное изделие является винтом. Однако винты большого размера также могут иметь шестигранную головку. При этом теряется весь смысл сравнения этих метизных изделий только за счёт размера и формы шляпки.

Для того чтобы точно понять чем одно крепёжное изделие отличается от другого, попробуем обратиться к ГОСТу 17473-80, там чётко указано, какими характеристиками должны обладать оба вида крепежа.

Скачать ГОСТ 17473-80

Болт как основа безопасности и срока службы изделия

Болтовое соединение используется в несущих конструкциях зданий, мостов и прочих сооружений. Для безопасной эксплуатации и продолжительного срока их службы, размер крепежа и их прочность, применяемых при соединении, рассчитываются исходя из нагрузки, которая будет приложена к сопрягаемым деталям. Так же учитывается тип нагрузки: на срез или сдавливание. Все эти характеристики описаны ГОСТом, поэтому воспользовавшись им, можно попробовать дать определение тому, что же такое болт.

Болтовое соединение

Согласно ГОСТу, им является крепёжное изделие, изготавливаемое в виде стержня и имеющее головку с одного конца и наружную резьбу на другом.

При помощи гайки или резьбового отверстия в одной из соединяемых деталей образует жёсткое соединение, устойчивое к сдвигу. Данное описание не отличается от описания винта, поэтому следует разобраться подробнее. Но стоит сделать одно маленькое отступление, оно ещё понадобится. Ключевая фраза «устойчивое к сдвигу», запомним её.

Болт в деталях

Внешне он очень похож на винт, на нём также имеется резьба, шляпка. Однако, присмотревшись внимательнее, можно заметить, чем они отличаются.

Изделия, соединяемые болтом, должны быть жёстко закреплены от сдвига, поэтому он размещается в калиброванном отверстии и не должен крутиться.

Вспомним ранее определение, данное гостом, вот тут вот оно нам и пригодилось. Для предотвращения сдвига изделий на ножке имеется калиброванное утолщение ниже шляпки и выше резьбы. Становится очевидным то, что если на крепёжном изделии ниже шляпки имеется утолщение, то это болт. Но только ли этим оба крепежа отличаются друг от друга?

Виды головок

Классификация болтов в зависимости от области применения

Соединяемые изделия должны быть надежно зафиксированы и устойчивы к сдвигу. Поэтому, в зависимости от сферы применения, крепеж можно отличать:

• Черновой. Изготавливается из высокоуглеродистой стали методом штамповки, и не подвергается механической обработке. Применяется в неответственных узлах, где отсутствует большая нагрузка.
• Чистовой. Изготавливается из легированной стали, методом полной механической обработки. Применяется в высоко нагруженных, ответственных узлах.
• Получистый. Отличается от чистовых тем, что шляпка штампуется в соответствии с ГОСТ, но не обрабатывается. Наиболее распространённый тип, применяется в большинстве случаев.

Применение болта

Болт не только сжимает сопрягаемые детали, но также предотвращает их сдвиг. Поэтому перед соединением в них необходимо просверлить специальное калиброванное отверстие, равное по диаметру утолщению на ножке болта. Например, для крепежа М10 отверстие должно быть ровно 10 мм, если диаметр отверстия будет отличаться – детали не будут надёжно закреплены от сдвига. На хвостовике с резьбой размещают шайбу, затем закрепляют соединение гайкой. Если место соединения подвержено вибрации, то дополнительно используют шайбу гровера, препятствующую самовольному откручиванию гайки.

Применение болтов при ремонте автомобиля

Классификация по прочности

В зависимости от назначения, выделают 11 отличающихся между собой классов прочности крепежа. Они маркируются как 3.6, 5.8, 12.9, где первое числовое значение — это временное сопротивление, разделённое на 100, а второе — это частное от предела текучести и временного сопротивления, разделённое на 10. То есть первое число характеризует усилие на разрыв, чем оно больше – тем большую нагрузку способен выдержать крепёж. А второе показывает то, насколько он будет растягиваться при нагрузке. Высокопрочный крепёж используются в ответственных узлах техники или при строительстве мостов.

Класс прочности болтов

Для надёжной фиксации дополнительно учитывают момент затяжки болтов. Он не должен превышать допустимые пределы, иначе сталь начинает тянуться и в самый неподходящий момент соединение может лопнуть. Это приведёт к печальным последствиям.

Формы болтов

Болты тоже могут иметь разную форму шляпки. Наиболее часто используемые формы:

• Откидные. Используются в такелажных работах, имеют ушко, позволяющее закрепить трос или верёвку.
• Анкерные. Для крепления в глухое отверстие в материалах, где нет возможности нарезать резьбу. К примеру, в бетонных стенах.

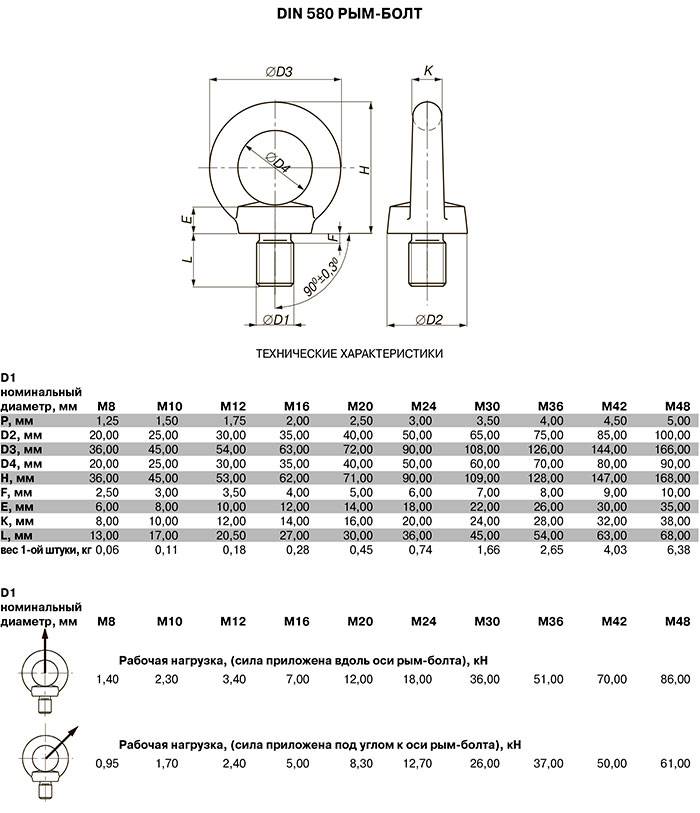

• Рым-болты. Похожи на откидные, также используются в такелажных работах.
• С шестигранной головкой. Наиболее распространены.
• Потайные. Головка изготовлена в виде усечённого конуса, не выступает над местом крепления.
• С цилиндрической головкой. Для монтажа и демонтажа используется шестигранный ключ.
• С полукруглой шляпкой. Малого размера с проточкой под шлицевую или крестовую отвёртку.

Скачать ГОСТ 7798-70

Основные различия

Выше были рассмотрены основные характеристики резьбового крепежа, применяемого в различных целях. Осталось выяснить, чем всё-таки отличается резьбовой болт от винта. Оба они имеют ножку с нарезанной внешней резьбой. Головка различной формы практически не отличается в обоих случаях.

Вспоминая назначение крепежа, стоит заметить, что винт ориентирован для соединения деталей стягивая их, а болт, кроме стягивания, также должен предотвращать смещение деталей относительно друг друга. Это основное отличие резьбового болта от винта. Болт имеет утолщение между шляпкой и резьбовой частью, а у винта резьба подходит к самой шляпке. Это основное и единственное отличие, в остальном винт и болт идентичны между собой. Эта разница между резьбовым болтом и винтом определяет сферу применения обоих крепёжных изделий.

Болт: параметры и применение

Самым распространенным крепежным резьбовым элементом является болт. В отличие от сварных соединений, такие элементы можно собирать и разбирать многократно. А при выходе болта из строя, его легко заменить на новый. Существует большая разновидность болтов. Они различаются по виду, размерам и другим характеристикам. Из этой статьи вы узнаете о многообразии этого крепежного элемента и его назначениях.

Что такое болт?

Болтом называют цилиндрический стержень с резьбой, на одной стороне которого имеется головка для удобного ввинчивания. Болтовое соединение обеспечивается вкручиванием описываемого элемента в гайку. В зависимости от типа соединения под головку или гайку может быть подложена плоская шайба.

Первые болты, имеющие резьбу, появились еще в XV веке. Нужно сказать, что до этого времени применялись безрезьбовые болты, но сфера их использования была крайне мала. Гутенберг, в революционной конструкции печатного станка, уже использовал винтовое соединение.

Первый такой станок был создан только в 1568 году. Что позволило производить различные виды болтов и расширило сферу применения этого крепежного элемента. Но главному успеху винтового соединения послужило изобретение гайки. Первые гайки изготавливались вручную. Что служило преградой на пути их широкого использования. Но когда удалось автоматизировать процесс изготовления гаек, процесс распространения болтового соединения ускорился.

Важные параметры болтов

Основными отличиями болтов друг от друга являются:

• Размер и форма головки;
• Форма цилиндрической части;
• Типу и шагу резьбовой нарезки;
• Прочность;
• Материал изготовления.

Форма и размеры головки

В зависимости от сферы использования и применения в различных конструкциях, такие метизы могут иметь круглую, квадратную или овальную форму головки.

Также существуют специальные формы головок: полукруглые, потайные, с отверстием (рым-болты), откидную, в форме вилки и т.п. Кроме различия форм, они могут иметь разные размеры.

Форма стержня

Стержни болтов тоже имеют различную форму. Они могут иметь резьбовую нарезку по все длине или только его части. Диаметр гладкой части может превышать диаметр резьбовой части и т.п. Болты со ступенчатым стрежнем применяются для создания тяжелонагруженных соединений. Но самыми популярными являются такие крепежные изделия с одинаковым размером резьбовой нарезки и остальной части метиза.

Тип и шаг резьбы

Резьба у болтов может иметь различный шаг, сторону, профиль и другие разновидности. Самыми важными параметрами резьбовой нарезки является ее профиль и размер.

Класс прочности и материалы изготовления

Под классом прочности резьбовых соединений подразумевается лимит прочности изделия на разрыв. Класс прочности этих метизов зависит от механических свойств изделия и делится на 11 категорий. По большому счету этот параметр определяется материалом изготовления болтов. Они могут быть изготовлены из:

• Обыкновенных сталей;
• Конструкционных легированных и низколегированных сталей;
• Нержавеющих обычных и жаропрочных сталей;
• Латуни, меди, титана и титановых сплавов.

Применение болтов

Сфера использования метизов огромна. Такое соединение используют в сельскохозяйственной технике для крепления навесного оборудования. В мебельном деле применяются болты специальной конструкции. Такое соединение используется:

• на стройках;
• на производствах;
• в машиностроении;
• в изготовлении различных приборов;
• в сборке автомобилей.

У болтовых соединений практически нет ограничений. Шестигранные болты применяются для скрепления балок во время возведения деревянных домов. В большинстве случаев используются высокопрочные болты. Они обеспечивают надежное и долговечное соединение.

В строительстве часто используются такие крепежные изделия с увеличенными головами. Их используют при возведении жилых зданий и промышленных объектов. Соединения на таких метизах можно встретить при строительстве тоннелей, мостов и других объектов, где важна прочность на разрыв и другие качества, обеспечивающиеся таим видом соединения.

Широко применяются болты на железнодорожном транспорте. В зависимости от места применения используются метизы различной степени прочности. Они могут иметь полукруглые или квадратные головки. Часто такое соединение используется при сборке металлических железнодорожных ограждений. Для защиты от агрессивных воздействий окружающей среды болты покрываются цинковым сплавом.

Сегодня подсчитано, что в мобильном телефоне используется до 90 болтов, в стиральной машине до 130, а в автомобиле – около 4000. Болтовые соединения используются практически во всех современных механизмах. Этот вид метизов играет важную роль в современных сборных конструкциях. Благодаря соединению, которое они обеспечивают, сборка любой конструкции занимает не так много времени, как при использовании сварных соединений.

строение, виды и их применения в строительстве

В современной строительной сфере практически невозможно обойтись без болтов.  Хотя и, кажется, что и без них можно обойтись, но в действительности болты являются незаменимыми помощниками в разных сферах деятельности человека. Наша фирма предлагает вам ассортимент болтов, которые применяются в различных сферах. Далее мы более подробно рассмотрим строение болтов, их виды и где их применяют.

Составные части болта

Болты являются крепёжными  деталями, которые состоят из двух частей: ножки с резьбой и шляпки, соединяющейся с ножкой через отверстие. Как правило, такие крепежные детали изготавливаются из высококачественной углеродистой стали. В зависимости от технологий изготовления болты бывают оцинкованные и не оцинкованные.

Преимущества оцинкованных крепежных деталей состоит в том, что  они более невосприимчивы к  коррозии и не теряют  металлический блеск на протяжении всего срока эксплуатации. Преимущественно такие болты применяются в видимых местах соединения деталей, например: во время сборки мебели, различной техники, внешней обшивки, а также в интерьерной мебели.

Кроме того болты также могут изготавливаться из жаропрочной, нержавеющей стали, а вот из меди или латуни  болты практически не изготавливаются. Изготавливаются болты в соответствии с рекомендациями  ГОСТа и DINа.

Разновидности болта

По форме шляпки

В зависимости от формы головки и предназначения   различают следующие метизы.  Наиболее часто изготавливаются болты, имеющие шестигранную или же круглую шляпку, но встречаются также с овальной и квадратной. Помимо этого шляпки также различаются и по размерам головки. Так по стандартам DINа существуют, такие крепежные детали, имеющие  стандартные, уменьшенные и увеличенные профиля.

Сама форма головки  так же может быть трёх видов: плоской, выпуклой и скрытой. Последняя форма головки является  скрытой, которые используются в сборке мебели.

•                    на первом и втором шляпка в форме шестигранника;

•                    на третьем и четвертом представлена форма головки с лысками под ключ;

•                    на пятом шляпка болта имеет внутренний шестигранник;

•                    на шестом рисунке изображена шляпка с треугольными шлицами;

•                    на седьмом показано скрытое расположение болта с внутренними шестигранниками.

По типу ножки болта

Как правило, ножки болта изготавливаются со стандартным диаметром  всего стержня. Но встречаются в продаже и болты со ступенчатой ножкой, где нарезная часть уже гладкой.  Такая форма болта помогает уравновесить нагрузку, потому такой вид деталей крепежа используют в соединении очень тяжелых частях. Таким образом, различают следующие виды болта:

•                    со стандартным стержням

•                    болт с подголовком стержня

•                    с уплотненной ножкой для установки в отверстие без зазоров

•                    с ножкой меньшего диаметра гладкой части

По виду и шагу резьбы

Также болты различаются  и  по различному нанесению резьбы, которая бывает:

•                    десятичная;

•                    инч;

•                    трапецевидная;

•                    цилиндрическая;

•                    квадратная и прямоугольная;

•                    усиленная.

В быту чаще используются болты, имеющие десятичную резьбу, шаг нарезания которой бывает крупным либо мелким.

По применению и группы точности

 Согласно ГОСТу все болты подразделяются на три группы точности:

•                    Первая группа (А)- метизы усиленной точности, в которых зазор между ножкой и отверстием не должен быть больше 0,3мм. Такие болты используются в особо важных конструкциях;

•                    вторая группа (В)- самые распространенные болты высокой точности, где несоответствия допускаются от одного до полтора миллиметра

•                    третья  группа (С)- болты обычной точности разница между отверстием и стержнем может достигать три миллиметра.

•                    Помимо этого болты различаются и по назначению, в зависимости от сферы назначения они бывают:

•                    машинные, которые используются при сборке автомобилей или станков;

•                    конструкционные, применяются при стройке жилых и промышленных помещений;

•                    дорожно-строительные – применяются в возведении тоннелей, мостов и дорожных металлических заграждениях;

•                    железнодорожные – стыковые, закладные, клеммные;

•                    автомобильные;

•                    сошниковые – специальные метизы, которые используются  во время сборки сельхозтехники;

•                    текстильные и декоративные.

Таким образом, как вы уже убедились такая крепежная деталь, как болт применяется почти во всех сферах деятельности человека,  и при строительстве домов, и в промышленной сфере и повседневной жизни человека.

В наше время существует огромное разнообразие этих элементов крепежа, отличающихся по форме, размеру и применению. Необходимо принимать во внимание то, что стоимость  болтов, изготовленных из высокопрочной стали более высока, чем из других материалов, потому как такие болты характеризуются повышенной прочностью, надежностью и безопасностью.

Сферы применения болтов разнообразные, довольно трудно привести перечень всех направлений, где используются данные детали крепежа. Так метизы используются в машиностроительстве, и в мебельном производстве, а также без болтов не обходятся и в промышленной сфере.

При выборе болтов, нужно сначала узнать, из какого материала они изготовлены. Как уже ранее говорилось, чаще всего болты изготавливаются из сплава стали и алюминия, причем, чем меньше в этом сплаве доля алюминия, тем выше прочность болта. Для каждого болта характерны свои механические свойства, например, класс прочности, который позволяет определить стойкость изделия к различным динамическим и статическим нагрузкам, возникающим при эксплуатации оборудования или строительных конструкций.

Главное предназначение болта, это соединять все части в одно изделие. Болтами можно соединить элементы пластиковой, стеклянной, металлической и деревянной  конструкции, выбирая при этом специально  предназначенные. Помимо всего названного маленькие болтики используются и в стоматологической сфере.

Что такое болт?

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-metricheskogo-krepezha/chto-takoe-bolt/

Под болтом понимают крепежное изделие в виде стержня цилиндрической формы, который располагает наружной резьбой и головкой под гаечный ключ, образующее соединение при помощи гайки или иного резьбового отверстия.

Словосочетание «Положить болт» не является ключевым в описании болтов.
Но не запрещено к использованию ;)

Болты классифицируются: по назначению, форме головки, классу прочности, покрытию и материалу.

Области применения: сборка ответственных конструкций, машиностроение, строительство и производство мебели.

Головка болта бывает овальной, конической, шестигранной, эллиптической, цилиндрической, квадратной. Прообраз современных болтов с резьбой появился в 15-м столетии.

Классы прочности болтов характеризуют их механические свойства при определенных температурах. Также параметром, который определяет, какой класс прочности будет у болтов, является не только марка стали, но и технология, по которой они изготовлены.

Болты, относящиеся к категории высокопрочных, преимущественно изготавливаются по технологии высадки, резьбу на них формируют накаткой на специальном автомате. После изготовления они подвергаются термообработке.

Материал, из которого изготавливаются болты – сталь различных марок в зависимости от класса прочности. Покрытие – цинк.

На что следует обратить внимание при выборе болтов?

Резьба качественных болтов должна быть ровной и однородной. Сколы, трещины и прочие дефекты лучше слов говорят о том, что такой метиз сделан с нарушением технологии. Если вы покупаете болты из нержавеющей стали, убедитесь, что серебристая поверхность метиза не просто слой краски, которая никак не сможет защитить крепеж от коррозии. Хорошим инструментом для проверки качества болтов и гаек является обычный рожковый ключ соответствующего размера, который должен точно подходить к шестиграннику метиза. Для большей уверенности попробуйте накрутить гайку на болт, и если этот процесс вызвал у вас какие-либо затруднения, то можете смело усомниться в качестве предлагаемого вам товара.

Чаще всего мы имеем дело с шестигранными болтами DIN 933, хотя в последнее время все большей популярностью пользуются болты с внутренним шестигранником DIN 912, которые при прочих равных требуют значительно меньшую площадь опоры под шляпкой.

Шестигранный болт

Самый распространенный вид болта во всем мире. От всех остальных болтов его отличает головка в виде шестигранника. Для закручивания такого болта требуются специальные ключи. Резьба может выполняться как по всей длине стержня, так и неполной. Сама резьба на таких болтах может различаться по шагу. При этом чаще всего такие болты в соединениях идут в паре с гайками и шайбами соответствующего диаметра.

Диаметр резьбы варьируется от М3 до М64, длина от 30 мм до 560 мм.

Болты с полукруглой головкой DIN 603 очень похожи на болты с потайной головкой. Для таких болтов требуется квадратное отверстие для подголовка. При сборке изделия из дерева квадратный подголовник вдавливается в поверхность и надежно фиксируется от возможного прокручивания болта.

Диаметр резьбы варьируется от М5 до М16, длина от 16 мм до 220 мм.

Еще такие болты называют мебельными, так как именно в этой сфере они чаще всего и применяются. Именно в мебели необходимы метизы, которых или совсем не видно, или которые видны, но не портят вид и безопасны. В других сферах они если и применяются, то не массово.

Болт мебельный

Болты с внутренним шестигранником DIN 912 представляет собой изделие из металлического стержня на одном конце которого головка в виде цилиндра, а с другой стороны — резьба, расположенная на всю длину вплоть до головки, либо частично. Для изготовления болтов используют углеродистую сталь.

Болт с внутренним шестигранником

В головке этого метиза имеется отверстие под шестигранный ключ (шлиц). Болты с внутренним шестигранником широко используются в автомобилестроении, строительстве, мебельном производстве. Такие метизы эффективно использовать при монтаже конструкций с жесткими ограничениями по габаритам, потому что в таких случаях применение дополнительных элементов конструкции может неблагоприятно отразится эксплуатационные качества всей конструкции. Также такой вид крепежа подходит для монтажа деталей в труднодоступных местах для других видов инструментов.

Как производится маркировка резьбовых соединений?

Маркировка болтов осуществляется с учетом требований DIN, ANSI/ISO и других стандартов. На головку изделия наносят:

• класс прочности материала, из которого изготавливается болт;
• клеймо производителя;
• стрелку левой резьбы (правая резьба никак не маркируется).

Указанные знаки могут быть выпуклыми либо углубленными. А их величина определяется на заводе, который выпускает болты.

Класс прочности изделий из углеродистых сталей указывается в виде двух цифр, разделенных точкой – 3.6, 10.9, 8.8 и так далее. Первая цифра показывает, какую нагрузку может выдержать соединение. Вторая является отношением, умноженным на 10, двух пределов – текучести и прочности. Так, если вы видите маркировку на болтах – «8. 8″, это означает, что при нагрузке более 8 тонн на квадратный сантиметр они порвутся.

Таблица соответствия крепежа немецкого стандарта DIN – российского стандарта ГОСТ – международного стандарта ISO.

С уважением,

Команда Факультета Крепежных систем

#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy. ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-metricheskogo-krepezha/chto-takoe-bolt/

обозначения по ГОСТу и расшифровка. Что означают цифры? Маркировка по размерам и покрытию

Современные изделия практически любого назначения – от бытовых до производственных – изготавливаются с применением крепежных элементов: болтов, гаек, шурупов, винтов. Крепежный элемент имеет свою маркировку, благодаря которой можно определить его характеристики. Чтобы разобраться во всех тонкостях метизов, нужно понимать, как они маркируются, и что обозначает эта маркировка.

Особенности маркировки

Характеристики болтов разнообразны: можно встретить модели с разной резьбой, определенным типом строения головки. Отличаются и размеры стержня. Вся нужная для пользователя информация о метизе имеет обозначение, расположенное на его головке. Перед тем как выбрать метизы, необходимо определить их прочность, которая потребуется для выполнения качественного крепежного соединения. Прочность зависит от марки стали, из которой выполнен метиз. Например, к мебельным болтам требования прочности будут ниже, чем к анкерным соединениям, выдерживающим нагрузку более 100 кг.

В некоторых случаях уточнению подлежит химический состав болта и его устойчивость в условиях воздействия различных веществ.

Определенные задачи могут сопровождаться и специфическими требованиями, предъявляемыми к виду резьбы. Например, болты, используемые на сложных участках в промышленных условиях, потребуют применения особого типа резьбы на корпусе стержня метиза. Резьба может быть расположена по ходу нарезки вправо или влево – эта особенность метиза также находит свое отражение в его стандартной маркировке. Выяснить все свойства и характеристики болта необходимо до начала выполнения монтажных работ, и помогает в этом вопросе именно стандартная общепринятая маркировка.

Как маркируют по ГОСТ?

Маркировочные обозначения болтов в нашей стране регламентируются строгими стандартами ГОСТа. ГОСТ был принят в 1977 году, а для фундаментных метизов – в1980 году. В 2006 году появился новый ГОСТ, но так как старые выпуски метизов, как показывает практика, еще до сих пор в ходу у потребителей, нужно уметь читать маркировку того и другого стандарта.

Стандартная маркировка, находящаяся на каждом метизе, имеет буквенные и цифровые обозначения.

Как правило, на головке болта отечественного производства сверху находятся буквенные обозначения, а под ними располагаются цифровые символы.

Маркировка по ГОСТ 22353-77 от 1977 года имеет свои правила чтения.

• На верхнем ряду обозначений располагается клеймо, принадлежащее изготовителю. У каждого завода свое собственное клеймо. Таким образом, на головках болтов советского выпуска можно увидеть латинские буквы WT, OC, L, D или русские, например, Ч и другие.
• В цифровом обозначении первая цифра будет указывать, какое временное сопротивление имеет болт.
• После цифр можно увидеть (но не на всех изделиях) маркировку из букв ХЛ. Так отмечают метизы, которые можно применять в условиях холодного климата при низких температурных режимах, например, на Крайнем Севере. Сталь у таких изделий выдерживает перепады температур и не становится при этом хрупкой, сохраняя все свои прочностные свойства.
• Затем в маркировке будет указана партия плавки. Это обозначение информирует о том, когда и в какой партии было сделано изделие на производстве. В случае, когда у болта имеется нестандартная левая резьба, рядом с партией изготовления будет стоять маленькая стрелочка, показывающая направление против движения часовой стрелки. Если такой стрелки нет, значит, у болта имеется обычная правосторонняя нарезка резьбы.

В ГОСТ Р52644-2006 от 2006 года вошли некоторые изменения.

• Сначала идут буквенные обозначения в виде клейма завода-изготовителя. Они не изменились и выполняются точно так же, как это делали по старому ГОСТу.
• Далее цифрами указываются параметры прочности метизного изделия. Эти параметры уже должны отвечать нормам нового ГОСТа.
• После обозначения прочности при помощи буквенных символов указывают сферу применения изделия относительно климатических условий. Здесь в маркировке тоже ничего не изменилось, и ХЛ по-прежнему обозначает то, что болты можно применять при низких температурах.
• Далее указывают номер партии плавки.
• Затем будет указана прочность метиза. Например, латинская буква S будет обозначать, что перед вами метиз, имеющий самую высокую прочность исполнения.

Мы рассмотрели полную маркировку болтов, которая содержит довольно большой объем информации. Но существует еще и краткая маркировка, которая сообщает пользователю параметры метиза: сечение и длину.

Например, вы взяли в руки болт с обозначением 16Х25, это будет обозначать, что перед вами метиз с сечением 16 мм и длиной 25 мм.

Расшифровка цифр

Самая полная маркировка монтажных болтов содержится в таблице. Она имеет как буквенное, так и цифровое значение, а расположены все эти символы в строго определенном ГОСТом порядке. Если указать такую маркировку в спецификации строительного или монтажного проекта, любой инженер без труда сможет понять, о каких метизах идет речь и какими характеристиками они обладают.

В качестве наглядного примера рассмотрим обозначение метиза, у которого маркировка располагается на шляпке: Болт А3М12х1,50LH-4gx60.66. С. 097.

• Первым идет наименование изделия. Слово «болт» может быть заменено на наименование другого изделия, которое подлежит маркировке.
• Буква А обозначает класс точности изделия. Всего имеется 3 класса точности: A, B, C. А означает, что точность исполнения болта высокая.
• Цифра 3 сообщает нам о типе исполнения изделия. Согласно стандартам, существует 4 типа исполнения, но в маркировке 1 тип не указывается.
• Следующая буква М информирует о том, какой тип резьбы на стержне болта. Тип резьбы различают конический, метрический или трапециевидный. Буква М обозначает метрический.
• Число 12 указывает диаметр в миллиметрах у стержня болта. Примечательно, что маркировку М12 имеют изделия только класса А.
• Число 1,50 дает сведения о том, с каким шагом нарезана резьба у болта. Если шаг резьбы стандартный для диаметра, в маркировке его не указывают.
• Буквы LH показывают, что болт имеет левую резьбу. В случае, когда нарезка резьбы делается стандартной правосторонней, в маркировке это не отображается.
• Обозначение 4g информирует о классе точности. Резьбу нарезают с точностью по шкале от 4 до 8. Чем ниже показатель, тем точнее выполнена резьба на метизе.
• Число 60 обозначает длину болта. В данном примере он составляет 60 мм.
• Число 66 говорит о прочности. Такие временные параметры твердости отделяются от величины длины при помощи точки.
• Следующая буква обозначает марку сплава стали, из которой изготовлен болт. Буква С означает, что метиз сделан из так называемой спокойной стали. Если бы в маркировке была буква А, это означало бы, что сталь автоматная.
• Цифры 097 показывают, какое покрытие у метиза. Всего различают 13 типов покрытия, причем цифрой 9 маркируют оцинкованные метизы. Цифра 7 обозначает толщину покрытия в микронах, в нашем случае толщина оцинкованного покрытия равна 7 мкм.

Единые требования к метизам и их маркировке, принятой в нашей стране, дают возможность точно и быстро подобрать крепеж. У изделий европейского или американского производства маркировка отличается, так как размеры указываются в дюймовых величинах. Для прочтения дюймовых обозначений применяют переводные таблицы.

Все о маркировке болтов в видео ниже.

Общее описание шпилек и шестигранных болтов, используемых в нефтехимической промышленности для фланцевых соединений

Типы болтов

В нефтехимической промышленности для фланцевых соединений используются шпильки и болты с шестигранной головкой. Шпилька представляет собой резьбовой стержень с двумя тяжелыми шестигранными гайками, а шестигранный болт имеет головку с одной гайкой. Гайки и голова шестигранные.

Шпильки общие

Количество болтов для фланцевого соединения определяется количеством отверстий для болтов во фланце, диаметр и длина болтов зависят от типа фланца и класса давления фланца.

определена в стандарте ASME B16.5. Длина в дюймах равна эффективной длине резьбы, измеренной параллельно оси, от первой до первой резьбы без фаски (точек). Первая резьба определяется как пересечение большого диаметра резьбы с основанием острия.

Примечания:

• Длина метрических шпилек, измеренная параллельно оси, — это расстояние от каждой шпильки, включая острие.
• Чтобы можно было использовать гидравлическое натяжное оборудование, шпильки большего размера часто должны быть на один диаметр больше, чем «стандартные».Эти болты должны иметь пластиковую торцевую защиту.

Резьба шпилек

Резьба болтов определена в стандарте ASME B1.1 Unified Inch Screws Threads (Форма резьбы UN и UNR). Самая распространенная резьба — симметричная форма с V-образным профилем. Включенный угол составляет 60 °. Эта форма широко используется в форме унифицированной резьбы (UN, UNC, UNF, UNRC, UNRF) как ISO / метрическая резьба.
Преимущество симметричной резьбы в том, что ее легче производить и проверять по сравнению с несимметричной резьбой. Обычно они используются в застежках общего назначения.
Обозначения крышки серии резьбы комбинаций диаметра / шага, которые измеряются числом витков резьбы на дюйм (TPI), применяемым к одному диаметру.

Стандартный шаг резьбы

• Серия с крупной резьбой (UNC / UNRC) — это наиболее широко используемая система резьбы, которая применяется в большинстве винтов, болтов и гаек. Крупная резьба используется для резьбы в материалах с низкой прочностью, таких как железо, низкоуглеродистая сталь, медь и более мягкие сплавы, алюминий и т. Д.. Грубая резьба также более устойчива к неблагоприятным условиям и способствует быстрой сборке.
Серия
• с мелкой резьбой (UNF / UNRF) обычно используется в точных приложениях и там, где требуется более высокий предел прочности на разрыв, чем серия с крупной резьбой.
• 8 — Серия резьбы (8UN) — это указанный метод формирования резьбы для нескольких стандартов ASTM, включая A193 B7, A193 B8 / B8M и A320. Эта серия в основном используется для диаметров от одного дюйма и выше.

Гайки шестигранные

Шестигранные гайки (размерные данные) определены в ASME B18.2.2, и даже как болты с резьбой в ASME B1.1. В зависимости от требований заказчика гайки должны иметь оба участка со скошенными кромками или иметь с одной стороны шайбу.

Размеры вышеуказанных гаек можно найти на странице «Тяжелые шестигранные гайки» этого веб-сайта.

Высота гайки для шпильки равна диаметру резьбового стержня

Материалы для шпилек

Размеры шпилек определены в стандарте ASME B16.5. Качество материала для шпилек определяется в различных стандартах ASTM и обозначается классом.Часто используются марки A193 для резьбовых стержней и A194 для гаек.

ASTM A193 распространяется на болтовые соединения из сплавов и нержавеющей стали для сосудов высокого давления, клапанов, фланцев и фитингов для работы при высоких температурах или высоких давлениях или для других приложений специального назначения.
ASTM A194 охватывает различные гайки из углеродистой, легированной, мартенситной и аустенитной нержавеющей стали. Эти гайки предназначены для работы в условиях высокого давления или высоких температур, либо того и другого.

Маркировка шпилек

Резьбовые стержни и гайки должны быть помечены производителем с помощью уникального идентификатора, позволяющего идентифицировать производителя или дистрибьютора с частной торговой маркой, в зависимости от ситуации.Ниже приведены примеры ASTM.

Марки шпилек

Ниже приведена таблица с материалами и марками для фланцев, резьбовых стержней (болтов) и гаек, упорядоченными по расчетной температуре, фланцам, резьбовым стержням и рекомендуемым гайкам.

КОНСТРУКЦИЯ ТЕМП.	ФЛАНЦЫ	МАРКА РЕЗЬБОВЫЕ ШТАНГИ ​​	СОРТА ОРЕХИ
от -195 до 102 ° C	ASTM A182 Gr. F304, F304L, F316, F316L, F321, F347	A320 Gr. B8 Class2	A194 Марка 8A
от -101 ° до -47 ° C	ASTM A350 Gr.LF3	A320 Gr.L7	A194 Gr.7
от -46 ° до -30 ° C	ASTM A350 Gr.LF2	A320 Gr.L7	A194 Gr.7
от -29 ° до 427 ° C	ASTM A105	A193 Gr.B7	A194 Марка 2H
428 ° до 537 ° C	ASTM A182 Gr.F11, F22	A193 Gr.B16	A194 Марка 2H
от 538 ° до 648 ° C	ASTM A182 Gr.F11, F22	A193 Gr.B8 Class1	A194 Марка 8A
от 649 ° до 815 ° C	ASTM A182 Gr. F304H, F316H	A193 Gr.B8 Class1	A194 Марка 8A
КОНСТРУКЦИЯ ТЕМП.	ФЛГ	МАРКА РЕЗЬБОВЫЕ ШТАНГИ ​​	СОРТА ОРЕХИ

Примечание. Материалы в приведенной выше таблице предназначены для ознакомления.

Замечание (и) автора…

Неправильное фланцевое соединение — болты слишком короткие!

Что ты умеешь?

• На рисунке показан фланец, неправильно закрепленный болтами, потому что два болта слишком короткие, а гайки не полностью прилегают к болтам. Это означает, что соединение может быть не таким прочным, как должно быть. Фланцы сконструированы таким образом, что вся комбинация гайка-болт выдерживает усилия, действующие на фланец. Если гайка навинчена на болт только частично, соединение может быть недостаточно прочным.

• Если ваша работа включает сборку оборудования, сборку фланцевых труб, привинчивание крышек люков или других болтовых соединений к оборудованию или сборку другого оборудования, помните, что работа не будет завершена, пока все болты не будут правильно установлены и затянуты.
• Некоторое оборудование требует специальных процедур затяжки болтов. Например, вам может потребоваться динамометрический ключ, чтобы правильно затянуть болты в соответствии со спецификацией, или затянуть болты в особом порядке. Убедитесь, что вы следуете правильной процедуре, используете правильные инструменты и что вы должным образом обучены процедуре сборки оборудования.
• Проверяйте трубы и оборудование на предмет правильно закрепленных фланцев в рамках проверок безопасности вашего предприятия. В качестве простого руководства, болты, которые не выходят за пределы гаек, должны быть проверены мастером или инженером по трубопроводам.
• Если вы заметите на своем предприятии неправильно закрепленные фланцы, сообщите о них, чтобы их можно было отремонтировать, и убедитесь, что требуемый ремонт завершен.
• Перед запуском осмотрите новое оборудование или оборудование, которое было повторно собрано после технического обслуживания, чтобы убедиться, что оно правильно собрано и правильно закреплено болтами.

Какова правильная длина шпильки?
Как правило, вы можете использовать:
Свободная резьба болта над верхней частью гайки равна 1/3 диаметра болта.

Склад для болтов — как обозначены размеры крепежа

Базовая идентификация

Ниже приведен пример полного описания крепежа.Это обозначение включает всю информацию, необходимую для идентификации застежки.

Тип застежки

Тип крепежа — это общий тип крепежа, например, винты для дерева , болты с шестигранной головкой , крепежные винты , шестигранные гайки или болты с квадратным подголовком .

Голова

Типы головок содержат до двух частей:

Тип привода

Тип привода описывает тип инструмента, используемого для установки крепежа. Типичными примерами являются phillips , со шлицами и квадрат .

Некоторые крепежные детали, такие как болты с квадратным подголовком , , не имеют привода, поэтому тип привода не указан.

В некоторых других случаях, например, с болтами с шестигранной головкой , тип головки и привода (шестигранник) определяется типом крепежа.

Тип головы

Стиль головы описывает форму головы. Типичными примерами являются поддон , плоский , ферма и шестигранник .

Некоторые типы крепежа, включая установочные винты и некоторые анкеры , не имеют головки, и поэтому свойство головки не будет присутствовать.

Материал

Наиболее частые части описания материала:

Покрытие

Многие крепежные детали, особенно стальные, имеют гальваническое покрытие или покрытие для защиты от коррозии или в декоративных целях. Обычные покрытия включают цинкование , цинкование и хромирование .

Оценка

Некоторые материалы, например сталь, бывают разных сортов. Марка определяет точный набор механических свойств. Примеры обычных марок стали включают сорт 2 , сорт 8 и сорт 8,8 .

Материал

Это основной базовый материал.Наиболее распространенным материалом крепежа является сталь (включая нержавеющую сталь ), часто дополнительно указывающую марку (класс 8 и т. Д.). Однако используются многие другие материалы, в том числе латунь , бронза и нейлон .

Это свойство всегда будет присутствовать , даже если не указаны марка или покрытие. Таким образом, полное описание материала застежки может быть просто: латунь.

Другая информация

Иногда описание материала может содержать другую информацию. Примеры включают крепеж с окрашенными головками , цветные покрытия, такие как , желтый цинк , или полированные , .

Более подробную информацию о материалах смотрите на нашей странице «Материалы».

Размер

Для большинства крепежных изделий размер состоит из двух или трех частей. Например:

Диаметр

Диаметр обычно измеряется на внешней стороне резьбы. Для крепежных изделий США это измеряется в дюймах (за исключением малых диаметров, где диаметры пронумерованы), а для метрических крепежных элементов — в миллиметрах (сокращенно мм или с префиксом M).

Для получения дополнительной информации о том, как измерить диаметр определенных типов крепежа, см. Нашу страницу Измерение диаметра крепежа.

Количество ниток / шаг

Только крепежные детали с машинной резьбой (гайки и винты / болты, которые могут принять гайку) указывают количество резьбы или шаг резьбы.

  страниц:
    имя: Страницы
    singular_name: Страница
    поля:
        заглавие:
            тип: текст
            класс: большой
            группа: содержание
        пуля:
            тип: слизняк
            использует: title
        тело:
            тип: html
        образ:
            тип: изображение
            группа: СМИ
        файл:
            тип: файл
        ..

  субтитры:
            тип: текст
            класс: большой
            префикс: "
 Добавьте субтитры, если хотите.
"
            постфикс: "
"

  цветов:
        тип: выберите
        значения: [красный, зеленый, синий]
        по умолчанию: зеленый

  название:
            тип: текст
            префикс: "
 Требуется заголовок.
 "
            требуется: true
            класс: большой

  человек:
            тип: текст
            префикс: "
 Необязательный адрес электронной почты.
"
            требуется: ложь
            шаблон: электронная почта

  серийный номер:
            тип: текст
            по умолчанию: "SN-123456789"
            только чтение: правда
