Не работает пульт от люстры причины: Что делать если не горит светодиодная люстра с пультом управления

Содержание

Люстра щелкает но не включается

Технологии производства осветительных приборов постоянно развиваются, что позволяет каждому хозяину сделать свое жилище более уютным и комфортным. Сегодня популярность приобретают люстр ы, для управления которыми применяется пульт дистанционного управления. Такие люстр ы удобны в быту, просты в эксплуатации, легко устанавливаются и подключаются. Однако, как и большинство дешевых китайских изделий, они периодически ломаются, и в этих случаях необходим ремонт люстр ы. Многие хозяева, не разбирающиеся в электронике, обращаются к мастерам. Тем не менее, зная общее устройства таких осветительных приборов и обладая навыками электротехнических работ, вполне возможно собственноручно выполнить ремонт люстр ы с пультом управления.

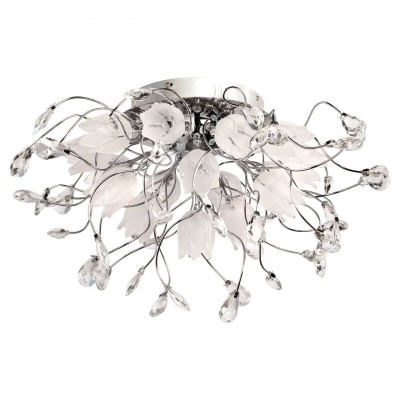

Устройство и принцип работы люстр ы с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстр а может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстр ы.

Все люстр ы с пультом дистанционного управления разделяются на несколько видов:

  • Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
  • С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
  • С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр .

Все люстр ы оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.

Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.

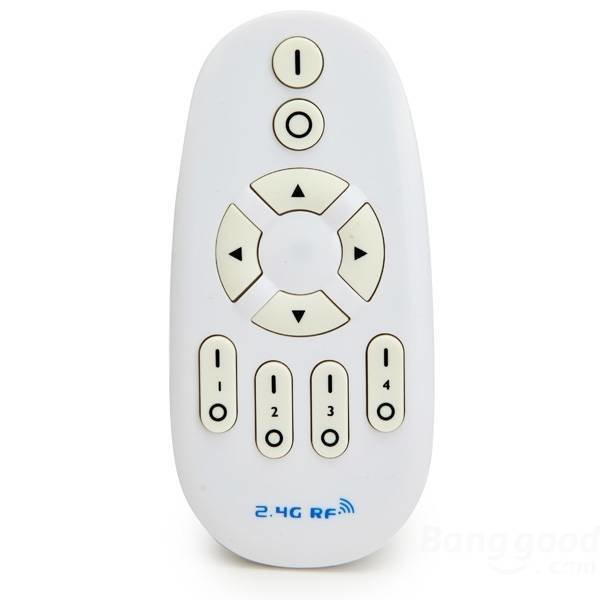

Важнейшей составляющей люстр ы является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстр ы с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.

Поиск неисправностей и их причины

Люстр ы, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.

Основные признаки неисправностей, характерные для управляемых светильников:

  • При подаче сигнала с пульта лампочки на люстр е не включаются.
  • Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
  • Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
  • Люстр а самопроизвольно мигает, самостоятельно переключается между режимами.

Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.

Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск люстр ы выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.

В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп.

В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.

Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.

Ремонт люстры с пультом своими руками

После того как были обнаружены неисправности, необходимо принять меры по их устранению. В качестве примера рекомендуется рассмотреть наиболее часто встречающиеся поломки и способы их устранения.

  1. Не загорается светодиодная подсветка, попытки включить ее всеми способами оказались безуспешными. В этом случае необходим ремонт светодиодных люстр с пультом, в первую очередь проверяется балластный конденсатор. Выходящий из него проводник зачищается и подключается к мультиметру, выставленному в режим измерения напряжения. Если прибор указывает на нормальное напряжение, значит неисправна последовательная цепь лампочек. В случае незначительного напряжения или его полного отсутствия, нужно произвести замену конденсатора.
  2. Одна или несколько галогенных ламп не включаются, ни с помощью пульта, ни с помощью обычного выключателя. Здесь также потребуется ремонт галогеновых люстр с пультом, где большое значение имеет количество неисправных элементов. Если сгорела одна лампочка, то вполне возможно, что она просто перегорела и ее нужно заменить новой. Если же перегорели сразу все, то наиболее вероятной причиной может стать электронный трансформатор. В этом случае выполняется такая же операция, как и при проверке балластного конденсатора. При замене трансформатора следует пользоваться чистыми перчатками.
  3. Светодиоды и галогенные лампы не реагируют на сигналы пульта дистанционного управления и включаются только с помощью настенного выключателя. Перед тем как выполнять ремонт китайской люстр ы с пультом своими руками, нужно в первую очередь проверить работоспособность батареек или аккумуляторов. Если их замена не дала положительного результата, нужно раскрыть корпус пульта и протереть плату обезжиривающими средствами. Отсоединенный транзистор или шифратор нужно припаять на свое место.
  4. Люстр а вообще не включается. Обычно причиной такой неисправности является реле управления. Проверка его работоспособности так же выполняется с помощью мультиметра, к которому подключается зачищенный провод реле. Если установлена неисправность детали, то взамен ее устанавливается новая.

В процессе решения вопроса, как отремонтировать люстр у с пультом управления, следует не забывать о повышенной осторожности. Это связано с подачей напряжения на оголенные провода. Невнимательность и несоблюдение правил электробезопасности могут привести к электротравме и более серьезным негативным последствиям.

В век автоматизации, каждый человек стремится сделать свой дом более "умным", изменить дизайн и автоматизировать то что раньше многие года было на примитивном уровне.
Основным немаловажным аспектом в доме есть освещение которое должно быть качественным и достаточным тот момент когда нам нужно и самым лучшим вариантом будет управлять ним не вставая с своего места.
В этой статье мы поговорим о (светодиодной) люстре с пультом управления, которая за последнее время набрала большой популярности среди потребителей что не могло конечно же не повлиять на появления большого и разнообразного количества всевозможных люстр и светильников разных типов и исполнений. Мы поговорим о неисправностях и ремонте люстр на дистанционном управлению.

Устройство таких люстр не такое простое как у обычных и для того чтоб их собрать, нужно больше времени и знаний.
Управление, коммутация и димирование исполняются с помощью пульта и встроенного в люстру контроллера. Такие устройства можно выделить на три типы:

  • Светодиодные
  • Галогеновые
  • Комбинированные

В независимости от типа, почти все люстры на пульте управления, имеют модульную конструкцию и состоят из взаимозаменяемых блоков что значительно упрощает их ремонт.
Из каких блоков состоит такая люстра?

Блок радиоуправления.
Радиоуправление производится с помощью "радио-реле" напряжением коммутации в 220 вольт и до 1 киловатта мощности. В зависимости от цены и сложности люстры, данный блок может быть многоканальным, то есть состоять и нескольких электромагнитных реле.
По сути данный блок представляет из себя беспроводной выключатель, команды на который подает дистанционный пульт. Еще его называют "свитч" о чем часто маркируют на блоке и в инструкции.
Помимо управления нагрузкой, некоторые модели еще совершают диммирование светодиодной подсветки или что более редко – галогеновой нагрузки.

Блок галогеновых ламп.
Основой данной цепи служит электронный трансформатор. В редких случаях трансформатор может быть электромагнитный (тороидальный) но при средней мощности осветительных элементов его вес будет порядка 2 кг.

В роли нагрузки для электронного трансформатора выступают галогеновые лампочки с цоколем G4 которые к трансформатору подключаются параллельно.

Следует заметить что без достаточной нагрузки импульсный трансформатор не запустится, поэтому для большинства моделей коммутация ведется по линии 220 вольт.
Если трансформатор номиналом в 200 ватт например, то если на его нагрузочной линии будет только одна лампочка в 10 ватт то он скорее всего тоже не запустится. Для запуска электронного трансформатора, нагрузка должна составлять не меньше 15% от его номинальной мощности (того что написано на корпусе).

Галогеновые лампочки проверяются мультиметром или прозвонкой на обрыв, но нужно помнить что такие лампочки нельзя трогать пальцами чтоб не допустить попадания естественного жира с пальцев. Поэтому галогеновые лампочки снимают и ставят обернув их салфеткой или чистой тканевой тряпочкой.

Блок светодиодов.
Как правило данный блок идет третьим каналом управления. На входе стоит светодиодный драйвер рассчитан на точное количество светодиодов по мощности.

Качество исполнения драйвера (сложность схемы) зависит от цены люстры, но зачастую он представляет из себя выпрямитель, гасящий конденсатор и резистивный делитель. В более дорогих моделях его роль выполняет импульсный блок питания или преобразователь.
Напряжение питания светодиодов примерно 3 вольта, но драйверы работают по принципу ограничения тока.

Для питания же светодиодных лент (RGB) зачастую используют импульсные блоки питания у которых на выходе постоянное напряжение 12 вольт.
Во многих современных моделях люстр используют светодиоды которые в процессе работы плавно меняют свой свет.

На выход некоторых моделей драйвера можно подключить от 4 до 22 светодиодов соединенных последовательно и при выходе из строя хоть одного светодиода – перестанет светится вся цепь светодиодов, тут уж нужно будет определить виновника и заменить или вставить перемычку, но хотя сами светодиоды очень легко заменяются (они просто вставляются выводами в разъем). Но нужно помнить – не путаем полярность!

Для замены подойдут прозрачные светодиоды с широким углом свечения, у них приплюснута линза. В обычных же продолговатых светодиодах свет исходит более точечно.
Если некоторые светодиоды из линейки люстры светят с разной интенсивностью то лучше заменить их всех. Цена если смотреть на АлиЭкспрес небольшая за 100 штук не более 2 долларов.

Ремонт и основные причины неисправности

Люстра не включается с пульта и выключателя

По сути самая частая поломка, люстра никаким способом не включается.
Лучше все проверить последовательно: батарейки в пульте, выключатель, наличие сетевого напряжения на входе люстры.
Если питание приходит на контроллер то за частую неисправность кроется в нем, но нужно смотреть по группам освещения и можно попробовать другой пульт.


Люстра не включается но слышно щелчки в люстре при нажатие на пульт

Щелчки свидетельствуют о том что контроллер исправен и коммутирует цепи освещения. В этом случае нужно посмотреть не включаются ли все каналы или лишь один. Тут уже просто будет найти виновника.
Скорее всего будет неисправен один из каналов, а точнее его блок питания или драйвер. Тут нужно убедится что на входе данного блока присутствует сетевое напряжение, но нужно включить данный канал с пульта или выключателя.
Скорее всего неисправен блок питания или драйвер или во вторичной цепи в нагрузке КЗ или сгорели лампочки.

Если напряжение на такой блок не выходит хоть по одному с каналов контроллера но слышно щелчки то проще всего заменить контроллер в паре с пультом, тут все варианты стандартны и взаимозаменяемые, нужно лишь знать количество каналов и мощность. При достаточных знаниях, контроллер можно вскрыть и посмотреть причину поломки, она может быть предельно простой, например "не контакт".

Не загорается светодиодная LED подсветка

Если не включается ни с пульта ни с выключателя и при этом напряжение на драйвер заходит, то зачастую причина поломки – выход из строя балластного конденсатора драйвера. Тут нужно вскрыть драйвер и замерить напряжение на выходе конденсатора.

В других случаях нужно убедится что на светодиодную ленту или цепочку светодиодов приходит положенное напряжение. Может еще быть причина в выходе из строя одного из светодиодов всей последовательной цепочки.
Если есть возможность, по быстрому это можно проверить заменив драйвер или блок питания на заведомо исправный или подав на осветительную линию напряжения от внешнего источника напряжения, например от регулируемого блока питания.

Не светятся галогеновые лампочки

Если ни один способ включения не работает то важно подметить, все ли галогенки не включаются или выборочно.
Когда некоторые из лампочек все же светятся то скорее всего будет достаточно заменить те что не светятся, они просто перегорели. Но если это помогло то проверти есть ли напряжение на контактах лампочки, возможно где то отошел контакт из за постоянного перегрева проводки.
Если не работает ни одна галогеновая лампочка, то скорее всего дело в электронном трансформаторе. Проще всего подменить его заведомо исправным. Подберите трансформатор с такой же номинальной мощностью, благо цена на них даже в розницу в магазине не больше 2 долларов.

Люстра не реагирует на пульт, но включается через выключатель

В большинстве случаев дело в пульте, в противном случае если не исправен контроллер то придется заменять комплект пульт – контроллер.
В первую очередь попытаться заменить аккумуляторы в пульте. Если это не помогло, нужно вскрыть корпус пульта аккуратно тонкой пластиной или ножиком, протереть спиртом всю плату со стороны кнопок и затем высушить феном. Если необходимо то зачистить контакты мягким ластиком. Если в процессе осмотра платы будут выявлены дефекты пайки, отошли ножки транзистора, шифратора или другого элемента, то нужно аккуратно восстановить контакт качественно припаяв элемент.


Все можно отремонтировать, тем более данное устройство представляет из себя приемник и дешифратор, далеко не сложная схема и при помощьи мультиметра можно выявить элементы которые вышли из строя, но что делать если из строя вышла микросхема в которой стоит прошивка? Такой ремонт могут осуществить только лишь специалисты при наличие нужного оборудования.

Следует заметить что такой ремонт будет во общем то не дешевым. Возникает тогда резонный вопрос, а стоит ли переплачивать если такой примитивный контроллер легко заменить на другой намного проще и дешевле.
Контроллер продается и поставляется вместе с пультом, в любом случае даже если устройства полностью идентичны, вряд ли кто то решится разукомплектовать комплект контроллер – пульт.


Отремонтировать драйвер проще простого, по сути он состоит из балластного конденсатора который является самым дорогим его элементом (до 1 доллара), парочки выпрямительных диодов или диодного моста и резисторов. Это в большинстве дешевых драйверов. При помощи мультиметра можно выявить неисправные элементы.

Что касается электронного трансформатора или блока питания для светодиодной ленты то тут немного сложнее, по сути эти устройства представляют из себя импульсные блоки питания и электронный трансформатор имеет немного проще элементную базу, не имеет выпрямителя на выходе (там высокочастотная переменка) и не запускается без нагрузки в своем большинстве.

При помощи мультиметра, большая вероятность что вам удастся выявить неисправные элементы, которыми очень часто выступают мощные ключевые транзисторы 13007 например.
В любом случае такие трансформаторы не дороги, электронный трансформатор стоит порядка 2 долларов, а импульсный блок питания для светодиодной ленты – от 3-4 долларов и выше в зависимости от мощности.


Теоретически возможно если светодиодные лампы будут с встроенными выпрямителями (с диодами в своей конструкции) на них будет маркировка что то типа 12 VAC.
Но будет ли запускаться электронный трансформатор при столь малой мощности в нагрузке, скорее всего нет. Нужно будет искать специальный электронный трансформатор или же что более правильно ставить в роли блока питания импульсник на выходе которого постоянка 12 вольт.
С штатными электронными трансформаторами которые питали в люстре галогеновые лампочки, вряд ли светодиодные лампочки проработают долго, по моим наблюдениям в них начинают выгорать светодиоды, лампы стают тусклее светить и иногда помигивать пока совсем не выйдут из строя.

Причин большинства неисправностей может быть очень много, начиная от плохой подачи тока и заканчивая браком элементов питания. Люстры такого типа росчитаны на номинальное напряжение 220 вольт (+- 5-10%) Если напряжение сильно отклоняется то возрастает риск выхода из строя силовой элементной базы устройства, например электронного трансформатора.

Вторым по частоте причин поломки стоит плохой контакт соединения проводов, клем и зажимов – перегретые в процессе такой работы провода становятся частой причиной выхода из строя и других устройств.

Часто хозяева пытаются заменить галогеновые лампочки в люстре на более мощные что при недостаточном запасе по мощности электронного трансформатора приведет к его поломке в процессе перегрузки и перегревания транзисторов блока питания.

Лампочки в люстре хорошие, ни одна не перегорела.

В электричестве есть всего две неисправности: "есть контакт где не надо и нет контакта где надо"))). Ищите отсутствие контакта, начните с выключателя, снимите крышку и проверьте наличие фазы на вводном проводе при выключенном выключателе ( для этого нужен "индикатор", продается в любом магазине торгующем электрооборудованием и стоит не дорого), если фаза присутствует, включите и проверьте на отводящих проводах, если есть – выключатель можно закрывать. Переходим к люстре, осматриваем контакты в "патроне" ( предварительно выключив автомат в щитке) если не подгорели – немного отгибаем центральный контакт в сторону цоколя лампы, вкручиваем лампу и включаем автомат и выключатель. Если не горит – приглашаем электрика. Если у вас нет навыков дальше – лучше не лезть.

Прежде всего если люстра не включается просто необходимо есть ли у вас ток в сети.

Ну а дальше все по пунктам.

  1. проверяем лампочки , например на настольной лампе.
  2. проверяем напряжение на входе в люстру и выклюяатель, но для этого необходимо подготовить доступ. И конечно это делается при отключенном напряжении. а вот потом подают напряжение и проверяют щупом, где его нет.
  3. Вот как на рисунке.

И если причина найдена, то ее и устраняют. Для этого либо ремонтируют выключатель или проводку. Но чаще выключатель просто меняют.

Да вы утверждаете в пояснении , что лампочки хорошие и не перегорели, но тем не менее их лучше проверить. И конечно необходимо проверить все контакты.

Если разом перестали гореть все лампочки, то можно смело не трогать патроны и оставить их в покое. Причина будет скорее всего в выключателе, откройте его (предварительно отключив напряжение)и проверьте контакты, возможно какой нибудь ослаб или подгорел. Ремонт будет состоять или в поджатии провода или очистке его от нагара и заново закручиванием. Если причина не в выключателе, то можно посмотреть контакты в самой люстре, вполне возможно скрутка (а обычно так соединяются провода в люстре) окислилась или ослабла. Если и там всё в порядке, останется смотреть распредкоробку из которой идут провода к люстре, скорее всего нет контакта именно там. Вот, пожалуй и все причины неисправности люстры.

Перестала включаться – это когда вы щёлкаете выключатель, а лампочки не горят, хотя они (лампочки) все исправны. Если это так, то начинаем комплексную диагностику всей системы электропитания люстры. Я могу предложить следующую схему, которую использую при таких проблемах, если не чувствуется явная проблема в выключателе:

  1. Сначала обесточим проводку во всей цепи электропроводки, потом откручиваем лампочку, лучше всего все лампочки и цоколя с патронов. Осматриваем провода, припаянные либо зафиксированные к патрону. Подаём ток и контрольной отвёрткой или тестером проверяем наличие электричества в самих проводах. Алгоритм таков, если есть ток, тогда смотрите соединение провода с патроном или усики патрона, которые прилегают к цоколю лампочки, если тока нет, то переходим к следующему пункту.
  2. Откручиваем крышку, которая закрывает выход провода с потолка и вход в систему люстры, опять же предварительно обесточив электропроводку. В этом месте присутствует соединение, возможно в виде колодки или скрутки. Место проблемное, так как зачастую там соединяются разные сплавы провода. Также осматриваем внешние повреждения и подав ток, диагностируем присутствие электрического тока в проводе. Если он есть, тогда проблема в соединении, либо в проводке самой люстры. Если нет, то переходим к выключателю.
  3. Снимаем защитную декоративную крышку с выключателя и осматриваем внутренности, напоминаю – предварительно обесточив электропроводку. Осмотрев всё визуально, подаём ток и проверяем вход и выход тока при включении, скорее всего проблема будет на соединениях.
  4. Если нет даже прихода тока к выключателю, тогда в 96% случаях от выключателя поднимаемся вверх и находим там под самым потолком коробку распределительную, она будет заклеена обоями, проверяем проводку там.

Схематически практически всегда электропровода по комнате распределяются так:

Не включается лампочка в люстре. Люстра не включается с пульта

Люстры с дистанционным пультом управления появились в продаже несколько лет назад и сразу завоевали популярность у потребителей. Устройство такой потолочной люстры довольно сложное и поломки случаются нередко. Покупка нового оборудования обойдется дорого, поэтому можно попробовать отремонтировать люстру своими руками. Как действовать, если люстра не включается с пульта?

Конструкция люстры с дистанционным управлением

Состоит из трех групп электроники: светодиодного блока светильника, галогенного блока сейчас уже с выходом большого количества светодиодных ламп теперь можно сказать и светодиодного тоже)) светильника и реле в виде пульта управления с кнопками и приемником сигнала, который всегда продается вместе и настроены на свою частоту. Светодиодная люстра содержит множество разноцветных диодных ламп, предназначенных для переключения режимов подсветки. Электроэнергия поступает из конденсатора, находящегося в составе светодиодной цепи. Галогенный блок получает питание от трансформаторов, импульсно изменяющих подаваемое напряжение. Контроллер и блок управления радиосигнала реле состоит из электромагнитных реле, которые коммутируют ток определенной мощности. Пульт имеет от 2 до 4-х кнопок, управление осуществляется по инфракрасному, чаще по радиоканалу.

Возможные причины неисправности

Электронная схема пульта простая и надежная. Когда люстра исправно включается, если использовать выключатель, но не включается с пульта, сначала рекомендуется заменить батарейки.


Люстра не реагирует на пульт:

Проверить батарейки, при необходимости заменить их;

Проверить кнопки, нажимая каждую кнопку попеременно. Если одна или несколько из них не работают, необходимо почистить контакты от грязи и пыли: нанести каплю клея, на клей – измельченный графит;

Если кнопки и батарейки находятся в рабочем состоянии, причина поломки кроется в приемнике сигнала – придется его заменить вместе с пультом. Последовательность работ: обесточить квартиру, снять люстру, раскрыть ее коробку, заменить блок питания, повесить люстру.

Если в дистанционном управлении светильником нет острой необходимости, можно использовать светильник напрямую с выключателем. Одно нажатие будет менять количество включаемых ламп поочередно, так до полного отключения. Или же посадить на двухклавишный выключатель и будет переключать режимы светодиодной подсветки, вторая – менять режимы количества включаемых ламп.

Перестала гореть часть ламп:

- неработающие лампы галогенного светильника следует просто заменить;

Если не работает светодиодная подсветка, нужно заменить все диоды разом, либо найти не работающую лампу и заменить на точно такую-же, но часто это трудно сделать из-за того что люстры быстро обновляются и те самые светодиоды которые стояли ранее будет найти проблематично;

Если галогенный и светодиодный элементы исправно работают, дело в питающем лампочки трансформаторе. Надо приобрести аналогичную модель и произвести замену.


Люстра совсем не работает

Если люстра с дистанционным пультом совсем не включается, следует с помощью мультиметра проверить напряжение, затем – лампы, предохранители, целостность проводов. Если все в порядке, то вышел из строя контроллер люстры и нужно его поменять. Контроллеры управления продаются вместе с блоком управления, который прячется внутри люстры. Если совсем не разбираетесь в электрике, лучше вызвать профессионального электрика для замены. По времени замена контроллера занимает максимум 15-30 минут.

Вы заходите в комнату, включаете выключатель, но люстра не загорается, хоть лампы целы и на месте. Прежде чем покупать новую люстру, необходимо все проверить, возможно, не работает выключатель или где-то окислился контакт.

При поиске неисправности следует помнить: во времена СССР разводка часто делалась так, что выключатель прерывал нулевой провод, согласно современных требований выключатель обязательно должен разрывать фазный провод. Поэтому на сегодняшний день в квартирах присутствуют оба варианта, что может вызвать дополнительные сложности.

Для примера возьмем люстру с двумя группами ламп, каждая из которых включается своей клавишей выключателя (Рис. 1).

Если не работают все лампы, следовательно, неисправность следует искать в общей части схемы для обеих групп ламп. А это участок от коробки до выключателя (участок 1-2), от коробки к лампам (участок 6-8) и сам выключатель.

Лучше начать с выключателя, потому что к нему добраться проще всего. Для этого необходимо снять клавиши и декоративную рамку, что легко делается с помощью . Имеем три клеммы (точки 2,3 и 4), одна из которых расположена напротив других двух и является подводящей (Рис. 2).


Рисунок 1 - Принципиальная схема соединения выключателя и люстры с прерыванием фазного провода


Рисунок 2 - Клеммы выключателя

Отключив выключатель, с помощью индикаторной отвертки проверим фазу на подводящей клемме (точка 2). Её наличие означает, что мы имеем схему с прерыванием фазного провода, показанную на рис.1 и провод от коробки до выключателя цел (участок 1-2).

Включив выключатель, проверим фазу на отходящих клеммах (точки 3 и 4), её наличие означает, что выключатель рабочий.

Сняв основание люстры, найдем под ним три скрутки или клемную колодку на три клеммы (Рис.3).


Рисунок 3 - Группы ламп люстры

Включив обе клавиши выключателя, проверим напряжение между точками 5,7 и 6. Если напряжение есть, следует заменить люстру. В ином случае прикоснемся к каждому из контактов индикаторной отверткой, если на всех них есть фаза, то неисправен нулевой провод от коробки к люстре (6-8). Иногда он переламывается на выходе из потолка, реже окисляется контакт в коробке или контакт на люстре. Если на всех трех клеммах нет фазы, то неисправны провода от выключателя к группам ламп (участок 3-7 и участок 4-5), что бывает редко.

Теперь рассмотрим случай, если фазы на подводящей клемме (точка 2) выключателя нет, в выключенном его состоянии. Но при этом на отходящих клеммах фазы есть (точки 3 и 4), это означает, что мы имеем схему, показанную на рис. 4.


Рисунок 4 - Принципиальная схема соединения выключателя и люстры с прерыванием нулевого провода

Необходимо снять и прозвонить выключатель, если он рабочий, то поврежден нулевой провод от коробки к выключателю (участок 1-2). Нужно, прежде всего, посмотреть на выходе из стены в подрозетник и в распределительной коробке.

Если на всех трех клеммах (точки 2,3,4), при отключенном выключателе нет фазы, то поврежден фазный провод, независимо от схемы соединения. Советуем почитать:

Чтобы разобраться до конца, можно включить выключатель, взять рабочую фазу с розетки и измерить напряжение между ней и клеммами люстры (точки 5,6,7). Если в одном из трех случаев появится напряжение, поврежден фазный провод от коробки к выключателю. Если в двух из трех случаев появилось напряжение, поврежден фазный провод от коробки к люстре.

Следует учесть, что при монтаже провода не прокладываются от выключателя прямо к люстре (участок 4-5 и 3-7), а проходят через распределительную коробку.

Если обнаружилась неисправность провода на любом участке, смотреть стоит в местах выхода его из стен, именно там он чаще всего переламывается.

Была ли у вас такая ситуация: Лампочка в люстре не горит , вы думаете, что сгорела лампочка? Меняете лампочку, а она не горит и как не странно, но лампочка которую вы выкрутили, оказалось целой. Вы в крутили её в другую люстру и она там горит. Тогда, почему же старая лампочка и новая, не хотят гореть в этой люстре? Давайте разбираться, дело то бытовое, да и свет нужен всем.

Не горит лампочка

На самом деле, дело не в лампочке, как вы изначально подумали. Тогда в чём же причина? И подлежит ли это дело, ремонту?

Возможные причины, если не горит лампочка

  1. Сгорел патрон.
  2. Сгорела проводка люстры.
  3. Сгорел выключатель.

Начинаем искать причину, по порядку.

Патрон люстры

Проверяем патрон. В патроне обычно сгорает язычок, который контактирует с цоколем лампочки. Зачастую он и не сгорает вовсе, а всего лишь либо:

  • Поджимается сильно и нет контакта с лампочкой.
  • Загрязняется и так же нет контакта с цоколем лампочки.

Ремонт: если поджался, то отгибаем или выгибаем (смотрите видео ниже ), если загрязнился то чистим, чистку можно произвести по принципу ремонт пульта .

Проводка люстры

Если сгорела проводка, то нужно найти это место.

Ремонт: Я обычно снимаю люстру, вытаскиваю из неё старые провода и вставляю новые, желательно сечением толще, чем были до этого. Если видны явные отрывы провода от контактов патрона, то причина в этом, просто их прикручиваем на свои места.

Замена или ремонт выключателя

Осталось узнать, а не сгорел ли выключатель? Как узнать? 💡 Всё просто, если выше перечисленное целое и нет дефектов повреждения, то

Ремонт: Можно купить новый выключатель, заменить его и нет проблем, но иногда у выключателя та же беда, что с язычком патрона. Если контактные точки выключателя чёрного цвета или закопчённые, то их надо почистить, так же как я описал выше про патрон.

По секрету скажу, что мне не сложно заменить выключатель и не сложно почистить его контакты, но зная слабый уровень опыта обычных людей (особенно по электрической части) , то таким людям, будет проще заменить выключатель, чем почистить его контакты. Но я отталкиваюсь всегда, от такой теории:

  • Если выключатель не работает, заменить на новый я всегда успею, так по чему же его не попробовать сначала сделать? Если получится, то Супер, вы молодец 😎 ! Если нет, то ничего страшного, он же всё равно не работал и теперь со спокойной душой можно заменить выключатель.

И помните, что если не горит лампочка , это не всегда бывает, что она сгорела, но и не всегда бывает, что пора заменить выключатель !

Люстры с пультом управления появились на рынке не так давно, но именно они быстро завоевали свое место «под солнцем». Удобство эксплуатации и возможность разнообразить освещение в помещении сделали свое дело, люстры с ПУ стали популярны. Но, как это часто бывает, не все модели отвечают высоким требованиям качества, поэтому вопрос, не горит светодиодная люстра с пультом управления – что делать, звучит сегодня часто на разных форумах.

Необходимо отметить, что светильники с ПУ могут быть не только светодиодными. В них могут быть установлены обычные лампы накаливания, галогенки или комбинация нескольких разновидностей ламп. Нас в этой статье будет интересовать именно светодиодная люстра с пультом управления.

Не будем останавливаться здесь на способах подключения светильника, не будем рассматривать конструкцию и элементы, из которых люстра состоит. Надеемся, что наши читатели с этим знакомы. Если нет, то рекомендуем прочитать другие статьи на эту тему на нашем сайте.

Неисправности люстры с ПУ и их устранение

Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?

  • Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.
  • Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.
  • Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.

Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.

Как поменять контроллер

Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.

Если контроллер полностью не работает, то вся люстра гореть не будет. Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.


Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?

  • для этого сначала из схемы отключается контроллер;
  • затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
  • если одна из них не горит, значит, придется разбираться с блоком ее питания;
  • если, наоборот, все группы горят нормально, значит, все дело в контроллере.

В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.

Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.


Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.

Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные. Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.


Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.

Мелкие неисправности

Люстра с дистанционным пультом управления может не включаться и по другим причинам, которые являются незначительными.

  1. Обрыв проводки или низкое качество контактов.
  2. Не работают сами светодиоды.

Поэтому перед тем как люстра будет установлена на потолке, рекомендуем провести небольшую проверку на полу или столе. Для этого ее подключают к сети через розетку при помощи вилки.


Проверяется, есть ли напряжение на входных контактах контроллера, далее на выходных. Затем необходимо убедиться, что электрический ток поступает на блоки питания. После чего измеряется напряжение после блоков питания (оно должно быть пониженным и соответствовать номиналу, который обозначен на корпусе прибора). Обязательно проверяется провода, соединяющие блоки питания с источниками света. И последнее – проверяются сами группы светодиодов. В принципе, ничего сложного, но иногда именно от этого будет зависеть, горит люстра или нет.

Похожие записи:

Не горят лампочки в люстре.

Случается так, что щелкнув выключателем, люстра не загорается. Есть разные причины, по которым это происходит. Рассмотрим распространенные варианты возникновения такой ситуации. Очень часто это происходит после замены старой люстры на новую, после замены лампочки, если это одно рожковая люстра или потолочный светильник, после моргания света в этой люстре. С чего начать поиски причины отсутствия света, если к примеру, с выключателем все нормально?

Нет контакта в патроне.

Сейчас очень много дешевых люстр китайского производства. Многие скажут, что это хорошо. Зачем платить дороже, если выглядят они почти так же, как итальянские или немецкие? Отчасти можно согласиться, но вот на что надо обязательно обратить внимание, кроме дизайна, так это патрон, в который нужно вкручивать лампочку. Находясь в магазине и выбирая люстру, попросите продавца, чтобы он дал вам осмотреть ее. Естественно, она должна быть полностью отключена от проводов и электричества. Загляните внутрь патрона и потрогайте контакты. Если они из очень тонкого металла и очень мягкие, покупать такую люстру не стоит. Вы купите и повесите на потолок потенциальную неприятность, так как при вкручивании в патрон лампочки, контакты могут загнуться и не доставать до цоколя лампочки. При включении света не будет. При попытке вкрутить лампочку посильнее, патрон может треснуть, а это может повлечь за собой замыкание контактов друг с другом и как следствие - обгорание контактов. Патроны в таких люстрах одноразовые – контакты на заклепках, заменить патроны в таких люстрах часто бывает сложно. Люстра висит, а света нет.
Еще одна ситуация. Каждый светильник или люстра имеют ограничения на мощность лампочек. В основном до 60 Вт для одной лампочки. Этого часто бывает недостаточно, особенно в зимнее время, когда наблюдается пик потребления электроэнергии. Некоторые вкручивают лампочки помощнее – 100 Вт и более, что приводит к сильному нагреву патрона. Подгорает изоляция провода, идущего к патрону, со временем, неплотно закрученный контакт тоже обугливается и перестает пропускать электрический ток. Лампочка не горит.

Обломался провод в потолке.

Бывает так, что при замене люстры, провода, которые выходят из потолка (как правило, алюминиевые) могут, от частого изгибания, поломаться в изоляции. На вид, вроде, все нормально – люстра подключена к проводам правильно и, конечно, контакты соединения надежные - сказать нечего, а не включается. Возможно, обломался провод внутри изоляции на выходе из потолка. Если потянуть за металл провода, и он будет вытаскиваться, значит, так и есть. Что делать, не менять же полностью проводку к люстре? А вот что можно предпринять. Снять люстру, зачистить изоляцию провода до целого металла, если надо, немного расширив отверстие в потолке. На зачищенные провода установить контакты (легче самозажимные, можно фирмы Wago, но не китайские клемники), и к этим контактам небольшие отрезки проводов. И уже к этим проводам подключить контакты люстры. Люстра работает, свет есть.

Люстры бывают разные.

Конечно, люстры могут ломаться и внутри. Это и перегорание трансформатора галогеновых люстр, и нарушение контакта разветвления проводов внутри люстры, особенно у много рожковых люстр, и еще что-либо. Поэтому лучше всего вызвать хорошего электрика, который, при необходимости, переберет все варианты неисправностей, найдет и устранит поломку и снова у Вас будет светло. Можете позвонить нам – хорошие электрики у нас есть.

Ремонт люстры с пультом управления

Вполне закономерным является желание сделать свой дом чуть уютнее и комфортнее. Этого можно добиться внесением интересных дополнений в дизайн, автоматизацией некоторых элементов отделки и декора. Все это делается для того, чтобы жизнь стала легче. Люстры с пультом способны упростить управление освещением комнат в квартире или частном доме, что, безусловно, удобно.

Люстры с пультом управления

Современный рынок осветительного оборудования предлагает различные варианты люстр, управление которыми осуществляется с помощью дистанционного пульта. Подобные конструкции отличаются большим разнообразием и могут быть предложены производителем в широком ассортименте. Положительным моментом является то, что имеется возможность изменения режима подсветки. Одним нажатием кнопки помещение способно погрузиться в вечерние сумерки или озариться ярким светом.

Конструкция, безусловно, стоящая и заслуживающая к себе повышенного интереса. Но иногда она может сломаться. На это существует масса причин. Не стоит спешить отправлять люстру в утиль и приобретать новую модель.

Поломку можно устранить собственными руками, не прибегая к посторонней помощи. Но для этого необходимо знать, как устроено данное осветительное устройство, разобраться в принципе его работы.

Читайте также статью ⇒ Как правильно выбрать люстру?

Конструкция и принцип работы

Подобные конструкции, имеющие дистанционные пульты управления, являются достаточно сложными электротехническими устройствами, применяющимися в быту. Для сборки и подключения необходимо обладать определенными навыками в электротехнической области. Устройство способно осуществлять свою работу на значительном удалении от потребителя, а управлять ей он может с помощью набора определенных комбинаций кнопками, расположенными на пульте.

В зависимости от конструктивных особенностей и исполнения модели количество функций может быть различным — от самых простых вкл/выкл до сложных комбинаций искусственного освещения

Люстра, управляемая с пульта состоит из нескольких важных конструктивных элементов

В зависимости от использующегося источника света различают следующие виды люстр с дистанционным управлением.

  1. В качестве источника света используются светодиодные лампы.

Конструктивно такие модели содержат плату с закрепленными на ней несколькими светодиодами с различными цветами свечения. Они обусловливают смену цвета подсветки. Как правило, они являются своеобразным элементом декора при оформлении помещений и весьма часто подвержены поломкам.

Питаются светодиоды посредством конденсатора, снижающим напряжение до необходимых значений. Они подключаются по последовательной схеме. Если перегорит хотя бы одна лампочка, то цепь целиком выходит из строя. При ремонте необходимо менять не отдельные лампочки, а целый светодиодный блок.

  1. Галогенные лампы.

Питание таких люстр осуществляется с применением трансформатора. При подаче напряжения происходит преобразование импульса до требуемых для лампы параметров. Если какая-то лампа перегорает, то каждый элемент подвергается проверке мультиметром.

Если источники освещения рабочие, то проверяется работоспособность трансформаторов.

  1. Комбинированные источники света.

Такое оборудование имеет самую сложную конструкцию. Здесь имеются светодиодные и галогенные лампы. Их включение носит поочередный или совместный характер.

Совет №1: Если такая модель сломалась, то необходимо искать неполадки, которые характерны для первых двух вариантов.

Реле имеет радиоуправление с установленным в нем модулем. Он осуществляет прием радиосигнала, который отправляется с пульта. В различных моделях имеется разное количество электромагнитных реле, которые коммутируют токи с различной мощностью. Питание на него поступает после гасящего конденсатора.

Слабым местом является область, в которой осуществляется впайка реле в плату. Со временем пайка ослабевает и возникает ситуация, при которой реле просто отваливается.

Пуль дистанционного управления люстрой имеет несколько кнопок, с помощью которых меняется режим работы

Один из главных элементов представлен пультом, с помощью которого осуществляется дистанционное управление. Конструкцию пульта нельзя назвать сложной — имеются кнопки в минимальном наборе с определенным перечнем функций. Эксплуатация его осуществляется на протяжении длительного периода. Наиболее часто он перестает работать из-за того, что села батарейка.

Читайте также статью ⇒ Как подключить выключатель света.

Выясняем причины поломки

Люстры с пультом управления чаще, чем другие осветительные устройства подвержены поломкам. Самая простая причина связана с севшей батарейкой. Более серьезные причины обусловлены неисправным блоком питания либо из выходом из строя контролера и программной платы.

Вид люстры с пультом управления сзади, видны блок управления, антенна, трансформаторы

Неисправность устройства можно определить по следующим признакам:

  • Сигнал подается, а лампочки не горят.
  • Устройство не работает при отдельных режимах освещения. Иногда происходит самопроизвольное отключение.
  • Не происходит переключение режимов пультом, но при ручном переключении все функционирует исправно.
  • Происходит самостоятельное переключение режимов, а люстра при этом мигает.

Такие поломки могут наблюдаться часто, но редко проявляются все вместе. При этом требуется заменить 1 или 2 элемента.

Совет №2: Сначала необходимо определить неисправность самого важного узла. Начинают поиск с проверки работоспособности батарейки.

Различные виды лампочек группируются с помощью отдельных блоков. Они могут соединяться воедино контролером. Если батарейка исправна, но люстра не функционирует, пытаются запустить ее выключателем. Если попытка закончилась неудачей, то причина кроется в контролере. Необходимо в этом случае проверить и его работоспособность.

Иногда контролер запускает какой-то отдельный модуль. Например, работают только светодиоды. Галогены при этом не загораются. Проверяются все контакты и качество их закрепления. Затем тестированию подвергается работа блока питания и трансформаторных элементов. Бывает так, что в люстру устанавливаются слишком мощные, не подходящие для нее лампы, из-за чего трансформаторы могут не работать.

Люстра с дистанционным управлением имеет более сложную блок-схему, чем обычный осветительный прибор

На последнем этапе проверяются сами светодиоды. Иногда они перегорают в полном составе. Это бывает в ситуациях, при которых нестабильно напряжение либо случился его резкий перепад. Причиной их выхода из строя могут стать неполадки в блоке питания или трансформаторе.

Проведение ремонта

Если стала известна причина неисправности, необходимо выполнение ремонтных работ по ее устранению.

Ремонт люстр с дистанционным управлением можно выполнить своими руками без привлечения сторонних специалистов

Типичные случаи поломок можно представить следующим образом:

  1. Не горят лампы светодиодной подсветки. Требуется проверить балластный конденсатор. Мультиметр переводится в режим «напряжение» и к нему подсоединяется выход конденсатора. Если напряжение нормальное, то дело в последовательном соединении лампочек. Если напряжение отсутствует, меняется конденсатор.
  2. Нет включения галогенной лампы или нескольких их штук одновременно. Если из строя вышла одна лампочка, то ее просто меняют. Если перегорело несколько элементов, то причина может крыться в трансформаторе. Его требуется заменить.
  3. Нет реакции осветительных элементов при поступлении сигналов от пульта, но выключателем они в работу приводятся. При исправности батарейки можно попытаться протереть обезжиривающим составом поверхность платы пульта. Можно провести замену транзистора или шифратора.
  4. Нет включения люстры. При этом причина может крыться в реле управления. Его работоспособность проверяется мультиметром. Если оказывается, что причина кроется именно в нем, то его требуется заменить.
Для определения неисправности люстры с пультом управления используется обычный мультиметр

Нетрудно видеть, что при наличии определенных знаний в области электротехники неисправную люстру с пультом управления можно вполне отремонтировать собственными силами. Для этого не требуется каких-либо существенных финансовых затрат.

Оцените качество статьи:

Ремонт блока управления (электроники) люстрой в Казани

Многие современные светильники имеют сложное устройство, позволяющее выполнять различные функции: включаться с пульта дистанционного управления или телефона, работать в разных режимах, менять цвет освещения. При возникновении поломки непросто выполнить ремонт блока люстры самостоятельно.

В компании «Казанский Свет» работают опытные электрики, которые быстро найдут причину и устранят неполадку в максимально короткие сроки.

Не включается люстра: причины поломки

Проблема, с которой чаще всего сталкиваются владельцы светильников с пультом дистанционного управления, связана с некорректной работой контроллера. Он может частично или полностью выйти из строя.

Причины того, почему не включается люстра, могут быть такие:

  • на пульт пролилась жидкость;
  • механическое повреждение устройства;
  • сел заряд аккумулятора;
  • перегорели лампы;
  • поломался трансформатор;
  • ослабла пайка реле;
  • некорректно работает плата.

Большинство причин, почему светодиодная люстра не включается, связаны с естественным процессом эксплуатации. Они легко устраняются, поэтому стоит сразу же обратиться за помощью к мастерам нашей компании.

Типовые поломки

Попытки самостоятельно сделать ремонт блока управления люстры может привести к ее окончательной поломке. Неопытным людям сложно найти неисправность, разобрать и правильно собрать осветительный прибор.

Вам стоит вызвать мастера в следующих случаях:

  • люстра с управлением не включается;
  • не работает пульт, светильник же можно включить вручную;
  • не работают отдельные режимы;
  • прибор самостоятельно переключает режимы;
  • люстра самопроизвольно выключается;
  • свет «моргает».

Основная проблема – это поломка пульта. Прежде чем обращаться за помощью к специалисту, попробуйте поменять батарейку. Если причина не в севшем аккумуляторе, вызывайте мастера, заполнив форму обратной связи.

Как выполняется ремонт электроники люстры

Если стоимость пульта радиоуправления дешевле наших услуг, мастер порекомендует приобрести новый. Если же поломка незначительна или не связана с контроллером, выгоднее отремонтировать светильник. Большинство поломок требуют замены одного-двух вышедших из строя элементов. Мастер найдет запасную деталь у проверенных поставщиков по выгодной цене и поставит ее. Не спешите выбрасывать свой блок управления люстрой с пультом, мы его можем спасти!

Нашим квалифицированным специалистам стоит доверить починку дизайнерских, сложных светильников. Они смогут наладить работу осветительного прибора и отказаться от высоких затрат на замену люстр.

Компания «Казанский Свет» - имеет неоспоримые преимущества:

1. Оперативная диагностика и разработка вариантов починки.

2. Доступная стоимость услуг.

3. Гарантия результата.

4. Вежливое обслуживание.

5. Короткие сроки выполнения работ.

6. Мастер обладает необходимыми знаниями по ремонту.

7. Благодаря большому, положительному опыту компания обладает безупречной репутацией.

Мы избавим вас от лишних хлопот, сэкономим время. Мы поможем сэкономить, ведь стоимость запчастей включена в услугу, а ремонт обойдется дешевле покупки нового прибора.

Оставьте свою заявку через форму на сайте, наши менеджеры свяжутся с вами, чтоб обсудить детали и назначить время приезда мастера!

Как работают светодиодные люстры с пультом дистанционного управления

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

  • люстр;
  • бра;
  • точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.


Содержание статьи

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

  1. стационарным выключателем;
  2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

  • радиопередатчика, расположенного внутри малогабаритного пульта;
  • радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.


Так называют устройство, имеющее в своем составе блоки:

  • питания:
  • приема радиосигналов;
  • логики;
  • коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

  1. контроллера;
  2. пульта;
  3. источника тока.
Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.


Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.


Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.


Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

  • номинальный и пусковой ток;
  • напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

  1. вместо настенного выключателя;
  2. в потолочное пространство закрепления люстры;
  3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

  • патронами для ламп;
  • гирляндами из светодиодных лент;
  • дополнительными уникальными осветителями спецэффектов.


Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

Внутренние платы люстры

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

Внутри полого основания размещают электронные блоки и компоненты.


Они показаны на фотографии и подписаны. К ним относят:

  • контроллер с выведенной антенной;
  • провода подключения питания к фазе и рабочему нулю;
  • клеммник РЕ-проводника;
  • светильники;
  • гирлянды из светодиодных лент;
  • схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.


Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.


Четкий монтаж позволяет наблюдать:

  • каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
  • канал D, выполняющий задачи включения и отключения блока;
  • радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.


Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

  • подачи нулевого потенциала на блок питания;
  • разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

  • местными точеными источниками;
  • электрическими приводами перемещения штор;
  • проектором;
  • дополнительными приборами.

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

  • подбирать цветовую гамму осветительной системы;
  • изменять алгоритмы коммутации светильников;
  • регулировать яркость источников;
  • запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.


Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

Комментируйте материал статьи в специальном разделе, делитесь своим мнением. Сейчас у вас самое благоприятное время для ознакомления своих друзей с прочитанной темой. Используйте для этого кнопки социальных сетей.

Полезные товары Полезные сервисы и программы

Люстра с пультом управления + фото

Люстра с пультом управления удобна не только тем, что ей можно управлять с помощью пульта ДУ, но и наличием нескольких режимов освещения. Такой светильник не только осветит, но и украсит комнату. Как его выбрать, подключить и при необходимости отремонтировать?

Дистанционное управление особенно востребовано в больших помещениях, но и в квартирах тоже может пригодиться. Например, если ребенок боится засыпать при свете, можно оставить небольшую подсветку, а затем выключить ее, не заходя в комнату, чтобы его не разбудить. Удобно таким образом и включать свет на кухне, чтобы донести продукты до холодильника не в темноте.

Особенности

Люстры с дистанционным управлением имеют несколько режимов, цветную подсветку, в некоторых моделях из нескольких цветов, которые можно включать по желанию. Благодаря этому можно легко создать в комнате нужно освещение, обыграть некоторые элементы дизайна или замаскировать недостатки. На кухне можно включить полное освещение во время приготовления пищи, а для романтического ужина оставить частичную или цветную подсветку.

В большинстве люстр четыре режима:

  • включены все лампы,
  • включена половина ламп — только внешний ряд
  • включена половина ламп — только внутренний ряд,
  • выключено.

Если люстра светодиодная, то в режиме половинного освещения могут быть включены определенные группы светодиодов. Обычно на пульте управления находятся 4 кнопки (A, B, C, D), первые три включают различные режимы, последняя выключает прибор.

Пульт ДУ работает на расстоянии до 30-100 м, поэтому такие светильники можно использовать и в больших помещениях, например, в ресторанах, конференц-залах, больших загородных домах.

Устройство

Люстра с дистанционным управлением отличается от люстры без него наличием контроллера, в котором находится антенна, принимающая сигналы с пульта ДУ. Контроллер представляет собой миниатюрный электронный прибор, в котором находятся блоки питания, приема сигналов, логики и коммутации силовых цепей.

Люстра может быть со светодиодными, галогенными лампами или лампами накаливания. В большинстве вариантов комбинированная подсветка, например, из светодиодных и галогенных ламп.

На пульте находится радиопередатчик. Управляться осветительный прибор может как пультом, так и стационарным выключателем на стене, чаще всего имеется оба типа управления. С помощью выключателя, который представляет собой тоже пульт, только подключенный к сети, можно искать потерявшийся пульт ДУ.

Как выбрать люстру с дистанционным управлением

При выборе такого осветительного прибора следует обратить внимание на следующее.

  • Мощность зависит от того, куда планируется повесить люстру. Здесь важен уровень освещения, который измеряется в люксах (Лк). Для гостиной необходимо 200 Лк, столько же для кухни плюс точечная подсветка, для спальни — 150 Лк, для прихожей — 100 Лк.
  • Тип ламп — светодиодные и энергосберегающие потребляют меньше энергии, служат дольше, но значительно дороже ламп накаливания. Последние имеют небольшой срок службы, стоят недорого, но сильно нагреваются.
  • Радиус действия пульта. Важен, если люстра будет установлена в большом помещении.
  • Размеры и дизайн. Размер зависит от площади помещения — в маленькой комнате неуместна будет большая висячая люстра, а маленькая не сможет осветить просторное помещение. Дизайн должна согласовываться с общим стилем комнаты. Большой выбор люстр различных стилей предлагают интернет-магазины.
  • Особенности конструкции. Это особенно важно, если люстру предполагается вешать на натяжной потолок. От высокой температуры при использовании обычных ламп накаливания или галогенных он может испортиться. В таком случае плафоны должны находиться на расстоянии не менее 40 см от потолка. Они не должны быть направлены вверх, лучше, если в верхней части плафонов будет металлический отражатель. Энергосберегающие и светодиодные лампочки опасности не представляют.

То, что для натяжных потолков можно использовать только легкие светильники — не более чем миф. Осветительные приборы подвешиваются не к самой пленке, а к настоящему потолку, поэтому натяжной потолок не подвергается нагрузкам.

Чтобы купить качественный светильник, также нужно проверить наличие всех необходимых документов.

  • Работа от конкретного пульта. Чтобы люстра не реагировала на сигналы от пульта управления походим прибором в соседской квартире, выбирайте те модели, которые работают только в паре с конкретным пультом.
  • Сертификата качества.
  • Санитарного разрешения, в котором указан состав материала изготовления.
  • Гарантийного талона.
  • Реквизитов производителя и поставщика.

Прибор должен находиться в неповрежденной упаковке.

Подключение

Расскажем, как подключить люстру с ДУ со светодиодными и галогенными лампами. В комплекте должны быть лампы того и другого вида, пульт управления и блок питания.

Контроллер и блок питания люстры устанавливают в корпусе светильника. Они должны быть хорошо закреплены, при необходимости это можно сделать с помощью двухстороннего скотча.

Для подключения прибора вам понадобятся

  • мультиметр,
  • пробник,
  • изолента,
  • кусачки с изолированными ручками,
  • нож.

Подключить люстру можно, если есть три или четыре (в новых квартирах) провода. Если провода четыре, то с помощью мультиметра определяют, какой из них заземляющий. Далее с помощью пробника определяют ноль и фазу и маркируют их.

Внимание! Перед тем как начать подключение люстры с пультом, обязательно отключите автомат в электрощитке.

Подключается люстра с дистанционным управлением к обычной проводке в комнате. Важно правильно подсоединить фазу и ноль. Схема подключения люстры с пультом управления приведена на рисунке.

Управляется люстра через одноклавишный выключатель.

Еще один важный момент — установка кронштейнов. Для таких люстр специальные кронштейны идут в комплекте, на крючок от старого светильника ее повесить не получится. Важно хорошо закрепить люстру на потолке, чтобы она не упала.

Если необходимо подключить стационарный пульт, его ставят на место выключателя. Перед этим также отключают электричество. От старого выключателя отсоединяют провода. Далее общий провод, находящийся на потолке, присоединяют к любому фазному проводу. Сдвоенные провода соединяют со входными клеммами пульта. На них будет подаваться питающее напряжение. К выходной клемме подключают третий провод.

Контроллер имеет несколько контактов: три выходных канала и общий ноль. Оставшийся провод — это антенна, она отвечает за прием сигналов с пульта и никуда не подключается. Порядок подсоединения контроллера конкретной модели указан на обороте коробки с устройством.

Обычно сдвоенные провода подключают к клеммам N и L, третий провод — к выходной клемме, а если есть четвертый, то к желтому проводу на самой люстре.

При этом прибор «не понимает», включили его с пульта или с помощью выключателя. Поэтому можно включить люстру одним способом, а выключить другим. Перед тем как первый раз включать люстру, необходимо еще раз проверить, правильно ли соединены все провода. После этого можно вставить батарейки в пульт и включить осветительный прибор.

Ремонт люстр с дистанционным управлением

Есть несколько наиболее часто случающихся поломок люстр с дистанционным управлением. В некоторых случаях ремонт люстр с пультом дистанционного управления можно осуществить самостоятельно.

Заключение

Светильники с ДУ не только удобны, но и становятся интересным элементом дизайна комнаты. Важно правильно подключить такой осветительный прибор, это можно сделать самостоятельно, следуя инструкции.

Светодиодные светильники Сатурн 60W и Сатурн 25W с пультом серии Astrella тм Estares
















SATURN 60W R-470-SHINY/WHITE-220-IP44 /2019  SATURN 60W RGB R-470-SHINY/WHITE-220-IP44 /2019  SATURN 25W R-328-SHINY/WHITE-220-IP44 /2019  SATURN 25W RGB R-328-SHINY/WHITE-220-IP44 /2019

Светодиодный светильник Saturn торговой марки Estares с пультом управления стал первопроходцем в серии управляемых светильников серии Astrella и сразу стал лидером продаж. Незамысловатый дизайн светильника вписывается в любой интерьер, специальный рассеиватель создает эффект сияния, а возможность регулировать не только яркость, но цвет свечения делает его весьма универсальным для покупателей. Качественные светодиоды и надежный блок управления светильника Saturn прослужат десятилетия, гарантия на светильник 2 года. Серия светильников Saturn представлена в двух мощностях 60Вт и 25Вт.

В данной статье описаны следующие особенности светильников:

  • Общее описание модели и ее особенности
  • Установка светильника
  • Синхронизация светильника и пульта
  • Возможные проблемы со светильником и дистанционным пультом
  • Упаковка и маркировка оригинального светильника Saturn Estares серии Astrella

Содержание статьи:

Светильник люстра Estares Saturn с пультом

Общее описание светильника Saturn 60W и Saturn 25W

Светодиодный светильник Saturn с пультом представлен в двух мощностях 60W (SATURN 60W R-470-SHINY/WHITE-220-IP44 и SATURN 60W RGB R-470-SHINY/WHITE-220-IP44) и 25W (SATURN 25W R-328-SHINY/WHITE-220-IP44 и SATURN 25W RGB R-328-SHINY/WHITE-220-IP44) относится к серии Astrella торговой марки Estares производитель MAYSUN Enterprise LTD , Китай. На сегодняшний день является заменой классической люстры. Многие называют данный светильник как люстра Сатурн.

Современная люстра Сатурн отвечает всем новым технологиям в освещение домов. Светильник Сатурн может управляться двумя способами:

  1. С выключателя (переключение режимов через включение и выключение – короткими промежутками и только 4-ре режима, без возможности диммировать яркость светильника/люстры).
  2. С дистанционного пульта возможны всевозможные настройки: диммирование (регулировка яркости светильника) и регулировка цвета свечения (от холодного о теплого)

Рассеиватель светильника выполнен по оригинальной технологии: прозрачный рассеиватель покрывают тонкой матовой белой пленкой с маленькими «дырочками», которые создают эффект звездного неба или сияния светильника при включенном свете. Этот эффект на светильнике указан как SHINY.

Конструкция светильников Estares Saturn 60W и Saturn 25W (2019-2021гг) немного отличается друг от друга :



Установка светильника Estares Saturn с пультом

Светильники Saturn 25W и 60W светодиодные идут с отдельным драйвером. Поэтому с начала устанавливают драйвер на потолок, затем подключают к нему светильник  (диск) накручивая на него!

Светильник Сатурн 60W

1. Перед установкой драйвера, необходимо подготовить место, где будет установлен светильник
2. Необходимо сделать разметку для 3-х отверстий, куда буду установлены дюбеля под саморезы. Расстояние между отверстиями должны быть:

Сатурна 60W 109*109*109мм

Сатурн 25W 98*98*98мм



3. Крепление к потолку/стене

3.1. Для бетонного основания (потолок/стена) - просверливаем отверстие в потолке диаметром 6мм, глубиной 25-30мм для бетона (2 самореза и 2 дюбеля входят в комплект к светильнику)

3.2. Для натяжных потолков необходимо подготовить закладную, к которой будет крепиться светильник, в этом случае лучше использовать саморезы для дерева.

4. Отключаем питание там, где будет подключаться светильник, на всякий случай проверяем тестором наличие электричества, при отсутствии его подключаем драйвер к питанию (синий и коричневый провод).

5. Закрепляем драйвер на потолке см. пункт 3.

6. Соединяем два провода на драйвере и самом светильнике, как на картинке ниже

7. Далее накручиваем светильник на драйвер

8. Проверяем, работает светильник или нет, все ли правильно подключено. Подаем напряжение на светильник, если он загорелся значит все в порядке.

Синхронизация пульта и светильника Saturn.

Для синхронизации пульта и светильника необходимо отключить питание на светильнике, он должен быть выключен, далее вставляем в пульт батарейку CR2032 (в зависимости от партии она идет в комплекте или нет), см. картинку ниже

Далее необходимо нажать кнопку на пульте, в зависимости от партии, кнопки разные.

  1. Кнопку «веер или wi-fi» удерживаете ее (не отпускаете) и в этот момент включаете светильник (подаете питание), он должен мигнуть 2-3 раза. Это будет означать, что светильник синхронизирован с дистанционным пультом. Если это не произошло (попробуйте несколько раз), то переходим к пункту 2 и 3
  2. Проделываем подобную процедуру как в пункте 1, но теперь удерживаем кнопку M1, далее все тоже самое что и в пункте №1, если не работает, то переходим к пункту №3
  3. Проделываем подобную процедуру как в пункте 1, но теперь удерживаем кнопку M2, далее все тоже самое что и в пункте №1, если не работает, то нужно звонить и уточнить, возможно Вы что-то делаете не так.

Возможные проблемы светильника Сатурн и дистанционного пульта

Возможные проблемы с пультом:

  1. Есть некое торможение сигнала от пульта к светильнику. Это слабый сигнал от пульта, чтобы увеличить мощность сигнала вклеивают обычную фольгу внутрь пульта на заднюю стенку.
  2. Не работает пульт вообще. Если батарейка новая, а он все еще не подает признаков жизни, значит пора его менять по гарантии, так как гарантия на светильник и пульт 2 года!

Возможные проблемы со светильником:

  1. Перестал реагировать на пульт. Возможно проблема в пульте, если пульт рабочий, а светильник отказывается работать от него, возможно требуется его заново синхронизировать. Если и это не помогло, то надо нести светильник вместе с пультом по гарантии.
  2. Любые другие проблемы со светильником (произвольное включение, не работает смена цвета, гудит , не диммируется и т. д.) необходимо отнести светильник по гарантии в ремонт.

Видео обзоры Сатурна 60Вт и Сатурна 25Вт



Упаковка и маркировка оригинального светильника Saturn Estares серии Astrella

Надпись на коробке:

Модель: SATURN 25 R-405-SHINY-220V / SATURN 60 R-555-SHINY-220V

Серия: Astrella

Торговая марка: Estares

Изготовитель: MAYSUN Enterprise LTD, 1607, строение 5, Вансянсинтян, ул. Чечжанбэй, район Фужун, г. Чанша, провинция Хунань, Китай 410001, сделано в Китай


Обращаем Ваше ВНИМАНИЕ на то, что светодиодные светильники Saturn 60W подделывают, при внешнем сходстве, качество комплектующих в светильнике, значительно отличается в худшую сторону!

Купить оригинальный светодиодный светильник Estares Saturn 60W и Saturn 25W с 2-х летней гарантией, можно в нашем интернет магазине www.maysun-shop.ru заказав его через корзину, написав на почту или позвонив по телефону. Напоминаем Вам, что на светодиодный светильник Сатурн 60Вт /Люстра Сатрун 60Вт действует бесплатная доставка пределах МКАД по Москве и некоторые Подмосковные города. Также мы работаем с регионами, отправляем товар через транспортные компании. Обращаем Ваше внимание, от любой суммы отвозим бесплатно, если отправка товара через транспортную компанию РАТЭК!


Как правильно подключить люстру к пульту ДУ. Как установить потолочную люстру

Как установить и соединить люстру потолочную своими руками, схема подключения люстры.

Потолочный монтаж, именуемый люстрой, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. Люстра располагается, как правило, посередине потолка, насколько возможно равномерно распределенный поток света. Неподвижные люстры либо подвешивание на крючок, либо с помощью специальных дюбелей на жестком креплении, где в этом случае есть два варианта, как установить люстру:

1. К месту подводки проводов электропитания от потолка закрепите специальную планку, которая входила бы в конструкцию люстры. Планка Это нужно сделать так, чтобы ее можно было снять с помощью откручивания двух саморезов с декоративными головками. После прикрепления планки к потолку прикрепляют подводящие провода, надевают корпус люстры и затягивают шурупы.

На потолках в старой планировке квартиры часто бывают большие отверстия, в которые ранее устанавливались крючки для подвешивания люстр.В этом случае достаточно сдвинуть немного место специальных крепежных планок, чтобы отверстие для крепления крючка люстры закрылось после установки.

Схема крепления люстры к потолку. Как правильно установить люстру.

Вот что сделало установку из популярных сегодня бюджетных вариантов. Установка люстр желательна не поодиночке, а вместе, используя устойчивую стремянку.

2. Несколько иначе смонтированы тяжелые люстры, в которые часто можно вставить трансформатор.Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей - внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, в последнее время нечасто встречается) и понижающего трансформатора. Сначала используйте три или четыре дюбеля для крепления к основанию потолка.

Затем подключите два провода питания. Подключите выводы к подключенному к трансформатору (точнее, его первичной обмотке) контактной клемме.Эти контакты легко определить визуально, так как это намного более тонкие провода вторичной обмотки. В случае с третьим заземляющим проводом его необходимо подключить к люстре. Затем наденьте на основу внешнюю панель и закрепите шурупами с декоративными головками.

И в том, и в другом случае перед установкой необходимо обязательно снять все легкобящиеся компоненты - электрические лампы, диффузоры, хрустальные отражатели. После установки и подключения люстры можно смело прикручивать или вставлять светильники, чтобы проверить их работоспособность во всех существующих условиях эксплуатации. По крайней мере в нем должны быть установлены все легкобящиеся и хрупкие детали.

Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра будет установлена ​​на крючок, нужно только подсоединить к ней питающие линии, приподнять заглушку, положение, закрывающее электрическое соединение и крючок, и надежно зафиксировать заглушку в этом положении. Затем вы можете свободно крутить электрические лампы и производить проверку их работоспособности. По крайней мере, там же установлены и хрупкие легкобящиеся части.

Как правильно подключить провода к потолочной люстре

В комнатах, спроектированных в старые добрые советские времена - будь то «Ленинградка», «Сталинка», «хрущевки» или другие типы квартир - люстр, как правило, соединяется очень много легче, чем в районах современных построек. По окончании демонтажа старой люстры в середине потолка обычно наблюдается отверстие для крючка, а от него или вокруг него торчит несколько проводов. Если снять крышку двухклавишного переключателя, обычно находящегося на стене, то также увидим, что он подключен к тому же количеству проводов, которое торчит из отверстия в потолке (чаще всего - трех проводов).Смотрите нашу статью, как установить и подключить выключатель открытой и скрытой проводки.

Если в стене стоит однокнопочный выключатель, то третий провод должен быть где-то рядом, я просто отложен и изолирован. Скорее всего это означает, что демонтированная люстра имела только один режим освещения, а подключенных к ней было три провода, которые торчат из потолка, всего два. В старых домах чаще всего в коридоре, спальне, кухне, ванной и туалете от потолка можно просунуть только два провода. Это означает лишь то, что альтернативы нет и должны быть подключены одномодовые люстры.

Однако большинство люстр, произведенных в Советском Союзе, работали с тремя режимами освещения:

  1. Режим неяркого освещения - когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, лампа горит нижней частью боковой.
  2. Режим умеренного яркого света - когда не работает центральный фонарь, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть светлой стороны.
  3. режим полной яркости - при работе на полную мощность все светится.

Люстра, работает в трех режимах, состоит по существу из двух электрических входов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг другу. кстати, один провод, выходящий из трех ламп, общий. В случае возникновения напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.

Схема подключения люстры к проводу. Как правильно подключить провода к люстре.

Если сеть однофазная, напряжение возникает между рабочей и нулевой фазами.В случае постоянного подключения к общему проводу нулевой люстры и подачи рабочей фазы через двойной переключатель на два других провода аналогично может быть осуществлено соединение. Если есть постоянное подключение к общему проводу люстры с фазой, при том, что после переключения на два других провода подавался рабочий ноль - люстра с этим соединением тоже работала бы, однако такое соединение нельзя назвать хорошим, т.к. возможно поражение людей электрическим током, при необходимости заменить перегоревшие лампы, а также выключить выключатель.

Следовательно, основная задача - найти общий провод трех проводов, выходящих из потолка. Как это сделать? Можем рассмотреть самые эффективные способы:

Проще всего аккуратно развести провода, а затем перевести два клавишных переключателя во «включено» состояние. Взяв индикатор отвертки, поочередно касайтесь оголенных концов каждого из трех проводов. В случае искры зажигания в отвертке на двух проводах и отсутствии третьего можно предположить, что разводка правильная, третий провод, прикосновением к дисплею, на котором отвертка не загорается свет, это общий.

Для максимальной уверенности администрация сайта с ремонтом квартиры в новостройке своими руками рекомендует выключить и выключатель, и ключи второй раз для проверки наличия напряжения, касаясь концов проводов. Если все в порядке, индикатору негде светить, так как выключатель размыкается и набухает фазная электрическая цепь.

Индикатор также может загореться при прикосновении к оголенному проводу на конце выключателя и включения. Это может означать, что у них не совсем правильная разводка и что провод обычный.

Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложными, но они будут более надежными. Например, можно использовать мультиметр, специальный измерительный прибор. Необходимо установить прибор в положение, в котором измеряется напряжение переменного тока и переводится в рабочее положение хотя бы одной кнопкой переключателя.

Затем щупами мультиметра проверните оголенные концы проводов. Отверните вниз в сторону двух проводов, не перемыкая их, переключите ключ зажигания в положение «выключено», а другой - в состояние «включено».Напряжение между двумя изогнутыми проводами исчезнет.

Третий оставшийся датчик из проводящего измерительного щупа и другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где есть напряжение на контактном проводе, чтобы разделить и. Следует отметить особый путь.

Осталось только найти на люстре общий проводник. Для этого прикрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры.Таким образом, необходимо найти два провода, среди которых будет наибольшее сопротивление. Ни один из них не может быть общим, так как как раз третий провод в данном случае является общим проводом.

Определив общий провод, можно подключить люстру справа. Предварительно полностью в квартире отключите напряжение и подключите клеммный разъем (способы подключения электрических проводов см. В нашей статье) провода люстры с питающим концом, выступающим из потолка.

Присоедините люстры из проволоки через концевой соединитель.

При наличии дополнительных люстр четвертый провод (обычно это желто-зеленая изоляция и заземленный) этот провод не будет подключаться, а просто изолирован. Проверить работу лампы после напряжения. Если все было сделано правильно, люстра должна работать нормально.

В современных комнатах из потолка часто не торчат три, а четыре провода и четвертый провод - это земля. Этот желто-зеленый провод прикреплен к корпусу лампы через провод того же цвета, который выходит из него.Проблемы могут возникнуть, если все четыре провода, торчащие из потолка, одного цвета - тогда нужно искать еще и провод заземления.

Для этого необходимо сначала выключить панель на индукционной машине. Тогда достаточно длинный кусок проволоки, один конец которой очищается и освобождается от изоляции прикрепить к зонду мультиметра, а другой его раздели и выпустили в конце запорного клапана намотан на неокрашенной части батареи. Переведите мультиметр в режим измерения сопротивления и проверьте щупом поочередно все четыре провода.Там, где измеритель покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.

Как подключить люстру к пульту, на пульте.

Пожалуй, самыми современными бытовыми осветительными приборами являются люстры, которые оснащены пультом дистанционного управления. Конструкция этой люстры, как правило, состоит из нескольких ламп (чаще всего светодиодных) и контроллера, который является управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но могут служить в качестве таймера или цветомузыкального мультипрограммного устройства.Они специально прикреплены к панели управления. Тем не менее, для некоторых людей это забывчивость, казалось бы, бесспорная, преимущество может превратиться в недостаток, потому что они всегда забывают и теряют пульты дистанционного управления, при переходе из комнаты в комнату.

Поэтому некоторые люстры снабжены двумя пультами дистанционного управления - собственно выносным и стационарным основанием, выполняющим функцию поиска. Установлена ​​и подключена стационарная базовая консоль на стене вместо выключателя. Вам стоит воспользоваться функцией поиска, и «потерянная» панель будет быстро найдена благодаря встроенному в ее структуру зуммеру.

Теперь подробнее рассмотрим, как правильно подключить люстру с пультом к проводам и переключателям, а потом рассмотрим, как установить потолочную люстру. Достаточно легко к сети в старых домах подключаются люстры с помощью всего одного пульта ДУ. Заземление подключать не нужно, достаточно подключить только заземление и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника.Настенный выключатель можно оставить на своем месте, если он постоянно включен, или убрать все. Если чистые, два провода на месте переключателя должны быть соединены друг с другом.

Впрочем, если есть еще и стационарный пульт, все тоже не так уж и сложно. Для нормальной работы стационарного выносного напряжения требуется двести двадцать вольт, поэтому необходимо убедиться, что именно такая мощность. Для начала нужно отключить питание на распределительном щите, демонтировать выключатель на стене, аккуратно разложив по бокам концы провода, который был подключен к выключателю.

На потолке затем соединяется совместно с одним из двух оставшихся проводов (естественно, не только с землей) и включается питание. Между оголенными концами проводов следует приложить небольшое напряжение, которое можно измерить мультиметром.

Проверка напряжения мультиметром.

провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод подключить к клемме «выход» (правда, он может быть обозначен другим способом, для этого необходимо прочитать инструкция, которая прилагается к люстре).В случае клеммы PE нет необходимости никуда ее подключать. Для спаренной проводки потолочный провод соединяет один из проводов, с одинарным - второй, а с землей - третье заземление, если такое, конечно, у него есть.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет осуществлять перебор различных режимов освещения, в том числе отрезать часть групповых люстр. Иногда электронные контроллеры продаются вместе с пультами дистанционного управления в розницу и стоят относительно недорого, и их можно приобрести отдельно от люстры.

Если поменять проводку люстры так, чтобы подключить их через контроллер, кроме того, можно добиться режимов удаленного подключения, можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов. Если у нас двухклавишный переключатель позволяет управлять двумя ветвями схемы, то контроллер может контролировать до шести ветвей посередине (при увеличении числа!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.

Контроллер подключения с дистанционным управлением для люстр. Как подключить люстру - схема.

Так как корпус у люстры небольшой, его легко скрыть крепление, хотя бы в то самое отверстие в потолке, которое предназначено для крепления крючка. Теперь вы знаете, как правильно установить потолочную люстру и как правильно подключить люстру с пультом и без него. Помните:

Все работы, при которых необходимо прикасаться к оголенным проводам, выполняются при отсутствии напряжения!

Устранение неисправностей люстры: не работают лампы

Может быть много причин, по которым ваша люстра не работает должным образом.В большинстве случаев причина, по которой некоторые или все светильники в вашей люстре не работают, связана с электроэнергией. Кроме того, к люстре может быть трудно добраться, чтобы почистить ее или заменить старую лампочку. Сегодня вы можете найти удлинительные опоры, которые изначально были созданы, чтобы облегчить вам доступ к таким вещам, однако, если люстра будет слишком высокой или в центре комнаты, надстройка, вероятно, будет бесполезной. В нескольких городах США вы можете нанять строительные леса, чтобы добраться до таких люстр, чтобы проверить, не работает ли свет.

Если вы хотите решить эту проблему лично, вам, прежде всего, необходимо знать основную информацию об электричестве. Всегда не забывайте проявлять особую осторожность при работе с любым видом электричества.

Проверка автоматического выключателя

Самый простой способ проверить освещение люстры - проверить автоматический выключатель на главной панели. Автоматический выключатель - это устройство, контролирующее питание люстры. Посмотрите, сработал ли он, включен или выключен.

Проверьте нить накала лампочки
