Не греется паяльник: устройство, что делать, если не работает паяльник и перестал нагреваться

Проблемы с паяльником, почему они возникают и как их решать?

Вот купили вы новый паяльник, включили в розетку, а он начал дымить и вообще плохо пахнуть? Вы давно пользуетесь этим устройством и в какой-то момент он начал плохо паять: не плавит припой, не цепляет его на жало и вообще ведет себя плохо или электропаяльник стал просто плохо греться? Это вообще нормально? Что делать, когда возникают подобные ситуации и стоит ли с этим вообще что-то делать?

Почему дымиться, если новый ?

Ситуация: актуальный вопрос, который чаще всего интересует начинающих радиолюбителей. Вы — радиолюбитель-новичок и после долгих раздумий решили купить новый паяльник, пришли домой, распаковали его и в предвкушении включаете в электрическую розетку 220 В. Он начинает разогреваться и в какой-то момент времени начинает дымить. А попутно от него еще и идет довольно неприятный запах гари.

Продали брак? Неисправен и при первом же включении начинает гореть?

Ответ: на самом деле с паяльным инструментом ничего страшного не происходит.

Просто производитель наносит специальное масло, которое предотвращает образованию коррозии на металлических частях. Благодаря этому, обеспечивается длительное хранение на складе. Не страшна высокая влажность, низкие или высокие температуры и прочие неблагоприятные погодные условия.

При первом включении любые паяльники будут дымить, потому что необходимо некоторое время для того, чтобы это масло выгорело. Когда оно испарится, инструмент будет готов к работе.

Почему олово не прилипает к жалу?

Ситуация: вы довольно долго часто паяете, по работе или дома занимаетесь ралиолюбительством, но в какой-то момент времени олово стало плохо приставать к жалу, а потом и вовсе перестало прилипать к нему. В чем же проблема и как ее решить?

Ответ: с такой ситуацией неоднократно сталкиваются многие радиолюбители. Даже современные необгораемые жала могут со временем обгореть. Не говоря уже о старых медных жалах, которые используются в советских моделях. И так, разберемся с данным вопросом:

• Если вы используете старый экземпляр с медным жалом, и к нему перестал прилипать припой, его необходимо зачистить напильником или наждачной бумагой. После этого паяльное оборудование включается в сеть, и когда жало нагреется до температуры плавления канифоли, собственно в нее он и опускается. Это позволяет эффективно убрать оксидную пленку с поверхности. Когда канифоль начнет испаряться, с легким дымком, настало время нанести на него припой. Теперь он уже начнет липнуть. Когда припой покроет все жало — уберите излишки с помощью целлюлозной губки. После этого жало можно снова обмокнуть в канифоль и снова нанести припой. Операцию можно повторить несколько раз для закрепления эффекта.
• Если у вас современный паяльник с необгораемым жалом — рекомендуем купить новое, по цене расходные материалы всегда выйдут дешевле. Ну а если не получиться, а запаять нужно срочно — жало необходимо залудить так же, как и в предыдущем примере. Хотя стоит отметить, что производитель не рекомендует точить жало, так как при заточке вы повредите специальный необгораемый слой. Но если же купить жало для сетевого с ручкой, пистолета — паяльника никак не выходит, его можно заточить и облудить аналогично медному. Вот только период эксплуатации довольно быстро сократиться.
• Для того, чтобы жало прослужило долго, особенно необгораемое, его необходимо периодически обслуживать в канифоли или припое, и всегда оставлять на жале немного олова. Точнее — оно должно быть покрыто тонким слоем. Соблюдая эти простые правила, вы сможете значительно продлить срок службы. Ну и конечно не стоит его перегревать. Это касается и паяльников, подключающихся через разъем в простенькой контактной или ремонтной термовоздушной паяльной станции с феном.

Почему не греется?

Ситуация: плохо греется, долго или не нагревается до необходимой для пайки температуры.

Решение: С вероятностью в 99% у вашего верного помошника испортился такой аксессуар для пайки как нагревательный элемент. Что в таком случае необходимо сделать? Да просто заменить его. В современных устройствах сделать это довольно просто — разбираете, удаляете старый тэн для паяльника, неисправный и просто заменяете его на новый. Современные керамические нагревательные элементы не подлежат ремонту.

У вас старинный, древний советский электропапаяльник у которого в качестве тэна выступает нихромовая нить, как в термофене паяльной станции, намотанная на медный стержень; если нить рвется или перегорает, ее необходимо заменить и перемотать. При этом, если нить становиться короче ее сопротивление, а соответственно и мощность падает. Тогда не остается выхода как выбрать и купить другой паяльник.

Также недостаточный нагрев может возникнуть из-за плохого контакта между жалом и нагревательным элементом. Данная проблема решается очень просто — проверьте контакт, подтяните винтики отверткой, закрепите их, в общем, все части должны плотно прилегать друг к другу.

Почему не работает ?

Ситуация: просто не работает.

Решение: Для начала прозвоните провод цифровым мультиметром в редиме прозвонки цепи, возможно электрический кабель перегнулся и переломился, или же он может быть оборван. Ну и не помешает проверить тэн, который так же может со временем выйти их строя. Ну и конечно банальная, мало вероятная, но теоретически возможная ситуация — в доме или квартире нет света. Опять же поможет мультиметр в режиме вольтметра, для домашнего применения, самый простенький измерительный прибор можно купить буквально за копейки, но поверьте нашему опыту, если не нарушать условия эксплуатации, инструмент прослужит Вам не один год.

Ну, вот и все, самые распространённые проблемы, которые могут возникнуть с вашим паяльным инструментом. В чем причина и как с этим бороться вы теперь знаете, так что столкнувшись с подобными ситуациями вы не растеряетесь.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Не нагревается паяльник

Когда вы покупаете новую технику, вы рассчитываете, что она будет работать без серьёзных сбоев хотя бы в течение гарантийного срока. Но иногда случаются неприятности. Новый паяльник, первый раз включённый в розетку, вдруг начинает дымиться или вовсе не цепляет припой. Что делать в такой ситуации? Можно ли исправить проблему своими силами?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт сгоревшего паяльника (для пайки деталей), замена нагревательного элемента своими руками.

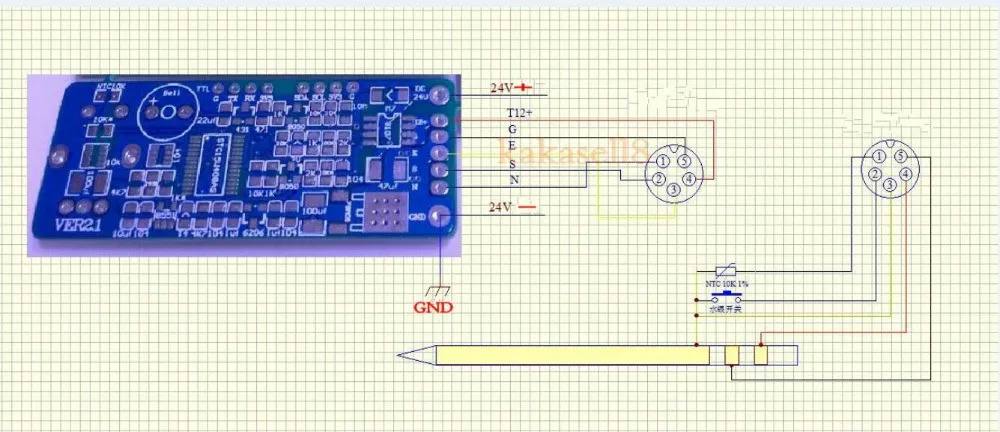

• Обзор современного паяльника или паяльная станция на жалах T12.
• Устройство и ремонт электрического паяльника
• Паяльник не нагревается или не работает: как решить проблему
• Часто встречающиеся проблемы с паяльником
• Учимся пользоваться паяльником
• Часто встречающиеся проблемы с паяльником
• Тема: Слабо греется паяльник. Каковы причины и как их устранить?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Паяльник CXG 936d не греет жало. Решение проблемы. Ремонт паяльника.

Ремонт сгоревшего паяльника (для пайки деталей), замена нагревательного элемента своими руками.

Канал ЭлектроХобби на YouTube. Порой паяльник, которым паяешь различные схемы, детали, провода вдруг перестает работать, он не нагревается. В большинстве случаев это может быть простой обрыв провода, который питает сам электрический паяльник. Самым уязвимым местом провода является область частого сгибания.

У паяльника и не только у него это место, где провод входит в сам паяльник. Нужно просто его разобрать и прозвонить провода, идущие от вилки. Если провод не звонится, то просто отрежьте небольшое кусок длинной около 15 см со стороны входа в паяльник.

Прозвоните опять. Если контакта по прежнему нет, то такой же кусок отрежьте со стороны вилки.

Ну, в крайнем случае поставьте просто новый провод. Но не во всех случаях причиной, по которой электрический паяльник не работает, является обрыв провода, питающего его. Порой сгорает сам нагревательный элемент внутри паяльника. Тут можно пойти двумя путями. Можно попробовать самому перемотать нагревательную спираль.

Это довольно несложная задача если у вас есть чем перематывать и если паяльник был рассчитан на напряжение не выше 36 вольт. Для напряжения питания паяльника на вольт перемотка спирали уже намного сложнее будет проходить.

Тонкий и длинный провод нужно аккуратно чтобы витки не имели прямого соприкосновения намотать на основание нагревателя. Для новичка это сложно и трудоемко. Можно пойти другим путем. Ремонт сгоревшего паяльника свести к замене всего нагревательного элемента. Стоимость этого нагревательного элемента была достаточно мала если сравнивать с покупкой нового электрического паяльника.

Далее сделал заказ, оплатил, доставка заняла около 2 недель.

Установка нового нагревательного элемента на сгоревший паяльник не составила особого труда. Он нормально вошел в основание паяльника. Разве что старое жало было по размеру чуть больше того отверстия, что было на новом нагревателе.

Я просто взял кусок медного провода нужной длины и диаметра. Один его конец тем, что будет паять сточил под углом. Нагревательный элемент фиксируется одним коротким винтиком, с одной стороны основания паяльника. Само жало фиксируется другим винтиком немного длиннее первого с другой стороны основания.

Выходящие провода от нагревательного элемента скрутил с проводами питающего шнура. Предварительно надев на них небольшие куски из полихлорвиниловой трубки, которая обладает термостойкими свойствами.

Эти куски трубок выполняют роль электрических изоляторов, что не дают произойти короткому замыканию в месте соединения проводов. Обычная изоляция в виде изоленты, усадочной термотрубки не подойдет, так как она при нагревании паяльника просто разрушится. Можно еще использовать ткань, ленту из стекловолокна. Вот в принципе и вся работа по ремонту сгоревшего паяльника. Если говорить о том, что дешевле будет — ремонт или покупка нового паяльника, то ремонт путем замены сгоревшего нагревательного элемента обойдется все же значительно дешевле.

Другое дело, сможете ли вы заменить сами его или нет. При покупке обращайте внимание на размеры нового нагревательного элемента, так как даже небольшое несоответствие может привести к дополнительным действиям по подгонке.

Помимо этого смотрите чтобы соответствовала мощность и напряжение тем величинам, которые нужны именно вам. Поиск по сайту. Вы здесь: Монтаж Ремонт Обслуж.

Ремонт сгоревшего паяльника для пайки деталей , замена нагревательного элемента своими руками. Тема: что делать если сгорел паяльник, как восстановить его самому. Рекомендуемый материал.

Обзор современного паяльника или паяльная станция на жалах T12.

Электрический паяльник — это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями. Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали. Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления.

Если ваш паяльник не нагревается, не включается, дымится и не прилипает припой — это нестрашно. Мы расскажем, как решить эти проблемы.

Устройство и ремонт электрического паяльника

Просмотр полной версии : не греется паяльник lukey Паяльник новый месяца нет, в чем может быть проблема. Прошу помощи ув. Где логи Тэсты!?? Она не в паяльнике находится ТС, елемент нагревательный другой попробуй Какая термопара? Как ремонтировать и что замерять описано кругом. PS : а давайте мы все к нему приедем и сделаем ему Термопару смотри — правильно написали!

Паяльник не нагревается или не работает: как решить проблему

By GoreckyA , November 30, in Мастерская радиолюбителя. Паяльник в, 50 вт. Деревянная ручка, загнутое жало, Утолщение к жалу. Какая то проволка из ручки выходит, не знаю для чего.

Просмотр полной версии : Не нагревается паяльник.

Часто встречающиеся проблемы с паяльником

Канал ЭлектроХобби на YouTube. Порой паяльник, которым паяешь различные схемы, детали, провода вдруг перестает работать, он не нагревается. В большинстве случаев это может быть простой обрыв провода, который питает сам электрический паяльник. Самым уязвимым местом провода является область частого сгибания. У паяльника и не только у него это место, где провод входит в сам паяльник. Нужно просто его разобрать и прозвонить провода, идущие от вилки.

Учимся пользоваться паяльником

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. Отличный обзор, спасибо! Загорелась себе такую станцию купить теперь. Посмотрите на TS, вообще слюнями захлебнетесь : Например. Ну вот зачеееем так людей дразнить? Пойду клавиатуру сушить от слюны :D.

При неправильном использовании паяльника возможно возникновение Ситуация: плохо греется, долго или не нагревается до необходимой для пайки.

Часто встречающиеся проблемы с паяльником

Исправный паяльник готов к работе всего через пару минут после включения. Если время ожидания увеличилось или прибор вообще не достигает показателей, требуемых для работы с припоем, следует выяснить конкретную причину неисправности. Если при этом устройство функционирует срабатывают переключатели, индикация , причину следует искать в неисправном нагревателе.

Тема: Слабо греется паяльник. Каковы причины и как их устранить?

ВИДЕО ПО ТЕМЕ: Вечный паяльник

Почему дымиться, если новый? Ситуация: актуальный вопрос, который чаще всего интересует начинающих радиолюбителей. Если Вы новичок и после долгих раздумий решили приобрести понравившийся инструмент для долгожданной пайки, распаковали его и в предвкушении включаете электрический паяльник в В, а он начинает разогреваться и в какой-то момент времени начинает дымить. А попутно от него еще и идет довольно неприятный запах гари. И в какой-то момент он начал плохо паять: не плавит припой, не цепляет его на жало и вообще ведет себя плохо. Это вообще нормально?

Электрика и электрооборудование, электротехника и электроника — информация! Для многих людей паяльники считаются устройством с нагревателем из спирали.

Напили алюминиевых или медных опилок , перемешай с термопастой и запихни в жало , должно помочь. В новых , возможно , диаметр отверстия чуток больше. Или может длинее они. Ну вот как раз заполнятся эти пара миллиметров и наверно все станет корошо. Эти жала что , по всия Руси расползлись? Я думал это к нам такое Г привезли , потому что никто больше не брал.

Доска объявлений Правила форума Активные темы Помощь по форуму Контакты. Показано с 1 по 4 из 4. Тема: Слабо греется паяльник.

Поиск и устранение неисправностей паяльника | Блог о схемотехнике Simply Smarter

Все сообщения Пайка

15 апреля 2014 г. 20 июня 2014 г. Джордж 0 Комментарии пайка 101, советы по пайке, часто задаваемые вопросы по пайке, помощь при пайке, устранение неполадок паяльника

(Примечание: никогда не пытайтесь обслуживать паяльник, если он не отключен от сети и полностью не остыл.)

Если у вас возникли проблемы с паяльной станцией или паяльником, вам может понадобиться сменный нагревательный элемент. Эти нагревательные элементы изготовлены из проволоки сопротивления, плотно намотанной на металлическую катушку. Когда нагревательный элемент выходит из строя, паяльник больше не может производить тепло.

Если же паяльник все еще выделяет некоторое количество тепла, проблема, вероятно, связана с жалом паяльника. Когда наконечник не обслуживается должным образом, то есть содержится в чистоте и регулярно лужится, на поверхности хвостовика начинают накапливаться оксиды. Эти загрязнения необходимо удалить, иначе они неизбежно будут препятствовать передаче тепла от нагревательного элемента к жалом паяльника.

Когда паяльник остынет, снимите жало и осторожно отшлифуйте поверхность стержня, а также внутреннюю стенку нагревательного элемента. Убедитесь, что жало хорошо сидит на паяльнике, чтобы передача тепла была максимально эффективной; это также поможет предотвратить преждевременный выход из строя нагревательного элемента. Если по какой-либо причине вы не смогли обслуживать жало паяльника, вам следует подумать о покупке сменного жала.

Большинство паяльников работают от электричества, и если цепь разорвана, электричество перестанет работать. Если ваш паяльник не нагревается, это, вероятно, из-за разрыва электрической цепи, вызванного либо неисправным соединением в утюге, либо неисправностью нагревательного элемента.

В этом случае следует проверить электрические соединения при разборке паяльника; эти соединения со временем могут ослабнуть. Затем выполните проверку непрерывности нагревательного элемента, чтобы проверить, работает ли он.

Если все электрические соединения в норме, но непрерывность отсутствует, необходимо заменить нагревательный элемент. Если электрические соединения были хорошими, а нагревательный элемент зарегистрировал непрерывность, ваш паяльник может иметь короткое замыкание и, вероятно, потребуется ремонт. Если нагревательный элемент зарегистрировал непрерывность и вы заметили слабое или неисправное соединение во время разборки, закрепите электрические и физические соединения при повторной сборке паяльника, и впредь он должен работать правильно.

Джордж

Джордж Легер имеет степень магистра электротехники Стэнфордского университета, двадцать лет работал в частной промышленности, разрабатывая технологию поверхностного монтажа, и в государственных исследовательских лабораториях, опубликовал несколько статей по технологии поверхностного монтажа, был соавтором статей, опубликованных в национальных симпозиумах по технологии ускорителей, в прошлом был президентом SMTA и адъюнкт-профессором на уровне местного колледжа, имеет патент и является сертифицированным партнером по разработке микрочипов, выступая в качестве консультанта многих компаний, разрабатывающих электронные схемы.

Почему мой паяльник не нагревается? — Как починить паяльник, который не нагревается

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Паяльник является незаменимым инструментом, если вы обычно выполняете задачи, требующие постоянной пайки. Поэтому, когда он перестает работать, это вызывает разочарование, поскольку теперь вы не можете выполнять свои задачи по пайке. Если это то, с чем вы боролись, не беспокойтесь больше.

Как пользоваться паяльником

Включите JavaScript

Как пользоваться паяльником

Содержание:

1. Причины, по которым ваш паяльник не нагревается
   • Шаг 1. Определите разрушенные детали
   • Шаг 2. Приобретите необходимые материалы
   • Шаг 3. Снимите нить накаливания 1
   • Шаг 4. Снимите нить накаливания 2
   • Шаг 5. Проверьте свой паяльник
2. Нужен ли ремонт паяльникам?
3. Как определить, что ваш паяльник поврежден?
4. Заключение

В этой статье вы узнаете точные причины, по которым ваш паяльник мог перестать работать. В дополнение к этому вы также узнаете, как починить этот инструмент, чтобы он снова нагрелся и продолжил выполнять свои обязанности. Следовательно, вы сможете возобновить выполнение своих задач по пайке и не быть непродуктивным.

Причины, по которым ваш паяльник не нагревается

Паяльник не нагревается по нескольким причинам. К ним относятся разрушение сенсорной или электрической цепи или физическое повреждение керамического нагревателя. Поэтому, как только вы заметите, что ваш паяльник не нагревается, рекомендуется просмотреть руководство пользователя, чтобы удалить жало, как указано в руководстве пользователя.

Следовательно, вы сможете привести свой паяльник в рабочее состояние.

Действия по ремонту сломанного паяльника

Шаг 1. Определите поврежденные детали

Ваш паяльник может выйти из строя по многим причинам. Поэтому первое, что вам нужно сделать, это выявить разрушенные детали, которые необходимо заменить. Некоторыми из наиболее распространенных областей, которые повреждаются, являются провода или нить накала, и следует использовать мультиметр или любой другой подходящий метод, чтобы узнать, какая часть повреждена.

Если вы не видите разрыва между паяльником и проводами, а розетка работает правильно, нить накаливания нуждается в замене.

Шаг 2. Приобретение необходимых материалов

Следующим шагом после определения поврежденной детали является получение материалов, необходимых для ремонта паяльника. Эти материалы включают в себя;

• Новая нить для вашего паяльника. При поиске замены нити накала убедитесь, что она имеет точную мощность, что и ваш паяльник. Например, если ваш паяльник имеет мощность 20 Вт, нить накала также должна быть 20 Вт.
• Изолента, предназначенная для использования при высоких температурах.

Шаг 3. Удаление нити накала 1

Теперь, когда вы знаете, что разрушена нить накала, на этом этапе необходимо установить новую нить. При этом первое, что нужно сделать, это вынуть нить накаливания из паяльника. Вы должны сделать это, повернув его ручку, а также ствол паяльника в противоположном направлении, чтобы паяльник открылся.

Однако этапы удаления нити накала различаются от одного паяльника к другому. Если на нити вашего паяльника есть винты, вам следует начать с их откручивания. При этом вам нужно быть очень осторожным, так как со временем на винтах начинает образовываться ржавчина. Этот металл также не очень твердый из-за тепла, обычно выделяемого в процессе пайки, поэтому будьте осторожны, чтобы не повредить винты.

Шаг 4: Удаление нити 2

Теперь вы должны взять кусачки, открыть паяльник и вынуть нить. Это влечет за собой разрезание клеммы нити накала, которая крепится к проводам паяльника. После этого вы должны впоследствии заменить эту нить на новую, закрепив новую нить точно в том же положении, где был расположен наконечник старой нити.

При этом обязательно используйте изоленту, так как она способна выдерживать высокие температуры, чтобы покрыть часть клемм накаливания, прикрепленных к проводам паяльника, тем самым предотвратив короткое замыкание. Затем вы должны отключить старую нить и подключить новую нить.

Шаг 5. Проверка паяльника

После установки новой нити накала начните собирать части паяльника. Вы должны сделать это, используя имеющиеся винты, и подтвердить, чтобы установить все обратно в правильное положение. После того, как вы закончите сборку, проверьте свой паяльник, чтобы убедиться, что он работает.

Если это так, вы можете использовать его сейчас для выполнения задач пайки.

Нуждается ли паяльник в обслуживании?

Теперь, когда вы знаете, почему ваш паяльник может не нагреваться, и как решить эту проблему, важно знать, нуждается ли этот инструмент в обслуживании. Если это то, о чем вы спрашивали себя, да, этот инструмент необходимо регулярно поддерживать.

Это связано с тем, что жало паяльника нагревается во время пайки и, как следствие, подвержено окислению. В результате это оказывает прямое влияние на его производительность, поскольку затрагивается припой. Более того, это устройство подвержено повреждениям из-за многократного нагревания и охлаждения.

Поэтому вы должны принять соответствующие меры по обслуживанию, чтобы продлить срок службы вашего паяльника. Это влечет за собой очистку любого старого припоя, накопленного углерода и подобного мусора, присутствующего на латунной стружке или губке. Тем самым вы освободите жало вашего паяльника от скопившихся отложений, тем самым сделаете его чистым и блестящим.

Как определить, что ваш паяльник поврежден?

Знать, вышел ли из строя ваш паяльник и требует ли его замены, жизненно важно, если вы не хотите влиять на свою производительность. Лучший способ определить, повреждено ли жало вашего паяльника, — это проверить, нет ли на его покрытии дыры или трещины.
