Марки кабелей и проводов — расшифровка аббревиатур в названии
Обращаем Ваше внимание, что каждый кабель и провод в своей аббревиатуре хранит краткую информацию о себе. Предлагаем ознакомиться с расшифровкой этой аббревиатуры, чтобы Вы могли более четко ориентироваться в выборе нужной позиции кабеля, провода. Кроме букв, в названии кабеля присутствуют цифры, которые обозначают количество жил и сечение.
Содержание:
- Силовой кабель с ПВХ и резиновой изоляцией
- Контрольный кабель
- Кабель с изоляцией из пропитанной бумаги
- Телефонный кабель
- Расшифровка некоторых особых аббревиатур
- Подвесные провода
- Монтажные провода
- Силовые, установочные провода и шнуры соединительные
- Расшифровка аббревиатур зарубежного кабеля, провода
Силовой кабель с ПВХ и резиновой изоляцией
А — (первая буква) Алюминиевая жила, при ее отсутствии – медная жила.
АС — Алюминиевая жила и свинцовая оболочка.
Б — Броня из двух стальных пластин с антикоррозийным защитным покровом.
Бн — То же, но с негорючим защитным покровом.
б — Без подушки.
В — Первая (при отсутствии А) буква – ПВХ изоляция.
В — Вторая (при отсутствии А) буква – ПВХ оболочка.
Г — В начале обозначения – кабель предназначен для горных выработок, в конце обозначения – отсутствие защитного покрова поверх брони или оболочки («голый»).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К — Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения — контрольный кабель.
С — Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р — Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения.
КГ — Кабель гибкий.
ПРИМЕР:
ВВГ – медный кабель в ПВХ изоляции, в ПВХ оболочке.
АВБбШв – алюминиевый кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГ – медный кабель гибкий.
ВБбШв – медный кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГНВ – медный кабель в ПВХ изоляции, в ПВХ оболочке гибкий.
РПШ – медный кабель с изоляцией из резины, в полиэтилентерефталатной пленке и в оболочке из резины.
Контрольный кабель
А — (первая буква) алюминиевая жила, при ее отсутствии – медная жила.
В — Вторая (при отсутствии А) буква – ПВХ изоляция.
В — Третья (при отсутствии А) буква – ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтлена.
Г — Отсутствие защитного покрова («голый»).
К — первая или вторая (после А) буква – кабель контрольный.Kроме КГ — кабель гибкий.
Ф — Изоляция из фторопласта.
Э — В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.
ПРИМЕР:
КВВГ – контрольный медный кабель в ПВХ изоляции, и в ПВХ оболочке.
АКВВГ – алюминиевый контрольный кабель в ПВХ изоляции и в ПВХ оболочке.
КГВШ – контрольный гибкий шахтный медный кабель в ПВХ изоляции, сердечником из полиэфирных нитей и в ПВХ оболочке.
Кабель с изоляцией из пропитанной бумаги
А — (первая буква) алюминиевая жила, при ее отсутствии – медная жила. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б — Броня из плоских стальных пластин.
АБ — Алюминиевая броня.
С — Материал оболочки свинец.
О — Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В — Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б — Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н — Негорючий наружный покров.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) — Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц — Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.
ПРИМЕР:
ААБл – алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в алюминиевой оболочке.
АСБл – алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в свинцовой оболочке.
ААШв – алюминиевый кабель с изоляцией из пропитанной бумаги, в алюминиевой оболочке и шланге из поливинилхлорида.
Телефонный кабель
Т — Телефонный кабель.
П — Полиэтиленовая изоляция.
п — Поясная изоляция – ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
Э — Экран.
П — Полиэтиленовая оболочка.
З — Гидрофобный заполнитель.
Шп — Наружный покров из полиэтиленового шланга.
С — Станционный кабель.
Расшифровка некоторых особых аббревиатур
КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 – класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.

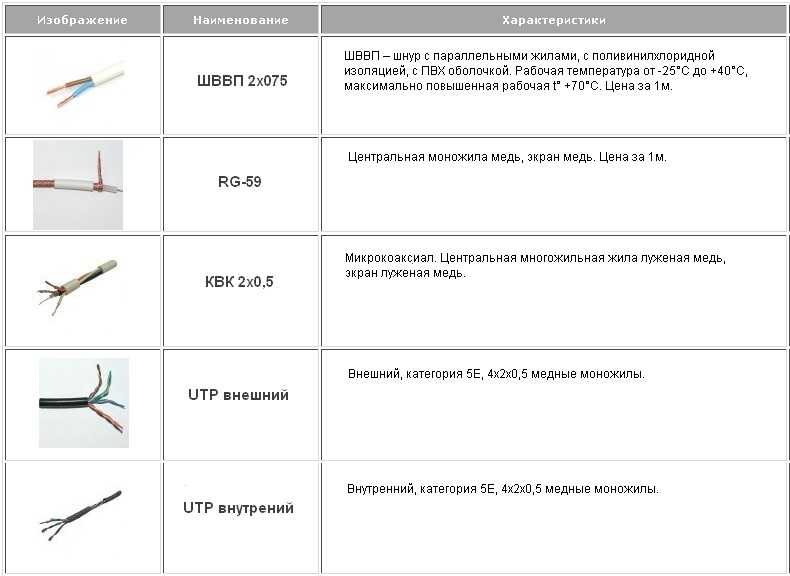

ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.
Подвесные провода
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной голый провод.
СИП
нг — Не поддерживающий горения.
ПРИМЕР:
СИП-4 – провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из термопластичного светостабилизированного полиэтилена.
СИП5-нг – провод самонесущий с алюминиевыми токопроводящими жилами, с изоляцией из термопластичного светостабилизированного сшитого полиэтилена, не поддерживающего горение.
Монтажные провода
М — Монтажный провод ( в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л — Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
Э — Экранированный.
МЭ — Эмалированный.
ПРИМЕР:
РКГМ – медный провод с резиновой изоляцией и в оплетке из термостойкого стекловолокна.
МГ – медный гибкий провод без изоляции.
Силовые, установочные провода и шнуры соединительные
А — (первая буква) алюминиевая жила, при ее отсутствии – медная жила. П (или Ш) — Вторая буква, обозначает провод или шнур.
Р — Резиновая изоляция.
В — Изоляция из поливинилхлорида.
П — Полиэтиленовая изоляция.
Н — Изоляция из наиритовой резины.
ПРИМЕР:
АПВ – алюминиевый силовой провод с изоляцией из поливинилхлорида.
ВПП – медный провод с изоляцией и оболочкой из полиэтилена.
ПВС – медный силовой провод с изоляцией и оболочкой из поливинилхлорида.

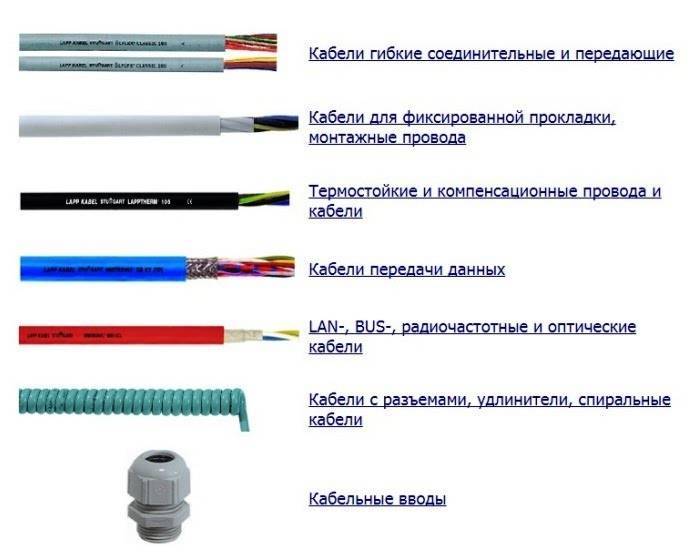

Расшифровка аббревиатур зарубежного кабеля, провода
N – согласно VDE
Y – ПВХ
H – безгалогеновый ПВХ
M – монтажный кабель
C – медный экран
RG – броня

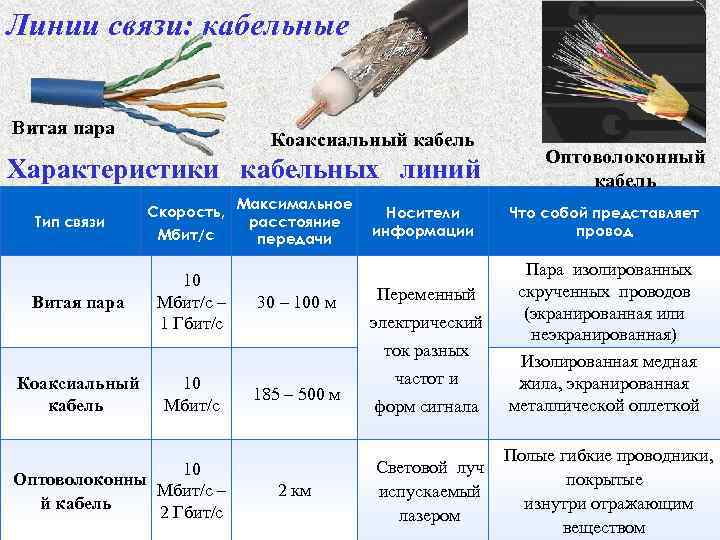

Кабель передачи данных «витая пара»
U – unfoiled (нефольгированный, неэкранированный)
F – foiled (фольгированный, экранированный)
S – screened (экранированный медными проволоками)
S-F – общий экран из фольги + общий плетеный экран
S-S – экран каждой пары из фольги + общий плетеный экран
TP – twisted pair – витая пара
SAT – от англ. satellite – спутник – кабель для спутникового телевидения
Телефонный кабель и кабель для пожарной сигнализации
J – инсталляционный, установочный кабель
Y – ПВХ
(St) – экран из фольги
Безгалогеновый огнестойкий кабель
N – согласно VDE
HX – сшитая резина
C – медный экран
FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
Провода монтажные
H – гармонизированный провод (одобрение HAR)
N – соответствие национальному стандарту
05 – номинальное напряжение 300/500 В
07 – номинальное напряжение 450/750 В
V – ПВХ изоляция
K – гибкая жила для стационарного монтажа
Кабели с изоляцией из сшитого полиэтилена
N – согласно VDE
Y – ПВХ
2Y – полиэтилен
2X – сшитый полиэтилен
S – медный экран
(F) – продольная герметизация
(FL) – продольная и поперечная герметизация
E – трехжильный кабель
R – броня из круглых стальных проволок
J – наличие желто-зеленой жилы
O – отсутствие желто-зеленой жилы
Вам также может быть интересно:
- Правила прокладки кабелей
- Применение кабелей и проводов в различных средах и условиях
- Что такое заземление? Зачем оно нужно
- Как оценить качество кабеля самостоятельно
- Электромонтаж в ванной
- Электропроводка в бане
- Прокладка кабеля в земле
- Правила монтажа скрытой электропроводки
- Маркировка кабелей и проводов
Использование и расшифровка популярных кабелей и проводов
В современном мире представить себе жизнь без проводов попросту невозможно: всё, к чему мы прикасаемся в течение дня, так или иначе, имеет к ним отношение. Завариваем ли мы чай, заряжаем ли смартфон или играем в компьютерные игры – всё это мы делаем благодаря узким длинным предметам, оплетающим наши дома вдоль и поперек. Они вошли в нашу жизнь настолько плотно, что мы их практически не замечаем – но лишь до тех пор, пока не приходит пора их менять. Допустим, что мы решили всё сделать самостоятельно. Допустим, что мы набрались храбрости пойти и купить именно тот провод, который нам нужен. Но что именно нам нужно? Давайте разбираться вместе.
Мир электрики знает как минимум девять основных типов проводов, кабелей и шнуров. Часть из них имеет медную основу, часть – алюминиевую, некоторые провода состоят из одной-единственной жилы, тогда как другие представляют собой переплетение целого клубка нитей тонкой проволоки. Конечно, всё это делается не просто так. От совокупности всех этих мелочей складывается способность провода проводить электрический ток и телесигналы, плотность его изоляции, устойчивость к коррозии и даже гибкость. Говоря проще, каждый из них «заточен» под использование в определенных условиях и для взаимодействия с определенными бытовыми приборами. Расскажем про то, где используются самые популярные типа кабелей и проводов и как расшифровать их название.
Кабель типа «ВВГ» где использовать?Вид кабеля, наиболее часто использующийся для монтажа любого типа электропроводки, от питания электроплиты до систем, открывающей двери гаража. От кабеля ВВГ требуется только одно: передавать и распределять электрический ток по сетям, максимальное напряжение в которых может доходить до тысячи вольт. Аббревиатура «ВВ» означает, что и изоляция проводов, и внешняя оболочка кабеля были сделаны из поливинилхлорида или винила, а буква «Г» означает, что провод мягкий и не имеет дополнительной брони. Кабель ВВГ не горит и спокойно относится к экстремальным внешним условиям – например, может быть проложен в земле при температуре в минус 15 градусов Цельсия – что делает его универсальным и, пожалуй, самым распространенным кабелем для монтажа внутри помещений.
Очень распространен кабель ВВГнг — он такой же, но обладает противопожарными свойствами, что и отражено в его названии. НГ — не горючий.
Где применять кабель типа «NYM»?Если вы решаете более серьезные задачи вроде сборки силовой электросети или монтируете осветительные системы, вам понадобится кабель NYM. Хотя этот тип проводки является, по сути, улучшенным европейским аналогом кабеля типа ВВГ (обладая дополнительным слоем уплотнителя между изоляцией проводов и обмоткой), предел его возможностей ограничивается напряжением в 660 вольт; кроме того, ему, как это ни странно, вредит прямой солнечный свет. Зато кабель NYM незаменим там, где проводке нужна максимальная защита и абсолютная герметизация – например, в помещениях с большим риском возникновения короткого замыкания. В конце концов, благодаря упорядоченной внутренней структуре, его намного проще обрезать и монтировать.
Где используют кабель типа «СИП»?
«Самонесущий изолированный провод» или попросту СИП известен тем, что каждый его сердечник обмотан полиэтиленовой изоляцией, которая абсолютно равнодушна как к высокой влажности, так и к разрушительному воздействию ультрафиолета. Это делает кабель СИП верным спутником электриков, работающих с уличным оборудованием – например, собирающих воедино линии электропередач или монтирующих ответвления к выводам в жилые или хозяйственные объекты. К его основным достоинствам, помимо высокой степени изоляции, можно отнести невысокую цену и способность предотвращать замыкания даже в критических зонах. Единственным недостатком кабеля СИП является его достаточно большой вес и необходимость в специальной сопутствующей фурнитуре.
Кабель ПВС – это несколько сердечников из меди в плотной виниловой изоляции (собственно, так и расшифровывается название кабеля: «Провод с Виниловой изоляцией Соединительный»). Именно эти кабели, использующиеся как сетевые шнуры, питают наши многочисленные компьютеры, микроволновки и кофеварки, именно кабели ПВС являются неотъемлемой составной частью любого удлинителя. Помимо прочего, его часто используют и как основу электросети при монтаже осветительных систем или установке розеток. Он отлично справляется с испытаниями на деформацию, имеет хорошие показатели упругости, не боится агрессивных химических сред и может работать даже лежа в воде. Единственный его минус – боязнь мороза: при температуре ниже 25 градусов Цельсия кабель ПВС просто-напросто лопается.
«Шнур В Виниловой изоляции Плоский» очень напоминает уже известным нам кабель ВВГ – с тем лишь исключением, что сердечники из меди в ШВВП располагаются параллельно друг другу, образуя плоский соединительный шнур. Благодаря своей компактной форме он легко и удобно скрывается в коробах, плинтусах и под штукатуркой, питая многочисленные бытовые приборы (холодильники, стиральные машины и плазменные телевизоры) или удлинители. За пределами квартир и домов ШВВП можно использовать при монтаже маломощных осветительных приборов – таких, как неоновая реклама или вывески магазинов – и для разводки маломощной электросети по жилым помещениям. На большее он, к сожалению, не способен: предел напряжения для него составляет всего 380 вольт.
Кабель типа «КГ» где использовать?«Кабель Гибкий» назван так из-за своей изоляции, основой для которого служит натуральный каучук. Мощный многожильный кабель может изгибаться в любых направлениях, не боится прямых солнечных лучей и является одним из рекордсменов по выживаемости в экстремальных температурах – он одинаково хорошо работает и на полярном морозе, и в пустыне, когда воздух прогревается до невероятных 50 градусов. Из-за способности проводить ток мощностью до 1000 вольт, кабель КГ используют при монтаже заземляющего контура, в промышленности, для подключения сварочных аппаратов, прожекторов и генераторов. К сожалению, каучук, из которого сделан КГ, боится постоянного растяжения или давления, поэтому кабель КГ нельзя прокладывать под землей.
«Провод УНиверсальный Плоский», состоящий из оплетенных медных или алюминиевых жил, в 99% случаев используется в бытовом ремонте. Несмотря на свою дешевизну, устойчивость к влажности и воздействию окружающей среды, достаточно маломощен (выдерживает ток до 250 вольт), поэтому чаще всего его можно встретить в домах, офисах, школах и больницах – везде, где необходимо подвести питание к розеткам, где нужно проложить низковольтную линию электропередачи или запитать бытовые электроприборы. К сожалению, из-за заниженного сечения жил и недостаточной толщины изоляции является частой причиной самовозгорания и короткого замыкания – но лишь в том случае, когда речь идет лишь о проводах, произведенных с несоблюдением требования ГОСТа.
Провод типа «ПВ1» (ПУГВ 1) где использовать?Хотя ПВ1 – возможно, самый простой из всех имеющихся на планете Земля проводов, с одним-единственным сердечником из меди, заключенным в виниловую изоляцию – его характеристики действительно впечатляют. Способность выдерживать перепады температур от минус 50 до плюс семидесяти (!!!) градусов Цельсия, способность работать полностью погруженным в воду, высокая степень устойчивости к агрессивным средам и испытаниям на деформацию – да, всё это невзрачный, скромный, одножильный ПВ1. Единственное, чего он боится – это солнечный свет, но от ультрафиолета его превосходно уберегут короба, штукатурка или гофры, поэтому встретить ПВ1 можно где угодно, начиная от работ по монтажу промышленных станков и бытовых электроцепей до заземления электроустановок и использования в сетях переменного напряжения.
Последний тип проводов – провод ПВ3 – не отличается от провода ПВ1 практически ничем, кроме гибкости жилы. Сердечник ПВ1 имеет жилу гибкостью первого класса, тогда как ПВ3 – третьего, а чем выше класс гибкости, тем выше устойчивость провода к многочисленным растяжениям и деформациям. Говоря проще, ПВ3 намного гибче, чем ПВ1, и именно поэтому его можно использовать не только в стационарных сетях или электроустановках, но и при создании самых сложных по конструкции электрических сетей, отличающихся большим количеством изгибов.
Глоссарий кабелей
: общие соединения в вашей студии
В мире многоканального аудио подключение всегда было одной из тех тем, о которых слишком скучно говорить, но они слишком важны, чтобы их игнорировать. Каждый оказался в незавидном положении, имея неправильную «гозуту» для своей «гозинты», и закон Мерфи диктует, что в вашем ящике, полном адаптеров, будет шесть всего, кроме одного, который вам нужен, включая по крайней мере один, который до безумия близок.
Поскольку все больше и больше технологий становятся беспроводными, джунгли кабельного языка в наших студиях становятся на бит более управляемыми. В то же время по-прежнему нет недостатка в протоколах кабелей и разъемов, которые можно смешивать, сопоставлять и отслеживать.
Итак, вот краткий — и ни в коем случае не полный — обзор некоторых современных разъемов, используемых сегодня. В интересах экономии места мы отказываемся от большинства старых, редко используемых протоколов, таких как TDIF и SCSI, в пользу технологий, используемых в настоящее время.
Стереокабель TRS 1/4 дюйма.
Первоначально изобретенный для ручных телефонных коммутаторов, стандартный 1/4-дюймовый штекер используется с конца 1800-х годов и до сих пор является наиболее распространенным типом разъемов для музыкантов. Аббревиатура TRS расшифровывается как «наконечник-кольцо-втулка», представляющая собой три части разъема (наконечник = положительный, кольцо = отрицательный и гильза = земля) и передает симметричный сигнал. Сбалансированные сигналы необходимы для более длинных кабелей, поскольку несбалансированные сигналы могут создавать шум на больших расстояниях.
Версия TS (Tip-Sleeve) представляет собой двухпроводную несбалансированную версию. Из-за схожего внешнего вида и физической совместимости разъем TRS легко спутать с двухжильным несбалансированным штекером на четверть дюйма, и если вы слышите только одну сторону стереофонического поля, скорее всего, именно это вы и сделали. .
Стандартные четвертьдюймовые штекеры TS чаще всего используются для кабелей гитар и других электрических инструментов. Стереоверсии распространены на наушниках, вставных кабелях, а также на входах и выходах аудиооборудования, для подключения которого не требуются длинные кабели, например студийных микшеров, компрессоров и предусилителей.
Монокабель 1/4” TS.
Если вы проводили какое-то время в традиционной студии звукозаписи, вы, вероятно, видели другой вариант штекера TRS. Профессиональная аудио- и телекоммуникационная промышленность уже давно использует разъемы TT (крошечный телефон) в коммутационных отсеках. Коммутационные отсеки TT, немного меньше стандартного четвертьдюймового разъема, довольно широко распространены в стойках и консолях студий звукозаписи, их размер позволяет разместить до 96 разъемов на стандартном 19-дюймовом пространстве.
За последнее десятилетие или около того небольшие варианты разъема TRS/TS стали все более популярными, в том числе миниатюрные (восьмидюймовые) и сверхминиатюрные (3/32-дюймовые) версии, используемые сейчас в большинстве телефонов и MP3-плееров.
Штекерный и гнездовой кабели XLR.
Представленный Cannon Electric (теперь часть ITT), XLR иногда до сих пор называют коннектором Cannon или в просторечии «Extra Long Run», имея в виду сверхдлинные кабели, которые можно использовать с этим симметричным соединением.
Круглые разъемы с тремя-семью контактами. Чаще всего стандартом де-факто для микрофонов на протяжении многих лет является сбалансированная трехпроводная версия. Трехконтактные разъемы XLR также используются для подключения громкоговорителей, низковольтных источников питания, контроллеров освещения и множества других приложений. Они также передают цифровые аудиосигналы по профессиональному протоколу AES/EBU.
В отличие от аналогового микрофонного кабеля XLR, цифровые соединения AES/EBU передают два канала цифрового звука по одному кабелю. В зависимости от устройства, обычные частоты дискретизации от 44,1 кГц до 96 кГц обычно могут работать в этом стандартном режиме «Single Wire». Однако режим «Dual Wire» иногда необходим для работы с более высокими частотами дискретизации для сверхвысокого качества звука, например 176,4 кГц или 192 кГц. Здесь только один канал звука может передаваться по одному кабелю XLR.
Другие варианты разъемов XLR включают версии с четырьмя контактами, которые используются в качестве стандарта для 12-вольтового питания в вещании, кино и телевидении. Пятиконтактные разъемы XLR используются для некоторых стереомикрофонов, таких как Shure VP88. Версии с шестью контактами используются для некоторых приложений освещения сцены и систем внутренней связи, в то время как модели с семью контактами иногда встречаются на старых конденсаторных микрофонах, которые используют собственные источники питания (в отличие от фантомного питания).
Аудиокабели RCA для левого и правого каналов.
Иногда их называют разъемами для фонокорректора или тюльпана. RCA — это двухпроводной несбалансированный протокол, который обычно используется в «профессиональном» оборудовании, а также в проигрывателях и бытовой электронике. Название RCA происходит от гиганта электроники Radio Corporation of America (ныне часть BMG), которая представила этот дизайн в 1940-х годах. Разъемы RCA
также могут передавать цифровые аудиосигналы с использованием протокола S/PDIF (Sony/Philips Digital Interconnect Format). Они также встречаются в широком спектре компьютерных аудиоинтерфейсов и видеооборудования. В отличие от аналогового кабеля RCA, цифровые соединения S/PDIF обычно передают два аудиоканала по одному кабелю.
Разъемы типа DIN, используемые для протокола MIDI.
Кабели MIDI (цифровой интерфейс музыкальных инструментов) использовались с середины 1980-х годов для соединения компьютеров, секвенсоров, клавишных инструментов, модулей ударных, блоков эффектов и других устройств, управляя ими с помощью команд данных MIDI. MIDI-соединения также передают MTC (временной код MIDI), который используется для синхронизации DAW, секвенсоров, инструментов и других устройств, оснащенных MIDI.
Эти разъемы в стиле DIN бывают разных форматов и конфигураций контактов, но пятиконтактный MIDI-разъем, вероятно, является тем, к чему вы привыкли больше всего. В отличие от других разъемов, о которых мы говорили до сих пор, MIDI-кабели предназначены исключительно для передачи данных.
Кабели ADAT Lightpipe.
ADAT Lightpipe начался с цифровых многодорожечных магнитофонов Alesis ADAT, представленных в 1992 году. Lightpipe передает восемь каналов несжатого 24-битного цифрового звука (с частотой дискретизации 44,1 кГц или 48 кГц) по оптоволоконному кабелю и изначально был используется для передачи звука между рекордерами ADAT. В то время как само записывающее устройство ADAT попало в учебники истории, его формат Lightpipe стал повсеместным стандартом, используемым в цифровых микшерных консолях, преобразователях, аудиоинтерфейсах, устройствах эффектов и т. д.
В последние годы все больше инженеров предпочитают отслеживать и микшировать с более высокой частотой дискретизации для производства звука сверхвысокой точности. Чтобы обеспечить более высокие частоты дискретизации цифрового звука для прохождения через Lightpipe, была задумана поддержка «Sample Multiplexing» или S/MUX . В то время как ADAT Lightpipe обычно позволяет пропускать восемь каналов цифрового звука с частотой 44,1 или 48 кГц, S/MUX позволяет пропускать четыре канала цифрового звука с частотой 88,2 или 96 кГц или два канала цифрового звука с частотой 176,4 или 19 кГц.2 кГц.
Технология S/MUX поверх Lightpipe — вот почему вы часто можете видеть четыре порта ADAT на многих современных устройствах — два для входа, два для вывода. Однако не все аудиооборудование с портами ADAT Lightpipe поддерживает S/MUX, поэтому важно (как всегда!) ознакомиться с руководством.
Кабели BNC для Word Clock.
Коаксиальный протокол BNC (British Naval Connection) используется в студии для передачи Word Clock , сигнала, используемого для синхронизации DAW, цифровых магнитофонов и других устройств, подключаемых через S/PDIF, AES/EBU, ADAT. , или другие цифровые аудиоформаты.
USB 3.0 может передавать до 5 гигабит данных в секунду.
Универсальная последовательная шина стала отраслевым стандартом с момента ее появления в конце 1990-х годов. Он был разработан как протокол подключения для компьютеров и сегодня используется для всего: от клавиатур, принтеров, смартфонов и жестких дисков до аудиоинтерфейсов, MIDI-интерфейсов и других аудиоустройств. В наши дни редко можно найти компьютер или устройство, не оснащенное хотя бы одним USB-портом.
Первоначальная спецификация USB 1.0 поддерживала максимальную скорость передачи данных только 12 Мбит/с (мегабит в секунду), что делало непрактичной передачу более четырех аудиоканалов. Появление в 2000 году стандарта USB 2.0 с пропускной способностью 480 Мбит/с значительно повысило ставки, открыв шлюзы для многоканальных USB-устройств. В конце 2008 года была выпущена спецификация USB 3.0, обеспечивающая пропускную способность до 5 Гбит/с (гигабит в секунду), что вдохнуло новую жизнь в протокол USB.
Кабели FireWire 400 и 800.
FireWire — торговая марка, созданная Apple для протокола высокоскоростной последовательной шины IEEE 1394 . Представленный на компьютерах Apple примерно в 1999 году (и на некоторых компьютерах Sony как i.Link ), FireWire является соперником USB для видео- и многоканальной аудиосвязи, а также для жестких дисков и других компьютерных периферийных устройств.
6-контактный разъем FireWire 400 можно найти на большинстве аудиоинтерфейсов, выпущенных за последнее десятилетие. 4-контактное соединение FireWire 400 раньше было обычным явлением в операционных системах на базе Windows, но сейчас оно не так распространено.
Сегодня наиболее часто встречающееся соединение Firewire на современных компьютерах Mac и новейших аудиоинтерфейсах FireWire — это 9-контактное соединение FireWire 800 . Самая большая разница между FireWire 400 и 800 заключается в скорости передачи данных. FireWire 400 поддерживает скорость 400 Мбит/с, а FireWire 800 — 800 Мбит/с. Таким образом, вы можете запускать больше аудиоканалов на FireWire 800.
Thunderbolt идеально подходит для аудио с высокой пропускной способностью, а
— для подключения нескольких устройств, которым требуется пропускная способность.
Разработанный Intel в сотрудничестве с Apple, Thunderbolt — это новейший протокол высокоскоростного кабеля для подключения периферийных устройств компьютера, таких как аудиоинтерфейсы, жесткие диски, мониторы, видеооборудование и многое другое.
Thunderbolt обладает уникальной гибкостью, поскольку может одновременно работать в нескольких форматах по одному кабелю Thunderbolt. По своей сути Thunderbolt поддерживает родные протоколы PCI Express (PCIe) и Apple DisplayPort , но может быть адаптирован практически к любому протоколу, который обычно работает на карте PCIe — FireWire, USB, HDMI, Ethernet, что угодно. . Однако с Thunderbolt вам не нужны слоты PCIe, только порт Thunderbolt на вашем Mac или ПК.
Несмотря на то, что Thunderbolt еще только начинается, многие производители компьютеров осваивают эту технологию, и в ближайшие годы многие новые компьютеры будут оснащены портами Thunderbolt.
— Дэниел Келлер
Майкл Романовски и Лия Роуз
Это короткое видео позволяет вам увидеть и услышать, как инженер Майкл Романовски (слепой на третий глаз, Америка) записывает песню Лии Роуз «In Your Place» исключительно через интерфейс Apollo первого поколения с обработкой UAD в реальном времени и четырехканальным тональным процессором UA 4-710d. Микширование микрофонного предусилителя.
10 типов аудиокабелей (их использование, советы по настройке и многое другое)
Раскрытие информации : Мы можем получать комиссионные, когда вы переходите по нашим ссылкам и совершаете покупки. Ознакомьтесь с полной информацией об аффилированных лицах здесь .
- Какие существуют типы аудиокабелей и разъемов?
- Что такое балансные и небалансные соединения?
- Узнайте все, что вам нужно знать об аудиокабелях и разъемах.
- Также ознакомьтесь с нашей статьей ADAT и SPDIF (различия и когда использовать каждый из них)
Вы когда-нибудь задавались вопросом, какой тип аудиокабеля вам нужен для подключения новейшего оборудования? Только начинаете работать со звуком и просто не понимаете, зачем столько разных кабелей?
Это удобное руководство призвано объяснить, для чего используются различные аудиокабели (и их различные разъемы). Вы также найдете несколько полезных советов по оптимизации вашей собственной студийной установки и не дайте себя одурачить всеми сумасшедшими вещами, которые вы прочтете на упаковке.
Типы аудиокабелей и их применение
В этой таблице представлены все типы аудиокабелей и их назначение:
Тип кабеля | Применение |
---|---|
Кабели S/PDIF RCA | Вывод звука на короткие расстояния |
Кабели XLR | Передача сбалансированных микрофонных и линейных сигналов на большие расстояния |
Кабели Speakon | Подключение громкоговорителей к усилителям |
Кабели TS | Подключение моно, несимметричных сигналов |
Кабели TRS | Подключение моно, симметричных и стереосигналов |
Кабели RCA | Подключение таких устройств, как DVD-плееры к телевизорам или CD-плееры к ресиверам |
MIDI-кабели | Подключение электронных музыкальных устройств, таких как драм-машины, к компьютеру |
Кабели USB | Подключение компьютеров к периферийным устройствам, таким как камеры, принтеры и т. д. |
Кабели Firewire | Добавление периферийных устройств к компьютеру |
Кабели ADAT | Передача 8 каналов цифрового звука по одному оптоволоконному кабелю |
Какие существуют типы аудиоразъемов?
Несмотря на то, что в аудиокабели входят лишь несколько различных типов проводов, существует гораздо большее разнообразие разъемов или штекеров .
В большинстве аналоговых аудиоприложений имеется 5 основных разъемов аудиоразъемов, которые вы найдете на большинстве оборудования.
TRS (симметричное соединение) Обратите внимание на дополнительное кольцо по сравнению со стандартным кабелем прибора.TRS, или кабели типа «наконечник, кольцо, рукав, кабель» — это симметричные кабели, которые обычно имеют соединение 1/4. TRS относится к тому месту, где каждый контакт разъема подключен к разъему (наконечник IE — положительный, кольцо — отрицательный, гильза — заземление). Это , обычно ошибочно принимаемый за обычный инструментальный кабель 1/4, но вы можете легко заметить разницу, посмотрев на 3-е «кольцо» разъема на валу домкрата.
Кабели TRS обычно используются для подключения таких источников, как наушники, внешнее оборудование или аудиоинтерфейсы. Они обычно используются вместо разъемов XLR, где пространство ограничено (например, на интерфейсах). Вездесущий «вспомогательный шнур» обычно представляет собой стереокабель TRS 1/8 (3,5 мм).
DISINO 1/4-дюймовый TRS-кабельЧетверть-дюймовый стереокабель TRS, предназначенный для подключения профессионального звукового оборудования и диджейского оборудования, такого как студийные мониторы, микшеры, усилители и аналогичные устройства, с симметричными телефонными разъемами. Его также можно использовать в качестве стереофонического межсоединения.
Почему мы это любим:- Долговечность
- Обеспечение высококачественного звука
Наиболее часто используемый 3-контактный балансный кабель XLR является стандартом для микрофонов, предусилителей, микшеров или сигналов линейного уровня для динамиков. Их также обычно называют микрофонными кабелями (или микрофонными кабелями).
Кабели XLR, как правило, предпочтительнее из-за возможности иметь фиксирующие разъемы, которые могут предотвратить их случайное отсоединение во время использования. Это в сочетании с их общей прочностью делает их надежными в живых ситуациях.
Кабели XLR имеют два разных типа разъемов. Штекерные разъемы XLR обычно используются на оборудовании для «отправки» сигналов, например, на выходе микрофона, DI-боксе или внешнем оборудовании. Гнездовые разъемы XLR обычно находятся на приемном соединении, например, на входе микшера, интерфейса или предусилителя.
Благодаря этой особенности кабели XLR можно соединить вместе, если длина одного из них недостаточна.
Cable Matters Кабель Premium XLR17,99 $
Кабель XLR профессионального уровня, предназначенный для микрофонов или другого профессионального оборудования для записи, микширования и освещения с 3-контактными разъемами XLR.
За что мы это любим:- Доступно
- Бесшумный сигнал
09.07.2023 06:49 по Гринвичу
TS (несбалансированное соединение)Кабели TS, или наконечник, рукав, кабели, более известны как инструментальные кабели (или гитарные кабели). Это двухжильные несимметричные кабели. TS в кабелях TS относится к месту, где два проводника провода подключены к разъему, при этом сигнал находится на конце, а земля — на рукаве.
Они обычно используются для подключения гитар или другого несбалансированного оборудования к усилителям, микшерам или другим источникам. Они предназначены для передачи сигналов, работающих на приборном уровне , а не на линейном напряжении. Обычно они используют разъемы 1/4 дюйма в профессиональных аудиоприложениях, но также могут быть найдены разъемы 1/8 дюйма (3,5 мм) для потребительских аудиопродуктов, таких как наушники.
Кабели 1/4 TS также иногда используются в качестве кабелей для подключения громкоговорителей к усилителям. Эти акустические кабели обычно ошибочно принимают за инструментальные кабели, но на самом деле они совершенно разные по конструкции.
Инструментальные кабели 1/4 имеют большее экранирование и меньшую общую жилу внутри, что позволяет обрабатывать сигналы более низкого напряжения от гитары или инструмента. Кабели динамиков 1/4 имеют гораздо более толстый и менее экранированный провод, предназначенный для передачи высокого напряжения от усилителя к динамику .
Использование инструментального кабеля 1/4 вместо кабеля динамика может легко повредить кабель или динамик из-за слишком высокого напряжения и тепла, проходящего через кабель. Использование кабеля динамика вместо инструментального кабеля, скорее всего, вызовет значительное количество нежелательных шумов в вашем инструменте.
RCA (несбалансированное соединение)Кабели RCA представляют собой двухжильные кабели, наиболее часто используемые в стереооборудовании потребительского класса. Наиболее распространенными кабелями RCA являются стереокабели с двумя разъемами, по одному для левого и правого каналов, которые обычно белого и красного цвета соответственно. Кабели RCA были изобретены и впервые реализованы компанией RCA, откуда и произошло название.
Они по-прежнему часто встречаются на проигрывателях виниловых пластинок и в различном потребительском оборудовании из-за их небольшого размера и недорогой конструкции , но они постепенно исчезают из-за распространения цифровых аудиосоединений и беспроводных устройств, таких как Bluetooth. Кабели RCA также обычно иногда называют штекерами phono или, в последнее время, «вспомогательным шнуром».
Speakon (несбалансированное соединение)Кабели Speakon почти используются исключительно в мире профессионального аудио для подключения колонок и усилителей. Обычно они имеют 2-проводное соединение, но также доступны в 4- или 8-проводных версиях, как правило, для конфигураций высокой мощности или двухканального усиления для живого звука.
Кабели Speakon более предпочтительны для живого звука, чем кабели динамиков 1/4 из-за способности кабелей динамиков фиксироваться на месте, как кабели XLR. Кабели Speakon были разработаны в качестве замены для людей, использующих разъемы XLR и разъемы 1/4 на кабелях Speakon, чтобы не перепутать несбалансированные кабели громкоговорителей с инструментальными кабелями или симметричными кабелями XLR.
Цифровые аудиокабели и разъемы
Хотя все эти кабели и разъемы помогают физически подключать различные типы электрических аудиосигналов, с развитием современных технологий различные кабели соединяют оборудование в цифровом виде .
Они обычно используются в аудиоинтерфейсах, цифровых (и аналоговых) микшерах и другом современном аудиооборудовании.
Как правило, преимуществом цифрового аудиосоединения является возможность передачи нескольких каналов информации по одному кабелю. Физический состав этих кабелей сильно различается в зависимости от области применения и конструкции, и обычно они не взаимозаменяемы друг с другом , поэтому у вас обычно не будет проблем со случайным подключением не того кабеля.
Кабели MIDI
Одним из наиболее распространенных цифровых кабелей является кабель MIDI. Это один из старейших существующих цифровых разъемов, впервые представленный в 1980-х годах для подключения различных синтезаторов к секвенсорам и внешним контроллерам. Кабели MIDI имеют 5-контактное соединение и по размеру и форме аналогичны кабелю XLR.
Кабели MIDI не передают никакую аудиоинформацию или звук. Скорее, они присылают информацию о музыкальном представлении — в основном, на каких клавишах играть и как тяжело на них играть.
Хотя USB-кабели стали популярными в качестве альтернативы, MIDI-кабели до сих пор используются для различных приложений. Это надежный протокол, который по-прежнему актуален почти 40 лет спустя.
MIDI также становится распространенным протоколом управления для использования с некоторыми цифровыми гитарными процессорами. Одним из самых больших преимуществ MIDI является то, что он может передавать до 16 различных каналов информации по одному кабелю.
MIDI-кабель Monoprice — 10 футовИмеет стандартный 5-контактный DIN-разъем с ключом на каждом конце с литой оболочкой разъема. Оболочка кабеля мягкая, но прочная и прослужит вам всю жизнь.
За что мы это любим:- Дешево
- Высококачественно
- Долговечно
09.07.2023 03:54 по Гринвичу
Кабели ADAT
Кабели ADAT используются для соединения двух частей аудиооборудования с цифровой совместимостью. ADAT относится к протоколу оптического интерфейса ADAT, который используется в двух частях оборудования. ADAT использует оптический кабель и позволяет передавать до 8 каналов с качеством 48 кГц / 24 бит по одному кабелю.
Чаще всего они используются для подключения дополнительных входов или предусилителей к аудиоинтерфейсу. Кабели ADAT используют те же разъемы, что и соединение S/PDIF, но протоколы другие.
Dante
Dante — относительно новый протокол цифрового аудиосоединения, использующий распространенные кабели Ethernet CAT-5 или CAT-6. Dante вообще не относится к соединениям, а скорее к цифровому протоколу, который он использует для передачи вашего аудиопотока.
Установки Dante становятся новым стандартом живого звука благодаря возможности передавать огромное количество дорожек (до 256 каналов!) по одному кабелю Ethernet. Соединения Dante обычно используются для подключения цифровых змей или сценических боксов к цифровому микшеру. Dante также начинает использоваться в некоторых интерфейсах, в основном из-за простоты доступа к Ethernet-подключениям во многих существующих зданиях и продолжающегося использования Ethernet на большинстве компьютеров.
USB
В мире аудио USB-кабели обычно используются в качестве цифрового потока для подключения аудиоинтерфейса к компьютеру и MIDI-устройств к компьютеру.
Гибкость и скорость USB-аудио делают его популярным выбором для интерфейсов и синтезаторов. Технологические достижения означают, что многие аудиоканалы могут передаваться по одному кабелю USB в режиме реального времени. Использование USB для многоканального звука обеспечивает более широкую совместимость, чем другие типы, такие как ADAT или S/PDIF.
Для чего вы используете кабель?
Одна из самых важных вещей, которую вы должны помнить при выборе аудиокабеля, — это то, для чего вы его используете. Доступны различные типы и качество аудиокабелей, поэтому необходимо помнить о некоторых важных моментах.
Если вы планируете использовать кабель для живых выступлений или шоу, при любой покупке следует помнить об одном важном моменте: насколько прочным будет кабель.
Вы не хотите оказаться на концерте с одним кабелем меньше, чем вам нужно для проведения мероприятия, потому что один из ваших кабелей порвался в тот день (полезный совет: всегда берите с собой запасные!).
Калибр кабеля
Еще одна вещь, которую следует учитывать при выборе аудиокабелей для «живого» звука, — это фактический размер самого кабеля. Чем тоньше кабель (или больше калибр, например, 18 или 24 калибр), тем больше вероятность того, что кабель согнется и в конечном итоге порвется.
Для кабелей, подключенных к динамикам, например от гитарных усилителей или акустических систем без усилителя, обычно рекомендуется использовать провод калибра 14, 12 или даже 10 калибра.
Это также помогает предотвратить возможные помехи, поскольку физически будет дополнительная защита вокруг большего провода. Поскольку при соединении акустического оборудования и динамиков передается БОЛЬШАЯ электрическая мощность, более толстые кабели будут лучше оптимизированы для обработки нагрузки.
Кабели для записи
С другой стороны, если вы планируете использовать свои кабели для записи в студии, вы можете рассмотреть общее качество каждого кабеля.
Поскольку целью записи является как сохранение исходного звука, так и обеспечение наиболее точного и «чистого» звучания вашего аудиооборудования, многие люди рекомендуют использовать кабели более высокого качества.
Некоторые (хотя и не я) согласны с мнением, что вы можете услышать звуковую разницу между дешевым кабелем, скажем, от amazon, и высококачественным кабелем, таким как Mogami.
Хотя я, безусловно, согласен с тем, что кабели Mogami очень высокого качества и имеют прочные разъемы и провода (и пожизненную гарантию!), я не думаю, что любой обычный аудиофил серьезно услышит разницу между звуком кабеля Mogami и дешевый кабель от амазона.
Важно учитывать ценность и долговечность более дорогие и более качественные кабели , но это не улучшит звучание вашей студии.
Лучшая цена
Кабель Amazon Basics XLR23,41 $
Идеальный для студийной записи и живого звука микрофонный кабель Amazon Basics XLR «папа-мама» создает надежное высококачественное соединение для оптимального звука.
За что мы это любим:- Достойное качество звука
- Дешево
10. 07.2023 07:24 утра по Гринвичу
Сбалансированные, несбалансированные и экранированные кабели
Есть несколько важных терминов, которые нужно понимать, когда речь идет о любом типе аудиокабеля, и они помочь вам понять, как используется кабель.
Распространенным заблуждением является различие между симметричными и несимметричными кабелями. Сбалансированный кабель имеет три разъема и три проводника внутри провода (положительный, отрицательный и заземление).
Типичным примером симметричного кабеля является обычный микрофонный кабель с 3 контактами XLR. Другой — кабель TRS (Tip Ring Sleeve). С другой стороны, несбалансированные кабели имеют только два проводника и два разъема внутри провода (сигнальный и заземляющий).
В большинстве аудиоаппаратур потребительского класса используются несбалансированные соединения, как и в стандартных инструментальных кабелях 1/4. Важным преимуществом симметричных кабелей является то, что они намного лучше подавляют помехи и предотвращают попадание шума в ваш сигнал .0014 .
У нас есть статья о балансных и небалансных наушниках !
Симметричный и несимметричный
В несбалансированных и симметричных кабелях провод заземления окружает сигнальный провод(а), что помогает предотвратить электрические помехи, но не всегда идеально (особенно на большом расстоянии).
Сбалансированные кабели могут уменьшить шум, вызванный электрическими помехами через их 3-й проводник. Сбалансированный кабель разделит ваш сигнал на две «копии» самого себя, но полярность на одной из них будет обратной. Любые два идентичных сигнала с обратной полярностью нейтрализуют друг друга, что приводит к тишине.
Так как же кабель, который меняет полярность сигнала, не просто приводит к тишине?
На приемном конце кабеля сигнал с обратной полярностью будет преобразован обратно в тот же самый, что и другой сигнал, и суммирован. Однако, поскольку оба сигнала подверглись воздействию одного и того же шума и помех вдоль провода, шум будет одинаковым на обоих каналах (и противоположной полярности) и, таким образом, будет компенсирован при объединении. Довольно умно, правда?
Использование правильного кабеля для правильной работы
Еще одно важное соображение относительно сбалансированных и несбалансированных кабелей заключается в том, что ваше оборудование (и его соединения) должно соответствовать типу используемого вами кабеля. Например, использование симметричного кабеля с несимметричным разъемом не принесет вам никакой пользы, поскольку оборудование не может использовать преимущества симметричного кабеля.
Таким же образом, если вы используете несимметричный кабель вместо симметричного, вы с большей вероятностью услышите шум и помехи в вашем оборудовании .
Если симметричные кабели лучше предотвращают попадание шума в ваши аудиосигналы, то почему вообще кто-то использует несимметричные кабели?
В основном это сводится к размеру и, в конечном счете, к стоимости.
Несимметричный разъем может быть меньше и дешевле симметричного, поскольку для передачи сигнала не требуется столько проводов. Они также занимают намного меньше места, чем 3-контактные разъемы XLR.
Что касается приборов, то 1/4 несбалансированные соединения обычно используются для экономит место на приборе , и в идеале вы можете сделать кабель достаточно коротким, чтобы предотвратить шум. Тем не менее, большинство несбалансированных кабелей также имеют некоторое электрическое экранирование, чтобы предотвратить попадание помех в ваш кабель.
Экранирование
Экранирование представляет собой дополнительный медный слой, обернутый вокруг всего входного провода для предотвращения проникновения помех в сигнал. Несмотря на то, что экранированный кабель наиболее важен при несбалансированных соединениях, он также помогает улучшить общую четкость и предотвратить шум вашего кабеля.
Какой аудиокабель самый лучший?
В то время как многие компании и производители часто упоминают о необходимости кабелей определенного качества для «наилучшего» звука, на самом деле лучший аудиокабель — это тот, который подходит для вашего приложения и вписывается в ваш бюджет .
Пока кабель работает правильно и выполняет свою работу, это правильный кабель.
По моему опыту практически не слышно разницы между использованием «дешевого» кабеля и дорогого.
Заявления о том, что позолоченные соединения являются лучшими проводниками, чем другие, могут иметь некоторую точность. Но опять же, никто не сможет услышать разницу .
Не стоит грабить банк, тратя весь свой студийный бюджет на кабели, когда вы могли бы потратить его на надлежащую звукоизоляцию или оборудование, необходимое для создания музыки.
При этом некоторые заметные различия между аудиоразъемами могут иметь функциональное значение в вашем оборудовании.
Чаще всего многие дешевые XLR-кабели используют менее прочную конструкцию разъема, из-за которой их соединения могут ощущаться «ослабленными» в микрофоне или другом источнике входного сигнала. В худшем случае они не завершат соединение, что приведет к потере сигнала.
Большинство компаний в настоящее время переходят к использованию современного разъема XLR, разработанного Neutrik, который намного прочнее и предотвращает это, но вы все еще можете найти «старый» разъем XLR на очень дешевых кабелях.
