схема сборки, настройка, принцип работы

Здесь вы узнаете все про коллектор для теплого водяного пола: схема сборки, настройка, принцип работы устройства с расходомерами, а также узнаете какой выбрать сервопривод и зависит ли цена от качества.

Сейчас многие интересуются, как сделать пол с подогревом своими руками.

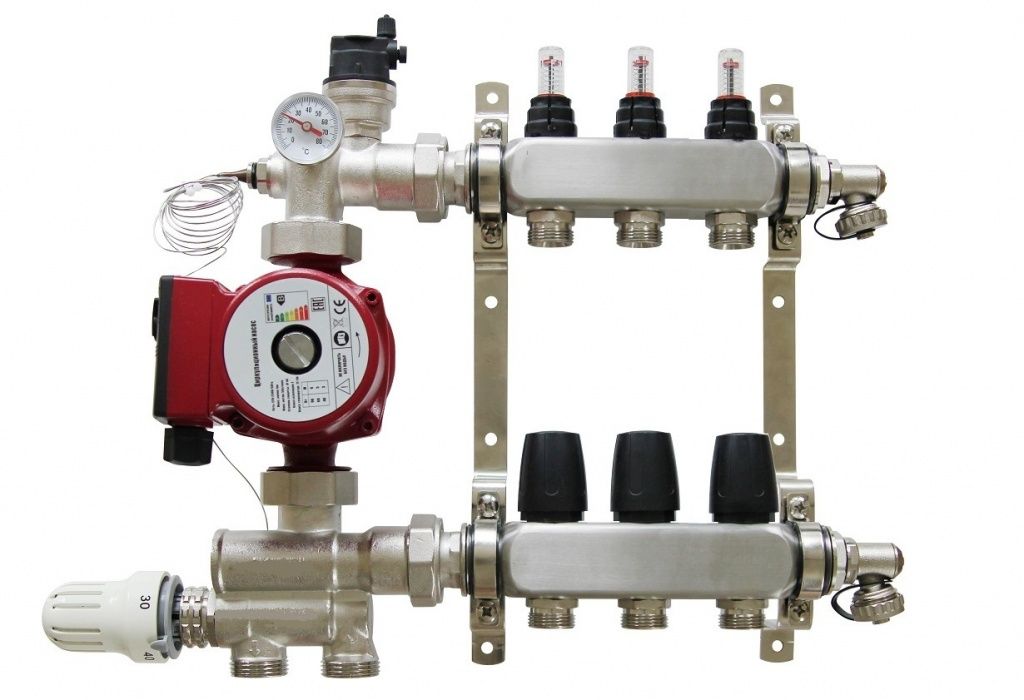

Водяные коллекторы для теплого пола являются главными элементами систем «теплый дом», которые обеспечивают максимальный уют в любом помещении.

Одной из главных деталей во всей системе является коллектор для теплого водяного пола.

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Коллектор для теплого водяного пола: как сделать?

Говоря простым языком коллектор-это просто труба. К этой трубе присоединяются другие трубы, которые образуют целостную систему. В зависимости от того, сколько труб подключается к нему, столько он и имеет мест резьбы. В коллекторе для теплого водяного пола цена зависит, в том числе и от количества резьбы на нём. Чем больше резьбы, тем цена дороже.

Принцип работы

Как он работает? Если очень просто, то принцип состоит в том, что вода подается из нагревающего бака в него и по нему переходит, по ответвлениям всей площади пола. Потом она, остывшая, переходит обратно в бак, где нагревается и идёт обратно.

Из чего состоит?

Он состоит из различных коллекторов, переходников, отводчика воздуха, сливных кранов, автоотводчика воздуха, клапана для отсека, европейского конуса, детали для закрепления изделия. Так вкратце выглядит схема сборки коллектора водяного теплого пола.

В основном используется 4 главных вида:

  1. Обычная сборка, где есть труба с европейскими конусами. Больше ничего в такой сборке нет. Это вид подходит больше для водоснабжения.
  2. Система для теплого водяного пола своими руками делается, в большинстве случаев, из китайских коллекторов. Главная особенность данных деталей в том, что закручивающиеся вентили находятся на изделии. При эксплуатации с ними нет особых проблем кроме одной. Обычно из-под кранов капает вода. Это проблема даже не изделия, а плохого качества воды.Такая проблема решается очень легко. Идет замена резиновых уплотнителей. Это тоже недорогой вариант.Он не предполагает каких-то изысков, типа установки терморегулятора воды. Такой вид схемы сборки коллектора водяного теплого пола годится только для маленьких домов.
  3. Это уже вариант, требующий более серьёзных финансовых затрат. Здесь отсутствуют шаровые клапаны, но есть вентили для регулирования, а также европейские конусы под трубы из металлопластика. На эти вентили можно установить специальные приводы, которые будут работать с термостатами, установленными в комнате и регулировать открывание и закрывание вентилей. Таким образом, будет осуществляться регулировка тепла в системе.
  4. Бывают такие случаи, когда нельзя выполнить равные контуры. Тогда приходится прибегать к помощи расходомеров. С помощью расходомера можно очень точно отрегулировать проток тепла и если вы используете расходомеры, вне зависимости от длины контуров, поток будет одинаковый. Этот вид используют для подающего коллектора, то есть для подачи воды из бака, а для обратной подачи можно купить более дешёвый вариант с обычными вентилями.

Нельзя устанавливать подающий коллектор внизу, а обратный сверху. Тогда горячий подающий будет греть обратный. Все конечно будет работать, но это в корне не правильно. Также можно отметить еще несколько видов коллекторов для теплового пола, которые имеют место быть.

Это труба, которая имеет смесительный узел, а также с термостатом. Для тех, кто не имеет финансов можно сделать его из полипропиленованных труб и таких же муфт.

Важно понимать, что сам принцип работы коллектора для теплового пола такой же, как и работа обычной батареи!

Схема сборки

Перед установкой нужно понимать несколько вещей:

    1. Нужно помнить, что подключается не более девяти контуров к коллектору. Поэтому, если их более девяти, то нужно устанавливать не менее двух.
    2. Нужно найти хорошее место для установки.
    3. Надо устанавливать четко в центре жилья и чтобы все контуры были одинаковой длины. Это даст хорошее, равномерное прогревание всего пола. Если дом не одноэтажный, то лучше устанавливать изделие под лестницей. В том месте, где мало кто ходит, но с лёгким доступом.

Последовательность:

  1. Сначала делается шкаф для коллектора, в который потом поместится собранная система.
  2. Для сборки бюджетного варианта с ручной регулировкой, покупаем коллекторы с нужным числом контуров. Потом соединяем его с полипропиленовой трубой, которая идёт от котла. При соединении применяем разъемное соединение. Разъемное соединение сверху накручивается гайкой, а снизу накручивается полипропиленовая труба, у которой тоже есть муфта для крепежа к нему. После этого закрепляем все устройства необходимые для полноценной функциональности. Переходники, кронштейны, краны для слива и так далее. Потом все это помещается в шкаф для коллектора.
  3. Присоединяется металлопластиковая труба.
  4. Далее к устройству устанавливается отводчик воздуха. При желании к системе коллекторского узла можно подсоединить насос, циркуляционный термодатчик и двух или трехходовые клапаны.

Какой выбрать?

В большинстве вариантов изделие выбирается по кошельку. Чем больше средств, тем продвинутее приобретете коллектор для теплового пола.

Обычно идет расклад между автоматической и ручной регулировкой. Авторегулировка дороже, но гораздо удобнее в эксплуатации. Не надо ничего будет подвинчивать самому, все сделает автоматика.

Все изделия российского производства выполнены из нержавеющей стали, это же можно сказать и о европейских производителях. Они, как правило, имеют все необходимые гнезда для автоматики. Более дешевые китайские изделия возможны исключительно с ручной регулировкой.

При выборе помните, что купив недорогой вариант, может случиться, что придётся дополнительно покупать недостающие детали.

устройство, принцип работы, схемы подключения, сборка, монтаж и регулировка своими руками

Отопительная система «тёплые полы» невероятно популярна и обеспечивает эффективный прогрев воздуха в помещениях снизу, что обусловлено наличием нагревательных элементов под настилом. Гребёнка для тёплого пола представляет собой единый узел, который выполняет управление одним отдельным или сразу несколькими замкнутыми контурами отопления.

Содержание

  • 1 Что такое гребёнка для тёплого пола: роль узла и принцип работы

    • 1.1 С двухходовым клапаном

    • 1.2 С трёхходовым клапаном

  • 2 Как выбрать устройство

    • 2.1 Материал коллекторов подачи и «обратки»

    • 2.2 Количество контуров на коллекторах, допустимый уровень давления и потока воды

    • 2.3 Степень автоматизации изделия

    • 2.4 Фирма-производитель

  • 3 Инструкция по сборке и монтажу

    • 3.1 Необходимые инструменты

    • 3.2 Сборка фабричной гребёнки

    • 3.3 Монтаж приспособления

  • 4 Настройка гребёнки для тёплого пола

  • 5 Как изготовить устройство своими руками

    • 5.1 Составление чертежа

    • 5.2 Подбор необходимого материала

    • 5. 3 Изготовление

    • 5.4 Видео: самодельный коллектор

Что такое гребёнка для тёплого пола: роль узла и принцип работы

Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.

Грамотно отрегулированная гребёнка позволяет контролировать показатели расхода воды на отдельных участках системы «тёплые полы», поэтому монтируется согласно потребностям в тепловом носителе

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

Устройство обладает довольно малым диапазоном регулирования температурного режима

На схеме представлены:

  • 1 — двухходовой питающий клапан;
  • 2 — циркуляционное насосное оборудование;
  • 3 — температурный датчик;
  • 4 — балансировочного типа клапанное устройство;
  • 5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.

Для управления системами теплого пола применяются специальные терморегуляторы. О том, что это такое и как выбрать термостат для своих нужд, расскажем в статье: https://pol-master.com/tepliy-pol/termoregulyator-dlya-teplogo-pola.html.

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной.

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Оптимальный вариант — приобретение изделия из высокопрочного пластика от проверенных и хорошо себя зарекомендовавших производителей

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

При подборе агрегата нужно учитывать уровень потока воды

При выборе прибора нужно обязательно помнить, что стандартное давление обычно составляет примерно полторы или две атмосферы, но при использовании воздуха в процессе опрессовки такие показатели должны быть в диапазоне 4–5 атм.

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Комплекты, имеющие автоматический тип регулирования термодатчиками, должны монтироваться непосредственно в обогреваемых помещениях

Довольно высокая стоимость автоматизированного узла на практике, как правило, очень быстро окупается, что обусловлено экономичным расходом теплового носителя в процессе эксплуатации.

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

НаименованиеХарактеристикиОсновные достоинства
MillenniumКоллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIMКоллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop MultidisНемецкий распределитель для системы напольного отопления с циркуляцией принудительного типа.Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
StoutИтальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
ValtecИтальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Немаловажное значение имеет также приобретение специального шкафа, или так называемого монтажного ящика, в который и устанавливается коллектор системы «тёплый пол».

Специальный шкаф маскирует подводку и устройство, совершенно не препятствуя их техническому обслуживанию или ремонту

Инструкция по сборке и монтажу

Самостоятельная сборка распределительной гребёнки вполне возможна, так как все изделия заводского изготовления всегда полностью комплектны и сопровождаются интуитивно понятной инструкцией.

Можно руководствоваться грамотными схемами монтажа с пошаговыми пояснениями для правильной установки оборудования

Стандартная комплектация коллектора для обустройства системы «тёплый пол» представлена:

  • металлическим шкафом;
  • термометром;
  • сливным краном с пробкой;
  • автоматическим воздухоотводчиком для каждой ветки;
  • арматурой;
  • термостатическими вентилями;
  • расходомерами.

Контроль температурного режима выполняют термостатические вентиляторы, настройка которых может быть ручной или полностью автоматической. Второй вариант более удобный и практичный, что сказывается на общей стоимости оборудования.

Необходимые инструменты

Для самостоятельной сборки заводского изделия необходимо подготовить стандартный набор инструментов, а также традиционную паклю или ФУМ-ленту для получения максимально надёжного соединения всех элементов. Дополнительно может использоваться специальная смазка, увеличивающая качественные показатели скрутки на резьбовых соединениях.

Сборка фабричной гребёнки

Для сборки коллектора фабричного производства необходимо выполнить следующие шаги:

  1. После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов.

    Распаковать коллектор и проверить целостность всех деталей

  2. Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки.

    Разложить все детали в последовательности сборки

  3. Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией.

    Собрать элементы гребёнки

  4. На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Про различные утеплители и варианты их укладки вы можете прочитать тут: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Монтаж приспособления

Монтаж агрегата включает следующие этапы:

  1. Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности.

    В комплекте с другими элементами обязательно должны быть крепёжные кронштейны

  2. Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами.

    Закрепитьколлекторную часть на кронштейнах

  3. В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков.

    Сделать отверстия и закрепить коллекторы, запорную арматуру и другие элементы

  4. На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

Настройка гребёнки для тёплого пола

Заводские изделия проходят стендовую опрессовку, о чём свидетельствуют сопроводительные документы, содержащие полную информацию обо всех выполненных в специальных условиях гидроиспытаниях. Использование таких компактных устройств с гарантией герметичности сварных и резьбовых соединений является оптимальным вариантом в любых внутридомовых системах отопления. Такие узлы характеризуются эргономичным расположением органов управления, а установка внутри специальных монтажных шкафов не препятствует доступу к регулирующей арматуре.

После монтажа осуществляется настройка коллектора в условиях снятого сервопривода и термоголовки

Тепловой носитель из подающей трубы и «обратки» смешивается внутри каждого отвода или же непосредственно перед коллектором, но расчёт оптимальной схемы целесообразно доверить специалистам.

Регулирование температурного режима напольной поверхности предполагает выполнение нескольких последовательных действий:

  1. Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат.
  2. Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(tk – to/tp – to) – 1]).
  3. Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости.
  4. Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.

    Необходимо максимально правильно отрегулировать положение балансировочного клапана

На заключительном этапе настройки гребёнки для системы «тёплый пол» выполняется увязка расхода узла подмешивания с другими приборами отопления.

Следует отметить, что установка расходомера значительно облегчит получение точности при настройке всех узлов. Показатели обработки перепускного клапанного устройства рекомендуется выставлять примерно на десять процентов ниже, чем установленные максимальные значения давления насосного оборудования.

Подробнее о самостоятельном монтаже водяного теплого пола и разбор различных систем укладки вы узнаете в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Как изготовить устройство своими руками

Самостоятельное изготовление распределительного узла — занятие не слишком хлопотное и совсем не затратное, поэтому такой вариант всё чаще выбирают домашние умельцы, желающие сэкономить денежные средства на приобретении такого дорогостоящего устройства.

Составление чертежа

Прежде чем приступить к сборке гребёнки своими руками, необходимо составить грамотный чертёж или схему такого устройства с учётом количества контуров, нагрузки и других основных параметров.

Предварительно составленная схема сборки распределительного узла позволяет произвести все работы правильно, максимально качественно и быстро

Подбор необходимого материала

Для изготовления гребёнки своими руками потребуется приобрести несколько самых простых деталей, представленных:

  • тройником латунным на ½ дюйма — четыре штуки;
  • шаровым краном с резьбовым соединением на ½ дюйма — пять штук;
  • силиконовым герметиком;
  • стандартной заглушкой на ½ дюйма.

Приобретаемые тройники обязательно должны иметь конфигурацию, при которой на одной стороне изделия присутствует внутренняя резьба, а на противоположной части располагается наружная резьба.

Изготовление

Последовательность самостоятельного изготовления распределительной гребёнки для отопительной системы «тёплый пол»:

  1. Собрать тройники в единую линию. Для подсоединения каждого последующего тройника к предыдущему используется наружная и внутренняя резьба, что позволяет получить прямую трубу с наличием боковых отводков. Надёжная герметизация всех соединений предполагает обработку мест резьбовых подсоединений силиконовыми герметиками, наносимыми на внешнюю резьбу. Все излишки герметика необходимо удалить при помощи ветоши.
  2. На входную часть полученной прямой трубы устанавливается, при помощи силиконового герметика и резьбового соединения, стандартный кран.
  3. С противоположной стороны основания на самодельной гребёнке устанавливается заглушка.
  4. Все боковые ответвления обеспечиваются вкручиваемыми и герметизируемыми кранами.

    Вполне возможно изготовить своими руками конструкцию для любого количества кранов

Полученная таким образом самодельная распределительная гребёнка прекрасно подходит для обустройства четырёхконтурной системы «тёплый пол».

Не менее популярным вариантом является самостоятельная спайка гребёнки на основе обычных полипропиленовых труб и дополнительных фитингов. Количество тройников подбирается индивидуально, а отрезки ППР-труб должны иметь аналогичный с ними диаметр. При таком варианте нарезанные трубы служат соединительными ниппелями для состыковки тройников.

Видео: самодельный коллектор

Обогрев помещения посредством современной и высокоэффективной системы «тёплый пол» является одним из наиболее практичных вариантов с точки зрения экономии энергетических ресурсов и равномерности распределения тепловой энергии. При обустройстве такого вида отопления на большой площади в обязательном порядке используется специальная гребёнка с ручным или автоматическим регулированием.

Использование автоматики в системе управления гребёнкой является идеальным вариантом, позволяющим получать максимальный уровень экономической выгоды при расходе тепловой энергии. Тем не менее такое устройство относится к категории не общедоступных и инерционных, поэтому прогрев и остывание напольной отопительной системы потребуют некоторого времени.
