Напряжение в телефонной розетке: Аналоговые линии

Содержание

Аналоговые линии

Аналоговые линии

Характеристики

  • Напряжение ожидания: 60В

  • Напряжение в линии, когда поступает звонок: 120В

  • Частота: 25Гц (+/-5)

  • Форма сигнала: синусоидальная; трапецеидальная форма сигнала применяется для усиления мощности вызова.

Напряжение ожидания – 60 Вольт, причём относительно заземления на одном проводе «–», на другом «0». Тем не менее, второй провод не является заземлением или нейтралью как в электрической сети. Если заземлить его у абонента, то есть в квартире, то телефон работать не будет (возможно, не для всех типов АТС).

При поднятии трубки абонентом со станционной стороны напряжение переключается на 12 Вольт с той же полярностью.

При импульсном наборе номера происходят кратковременные разрывы цепи (число разрывов равно набираемой цифре номера, а «0» — 10), что вызывает импульсные скачки напряжения до 60 Вольт.

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт.

При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт.

Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Стандарт некоторых стран европейской зоны отличается нашего, что в своё время вызывало массовое выгорание импортных аппаратов, ввозимых в страны СНГ. Там напряжение ожидания 48 вольт.

Тоновые сигналы телефонной сети

В РФ при пользовании основными и дополнительными услугами телефонной связи, абонентам передаются следующие акустические и вызывные сигналы:

  • Ответ станции (зуммер) — информирует абонента о готовности станций к приему номера. Непрерывный синусоидальный сигнал частотой 425 +/- 5 Гц. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменени уровня от минус 15 до минус 5 дБ. Второй акустический сигнал «ответ станции» непрерывный сигнал частотой 425 +/- 3 Гц. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровн от минус 15 до минус 5 дБ.

  • Посылка вызова — (не КПВ) информирует абонента о поступлении к нему вызова. Прерывистый синусоидальный сигнал частотой 25 или 50 +/- 2 Гц, импульс 1,0 +/- 0,1 с , пауза 4,0 +/- 0,4 с. Первая посылка вызова не менее 0,3 +/- 0,03. Напряжение на зажимах кросса должно быть 95 +/- 5 В эф.

  • Контроль посылки вызова (КПВ) — информирует вызывающего абонента о свободности вызывающего абонента и посылке ему вызывного сигнала, желательно посылать синхронно с сигналом посылки вызова. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 1,0 +/- 0,1 с, пауза 4,0 +/- 0,4 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 дБ до минус 5 дБ,

  • Сигнал «Занято» — информирует абонента о занятости вызываемого абонента после набора номера или об отбое другого абонента после разговора, или при всех состояниях непроизводительного занятия. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 0,3 — 0,4 с, пауза 0,3 — 0,4 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 до минус 5 дБ.

  • Сигнал «Занято при перегрузке» — информирует вызывающего абонента об отказе в обслуживании из-за отсутствия свободных соединительных путей и станционных приборов. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц: импульс 0,15 — 0,2 с, пауза 0,15 — 0,2 с. Номинальный уровень в точке с нулевым относительным уровнем минус 10 дБ, допустимые изменения уровня от минус 15 до минус 5 дБ.

  • Указательный сигнал — информирует абонента о невозможности установлени связи из-за устойчивой причины (отключение абонентской линии, изменение категории абонента). Последовательная передача трех частот: 1 = 950 +/- 5 Гц, 2 = 1400 +/- 5 Гц, 3 = 1800 +/- 5 Гц. Частоты передаются в указанном порядке. Длительность импульса каждой частоты 0,33 +/- 0,07 с, пауза между 1 и 2; 2 и 3 не более 0,03 с. Длительность интервала между посылками из трех частот = 1+/-0,25 с. Разность между уровнями соответствующих частот не должна быть более 3 дБ. Уровень сигнала от минус 15 до минус 5 дБ.

  • Сигнал «вмешательства» — информирует абонентов УПАТС, участвувщих в разговоре, о подключении оператора или третьего абонента. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, первый импульс 0,25 +/- 0,025 с, первая пауза 0,25 +/- 0,025 с, второй импульс 0,25 +/- 0,025 с, вторая пауза 1,25 +/- 0,3 с. Сигнал передается в течение всего времени вмешательства на фоне разговора. Уровень сигнала от минус 20 до минус 10 дБ. Сигнал используетс для предоставления абонентам дополнительных услуг.

  • Сигнал «уведомления» (callwaiting) — информирует абонента, занятого в разговоре, о поступлении нового вызова. Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, импульс 0,2 +/- 0,02 с, пауза 5,0 +/- 0,5 с. Уровень сигнала от минус 20 до минус 10 дБ. Сигнал используется для предоставления абонентам дополнительных услуг.

  • Сигнал отключения участника конференц-связи — информирует абонентов, участвующих в конференц-связи, об отключении одного из участников. Сигнал отключени — одиночный синусоидальный импульс частотой 425 +/- 3 Гц, продолжительностью 0,3 — 1,0 с. Изменение уровня от минус 15 до минус 5 дБ.

  • Сигнал неполного сбора — информирует абонента-инициатора о том, что врем сбора конференц-связи окончилось, но подключились не все абоненты. Одиночный синусоидальный сигнал частотой 425 +/- 3 Гц продолжительностью 0,3 — 1,0 с. Изменение уровня от минус 5 до минус 15 дБ.

  • Подтверждение приема — информирует абонента о том, что заказ на услугу принят или произведена отмена услуги. При положительном исходе абоненту передается сигнал «Ответ станции», при отрицательном — «Указательный сигнал».

  • «Ожидание» — (контроль посылки сигнала уведомления, НЕ КПВ!) информирует вызывающего абонента о посылке вызываемому абоненту сигнала «уведомление». Прерывистый синусоидальный сигнал частотой 425 +/- 3 Гц, посылка 0,2 +/- 0,02 с, пауза 5 +/- 0,5 с. Уровень сигнала в точке с нулевым относительным уровнем от минус 15 до минус 5 дБ.

Наши клиенты

раскажите нам о своей задаче

Какой ток В телефонной линии постоянный или переменный

Статьи › Чем отличается › Чем отличается ток переменный от постоянного тока

В общем так, в отечественных телефонных линиях номинальное постоянное напряжение покоя (при опущенной трубке) должно равняться 60 В, минимальный ток при поднятой трубке не менее 20 мА, переменное напряжение вызова 60 В, 25 Гц.

  • В отечественных телефонных линиях номинальное постоянное напряжение покоя (при опущенной трубке) равно 60 В, а минимальный ток при поднятой трубке не менее 20 мА, а переменное напряжение вызова составляет 60 В, 25 Гц.
  • Выходное напряжение для современных устройств зарядки телефонов обычно составляет 5. 0-5.3V (вольт), а выходной ток может варьироваться от 0.5A (ампер) и до 3A.
  • Для проверки работы телефонной линии необходимо подключить один зажим вспомогательной трубки к зеленой жиле и переключаться по всем жилам с помощью второго зажима. Искомую жилу можно найти, когда услышите треск, щелчки.
  • При разговоре и тональном наборе номера в телефонной розетке постоянная составляющая напряжения равна 12 Вольт, а при «вызове» поступает напряжение переменного тока в 120 Вольт.
  • Сила тока, превышающая 0,1-0,15 ампер, смертельно опасна для человека. Ток в проводах наших квартир составляет 5-10 ампер.
  • Прозвонка — это определение целостности электрической цепи и может использоваться для контроля правильности сборки схемы или определения неисправности проводки.
  • Для проверки легальности мобильного устройства необходимо набрать комбинацию *#06# и сравнить серийный номер, появившийся на экране, с номером на коробке или под аккумулятором.
  • Сообщение на телефонной линии можно определить при подключении одного контакта на землю и касании другим проводом проверяемой линии. Если есть громкий щелчок, значит на проводе присутствует постороннее напряжение, то есть сообщение.
  1. Сколько ампер в телефонной линии
  2. Какое напряжение на телефоне
  3. Как проверить исправность телефонной линии
  4. Какой ток в телефонной розетке
  5. Сколько ампер может убить
  6. Что такое прозвонка кабеля
  7. Как узнать легальный телефон или нет
  8. Как определить сообщение на телефонной линии
  9. Какой ток идёт в сети
  10. Как правильно соединить провода телефона
  11. Какой ток в розетке ампер
  12. Сколько будет 1 ампер
  13. Что означает 1 ампер
  14. Что значит один ампер
  15. Сколько вольт идёт на зарядку телефона
  16. Какой максимальный ток для зарядки телефона
  17. Какое напряжение нужно для зарядки телефона
  18. Какой разъем у телефонной розетки
  19. Какое соединение в розетке
  20. В каком диапазоне частот работают стандартные аналоговые телефонные системы
  21. Как узнать количество ампер
  22. Что меньше ампер
  23. Сколько ампер в 1 Киловате
  24. Можно ли заряжать телефон на 2 ампера
  25. Сколько должно быть ампер при зарядке телефона
  26. Как понять какое напряжение в сети
  27. Как узнать есть ли ток в розетке
  28. Как проверить ток в розетке
  29. Как называется розетка для телефона
  30. Какой разъем на телефонной розетке

Сколько ампер в телефонной линии

В отечественных телефонных линиях номинальное постоянное напряжение покоя (при опущенной трубке) должно равняться 60 В, минимальный ток при поднятой трубке не менее 20 мА, переменное напряжение вызова 60 В, 25 Гц.

Какое напряжение на телефоне

У современных устройств для зарядки телефонов, смартфонов и планшетов есть два основных параметра, на которые стоит обращать внимание. Первое — выходное напряжение, обычно 5.0-5.3V (вольт), второе — выходной ток, значения которого могут варьироваться в достаточно широких пределах: от 0.5A (ампер) и вплоть до 3A.

Как проверить исправность телефонной линии

Один зажим вспомогательной трубки подключите к зеленой жиле (с другой стороны кабеля). С помощью второго зажима по очереди переключайтесь по всем жилам. Найдите ту жилу, к которой подключен ваш помощник. Когда вы подключите зажим вспомогательной трубки на искомую жилу, то услышите треск, щелчки.

Какой ток в телефонной розетке

При разговоре и тональном наборе номера постоянная составляющая напряжения всё те же 12 Вольт. При «вызове», то есть при сигнале звонка на телефонный аппарат поступает напряжение переменного тока в 120 Вольт. Все напряжения могут меняться в пределах 10-15% в зависимости от типа станции и удалённости от неё абонента.

Сколько ампер может убить

Сила тока, который течет в проводах наших квартир, составляет 5 — 10 ампер, что смертельно опасно. Уже при силе тока в 0,1- 0,15 ампер человек не может самостоятельно оторваться от электропровода.

Что такое прозвонка кабеля

Прозвонка — определение целостности электрической цепи. Проверку делают: Для контроля правильности сборки схемы перед включением напряжения. Для определения неисправности проводки.

Как узнать легальный телефон или нет

Если хотите проверить самостоятельно легальность мобилки, наберите соответствующую комбинацию из цифр и знаков * # 0 6 #. После этого нажмите кнопку вызова и ждите, пока появится на экране серийный номер. Его нужно сравнить с номером, который обозначен на коробке или под аккумулятором.

Как определить сообщение на телефонной линии

Сообщение определяется при подключении одного контакта на «землю». Вторым касаются проверяемой линии. Естественно, станционное питание при этом отключают. Если щелчок громкий, значит, на проводе присутствует постороннее напряжение, то есть сообщение.

Какой ток идёт в сети

Переменный ток — это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение.

Как правильно соединить провода телефона

Если телефонный кабель представляет собой так называемую «лапшу», то есть двухпроводной плоский кабель, для его сращивания кабель раздваивают таким образом, чтобы линия разреза оказалась точно посредине. Концы аккуратно зачищают. Провода одного конца кабеля соединяют с проводами другого конца кабеля.

Какой ток в розетке ампер

Стандартные розетки рассчитаны на силу тока в 16 Ампер. Поскольку напряжение в сети составляет 220 Вольт, то максимальная мощность составляет 16 Ампер * 220 Вольт = 3 520 Ватт или 3,5 Киловатт. 2. На линию розеток, как правило, ставят автоматы 16 Ампер.

Сколько будет 1 ампер

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Что означает 1 ампер

Ампер или А — это международная единица измерения силы тока. Он обозначает количество электронов (иногда именуемых «электрическим зарядом»), которое проходит через определенную точку в цепи за определенное время.

Что значит один ампер

Один Ампер — это сила тока, при которой за одну секунду через поперечное сечение проводника проходит заряд, равный одному Кулону, то есть заряд чуть больше, чем шести квинтиллионов (миллиард миллиардов) электронов.

Сколько вольт идёт на зарядку телефона

Кроме того, есть реальная угроза повредить смартфон зарядным током нештатных параметров. Поэтому пользоваться ими следует только в крайнем случае и непродолжительное время. Строго говоря, заряжать смартфон от 12 вольт нужно через штатную розетку и фабричный адаптер 12/5 вольт.

Какой максимальный ток для зарядки телефона

Считается, что максимальный безопасный ток зарядки аккумулятора связан с его емкостью. Для аккумулятора в 3600 мА·ч максимальная сила тока — 3,6 А (ну, на самом деле допускается слегка побольше — до 5 А). Для аккумулятора в 2200 мА·ч максимальная сила тока — 2,2 А (до 3 А).

Какое напряжение нужно для зарядки телефона

Стандартное зарядное устройство для телефона подключается к электрической розетке с напряжением 220 В. Помимо контактной вилки, зарядное устройство также состоит из USB-кабеля, который подключается к смартфону.

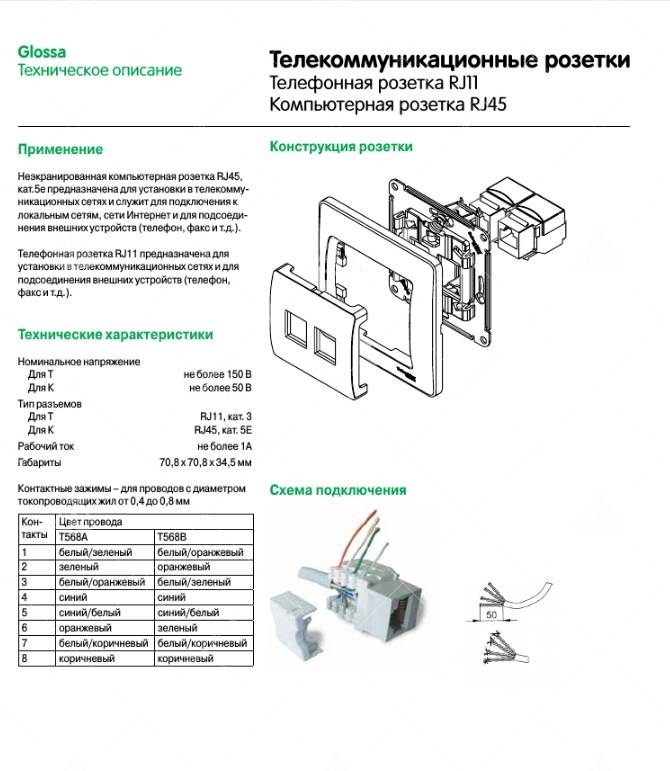

Какой разъем у телефонной розетки

Телефоны, устанавливаемые в домах или в отелях, подключаются к сети через телефонную розетку с разъемом RJ11. Разъем RJ11 является одним из наиболее распространенных в мире, хотя мало кто действительно знает о нем.

Какое соединение в розетке

В настоящее время при монтаже бытовой розеточной сети используются два способа присоединения розеток — звездой, по — другому радиальное, или шлейфом. При радиальном способе розетки отдельными линиями присоединяются к распаечной коробке, а при шлейфовом розетки последовательно присоединяются к одной линии (магистрали).

В каком диапазоне частот работают стандартные аналоговые телефонные системы

За время своего существования телефонные компании накопили большой опыт в передаче речи. Установлено, что для выполнения этой задачи в основном достаточен диапазон частот от 300 до 3100 Гц.

Как узнать количество ампер

Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I — это сила тока в амперах; P — мощность в ваттах; U — напряжение у вольтах.

Что меньше ампер

Микроампер (мкА) — единица измерения силы электрического тока в системе СИ, равная 1/10⁻⁶ ампера.

Сколько ампер в 1 Киловате

При напряжении 220 В и силе тока в 1 кВт — примерно 6,49 А.

Можно ли заряжать телефон на 2 ампера

Устройство можно заряжать любой зарядкой на 5 вольт, вне зависимости от количества ампер. Оно не возьмет больше тока, чем ему нужно.

Сколько должно быть ампер при зарядке телефона

Как правило, для современных смартфонов значение составляет не менее 2 А. Если сила тока больше, чем та, на которую рассчитан ваш смартфон, гаджету это не навредит, так как сработает защитный механизм. А вот если сила тока меньше чем нужно, это отрицательно скажется на скорости зарядки.

Как понять какое напряжение в сети

Для проверки фазного или линейного напряжения электротока в сети можно использовать те же приборы, с помощью которых измеряется и переменное напряжение:

  • вольтметр, не использующийся в повседневной жизни;
  • мультиметр, применяющийся в жизни достаточно часто;
  • тестер — аналог мультиметра, только механической конструкции;

Как узнать есть ли ток в розетке

Разъем черного щупа вставляют в гнездо СОМ, а красного — в гнездо, где среди прочих значков имеется обозначение V (VΩmA). Третий разъем предназначен для измерения характеристик высоких токов. В быту он обычно не используется. Но, если есть необходимость, в него вставляют красный щуп.

Как проверить ток в розетке

Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу. 3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А.

Как называется розетка для телефона

Наиболее часто для подключения телефона используется розетка телефонная rj 11, интерфейс которой существует официально. RJ12 — это название для официального интерфейса RJ25 — коннектора с 6ю контактами. Разъемы RJ 11 — это 6-позиционные вилки с двумя контактами, которых вполне хватает для подключения телефона.

Какой разъем на телефонной розетке

Телефоны, устанавливаемые в домах или в отелях, подключаются к сети через телефонную розетку с разъемом RJ11. Разъем RJ11 является одним из наиболее распространенных в мире, хотя мало кто действительно знает о нем.

Основы телефонной линии

: новый взгляд | Новости и обзоры

Основы телефонной линии: новый взгляд

Журнал Radio Guide — март 2002 г.
Джо Клингер

Еще в 1996 году я написал для Radio Guide статью под названием «Основы телефонной линии», в котором пытались объяснить аудиосвязь через телефонную систему. В то же время Я разместил перепечатку статьи на нашем сайте. Почти сразу стал находить ссылки в статью со всего мира. Спустя шесть лет это по-прежнему самая популярная статья. на нашем сайте. Один из наших конкурентов даже спросил, могут ли они разместить статью на своей странице. Веб-сайт. Как оказалось, найти точную информацию о телефонной системе непросто. доступны в сжатом виде.

Точность — ключевое слово здесь, потому что многие статьи, которые я нашел при поиске в Интернете были заполнены мнениями и предположениями о том, как работает телефонная система.

Конденсированный еще одно ключевое слово, потому что, скажем прямо, никто не хочет просматривать подшивки телекоммуникационных спецификации Многое из того, что было изложено в статье, имело отношение к входу и выходу звука. фирменных телефонных систем. Да, я сказал проприетарное, так как информации мало или она вообще не опубликована. Поэтому, когда Рэй попросил меня подумать над тем, чтобы написать для Radio Guide, я сразу же предложил обновление. к «Основы телефонной линии». Сразу предупреждаю, это не учебник по ISDN. протоколы или новейшие алгоритмы кодирования. В этой статье рассматриваются самые популярные телефоны конфигурация линии, та, что на следующем пульте, на пресс-конференции или в гостиничном номере.

Телефонные линии АТС
Каждому инженеру в тот или иной момент приходилось иметь дело с телефонными линиями. Если приложение находится в вашей студии, вы можете не торопиться и сделать несколько звонков, чтобы определить подходящее оборудование купить и правильную конфигурацию телефонной линии заказать. На дороге все по-другому история. Во многих офисах и магазинах установлены недорогие электронные АТС. или Ключевые телефонные системы.

Термины «УАТС» и «Ключ» относятся к оборудованию, которое позволяет использовать несколько телефоны должны быть подключены к меньшему количеству телефонных линий. Термин «Ключ». теперь используется для описания любой небольшой системы, но первоначально он использовался для описания руководства клавиши или кнопки в таких системах, как телефон с ключом серии 1A. Сегодняшний «Ключ» системы больше похожи на небольшие АТС с программируемыми функциями, такими как характерный звонок, группы поиска и автоматический выбор линии. АТС состоит из распределительной коробки и перфоблока. место, где телефонные линии входят в здание. Подключены специальные телефоны точка-точка обратно к перфоблоку УАТС.

Электронная УАТС обычно состоит из 4–8 проводов с использованием модульного телефона RJ-11 или RJ-45. домкраты. Это не стандартные телефонные провода. Даже простая аналоговая линия АТС не выглядит как стандартная телефонная линия. На электронной АТС в качестве линий управления часто используются два провода, которые отправляют данные о нажатии клавиш на АТС, а данные звонка и светодиода обратно на телефон. Этот контроль информация необходима для установки или ответа на вызов. Во многих случаях тоны, которые вы слышите, когда вы набираете номер там для вашей собственной обратной связи. Отправляются «настоящие» цифры в качестве битов данных для УАТС, которая завершает вызов.

Сухая пара
Голосовой тракт аналоговой УАТС обычно называется сухой парой. Сухой относится к отсутствие постоянного тока или вызывного напряжения на обычных телефонных линиях. Если вы можете получить доступ к этого аудиоканала, вы можете использовать телефонную базу для выбора, набора и перевода вызовов на удержание. Это дает вам многоканальную обработку вызовов со звуком на одной паре. Другими словами, вы можете иметь многоканальную студийную телефонную систему без больших затрат.

Недостатком является проприетарный характер АТС. Не ждите никакой поддержки от вашего производителя телефонной системы, на самом деле они, вероятно, предупредят от несанкционированного доступа. К тому же фирменный означает, что они могут вносить изменения, не сообщая вам об этом, поэтому любая документация, которую вы найдете, может уже быть устаревшим. Этот тип взлома, очевидно, следует оставить инженеру, которому удобно с телефонным оборудованием и готовы решать возможные проблемы с гарантией.

Цифровая АТС не так дружелюбна. Здесь голос оцифровывается прямо на трубке и отправлены обратно в виде данных на УАТС. У вас нет доступа к этому голосовому каналу. К счастью, большинство АТС установки по-прежнему обеспечивают внешнюю линию для использования с факсимильными аппаратами и модемами, а также Конечно, ваша удаленная широковещательная консоль.

ISDN — это всего лишь один из протоколов цифровой АТС. На самом деле у вас могут быть отдельные линии ISDN которые идут обратно к телефонной компании, или линии ISDN, которые идут к системе PBX внутри ваше здание. Существует множество кодеков ISDN, позволяющих передавать студийное качество. аудио по телефонной линии, но, как я упоминал ранее, это отдельная статья.

Аналоговые телефонные линии
Термин «внешняя линия» относится к прямому подключению к внешней телефонной линии. здания, также называемая «аналоговой линией» или «телефонной линией». (Обычная старая телефонная служба), другими словами, стандартная телефонная линия жилого типа. Линия POTS — это линия, которая потребуется для вашей удаленной широковещательной консоли, телефонного гибрида, аналоговый телефон, беспроводной телефон, факс или модем. Линия POTS состоит из двух провода называются наконечником и кольцом.

Эти два провода обеспечивают постоянный ток для питания электроники телефона. Переменный ток для звонка в телефонный звонок или электронный звонок, а также полнодуплексный сбалансированный голос путь.

Это сбалансированная система с замкнутым контуром, не привязанная к заземлению. Телефонная линия POTS, со всеми телефонами, положенными на трубку, должно измерять около 48 вольт постоянного тока. Снятие трубки с телефона создает путь сигнала постоянного тока через пару, который обнаруживается как петлевой ток обратно в центральном офис. Это снижает напряжение, измеренное на телефоне, примерно до 3–9 вольт. трубка снята телефон обычно потребляет от 15 до 20 миллиампер постоянного тока для работы при сопротивлении постоянного тока около 180 Ом. Оставшееся падение напряжения происходит на пути медного провода и на схемы телефонной компании. Эти цепи обеспечивают последовательное сопротивление от 200 до 400 Ом. для защиты от коротких замыканий и развязки аудиосигналов.

Чтобы позвонить на ваш телефон, телефонная компания на мгновение подает сигнал переменного тока 90 VRMS, 20 Гц. к линии. Даже при сопротивлении линии в тысячу Ом это все равно может немного упаковать. шок, поэтому будьте осторожны, когда вы пытаетесь найти линию POTS.

Зачем грунтовка на телефонных линиях? Мир коммуникаций, безусловно, меняется, но есть еще миллионы аналоговых телефонов, беспроводных телефонов, факсимильных аппаратов и модемов. которые используют линию POTS. Несмотря на то, что линия POTS существует уже много лет, ее устаревшая технология до сих пор неправильно понимается многими инженерами. Посмотрим правде в глаза, если вы не телекоммуникационный канал дизайнер, в школах, изданиях, или журналы.

Характеристики линии POTS

Полоса пропускания: от 180 Гц до 3,2 кГц.

Низкий уровень скатывается раньше, чтобы не попасть в область 60 Гц. Кроме того, телекоммуникационная изоляция а гибридные трансформаторы были бы гораздо более громоздкими (и дорогими), если бы им приходилось передавать сигналы до 20 Гц.

Отсечка верхних частот более критична. Голос в телефонной сети оцифровывается на 8 Частота дискретизации кГц, что означает, что любой сигнал с частотой выше 4 кГц будет наложен обратно как шум. в голосовой группе. Большинство голосовых кодеков имеют спад около -25 дБ на частоте 4 кГц с точкой снижения -3 дБ. около 3,2 кГц. Телефонная компания много лет назад решила, что диапазон от 180 Гц до 3,2 кГц будет быть достаточным для разборчивости речи, позволяя им мультиплексировать множество вызовов по коаксиал и витая пара.

Отношение сигнал/шум: Приблизительно 45 дБ.
Это не так просто определить количественно, потому что шум бывает разных форм, например, электрические помехи. от люминесцентных ламп или шипения от множества каскадов усилителя на голосовом тракте.

Шум, коррелированный с речью, может быть вызван нелинейным кодированием и сжатием речи алгоритмы. Перекрестные помехи от других разговоров — еще одна форма шума. Телефонная компания использует 8-битное нелинейное кодирование mulaw, которое дает около 12 бит динамического диапазона. Дно Линия заключается в том, что вы никогда не можете рассчитывать на соотношение сигнал/шум более 45 дБ.

Уровни сигнала: -9 дБм средний уровень речи на наконечнике/кольце.
Речь зашкаливает до +4 дБм может быть измерено на телефоне, но все, что выше 0 дБм на центральном быть обрезанным. FCC требует, чтобы все телефонное аудиооборудование ограничивало речь. до -9 дБм, в среднем за 3 секунды. Подробную информацию см. в требованиях FCC Part 68.

Гибриды и телефоны
Сигнал на паре наконечник/кольцо является полнодуплексным, сбалансированным двунаправленным звуком. Этот дизайн позволяет сигналам передаваться на многие мили без дорогостоящего экранирования за счет подавления синфазного сигнала для устранения помех, наводимых на оба провода. Для отправки и получения звука через пару, вы должны использовать двухпроводную гибридную схему с четырьмя проводами, которая преобразует пару в отдельные пути передачи и приема звука. Громоздкие и дорогие гибридные трансформаторы в большинстве телефонов заменены микросхемами, выполняющими ту же функцию. Является ли это трансформатор или ИС, гибрид должен обеспечивать изоляцию не менее 1500 вольт и подавление скачков напряжения от ударов молнии.

Коммерческие гибридные ответвители обеспечивают знакомые аудиосоединения для полнодуплексной передачи и получать аудио. Основное различие между соединителями заключается в количестве трансгибридных соединений. потери или эхо от гибрида. Когда вы отправляете аудио в гибрид, часть аудио просачивается обратно в принимаемый звук, смешанный с голосом вызывающего абонента. Величина обратной утечки зависит от типа гибрида и от того, насколько хорошо он соответствует характеристикам телефонной линии.

В телефоне основной причиной плохого качества звука является микрофон трубки. Имейте в виду, что этот недорогой элемент микрофона рассчитан на долгие годы нахождения в непосредственной близости. плевки и крики, а также случайные падения на пол. В результате получается крепкий элемент со значительными искажениями, неровной кривой отклика и существенной динамической сжатие. Помимо микрофона, большинство телефонов хорошо работают с широким спектром состояние телефонной линии.

Существует множество аудиосоединителей, называемых интерфейсами телефонной трубки, которые заменяют телефонную трубку. телефона для отправки и получения звука. Эти интерфейсы работают с аналоговыми телефонами. а также цифровые телефоны PBX.

Выживание аналоговой линии?
Как ни странно, факсимильные аппараты и модемы сохранят доступ к аналоговым линиям даже в зданиях. с ISDN и цифровыми АТС. Кроме того, передача данных менее терпима к сжатию. алгоритмы, линейный шум и искажения, поэтому телефонная компания должна помнить об этом при рассмотреть вопрос о дальнейшем «сжатии» голосовых каналов или ослаблении передачи допуски оборудования.

Проблемы безопасности телефонных линий и проводов

Вернуться к статьям

об устранении неполадок телефона

Никаких особых мер предосторожности при подключении и отключении телефонов не требуется. от стандартных настенных домкратов. Как только вы перейдете от телефона потребительского уровня технологии в недрах вашей домашней телефонной системы, тем не менее, есть несколько предостережений.

  • Молния всегда опасна , поэтому избегайте делать любую проводку во время штормов. Здравый смысл всегда заключался в том, чтобы не в любом случае звоните по телефону во время опасной грозы.
  • Никогда не устанавливайте телефон во влажном месте! У вас есть все видели фильм где плохой парень бросает телефон в джакузи и убивает электрическим током какого-то плохого характерного актера. Планируйте все установки так, чтобы корпус телефона не может случайно упасть в раковину, ванну, бассейн или аквариум. Что касается беспроводных телефонов, вас не ударит током, если гарнитура падает в спа, но это испортит вам настроение.
  • Отключите линию, над которой вы работаете, пока вы не Готов протестировать установку. Верно, что нормальный напряжение в телефонных проводах, обеспечивающее гудок, не опасно. Это около 40 вольт постоянного тока с низкой силой тока. Сила тока обеспечивает «подтолкнуть» к электричеству. Хороший пример высокого напряжения, низкого Сила тока — это статический заряд, который вы получаете, шаркая ногами по нейлоновому ковру. затем прикосновение к дверной ручке или чьему-то носу. Заряд находится на поверхности кожу и не имеет «толчка», чтобы проникнуть в тело.

    Однако, когда звонит телефон, возникает серия скачков переменного тока высокого напряжения. по линиям, до 100 вольт, а это может быть опасно, особенно для люди с проблемами со здоровьем, кардиостимуляторы и т. д. И если телефонная компания думает, что ваш телефон занят, он будет звонить, даже если ваш телефон отключен!!

    Так что отключить линию просто — достаточно взять один телефон с крючка и подождите, пока телефонная компания не закончит свою предупредительную тираду. Затем продолжайте свою работу.

    ПОМНИТЕ: ОТСОЕДИНЕНИЕ ТЕЛЕФОНА НЕ ОСТАНАВЛИВАЕТ УСИЛЕНИЕ ЭЛЕКТРОСЕТИ, ЕСЛИ КТО-ТО ПОПЫТАЕТСЯ ВАМ ПОЗВОНИТЬ!!

  • Всегда используйте новый телефонный кабель при делаю установки . Ваша установка рассчитана на длительное время, и нет смысла повторно использовать старый кабель, который может иметь дефекты это повлияет на ваш телефонный прием. Плохой провод (или даже плохая вилка, розетка или телефон, если уж на то пошло) где угодно в вашей домашней системе может отключить все ваши телефоны!
  • Используйте правильные скобы. Стандартный кабель 3/16″ не каждый может себе позволить или не хочет.
