Как выбирается и подключается накладная розетка телевизионная

Виды телевизионных розеток

Специальная розетка для телевизора в последнее время находит все более широкое распространение. Ведь современные принципы строительства предполагают максимальное скрытие любых инженерных сетей.

И такие ТВ розетки хорошо вписываются в данную тенденцию. Но при выборе и монтаже таких, казалось бы, незамысловатых устройств, часто допускают серьезные ошибки, в связи с чем портится телевизионный сигнал и многие разочаровываются в современных технологиях. Поэтому в нашей статье мы рассмотрим не только то, как подключается розетка телевизионная накладная, но и выбор и схемы подключения таких розеток.

Содержание

  • Выбор ТВ розеток
  • Выбор схемы соединения ТВ розеток
    • Подключение ТВ розеток по схеме шлейфа
    • Подключение ТВ розеток по схеме звезды
  • Подключение телевизионных розеток
    • Подключение оконечной ТВ розетки
    • Подключение проходной ТВ розетки
  • Вывод

Выбор ТВ розеток

Прежде всего, остановимся на выборе. Ведь именно на этой стадии большинство наших граждан допускают принципиальные ошибки, а консультанты в магазинах либо не обладают должным уровнем знаний, либо просто не хотят им помочь.

Итак:

  • Прежде всего, вам необходимо определиться, скрытая или накладная ТВ розетка вам нужна. Это определяется исходя из способа монтажа и в принципе целиком зависит от ваших пожеланий и возможностей.
  • Следующим важным фактором выбора является тип розетки. Это может быть проходная или оконечная. Оконечная розетка представляет собой конечную точку на конце кабеля. Проходная розетка используется как оконечная и как место соединения для дальнейшего разветвления сети. Поэтому, если данная розетка является конечной точкой, то выбираем оконечную розетку. Если предполагается от этой розетки прокладывать сеть к другим розеткам, то приобретаем проходную розетку.

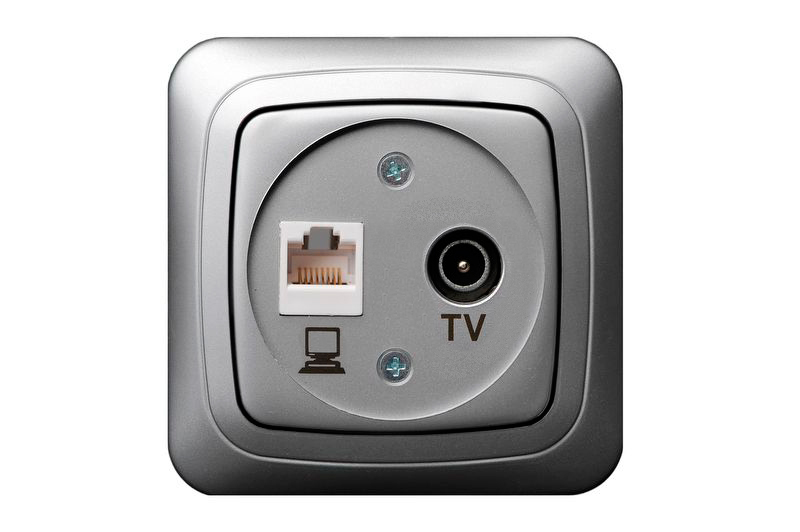

Выбираем ТВ розетку

  • Теперь определяемся, для какого типа соединений предназначена данная розетка. Ведь телевизионная накладная розетка может быть предназначена для соединения «звезда» или для подключения шлейфом. Пока оставим этот вопрос, схемы подключения телевизионных розеток мы рассмотрим ниже.
  • Теперь поговорим об уровне сигнала. Ведь в зависимости от диапазона частот, в котором способна работать розетка, зависит и возможность приема определенных сигналов. Так метровые волны подаются в диапазоне 30 – 300МГц, а дециметровые волны — в диапазоне 300 – 1000МГц. Уровень же сигнала вашей телевизионной розетки указан на упаковке и во многом зависит от типа разъёма розетки и стандарта согласно которого она изготовлена.

Обратите внимание! Каждая определенная розетка делается под определенный стандарт. Наиболее распространенным является EN50083­7, который регулирует параметры в диапазоне частот 30 – 2150МГц, стандарт DOCSIS v.2.0, который регулирует параметры в диапазоне частот 47 — 862МГц и, конечно, наш ГОСТ Р 52023 для частот 40 – 1000МГц.

  • Следующим важным параметром, который следует учесть при выборе розетки, является падение уровня сигнала на розетке. Данный параметр также должен быть указан на розетке. Обычно для оконечных он колеблется от 1 до 2 дБ, а для проходных от 10 до 15 дБ. Этот параметр особенно важен при монтаже розеток по схеме шлейфа.

Обратите внимание! Согласно стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 57 – 74 дБ, а согласно ГОСТ 28324-89 сигнал в 57 – 83дБ. Некоторые кабельные провайдеры доводят данный показатель до 95 дБ, но целесообразность и цена такого решения вызывают сомнения, ведь это может привести даже к падению качества сигнала.

Выбор схемы соединения ТВ розеток

Как мы уже отмечали выше, на данный момент существует два основных вида соединения ТВ розеток. Это «звезда» и соединение шлейфом, или, как его еще называют, проходная схема.

Последний вариант можно использовать только для подключения аналогового телевидения, ведь уровень падения сигнала в нем достаточно велик.

Подключение ТВ розеток по схеме шлейфа

Для подключения по схеме шлейфа используются проходные розетки и только последняя телевизионная розетка накладная может быть оконечного типа. Каждая последующая розетка запитывается от предыдущей, что значительно сокращает расход кабеля и упрощает монтаж.

На фото представлена схема подключения шлейфом

  • Главным недостатком такого соединения является уровень падения сигнала. И чем больше розеток в шлейфе, тем больше уровень падения. Поэтому применять данный способ для подключения более чем 5 розеток не рекомендуется.
  • Чтоб снизить потери уровня сигнала при данном типе соединения, рекомендуют применять качественный кабель, а также приобретать розетки с F разъёмом, который обеспечивает более высокое качество.
  • В качестве положительного момента стоит отметить, что большинство современных телевизоров содержат собственные системы усиления сигнала, которые позволяют не только усиливать, но и регулировать уровень сигнала.

Подключение ТВ розеток по схеме звезды

В схеме подключения «звезда» все розетки должны быть оконечного типа. Запитываются они от специального сплиттера, который в зависимости от ваших пожеланий может иметь любое четное количество выходов.

Если уровень сигнала для питания сплиттера недостаточный, то перед ним устанавливают усилитель, который обеспечивает должный уровень сигнала на подаче.

Схема подключения ТВ розеток звездой

  • Данная схема нашла наиболее широкое применение. Ведь она обеспечивает высокий уровень сигнала как для аналогового, так и цифрового телевидения. При поступлении на сплиттер сигнала низкого качества в схеме возможно предусмотреть усилитель на питающем телевизионном кабеле.
  • При данной схеме каждый телевизор и розетка будут получать практически одинаковый уровень сигнала. При этом помехи, выдаваемые телевизором, не будут оказывать практически никакого влияния на другие подключенные телевизоры.

Обратите внимание! Достаточно часто на различных форумах можно увидеть совет о необходимости демонтажа всей электроники в ТВ розетке. Как объясняют «горе специалисты», это приведет к снижению уровня потерь в розетке. Но это совсем не так. Дело в том, что каждый телевизор выдает в сеть помехи, которые могут проявляться в виде наложенного изображения на соседних телевизорах. При этом, если работает сразу несколько ТВ, уровень помех увеличивается. Дабы не допускать этого и предназначены специальные сопротивления.

  • К недостаткам такой схемы наша инструкция относит больший расход кабеля, а также необходимость большего количества штроб. Ведь чтобы в телевизионном кабеле не возникло помех, их рекомендуется прокладывать отдельно от силовой проводки. Кроме того, не рекомендуется совместная прокладка подходящего и отходящего кабеля от сплиттера.

Подключение телевизионных розеток

Если вашу ТВ розетку вы собрались подключать своими руками, то данная процедура не должна у вас вызвать трудностей. Проще всего подключить оконечную розетку, но и проходная не должна вызвать у вас проблем. Но чтобы исключить любые вопросы, давайте разберем каждую из этих розеток отдельно.

Подключение оконечной ТВ розетки

Оконечная ТВ розетка может быть накладного или скрытого типа. Если у нас применяется скрытый способ прокладки, то предварительно необходимо выполнить работы по монтажу закладной части розетки.

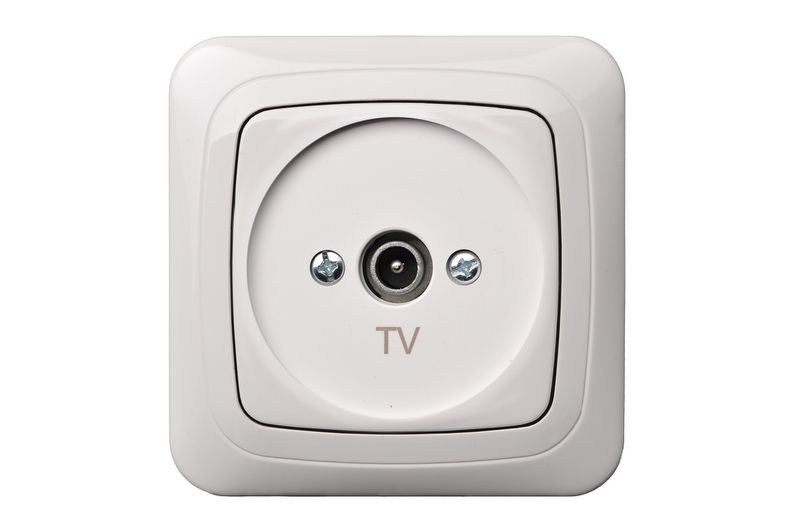

Подключение оконечной ТВ розетки

Итак:

  • Прежде всего, нам следует вскрыть розетку. В зависимости от модели лицевая часть розетки может крепиться на винтах или зажимах. Первый вариант более долговечен, но в связи с тем, что вскрывать розетку нам необходимо только при монтаже, данный вопрос не принципиален.
  • Теперь следует разделать кабель. Дабы видео-сигнал был должного уровня, сделать это следует правильно. Для этого сначала зачищаем кабель до основной медной жилы, а затем дальше по длине выполняем зачистку до оплетки.
  • Разные виды розеток имеют разные способы крепления. Некоторые имеют зажимное, некоторые винтовое крепления кабеля. Как не парадоксально, второе — более предпочтительно, так как при зажимном способе крепления со временем не будет происходить отпуска контактов.
  • После закрепления провода закрываем лицевую панель розетки, и можно осуществлять проверку.

Подключение проходной ТВ розетки

Если предполагается проходная розетка и телевизор будет подключаться к ней и последующим точкам, то принципы монтажа в целом практически идентичны варианту подключения оконечной розетки. Исключение составляет только подключение телевизионного кабеля, идущего к следующей розетке. Поэтому мы рассмотрим только данную процедуру.

Подключение проходной ТВ розетки

  • Итак, мы подключили приходящий кабель так же, как и в варианте оконечной розетки. Не выполняем только пункт по установке лицевой панели.
  • Теперь выполняем зачистку кабеля, идущего к следующей розетке. Делаем это особенно тщательно, ведь именно здесь переходные сопротивления дают наибольшее падение уровня сигнала.
  • Производим подключение отходящего кабеля. Его крепление обычно выполнено по тому же принципу, что и крепление питающего кабеля. При этом обращаем особое внимание на то, чтобы проводки оплетки не касались основного медного проводника кабеля.
  • После этого можем производить подключение последующей розетки на отходящем кабеле и производить опробование нашей телевизионной сети.

Вывод

Казалось бы, вопрос подключения ТВ розетки не так уж сложен. Но как видите, он тоже содержит немало нюансов. На них часто не обращают внимания и затем грешат на кабельщиков, обвиняя их в плохом сигнале. Но достаточно часто проблема кроется в нашей квартирной разводке, и выполнение правил, описанных в нашей статье, позволит вам избежать этого.

Розетки телевизионные накладные в Электростали: 429-товаров: бесплатная доставка, скидка-19% [перейти]

Партнерская программаПомощь

Электросталь

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Электротехника

Электротехника

Сельское хозяйство

Сельское хозяйство

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

ТВ-розетка оконечная накладная Werkel Gallant звезда, цвет чёрный с серебром applicationId: Step

В МАГАЗИН

ТВ-розетка оконечная накладная Lexman First шлейф,цвет дуб беленый applicationId: Step

В МАГАЗИН

ТВ-розетка оконечная накладная Werkel Gallant звезда, цвет белый applicationId: Step

В МАГАЗИН

ТВ-розетка одиночная накладная Schneider Electric Этюд, цвет белый applicationId: Step

В МАГАЗИН

ТВ-розетка оконечная накладная Werkel Gallant звезда, цвет слоновая кость applicationId: Step

В МАГАЗИН

ТВ-розетка проходная накладная Lexman First шлейф, цвет дуб белёный applicationId: Step

В МАГАЗИН

ТВ-розетка оконечная накладная Lexman First шлейф, цвет бежевый applicationId: Step

В МАГАЗИН

ТВ-розетка накладная Legrand Quteo звезда, цвет дерево applicationId: Step

В МАГАЗИН

ТВ-розетка оконечная накладная Makel Siva Ustu шлейф, цвет кремовый applicationId: Step

В МАГАЗИН

ТВ-розетка проходная накладная Lexman First шлейф, цвет белый applicationId: Step

В МАГАЗИН

ТВ-розетка оконечная накладная Lexman First шлейф,цвет белый applicationId: Step

В МАГАЗИН

ТВ-розетка одиночная накладная Schneider Electric Этюд, цвет кремовый applicationId: Step

В МАГАЗИН

ТВ-розетка накладная Legrand Quteo звезда, цвет белый applicationId: Step

В МАГАЗИН

ТВ-розетка проходная накладная Lexman First шлейф, цвет бежевый applicationId: Step

В МАГАЗИН

ТВ-розетка накладная Legrand Quteo звезда, цвет слоновая кость applicationId: Step

В МАГАЗИН

Розетка телевизионная TV Nemliyer белый проходная IP44 накладной монтаж (Makel), арт. 18307 Тип:

ПОДРОБНЕЕ

Розетка телевизионная спутниковая R/TV/SAT Лизетта коричневый проходная пластик накладной монтаж (Bironi), арт. B1-304-22

ПОДРОБНЕЕ

Розетка телевизионная SE Blanca, накладная, 1 дБ, IP20, белая, BLNTA000011 Тип: розетка, Цвет:

ПОДРОБНЕЕ

Розетка тв телевизионная TV белая накладная UNIVersal Ориентация монтажа: вертикальная

ПОДРОБНЕЕ

Розетка телевизионная спутниковая R/TV/SAT Лизетта белый проходная керамика накладной монтаж (Bironi), арт. B1-304-01

ПОДРОБНЕЕ

Розетки телевизионные

IN HOME Розетка TV BOLLETO накл. 7027 бел. ASD / IN HOME 4680005959815 Тип: антенное гнездо, Цвет:

ПОДРОБНЕЕ

Розетка Белая Телевизионная TV Накладная,Makel,45107 Производитель: MAKEL

ПОДРОБНЕЕ

Розетка телевизионная накладная Nilson Themis 26281032 цвет клен Производитель: Nilson

ПОДРОБНЕЕ

ТВ-розетка одиночная накладная Schneider Electric Этюд, цвет белый Тип: розетка, Цвет: белый,

ПОДРОБНЕЕ

ТВ-розетка одиночная накладная Schneider Electric Этюд Ориентация монтажа: вертикальная

ПОДРОБНЕЕ

ТВ-розетка одиночная накладная Schneider Electric Этюд, цвет белый Производитель: Systeme Electric,

ПОДРОБНЕЕ

Розетка телевизионная SE Blanca, накладная, 1 дБ, IP20, цвет ясень, BLNTA000015

ПОДРОБНЕЕ

Розетка телевизионная накладная IEK Glory РТВ20-ХБ, 5 — 862 МГц, белая

ПОДРОБНЕЕ

ЭлектротехникаЭлектроаппараты, щитовое оборудование и арматураВилки и розеткиРозетки телевизионныеРозетки телевизионные накладные

Где разместить розетку для телевизора с настенным креплением

  • 4 января 2022 г.
Table of Contents

Многие люди не понимают, где должна располагаться розетка для настенного телевизора.

Большинство людей просто пользуются близлежащими розетками, но они могут вызвать такие проблемы, как свисающие провода, которые не только выглядят некрасиво, но и могут быть небезопасными.

Краткий обзор

В этом посте мы обсудим, где лучше всего разместить электрическую розетку для настенного телевизора.

Мы также предоставим пошаговые инструкции о том, как установить новую розетку для телевизора, используя питание от существующей розетки.

Итак, без лишних слов, приступим.

Лучшее место для электрической розетки для настенного телевизора

Очевидно, идеальным местом для электрической розетки было бы место, где шнур питания можно спрятать за телевизором.

Значит, конечно, розетка должна быть за настенным телевизором.

Однако где именно за настенным телевизором он должен быть?

Многие думают, что установка розетки прямо по центру телевизора — хорошая идея, но на самом деле это худшее место, которое может быть. Это связано с тем, что розетка прямо в центре будет мешать большинству креплений для телевизоров.

Лучшее место для электрической розетки — на 1–2 дюйма ниже верхнего края телевизора.

В этом месте вся электропроводка будет скрыта за телевизором, а также крепление для телевизора не будет мешать розетке.

Но что, если у вас нет розетки в этом конкретном месте?

Ну, вы всегда можете сделать что-то своими руками и установить…

Как установить электрическую розетку, используя существующую розетку?


(Пошаговое руководство)

В этом посте мы не будем подробно рассказывать о том, как закрепить телевизор на стене, поскольку этот пост не об этом.

В этом учебном разделе мы обсудим, как можно установить еще одну электрическую розетку в стене и использовать питание от существующей розетки для питания телевизора.

Обратите внимание, что эти инструкции применимы только к гипсокартону с деревянными стойками.

Мы предоставили инструкции для этого типа стены в этом посте, потому что это самый распространенный тип стены, который можно найти в большинстве домов в США.

Необходимые инструменты и расходные материалы

Перед началом установки рекомендуется сначала купить и собрать все инструменты и расходные материалы.

Инструменты и расходные материалы, которые вам понадобятся для этой работы, обычно не лежат у вас дома. Вам придется пойти купить их.

Следовательно, мы настоятельно рекомендуем сначала купить и собрать все, прежде чем начинать установку, так как это будет намного эффективнее.

Инструменты и расходные материалы, которые вам потребуются для установки новой электрической розетки:

  • Встраиваемый удлинитель электропитания
  • Вытягиватель рыболовной ленты
  • Пила для гипсокартона
  • Карандаш или маркер 900 04
  • Лента
  • Отвертка A
  • Различные болты и винты (поставляются с удлинителем)

Когда все собрано, можно начинать процесс установки.

Процесс установки

Прежде чем приступить к установке новой розетки, мы рекомендуем вам снять телевизор с крепления, чтобы процесс был намного проще.

Вы не хотите, чтобы телевизор мешал, когда вы пытаетесь установить розетку.

Чтобы установить новую электрическую розетку за телевизором, выполните следующие действия:

Шаг 1: Осмотрите компоненты купленного вами встраиваемого блока питания.

Встраиваемый в стену блок питания имеет 2 розетки , которые соединяются друг с другом за стеной.

Нижняя розетка подключается к существующей розетке и использует ее электроэнергию для питания верхней розетки.

Верхняя розетка затем будет использоваться для питания вашего телевизора. Важно, чтобы вы ознакомились с тем, как работает расширитель питания, чтобы вам было легче его установить.

Шаг 2: Начертите 2 контура для 2 розеток на стене.

Верхняя розетка будет находиться в месте, которое мы обсуждали выше (1–2 дюйма ниже от верхнего края вашего телевизора), а нижняя розетка будет прямо под ней и рядом с существующей розеткой.

Обратите внимание, что нижняя емкость должна находиться на высоте не менее 6 дюймов от земли. Кроме того, убедитесь, что две розетки находятся между одними и теми же стойками внутри стены.

Это значительно упрощает процесс подключения.

Шаг 3: Используйте пилу для гипсокартона , чтобы вырезать 2 прямоугольника по контурам, которые вы сделали для 2 сосудов.

Медленно вдавливайте пилу в стену, пока она не сломается с другой стороны. Используйте стабильное и прямолинейное движение пилы, чтобы разрезать стену и сделать два прямоугольника.

Шаг 4: С помощью съемника липкой ленты протяните через стену все кабели , необходимые для телевизора . Это могут быть шнуры аудио/видео, кабели HDMI и т. д.

Это можно легко сделать, протолкнув съемник через верхний приемник и вытащив его из нижнего.

После того, как вы вытащили рыболовную ленту из нижнего гнезда, прикрепите к ней все соответствующие кабели , а затем протяните ее обратно через отверстие в верхнем гнезде.

Убедитесь, что разъем питания двух розеток также продет через стену.

Провода успешно вставлены в вашу стену.

Важное примечание: Нельзя протягивать шнур питания через стену, так как это противоречит правилам техники безопасности.

Все остальные провода можно продеть через стену

Шаг 5: После того, как все провода протянуты через стену, следующим шагом будет подключение разъема питания между двумя розетками.

Для начала необходимо найти разъем питания на задней стороне верхней розетки.

Найдя его, соедините его с разъемом питания, который вы вытащили из нижнего гнезда на последнем шаге.

После того, как они будут надежно закреплены друг с другом, между двумя розетками может проходить электричество.

Шаг 6: Перед тем, как окончательно ввинтить 2 розетки в стену, необходимо провести через них провода.

Это можно легко сделать, найдя отверстия в двух емкостях с пластиковыми и/или резиновыми защитными кожухами.

Эти отверстия предназначены для ваших проводов. Вставьте концы этих проводов в отверстия обеих розеток, пока не получите достаточную длину всех проводов, торчащих из них.

Учтите, что это необходимо сделать до того, как вы окончательно прикрутите обе розетки к стене.

Шаг 7: Используйте отвертку , чтобы ввинтить обе розетки в гипсокартон.

Сначала просверлите в стене отверстия для шурупов с помощью дрели. Отверстия должны быть немного меньше длины винтов, чтобы они подходили должным образом.

После того, как вы вкрутите 2 разъема, ваша работа почти завершена.

Шаг 8: Используйте существующую электрическую розетку для питания нижней розетки с помощью электропроводки.

Простой соединительный кабель питания подойдет для этой работы, и как только это будет сделано, существующая розетка теперь сможет подавать питание на нижнюю розетку.

Поскольку нижняя розетка соединена с верхней розеткой, верхняя розетка также будет иметь питание.

Шаг 9: Снова установите телевизор и подключите кабель питания к верхней розетке.

Вы можете использовать стяжки или что-то подобное, чтобы обернуть дополнительный провод и прикрепить его к задней панели телевизора, чтобы скрыть его.

Если вам повезет, у вашего телевизора может быть небольшой крючок или петля, на которые можно повесить лишний провод, чтобы спрятать его.

Подведение итогов…

Мы надеемся, что теперь вы лучше понимаете, где должна располагаться розетка за настенным телевизором.

Имейте в виду, что электрическая розетка должна находиться в легкодоступном месте, но при этом она должна быть достаточно скрыта, чтобы скрыть кабель питания.

Если у вас есть какие-либо вопросы о процессе, сообщите нам об этом в комментариях ниже.

Адам Ф.

Эксперт по аудио/видео и домашнему кинотеатру, специализирующийся на предоставлении четких и кратких обзоров всего и вся Аудио и видео. От телевизоров, креплений для телевизоров, звуковых панелей и проводки я сосредоточен на предоставлении экспертных знаний во всем, что связано с аудиовизуальными средствами.
