Как выбрать нагревательный элемент стиральной машины ТЭН: причины поломки
Стиральные автоматические машины обычно подключают к водопроводу, канализации и электросети. Впрочем, им требуется только холодная вода, так как воду они нагревают сами, при помощи встроенного ТЭНа.
Тэн – это нагревательный элемент в стиральной машине.
Он нагревает воду до нужной температуры, которая запрограммирована в машинке.
Из этой статьи вы узнаете о том, что такое ТЭН и принцип его работы.Также Вы узнаете о том, как правильно выбрать ТЭН при покупке, как его проверить и установить на своё место.
Содержание
- Как работает ТЭН в стиральной машине (принцип действия)
- Конструкция
- Мощность
- Как проверить причину поломки ТЭНа
- Месторасположение ТЭНа в стиральной машинке
- Как выбрать новый нагревательный элемент для стиральной машинки
- Форма
- Крепежная система
- Другие параметры
- Где купить нагревательный элемент для стиральной машины
Как работает ТЭН в стиральной машине (принцип действия)
Советы по монтажу одинаковы почти для всех машинок автоматов, потому что их устройство очень похоже друг на друга.
Если ТЭН поломался, то дальнейшая работа стиральной машины становится невозможной – она прекращает выполнение программы и показывает ошибку.
Конструкция
В автоматической стиральной машине ТЭН представлен в виде трубчатой конструкции, которая отвечает за подогрев воды. В середине этой конструкции находится тонкий проводничок, выполненный из особого сплава, который обладает высоким сопротивлением и способен нагреваться до высокой температуры без разрушения. От стальной наружной оболочки спиралька изолирует диэлектрический материал с высокой теплопроводимостью.
К контактам подпаиваются концы спирали, и на них подаётся питающее напряжение. Чаще всего тут же располагается термоэлемент, который отвечает за измерение температуры воды в бачке стиральной машинки. Когда идёт запуск какой-либо программы, на ТЭН из управляющего блока подаётся питающее напряжение, он нагревается сам и начинает подогревать воду. Как только заданная температура будет зафиксирована датчиком, управляющий блок выключит нагревательный элемент и нагрев воды прекратиться.
Мощность
Иногда мощность элементов нагрева доходит до 2,2 КВт. Чем сильнее ТЭН,тем быстрее в машине нагреется вода, и тем быстрее начнётся стирка. Также очень важно, что ТЭНы обладают высокой инерционностью и сопротивлением, поэтому они почти не реагируют на скачки в электросети. Повышенное кратковременное напряжение в сети не оказывает видимого влияния на проводник, находящийся внутри ТЭНа. Благодаря этому срок службы нагревательных элементов увеличивается.
Как проверить причину поломки ТЭНа
Как уже упоминалось, отличительной особенностью ТЭНов является их надёжность. Поэтому из строя они чаще всего выходят по следующим причинам:
- Откладывание накипи.
- Заводской брак.
К сожалению, застраховаться от брака, выпущенного на заводе невозможно, но если у вашей машины ещё не истёк гарантийный срок, то её можно просто отдать в сервисный центр и подождать пока её не отремонтируют.
Кстати, при покупке машины тщательно проверяйте правильность заполнения документов и гарантийных талонов (наличие печатей и т.
п.). Самым же ужасным врагом ТЭНов является накипь. Оседая на внешней части корпуса, она препятствует передаче тепла в воду. За счёт того, что у накипи низкая теплопроводность, она провоцирует перегрев ТЭНа. В результате перегрева ТЭН может сгореть. Чтобы этого не произошло, необходимо использовать антинакипин
Также возникновение накипи опасно тем, что способствует образованию ржавчины на металлической оболочке нагревательного элемента стиральной машины.
В результате этого его целостность нарушается и возникает опасность короткого замыкания. Именно поэтому с накипью необходимо бороться активно.
Перед тем как полностью заменять ТЭН на новый, нужно для начала его проверить.
Для этого у вас должны быть все необходимые инструменты, а в основном омметр или же мультиметр, в котором будет режим омметра. Вам необходимо проверить нагревающую нить на наличие сопротивления, а также убедиться в том, чтобы не было утечки на корпус стиральной машинки.
И кстати, по поводу утечек. Когда у нагревательного элемента нормальное состояние, то омметр обязан показывать, что сопротивления там нет. Процесс проверки осуществляется замером контактов на наличие сопротивления и корпусом. Омметр самостоятельно переведется на наибольший допустимый предел свой работы (сможет измерять десятки и даже сотни МОм).
Также необходимо проверить модуль управления на наличие подачи питающего напряжения – для этого вам нужно приобрести вольтметр или же взять мультиметр с режимом вольтметра (переменного тока) и закрепить его на контактах нагревательного элемента. После того как щупы оказались на контактах, следует запустить любую программу и ждать, когда придет напряжение. Если напряжения нет, то необходимо проверять модуль управления.
Если сопротивление между корпусом и контактами нагревательного элемента очень низкие, то стоит прекратить пользоваться данной стиральной машинкой, в противном случае вы можете быть поражены электрическим током.
Месторасположение ТЭНа в стиральной машинке
Для того, чтобы найти нагревательный элемент вам нужно снять заднюю панель. Как только сняли и отложили крышку назад, вы сможете увидеть бак из пластика внизу, которого будут располагаться контакты ТЭНа, а также контакты датчика температуры. В некоторых случаях контакты нагревательного элемента располагаются сбоку, поэтому вам придется снимать боковые панели, чтобы до них добраться.
Если вы нашли контакты нагревательного элемента в верхней части, то это не те контакты, которые вам нужны. Это нагревательный элемент сушки, который сейчас нам неинтересен, однако и его стоит проверить, а он проверяется также как и ТЭН для воды.
Для того, чтобы измерять сопротивления, нет надобности снимать сам ТЭН. Также недалеко от ТЭНа или же между его контактами вы сможете обнаружить контакты датчика температуры.
Поменять нагревательный элемент не составит труда. Вам необходимо открутить и достать нерабочий элемент, заменив его новым образцом.
После того, как все крепежа закручены, нужно проверить бак на герметичность.
Как выбрать новый нагревательный элемент для стиральной машинки
Нагревательные элементы в основном отличаются своей формой.
Форма

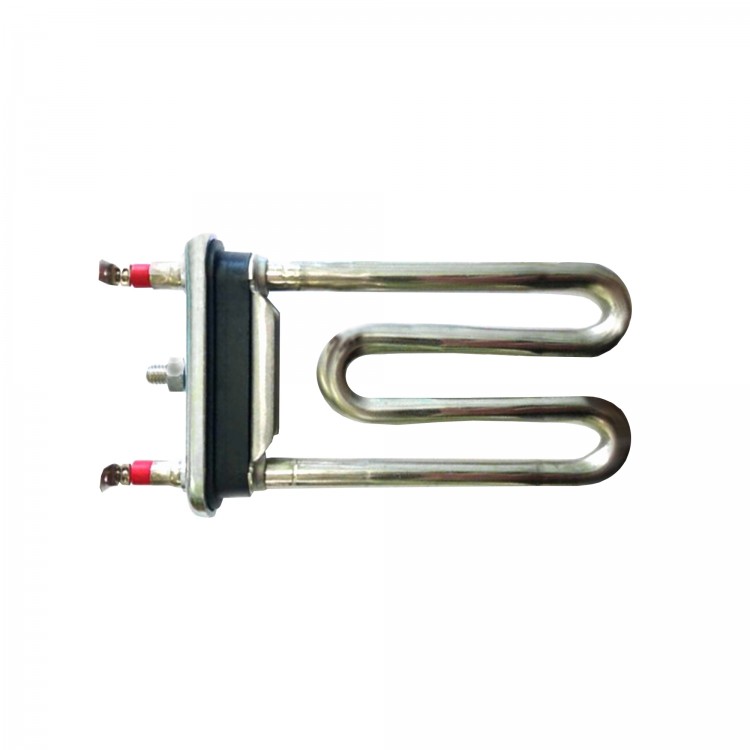

Самые востребованные это U-образные и W-образные нагревательные элементы.
У всех ТЭНов контакты располагаются сзади.
Также вам могут повстречаться ТЭНы в виде сердечка. Могут быть и спиральные нагревательные элементы, вспомните старые электрические чайники и самовары.
Крепежная система
Помимо формы, нагревательные элементы могут отличаться по способу подключения и крепления – крепёж и клеммы могут иметь разнообразную форму. Крепеж представлен в виде штуцеры с различного диаметра фланцами. Это же относиться и к контактам групп, у которых соединены шайбы с проводками.
У нагревательных элементов также могут располагаться специальные предохранители и датчики температуры, которые смогут защитить элементы от перегрева, что является довольно частым явлением в результате появления накипи.
Эти контактные группы находятся вблизи контактов нагревательного элемента.
Из-за этого подобрать аналог нагревательного элемента для своей стиральной машинки очень сложно.
Лучшим вариантом будет приобретение точно такого же ТЭНа, как ваш старый, с таким же подключением и крепежом.
Однако если у вас не получилось купить идентичную модель, то вам нужно хорошенько постараться, дабы подключить новый нагревательный элемент к проводкам и герметизировать место, где он будет установлен.
Другие параметры
Также необходимо учитывать мощность нагревательного элемента, прежде чем покупать его. Параметры старой модели и нового образца должны быть равны – таким образом, все программы стирки будут также отлично справляться со своей работой, будет выполняться быстрый нагрев воды, и не будет никаких ошибок при проверке системы самодиагностики.
Если ваша стиральная машинка довольно-таки старая, и найти новые элементы проблематично, то вам стоит обратить свой взор на модели нагревателей совместимые со старыми.
Конечно, подключать и устанавливать их довольно-таки сложно, однако это будет намного проще, нежели чинить всю стиральную машинку.
Где купить нагревательный элемент для стиральной машины
Когда вы сами пытаетесь починить свою стиральную машинку, то это считается как экономичный вариант в плане денежных средств. Так как поиск новый деталей для стиральной конструкции – это сложная работа, ведь детали не продаются в магазинах бытовой техники. Но решить такие проблемы можно, следует лишь только заказать необходимые элементы в сервисном центре или же интернете, однако имейте в виду, что они будут очень дорого вам обходиться.
Самый оптимальный и действенный вариант покупать нагревательные элементы и прочие детали для стиральной машинки в интернет магазинах, которые торгуют такими запчастями.
Их найти не составит труда. Просто вбейте в любую поисковую систему следующие слова: (нужная деталь, в нашем случае необходимая вам модель нагревательного элемента) для стиральной машинки (вашей модели).
ТОП магазинов стиральных машин и бытовой техники:
- mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
- holodilnik.ru – Недорогой магазин бытовой техники.
- techport.ru — выгодный современный интернет магазин бытовой техники
- citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
- ru.aliexpress.com— запчасти для стиральных машин
ТЭН для стиральной машины – описание, неисправности, замена
ТЭН – это нагревательный элемент.
Его задача нагревать воду до необходимой температуры в стиральной машине. В разных моделях машинок он может быть расположен по-разному. В некоторых он находится с лицевой стороны, в других с тыльной. В обоих случаях нагревательный элемент крепится в нижней части бака. И к нему идут два провода.
Когда стиральная машина вдруг не стала греть воду, первым делом необходимо проверить работоспособность ТЭНа. Ведь его поломка – одна из самых частых неисправностей в этом виде бытовой техники. Нагревательный элемент выходит из строя из-за того, что контактирует с жесткой водой. При ее регулярном нагреве он покрывается накипью. И именно накипь является одной из основных причин поломки.
Сломался ТЭН – как поменять?
Для начала вам необходимо проверить, отключена ли электроэнергия в стиральной машине. Для ее отключения достаточно выдернуть вилку из розетки.
Затем нам необходимо снять крышку стиральной машины. Чаще всего ТЭН расположен сзади.
И это делается просто. Так как в большинстве моделей задняя крышка легко снимается при необходимости. Она крепится всего на четырех болтах или саморезах.
Если же в вашей машинке он расположен спереди, то придется повозиться.
Для снятия передней стенки корпуса вам будет нужно снять фиксирующий манжету хомут. Обычно он снимается при помощи круглогубцев либо отвертки, в зависимости от того, какой тип хомута использован. Затем вам нужно заправить манжету внутрь барабана, чтобы она не мешалась. После этого снимается блокировка люка. Она фиксируется на двух болтах.
Так же нам понадобиться снять панель управления. Для этого сначала снимем крышку (верхнюю часть корпуса) стиральной машины. Она крепится с задней стороны двумя болтами. Удалив эти болты, мы сможем выдвинуть крышку из пазов. Для этого нужно толкнуть крышку с передней стороны назад. После чего она легко снимется. Затем достанем пластиковый лоток дозатора из бункера. Далее открутим фиксирующие винты и положим панель управления наверх так, чтобы она не мешала дальнейшей работе.
Затем снимем нижнюю панельку. В некоторых моделях она крепится болтами, в других защелками. Возможно, за ней будут винты, которые тоже нужно будет открутить. После всего этого мы наконец-то можем снять переднюю стенку стиральной машины.
Замена ТЭНа

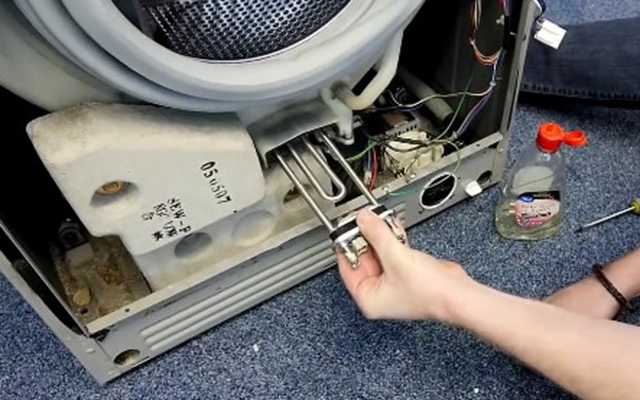

Теперь извлечем ТЭН. Как мы уже писали выше, тэн находится в нижней части бака. И для начала вам понадобиться снять с него провода.
Если вы боитесь забыть, куда какие провода крепятся, то можете предварительно сфотографировать их положение на телефон или фотоаппарат. Затем снимайте клеммы с видимой части нагревательного элемента стиральной машины.
После этого вам нужно открутить фиксирующую гайку, которая находится посреди ТЭНа. Снимать ее не нужно. Нужно лишь открутить по максимуму, но так, чтобы она еще держалась на окончании резьбы. Затем ее вместе с торчащей шпилькой нужно вдавить внутрь. Возможно, для этого вам понадобиться постучать по ней молотком.
Далее вы можете достать ТЭН.
Для этого вам может понадобиться поддеть его при помощи шлицевой отвертки или ножа. После того, как вы извлекли старый сломанный ТЭН вы можете убрать его в сторону и установить новую деталь. Собирается все точно так же, но в обратном порядке.
Видео для тех, у кого ТЭН расположен с фронтальной стороны машинки
Для тех, у кого нагревательный элемент находится спереди (чаще всего в машинках Bosch) мы подготовили специальное видео для того, чтобы наглядно продемонстрировать весь процесс замены ТЭНа своими руками. Оно на английском языке, но перевод особо и не понадобиться. Нужно просто повторять все то, что делает мастер. И будет вам счастье! Смотрите видео и делайте замену тэна своими руками:
Видео для тех, у кого нагревательный элемент находится с тыльной стороны стиральной машины
Теперь для других наших читателей, тех, у кого модель машинки подразумевает наличие ТЭНа с задней стороны, что, кстати, более распространено в России, мы тоже подготовили видео.
Вам повезло больше. И вам не придется снимать переднюю стенку машинки. Ведь это дольше и сложнее, чем просто открутить несколько болтов на задней и снять ее. Добраться до нагревательного элемента тут не составит проблем.
После этого вам лишь понадобиться снять провода и открутить гайку. Так же гайку можно не совсем скручивать, а оставить ее на конце резьбы. Затем тоже нужно будет вдавить шпильку внутрь и извлечь ТЭН. Положение проводов вы тоже можете заранее сфоткать при необходимости. Это поможет вам запомнить, куда какой провод крепить при обратной сборке. Смотрите видео с заменой нагревательного элемента стиральной машины:
Где купить ТЭН?
Если вы задались вопросом, а где же купить ТЭН? То мы вам поможем. Для покупки ТЭНа вы можете обратиться в любой сервисный центр, обслуживающий марки машинок, аналогичные вашей. Так же вы можете обратиться по объявлению в газете о продаже запчастей.
Мы не рекомендуем приобретать детали, бывшие в употреблении. Ведь новый ТЭН стоит достаточно не дорого.
И самый простой способ приобрести ТЭН – это найти продавца при помощи интернета. Для этого откройте любой поисковик. Можете воспользоваться самыми популярными вариантами, а точнее Яндексом или Гуглом.
После этого вбейте в поисковой строке что-то типа: «купить ТЭН в Москве». Если ваш город не Москва, тогда замените слово «Москва» на название вашего города. И нажмите клавишу «Enter». После этих действий вы увидите поисковую выдачу. Это те сайты, которые на взгляд поисковика наиболее соответствуют вашему запросу. Покликайте на них, ознакомьтесь со стоимостью ТЭНов и выбрав подходящий вам интернет-магазин, позвоните и закажите нагревательный элемент для вашей стиральной машинки. Скорее всего, при общении по телефону вам понадобиться назвать модель вашей машинки.
Если вдруг необходимого вам ТЭНа у данного продавца не оказалось, то звоните следующему.
Желаем вам удачной замены неисправной детали. И чтобы ваша стиральная машина служила вам хорошо. И долго радовала качественной работой и чистым приятно пахнущим бельем. Продолжайте изучать наш сайт, здесь вы найдете много интересной и полезной информации. И удачного дня!
- Поделитесь своим мнением — оставьте комментарий
Замена нагревательного элемента стиральной машины Bosch Avantixx 7
- Убедитесь, что машина отключена от сети
org/HowToDirection»>В машине не должно быть воды. Вода попадет в корпус, если снять нагревательный элемент, и потенциально может полностью разрушить машину.
Оставьте машину отключенной от сети на некоторое время, чтобы конденсаторы разрядились. Предупреждение : это не совсем надежный метод разрядки конденсаторов. Они все еще могут содержать значительный заряд.
Перевести
Перевести
org/HowToDirection»>Предупреждение : область, отмеченная надписью read, содержит два конденсатора. Не прикасайтесь к чему-либо рядом с этой областью и не касайтесь кабелей, идущих от этой области и к ней.
Нагревательный элемент находится в зоне, отмеченной зеленым цветом
Лучше всего сфотографировать проводку нагревательного элемента, чтобы точно так же подключить новый нагревательный элемент.
Удалите все кабели, ведущие к нагревательному элементу
org/HowToDirection»>Отверните гайку головкой на 10 мм (это ослабит уплотнение нагревательного элемента)
Теперь можно осторожно вытащить нагревательный элемент. Если он застрял, вы можете использовать отвертку с плоской головкой, чтобы ослабить его
Перевести
Старый нагревательный элемент содержит датчик температуры . Этот датчик можно (осторожно) вытолкнуть и использовать с новым нагревательным элементом
.Вытолкнуть датчик температуры.
Предупреждение : не тяните за разъем кабеля, это может повредить датчик-
Теперь осторожно вставьте датчик температуры в отверстие нового ТЭНа
Предупреждение : не тяните за разъем кабеля, это может повредить датчикПеревести
Вставьте подготовленный нагревательный элемент в отверстие
Проверьте, свободно ли вращается барабан и нет ли скрежета
Если барабан не вращается свободно или слышен скрежет, необходимо отрегулировать нагревательный элемент
Затяните гайку с головкой на 10 мм, чтобы раздвинуть уплотнение
Используйте ранее сделанный снимок для подключения замененного нагревательного элемента
Перевести
Налейте немного воды в барабан и проверьте, не проходит ли вода через уплотнение нагревательного элемента
Закройте корпус машины (см. шаг второй)
org/HowToDirection»>Снова подключите машину к сети и запустите цикл стирки
Отключите машину от сети после цикла стирки
Теперь снова откройте машину и проверьте новый нагревательный элемент на наличие утечек
Если все сухо, машину можно снова закрыть и ремонт прошел успешно.
Перевести
Автор
с 2 другими участниками
Значки: 6
+3 еще значка
Машина не греет воду при стирке
Для тщательной стирки одежды и белья от грязи машина должна быть полностью исправна.
Если по каким-то причинам стиральная машина не греет воду, следует немедленно приступить к решению этого вопроса, так как это не только мешает машине полноценно стирать, но и часто свидетельствует о появлении критических поломок отдельных частей техники. Мы настоятельно не рекомендуем любые попытки устранить серьезные неисправности самостоятельно, так как это может привести к полной поломке устройства. Лучше сразу вызвать специалиста.
Если стиральная машина не греет воду при стирке, многие современные модели сразу выдают ошибку и перестают работать. Но в старых стиральных машинах-автоматах такого функционала нет, и чтобы убедиться, что машина не греет воду, нужно запустить цикл стирки при высокой температуре (выше +60°С). Через 30 минут после запуска проверьте стекло дверцы – если оно холодное, значит, ваша стиральная машина перестала греть воду и стирает в холодной воде. Само собой разумеется, что этот способ не подойдет для прибора с горизонтальной загрузкой – нужно просто открыть крышку и вручную проверить температуру слива (будьте осторожны, чтобы не обжечься).
Примечание: отсутствие нагрева может быть связано с неправильным выбором программы, а не с поломкой, так как некоторым программам (например, для стирки шерстяных вещей) просто не нужна горячая вода. Бывает и так, что машинка плохо или периодически греет воду. Эта проблема может быть связана с выходом из строя какой-либо детали – программатора или защитного элемента.
Возможные причины неисправности
Когда стиральная машина автомат плохо греет воду или вообще не греет, причина может быть следующая:
1. Неправильное подключение устройства, что приводит к постоянному забору и сливу воды. В этом случае необходимо переподключить шланги для забора и слива воды, строго следуя инструкции в руководстве пользователя или просто вызвать мастера.
2. Неисправность модуля управления (модуль управления или программатор), отвечающий за правильную работу всех узлов прибора. Программный модуль может выйти из строя по разным причинам, например, в результате регулярных скачков напряжения в электросети.
В некоторых случаях цепь можно отремонтировать, хотя чаще всего специалисты рекомендовали заменить модуль управления на новый.
3. Забита трубка датчика уровня воды. Потому что скапливается разный хлам, вода набирается до нужного уровня, а сигнала на подогрев нет. Чтобы устранить эту неисправность, нужно прочистить трубку.
Кроме того, при поиске ответов на вопрос, почему ваша стиральная машина не греет воду (стирка холодной водой) и что с этим делать, обратите внимание на текущее состояние еще двух частей машины – защитного элемента и термостата (датчика температуры).
Дефектный защитный элемент – причина отказа
Если ТЭН в стиральной машине не работает (не греет), на его корпусе можно обнаружить толстый слой накипи или механические повреждения. В первом случае попробуйте очистить защитный элемент от накипи, запустив цикл стирки и полоскания с пустым барабаном, а вместо моющего средства положите пару столовых ложек лимонной кислоты или специального чистящего средства.
Если это не помогло, скорее всего сгорел защитный элемент. Для проверки работоспособности элемента в оболочке измерьте его сопротивление с помощью тестера. Подсоедините защитный элемент к измерительному прибору, и если полученное значение соответствует расчетному значению сопротивления, то нагревательный элемент исправен. В противном случае требуется его замена.
Для продления срока службы защитного элемента мы рекомендуем использовать только качественные моющие средства и не превышать дозировку моющего средства. Если водопроводная вода жесткая, установите обтекаемый фильтр.
Еще одна причина выхода из строя может заключаться в износе проводов, ведущих к нагревательному элементу. Для устранения неисправности их нужно приварить или заменить.
Если причиной является датчик температуры
Во время работы прибора датчик контроля температуры (термостат) периодически включает и выключает нагреватель после достижения нужного температурного режима.
Однако при выходе из строя этой детали вода не нагревается.
Для проверки датчика температуры (термостата) стиральной машины используйте специальный прибор – мультиметр. Процедура проводится в несколько этапов:
– Термостат вынимается из корпуса машины;
– Сопротивление измеряется мультиметром;
– Датчик температуры опускается в горячую воду с последующим повторным измерением сопротивления;
– Сравниваются оба результата.
Если значения термостата стиральной машины в холодном и нагретом состояниях значительно различаются, значит, машина работает правильно, если нет – требуется замена.
