На какой высоте монтируются выключатели и розетки: нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Содержание

1. Высота установки выключателей от пола
2. Как устанавливали раньше
3. Существующие евростандарты стандарты: есть ли такое понятие?
4. На каком расстоянии от пола вешают выключатели и розетки
5. В кухне и ванной
6. В детской комнате и спальне
7. В коридоре и гостиной
8. Удобство и практика: советы по установке
9. Полезное видео

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

[stextbox id=»info»]В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003. [/stextbox]

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

[stextbox id=»info»]Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни. [/stextbox]

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

• составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
• на схеме пометить расположение бытовых приборов, записать их мощность;
• отметить места, где имеется газопровод и водопровод;
• отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

[stextbox id=»info»]После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки. [/stextbox]

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Рассмотрим на какой высоте устанавливаются розетки и выключатели

Монтируем розетки и выключатели

В этой статье мы поговорим о том, на какой высоте устанавливают розетки и выключатели. Во многих помещениях данный параметр регулируется элементарным удобством обслуживания, но к некоторым помещениям нормы ПУЭ (Правила устройства электроустановок) предъявляют отдельные требования.

Оптимальное совмещение этих двух параметров мы и предложим в нашей статье.

Содержание

• Какие бывают розетки и выключатели
  • Виды розеток
  • Виды выключателей
• Требования к установке выключателей и розеток
  • Требования к установке розеток
  • Требования к установке выключателей
• Вывод

Какие бывают розетки и выключатели

Прежде чем говорить о местах установки розеток и выключателей, давайте рассмотрим их вид и типы исполнения. Ведь в зависимости от этого во многом меняется не только способ установки, но и требования к данным электрическим приборам.

Виды розеток

В зависимости от конструкций и номинальных параметров розетки разделяются на множество видов и типов. Эти параметры следует учитывать при покупке и монтаже розеток.

Виды розеток

Итак:

• В первую очередь, это тип розетки по способу установки. Могут быть розетки, предназначенные для скрытой и открытой проводки, а также изделия, предназначенные для наружной установки. Обычно розетки для наружной установки выпускаются для монтажа с открытой проводкой.
• Также важным аспектом является разделение по номинальному току розетки. Обычно этим пренебрегают и в итоге получают выгоревшие розетки, а то и пожар. На данный момент выпускаются розетки под номинальный ток в 6, 10, 16 и 25А. Также можно встретить розетки на 32А, но они применяются редко, да и цена их значительно выше.
• Ну и последним важным аспектом является наличие или отсутствие заземляющего контакта. Тут конечно выбор обусловлен вашими предпочтениями, но если вы ратуете за безопасность вашей электрической сети, то лучше выбирать розетки с подключенным заземляющим контуром.

Виды выключателей

Выбор выключателей значительно больше. Во многом это обусловлено большим разнообразием принципов включения, но и номинальные параметры при выборе отключающих устройств следует учитывать.

• Так, если вы собрались своими руками устанавливать выключатель, обратите внимание на его номинальный ток. Он может быть 4, 6 и 10А. Более мощные выключатели встречаются значительно реже. Ведь они уже должны иметь дугогасящие контакты, что значительно усложняет их конструкцию, а если вам предлагают более мощный выключатель без оных, то долговечность такого выключателя должна у вас вызвать сомнения.

Обратите внимание! Номинальный ток выключателей в 4, 6 и 10А обусловлен не только конструктивными особенностями. Согласноп.6.2.3 ПУЭ, каждая линия группового освещения должна содержать не более 20 светильников. При этом многоламповые светильники заводского изготовления рассматриваются как один светильник. Исходя из этой нормы, выключатели на больший номинальный ток для одной группы и не нужны.

На фото представлены разнообразные розетки и выключатели

• Кроме того, выключатели также разделяют по способу монтажа на утопленные (скрытые), предназначенные для открытой проводки, и выключатели наружной установки. Тут выбор целиком зависит от способа и места монтажа устройства.
• А вот по механизму коммутации выключатели разделяют на кнопочные, рычажные, роторные, шнуровые, сенсорные и другие виды. Здесь выбор целиком зависит от ваших пожеланий.
• Также выключатели разделяют по количеству коммутируемых групп. Это может быть одно-, двух- и трехкнопочные выключатели. Здесь выбор зависит от поставленных требований и удобства использования.

Требования к установке выключателей и розеток

Вообще, ПУЭ достаточно требовательно подходит к нормам монтажа выключателей и розеток. Но для жилых помещений эти нормы значительно упрощены.

Сделано это, исходя из строительных реалий советской эпохи, когда площадь помещений и их конструкция просто не позволяли выполнить все эти требования.

Требования к установке розеток

Прежде, чем ответить на вопрос: на какой высоте делать розетки и выключатели, давайте определимся, где их можно устанавливать и каковы строительные нормы их монтажа.

Вариант расположения розеток в кухне

• Так, еще на этапе планирования вы должны учесть следующие нормы ВСН 59-88. В жилых помещениях должна иметься одна розетка на ток не менее 6А на каждые 6м².
• Для коридоров эта норма уменьшается и одна розетка полагается на каждые 10м² помещения.
• В кухнях п.12.27 ВСН 59-88 требует установки не менее трех розеток при площади помещения до 8м². Если же площадь кухни больше, то должно быть не менее 4 розеток. При этом хотя бы одна из этих розеток должна быть на номинальный ток в 10 или 16А.
• Что касается ванной комнаты. То здесь п.7.1.37 ПУЭ разрешает устанавливать розетки только в случае их подключения через устройство УЗО. Конечно, еще возможен вариант установки через разделительный трансформатор, но для жилых помещений он не очень приемлем.
• А вот для дач и частных домов нормы ВСН 59-88 еще более занижены. Они требуют только установки 1 розетки в каждой комнате, кроме кухни. В этом помещении требуется не менее 2 розеток. Причем, номинальный ток этих устройств определяется проектом.
• А вот на чердаках ни нормы ПУЭ, ниВСН 59-88 не допускают установки розеток. И даже если там установлено какое-то электрооборудования, все коммутационные аппараты должны находиться вне чердака.
• Что же касается вопроса: на какой высоте розетки и выключатели можно устанавливать, то в целом здесь все зависит от удобства их эксплуатации. Обычно это расстояние — 30 см от пола. Но,например, для подключения холодильника, вытяжной установки или кондиционера удобнее расположить их выше.

Обратите внимание! Пункт 7.1.37 ПУЭ нормирует установку розеток в кухнях не ближе, чем в 50 см от трубопроводов, вентиляционных коробов, раковин и других заземленных частей. Но на жилые помещения эти правила не распространяются. Тем не менее, если у вас есть такая возможность, это правило лучше соблюдать.

• Отдельным вопросом является установка розеток в общественных, торговых и детских заведениях. Здесь нормы значительно строже, и эти правила мы рассмотрим в одной из следующих наших статей.

Требования к установке выключателей

Что касается выключателей, то для жилых помещений нормы их установки также не очень требовательны.

Здесь стоит только четко определиться с тем, где выключатели устанавливать нельзя. А вот нормы по высоте носят в основном рекомендательный характер.

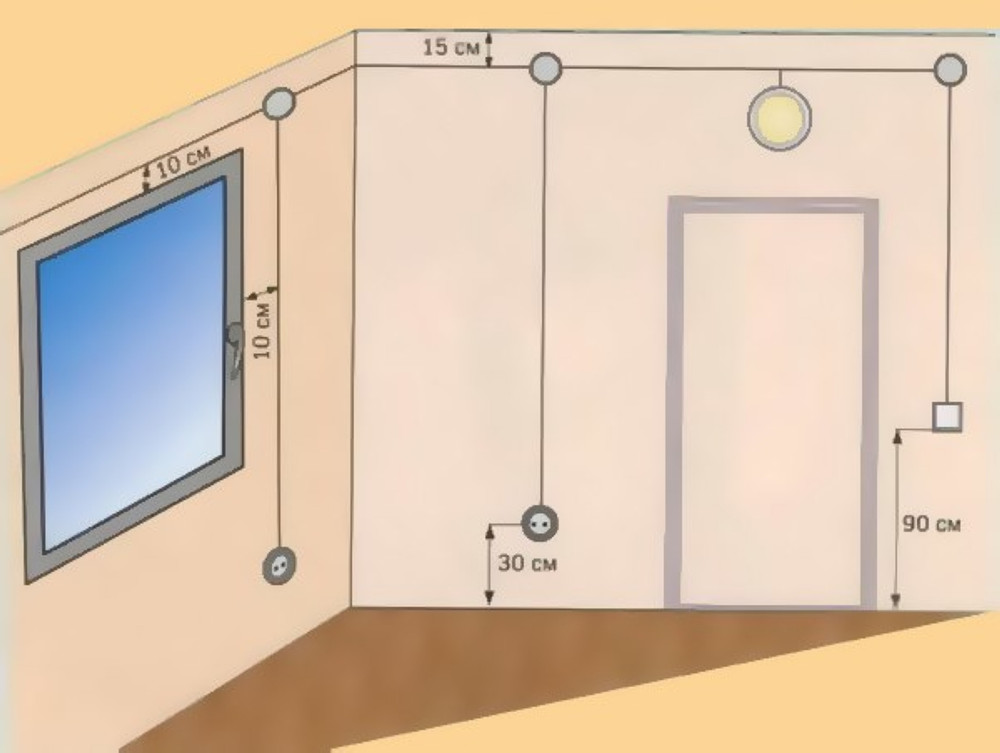

Расположение розеток и выключателей в жилых помещениях

• Прежде всего, следует помнить, что п.7.1.39 запрещает устанавливать выключатели в ванных комнатах и санузлах. Выключатели для этих помещений следует располагать в смежных помещениях.
• Это же касается и чердачных помещений, а также кладовых, где наша инструкция, как и п.2.1.74 ПУЭ, не рекомендует устанавливать выключатели. Выключатели для этих помещений следует устанавливать в любом удобном смежном помещении.
• Что же касается вопроса: на какой высоте розетка и выключатель должны быть установлены в жилых комнатах? То здесь расстояние от пола выбирается, исходя из удобства. Для строительных организаций п.12.29 ВСН 59-88 нормирует это расстояние в 1,5 метра. Сейчас же принято устанавливать выключатели на высоте 0,8 – 0,9м от пола. Это незначительное нарушение в угоду европейским стандартам уже практически стало нормой.
• Так же стоит помнить, что п. 7.1.40 ПУЭ нормирует не только расстояние, но и место установки выключателя. Оно должно находиться у дверей входа в комнату со стороны ручки. Если установлен выключатель с управлением при помощи шнура, то он должен находиться с той же стороны.

Вывод

Надеемся, наш краткий обзор позволит вам разобраться,какая высота розетки и выключателя должна быть в вашем конкретном случае.

При этом помните, что разнообразные варианты, предложенные в многочисленных видео в интернете, не всегда являются обязательными к исполнению. Ведь именно строительные нормы и правила устройства электроустановок являются основополагающими.

Руководство по размещению настенных электрических выключателей

Многие аспекты установки электропроводки имеют очень конкретные рекомендации, установленные Национальным электротехническим кодексом (NEC) и местными строительными нормами. Однако NEC ничего не говорит о точной высоте настенных выключателей. Расположение настенных коробок для выключателей остается на усмотрение домовладельца и строителя. Тем не менее, некоторые местные правила определяют параметры, а строители и электрики следуют обычным строительным стандартам, чтобы гарантировать, что выключатели будут расположены на удобной рабочей высоте для большинства людей. Однако стандартные положения переключателя могут различаться в зависимости от уникальных обстоятельств, например, в доме, где проживают люди в инвалидных креслах или с физическими ограничениями.

Настенные выключатели в стандартной конструкции

Как правило, настенные выключатели светильников в стандартном жилом строительстве устанавливаются так, чтобы настенные распределительные коробки находились на высоте от 48 до 52 дюймов над полом. В этом есть несколько преимуществ. Во-первых, переключатель находится на удобной высоте для большинства людей, находящихся в положении стоя. Во-вторых, это облегчает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновой панели шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на высоте около 48 дюймов от пола, это позволяет легко измерять, маркировать и резать панели стеновых панелей по размеру.

Распределительную коробку можно установить так, чтобы ее верхняя или нижняя часть находилась на отметке 48 дюймов, или она могла быть отцентрована на отметке. Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верхняя часть коробки будет находиться на высоте 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки в верхнем листе стеновой панели, при этом нижний лист будет лежать на одном уровне с нижней частью распределительной коробки.

В приложениях по реконструкции вы можете захотеть измерить распределительные коробки в готовых частях дома и убедиться, что новые выключатели в реконструированных областях соответствуют тем, что установлены в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может быть изменена для людей, которые считают другую высоту более удобной, и для специальных приложений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы сделать их более удобными. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных выключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные выключатели на высоте 36 дюймов над полом, чтобы они были легко доступны для жителей в инвалидных креслах.

Выключатели над столешницей

Выключатели, расположенные над столешницами, будут различаться по расположению в зависимости от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма выше столешницы. Поскольку стандартная высота большинства базовых шкафов со столешницами составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна находиться не менее чем на 40 дюймов над полом. Это позволяет переключателю очистить стандартную столешницу.

Точное положение настенного выключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, куда падают верхние шкафы. Некоторые строители пытаются разделить разницу между верхней частью столешницы и нижней частью верхнего шкафа при размещении настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты является оценочным вызовом и зависит от компоновки печи. Очень часто этот переключатель располагается чуть выше стандартных 40-52 дюймов.

Выключатели для мусора

Когда переключатель для удаления мусора находится над столешницей, следуйте тем же рекомендациям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклоны. В этой ситуации вы можете добавить переключатель, который управляет электропроводкой посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Джакузи или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет очень специфические требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде, — мера безопасности для предотвращения потенциально смертельного удара током. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Идеальная высота выключателя света для любой комнаты, решена!

Фото: istockphoto.com

В: Наше застекленное крыльцо претерпевает некоторые изменения, включая установку верхнего освещения и добавление небольшого кухонного гарнитура на открытом воздухе. Есть ли стандартная высота выключателя света, которую я должен иметь в виду?

A:  Не существует жесткого правила для правильной высоты выключателя света; скорее, насколько высоко вы должны установить свой собственный, будет зависеть от ваших местных постановлений о правилах электроснабжения и федеральных законов, регулирующих доступность. Кроме того, вы можете внести коррективы в зависимости от его расположения по отношению к другим светильникам или выключателям в комнате и роста тех, кто будет использовать выключатель чаще всего.

Узнайте, требуют ли местные электротехнические нормы определенной высоты выключателя света.

В Национальном электротехническом кодексе (NEC) не указана конкретная минимальная высота выключателя освещения, но ваш местный электротехнический кодекс может предписывать свой собственный стандарт — обычно вы можете найти электрический код на веб-сайте вашего города. Имейте в виду, что не для каждого города требуется определенная минимальная высота.

Идеальная высота выключателя света составляет 48 дюймов от пола.

Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя. Кроме того, он соответствует диапазонам высоты выключателя света, установленным Законом об американцах-инвалидах (ADA) и Законом о справедливом жилищном обеспечении (FHA). Даже если ваши местные электротехнические правила не требуют определенной минимальной высоты, эти действия служат руководством при установке выключателя света: в соответствии с рекомендациями ADA, настенные элементы управления и розетки, до которых можно добраться спереди, должны быть не менее 15 дюймов. и максимум 48 дюймов над землей, чтобы можно было легко добраться из сидячего положения.

Теперь рекомендации по доступности ADA применяются к общественным зданиям и очень редко к частным жилым домам, а рекомендации FHA по доступности относятся к крытым многоквартирным домам, а не к отдельным домам на одну семью. Тем не менее, оставаться в пределах диапазона высоты выключателя света независимо от типа вашего жилища — это осознанное соображение, которое облегчает доступ при старении на месте или восстановлении после травмы, если член семьи когда-либо проведет время в инвалидном кресле, не говоря уже об обеспечении доступности. вашей собственности для будущих владельцев или арендаторов.

Фото: istockphoto.com

Отрегулируйте высоту выключателей, установленных над столешницами.

При установке выключателя света над столешницей, например, на кухне в помещении или на открытом воздухе, в художественной студии или мастерской, уменьшите стандартную высоту настенного монтажа до 40 дюймов. Эта более низкая высота выключателя света позволит вам не мешать более высоким препятствиям на стене, таким как фартуки или шкафы, при этом все еще зависая на четыре дюйма над верхней частью стандартной стойки высотой 36 дюймов.

Подготовьте жилье для детей или взрослых меньшего роста.

Стандартный экран с диагональю 48 дюймов подходит для всех в возрасте от 12 лет и старше. Для установки выключателей света в помещениях, используемых преимущественно детьми (например, в новой игровой комнате), ADA рекомендует различные диапазоны минимальной высоты розеток и выключателей:

• 20–30 дюймов над полом для детей в возрасте от 3 до 4 лет 40 дюймов над полом для детей от 5 до 8 лет
• 16–44 дюйма над полом для детей 9 летчерез 12

Аналогичным образом, если некоторые взрослые в вашей семье имеют более низкий рост, который не позволяет им легко получить доступ к выключателю света, расположенному на высоте 48 дюймов от земли, рассмотрите возможность уменьшения высоты до чего-то более низкого в пределах допустимого ADA диапазона, в котором они может более комфортно добраться.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

При резке гипсокартона помните, что желаемая высота выключателя света будет там, где вы расположите центральную линию выключателя и пластины.

Диапазоны высоты выключателя света ADA относятся к рекомендуемому расстоянию от пола до работающей части выключателя света, а не верхней или нижней части крышки — обычно это центральная линия для стандартных выключателей света. При установке отмерьте 48 дюймов над землей от любой точки на полу и отметьте точку на стене. Затем, прежде чем вырезать отверстие для розетки в существующем гипсокартоне, поместите старую рабочую коробку (также известную как коробка для реконструкции) задним ходом на гипсокартон так, чтобы центральная линия коробки совпала с отметкой, которую вы сделали на стене. Обведите периметр старой коробки, затем удалите шаблон. Отсюда заручитесь пилой для гипсокартона, чтобы вырезать намеченную область в гипсокартоне.

Подсоедините и установите выключатель света.
