назначение, виды и рекомендации по монтажу
Часто электромонтажные работы требуют прокладки электрической проводки открытым способом. В этом случае возникает необходимость защитить электрокабель от внешних воздействий, таких как ветер и осадки. Чтобы конструкция выглядела аккуратно и оставалась безопасной для использования, в нее монтируют гофрированную трубку (гофру). Она представляет собой дополнительный слой изоляции для электропроводки. Какие виды гофры существуют и как правильно производить ее монтаж, расскажем далее.
Предназначение
Специалисты рекомендуют не пренебрегать техникой безопасности, и обязательно помещаолько причин и обоснований:
- Гофрированные трубы из негорючих материалов помогут защитить конструкцию от огня в случае пожара. Особенно это актуально для стен, которые выполнены из горючей основы или дерева.
- Проводка, вмонтированная в панели из пластика, гипсокартона или вагонки, беззащитна перед механическими воздействиями, которые могут на нее оказываться.
- При монтировании кабельной разводки в основание пола гофрированная труба защищает конструкцию от сдавливания или нечаянного повреждения при возведении бетонной стяжки.
- При помещении кабеля в стяжку пола в дальнейшем может возникнуть необходимость его заменить. Чтобы не нарушать целостность полового покрытия, разводку помещают в гофру, из которой потом можно легко и без повреждений извлечь кабель.
Важно выбирать достаточно плотный гофрированный материал, который будет устойчив от попадания влаги, открытых солнечных лучей и механического воздействия. Особенно это актуально в случае проведения кабеля по улице. Открытое расположение конструкции также предполагает правильное ее размещение вдоль определенного ограждения. Нужно соорудить армированные трубы и подвесить на них кабель, облаченный в защитную гофру.
Виды гофроизоляции
Выбрать подходящий гофрированный защитный слой поможет знание о разделении гофры на некоторые виды по определенным критериям.
В зависимости от прочности трубы
Изоляционные трубы, исходя из определенной прочности, могут быть следующими:
- Легкими. Гибкие с тонкими стенами гофры, применяемые для прокладки кабелей, которым не страшны нагрузки. Как правило, их помещают в безопасные места, например, в потолочную нишу или стену. Изделия неспособны выдержать нагрузку свыше 320 Н / 5 см.
- Тяжелыми. Стенки отличаются средней степенью прочности и могут вынести нагрузку до 750 Н / 5 см. Используют для невидимого монтажа проводки в стяжках или стенах. Подходят для монолитного строительства.
- Сверхтяжелыми. Стенки изделий очень толстые, но не гибкие. Они выдерживают нагрузки вплоть до 1250 Н / 5 см. Применяются для прокладки кабеля под землей или в стяжке. Поворотные зоны труб обязательно фиксируют специальными уголками, чтобы не повредить изделие в изгибе.
- Армированные. Поверх идет оболочка из пластика, в которую вставлена спираль в виде проволоки. Это придает трубе сверхпрочность. Армированные гофры применяют при подземной проводке или при проведении кабеля на открытом пространстве. Их максимально допустимая нагрузка составляет 4000 Н / 5 см.
Это придает трубе сверхпрочность. Армированные гофры применяют при подземной проводке или при проведении кабеля на открытом пространстве. Их максимально допустимая нагрузка составляет 4000 Н / 5 см.Приспособления для укладки кабеля в гофру
Гофрированные трубы можно приобрести без проволочной протяжки или с ней. Протяжка представляет собой прочную и тонкую струну из стали, которая располагается по всей длине трубы в ее внутренней части. С ней укладывать кабель в защитную основу намного проще и удобнее. Изделия с протяжкой имеет смысл брать тогда, когда длина кабеля слишком велика.
По материалу
Гофрированные трубы могут производиться из следующих материалов:
- ПВХ. Поливинилхлоридные гофры обозначаются серым цветом. Материал имеет свойство самозатухаться при возгорании, что влияет на безопасность при коротком замыкании. Невосприимчив к влаге, поэтому используется во влажных помещениях.
- ППР. Полипропилен выделяют синим цветом. Материал горюч, поэтому используется при протяжке проводки на объектах, где отсутствует высокая нагрузка, например, на сигнальных линиях. ППР устойчив к открытым солнечным лучам и влаге. Его можно эксплуатировать при температуре от -40 до +45 градусов.
- ПНД. Полиэтилен низкого давления обозначают оранжевым и черным оттенком. Влагостойкий, горючий и устойчивый к химическим воздействиям. Выдерживает перепады температур от -40 до +90 градусов.
- ПА. Полиамид выделяют темно-серым цветом. Гибкий, негорючий, устойчивый к атмосферным и химическим влияниям. Может эксплуатироваться в температурных промежутках от -60 до +157 градусов.
- Металл. Используют нержавеющую или оцинкованную сталь, которая невосприимчива к влаге, не поддерживает горение и выдерживает высокие механические нагрузки. Используется при температуре от -60 до +400 градусов.
- Комбинированный состав. Может объединять несколько видов материалов.
Материал горюч, поэтому используется при протяжке проводки на объектах, где отсутствует высокая нагрузка, например, на сигнальных линиях. ППР устойчив к открытым солнечным лучам и влаге. Его можно эксплуатировать при температуре от -40 до +45 градусов.Конструктивные особенности
Трубы из полимерного материала могут быть однослойными или двуслойными.
Второй вариант представляет собой армированную изоляцию. Между внутренним и наружным слоем полимера прокладывается металлическая пружина в виде спирали. Двухслойный вариант также может использоваться и не в армированных изделиях. Иногда внутренний слой схож с рельефом гофры, но часто имеет гладкую поверхность. Гладкая гофра для укладки кабеля удобнее, но и цена ее на порядок выше.
Металло-полимерные трубы могут быть из трех слоев. Полимерное покрытие наносится снаружи и внутри. Такой вариант надежнее, так как обеспечивает защиту от влаги, пыли, механических ударов и огня. Важно отметить устойчивость изоляции и к укусам грызунов, что немаловажно при укладке кабеля по земле.
Размеры
Диаметр гофры может составлять от 16 до 63 мм. При выборе изделия, в которое планируется поместить несколько кабелей, учитывается 65 % площади поперечного сечения трубы, которая должна быть не занята. Это необходимо соблюсти с целью исключения перегрева плотно расположенных проводов.
Пустое пространство позволит вывести лишнее тепло.
Рекомендуемые товары
Ошибка получения цены товара «Компрессор Berg ВК-37Р 8»
Внутренний диаметр гофры будет соответствовать внешнему диаметру строго пропорционально. Так, при внешнем диаметре в 20 мм внутренний будет равен 14,1 мм, при 25 мм – 18,3 мм, при 40 мм – 32,5 мм, при 50 мм – 39,6 мм, при 63 мм – 50,6 мм. Длина в стандартной заводской бухте может составлять от 15 до 100 м.
Рекомендации по монтажу гофрированной изоляции
Для упрощения выполнения монтажных работ, связанных с прокладкой провода и погружения его в гофру, следует соблюсти ряд нюансов.

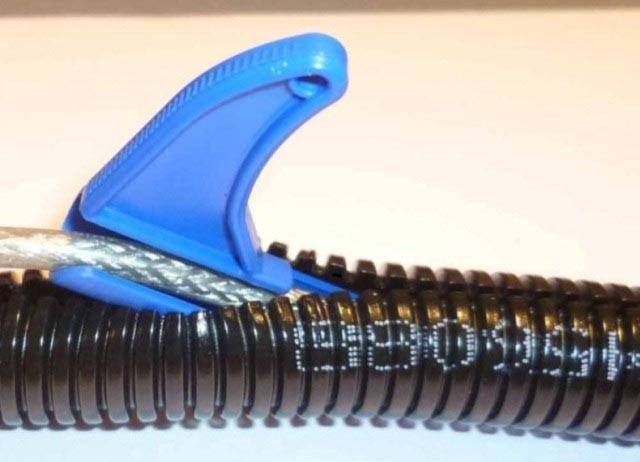

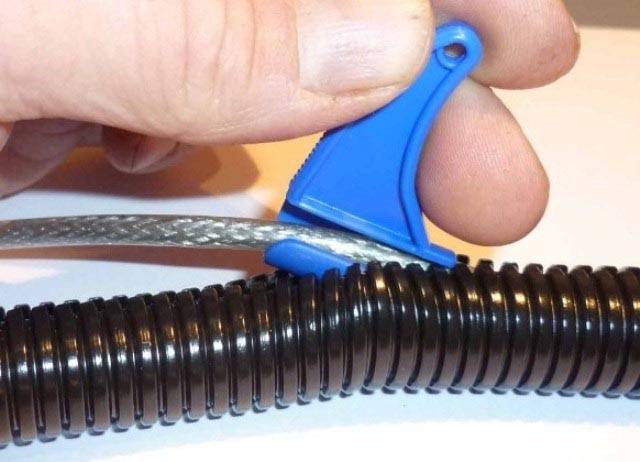

Как укладывать кабель в гофру?
Если труба оснащена протяжкой, то конец провода скручивают с каким-либо концом ее струны. Изолентой плотно обматывают узел соединения, чтобы получить некий «обтекатель». В таком варианте неровности канала гофры не будут цепляться. Далее без спешки вытянуть проволоку протяжки с другой стороны трубы.
Делать это до того момента, пока из отверстия не выйдет кабель. Провода крепят изолентой к гофре с обоих сторон трубки.
Как крепить гофрированные трубы с проводкой?
Если проводка протягивается на улице, то гофру крепят на каркас из металла. Ее закрепляют пластиковыми хомутами на тросе, который крепится между двумя соседними зданиями. Использовать для таких целей рекомендуется ПВХ, ПА и ППР гофры. Они устойчивы к атмосферным воздействиям и выдерживают резкие перепады температур.
Наружные проводки, которые размещаются по стене или на потолке, требуют применения дополнительных пластиковых клипс. Их выбирают исходя из размера гофры. Их крепят дюбелями или саморезами вплотную к поверхности.
Если предполагается помещать проводку внутрь стены, то для гофры вырезают болгаркой или перфоратором специальные каналы. В них располагают гофру при помощи дюбель-хомутов. Можно вместо них взять крепежи самодельного изготовления. Это может быть полоска из металла или отрезок жесткой проволоки. Их скрепляют дюбелями. При необходимости скрыть электропроводку под потолочным навесом используется зафиксированная на подвесах гофра. Так будут крепко держаться профили из металла.
Обязательно соблюдают плавность поворотов электрической проводки, если кабель планируется устанавливать в гофрированную трубу, заранее закрепленную. При установке кабеля сразу вместе с трубой плавность изгибов впоследствии будет удобна для замены проводки с повреждениями, если такая необходимость возникнет. Для этого сначала обесточивают кабель и вытягивают его из гофры. При этом новый вставляют одновременно с выемкой старого.
Какие сложности могут возникнуть при использовании гофры?
Список возможных трудностей следующий:
- Если возникает необходимость делать проводку скрытой, то без штробления стен не обойтись. Проблема в том, что несущие внешние поверхности трогать нельзя, а при прокладке во внутренних стенах довольно сложно не нарушить целостность арматуры.
- Бетонные стены самостоятельно штробить сложно. А наем специалиста обойдется недешево. Сквозное сверление увеличивает стоимость на порядок.
- При проектировании проводки нужно тщательно продумать размер гофры. Без специального расчета это сделать довольно сложно. Если количество проводов будет превышать допустимый диаметр, то это создаст проблемы при эксплуатации. Повысится риск замыкания.
Проблема в том, что несущие внешние поверхности трогать нельзя, а при прокладке во внутренних стенах довольно сложно не нарушить целостность арматуры.Пример из каталога
Труба ПВХ гофр. с протяжкой 32 мм (50м)
Принадлежит к легкой серии ECO LITE и применяется для изоляции кабеля в качестве дополнительной меры защиты. Трубе ПВХ не страшны осадки и высокие температуры. Она не подвержена эрозии и имеет высокую степень устойчивости к разного рода механическим нагрузкам. Можно использовать как для открытой, так и скрытой проводки, а также заливки в бетонное основание.
Выпускается с размером внешнего диаметра в 32 мм, внутреннего – 24,3 мм. Установленный для применения температурный диапазон составляет от -5 до +60 градусов. Имеет серый цвет под обозначением RAL 7035. Обладает защитным уровнем IP 55. В каталоге можно найти по ссылке https://www.smsm.ru/product/truba-pvkh-gofr-s-protyazhkoy-32-mm-50m/.
Труба ПВХ гофр. с протяжкой 20 мм
Ключевыми характеристиками изделия можно назвать причисление его к легкой серии ECO LITE. Приобретается в качестве формирования надежной защиты кабеля от агрессивных внешних факторов. Изоляция помогает избежать проникновения внутрь воды, таким образом предотвращая коррозийные процессы. Электропроводке с ПВХ-трубой не страшны резкие перепады температур в диапазоне от -5 до +60 градусов, открытое пламя огня и эрозия.
Область применения: скрытая или открытая проводка, а также заливка в бетон.
Высокие прочные характеристики и улучшенная формула ПВХ позволяют отнести трубу к уровню защиты IP 55. Серый цвет стоит под обозначением RAL 7035. Внешний диаметр изделия составляет 20 мм, а внутренний – 14,1 мм. Ссылка на товар в нашем каталоге: https://www.smsm.ru/product/truba-pvkh-gofr-s-protyazhkoy-20-mm/.
Таким образом, для электропроводки гофрированная труба нужна в целях обеспечения ее защиты от внешних факторов среды. Применяется для кабелей в помещении, на улице и под землей. Выбор подходящего изделия осуществляется исходя из расчетов нужного диаметра, длины гофры в соотношении с количеством проводов, которые нужно в ней пропустить. При монтаже соблюдают определенные правила, которые позволяют безопасно и качественно проделать работу.
