Монтаж вентиляционной трубы на крыше: Установка вентиляционной трубы на крыше

Монтаж вентиляционной трубы на кровле ондулин

говорит эксперт монтаж

Содержание

• Монтаж проходного элемента
• Установка вентиляционной трубы на кровлю

Эксплуатация зданий без эффективной вентиляции внутренних помещений невозможна. Начиная строительство дома своими руками систему очистки воздуха закладывают в проект, в старых домах ремонт крыши всегда совмещают с ревизией вентиляционных выходов.

Строительство мансарды и ремонт кровли тоже не обходятся без вентиляционных работ — в проветривании нуждается подкровельное пространство.

Узлы пересечения проходных элементов с ограждающими конструкциями крыши часто являются причиной протечек и нуждаются в правильном оформлении. Кровля Ондулин оборудуется вентиляционными трубами, основание которых имеет профиль покрытия. Это позволяет сделать примыкание герметичным и существенно упрощает монтаж.

Специалисты компании Ондулин подготовили видеоинструкцию, которая поможет Вам выполнить монтаж вентиляционной трубы на крыше в частном доме быстро и без ошибок.

Монтаж проходного элемента

Установка проходного элемента вентиляционной трубы Ондулин возможна двумя способами:

1. Настелите нижние ряды кровельного покрытия до места вывода вентиляции на крышу.

Установите проходной элемент. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.

Прибейте нижнюю часть проходного элемента по каждой волне кроме крайних — на них лягут боковые листы ондулина.

Приложите и разметьте боковые листы. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см, боковой нахлест на основание равен одной волне. Обрежьте лишнее.

Для резки ондулина поперек волн используйте ножовку по дереву, электрический лобзик или ручную циркулярную пилу. Для облегчения работы смажьте рабочую поверхность инструмента машинным маслом или смочите водой.

Для резки ондулина вдоль волн можно использовать монтажный нож. Установите и закрепите боковые листы.

2. Настелите кровельные материалы ниже и по бокам места вывода вентиляции на крышу.

Установите проходной элемент поверх листов ондулина с боковыми нахлестами в одну волну. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.

Прибейте нижнюю часть проходного элемента по каждой волне.

Уложите следующий ряд кровельного материала. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см.

Установка вентиляционной трубы на кровлю

Соберите вентиляционную трубу и закрепите на ней колпак-дефлектор. Он защищает канал от попадания атмосферных осадков и увеличивает тягу, повышая эффективность вентиляционной системы.

Установите собранную вентиляционную трубу на проходной элемент вертикально и закрепите по углам четырьмя саморезами.

После закрепления проходного элемента и установки вентиляционной трубы закончите монтаж кровли.

Скачать

Отправить на email

Монтаж вентиляционных и проходных элементов кровельной системы Металл Профиль

1. Главная
2. Инструкции
3. Монтаж кровельной системы Металл Профиль
4. Монтаж вентиляционных и проходных элементов

Антенные выходы и кровельные манжеты

При установке дымоходов и монтаже элементов вентиляции, мачт, антенн, выходящих на кровлю, используют кровельные манжеты Профи из силикона либо антенные выходы. Их применение гарантирует герметичность стыков в месте прохода труб и других элементов через кровельное покрытие.

Порядок установки манжет Профи:

• в мембране вырезают отверстие, равное по размерам диаметру проходного элемента;
• мембрана натягивается на трубу;
• на кровле конструкция выравнивается так, чтобы геометрия фланца соответствовала профилю покрытия;
• до крепления участки стыков обрабатывают силиконовым герметиком;
• далее выполняют механическое крепление саморезами;
• чтобы гарантировать максимальную защиту от протечек, дополнительно можно использовать ленту Bigband.

Установка антенного выхода:

• верхняя часть элемента обрезается. Размер полученного отверстия определяется диаметром антенны, мачты и должен быть на 20% меньше него;
• эластичная верхняя часть натягивается на устанавливаемый элемент;
• далее монтаж выполняют так же, как для манжеты: выравнивают конструкцию, обрабатывают стыки герметиком и крепят фланец саморезами.

Важно! Если на крышу выходят горячие трубы, их проход через кровельное покрытие можно выполнять только с использованием силиконовых манжет.

Вентиляционный выход и вентиль KTV 110

Геометрия фланца соответствует профилю металлочерепицы Макси, Монтеррей, Супермонтеррей. При монтаже его нужно разместить не дальше, чем в 0,6 м от ребра, конька. Для эффективного воздухообмена элементы размещают между всеми балками стропил. Исключение — крыши с «холодным треугольником». Для них достаточно одного выхода на каждые 60 м² крыши.

Порядок монтажа:

• разметка на кровельном покрытии. Элемент прикладывается к поверхности кровли в выбранном месте и выравнивается. Его контуры очерчиваются, после чего по ним вырезается отверстие;
• при использовании кровельного вентиля KTV края отверстия обрабатывают герметиком;
• на фланец вентиляционного выхода при производстве наносится бутиловый герметик, и поэтому дополнительное использование силиконового герметика не требуется;
• элемент крепится к покрытию кровли механически (на саморезы 4.8х28, 4.8х35).

Вентиляционные выходы МП поставляются с руководством по установке.

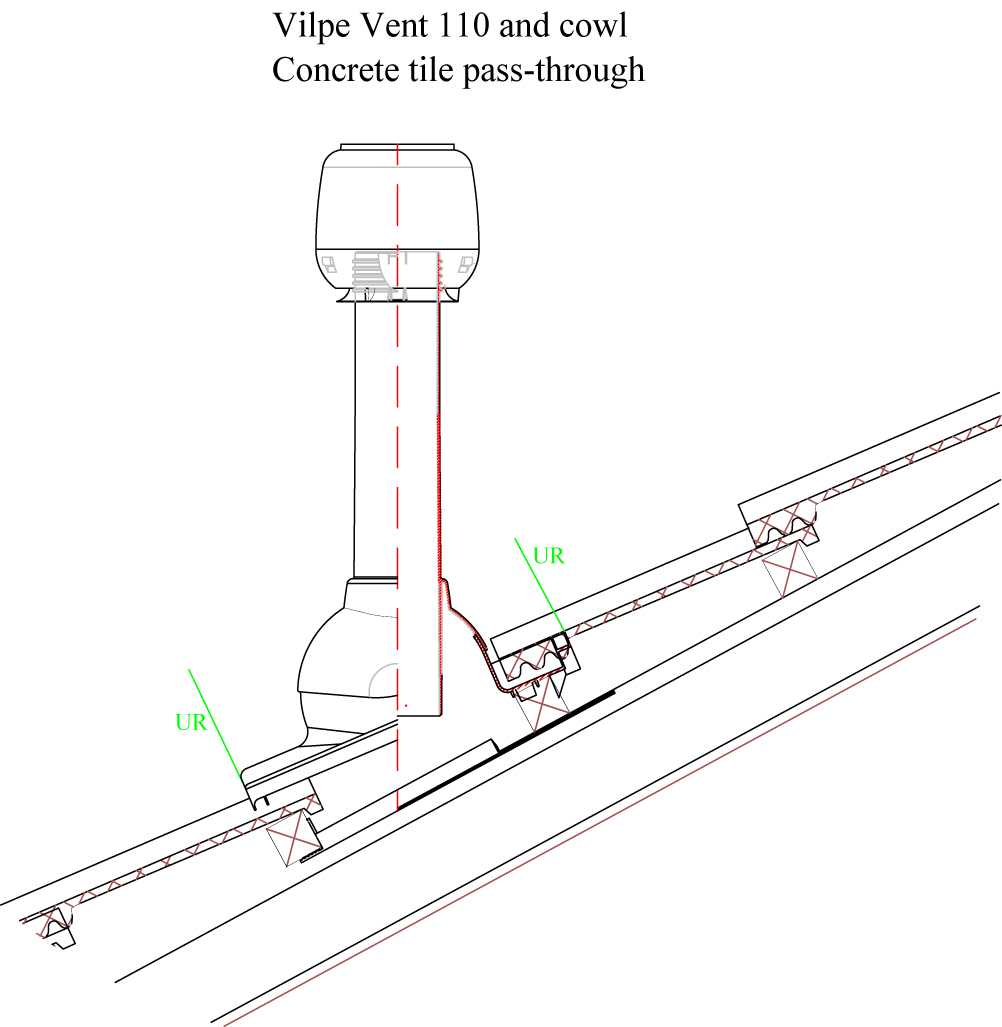

Выход канализации и вытяжки Vilpe

Изделия используются для металлочерепицы Металл Профиль Монтеррей, Макси, Супермонтеррей.

Установку выполняют в следующем порядке:

• к металлочерепице прикладывают выход, обводят фланец;
• отдельные метки выполняются на гидроизоляционном полотне. Позже они будут использоваться для монтажа уплотнителя;
• по ранее выполненному контуру в металлочерепице выполняют резы и снимают лист с вырезом с крыши;
• в гидроизоляционный материал устанавливается уплотнитель по сделанной метке. При установке на стыки наносят герметик, после чего выполняют крепление на саморезы;
• ранее снятый лист покрытия монтируют на исходное место;
• на края выполненных в нем резов наносят герметик;
• основание проходного элемента прикладывают, выравнивают, крепят на саморезы;
• далее выполняют окончательную сборку конструкции с креплением на саморезы;
• воздуховод, идущий от вытяжки, соединяют без переходников. Стояк канализации соединяется с выходом гофрированной трубой.

Более детальное руководство по установке поставляется компанией «Вестмет» в комплекте с изделиями.

Универсальный выход Металл Профиль

Форма фланца соответствует геометрии профиля МП Макси, Супермонтеррей и Монтеррей. Выходы подходят для воздуховодов вытяжки либо кровельной вентиляции.

Порядок установки:

• элементы размещают на одной линии с воздуховодами. Их прикладывают, выравнивают, намечают контур и по нему выполняют отверстия;
• края резов должны герметично стыковаться с фланцем. Если на нем нет собственного уплотнителя, для защиты стыка наносят герметик;
• чтобы выполнить соединение с идущим от вытяжки воздуховодом, в качестве промежуточного элемента устанавливают изолированную трубу, которая крепится к выходу без переходника либо с помощью гофрированной трубы;
• на участках прохода через изоляционные материалы, края отверстий дополнительно проклеивают соединительными лентами (Delta, Tyvek, СП-1).

Универсальный выход 110/200 на крыши из профнастила С-21, МП-20 и НС-35 устанавливают таким же образом.

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI 110-125 устанавливается на металлочерепицу при обустройстве подкровельной вентиляции либо выхода вытяжки. Общая высота элемента — 77 см, высота над поверхностью крыши — 50 см. Материал изготовления — ударопрочный полистирол.

Особенности:

Цельная конструкция, колпак уже собран и установлен, форма фланца соответствует геометрии профиля металлочерепицы, что упрощает и ускоряет монтаж.

На основании — качественный уплотнитель для надежной защиты стыка с материалом кровли.

Внешний размер увеличен, что дополнительно повышает прочность элемента, защищает его от повреждений при сходе льда, снежных масс в больших количествах.

Порядок установки:

• выход размещают на уровне воздуховода, очерчивают контур его основания и выполняют отверстие в материале кровли;
• крепление элемента выполняют на саморезы. Если на основании нет уплотнителя, дополнительно на стык наносят герметик;
• труба выравнивается, устанавливается вертикально путем прокручивания нижней части по своей оси. Возможна установка на скатах с углом наклона 30-60°;
• изолированная труба соединяется с воздуховодом без переходного элемента. Если он необходим, используют гофрированную трубу;
• участки, на котором воздуховод проходит через слои паро- и гидроизоляции, проклеивают самоклеящимися лентами.

На крыши с покрытием из профлиста МП-20, С-21, НС-35 МП MAXI устанавливается так же.

Комплектация:

• труба;
• проходной элемент со смонтированным колпаком;
• адаптер диаметра 125-110.

Изолированная труба

Используется при соединении с воздуховодами:

• утеплена по всей длине;
• комплектуется переходником 125-110 мм, позволяет использовать трубы, воздуховоды разных диаметров;
• является простой в установке;
• разработана для использования в сложных климатических условиях.

• Кровельная система
• Кровельный инструмент
• Ошибки монтажа
• Устройство кровли
• Монтаж элементов кровельной системы
• Монтаж вентиляционных и проходных элементов
• Монтаж элементов безопасности кровли

1. Главная
2. Инструкции
3. Монтаж кровельной системы Металл Профиль
4. Монтаж вентиляционных и проходных элементов

Как установить вентиляционную трубу на существующей крыше

Никто не хочет иметь протекающую крышу. Вот почему лучше оставаться активным в поддержании своего. Если ваша крыша уже протекает, лучше сразу же позаботиться о ней, прежде чем она нанесет более серьезный ущерб.

Одним из способов предотвращения протечек на крыше является установка гидроизоляции вентиляционной трубы. На самом деле процесс установки довольно прост. Если у вас есть опыт работы с кровельными и гидроизоляционными проектами, вы можете сделать это самостоятельно. В этом блоге мы собираемся предоставить вам пошаговое руководство. Конечно, вместо этого вы всегда можете позвонить нашей команде экспертов из Legacy Service.

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

Зачем нужен отлив для вентиляционных труб на крыше? Актуальная информация

Основная причина, по которой домовладельцы выбирают установку или замену отливов для вентиляционных труб на крыше, заключается в том, чтобы остановить или предотвратить протечки, что также может помочь продлить срок службы крыши . Со временем обшивка вокруг вентиляционных отверстий может заржаветь или испортиться, и ее необходимо будет заменить. Выполнение этого как можно скорее поможет уменьшить потенциальный ущерб от воды и может даже сэкономить вам сотни или тысячи долларов в процессе. Тем не менее, вам нужно убедиться, что он водонепроницаем, поэтому убедитесь, что оклад и близлежащие гонты подходят правильно, когда вы выполняете работу.

Обшивка вентиляционной трубы обычно имеет цилиндрическую форму и большое фланцевое основание, так что вы можете легко ввернуть ее в черепицу внахлест во время кровельного проекта. Установка оклада на существующую крышу — это фантастический способ сохранить ее в хорошем состоянии, не нарушая бюджета. Вы также можете захотеть осмотреть другие части крыши, чтобы держать ее в актуальном состоянии. Если у вас есть какие-либо сомнения по поводу завершения этого проекта самостоятельно, лучше всего нанять подрядчика по кровельным работам, например, нашу команду в Legacy Service, которая поможет вам выполнить работу правильно. У нас более десяти лет опыта, и мы предоставим вам сочетание защиты и надежности, не имеющее себе равных в других местах.

Необходимые инструменты

Прежде чем приступить к проекту, убедитесь, что у вас есть все необходимые инструменты. Это поможет вам выполнить работу быстрее и эффективнее, сэкономив ваше время и нервы в процессе. Вот инструменты, которые вам понадобятся:

• Шпатель
• Монтировка
• Пистолет для герметика
• Молоток
• Отвертка 4-в-1

Если вы соберете эти инструменты до того, как начнете, вам будет намного проще установить оклад вентиляционного отверстия на крыше.

Необходимые материалы

Поиск и закупка необходимых материалов также является обязательным условием перед тем, как вы приступите к проекту установки вентиляционных отверстий на крыше. Вот что вам понадобится заранее:

• Вентиляционная планка
• Герметик
• Кровельные гвозди
• Кровельный цемент

В дальнейшем вам могут понадобиться и другие материалы, но вам определенно стоит начать с вышеупомянутых.

Как установить отлив вентиляционной трубы на существующей крыше

После того, как вы собрали инструменты и материалы, необходимые для установки фартука, пора приступать к работе. Вот пошаговое руководство, чтобы увидеть, как это делается, хотите ли вы сделать это самостоятельно или лучше понять, что собирается делать ваш эксперт по кровле. Давай начнем!

• Шаг 1: Ослабьте гонты. Подденьте черепицу, которая находится выше и по обеим сторонам вентиляционной трубы, используя монтировку. Вам не нужно отгибать черепицу, которая находится под трубой. Вы можете согнуть их обратно, проведя шпателем под нижней частью каждого язычка и просунув его через клей, чтобы сломать уплотнение.
• Шаг 2: Установите новый отлив над вентиляционным отверстием в правильном положении. Оклад должен быть установлен под верхней и боковой черепицей, но он должен быть уложен над черепицей, которая находится под вентиляционной трубой. Чтобы упростить установку, вы можете поворачивать оклад, опуская его на место. Горловина оклада должна плотно прилегать к трубе.
• Шаг 3: Вбейте гвозди в верхнюю и боковые части планки. Прежде чем сделать это, убедитесь, что верхняя и боковые части черепицы отогнуты назад, чтобы случайно не забить их гвоздями. Используйте кровельный цемент, чтобы запечатать шляпки гвоздей.
• Шаг 4: Вбейте гвозди в нижний край планки. Когда вы забиваете кровельные гвозди в нижний край обшивки, вы должны убедиться, что обшивка находится поверх гонта ниже вентиляционной трубы. После этого заделайте шляпки гвоздей рубероидом.
• Шаг 5: Используйте кровельный клей для герметизации краев гидроизоляции.

Найдите рядом квалифицированных кровельщиков

Не настоящий почтовый индекс.

Если вы собираетесь выполнять работу самостоятельно, будьте осторожны. Мы не можем не подчеркнуть это достаточно. Кроме того, используйте гвозди, сделанные из того же металла, что и обшивка. Это важно, потому что разнородные металлы могут реагировать друг с другом и ускорять коррозию.

Другие типы гидроизоляции крыши

Если вам требуется гидроизоляция вентиляционной трубы, вашей крыше могут потребоваться и другие гидроизоляции. Конечно, лучший способ сказать это, чтобы эксперт посмотрел на вашу крышу. Вот типы, которые поставляются в предварительно сформированных стилях, поэтому их можно легко установить:

Оклад долины — этот тип обычно имеет форму V или W и используется там, где встречаются две разные плоскости крыши. чтобы образовалась долина.

Ступенчатая планка – Этот тип предназначен для защиты стыков между крышами и другими объектами, такими как световые люки и дымоходы. Это называется ступенчатым окладом, потому что он поднимается над черепицей и прикрепляется к объекту, что помогает обеспечить комплексную защиту от воды.

Капельный отлив – этот тип устанавливается на краю крыш, что помогает направлять воду в желоба и отводить их с крыши. Капельное остекление бывает двух видов: Т-образное и Г-образное. Т-образные перекрытия краев существующей крыши позволяют легче стекать воде. L-образный используется, когда вы начинаете устанавливать оклад на крыше в местах, где встречаются стена и крыша.

Пора начинать!

Вы готовы приступить к установке прошивки? Если вам нужно установить оклад вентиляционной трубы, будь то черепичная крыша, плоская крыша или вообще что-то другое, обязательно выполните необходимые шаги или обратитесь за помощью к местным специалистам по кровле.

В Legacy Service мы посвятили свою жизнь обновлению внешнего вида вашего дома и обеспечению наилучшей крыши и сайдинга, чтобы ваш дом и семья были защищены на десятилетия вперед. Обшивка может помочь продлить срок службы вашей крыши, предотвращая протечки и поддерживая ее в хорошем состоянии.

Если вы живете в Пенсильвании, Нью-Джерси или Делавэре, мы можем вам помочь! У нас есть многолетний опыт в обеспечении лучших кровельных установок, а также сайдинга, окон и дверей. Что касается крыш, мы предлагаем все: от битумной черепицы и металлической кровли до кедровой кровли, медной кровли и шифера. Если вы хотите узнать больше об установке кровельных вентиляционных труб, позвоните нам сегодня по телефону 215-798-9790 или свяжитесь с нами по адресу https://legacyusa.com/contact/.

Найти квалифицированных кровельщиков рядом с вами

ОТКРЫТЫЙ ШАГ

Шаг 1/8

Какие услуги вам нужны?

Замена крыши

Установка новой крыши

Монтаж сайдинга

Установка Windows

Замена окон

Замена сайдинга

Другой

Выберите тип крыши

Опоясывающий лишай

Плоский

Медь

Я не знаю

Металл

Кедр

Сланец

Другой

Выберите тип сайдинга

Виниловый сайдинг

Кедровый сайдинг

Алюминиевый сайдинг

Фиброцементный сайдинг

Штукатурка

Природный камень

Каменный шпон

Кирпич

Я не знаю

Другой

Выберите тип окон

Двустворчатые окна

эркер

Двери патио

Входные двери

Створчатые окна

Эркерное окно

Французские двери

Я не знаю

Когда вы хотите, чтобы этот запрос был выполнен?

Сроки гибкие

В течение 1 — 2 недель

Более 2 недель

Очень срочная работа

Каков сейчас статус проекта?

Готов приступить к работе прямо сейчас

Планирование и бюджетирование

Вы заинтересованы в финансировании вашего проекта?

Да

Нет

Расскажите нам немного подробнее о вашем проекте:

Феал форма

Спасибо

Мы получили ваш запрос и свяжемся с вами в рабочее время.

Вернуться на сайт

Как установить вентиляционную трубу на крыше, не выходя на крышу

автор: Скотт Джонс

Размещено: , 25 ноября 2022 г. / 13:13 по восточному поясному времени

Обновлено: 25 ноября 2022 г. / 13:14 EST

Это заархивированная статья, и информация в статье может быть устаревшей. Пожалуйста, посмотрите на отметку времени в истории, чтобы узнать, когда она обновлялась в последний раз.

ИНДИАНАПОЛИС, Индиана – Домашняя зона на этой неделе посвящена вырезанию дыры в вашей крыше. Но зачем тебе вообще это делать? Одна из главных причин — добавить вентиляционную трубу.

Недавно мне пришлось установить вентиляционное отверстие, когда я устанавливал радоновую систему, которая выпускает газ через верхнюю часть крыши. Но в это время года забираться на крышу не всегда хорошая идея. Они могут быть скользкими и опасными, особенно если у вас высокая или крутая крыша. Обычно для этого и вызывают профессионалов.

Но я нашел систему, позволяющую установить вентиляционную трубу, даже не выходя на крышу. Я нашел в Интернете один продукт, который позволяет выполнять всю работу изнутри вашего чердака. В моем случае я купил то, что называется «Кози Коллар», примерно за 115 долларов. Это немного дороже, чем традиционные системы наружных вентиляционных труб, но не требует много времени и безопасно для домовладельца. Вы делаете все это, стоя на чердаке, доставая до нижней части крыши.

Кози Коллар представляет собой прочный резиновый вентиляционный клапан, через который проходит труба из ПВХ. Он будет работать на крыше с уклоном от 0 до 12, а его установка от начала до конца занимает около часа.

Первым делом необходимо выбрать ту часть мансардной крыши, которая находится непосредственно над вентиляционной трубой для наиболее простой установки. В инструкциях говорится, что после того, как вы выбрали место, удалите все гвозди, которые проникают в крышу в области возле монтажных пластин. Это можно сделать, расположив Sawzall под прямым углом к ​​гвоздю и отрезав его заподлицо с обшивкой. Вы также можете использовать несколько других высокоскоростных инструментов, которые делают то же самое.

Следующим шагом является использование прилагаемого картонного шаблона, чтобы разметить область, которую нужно вырезать. Как правило, размещать его по центру между стропилами — хорошая идея, чтобы у вас было больше места для работы. Чтобы установить квадрат Козы Коллар с внешней стороны здания, шаблон должен быть выровнен с элементом каркаса, таким как стропила крыши или фанерный шов. Затем я решил просверлить четыре угла, которые я проследил, используя шаблон. Это позволяет легко просунуть лезвие Sawzall в отверстия, чтобы вырезать прямоугольник.

Вот где вам нужно быть точным. Следуйте инструкциям и не делайте отверстие слишком большим или слишком маленьким. В инструкции сказано резать по линии, которую вы нарисовали. Я обнаружил, что лучше всего резать сразу за линией. Если вы вырежете слишком большое отверстие, система может плохо герметизироваться. Если он слишком мал, болты могут не вернуться через только что сделанное отверстие в крыше.

Перед тем, как вставить Kozy Collar в отверстие, завинтите шесть прилагаемых болтов. Я сделал эту часть на кухонном столе, так как это проще, чем делать это над головой на чердаке. Это также хорошее время, чтобы положить прилагаемый герметик в канал Кози Коллара. Именно этот герметик делает его водонепроницаемым.

Теперь, когда болты вставлены, герметик находится в канале, а отверстие в крыше прорезано, вставьте Kozy Kollar через отверстие в чердачной крыше под углом. Он должен легко помещаться. Не бросайте его на улицу! Затем поверните его так, чтобы он был обращен в правильную сторону, чтобы столбы могли вернуться. Затем опустите его вниз, убедившись, что шпильки проходят.

Вот когда вы надеваете две тонкие металлические пластины на шпильки/болты, торчащие через чердачную крышу. Эти металлические пластины выходят за края вырезанного отверстия. Когда вы затянете все гайки на болтовые стойки, хомут затянется на крыше. Но как плотно вы должны идти? Затяните все вручную. Затем в инструкциях говорится затянуть примерно до трех футов фунтов. Если у вас нет динамометрического ключа, затяните гайки обычным гаечным ключом ровно настолько, чтобы начать сгибать два куска металла в соответствии с инструкциями. Я обнаружил, что это заняло всего один полный оборот с помощью гаечного ключа.

После этого вы практически закончили. Просто сдвиньте трубу вверх через вентиляционное отверстие. Есть несколько колларов Kozy разных размеров для труб из ПВХ разного размера. Я купил тот, который подходит для трубы диаметром 2 или 3 дюйма.

Я протолкнул трубку через резиновый чехол. Затем я соединил эту трубу с радоновым вентилятором с помощью муфт, предоставленных вентилятором Festa Radon, который я купил. Затем я соединил нижнюю часть радонового вентилятора с входящей трубой ПВХ с помощью аналогичной муфты, входящей в комплект поставки.
