схема (фото и видео), оборудование, правила

Система воздухообмена играет ключевую роль в обеспечении необходимых условий существования в помещении.

Монтаж вентиляции требует грамотного планирования и организации.

На этапе проектирования системы нужно изучить все требования, установленные государственными нормативными документами, сделать поправки на конструктивные особенности здания, определиться с типом вентиляции и наметить план работ по установке.

Назначение вентиляционной системы

Профессионально организованная циркуляция воздуха создает в помещении те условия, которые необходимы человеку для хорошего самочувствия и работоспособности.

При строительстве любого жилого здания установка системы вентиляции обязательна.

Для решения общей задачи поддержания комфортного микроклимата система выполняет ряд функций:

очистка воздуха от загрязнений, появляющихся в результате жизнедеятельности человека;
своевременная подача свежего воздуха в помещение в необходимом объеме;
охлаждение и подогрев воздуха.

Виды вентиляционных систем

Системы вентиляции разделяют на 3 вида по принципу организации воздушного потока:

естественная;
принудительная;
смешанная.

Выбор в пользу определенного вида системы вентиляции, монтаж которой планируется произвести своими силами или с помощью профессионалов, делается на основе оценки ряда условий:

экологические показатели окружающего воздуха;
конструктивные особенности строения;
стоимость установки.

Кроме того, учитываются все достоинства и недостатки каждого из видов, а также особенности монтажных работ.

Естественная

Схема естественной вентиляции дома

Вентиляция естественного типа работает без использования электричества и механических приборов. Поток воздуха создается из-за разности давлений и температур в точках входа и выхода.

В многоэтажных домах такая вентиляция организована из магистральных каналов, пролегающих по всей высоте здания. В центральные шахты поступает загрязненный воздух из квартир через периферийные трубопроводы.

Роль приточных каналов раньше выполняли форточные окна и щели в проемах. Сегодня в качестве оконных конструкций устанавливают пластиковые стеклопакеты, которые сильно ограничивают естественный приток воздуха. В этом случае стоит организовать дополнительный канал притока.

Достоинства естественной вентиляции:

автономный режим работы;
низкая стоимость монтажа и обслуживания;
естественный воздухообмен благоприятно сказывается на самочувствии людей.

Существенным недостатком такого вида вентиляции является зависимость от условий окружающей среды.

В жаркий период года движение воздуха практически отсутствует из-за малой разности температур, являющейся главным условием работы системы.

Помимо этого, при сильном ветре кратковременно может возникнуть обратная тяга.

Принудительная

Пример принудительной вентиляции

Перемещение воздуха при принудительной вентиляции осуществляется за счет работы электрических приборов.

Она хорошо справляется с обеспечением нужного воздухообмена в помещениях, где одновременно находится множество людей в течение длительного времени, — магазинах, спортзалах, производственных цехах.

Достоинства принудительной вентиляции:

независимость от условий окружающей среды;
система фильтрации воздуха;
возможность подогревать и охлаждать воздушные потоки.

Недостатки:

дорогостоящие оборудование и установка;
подверженность загрязнению: в узловых элементах и на крыльчатках вентиляторов собирается пыль, способствующая появлению грибков и бактерий и ухудшающая работу приборов.

Смешанная

Система смешанного вентилирования

Вентиляционная система, в которой потоки воздуха образуются как естественным путем, таки и за счет работы вентиляторов, называется смешанной.

По одним каналам воздух проникает в помещение естественным путем, по другим принудительно выводится в окружающую среду. В каких-то случаях происходит наоборот.

Требования к системам вентиляции

Вентиляционная инженерная система любого типа должна удовлетворять требованиям, установленным государственными нормативными документами: ГОСТ, СанПиН, СНиП, СП.

Для каждого типа помещений определен свой показатель притока воздуха в единицу времени. Выбранные вентиляционные установки должны обеспечивать поступление нужного объема.

Например, для жилой комнаты на 1 м2 должно поступать 3 м3 свежего воздуха в час, а на одного проживающего – не менее 30 м3 в час.

Для кухни с газовыми плитами норма притока составляет 90 м3 в час, а для такого же помещения с электроплитами – 60. Вентиляция в ванной комнате должна поддерживать воздухообмен на уровне 25 м3 в час, а санузлах – 50.

Кроме того, в документах отражены требования к монтажным работам. В помещении, где невозможно получить поступление необходимого объема свежего воздуха естественным образом, проводится монтаж принудительной вентиляции. В первую очередь это относится к санузлам, ванным комнатам, кухням.

При монтажных работах необходимо соблюдать несколько правил:

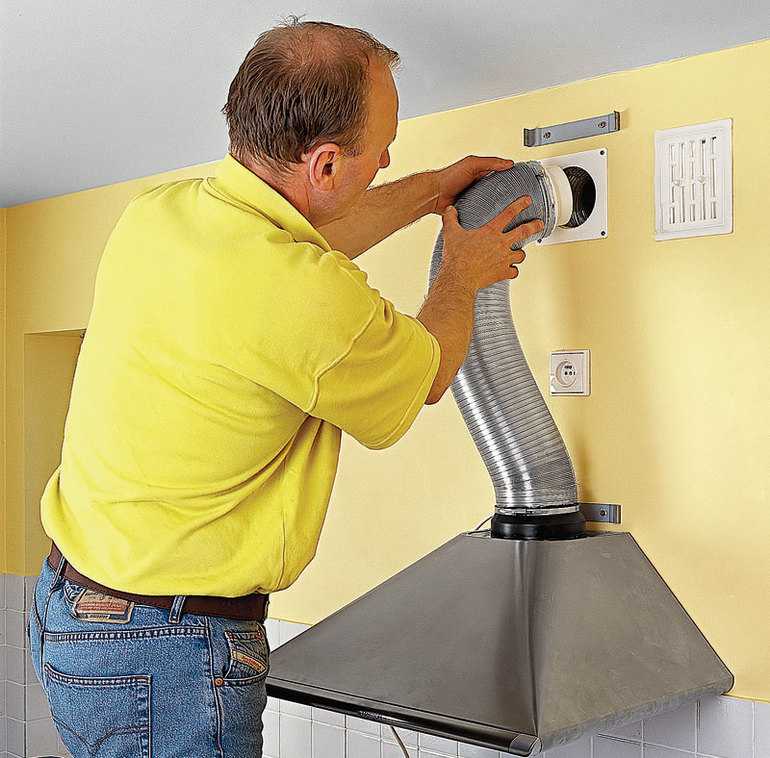

вытяжка на кухне должна охватывать всю зону над варочной поверхностью плиты, но не перекрывать при этом вытяжную решетку под потолком;
в целях экономии электроэнергии вентиляторы принудительной вытяжки в ванной стоит подключить к выключателям света;

для предотвращения смешивания потоков из санузла и ванной рекомендуется установить обратные клапаны на вентиляторы;
вытяжка из санузлов соединяется с общей шахтой при помощи специального короба;
для ванных комнат рекомендуется использовать оборудование с повышенной устойчивостью к воздействию влаги.

При установке любой вентиляционной системы следует отталкиваться от требований по воздухообмену и монтажу, следовать техническому проекту и указаниям специалистов, содержащимся в нем.

Проектирование

Пример проекта вентиляции дома

Установка вентиляции, как и любой инженерной системы, требует грамотного проектирования.

Осуществляется монтаж в несколько этапов:

определение объема воздухообмена;
внесение поправок в соответствии с конструктивными особенностями помещения;

составление схемы прокладки вентиляционных каналов.

Для вытяжного она равняется объему помещения, умноженному на 12. Для приточного – площади комнаты, умноженной на 3.

При проектировании вентиляционной системы с функцией кондиционирования воздуха нужно добавить монтаж дополнительного элемента охлаждения, соединенного с холодильной установкой.

При добавлении в систему отопительных функций в проект нужно внести установку рекуператора – механизма, проводящего одновременно 2 воздушных потока.

Проектирование вытяжной установки начинается с разработки технического задания. В нем указываются все требования по воздухообмену для каждой комнаты.

Основные этапы проектирования:

Расчет притока воздуха. На основании этого параметра определяются размеры воздуховодов и планируется разводка вентиляционных каналов.
Выбор способа подачи воздуха: естественный, принудительный, смешанный.
Определение пропускной способности отдельных элементов системы и потерь внутри них.
Вычисление звуковых параметров.
Подготовка чертежей для каждого элемента системы.

С учетом всех требований, отраженных в техническом задании, разрабатывается полная схема вентиляционной системы.

При составлении проекта вентиляционной системы нужно соблюдать все условия по обеспечению удобства и простоты монтажных работ:

количество узловых элементов должно быть сведено к минимуму;
процедуры по обслуживанию системы должны быть простыми и понятными рядовому пользователю;
система должна иметь запасные каналы и узлы, которые послужат альтернативой основным во время ремонта;
все элементы системы должны гармонично вписываться в интерьер помещения.

Материалы и инструменты для монтажа

Монтаж вентиляции проводится с помощью следующих инструментов и материалов:

перфоратор с набором буров и коронок;
шуруповерт;
отвертки;
саморезы, анкеры, дюбели, винты, скобы;
хомуты;
рулетка, карандаш;
монтажная пена, герметик;
алюминиевый скотч;
уплотнительный и теплоизолирующий материал.

Основные правила монтажа вентиляционных систем

Для всех типов вентиляционных систем монтаж проводится в несколько этапов:

Разметка мест для фиксации воздуховодов.
Сборка элементов крепления.
Сборка воздуховодов со всеми комплектующими.
Сборка отдельных блоков системы.
Монтаж всех блоков в единую систему.

В жилых помещениях каналы вентиляции маскируют под элементами интерьера. Монтаж осуществляется по завершении отделочных работ.

Вентиляционная установка собирается в определенной последовательности:

Система очистки.
Система подогрева.
Вентилятор.
Рекуператор.
Система кондиционирования.

Особенности монтажа вентиляции

В зависимости от типа вентиляции ее монтаж будет иметь ряд своих особенностей.

Естественная вентиляция

Эффективность естественной вентиляции зависит от расположения каналов притока и оттока воздуха – они должны находится в разных частях помещения.

Например, приточные отверстия можно расположить в наружной стене, а вытяжные — на противоположной или в другой комнате. За счет этого циркуляция воздуха будет происходить по всему объему.

Наиболее подходящие места для монтажа каналов притока воздуха:

в стене, немного выше радиатора отопления;
в нижней или верхней части оконной рамы;
справа или слева от окна на высоте 180-190 см.

Конструкции многих пластиковых стеклопакетов имеют встроенный вентиляционный канал, расположенный в оконной раме сверху или снизу. В нем предусмотрен фильтр и заслонка для регулировки притока воздуха.

В холодных широтах отверстие под приточный канал следует размещать над отопительным радиатором.

Входящий воздух будет нагреваться, тем самым исключается образование конденсата, а температурный режим в помещении не будет нарушаться.

Установка приточного клапана вентиляционной системы проводится в следующей последовательности:

Наносится разметка под отверстие. Корпус клапана прикладывается к стене и обводится карандашом.

Сверлится сквозное отверстие в стене с небольшим уклоном наружу. В работе используется перфоратор с коронкой необходимого диаметра.
В полученное отверстие устанавливается воздуховод с утеплителем. Оставшиеся щели заделываются термоизоляционным материалом или монтажной пеной.
Прикладывается корпус клапана, и маркером отмечаются места под отверстия для крепления. Корпус не должен касаться стенок воздуховода.
Сверлятся отверстия, и с помощью дюбелей корпус прикручивается к стене.
Устанавливается звукопоглотитель, который идет в комплекте с клапаном.
Надевается лицевая крышка.
Устанавливается наружная решетка воздуховода.

Количество приточных клапанов определяется с учетом объема помещения.

Существуют несколько рекомендаций по организации вытяжки при строительстве коттеджа:

размеры каналов — 130×130 мм;
отверстие для вытяжки воздуха в шахту из комнаты необходимо располагать в самой верхней части стены;
вентиляционная шахта с помощью трубы выводится на крышу. Ее высота должна превышать высоту конька минимум на полметра;
стенки шахт должны иметь толщину не меньше 2,5 кирпича. При меньших размерах будет происходить охлаждение воздуха, и вытяжка не будет работать.

Принудительная вентиляция

В зависимости от комплектации и схемы принудительной вентиляции, последовательность монтажа будет отличаться. Простейший способ – организовать канал подачи воздуха в наружной стене, оснастив его клапаном и вентилятором.

В отличие от естественной системы, отверстие просверливается в любой точке стены. В него вставляется труба с вентилятором, а затем устройство с фильтрами и нагревателями.

Далее воздух может напрямую подаваться в помещение либо равномерно распределяться с помощью воздуховодов. Подача воздуха может осуществляться по таймеру либо с помощью датчика температуры.

В крупных помещениях монтаж вентиляционных установок часто осуществляют на чердаке или в подсобных комнатах. Это позволяет оградить жилое пространство от шумов вентиляторов. От установки подачи воздуха воздуховоды расходятся по всему зданию.

Размеры воздуховодов определяются в проекте. Они производятся из полимеров, алюминия или стали, а их форма может быть круглой или прямоугольной. Монтаж воздуховодов вытяжной вентиляции осуществляют под потолком. Для крепления используются специальные хомуты.

Итоги и выводы

Вариантов конкретных инженерных решений монтажа вентиляционной системы может быть очень много, все зависит от особенностей сооружения. Установить вентиляцию можно как своими силами, так и с помощью специалистов.

В обоих случаях монтажным работам должно предшествовать грамотное планирование с осуществлением всех необходимых расчетов.

Вентиляция, не способная обеспечить нужный воздухообмен, сделает помещение малопригодным для жизни.
