Установка сэндвич-панелей: пошаговая инструкция

Профнастил, металлочерепица, сайдинг и сэндвич-панели, водосточные системы

Главная

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор. Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки.

Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

Особенности сэндвич панелей
- Плюсы и минусы
- Разновидности сэндвич панелей
- Советы по выбору
О правилах перевозки и разгрузки
Монтаж сэндвич панелей
- Предварительная подготовка сэндвич панелей
- Особенности монтажа сэндвич панелей
- Фасонные элементы
- Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей.

На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;

экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Плюсы сэндвич панелей:

возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;

прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.

Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т. д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

Нельзя брать панели за верхнюю обшивку.
Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.

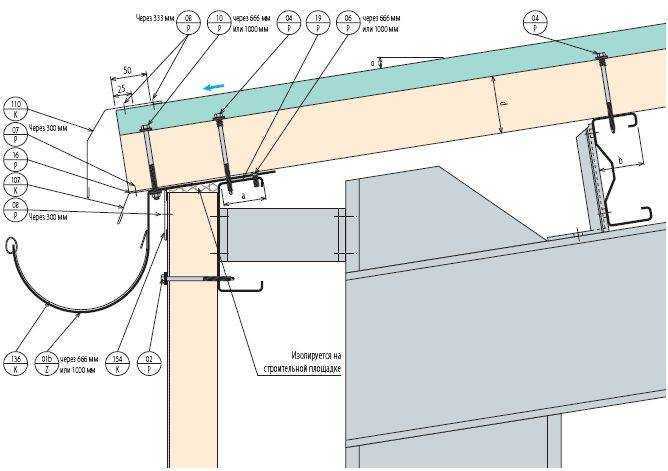

Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

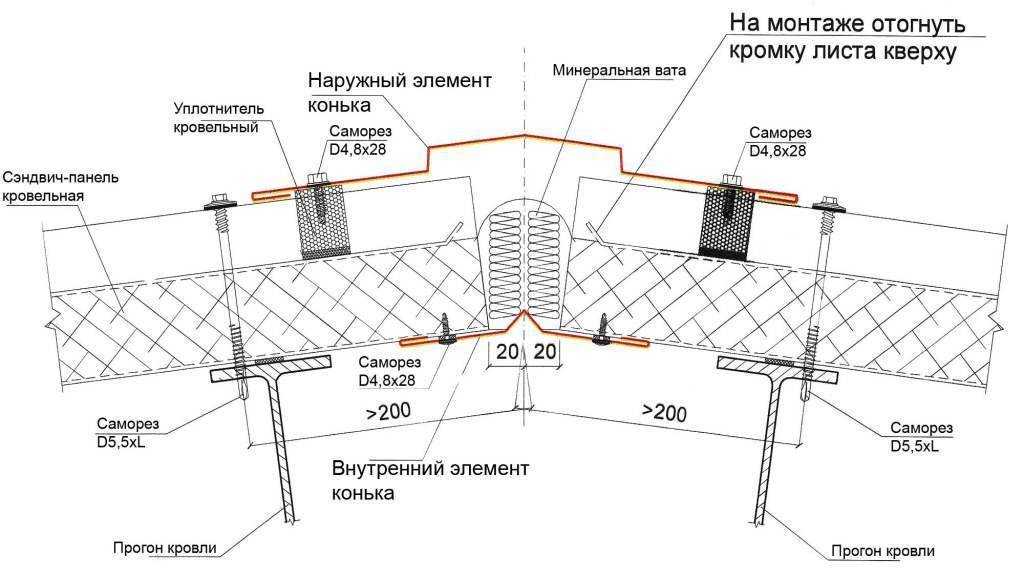

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

Ок

Как выполнить монтаж сэндвич-панелей в горизонтальном расположении?

Инструкции по установке сэндвич-панелей в горизонтальном расположении.

1. Для разгрузки больших сэндвич-панелей и профлистов необходимо использовать вилочные погрузчики с опорой и большим расстоянием между клыками вил.

2. Монтаж сэндвич-панелей следует начинать со стартовой отделки, выполненной с использованием толстого листового металла. Соответствующее положение элемента необходимо проверять с помощью уровня. Это позволит надлежащим образом установить первую панель.

3. Все места стыка сэндвич-панелей с каркасом должны быть герметизированы с помощью непромокаемого самоклеящегося уплотнителя. Самоклеящийся уплотнитель следует использовать как на стартовой отделке, так и на фундаментных основаниях, колоннах каркаса, рамах, ригелях и прогонах.

4. Перед укладкой первого ряда панелей необходимо закрепить наружный подоконник с соответствующим капельником для отвода дождевой воды от поверхности стен или кладки. Закрепление подходящего подоконника после укладки сэндвич-панелей может стать невозможным.

5. Учитывая значительный вес, перемещение сэндвич-панелей должно выполняться несколькими сотрудниками. Перед тем, как крепить панели к каркасу, необходимо снять защитную пленку с внутренней стороны. Учитывая возможность загрязнения панелей на строительной площадке, пленку с наружной стороны необходимо удалить как можно позднее. Однако это следует сделать в течение 3-х недель от даты производства.

6. Если это необходимо, сэндвич-панели можно аккуратно прибить с помощью деревянного бруска, чтобы не повредить замки и края.

7. Перед креплением панелей необходимо проверить их установку с помощью длинного уровня.

8. Монтаж панелей к стальному каркасу осуществляется с помощью саморезов. Это должны быть саморезы для стали, обязательно с уплотнительной шайбой. При этом необходимо обратить внимание на соответствующую установку механизма дрели, защищающего от образования нежелательных углублений в наружной облицовке. Саморезы должны крепиться на расстоянии 3,5 см от края панели.

9. Следует помнить об использовании самоклеящегося уплотнителя на последующих доступных элементах каркаса.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную герметичность и взаимодействие соседних панелей, а полиуретановая прокладка, применяемая с замком, обеспечивает непрерывность теплоизоляции между сэндвич-панелями.

11. Сэндвич-панели являются материалами относительно легкими. Они не могут выдерживать какую-либо нагрузку, кроме собственного веса. Вес сэндвич-панелей толщиной 100 мм составляет примерно 12,5 кг на квадратный метр. В зависимости от их длины их следует перемещать с использованием специального оборудования. Balex Metal поставляет сэндвич-панели, подрезанные с точностью до миллиметра. Иногда, однако, их необходимо подгонять на строительной площадке. Резку можно выполнять только с помощью пил или лобзиков, оснащенных зубцами для резки стальных листов.

12. При выполнении последующих этапов монтажа необходимо соблюдать технологические щели между досками, размером от 10 до 20 мм. Для непрерывности теплоизоляции эти щели должны быть тщательно заполнены пенополиуретаном низкого давления. Вертикальная отделка металлическими листами, прикрывающими деформационные швы между панелями, должна быть выполнена в пространственной версии так, чтобы они могли компенсировать возможные тепловые движения облицовки панелей. Их вертикальное положение должно контролироваться с использованием длинного уровня. А крепление с помощью саморезов с прокладкой или герметичных заклепок на расстоянии примерно 30 см.

Сэндвич-панели в виде горизонтальных полос

Инструкция по монтажу горизонтальных полос сэндвич-панелей

1. Для разгрузки крупногабаритных сэндвич-панелей и листов коробчатого профиля необходимо использовать вилочные погрузчики с большой опорной площадью и большим размахом вил. .

2. Начните с установки сэндвич-панелей с начальной планкой из более толстого стального листа. Проверьте правильность положения каждой детали спиртовым уровнем. Это поможет точно расположить первую сэндвич-панель.

3. Все стыки между сэндвич-панелями и каркасом загерметизируйте водонепроницаемой самоклеящейся прокладкой. Нанесите водоотталкивающие самоклеящиеся прокладки на начальный отлив, ленточный фундамент, каркасные колонны, каркасы зданий, балки и прогоны.

4. Перед укладкой первого ряда сэндвич-панелей необходимо установить отлив с отливной кромкой достаточной длины для отвода дождевой воды с фасада стены и ленточного фундамента. На уже прикрепленные сэндвич-панели может оказаться невозможным установить соответствующий каплеуловитель.

5. Из-за значительного веса сэндвич-панели должны перемещаться более чем одним человеком. Перед креплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите защитную пленку с наружной стороны сэндвич-панелей на завершающем этапе строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитная пленка должна быть удалена в течение 3 недель с даты изготовления сэндвич-панели.

6. При необходимости сэндвич-панели можно аккуратно забить на место с помощью молотка и деревянного бруска. Избегайте повреждения краев соединения и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Прикрепите сэндвич-панели к стальному каркасу с помощью винтов. Используйте только самонарезающие стальные шурупы с уплотнительными шайбами. Отрегулируйте крутящий момент сверления так, чтобы винты не были затянуты слишком сильно, чтобы не повредить внешнюю обшивку сэндвич-панелей. Установите шурупы на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой вдоль каждого выполненного участка работы.

10. Конструкция замков для сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное сопряжение между соседними сэндвич-панелями. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие. Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Используйте специальные приспособления для работы с длинными сэндвич-панелями. Balex Metal поставляет сэндвич-панели, нарезанные по длине с допуском в миллиметр. Однако иногда необходимо подрезать их по размеру на месте. Обрежьте пилой или электролобзиком, подходящим для резки листовой стали.

12. Между сэндвич-панелями на каждом этапе работы оставляйте рабочие зазоры шириной от 10 до 20 мм. Чтобы обеспечить непрерывную теплоизоляцию без разрывов, зазоры следует полностью заделать полиуретановой пеной низкого давления. Вертикальные оклады, используемые для закрытия компенсационных швов между сэндвич-панелями, имеют трехмерную форму, чтобы компенсировать любое тепловое расширение и сжатие облицовки из сэндвич-панелей. Отрегулируйте вертикальное выравнивание фартука с помощью длинного спиртового уровня. Закрепите саморезами для стального листа с прокладочными шайбами или заклепками с прокладкой на расстоянии примерно 30 см друг от друга.

монтаж сэндвич кровельных и стеновых панелей

На этой странице представлены подборки проектов с нашими вакуумными подъемниками.

Ознакомьтесь с другими проектами на нашей странице в Facebook.

При строительстве целого промышленного здания компания Lamcon Constructie & Montage столкнулась с рядом проблем. Одной из проблем было ограниченное пространство, в котором им приходилось маневрировать, что делало установку панелей крыши и стен довольно сложной. И вместо стандартных сэндвич-панелей использовали экопанели, которые тоньше, легче и гибче, но и более склонны к изгибу. И как будто этого мало, длина этих панелей была 25 метров. Другими словами, CladBoy CB5 отлично поработал!
Подробнее об этом проекте

Для обеспечения плавной установки был использован Cladboy CB5 в сочетании с цепной системой. Это предотвращает изгиб и позволяет панелям красиво висеть горизонтально, облегчая маневрирование. Опциональное дистанционное радиоуправление для всасывания и разгрузки было приятным дополнением, так как избавляло от необходимости ходить туда-сюда к базовому блоку. Панели длиной 25 метров экономят время!

Вим Лам (владелец Lamcon) регулярно работает с подъемным оборудованием VIAVAC и очень доволен CladBoy CB5:

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

В настоящее время в Оденсе, Дания, ведется строительство нового дата-центра Facebook. Этот дата-центр станет одним из самых передовых и энергоэффективных зданий в своем роде. Голландская строительная компания TSV участвует в этом проекте и использует вакуумные подъемники VIAVAC.

Подробнее об этом проекте

Для строительства огромной крыши центра обработки данных Facebook несколько сторон используют различные вакуумные подъемники VIAVAC. Специально для этого проекта компания TSV приобрела два новых станка CladBoy CB4, которые используются для установки стальных кровельных панелей в этом здании.

Решение Facebook построить центр в Оденсе было принято из-за благоприятного климата. Компания сэкономит деньги на кондиционировании воздуха, которое в противном случае тратило бы энергию впустую. С площадью 56 000 квадратных метров это третий дата-центр Facebook за пределами США. На серверах в центре обработки данных будут храниться изображения, видео и другая информация.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Новый CladMaster был успешно развернут на стадионе Гойсселт в голландском городе Маастрихт. Компания Kempen Cladding наняла этот вакуумный подъемник и установила сэндвич-панели с наполнителем из каменной ваты на нижней стороне трибуны.

Подробнее о проекте

Футбольный стадион MVV Maastricht был расширен спортивным залом, для которого использовалась часть пространства под трибуной. Чтобы утеплить это пространство, около 300 изоляционных панелей весом 200 кг каждая были установлены под углом 36° и на высоте 14 метров на нижней стороне трибуны.

CladMaster наиболее удобен для такого рода работ; При установке с помощью вилочного погрузчика панели можно транспортировать и устанавливать эффективным и безопасным способом.

Благодаря шести движениям с гидравлическим приводом панели можно размещать с точностью до миллиметра. Движениями можно пропорционально управлять на двух скоростях с помощью радиографического дистанционного управления.

Благодаря VIAVAC CladMaster эта работа была завершена в срок и с соблюдением всех норм охраны труда и техники безопасности.

Меньше об этом проекте

В этом проекте используется CladMaster.

Заменена и одновременно расширена крыша существующего склада. Старую кровлю заменили на сэндвич-панели, после чего увеличенную площадь оборудовали солнечными панелями. Все это было выполнено с помощью CladBoy CB5.

Подробнее об этом проекте

Используя панели длиной 21 метр, мы смогли перекрыть всю конструкцию крыши и не нуждались в корректировке существующей несущей конструкции. Поскольку вакуумный подъемник имеет присоски в нескольких местах, сэндвич-панели не изгибаются во время подъема. При использовании CladBoy CB5 с технологией двойного вакуума дополнительные ремни безопасности больше не требуются.

Монтаж более 1200 м ² кровельных панелей выполняла строительная компания «Лонт». Механики, использующие вакуумный подъемник VIAVAC, были очень довольны его удобством и скоростью.

Посмотрите видео-инструкцию здесь:

Меньше об этом проекте 3

В этом проекте используется CladBoy CB5.

В 2016 году было приложено много усилий для строительства крупнейшего стадиона Дании, Королевской арены, многофункционального крытого стадиона в южном городском районе Эрестад Копенгагена. VIAVAC поставила датской компании HS Hansen компактный вакуумный подъемник CladBoy GB-750 для сборки сэндвич-панелей для облицовки.

Подробнее об этом проекте

Вакуумный подъемник подходит для подъема панелей весом до 750 кг, очень компактен и удобен в транспортировке, эффективно справляется с различными сборочными работами.

Арена отвечает самым высоким международным стандартам комфорта, акустики и функциональности. Арена открылась в начале 2017 года и вмещает 12 500 зрителей на спортивных мероприятиях и до 16 000 зрителей на концертах.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB-750.

№
Для монтажа сэндвич-панелей крыши и стен здания холодильного склада использовались различные вакуумные подъемники VIAVAC. Для кровли использовался CladBoy CB4, а для стеновых панелей CladBoy compact. Монтажные работы были выполнены KIM Nederland, ведущим специалистом в области модульного теплоизоляционного строительства.
Холодильный склад состоит из стальной конструкции высотой 40 м с сэндвич-панелями на крыше. Фасад имеет толщину 20 см и длину панелей до 19 м.
Подробнее об этом проекте
Строгие требования безопасности на строительной площадке
Для этого проекта были установлены очень строгие требования по безопасности на строительной площадке и условиям труда сотрудников. Использование вакуумных подъемников VIAVAC, среди прочего, позволило безопасно и эффективно установить очень длинные и тяжелые сэндвич-панели.
Холодильный склад имеет более 21 000 паллетомест и полностью автоматизированную систему пропускной логистики при рабочей температуре -17 градусов.
Меньше об этом проекте
В этом проекте используется CladBoy CB4.
Вакуумный подъемник VIAVAC используется для установки сэндвич-панелей из минеральной ваты длиной 22 м. Панели (при толщине полных 150 мм) весят 450 кг. В этом проекте используется CladBoy CB5 с технологией двойного вакуума.
Подробнее об этом проекте
Безопасно и эффективно
Из-за значительного веса в сочетании с длиной панелей используются дополнительные промежуточные присоски для достижения хорошего распределения веса. Для монтажной бригады работа с вакуумным подъемником VIAVAC была безопасным и эффективным методом установки длинных панелей.
Меньше об этом проекте
В этом проекте используется CladBoy CB5.
Для монтажа фасада нового центрального склада Henkel успешно использовался CladBoy compact GB2-375. Центральный склад является крупнейшим в мире полностью автоматизированным складским центром общей площадью 16 000 м² с 10 этажами и вместимостью 90 000 паллетомест.
Подробнее о проекте
Минимум усилий
Фасады выполнены из сэндвич-панелей с наполнителем из минеральной ваты, поставленных и установленных фирмой Brucha. Этот компактный вакуумный подъемник оснащен двойной вакуумной системой, поэтому дополнительные устройства безопасности не требуются. Благодаря этому тяжелые сэндвич-панели (около 300 кг и длиной около 12 м) можно было установить быстро, с минимальным привлечением персонала и эффективным способом.
Меньше об этом проекте
В этом проекте используется CladBoy compact GB2-375.
Для дальнейшего расширения производственного цеха в Германии компания Brüninghoff GmbH установила сэндвич-панели на основе минеральной ваты длиной 22 метра для компании Friedrich Hippe, используя вакуумный подъемник CladBoy CB5.
Подробнее об этом проекте
Из-за длины панелей этот вакуумный подъемник оснащен двойной вакуумной системой, присосками между ними и имеет цепную подвеску. Цепная подвеска гарантирует, что панель остается прямой и не прогибается, что предотвращает повреждение панелей.
С помощью вакуумного подъемника панели могут быть установлены работниками с минимальными усилиями, быстро и безопасно. CladBoy CB5 позволяет устанавливать панели длиной до 25 метров.
Меньше об этом проекте
В этом проекте используется Cladboy CB5.
VIAVAC разработал специальный вакуумный подъемник для компании Neptunus со штаб-квартирой в Кесселе. Neptunus специалист по проектированию, аренде и строительству шатров для мероприятий, а также разборных зданий. От 10 м² до 20 000 м² или даже больше, от простого до роскошного. Для быстрой и безопасной установки изогнутых панелей компания Neptunus искала специальный вакуумный подъемник.
Подробнее об этом проекте
Требовался вакуумный подъемник, с помощью которого можно было бы монтировать длинные многослойные кровельные панели максимальной длиной 24 метра за одну операцию. Вакуумный подъемник должен был быстро и легко подстраиваться под длину сэндвич-панелей. Дополнительным требованием была возможность установки панелей как прямо, так и изогнуто.
Для дизайна компания VIAVAC в консультации с Хансом Эйлерсом, директором Neptunus, разработала вакуумный подъемник с телескопической траверсой для регулировки расстояния между присосками и панелями различной длины.
