Установка розетки компьютерной. Правильность подключения вашего компьютера.
Для подключения компьютеров с помощью кабеля к локальной сети или сети интернет часто устанавливают компьютерные розетки. Это самая простая, надежная и удобная среда передачи данных, несмотря на развитие беспроводных технологий. Соответственно, точная установка розетки компьютерной состоит в правильном распределении проводов. Сегодня компьютеры вошли в нашу жизнь надолго и основательно. Они обхватывают уже не только работу и профессиональную деятельность, но и быт. Поэтому монтаж компьютерной розетки – это важный этап для полноценного функционирования вычислительной техники в любом помещении.
Преимущества быстроты подключения
Если вам необходимо создать удобное подсоединение между компьютерами, как дома, так и в офисе, вам понадобится монтаж розетки для компьютера. Вам нужно знать, не смотря на простоту, розетка для компьютеров является сложным устройством, необходима при подключении максимальная точность и определенный уровень практического мастерства.
Только высококвалифицированный специалист может раскрыть все секреты этого дела, имея нужные навыки.
Правильная установка розетки компьютерной предостерегает вас от неправильных действий в планировке рабочего места. Как всегда, ремонтные работы сопровождаются большим объемом работ. Иногда мы можем забыть о заблаговременно проведенном кабеле для подключения компьютерной розетки. Обратившись к нам, учитывая все ваши пожелания для подключения персонального компьютера, мы построим правильную цепочку действий. Правильность выполнения всех работ вы можете проконтролировать.
Правильность подключения компьютера
Для правильности подключения компьютера необходимо знать все нюансы. Разница при подключении видна на первоначальном этапе, а казалось бы все так просто. Несколько компьютеров мы не можем подключить к одному проводу, и для работы компьютера требуется 4 провода. Кабель, который подходит для компьютерной сети формирует 4 пары, и в паре по 2 провода. Каждый провод имеет свой цвет и это помогает безошибочно подключить провода к розетке.
Чем выше категория кабеля, тем выше скорость и расстояние, на которое может быть передан сигнал без искажения.
Далее следует установка розетки компьютерной, к каждой розетке должен быть проведен свой кабель. Большое количество компьютерных розеток в помещении обусловлено стремительным развитием нашей жизни. Главное правильно — продумать места для установки розеток.
Компьютерная розетка внешне похожа на телефонную розетку, но для подключения компьютера необходима розетка с 8 контактами. Бывают розетки с одним гнездом или с несколькими. Самое главное выбрать хорошую розетку, которая отличается высокой надежностью при передаче данных, качественной сборкой и адекватной ценой. На розетке указанная цветовая маркировка, которая совпадает с маркировкой на кабеле.
Подключение компьютерной розетки
Рекомендуем вам, чтобы установка розетки компьютерной проводилась специалистами, которые больше сталкивались с различными видами розеток. Внешне розетки могут быть похожи, но разница может только заключаться в количестве контактов, и в разъеме.
Компьютерная розетка необходима для подключения компьютера к сети интернет и локальной сети офиса или дома. Розетки могут быть внутренней и внешней установки. Виды розеток могут быть разными, но подключаются они одинаково, да и функции они выполняют одни и те же, разница только в простоте установки и внешнем виде.
Внутренняя установка розетки компьютерной выглядит намного красивее, но чтобы установить ее необходимо затратить намного больше усилий. В подключении компьютерной розетки все достаточно очевидно. Цветная маркировка возле каждого из гнезд для провода поможет правильно подключить провод. Главное в подключении кабеля, чтобы соблюдалась электрическая схема. Без розеток не работает ни один прибор.
Многие сталкивались с такой ситуацией, когда нужен интернет, приходит монтажник и для него самое главное провести кабель и подключить, чтобы работал интернет. Для него не самое основное, как это буде выглядеть. У вас по всей квартире остается провод, и самое главное.
как этого избежать, вы не знаете. Вам требуется высококачественная установка розетки компьютерной для аккуратной укладки кабеля, ведь он прокладывается не на время. Только обратившись к профессионалам, ваши розетки станут незаменимыми частями отлично работающей электрической сети, и никогда не будут беспокоить вас своими поломками. Монтаж розеток нужно выполнять, чтобы их корпуса не вываливались из стены, не нагревались сверх меры, не искрили.
Установка компьютерной розетки – процедура не сложная, однако здесь есть свои тонкости. Стоимость работ может варьироваться в зависимости от сложности условий и объема выполняемых работ.
подключение и монтаж на стену.
В современном доме или квартире невозможно обойтись наличием только одной электрической розетки.
Компьютеры, телефоны и модемы, требуют совершенно иных элементов для подключения электронного высокоскоростного сигнала. Одним из элементов подобной арматуры, которая может понадобиться при объединении нескольких компьютеров в одну сеть, является розетка rj45.
Как подключить это устройство будет подробно описано ниже.
Содержание
- 1 Для чего нужна розетка rj45
- 2 Разновидности розетки rj45
- 3 Распайка компьютерной розетки
- 4 Подключение розетки к кабелю
- 5 Монтаж розетки на стену
Для чего нужна розетка rj45
Этот элемент арматуры предназначен для передачи компьютерного сигнала от одного системного блока к другому. Одним из наиболее часто устанавливаемых устройств, является розетка комбинированная компьютерная — тв. Удобство использования этого элемента достигается за счёт установки в одном корпусе еще и телефонного разъёма rj11. Такое устройство позволяет не только подключить компьютер к домашней сети, но и осуществить соединение стационарного телефона с сетью.
Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры.
Разновидности розетки rj45
Розетка компьютерная rj45 может быть накладного типа и для установки с помощью внутреннего монтажа.
Если планируется устанавливать внутреннюю модель, то потребуется осуществить штробление стен.
Чтобы установить наружную компьютерную розетку, делать отверстия в стене не потребуется, но расположенный кабель-канал вдоль стены будет значительно портить весь интерьер комнаты. Наружный способ больше подходит в том случае, когда требуется установить большое количество компьютеров объединённых в одну сеть. При необходимости добавить ещё один компьютер в систему, не составит большого труда. Достаточно будет подключить участок кабеля к крайнему устройству.
Комбинированные розетки с rj11 внешнего исполнения также востребованы для подключения компьютеров в офисе.
Подключение совместно с компьютером и телефонного аппарата, позволяет рационально использовать пространство на рабочем столе и, при неоходимости, легко отключить устройство от сети.
Розетки для подключения компьютера могут быть одинарными и двойными.
Если требуется подключение более одного компьютера к сети на одном рабочем месте, то двойная модель позволит полностью отказаться от различных приспособлений, которые применяются для увеличения количество портов.

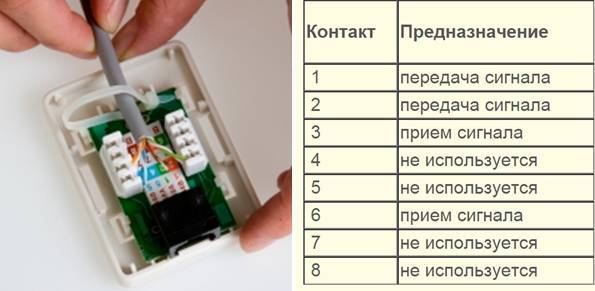

Распайка компьютерной розетки
Правильный монтаж, вне зависимости от модели устанавливаемого элемента, позволит безопасно использовать дорогостоящее компьютерное оборудование. Если подключение компьютерной розетки будет осуществлено с нарушениями, то чувствительное микропроцессорное оборудование может быть выведено из строя. Передача сигнала от одной розетки, к другой осуществляется с помощью кабеля «витая пара».
Такое соединение позволяет передавать высокоскоростной сигнал, на расстояние до 100 метров, без потери качества.
Кабель для подключения этого устройства содержит 4 пары цветных проводов, что значительно облегчает правильную установку. Распиновка разъёма зависит от стандарта подключения устройства.
Разъём Т568А имеет следующую распиновку:
1 контакт — бело-зелёный.
2 — зелёный.
3 — бело-оранжевый.
4 — синий.
5 — бело-синий.
6 — оранжевый.
7 — бело-коричневый.
8 — коричневый.
Если используется стандарт Т568В (используется чаще), то распайка следующая:
1 контакт — бело-оранжевый провод.
2 контакт — оранжевый.
3 — бело-зелёный.
4 — синий.
5 — бело-синий.
6 — зелёный.
7 — бело-коричневый.
8 — коричневый.
Эти варианты распиновки, являются взаимозаменяемыми и совершенно идентичны по качеству передачи сигнала.
Подключение розетки к кабелю
При подключении, компьютерная розетка должна быть соединена с кабелем таким образом, чтобы было полностью исключено непроизвольное выпадение проводника из зажимного контакта. Для этого следует правильно соединить устройство с высокоскоростным кабелем. Подключение осуществляется с применением специальной вилки. Вилку следует использовать необходимого размера, толщина жала инструмента не должна превышать диаметр провода.
Установка кабеля осуществляется в такой последовательности:
- Каждую витую пару необходимо слегка распустить.
- Провода заводятся в крепление согласно распиновке.
- С помощью вилки каждый провод вдавливается внутрь зажима.
Некоторые монтажники с целью экономии вместо специальной вилки используют шлицевую отвертку соответствующего размера.
Но этот способ кустарный, иногда приводящий к обрыву провода или ослаблению контактов зажимов. Хотя тоже имеет место жить.
При подключении кабеля не требуется осуществлять зачистку проводов. Ножи, которые встроены в зажим разъёма, надёжно прорезают изолирующую оболочку.
Монтаж розетки на стену
Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства.
Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки.
Для установки внутренней конструкции потребуется потратить значительно большее количество времени.
Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:
- В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
- К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
- В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
- Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
- Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
- Устанавливается декоративная пластмассовая накладка.
Несмотря на более сложный вариант установки скрытой компьютерной розетки, использование такого способа монтажа, позволяет значительно повысить эстетические качества такого соединения.
Как подключить компьютерную rj45, подробно описано в данной статье. Если осуществить монтаж по всем правилам, то розетка прослужит долгое время, без каких-либо нарушений в работе, а сетевая игра, будет возможна даже в том случае, если второй компьютер находится в другой комнате.
Как установить процессор Intel или AMD на компьютер
Домашняя страница / ПК и компоненты / How-To
Обновлено
ЦП — это бьющееся сердце вашего ПК. Вот как его установить.
Автор Тьяго Тревизан
PCWorld 7 февраля 2022 г. 3:30 по тихоокеанскому времени
Изображение: Thiago Trevisan/IDG
Сердцем любого ПК является его центральный процессор или ЦП.
Неудивительно, что быстрый процессор является предметом гордости многих энтузиастов. Это также необходимо для тех, кто хочет выполнять интенсивную работу. В последние годы переход на новейший ЦП стал менее важным в свете все более быстрых графических карт и изменяющих впечатления от твердотельных накопителей.
Но с недавним выпуском процессоров Intel «Alder Lake» 12-го поколения и AMD Ryzen 5000 битва за процессоры снова обострилась как по цене, так и по производительности!
На кону так много всего, что хочется все сделать правильно. Перейдите к нашему руководству по лучшим процессорам для игр, чтобы получить помощь в выборе следующего процессора, а затем следуйте этим пошаговым инструкциям по установке процессора на свой ПК.
Как установить процессор Intel
Сначала мы рассмотрим установку процессоров Intel, а затем чипов AMD.
Начните с материнской платы снаружи корпуса вашего ПК на плоской поверхности. Отпустите небольшой металлический рычажок, удерживающий крепежную скобу процессора на разъеме Intel LGA на материнской плате.
Thiago Trevisan/IDG
Теперь вы можете вставить чип. Убедитесь, что вы выровняли две направляющие выемки на сокете с выемками вдоль края вашего чипа. Эти выемки предназначены для предотвращения неправильной установки процессора в сокете.
ЦП часто будет иметь небольшой треугольник или подобное обозначение, чтобы выровняться с сокетом, например, в левом нижнем углу. Установив чип в гнездо, вы можете опустить фиксирующую скобу на место. Перед тем, как использовать металлический рычаг, чтобы зафиксировать ЦП на месте, убедитесь, что выемка на конце скобы надвинута на единственный винт в основании разъема.
Когда процессор установлен, пришло время установить кулер. Если вы используете стандартный кулер Intel, на нижней стороне радиатора уже будет термопаста. Если вы используете кулер вторичного рынка, вам нужно будет нанести небольшую точку термопасты размером с рисовое зерно — ваш кулер, вероятно, поставлялся с небольшим шприцем — в центр процессора, прежде чем устанавливать радиатор. Сверху.
Intel Core i5-12600K
Одна из приятных особенностей стандартного радиатора Intel заключается в том, что он использует нажимные штифты для крепления к материнской плате. Просто поместите кулер поверх вашего процессора, а затем вставьте нажимные штифты в отверстия в каждом углу сокета.
Последним шагом является подключение провода разъема вентилятора, идущего от ЦП, к разъему вентилятора ЦП на материнской плате.
Не забудьте подключить вентилятор кулера к материнской плате!
Для кулеров вторичного рынка этот процесс может быть более сложным и потенциально включать в себя нестандартные крепежные кронштейны радиатора и монтажные решения. Лучше всего следовать инструкциям производителя и обращаться к соответствующим видео на YouTube для получения инструкций по этим продуктам.
Как установить процессор AMD
Чипы AMD имеют другой тип сокета (называемый AM4) и другой способ установки радиаторов по сравнению с системой Intel. Одним из ключевых отличий является то, что вы найдете контакты на самом ЦП, а не на материнской плате, поэтому будьте особенно осторожны при обращении с ними.
Примечание: при снятии кулера AMD действуйте медленно и осторожно, так как известно, что некоторые кулеры вырывают процессор из сокета с помощью липкой термопасты. Удерживающая скоба AMD не такая прочная, как у Intel.
Не позволяйте этому случиться с вами, когда вы снимаете процессор AMD Ryzen.
Thiago Trevisan/IDG
Чтобы установить процессор AMD Ryzen на свой компьютер, начните с извлечения рычага блокировки процессора из гнезда. Затем вы можете поместить свой процессор AMD в разъем таким образом, чтобы золотой треугольник на углу вашего чипа совпадал с выгравированным треугольником на углу разъема процессора. Легкое нажатие должно надежно зафиксировать ваш процессор в сокете. Опустите удерживающий рычаг сбоку от разъема, чтобы зафиксировать чип на месте.
AMD X570 AM4 Socket
Thiago Trevisan/IDG
Как и стандартный кулер Intel, кулер AMD поставляется с заводским теплоизоляционным материалом на нижней стороне. Большая разница между стандартными решениями для охлаждения Intel и AMD заключается в том, что в то время как Intel крепится с помощью нажимных штифтов, AMD устанавливает более традиционную комбинацию выемки и рычага.
AMD Ryzen 5 5600X
Начните с прикрепления монтажного кронштейна кулера к пластиковой выемке на верхнем конце сокета процессора. Затем зацепите скобу за выемку на противоположном конце гнезда. Отсюда вы можете переключить фиксирующий рычаг, чтобы прижать радиатор к процессору и крепко прижать радиатор к материнской плате. Зацепить обе пластиковые выемки за монтажный кронштейн радиатора — самая сложная часть процесса установки.
Кронштейн кулера необходимо зацепить за пластиковые выемки на креплениях кулера по обеим сторонам разъема процессора на материнской плате.
Теперь вы успешно выбрали правильный ЦП для вашего ПК сборки и , вы правильно установили его на материнскую плату. Ваш компьютер еще не готов, но вы сделали большой шаг на пути к компьютерной нирване.
Если вы планируете использовать водяное охлаждение, водяные блоки обычно имеют собственное крепежное оборудование как для AMD, так и для Intel, с задними панелями и специальным крепежом с накатанной головкой.
Примечание редактора: Томас Райан также внес значительный вклад в подготовку этой статьи.
Автор: Тиаго Тревизан
Как установить процессор на материнскую плату: Руководство для начинающих
Автор Картик Айер и Мэтью Коннацер
Обновлено Процессор— один из основных компонентов ПК, без которого компьютер работать не будет. В этом руководстве мы расскажем вам, как установить процессор.
Быстрые ссылки
- Предпосылки: Все, что вам нужно
- Как установить ЦП: Пошаговое руководство только что купил новый процессор, блестящая новая материнская плата и новая видеокарта (которая, вероятно, немного отбросит вас назад). Большой! Что дальше? Берем все новые компоненты и собираем их вместе, чтобы построить новый компьютер. Первое, что вам нужно сделать, это бросить этот процессор на материнскую плату, чтобы оживить ваш компьютер. Установка процессора подобна установке мозгов в ваш компьютер. К счастью, это довольно простая задача, и нет необходимости напрягаться. Мы здесь, чтобы провести вас через этот процесс, чтобы убедиться, что все на месте. В этом руководстве мы рассмотрим каждый шаг и объясним, как установить ЦП на материнскую плату.
Условие: Все, что вам нужно
Если вы решили начать сборку ПК, то, скорее всего, вы уже собрали все необходимые детали. Если нет, то сейчас самое время это сделать. На самом деле вам нужны только процессор и материнская плата для выполнения шагов, упомянутых в этом руководстве, но мы собираемся взглянуть на пару других вещей, которые вы, возможно, захотите взять, прежде чем приступить к этому шагу сборки ПК:
- Термопаста: Вам понадобится термопаста после установки процессора, если только на вашем процессорном кулере она уже не нанесена.
- Кулер процессора: Само собой разумеется, что вам нужен кулер процессора, чтобы процессор не перегревался. Это необязательно, и вам понадобится какой-нибудь кулер для процессора — воздушный или жидкостный кулер.
- Совместимая материнская плата: Не все процессоры работают со всеми материнскими платами, представленными на рынке. Многие ЦП подключаются к разным разъемам ЦП на плате, и для их работы также требуются выделенные и совместимые чипсеты. Процессоры Intel 12-го и 13-го поколений совместимы с материнскими платами LGA 1700 серий 600 и 700, процессоры Ryzen 7000 совместимы только с материнскими платами AM5 с набором микросхем серии 600, а процессоры Ryzen от 1000 до 5000 совместимы с материнскими платами AM4 с наборами микросхем 300, 400. или чипсеты серии 500.
- Чистое рабочее место: Вы же не хотите случайно что-то засунуть в сокет процессора. Где бы вы ни делали это, убедитесь, что нет никаких жидкостей или каких-либо материалов, которые потенциально могут повредить розетку.
Вот и все предварительные условия. Установка только процессора не требует инструментов, хотя для установки процессорного кулера (следующий шаг) обычно требуется по крайней мере отвертка.
Как установить ЦП: пошаговое руководство
Примечание: Весь процесс установки процессора на материнскую плату намного проще, если вы делаете это вне корпуса ПК. Это дает вам больше места для работы вместо того, чтобы ограничивать себя ограниченным пространством внутри шасси. Если вы устанавливаете новый ЦП в существующую сборку, мы рекомендуем сначала вынуть материнскую плату. Кроме того, изображения в этом руководстве предназначены для сокетов типа LGA, таких как LGA 1700 и AM5, но процесс очень похож для сокетов PGA, таких как AM4 и AM3.
- Первое, что вы увидите, найдя сокет ЦП на материнской плате, — это металлический рычаг рядом с сокетом, прикрепленный к корпусу сокета. Для материнских плат LGA 1700 и AM5 вам просто нужно поднять этот рычаг настолько, чтобы освободить металлическую рамку, закрывающую сокет ЦП. Для материнских плат AM4 убедитесь, что этот рычаг направлен прямо вверх.
- Следующим шагом является вставка ЦП в гнездо ЦП на материнской плате. Лучше всего прикасаться только к сторонам процессора, удерживая его. Не прикасайтесь ни к каким контактам на материнской плате или процессоре. К счастью, как на ЦП, так и на сокете почти всегда есть индикатор, который поможет вам правильно их выровнять. Найдите небольшой треугольный индикатор на углу ЦП и разъема и правильно совместите их.
- После правильной установки ЦП должен ровно лежать на сокете без приложения каких-либо усилий или давления.
- Если на материнской плате есть разъем LGA, опустите металлическую рамку на ЦП и с помощью металлического рычага зафиксируйте металлическую раму в исходном положении. Это потребует небольшого усилия, так что не бойтесь сильно надавливать. Если на вашей материнской плате есть разъем PGA (например, AM4), все, что вам нужно сделать, это полностью опустить рычаг вниз, что удержит процессор на месте.
Как установить ЦП: Заключительные мысли
Мы объяснили шаги, используя процессор Intel Core i5-12600K, но процесс очень похож почти на все основные чипы. Это немного отличается для чипов для энтузиастов, таких как процессоры AMD Threadripper и Intel Xeon, но вы, вероятно, уже знаете, как установить процессор, если имеете дело с этими чипами, для начала. Мы надеемся, что это руководство для начинающих помогло вам понять, как установить ЦП на материнскую плату. Мы предлагаем вам присоединиться к нашим форумам XDA Computing, чтобы узнать больше о сборке ПК, деталях и просто о вычислениях в целом.
Подписывайтесь на нашу новостную рассылку
Похожие темы
- Компьютеры
- Учебники по информатике
- шт
Об авторах
Вечный писатель в XDA Developers, публикующий обзоры, руководства по покупке, предложения и многое другое для смартфонов, которые вам небезразличны. У меня более шести лет опыта в освещении смартфонов и сопутствующих товаров. До прихода в XDA Developers я был старшим обозревателем в Digit, популярном техническом журнале в Индии. У меня нездоровые отношения с играми, поэтому вы либо заметите, как я кричу на свои мониторы, играя в онлайн-шутер, либо просто бездельничаю в ролевой игре с открытым миром в свободное время.
- Термопаста: Вам понадобится термопаста после установки процессора, если только на вашем процессорном кулере она уже не нанесена.
Большой! Что дальше? Берем все новые компоненты и собираем их вместе, чтобы построить новый компьютер. Первое, что вам нужно сделать, это бросить этот процессор на материнскую плату, чтобы оживить ваш компьютер. Установка процессора подобна установке мозгов в ваш компьютер. К счастью, это довольно простая задача, и нет необходимости напрягаться. Мы здесь, чтобы провести вас через этот процесс, чтобы убедиться, что все на месте. В этом руководстве мы рассмотрим каждый шаг и объясним, как установить ЦП на материнскую плату.
