Минимальная толщина стяжки для водяного теплого пола: на перекрытии, над трубой

Утепление дома может выполняться с помощью напольной водяной отопительной системы, которая является выгодным и экономическим способом отопления. Не требуется большие затраты на электроэнергию, в отличие от оснащения электрополом. Установка скрытых теплоблоков требует некоторых усилий, но не является сложной, и если выполнена правильно, эффективность работы нагревательной системы будет высокой.

Содержание:

Слои отопительной установки
- Для чего нужна финишная стяжная основа?
- Минимально допустимая толщина
- Максимально допустимая толщина

Одним из наиболее важных условий создания «правильной» системы выступает стяжка, для изготовления которой используют цемент и песок. А вот что касается толщины заливки, то тут много версий. Кто-то утверждает, что размер этой конструкции должен быть как минимум 60 мм, а кто-то уверен, что и 40 мм достаточно для обеспечения надежности работы оборудования. Какова же минимальная толщина стяжки для водяного теплого пола должна быть? Давайте разбираться вместе.

Чтобы сделать правильную установку внутреннего отопления, необходимо провести ряд процессов по созданию всех составляющих ее «начинки». Нарушение последовательности слоев или исключение какого-либо из них чревато выходом из строя всей системы.

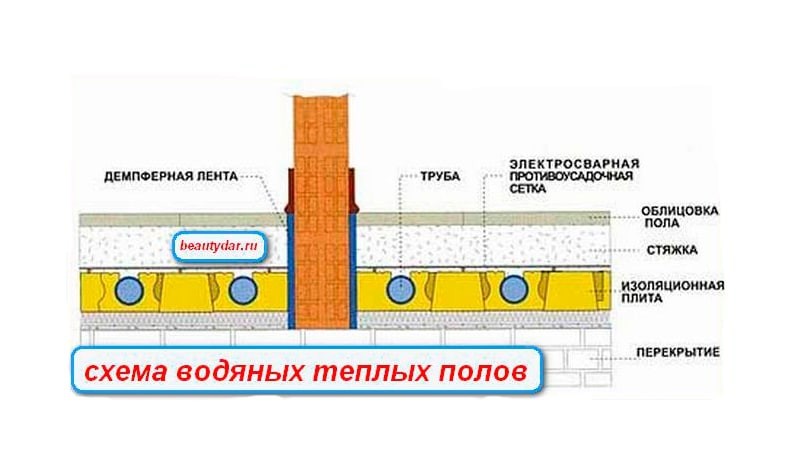

Так выглядит теплый пол в «разрезе»

Итак, в целом теплый водяной пол состоит из 6 слоев, в числе которых:

черновая стяжная конструкция, не требующей высокой точности;
гидроизоляционное полотно для предупреждения попадания влаги из стеновых и межэтажных перекрытий в сам обогревательный узел;
теплоизоляционный материал для исключения потери тепла;
армирование напольной площади помещения, для чего используется армированная сетка или специальные маты с креплениями для создания монолитной конструкции;
прокладка трубопровода по заранее согласованной схеме, которая отвечает всем требованиям СНиП и вместе с тем учитывает назначение и конфигурацию помещения;
заливка самовыравнивающейся цементной основы;
декоративное покрытие, в качестве которого может быть кафель, линолеум, паркет или ламинат.

Толщина стяжки под керамическую плитку может быть более 50 мм, поскольку кафель отличается высокой теплопроводностью. Для ламината или паркета – не более 30 мм, дерево – плохой проводник тепла.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Черновая основа является очень важной составляющей оборудования подобного рода. Благодаря ей происходит первичное выравнивание, что позволяет слой чистовой заливки сделать максимально равномерным. Причем черновая основа должна быть не только при оснащении пола по грунту, но и по плите перекрытия в квартирах многоэтажных домов.

Если пропустили черновую стяжку, финишная цементная поверхность получится неравномерной. Это в целом повлияет на надежность самого теплового источника и на эффективность его работы.

Для чего нужна финишная стяжная основа?

О функциях черновой бетонной заливки мы уже с вами поговорили, теперь давайте разберемся с тем, для чего же необходима чистовая стяжка пола:

Обеспечение защиты теплоносителя от механических воздействий. Трубопроводная система, несмотря на прочность металлопластиковых труб, которые являются в этом случае теплоносителями, достаточно уязвима к механическим воздействиям. А поскольку обнаружить наличие протечки в готовом узле практически невозможно, не говоря уже о проведении ремонтных работ, то лучше заблаговременно позаботиться о том, чтобы тепловой источник был надежно защищен от деформаций и повреждений.

Утепление и изоляция стяжкой

Дополнительная фиксация трубопровода. Водяная установка, как известно, обуславливается укладкой теплоносителя на армированную сетку, а также фиксацией первого с помощью специальных зажимов. Но вместе с тем опытные специалисты настоятельно рекомендуют фиксировать тепловой трубопровод посредством цементной базы, что позволит обеспечить действительно надежный крепеж системы.

Фиксация труб на арматурной сетке

Фиксация на матах – для крепежа используются плотные бобышки

Равномерное распределение тепла по всей площади пола. Любая схема выкладки источника тепла подразумевает монтаж труб на определенном расстоянии друг от друга. А благодаря стяжке над теплым водяным полом, размер которой зависит от многочисленных нюансов, происходит прогрев самой цементной основы, что и обуславливает равномерный нагрев поверхности.

Полностью готовые теплые полы – перед укладкой декоративного покрытия

Сама же толщина стяжного элемента зависит от ряда факторов, к основным из которых можно отнести такие критерии:

тип декоративного покрытия – кафель, паркет, линолеум, ламинат;
диаметральный размер теплового трубопровода;
назначение скрытого обогревательного блока – единственный источник тепла в доме или дополнительный к централизованному отоплению;

предполагаемая максимальная нагрузка, передаваемая поверхности.

Минимально допустимая толщина

Согласно данным СНиП (строительные нормы и правила), минимальная толщина стяжки над трубными коммуникациями, которые прокладываются во внутрипольной поверхности, должна быть не менее 40 мм. Добавив к этому значению диаметр трубы, получаем в среднем 60-70 мм. Именно на эту цифру и стоит полагаться при устройстве скрытого отопительного блока.

В настоящее время для финишной заливки используют не цементно-песочный раствор, как это было раньше, а самовыравнивающиеся смеси, которые обладают высокими показателями прочности. При использовании таких материалов, стяжную конструкцию выполняют самой наименьшей, то есть так, чтобы она не на много покрывала теплоноситель. Как правило, этот метод используется по дальнейшую укладку кафеля.

Несколько иначе определяется величина стяжки пола над электрическим скрытым нагревателем. Теплоэлемент, в качестве которого выступает греющий кабель, характеризуется более высокими прочностными характеристиками, в отличие от труб, применяемых для создания скрытых водяных обогревательных систем, а потому чистовая цементная основа в этом случае несет несколько меньшую защитную функцию. В силу этих обстоятельств величина заливки при устройстве электроплов не превышает 15 мм.

Это рекомендуемая толщина для жилых комнат и домов. Для технических помещений толщина должна быть не менее 40 мм, поскольку на полы приходится повышенная нагрузка.

С этой статьей читают: Как сделать теплый пол в гараже

ВИДЕО: Из каких слоев состоит стяжка теплого пола, ее толщина и при какой температуре можно заливать

Максимально допустимая толщина

Раз уж мы заговорили о наименьшем размере стяжной базы, то было бы не справедливо, если бы мы опустили вопрос о максимально допустимой величине этого слоя.

О том, сколько сантиметров может быть максимальный слой над обогревательной установкой, в СНиП ничего не сказано. Делать этот элемент чересчур толстым нет никакого смысла:

в квартирах с невысокими потолками это приводит к уменьшению полезного жилого пространства;
перерасход материалов, и, как следствие, удорожание самой отопительной системы;
снижение эффективности работы отопительного блока – за счет увеличения объема бетона, тепло будет направлять на его обогрев, «донося» до пола лишь небольшую часть теплоэнергии.

Как правило, увеличение слоя обуславливается необходимостью выравнивания поверхности или создания пола на одном уровне в смежных комнатах. Однако для этих целей специалисты рекомендуют экспериментировать с черновой стяжной базой.

Существуют ситуации, когда превышение рекомендуемой толщины финишного бетонного слоя есть необходимостью. Так, благодаря утолщенной цементной конструкции удается защитить нагревательные элементы от деформации и повреждений в тех помещениях, где предусмотрена большая нагрузка на пол: гараж, технические постройки и пр.

Надеемся, наши рекомендации помогут вам создать качественную, эффективную и надежную отопительную установку в своем доме.

ВИДЕО: Как делать стяжку на тёплый пол — установка маячков

Пол с подогревом — TFD Floortile

Общие указания по напольному отоплению:

Системы напольного отопления должны быть установлены в соответствии с инструкциями поставщика. Неправильно установленные системы подогрева пола могут привести к ослаблению стяжки и/или деформации напольного покрытия.
Ответственность монтажника напольного покрытия и его поставщиков не включает повреждение напольного покрытия и/или труб напольного отопления, если они были неправильно установлены, в результате чего верхние слои не могут или едва могут предложить какой-либо вид эффективное покрытие.
Минимум через 28 дней после укладки стяжки медленно нагревайте воду в системе теплого пола с шагом не более 5°C в день.
Затем необходимо убедиться, что пол с подогревом работает непрерывно в течение 14 дней. Это делается для того, чтобы дать полу осесть и обеспечить быстрое испарение остаточной влаги с пола.
Выключить подогрев пола минимум за 24 часа до укладки выравнивающего слоя/напольного покрытия.
Включите подогрев пола минимум через 24 часа после укладки выравнивающего слоя/напольного покрытия и постепенно повышайте температуру воды шагами максимум на 5°C в день.

CCA

Приведенные выше рекомендации также применимы, если конструкция пола оснащена системой CCA (активация бетонного основания) и используются элементы управления на основе наружной температуры. В этом случае температура будет варьироваться от 17°C до 28°C. В другой системе используется постоянная температура 22°C9.0023

Никаких мер предосторожности не требуется, если эта система уже установлена на установленных полах.

Concrete Core Activation — это инновационная система климат-контроля, которую можно использовать для обогрева и охлаждения коммерческих зданий. Это включает в себя встраивание гибких труб в центр бетонных полов, а затем прокачку воды с постоянной температурой через эти трубы. Много необходимой энергии извлекается из земли. Летом относительно холодные грунтовые воды проходят по трубам и/или в систему кондиционирования воздуха. Эта вода нагревается относительно теплым полом, а затем закачивается обратно в землю в другом месте. Эта вода будет снова извлекаться в течение зимы, а тепловой насос будет использоваться для повышения температуры воды и подачи ее по трубам, таким образом нагревая здание. 9Для наших полов TFD используется норма 0023

EN12667:2001.
Значение для 2 мм равно 0,021 м ² К/Вт.
Значение для 2,5 мм составляет 0,031 м ² К/Вт.
Значение для 3 мм составляет 0,041 м ² К/Вт.
Значение MAG равно 0,04 м ² К/Вт.
Значение для Click равно 0,033 м ² К/Вт.
Для чернового пола LVT Fix значение составляет 0,186 м2 К/Вт.

Протокол нагрева и охлаждения

Этот протокол нагрева и охлаждения желательно проводить несколько раз перед нанесением напольного покрытия или отделки (синтетический пол, плитка, паркет, ламинат, мармолеум и т. д.).

В этом протоколе отопления и охлаждения полы с подогревом определяются как трубы горячей воды, которые вставляются в пол. Пол над этими водопроводными трубами должен иметь толщину не менее 25 мм.

Из-за температурных колебаний длины в стяжках с подогревом пола могут образовываться разрывы. Чтобы свести этот риск к минимуму, необходимо медленно и регулярно доводить теплый пол до рабочей температуры. При этом рекомендуется использовать следующий протокол нагрева и охлаждения.

Протокол отопления и охлаждения для теплых полов основан на температуре воды в системе отопления, а не на температуре термостата в соответствующем помещении. Было бы целесообразно продолжать этот процесс до тех пор, пока температура воды не достигнет максимальной температуры 40 °C. Как правило, температура воды не может быть выше 40 °C. Известно, что монтажные компании указывают максимальную температуру 55 °C. Однако это значительно увеличивает риск разрывов и расшатывания. Если на самом деле нет необходимости достигать 55 ° C, лучше всего придерживаться 40 ° C, указанных в протоколе нагрева. Конечно, не превышайте 55 °C, потому что это значительно увеличивает вероятность повреждения! Также важно, чтобы стяжка была близка к максимальной прочности. Это означает, что цементные стяжки нельзя нагревать в течение первых 28 дней. Это может быть возможно несколько раньше, если стяжка связана с использованием сульфата кальция, но это будет зависеть от качества раствора. Например, сульфат кальция обеспечивает более высокую внутреннюю прочность на изгиб.

Трудно сказать точно, насколько раньше это может произойти, и будет полностью определяться условиями, в которых сушился пол. Как правило, можно предположить, что содержание влаги в полу из сульфата кальция не будет превышать 3 процентов от общего веса. Это должно быть определено с помощью измерителя карбида кальция.

NB : Обычно разрывы возникают не во время фазы нагревания, а во время фазы охлаждения. Таким образом, эта фаза более важна, чем фаза нагрева, поэтому правильный темп также должен быть выбран во время охлаждения.

Начните с температуры воды, которая на 5 °C выше, чем температура окружающей среды в соответствующем помещении. Температура воды должна считываться с дисплея системы отопления.
Повышайте температуру воды на 5 °C каждые 24 часа (или дольше), пока не будет достигнута практическая максимальная температура воды 40 °C (см. комментарий выше).
Поддерживайте максимальную температуру воды стабильной на уровне 40 °C в течение как минимум 24 часов.
Затем уменьшайте температуру на 5 °C каждые 24 часа, пока снова не будет достигнута начальная температура. Все больше и больше систем напольного отопления теперь также имеют цикл охлаждения. При использовании таких систем важно (особенно летом при высоких температурах) продолжать цикл охлаждения до тех пор, пока минимальная температура нагревательно-охлаждающего устройства не достигнет 15 °C.
Если есть достаточно времени, повторите этот цикл несколько раз.
Было бы целесообразно предоставить этот протокол нагрева/охлаждения конечным пользователям/потребителям, чтобы гарантировать нормальную работу после передачи. Протокол отопления и охлаждения также необходимо соблюдать, если система подогрева пола простаивала в течение длительного периода времени.

Укладка плитки на полы с подогревом – системы горячего водоснабжения

Укладка плитки на полы с подогревом – системы горячего водоснабжения – Instarmac

Закрыть поиск

Показать больше результатов

Мы используем такие инструменты, как файлы cookie, для предоставления основных услуг и функций на нашем сайте. Мы также используем это для сбора данных о том, как наши посетители взаимодействуют с нашим сайтом, продуктами и услугами. Нажимая «Принять», вы соглашаетесь на использование нами этих инструментов для рекламы, аналитики и поддержки.
Я согласен Условия политика конфиденциальности

A – Бетонное основание
B — DPM
C — Изоляция
D — Трубы отопления

E — Скрини
F — Прайс соответствующим образом )
H – Укладка плитки
I – Затирка всех швов

1а. Системы горячего водоснабжения – в стяжке

Состоят из ряда труб, встроенных в предварительно уложенную стяжку, часто на основе сульфата кальция из-за ее текучих свойств. Подготовка поверхности и грунтование, необходимые перед укладкой плитки, такие же, как и для стяжки без теплого пола. Прежде чем приступить к укладке плитки, должны быть соблюдены следующие критерии:

Стяжка должна быть оставлена на минимальное время отверждения перед включением отопления (обычно это 21 день для песчано-цементных стяжек и 7 дней для стяжек из сульфата кальция).
Пол с подогревом должен быть полностью введен в эксплуатацию и испытан. Это не простое испытание под давлением, это должен быть полный нагрев и охлаждение системы. Обычно это 7-дневный цикл. Только так можно выявить слабые места стяжки.

Все деформационные швы должны быть идентифицированы и выполнены в плитке. Движение стяжки при изменении температуры является основной причиной разрушения плиточного пола, поэтому необходимость деформационных швов чрезвычайно важна. Деформационные швы должны присутствовать между всеми различными зонами обогрева, дверными порогами, бортиками и периметрами.
Традиционные основания на цементной основе и стяжки из сульфата кальция должны быть проверены на уровень влажности и подтверждены относительной влажностью 75% или менее с помощью волосяного гигрометра. Запатентованные стяжки на основе цемента могут затвердевать и высыхать с разной скоростью, поэтому всегда консультируйтесь с производителем.
Выбранные клеи и растворы должны быть гибкими.
Не запускайте отопление при высоких температурах, так как это приведет к высыханию клея и затирки, что приведет к растрескиванию и отслоению. При укладке плитки включите обогрев при пониженной температуре – это означает, что температура пола не должна превышать 15°C.
После укладки плитки и затирки швов температура должна оставаться неизменной в течение как минимум 7 дней. По истечении этого времени теплый пол можно медленно довести до полной рабочей температуры. Рекомендуется максимальное повышение температуры воды на 5oC в день.

1b, Системы горячего водоснабжения – крепятся к предварительно сформированным изоляционным панелям

Эта популярная альтернативная система устраняет необходимость в стяжке за счет использования предварительно вырезанных каналов в изоляционной панели для размещения труб горячего водоснабжения. Эта система обеспечивает легкий базовый вариант, на который можно укладывать плитку напрямую. Часто поверхность изоляционной панели может быть покрыта алюминиевой фольгой для лучшего распределения тепла. Перед началом укладки плитки необходимо выполнить следующее:

Все предварительно сформированные панели пола должны быть прочно прикреплены к основанию и должны быть прочными и неподвижными. Всегда сверяйтесь с инструкциями производителя по установке.
Полы с подогревом должны быть полностью введены в эксплуатацию и испытаны под давлением перед укладкой плитки, чтобы убедиться в отсутствии утечек.
После установки водопроводных труб и в течение 24 часов до укладки плитки рекомендуется очистить все панели и убедиться, что они не содержат пыли. Мы рекомендуем загрунтовать всю поверхность панелей аккуратным слоем UltraTile ProPrimer, включая установленные трубы отопления и полости, в которых нет труб.
После полного высыхания грунтовки можно приступать к укладке плитки с использованием клея S1 или S2. Убедитесь, что все полости внутри панелей сначала заполнены клеем с помощью шпателя с гладкими краями. Это обеспечит ровную поверхность панели перед нанесением того же выбранного клея с помощью зубчатого шпателя до требуемой толщины слоя.
