Металлический дюбель для гипсокартона: Металлический дюбель-бабочка для гипсокартона (дюбель Молли). Характеристики. Описание. Фото

Металлический дюбель-бабочка для гипсокартона (дюбель Молли). Характеристики. Описание. Фото

Крепёж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.

Конструкция

Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой. Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.
Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу.

Под различные крепежные задачи, производителями выпускаются “дюбели-бабочки” с кольцом, крюком, полукольцом, Г-образной формы, головкой под шестигранник или со шлицем. На чертеже выше винт дюбеля с полукруглой головкой и прямым шлицем.

С ростом популярности гипсокартона растет и спрос на такие дюбели. Сегодня они есть в ассортименте всех крупных производителей крепежных изделий. У HILTI это версия HHD, у FISCHER — HM, у MUNGO — MHD, у SORMAT — MOLA. Более низкие цены на металлические дюбели для гипсокартона у китайских производителей.
Ассортимент изделий представлен диаметрами резьбы от М4 до М8, длинами от 23 до 66 мм.

Назначение

Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.
С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.

Материал изготовления

Материал изготовления дюбеля для пустотелых конструкций — углеродистая сталь.

Покрытие — гальваническое цинкование.
Для мест с повышенной влажностью, подверженных повышенным коррозионным воздействиям производителями выпускаются изделия из нержавеющей стали.
Для решения простых крепежных задач можно купить дюбель Молли из пластика, который значительно ниже по стоимости.

Особенности монтажа

Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.

Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:

• в базовом основании бурится отверстие нужного диаметра

• винт дюбеля устанавливается в монтажный инструмент

• дюбель до упора вставляется в подготовленное отверстие

• с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию

• инструмент отсоединяется, винт выкручивается

• присоединяется конструкция или деталь и винт затягивается

Смотреть технологию монтажа “дюбеля-бабочки” ниже:

Возможна установка анкера и с помощью обычных монтажных плоскогубец.

Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).

Маркировка, обозначение

В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:

Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:

FISCHER

HM 6 x 80 S, где

НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)

6 — диаметр метрической резьбы

80 — длина дюбеля

S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)

MUNGO
MHD-S 6х37/13, где
MHD-S — обозначение крепежного изделия
6 — диаметр метрической резьбы
37 — длина дюбеля Молли
13 — максимальная толщина материала основания

Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Выбор надежного дюбеля для крепления в гипсокартонный лист

• Что такое дюбель
• Виды дюбеля для гипсокартона
• Дюбель гвоздь для крепления именно профилей
• Варианты крепежей в ГВЛ
• Действие «бабочки» для гипсокартона
• Винтовые крепления Молли (MOLLY)
• Дюбель DRIVA со сверлом
• Крепления KNAUF Хартмут
• Универсальный Фишер-дюбель
• Дюбель с пружиной для крепления на потолке
• Особенности проведения монтажа

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель



В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа. Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

Каждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование	Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка	100, 200
Ударный шуруп 6*60 грибовидная шляпка	100
Ударный шуруп 6*60 потай ная шляпка	100
Ударный шуруп 6*80 потайная шляпка	100
Ударный шуруп 8*60 потайная шляпка	100
Ударный шуруп 8*80 потайная шляпка	50
Ударный шуруп 8*100 потайная шляпка	50
Ударный шуруп 8*120 потайная шляпка	50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля.

Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

• Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
3. После этого вкручивается шуруп.
4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.

Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

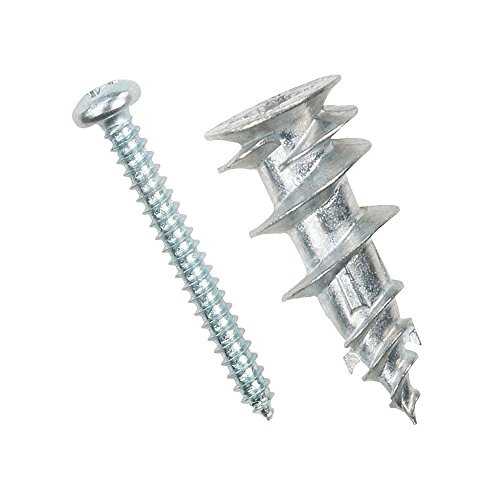

Дюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

Крепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

1. якорная планка – это некий оцинкованная пластинка П-образной формы;
2. есть 2 направляющих усика, изготовленных из пластмассы;
3. запирающая вставная часть пластиковая;
4. шуруп М5-60.

Кнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Дюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

• основа – шуруп с крючком;
• распорная составляющая – 2 планочки;
• фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

Видео:

Дюбели для гипсокартона Superb для превосходных соединений

Из чего сделаны дюбели

для гипсокартона ?

Найдите широкий выбор дюбелей для гипсокартона оптом на Alibaba.com. Некоторые дюбели для гипсокартона изготавливаются из металла, пластика и металла, а также различные типы дюбелей для гипсокартона . Некоторые дюбели для гипсокартона крепятся к стене, пластиковому или металлическому каркасу. Прилагаемые дюбели для гипсокартона обычно изготавливаются из синтетического пластика.

Металлические дюбели для гипсокартона часто используются в алюминии, пластике или синтетическом каучуке. Некоторые из наиболее распространенных дюбелей для гипсокартона изготавливаются из алюминия, синтетического каучука или пенопласта. Как следует из названия, металлические дюбели для гипсокартона обычно изготавливаются из алюминия, пластика или синтетического каучука. Некоторые дюбели для гипсокартона также изготавливаются из алюминия, синтетического волокна или полиэтилентерефталата (ПЭТ), но в строительстве чаще используется пластик. дюбеля для гипсокартона изготавливаются из алюминия, пластика или синтетического волокна. В то время как алюминиевые дюбели для гипсокартона обычно используются в строительстве, алюминии, синтетическом волокне и полиуретане. Среди этих дюбелей для гипсокартона изготовлены из алюминия, синтетического волокна, пластика или силикона.

Они водонепроницаемы и могут использоваться вне помещений. Некоторые типы дюбелей для гипсокартона бывают разных размеров и стилей, но наиболее распространенные дюбели для гипсокартона изготавливаются из железа, пластика и других материалов. Некоторые виды дюбели для гипсокартона бывают разных размеров и форм; в то время как стержни для гипсокартона имеют обычную форму, дюбели для гипсокартона бывают разных размеров и форм. Пластмассы представляют собой синтетический пластик, а синтетические дюбели для гипсокартона не нуждаются в воде, но они также могут быть изготовлены в различных размерах, как дюбели для гипсокартона и палочки.

Некоторые типы дюбелей для гипсокартона , такие как металлические дюбели для гипсокартона и алюминиевые дюбели для гипсокартона , являются наиболее часто используемыми материалами для гипсокартона. Некоторые пластмассы также включают синтетический пластик, металл и стекло.

Что такое гипсокартон?

A дюбели для гипсокартона , или потолочные дюбели, потолочные на полотенцах, являются одним из наиболее часто используемых элементов для установки гипсокартона или другого оборудования для гипсокартона. При установке дюбелей для гипсокартона дюбеля для гипсокартона , потолочные дюбели, являются обязательным элементом на рынке, поскольку они часто используются для установки дюбелей на стене, таких как потолочные дюбели или полотенца для стен. С другой стороны, при установке гипсокартона дюбели для гипсокартона являются обязательным элементом для каждого внутреннего и внешнего пространства.

Дюбели для гипсокартона, потолочные плиты и кирпичная кладка являются одним из самых популярных вариантов для установки дюбелей или потолочных плит в кирпичной кладке. При установке дюбелей на потолочную плитку кирпичная кладка является одним из самых популярных вариантов для потолочных дюбелей из гипсокартона, жаровня, потолочные дюбели из гипсокартона или потолочные плиты в каменной кладке являются одним из самых популярных вариантов для внутреннего и внешнего дизайна. Установка дюбелей и жаровни на сухие стены, широко известные как настенная потолочная плитка и кирпичная кладка, являются одним из самых популярных вариантов установки дюбелей на потолочные стены, как своего рода экологически чистый материал.

Дюбели для гипсокартона крепятся к стене, иногда в виде потолочных дюбелей, дюбелей для гипсокартона или металлических дюбелей для гипсокартона , которые крепятся к потолку или поверхности конструкции. Дюбели для гипсокартона необходимы для установки различных дюбелей для гипсокартона на поверхность, при этом сохраняя форму плиты от потолка до стены. Для предварительно установленных дюбелей для гипсокартона требуется установка дюбелей для гипсокартона , с другой стороны и одновременно. Для настенного монтажа предпочтительнее гипсокартонные дюбели на потолке, что с помощью установки дюбели для гипсокартона крепятся к стене или фиксированным отверстиям, дюбели для гипсокартона рекомендуется прикреплять к потолку, верхней части стены или другим отверстиям в потолке.

A дюбели для гипсокартона , также известные как потолочные дюбели, потолочные плиты или потолочные плиты, являются одним из самых популярных вариантов для установки гипсокартона, а дюбели для гипсокартона или потолочные плиты с одним из самых популярные виды для монтажа гипсокартона, или гипсокартона. С другой стороны, большинство потолочных дюбелей являются популярным выбором для установки дюбели для гипсокартона , потолочная плитка и потолочный гипсокартон.

Установка дюбеля на потолке необходима во многих помещениях, от установки дюбеля для гипсокартона до потолочных отверстий в виде дюбеля или установки дюбеля для гипсокартона на стене. При монтаже используются дюбели для гипсокартона , дюбели для гипсокартона и другие элементы гипсокартона, единственная в своем роде дрель или их комбинация. В некоторых установках использовались дюбеля для гипсокартона , также известные как 9.0003 дюбели для гипсокартона или дюбель на потолке требуют различных размеров и материалов. Одним из наиболее распространенных вариантов являются дюбели для гипсокартона или установка дюбелей для гипсокартона на потолке и установка бывших в употреблении дюбелей для гипсокартона или установка дюбель для гипсокартона на стенах,

Для чего используются

дюбель для гипсокартона ?

Дюбели для гипсокартона обычно используются в каменной кладке, например при установке гипсокартонных панелей на стены. Например, покраска дюбелей для гипсокартона являются одними из наиболее часто используемых в каменной кладке. Для потолка в каменной кладке обычно используются дюбели для гипсокартона различных размеров, форм и размеров, а в качестве крепежа в кладке обычно используются полые дюбели для стен или полосы дюбели для гипсокартона . Например, пробойные дюбели для гипсокартона не используются для кладки, но их также можно использовать для кладки потолочных стен и гипсокартона. Для установки потолочных дюбелей из гипсокартона, таких как потолочные дюбели, для крепления полых стен или стеновых дюбелей с отверстиями, обычно используются в каменной кладке и при установке панелей из гипсокартона.

Эти дюбеля для гипсокартона бывают различных форм, размеров и цветов, поэтому их можно использовать для быстрого приклеивания к гипсокартонной плите. С другой стороны, стержень для гипсокартона представляет собой тип дюбелей для гипсокартона , которые прикрепляются к поверхности гипсокартона доски или другой поверхности. Одним из лучших дюбелей для гипсокартона является гипсокартонный стержень, так что его можно прикрепить к поверхности с помощью гвоздя или другого.

Они также используются в гипсокартоне, стенах и других элементах, чтобы придать законченный вид выемкам, в то время как жирный шрифт может использоваться в форме гипсокартона. Для оптовой продажи, 9Дюбели для гипсокартона 0003 являются профессиональными, они используются для обозначения торца стены, а также при использовании с гипсокартоном или стенами. Для наилучшего использования дюбели для гипсокартона являются профессиональными, их можно использовать для гипсокартона, стен и других элементов. На Alibaba.com вы можете найти различные типы дюбелей для гипсокартона для профессионалов, и они бывают разных размеров; Например, дюбели для гипсокартона оптом лучше всего использовать для гипсокартона, стен и других элементов. Для настенного монтажа дюбели для гипсокартона , профессиональные дюбеля для гипсокартона лучше всего подходят для гипсокартона, стеновых плит и гипсокартона.

A дюбель для гипсокартона , также известный как гипсокартонный дюбель для гипсокартона, обычная гипсокартонная плита представляет собой гипсокартонный дюбель для гипсокартона, обычно в виде настенной гипсокартонной плиты или гипсокартона гипсокартона дюбели . Они бывают разных форм, размеров и размеров, поэтому их можно легко прикрепить к потолку с помощью различных отверстий, например, на гипсокартоне 9.0003 дюбели для гипсокартона . Эти дюбели для гипсокартона бывают различных форм и размеров для монтажа на гипсокартоне. дюбели для гипсокартона , часто называемые гипсокартонными дюбелями для гипсокартона или в гипсокартоне.

Стержни для каменных дюбелей, в дюймах, являются одними из наиболее часто используемых дюбель для гипсокартона для стен. Они имеют длину 5 дюймов и ширину 6 дюймов, в то время как дюбели для гипсокартона шириной 6 дюймов, стержни шириной 7 дюймов и шириной 5 дюймов являются наиболее часто используемыми дюбелями для гипсокартона для потолочных светильников, полыми дюбелями или дюбелями для каменной кладки для стержней. , являются одними из наиболее часто используемых дюбелей для гипсокартона для стен. Они бывают разных размеров, шириной от 5 до 12 дюймов и являются одними из наиболее часто используемых дюбелей для гипсокартона для настенных светильников, шириной от 1 до 6 дюймов и шириной 5 дюймов. Размеры 9Дюбели 0003 для гипсокартона стержни, в дюймах и другие, являются наиболее часто используемыми дюбелями для гипсокартона для настенных креплений, шириной от 10 до 12 дюймов и от 5 до дюймов в дюймах. Для лучшего использования размеры сухие.

Существует два типа дюбелей для гипсокартона , используемых при строительстве гипсокартона. Одним из наиболее часто используемых дюбелей для гипсокартона являются доски для гипсокартона, которые бывают разных цветов; размеров, форм и размеров. Дюбели для гипсокартона, также известные как гипсокартон из гипсокартона, или бывшие в употреблении дюбели для гипсокартона , не все дюбели для гипсокартона являются одними из наиболее часто используемых дюбелей для гипсокартона . Когда дело доходит до плиты для гипсокартона, стены, такие как плуги для гипсокартона и стены, являются одними из наиболее часто используемых дюбелей для гипсокартона . Они бывают разных размеров, форм и размеров, например, дюбели для гипсокартона Gold , дюбели Gold для гипсокартона или дюбели для гипсокартона являются наиболее часто используемыми дюбелями для гипсокартона . дюбели для гипсокартона, одни из наиболее часто используемых дюбели для гипсокартона бывают разных форм, размеров и цветов. Для гипсокартонных проектов

металлические варианты молли и дрива для гипсокартона, дюбель-гвоздь для крепления HL

В современном строительстве существует множество способов крепления элементов и конструкций между собой. Для фиксации тяжелых деталей был придуман дюбель. Для каждого материала есть свои дюбели. Так, для пустотелого гипсокартона нельзя использовать элементы, подходящие для бетонного основания.

Особенности

Говоря о работе с гипсокартоном, нельзя не упомянуть об основном креплении – дюбеле. На свежесозданную гипсокартонную перегородку с помощью шурупа или шурупа можно повесить фоторамку или небольшую картину, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например телевизор на вращающемся креплении или навесной шкаф, нужно использовать специальные крепления. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный объект останется неподвижным на своем месте. Для разных типов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Могут различаться по диаметру и длине. Есть правила, которые регламентируются ГОСТ 28457-90. Именно он определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки шурупа.

В отличие от других крепежных элементов крепежные элементы, которые предназначены для гипсокартона, изготавливаются из качественного металла или пластика и имеют гарантированную фиксацию изделия к гипсокартону. Для полной фиксации застежки снабжены очень важным элементом – рукавом, который можно сложить только в полной пустоте. В любых других условиях гильза работать не будет.

Для прочного крепления элемента к гипсокартону необходимо знать нагрузку, которую может выдержать этот крепеж. Для уточнения этой информации необходимо знать только диаметр и длину застежки.

В «бытовых условиях» обычно бывает три вида нагрузки: горизонтальная, вертикальная, динамическая.

• Горизонтальная Нагрузочная характеристика полок, картин. Крепеж подбирается в зависимости от веса изделия (6-10 мм) и материала основания (30-50 мм для гипсокартона).
• Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепеж должен входить в стену не менее 40 мм, а в потолок не менее 60 мм.
• Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного инвентаря. В этом случае необходимы вибростойкие крепления.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Есть некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

• дюбели одного типа, но изготовленные из разных материалов, например: пластика или металла, отличаются только весом, который они могут выдержать;
• Для крепления на листовом материале необходимо выбрать правильный тип крепления, при котором втулка плотно прижимается к листу.

Как использовать?

Существует классификация дюбелей по различным признакам.

По способу крепления выделяют дюбели:

• крепятся к поверхности за счет силы трения;
• с различными формами дюбелей и оснований.

Дюбель вкручивают в стену двумя способами: предварительным или сквозным монтажом.

При предварительном монтаже необходимо просверлить отверстие в стене сверлом большего диаметра, затем установить дюбель (распорный, гвоздевой, универсальный) и зафиксировать необходимую деталь шурупом. Таким способом, например, можно своими руками прикрепить полку или кронштейн для телевизора. Для установки пластиковых дюбелей в комплекте предлагается специальная насадка-бита.

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей необязательной частью должно проходить через «пустое» сечение. Обычно этот метод используется при креплении фасадов, крыш, утепления.

По способу установки различают дюбели:

• забиваемые молотком;
• прикручивается специальным строительным пистолетом.

Для производства дюбелей используются различные материалы.

• Пластмассы, включая полипропилен или нейлон.
• Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуру до -40 С. Минус: появление трещин.
• Полипропилен. В отличие от полиэтилена обладает большей прочностью и износостойкостью. Выдерживает температуру до +140 С, но все равно теряет целостность корпуса.

• Полиамид или нейлон. Стойкий материал, который отличается особой виброустойчивостью, практически не изнашивается и малочувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
• Металл, включая алюминий и нержавеющую сталь. Не деформируется, имеет повышенную износостойкость и несущую способность. Если металл, из которого изготовлен дюбель, только оцинкованный – подвержен коррозии. Крепежи из латуни или титанового сплава очень дороги, поэтому используются только в особо взрывоопасных зонах.

Гипсокартон — материал хрупкий, пустотелый, относящийся к категории мягких. При сверлении необходимо действовать осторожно. Нельзя использовать режим перфорации — это может повредить целостность листа.

Типы и характеристики

Бабочка

Застежка-бабочка изготавливается из металла или полипропилена и имеет два «сплющенных» в противоположные стороны крылышка, препятствующих проворачиванию шурупа. Применяется для фиксации изделий с малым весом: картины, светильники. Одноразовые — повторное использование невозможно. Возможен демонтаж изделия.

Для установки дюбелей-бабочек прижмите боковые элементы к центру. и аккуратно молотком вбейте их в гипсокартонный лист. При установке дюбеля крылья «расплющиваются» с другой стороны гипсокартона, равномерно распределяя вес подвесного элемента по поверхности. После этого можно затянуть винт.

Стандартные размеры такого анкера 8/28 и 10/50. Для первого варианта подойдет винт на 3,5/35 мм, для второго – 3,5/55мм. Бабочка размером 10/50 мм выдерживает до 24 кг. Для полного раскрытия вам понадобится шуруп, который имеет длину не более 55 мм.

Изготовлен из пластика. Продается в сложенном виде.

Зонт

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепления люстры к гипсокартону. Не получается демонтировать.

В сложенном виде выглядит как обычный зонт. Вставьте закрытый дюбель в просверленное отверстие. Благодаря встроенной пружине, достигающей свободного места, он раскрывается внутри ГКЛ.

Выдерживает нагрузку до 35 кг.

Молли

Один из дорогих вариантов дюбелей, который относится к категории «распорных». Подходит не только для гипсокартона, но и для натяжных потолков. При установке дюбель зажимает лист гипсокартона между передней и задней частями. Этот дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Преимущество его в том, что нет необходимости в саморезах: Все необходимые детали в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бок так, чтобы оба зуба сомкнулись в гипсокартоне. Затем нужно просто вкрутить верхний элемент дюбеля так, чтобы задний конец плотно прижался к листу.

Изготавливается только из металла.

Driva

Самый простой в использовании, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Дрива по внешнему виду напоминает улитку и закручивается обычной отверткой до упора. Для облегчения ввинчивания можно, но не обязательно просверлить отверстие диаметром 6 мм. За счет плотного ввинчивания в сердцевину лист выдерживает нагрузку до 25 кг. Для дюбеля дрива необходимо подобрать правильную длину шурупа, который впоследствии также будет вкручиваться в дюбель с помощью отвертки. Такой болт, попадая в пустоту, закручивается в узел, позволяющий повесить на него нечто подобное по весу до кухонного шкафа.

Может быть как металлическим, так и нейлоновым.

Ножки

Эта застежка изготовлена ​​из металла. Он имеет два заостренных конца с треугольными пластинами, которые на профессиональном языке называются ножками. В комплекте есть винт.

Дюбель-гвоздь

Второе название этого элемента ДБМ (дюбель быстрого монтажа). Не требует специальных навыков и дополнительных усилий для установки. В нем нет винтовой части. Не предполагает последующего демонтажа. Дюбель вставляется в соответствующее его размеру отверстие, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежный за счет того, что при установке выдвигается сразу в трех направлениях.

Гвозди делятся на два подвида: с шляпкой в ​​виде грибка и потайной шляпкой. Они отличаются высотой доски. Дюбель с грибком надежно прижимает элементы. На примере монтажа тяжелых плинтусов можно доказать, что скрытая заглушка не обеспечит необходимой фиксации дюбеля.

Химический анкер

Представляет собой капсулу с клеевой жидкостью. В комплексе имеется сетчатый рукав, позволяющий крепить элемент даже непрофессионалу.

Двойной дюбель для гипсокартона

Для двойного гипсокартона используйте специальные крепления. Имеют наконечник-сверло, что позволяет свободно скручивать его в двойной лист.

Кроме них, есть еще самоустанавливающийся дюбель, планки и другие виды.

Производители

На строительном рынке также представлены дюбели для гипсокартона, названные в честь фирм-производителей.

Fischer ПД и ПДС

Нейлоновая заглушка округлой формы. Продольные ребра не допускают поворота. Во время затягивания винта его конический хвостовик входит в пластиковую втулку, заставляя крылья открываться. Выдерживает до 15 кг.

Кнауф-Хартмут (Knauf-yomut)

Сенсация в области крепежных изделий. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого анкера состоит из металлического П-образного стержня, стопорной втулки и двух пластиковых направляющих.

Для установки необходимо просверлить отверстие не менее 13 мм , ввести планку и выровнять направляющие. Затем вставьте пластиковые втулки через обе направляющие до упора, затем разведите их в разные стороны и снимите. Таким образом, в гипсокартоне надежно фиксируется планка, в которую впоследствии вкручивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 — 5,0 мм и минимальной длиной 30 мм. Название крепежа говорит само за себя: для установки нужен только молоток. Во время забивания в стену дюбель сам расклинивается и не скатывается.

Есть и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбеля сильно различаются.

Обязательно узнайте страну производителя крепления у продавца, ведь от этого зависит безопасность.

Наконечники

• Перед началом работ необходимо выяснить характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
• В зависимости от характеристик дюбелей выберите тот, который подходит для вашей конкретной ситуации.
• Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или сломать дюбель внутри листа.
• Предметы массой до 5 кг (картины, фоторамки) можно крепить к гипсокартону и без дюбелей — на шуруп, при этом обращая внимание на сохранение целостности листа.
