Рифленый лист – разновидность листового металлопроката, отличающаяся специфичной фактурой поверхности. Этого, казалось бы, небольшого отличия вполне достаточно для того, чтобы повлиять на его использование и появление отдельных стандартов. Об этом, а также о его весе, допустимых размерах и ряде других аспектов мы и расскажем.

Используемые стандарты и основы производства

Рифленый лист производится согласно ГОСТ 8568-77, содержащего все необходимые технические условия:

требования к форме,
допустимые размеры,
массу 1 м2,
параметры рифления,
правила маркировки.

В качестве сырья могут использоваться стали следующих углеродистых сталей: ст0, ст1, ст2 и ст3, в том числе полуспокойных. Изделия из сталей других марок могут быть выпущены по согласованию с заказчиком.

Производится прокат в рулонах или листах – в зависимости от толщины основания. Допустимая ширина рулонного проката и другие требования берутся из ГОСТ 19903-2015, использующегося для контроля сортамента всего горячекатаного листового проката.

При полистовом производстве каждое изделие обрезается с четырех сторон для удаления неровностей и зазаубрин на кромках. При непрерывном (рулонном) производстве катаные кромки могут быть оставлены.

Виды стального рифленого листа, основные размеры

По стандарту стальной рифленый лист выпускается в двух видах, различающихся формой сечения, нанесенного на одну сторону и требованиям к нему.

С ромбическим

Диагонали ромба могут иметь размер:

от 25 до 30 мм – малая,
от 60 до 70 мм – большая.

Непосредственно конфигурация ромбовидных рифлей и их расположение (вдоль или поперек листа) не регламентированы – эти параметры устанавливает сам производитель.

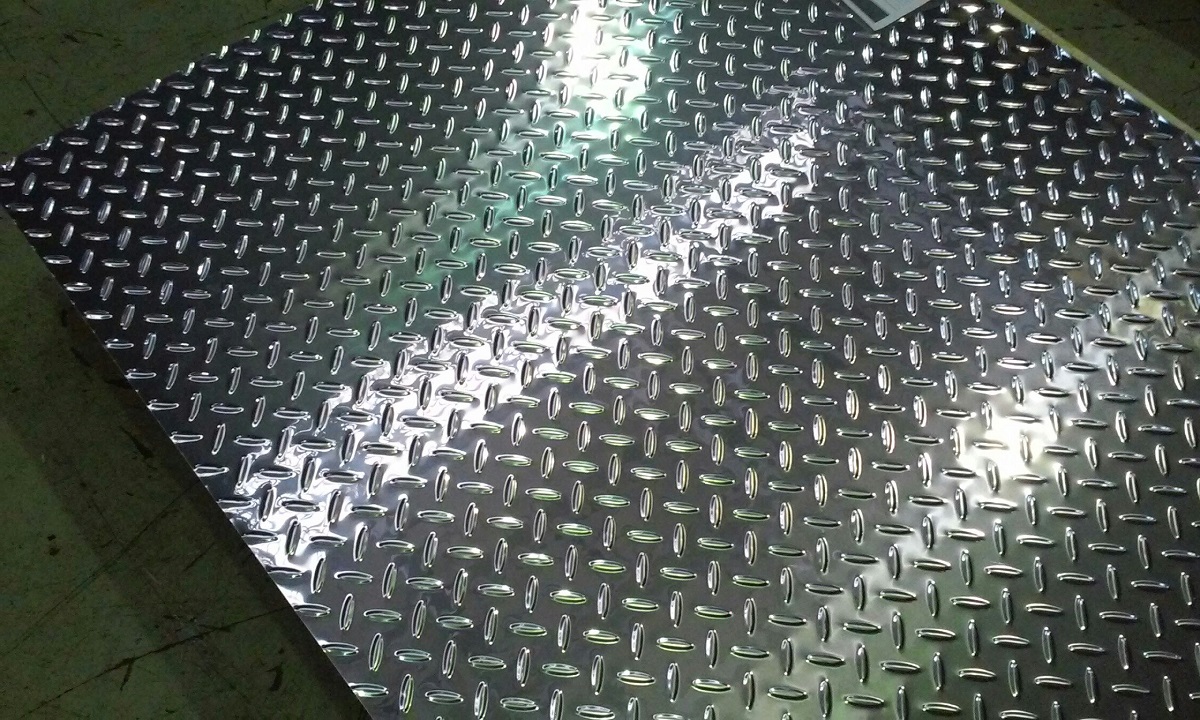

С чечевичным

Расстояние между рифлями задается стандартом и может быть 20, 25 и 30 мм.

Производители могут выпускать листы с чечевичным рисунком разных видов:

«даймонд» – с одиночным перпендикулярным расположением рифлей,
«дуэт», «трио», «квартет», «квинтет» – группами по 2, 3, 4 и 5 рифлей соответственно.

Общие параметры

Основные параметры и их допустимые размеры для обеих разновидностей общие.

Ширина листов может быть от 600 до 2200 мм.
Ширина рулонов: 500, 530, 600, 630, 1000, 1100 или 1250 мм.

Толщина основания и масса 1 м2 указаны в следующей таблице:

Использование

Листовой стальной прокат с рифленой поверхностью обладает отличной свариваемостью, и за счет простоты монтажа широко применяется в промышленном и бытовом строительстве. В частности, его используют для:

монтажа покрытий ступеней и пролетов металлических лестниц, расположенных на улице или в местах с повышенной влажностью – рифление уменьшает скольжение обуви и делает подъем менее травмоопасным,
оснащения пандусов, переходов, смотровых площадок, складов – с аналогичной целью,
отделки стен и перегородок внутри и снаружи зданий – в этом случае фактура играет исключительно декоративную роль,
при прокладке дорог – в сооружении мостиков и переходов через системы коммуникаций,
производства дизайнерских архитектурных композиций.

Для установки на открытом воздухе и увеличения срока службы листы могут предварительно оцинковываться.

Лист рифленый с доставкой | Стальной выбор

Черный металл

Стальной рифленый лист является металлической пластиной, имеющей с одной стороны выступы в виде ромбов или «чечевицы».

Марки стали, ГОСТ и другие характеристики:

3пс/сп.

Размеры: от 2.5х1250х2500 до 12х1500х3000, 12х1500х6000.

Поиск по размеру

Сортировка

По размеруПо ценеПо весу

Показать на странице по:

20 товаров50100

Всего товаров: 8

Лист рифленый 2.5	2.5х1250х2500	3пс/сп ромб/чечев.	20.10	В заказ	46 220 ₽
Лист рифленый 3	3х1250х2500 , 3х1500х3000, 3х1500х6000	3пс/сп ромб/чечев.	24.20	В заказ	59 520 ₽
Лист рифленый 4	4х1500х3000, 4х1500х6000	3пс/сп ромб/чечев.	32.20	В заказ	59 280 ₽
Лист рифленый 5	5х1500х3000, 5х1500х6000	3пс/сп ромб/чечев.	40.50	В заказ	59 160 ₽
Лист рифленый 6	6х1500х3000, 6х1500х6000	3пс/сп ромб/чечев.	48.50	В заказ	59 040 ₽
Лист рифленый 8	8х1500х3000, 8х1500х6000	3пс/сп ромб/чечев.	64.90	В заказ	57 960 ₽
Лист рифленый 10	10х1500х3000, 10х1500х6000	3пс/сп ромб/чечев.	80.90	В заказ	57 960 ₽
Лист рифленый 12	12х1500х3000, 12х1500х6000	3пс/сп ромб/чечев.	96.80	В заказ	59 040 ₽

Цена от 40880 руб/тн

Регламентирующие документы

Производство горячекатаного рифленого листа с ромбовидными или чечевичным рисунком на одной из сторон регламентировано следующими государственными стандартами:

ГОСТ 8568-77 – технические условия,
ГОСТ 380 – требования к составу стали.

Сортамент

Сортамент, как это бывает в большинстве других случаев, не выделен в отдельный государственный стандарт и задается таблично непосредственно в ГОСТ 8568-77.

Вся масса выпускаемого проката делится на несколько видов. Принадлежность отражается в маркировке.

По толщине:

А – высокой точности,
В – нормальной точности.

По характеру рисунка:

с ромбовидным рифлением,
с чечевичным.

Основные размеры могут принимать следующие значения.

Для листов с ромбовидным рисунком:

толщина основания листа: 2,5-12 мм,
ширина листа: 600-2200 мм,
длина: 1400-8000 мм,
ширина основания рифелей: 5 мм,
угол при вершине рифелей: 28°,
масса 1м²: 21-99,3 кг.

С чечевичным:

толщина основания листа: 2,5-12 мм,
ширина листа: 600-2200 мм,
длина: 1400-8000 мм,
ширина основания рифелей: 3,6-6 мм,
угол при вершине рифелей: 45°.
масса 1м²: 20,1-96,8 кг.

Высота рисунка обоих видов листа должна составлять от 0,1-0,3 толщины основания, но не менее 0,5 мм. Подробные значения основных размеров, включая предельные отклонения, указаны в таблице в ГОСТ 8568.

Производство

Прокат изготавливается стандартным методом горячей прокатки на прокатных станах из стали марок Ст0, Ст1, Ст2, Ст3, Ст3сп, Ст3пс или других по требованиям заказчика. Химический состав сырья должен соответствовать требованиям ГОСТ 380-2005.

Выпуск готовых изделий производится в:

листах с обрезкой с 4 сторон,
рулонах с катаными продольными кромками или без них.

При этом на поверхности изделий должны отсутствовать раковины-вдавы, раковины от окалины, трещины и загрязнения. На кромках не допускаются расслоения, а зазубрины (при наличии необрезанных кромок), не должны выводить основную плоскость листа за пределы допустимых размеров.

Приемка готового проката осуществляется партиями из рифленых листов одного вида (определение и требования к партии – ГОСТ 14637-89). Для проведения испытаний и выявления соответствия установленным требованиям из каждой партии выбирается 2 листа или 1 рулон.

Варианты маркировки

Лист чечевица А-К-ПУ-5,0х1500х3000 Ст3пс ГОСТ 8568-77
Лист ромб В-К-ПУ-12х1500х6000 Ст3 ГОСТ 8568-77

Требования к нанесению маркировки, упаковке готового листа, его хранению и транспортировке указаны в общем для металлоконструкций ГОСТ 7566-94.

Использование

В отличие от обычного горячекатаного стального листа с гладкой поверхностью, лист рифленый используется не слишком широко. Однако в ряде случаев за счет фактуры поверхности его установка является гораздо более приоритетной.

Чаще всего он применяется в строительстве – в металлоконструкциях, поверхность которых может оказаться скользкой в период эксплуатации. В частности из него изготавливаются ступени и пролеты металлических лестниц, полы лифтовых кабин, сходни, мостки, пандусы, трапы, а также им укрываются перекрытия на производственных объектах, где другие варианты покрытия могут привести к травмам.
