Маркировка распорных анкеров: ГОСТ и монтаж распорных анкерных болтов

Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Виды фундаментных болтов

По конструктивным особенностям выделяют 6 основных типов:

• Изогнутые
• С анкерной плитой
• Составные
• Съемные
• Прямые
• С коническим концом

Характеристики каждого вида

ГОСТ

Тип 1. 2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Преимущества и недостатки

Несмотря на то, что анкерные системы считаются универсальными, их целесообразней использовать в монолитных прочных основаниях. Если необходимо закрепить конструкцию на деревянной поверхности, можно найти бюджетные варианты.

Если монтировать анкерный болт по назначению, можно оценить его сильные стороны:

• выдерживает большие нагрузки. Это наиболее крепкий и надежный крепеж, который пользуется спросом в строительной и промышленной индустрии;
• широкий выбор крепежей по размеру, выдерживаемым нагрузкам, особенностям монтажа;
• материал – углеродистая сталь. Она отличается долговечностью и не поддается коррозии;
• простой монтаж. Для установки крепежей не понадобится специальное оборудование;
• помимо установки новых конструкций анкерными болтами можно укреплять уже существующие;
• анкерный болт сохраняет неподвижность даже при воздействии постоянных сил. Например, если в зоне установки есть вибрация.

К недостаткам можно отнести относительно высокую стоимость болтов. Для монтажа всех типов анкерных болтов обязательно просверлить отверстие, что может показаться неудобством и сложностью. Обеспечить надежное крепление можно только при грамотном подходе и точных расчетах.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Видео описание

Из видео можно узнать как ведет себя анкер в несущем основании:

Разжимной

Этот анкер по бетону представлен лепестковой гильзой со встроенной гайкой на конце. В результате вкручивания болта происходит распирание всего корпуса, кроме кромок. Это объясняет применимость изделий для работ с пористыми и пустотелыми основаниями.

Такой крепеж при желании допустим к демонтажу и повторному использованию. Для сквозного погружения шпильки отверстие под «якорь» сверлится на глубину с запасом в 20 мм. Для расчета берется длина гильзы.

Разжимной крепеж Источник www.obudom.com

Рамные

Эти анкеры предназначены для монтажа оконных переплетов и дверных коробок. Принцип действия «якоря» основан на метизах разжимного типа. Только лепестки смещены в нижнюю часть корпуса. А на верхней отлиты упоры, которые исключают проворачивание и смещение гильзы.

Химические

Такие анкеры представлены болтами или шпильками, которые погружаются в жидкую быстро твердеющую массу с клейкими способностями. В результате нагрузка на метиз распределяется равномерно по всей длине. Это обуславливает установку крепежа в любое основание: плотное, пористое, волокнистое или пустотелое.

Рабочая масса химического анкера — это двухкомпонентная смола синтетического происхождения (второе вещество предназначено для ускорения отвердевания состава). К преимуществам крепежа относят следующее:

• высокая прочность соединения;
• возможность исключения из состава токсичных веществ;
• отсутствие запаха;
• твердость сухого остатка без теплового расширения;
• применимость практически для любого основания на улице и внутри помещения;
• герметичное заполнение пустот в посадочном месте;
• сохранение технических характеристик в течение более 50 лет.

Дюбель из застывшей смолы Источник kayrosblog.ru

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Правила монтажа

Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.

По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.

•
  Талреп для такелажных работ

• Краб система для профильных труб: особенности выбора и применения крепежных систем и соединительных элементов

• Что такое такелажная скоба? Стандарты размеров, современные виды, правила и особенности выбора

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Виды анкеров

Классификация изделий происходит по разным признакам. Так, назначение может быть универсальным, рамным, потолочным или фундаментным, для плотного или пористого основания.

Форма бывает прямая ил изогнутая, поверхность гладкая, рефленая или с резьбой, а конструкция цельная или сборная.

Монтаж предполагает забивание, вкручивание, вклеивание или сквозное крепление. А на основании функциональных составляющих различают механические и химические анкера.

Рамный «якорь» Источник qurilish-mollari.uz

Механические

Группа механических анкеров представлена изделиями, которые устанавливают с применением физической силы и инструментов. В основной массе это продукция изготовлена из металла. Реже используются пластиковые дюбеля.

Забивные

Применяется такой тип анкера для устройства инженерных коммуникаций. Внешне крепеж похож на дюбель, который проталкивают в приготовленное отверстие. Он может быть изготовлен из металла или полимеров, а бесшовная втулка с зауженной нижней частью (лепестками) внутри имеет резьбу и расклинивающую вставку в виде акульего зуба. Лепестки распускаются при вкручивании болта или шпильки со сквозным прохождением.

К плюсам применения такого крепежа можно отнести следующее:

• быстрый монтаж;
• неглубокая посадка;
• сплошное погружение;
• надежная фиксация с компенсацией вибраций;
• низкая стоимость.

Но требуется соблюдать точность в формировании погружного отверстия. А также имеется ограничение — пористые материалы крошатся во время забивания втулки. Поэтому установка допустима только в конструкции монолитного типа с высокими показателями прочности.

Забивной анкер Источник stpulscen.ru

Алгоритм действий по установке забивного анкера для бетона такой:

1. Готовится отверстие, соответствующее внешним параметрам втулки;
2. В лунку погружается корпус с последующим расклиниванием посредством кернера;
3. Вкручивается болт.

К группе забивных относят потолочные анкеры и дюбель-гвозди. Их используют для сборки подвесных конструкций, монтажа закладных. Также актуален такой крепеж для установки опалубки, кабель-каналов, вентиляции, трубопровода. Вторичное применение метизов недопустимо, так как втулки не демонтируют. Поэтому нередко болты выступают в роли антивандального или противопожарного крепежа.

Клиновые

Предназначен такой анкерный болт по бетону для монтажа тяжелых конструкций. При этом опорное основание должно быть прочным, без пор. Дополнительно никакие рубашки не требуются.

Конструктивное исполнение метизов выглядит следующим образом:

• шпилька с резьбой и клиновидным расширенным концом;
• цанга;
• гайка.

Клиновой крепеж Источник freeimport.ru
Анкер забивают в посадочное место с соответствующим диаметром. При выкручивании болта происходит смещение клина внутрь цангового зажима, лепестки которого начинают раздвигаться.

Распорные

По принципу действия распорный анкер для бетона схож с клиновым. Только вместо цангового зажима здесь увеличивается в диаметре нижняя часть цилиндра, в который вставлена шпилька. Втулок может 1-3 штуки. Это одноразовый крепеж, который способен выдерживать большие нагрузки. Погружение осуществляется на большой глубине (сравнительно с забивными дюбелями). Для пористых оснований использовать не рекомендуется, но плотность может иметь средние показатели.

По своей природе различают несколько 4 типа анкеров:

• КА — электрооцинкованный;
• КАК — горячеоцинкованный;
• КАН — стойкий к кислотам;
• RAR — из нержавеющей стали.

Распорный «якорь» Источник ooonetbiz.ru
Смотрите также: Каталог компаний, что специализируются на системах хранения и мансардных окнах

Распорная часть может быть исполнена в виде гильзы или втулки. Выступающая часть шпильки оформляется двумя способами: с гайкой на конце или кронштейном (крюком). Последние актуальны для устройства навесных конструкций.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Общая характеристика

Анкера (крепеж якорного типа) предназначены для стационарной установки в твердые, плотные, пористые и хрупкие основания. Используются для навешивания тяжеловесного оборудования или мебели, фиксации массивных конструкций к полу, стенам и потолкам с минеральным составом (бетон, кирпич, пеноблоки и прочее). По сути — это крепеж, который является более выносливой и надежной альтернативой гвоздям с саморезами.

Материалом для изготовления анкеров может быть клейкая масса, твердая пластмасса или полиамид, металлический сплав:

1. Алюминий с цинком или латунь для применения в бытовом секторе;
2. Конструкционная или углеродистая сталь для повышенных нагрузок и обеспечения запаса прочности соединения;
3. Коррозионностойкая или легирующая сталь с высокими показателями стойкости к влаге, также способны выдерживать большие нагрузки.

Принцип действия различных анкеров основан на одном из физических явлений:

• сила трения;
• сопротивление на излом и смятие;
• компенсация напряжения.

Анкер по бетону с кольцом Источник cook.minemshop.ru
Последствия неправильной установки фиксатора или превышения допустимой нагрузки на крепеж могут иметь разный характер:

• вырывание анкера или участка основания, задействованного под его погружение;
• нарушение формы, целостности болта или корпуса;
• разрушение крепежа из-за коррозии или перегрева (плавление, выгорание).

Чтобы «якорь» сработал по заявленной схеме, крепежный элемент в обязательном порядке имеет внутреннюю резьбу для вкручивания болта. В результате его продвижения функциональный корпус расширяется в середине или на конце. Химическая группа изделий работает немного иначе. Рассмотрим виды анкеров более детально.

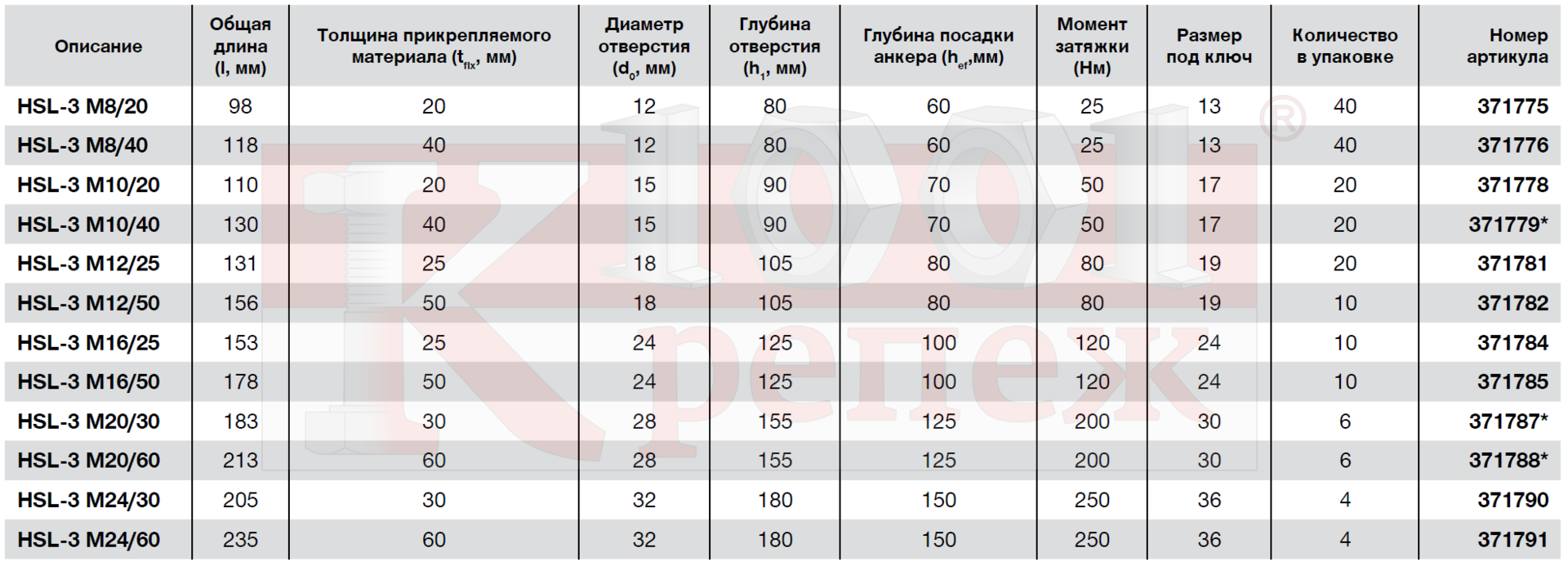

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Анкеры и дюбели. Сравнение, примеры крепежных изделий

Крепление в мягких материалах, таких как дерево или пластик, особой сложности не вызывает. Гвозди, шурупы, саморезы позволяют без труда прикрепить к основанию нужную конструкцию или деталь. Другое дело — камень, бетон, кирпич. Тут с гвоздем не подходи. Потребуется более «продвинутый» крепеж — анкер или дюбель. Желательно от известных производителей, таких как MUNGO или SORMAT. Правильно подобранный и рассчитанный.

Анкеры и дюбели. В чем разница?

В российской нормативной документации с определениями «анкер» и «дюбель» сложности и не всегда понятно, какой крепеж относится к первым, какой — ко вторым. Свою лепту в путаницу вносят и зарубежные производители в каталогах которых одно и то же изделие может считаться либо анкером, либо дюбелем. Был ГОСТ 28457 «Дюбели-шпильки распорные строительно-монтажные», но утратил силу. Да и описывал он, в понимании современного строителя, как раз анкеры. Есть действующий ГОСТ 24379, который регламентирует анкерные болты, но только закладные, для крепления к фундаментам строительных конструкций. На дюбели стандартов нет вообще.

Специалисты крепежного направления предлагают классифицировать дюбельный и анкерный крепеж следующим способом:

Анкер – это конструкция из металла (обычно из стали), которая закрепляется в строительном материале (кирпиче, бетоне и пр. ) и имеет резьбовой элемент (винт, болт, шпильку, втулку с резьбой), что позволяет присоединить тяжёлые детали. Раскрываясь внутри отверстия, он создаёт надёжное сцепление с поверхностью.

Дюбель — вставная крепежная деталь из мягкого, упругого материала (полиэтилен, нейлон и полипропилен), служащая для фиксации основного крепежного элемента (гвоздь, шуруп, саморез). Дюбель выполняет функцию пробки или прокладки между металлическим крепежом и материалом основания (бетоном, кирпичом).

По сути, в большинстве анкеров и дюбелей применяется один и тот же принцип закрепления — трение между основанием и распорной частью крепежа. Но если анкеры позволяют получить большую прочность скрепления, то дюбели выделяются большей скоростью монтажа.



Правильно выбранный крепёж и грамотно рассчитанная нагрузка на него – залог надёжно закреплённой конструкции. Поэтому, при выборе крепежа, надо ответить на 3 вопроса:

• Что крепить?

Необходимо учесть вес и толщину закрепляемой конструкции.

• Где крепить?

В помещении или на улице, где крепления должны выдерживать перепады температур, снег и дождь.

• Куда крепить?

Материал основания – бетон или кирпич, пустотелая или сплошная стена.

Виды анкеров

К наиболее распространенным видам анкеров (они, конечно же, есть в ассортименте интернет-магазина «Крепком») относятся:

Анкер-болт

Крепеж для сквозного монтажа к основаниям из бетона, кирпича, природного камня, газобетона строительных элементов и конструкций. Анкер-болт отличается высокой прочностью и надежностью прикрепления. Работа основана на распоре внутренней втулки конусом, который втягивается в нее, при завинчивании болта. Идеален для закрепления тяжеловесных конструкций типа навесов и опор, удержания перил и т. п. Имеет сравнительно эстетичный вид — нет выступающей резьбовой части.

Клиновой анкер

В клиновом анкере распорная часть — специальная конусная муфта в конце.

При затяжке гайки шпилька с конусом на конце выдвигается из отверстия в базовом основании и распирает муфту. Отличается очень высокой прочностью закрепления. Применяется в твердых основаниях (бетон, камень, кирпич). Рекомендуется для крепления различных консолей, навесов, тяг конструкций, опор, ограждений. Монтируется методом сквозного монтажа.

Двухраспорный анкер

Для более надежного закрепления производители выпускают двухраспорные анкеры, состоящие из двух распорных втулок. Такая конструкция позволяет выдерживать еще большие нагрузки, а также более равномерно распределить их по площади внутри отверстия в основании. Как правило, цена анкерного крепежа такого типа достаточно высока, поэтому они рекомендуются для закрепления самых тяжелых конструкций.

Анкер с кольцом (полукольцом, крюком)

Для специфических задач используются анкеры с различными видами головок. Принцип закрепления изделий такой же как и у анкерного болта, но благодаря особой форме головки сфера применения отличается.

Анкер с кольцом подходит для навешивания крюка. Анкер с полукольцом оптимален, если нужно обеспечить возможность быстрого снятия какого либо элемента. Для настенной нагревательной техники — котлов, бойлеров, водонагревателей — отлично подойдет анкер с крюком.

Виды дюбелей

Пластиковые дюбели с гвоздем

На сегодняшний день это один и самых популярных видов крепежа. Дюбель-гвоздь состоит из двух элементов. Пластиковый дюбель вставляется в просверленное отверстие в базовом основании, а гвоздь-шуруп просто забивается в него. Соединение разборное, при необходимости гвоздь можно выкрутить обычной отверткой. Пластиковые дюбели многообразны по конструкции и материалу изготовления. Могут иметь головку-грибок, усики для большего распора. В качестве исходного материала применяется полиэтилен, полипропилен и другие пластмассы. Самые популярные типоразмеры, которые есть в каждом доме, 6х40, 6х60 мм.

Дюбели для гипсокартона

Для креплению к гипсокартону применяются специальные дюбели типа DRIVA. Крепеж имеет конусообразную форму и сильно выступающую резьбу. Изготавливаются из пластмассы и металла. Для фиксации нужного элемента в такой дюбель ввинчивают саморез или шуруп. Такая конструкция позволяет им плотно входить в сравнительно хрупкий гипскартон и обеспечивать надежное крепление элементов интерьера, нетяжелых полок и т. п.

Дюбели для теплоизоляции

Благодаря большой круглой головке, они незаменимы при монтаже пенопласта, минераловатных плит, ламельной ваты, стекловолокна, экструдированного пенополистирола, пробки, древесной шерсти. Они плотно прижимают теплоизоляцию и не разрушают ее. Для закрепления тарельчатых дюбелей в стене применяются как металлические, так и пластиковые гвозди.

Выше приведены примеры только некоторых, наиболее популярных видов крепежа из серии дюбелей и анкеров. Конечно же, их намного больше. В интернет-магазине «Крепком» можно купить анкеры и дюбели самых разных конструкций, европейского, китайского и отечественного производства. Они высоко ценятся как домашними мастерами, так и профессионалами, за предельно простой монтаж, высокую эффективность и доступную цену. Наибольший спрос на них всегда был в строительной отрасли, где часто требуются надежные, неразъемные соединения, сохраняющие свои эксплуатационные свойства долгие годы.

Наши квалифицированные продавцы проконсультируют вас и помогут сделать правильный выбор. Весь крепёж, представленный в нашем магазине, от проверенных производителей и выдерживает заявленные нагрузки.

Для крепления в твердый бетон марки С25 используйте следующие дюбеля:

SORMAT NAT , дюбель MUNGO MN,  FISCHER SX, дюбель WKRET-MET, дюбель TECH-KREP распорный серый, распорный синий TECH-KREP

Статьи о продукции Обновлено: 23.07.2022 20:30:00

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Распорный анкер Power-Stud+® SD1 1/2 x 10 дюймов, 25 шт.

в коробке Распорный анкер Power-Stud+® SD1 1/2 x 10 дюймов, 25 шт. Поиск

Полномочия

(пока отзывов нет) Написать обзор

Powers

Распорный анкер Power-Stud+® SD1 1/2 x 10 дюймов, 25 шт. в коробке

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно

Артикул:

WA1210; ПК

СКП:

075352781068

MPN:

7428SD1

Наличие:

Доставка в течение 1-3 дней!

Сейчас: $226,33

Текущий запас:

Количество:

Сопутствующие товары:

• Описание
• Дополнительная информация

Описание

• Стабильные характеристики в бетоне высокой и низкой прочности
• Номинальный размер сверла соответствует диаметру анкера
• Анкер можно установить через стандартные крепежные отверстия
• Идентификационный код длины и идентификационная маркировка выбиты на головке каждого анкера
• Конструкция анкера допускает последующее расширение после схватывания под растягивающей нагрузкой
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2818 для бетона с трещинами и без трещин
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2966 для кирпичной кладки
Код
• соответствует IBC 2015, IRC 2015, IBC 2012, IRC 2012, IBC 2009 и IRC 2009
• Испытано в соответствии со стандартами ACI 355. 2/ASTM E 488 и ICC-ES AC193 для использования в конструкционном бетоне в соответствии с проектными положениями ACI 318-14, глава 17 или ACI 318-11/08, приложение D
• Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
• Испытано в соответствии с ICC-ES AC01 для использования в каменной кладке
• Underwriters Laboratories (сертифицировано UL) — номер файла EX1289, размеры
см. в списке.

Применение
Анкер изготовлен из углеродистой стали и оцинкован. Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия / диаметр сверла перфоратор

Диаметр анкера
Диаметр анкера 1/2 дюйма.

Длина анкера
Длина анкера 10 дюймов

Тип резьбы
Резьба на анкере представляет собой национальную грубую резьбу размером 1/2 дюйма с 13 витками на дюйм, обычно называемую 1/2-13.

Длина резьбы
Длина резьбы на анкере составляет 8-1/4″.

Упаковка
гайки и шайбы

Минимальная глубина погружения
Минимальная глубина погружения анкера в бетон составляет 2-1/4 дюйма. Таким образом, анкер должен быть установлен так, чтобы минимум 2-1/4″ анкера был заглублен в бетон.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образовавшейся в процессе установки, упасть.

Максимальная толщина крепления
Максимальная толщина крепления или максимальная толщина материала, закрепляемого для анкера, составляет 7-1/4 дюйма. . Это обеспечит выполнение минимального заглубления в 2-1/4 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 3/4″.

Значение крутящего момента
футы/фунты

Маркировка
Анкер проштампован буквой R на резьбовом конце, чтобы можно было проверить анкер после установки. Буква «R» обозначает общую длину анкера от 10 до , но не включая 11 дюймов в длину.

Спецификации продуктов

901 78 9017 9 1/2″ — 13 9018 3

Размер биты	1/2 дюйма
Минимальная глубина заделки	2-1/4″
Длина резьбы	8-1/ 4 дюйма
Основной	Только бетон
Окружающая среда	Сухой
Тип резьбы
Тип	Наружная резьба
Диаметр	1/2″
Длина	10″
Материал	Углеродистая сталь Оцинкованный
Кол-во в коробке	25
Минимальное расстояние	См. PDF
Минимальное расстояние до края	См. PDF
Максимальная толщина крепления	7-1/4 дюйма
Минимальный диаметр отверстия крепления Место)	9/16″
Минимальный диаметр отверстия крепления (отверстие указано)	1/2″
Идентификационный код длины	R
Максимальный крутящий момент	40 фут/фунт.
Размер ключа для гайки	3/4″
Измерение длины	От начала до конца
Торговая марка	Пауэрс
Бетон	С трещинами и без трещин Утверждено

Загрузки

Технические данные

Просмотреть всеЗакрыть

Дополнительная информация

Размер бита:	1/2″
Минимальная установка:	2-1/4 дюйма
Длина резьбы:	4 дюйма
Первичный:	Только бетон
Окружающая среда:	Сухой
Тип резьбы:	1/2″ — 13
Бетон 2000 фунтов на квадратный дюйм — выдвижной (фунты) *:	2999
Бетон 2000 PSI — сдвиг (фунты) *:	5564
Тип:	Мужской
Диаметр:	1/2″
Длина:	10 дюймов
Материал:	Углеродистая сталь, оцинкованная
Кол-во в коробке:	25
Минимальное расстояние:	5 дюймов
Минимальное расстояние от края:	2-1/2″
Максимальная толщина крепления:	7-1/4″
Минимальный диаметр отверстия крепления (на месте):	5/8″
Минимальный диаметр отверстия в приспособлении (отверстие точечное):	1/2″
Идентификационный код длины:	Р
Максимальный крутящий момент:	50–60 футов/фунтов.
Размер ключа для гайки:	3/4″
Измерение длины:	Конец в конец
Фирменное наименование:	Пауэрс

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

В корзину

Быстрый просмотр

Клиновой анкер 1/2 x 10 дюймов, оцинкованный, 25 шт.

в коробке

CONFAST®

Сейчас: $68,89

В наличии / Отправка сегодня

Артикул: WA1210

Размер бита: 1/2 дюйма

Особенности продукции ОЦИНКОВАННОЕ ПОКРЫТИЕ: помогает предотвратить ржавчину в сухой среде; надежное применение и обслуживание ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ: обеспечивает правильный крепеж для…

В корзину

Быстрый просмотр

Оцинкованный анкер ThunderStud 1/2 x 10 дюймов производства США, 25 шт. в коробке

ThunderStud® американского производства

Сейчас: $159,93

В наличии / Отправка сегодня

Артикул: WA1210;Т

Размер бита: 1/2 дюйма

Особенности продукции СДЕЛАНО В АМЕРИКЕ: гарантирует высочайшее качество и соответствует большинству требований «Сделано в Америке». ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ: Анкер не прокручивается в отверстии…

В корзину

Быстрый просмотр

Оцинкованный клиновой анкер 1/2 x 10 дюймов, 25 шт. в коробке

CONFAST®

Сейчас: $111,48

В наличии / Отправка сегодня

Артикул: WAG1210

Размер бита: 1/2″

Особенности продукта ГОРЯЧАЯ ОЦИНКОВКА: Помогает предотвратить ржавчину во влажной среде; требует минимального обслуживания. ДОСТУПНЫ ДИАМЕТРОМ ОТ 3/8″ ДО 1-1/4″ «: Обеспечивает правильное…

В корзину

Быстрый просмотр

Горячеоцинкованный анкер ThunderStud 1/2 x 10 дюймов производства США, 25 шт. в коробке

ThunderStud® американского производства

Сейчас: $296,77

В наличии / Отправка сегодня

Артикул: ВАГ1210;Т

Размер бита: 1/2″

Особенности продукта СДЕЛАНО В АМЕРИКЕ:   Обеспечивает высочайшее качество и соответствует большинству требований производства в Америке.   ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ:   Якорь не вращается в…

Выберите параметры

Быстрый просмотр

Клиновой анкер из нержавеющей стали 1/2 x 10 дюймов

CONFAST®

Сейчас: $63,58 — $260,18

В наличии, доставка сегодня!

Артикул: WAS1210C

Размер бита: 1/2″

Особенности продуктов СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 304: Может использоваться во влажной среде, погруженной в воду и не ржавеет; снижены затраты на техническое обслуживание ПОЛНАЯ ЛИНИЯ: Все…

В корзину

Быстрый просмотр

Биты молотка 1/2″ x 13-1/2″, каждая

TruCut®

Сейчас: $22,49

В наличии / Отправка сегодня

Артикул: HB1213

Особенности продуктов TRICARB® CARBIDE:  Гарантирует более длительный срок службы и более быстрое проникновение благодаря усиленному долблению. КОНСТРУКЦИЯ THUNDERTWIST® FLUTE:  Более быстрое удаление пыли позволяет…

В корзину

Быстрый просмотр

Биты SDS 1/2″ x 10-5/8″, каждая

TruCut®

Сейчас: $24,99

В наличии / Отправка сегодня

Артикул: SDS1210

Особенности продуктов TRICARB® CARBIDE:  Более длительный срок службы и быстрое проникновение благодаря усиленному долблению. КОНСТРУКЦИЯ ЗУБЬЯ THUNDERTWIST®:  Более быстрое удаление пыли обеспечивает более быстрое…

Клиенты также просмотрели

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 5 дюймов, 25 шт. в коробке

Пауэрс

Сейчас: $146,42

В наличии / Отправка сегодня

Артикул: WA585; ПК

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 3-1/2 дюйма, 25 шт. в коробке

Пауэрс

Сейчас: $132,89

В наличии / Отправка сегодня

Артикул: WA58312;P

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 1/2 x 5-1/2 дюйма, 50 шт. в коробке

Пауэрс

Сейчас: $182,06

В наличии / Отправка сегодня

Артикул: WA12512; ПК

Размер бита: 1/2 дюйма

Особенности продукции ЗАЩИТА ОТ ВЗЛОМА:   якорь не может быть удален; обеспечивает безопасность прикрепляемого элемента ПЛОСКАЯ​ ​ПОПАЙНАЯ ГОЛОВКА:   Идеально подходит для крепления дерева к. ..

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 7 дюймов, 25 шт. в упаковке

Пауэрс

Сейчас: $186,46

В наличии / Отправка сегодня

Артикул: WA587; ПК

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 6 дюймов, 25 шт. в коробке

Пауэрс

Сейчас: $157,76

В наличии / Отправка сегодня

Артикул: WA586; ПК

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 4-1/2 дюйма, 25 шт. в коробке

Пауэрс

Сейчас: $140,60

В наличии / Отправка сегодня

Артикул: WA58412; ПК

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 1/2 x 8-1/2 дюйма, 25 шт. в упаковке

Пауэрс

Сейчас: $145,12

В наличии / Отправка сегодня

Артикул: WA12812; ПК

Размер бита: 1/2″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 1/2 x 4-1/2 дюйма, 50 шт. в коробке

Пауэрс

Сейчас: $158,26

В наличии / Отправка сегодня

Артикул: WA12412; ПК

Размер бита: 1/2″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 10 дюймов, 25 шт. в коробке

Пауэрс

Сейчас: $309,46

В наличии / Отправка сегодня

Артикул: WA5810; ПК

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 5/8 x 8-1/2 дюйма, 25 шт. в упаковке

Пауэрс

Сейчас: $220,57

В наличии / Отправка сегодня

Артикул: WA58812; ПК

Размер бита: 5/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

Распорный анкер Power-Stud+® SD1 3/8 x 3 дюйма, 50 шт. в коробке

Распорный анкер Power-Stud+® SD1 3/8 x 3 дюйма, 50 шт. Поиск

Полномочия

(пока отзывов нет) Написать обзор

Powers

Распорный анкер Power-Stud+® SD1 3/8 x 3 дюйма, 50 шт.

в коробке

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно

Артикул:

WA383; ПК

СКП:

075352775982

MPN:

7413SD1

Наличие:

Доставка в течение 1-3 дней!

Сейчас: $84,46

Текущий запас:

Количество:

Сопутствующие товары:

• Описание
• Дополнительная информация

Описание

• Стабильные характеристики в бетоне высокой и низкой прочности
• Номинальный размер сверла соответствует диаметру анкера
• Анкер можно установить через стандартные крепежные отверстия
• Идентификационный код длины и идентификационная маркировка выбиты на головке каждого анкера
• Конструкция анкера допускает последующее расширение после схватывания под растягивающей нагрузкой
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2818 для бетона с трещинами и без трещин
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2966 для кирпичной кладки
Код
• соответствует IBC 2015, IRC 2015, IBC 2012, IRC 2012, IBC 2009 и IRC 2009
• Испытано в соответствии со стандартами ACI 355. 2/ASTM E 488 и ICC-ES AC193 для использования в конструкционном бетоне в соответствии с проектными положениями ACI 318-14, глава 17 или ACI 318-11/08, приложение D
• Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
• Испытано в соответствии с ICC-ES AC01 для использования в каменной кладке
• Underwriters Laboratories (сертифицировано UL) — номер файла EX1289, размеры
см. в списке.

Применение
Анкер изготовлен из углеродистой стали и оцинкован. Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия / диаметр сверла перфоратор

Диаметр анкера
Диаметр анкера 3/8″.

Длина анкера
Длина анкера 3 дюйма

Тип резьбы
Резьба на анкере представляет собой национальную грубую резьбу размером 3/8 дюйма с 16 витками на дюйм, обычно называемую 3/8-16.

Длина резьбы
Длина резьбы на анкере составляет 1-5/8″.

Упаковка
гайки и шайбы

Минимальная глубина заделки
Минимальная глубина заделки анкера в бетон составляет 1-5/8 дюйма. Поэтому анкер должен быть установлен так, чтобы минимум 1-5/8″ анкера был заглублен в бетон.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образовавшейся в процессе установки, упасть.

Максимальная толщина крепления
Максимальная толщина крепления или максимальная толщина материала, закрепляемого для анкера, составляет 1 дюйм. Это обеспечит выполнение минимальной заделки 1-5/8 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 9/16″.

Значение крутящего момента
фут/фунт

Маркировка
Анкер проштампован буквой D на резьбовом конце, чтобы можно было проверить анкер после установки. Буква «D» обозначает общую длину анкера от 3 дюймов до , но не включая 3-1/2 дюйма в длину.

Технические характеристики изделий

901 78 9017 9 3/8″ — 16 9017 8

Размер биты	3/8″
Минимальная посадка	1-5/8″
Длина резьбы	1-5/ 8″
Основной	Только бетон
Окружающая среда	Сухой
Тип резьбы
Тип	Наружная резьба
Диаметр	3/8″
Длина	3″
Материал	Углеродистая сталь Z с покрытием
Кол-во в коробке	50
Минимальное расстояние	См. PDF
Минимальное расстояние до края	См. PDF
Максимальная толщина крепления	1 дюйм
Минимальный диаметр отверстия крепления (на месте) 9 0180	7/16″
Минимальный диаметр отверстия крепления (отверстие в точках)	3/8″
Идентификационный код длины	D
Максимальный крутящий момент	20 фут/фунт.
Размер ключа для гайки	9/16″
Измерение длины	От начала до конца
Торговая марка	Пауэрс
Бетон	С трещинами и без трещин Утверждено 9 Видео о продукте s   Технические данные Просмотреть всеЗакрыть Дополнительная информация Размер бита: 3/8 дюйма Минимальная установка: 1-1/2″ Длина резьбы: 1-3/4 дюйма Первичный: Только бетон Окружающая среда: Сухой Тип резьбы: 3/8″ — 16 Бетон 2000 фунтов на квадратный дюйм — выдвижной (фунты) *: 1223 Бетон 2000 PSI — сдвиг (фунты) *: 3238 Тип: Мужской Диаметр: 3/8 дюйма Длина: 3 дюйма Материал: Оцинкованная углеродистая сталь Кол-во в коробке: 50 Минимальное расстояние: 3-3/4″ Минимальное расстояние от края: 1-7/8″ Максимальная толщина крепления: 1-1/8″ Минимальный диаметр отверстия крепления (на месте): 1/2″ Минимальный диаметр отверстия в приспособлении (отверстие точечное): 3/8 дюйма Идентификационный код длины: Д Максимальный крутящий момент: 25–30 футов/фунтов. Размер ключа для гайки: 9/16″ Измерение длины: Встык Фирменное наименование: Пауэрс Просмотреть всеЗакрыть сопутствующие товары Клиенты также просмотрели Сопутствующие товары В корзину Быстрый просмотр Клиновой анкер 3/8 x 3 дюйма, оцинкованный, 50 шт. в коробке CONFAST® Сейчас: $29,30 В наличии / Отправка сегодня Артикул: WA383 Размер бита: 3/8″ Особенности продукта ОЦИНКОВАННОЕ ПОКРЫТИЕ: помогает предотвратить ржавчину в сухой среде; надежное применение и обслуживание ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ: Обеспечивает правильный крепеж для… В корзину Быстрый просмотр Оцинкованный анкер ThunderStud 3/8″ x 3″ производства США, 100 шт./кор. ThunderStud® американского производства Сейчас: $190,71 В наличии / Отправка сегодня Артикул: ВА383;Т Размер бита: 3/8″ Особенности продукта СДЕЛАНО В АМЕРИКЕ:   Обеспечивает высочайшее качество и соответствует большинству требований «Сделано в Америке». ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ: Анкер не прокручивается в отверстии… В корзину Быстрый просмотр Оцинкованный клиновой анкер 3/8 x 3 дюйма, 50 шт. в коробке CONFAST® Сейчас: $42,86 В наличии / Отправка сегодня Артикул: WAG383 Размер бита: 3/8″ Особенности продукта ГОРЯЧАЯ ОЦИНКОВКА: Помогает предотвратить ржавчину во влажной среде; требует меньшего обслуживания. ДОСТУПНЫ ДИАМЕТРОМ ОТ 3/8″ ДО 1-1/4″ «:  Обеспечивает правильное… Выберите параметры Быстрый просмотр Клиновой анкер из нержавеющей стали 3/8 «x 3» CONFAST® Сейчас: $36,78 — $108,93 В наличии, отправка сегодня! Артикул: WAS383C Размер бита: 3/8″ Особенности продукта СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 304: Может использоваться во влажной среде, погруженной в воду и не ржавеет; снижены затраты на техническое обслуживание ПОЛНАЯ ЛИНИЯ: Все. .. Выберите параметры Быстрый просмотр Анкер клина из нержавеющей стали 3/8 «x 3» 316 CONFAST® Сейчас: $50,62 — $170,74 В наличии, отправка сегодня! Артикул: WAS-316383C Размер бита: 3/8″ Характеристики продукта ИЗГОТОВЛЕНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 316 ВЫСОКОГО КАЧЕСТВА: Подходит для использования во многих едких средах для превосходной стойкости к ржавчине; более низкая потребность в обслуживании… Добавить в корзину Быстрый просмотр 3/8″ x 6″ молотковая бита, каждая TruCut® Сейчас: $12,53 В наличии / Отправка сегодня Артикул: HB386 Особенности продукта TRICARB® CARBIDE:  Гарантирует более длительный срок службы и более быстрое проникновение благодаря усиленному долблению. КОНСТРУКЦИЯ THUNDERTWIST® FLUTE:  Более быстрое удаление пыли позволяет… Добавить в корзину Быстрый просмотр Бит SDS 3/8 x 6-5/8 дюйма, каждый TruCut® Сейчас: $14,99 В наличии / Отправка сегодня Артикул: SDS386 Особенности продуктов TRICARB® CARBIDE: Увеличенный срок службы и быстрое проникновение благодаря усиленному долблению КОНСТРУКЦИЯ THUNDERTWIST® FLUTE: Более быстрое удаление пыли обеспечивает более быстрое… клиентов также просмотрели В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 3/8 x 7 дюймов, 50 шт. в коробке Пауэрс Сейчас: $199,51 В наличии / Отправка сегодня Артикул: WA387; ПК Размер бита: 3/8″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 3/8 x 5 дюймов, 50 шт. в коробке Пауэрс Сейчас: $194,53 В наличии / Отправка сегодня Артикул: WA385; ПК Размер бита: 3/8″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 1/4 x 3-1/4 дюйма, 100 шт. в коробке Пауэрс Сейчас: $107,28 В наличии / Отправка сегодня Артикул: WA14314; ПК Размер бита: 1/4″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 1/2 x 3-3/4 дюйма, 50 шт. в коробке Пауэрс Сейчас: $141,19 В наличии / Отправка сегодня Артикул: WA12334; ПК Размер бита: 1/2″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 3/8 x 3-3/4 дюйма, 50 шт. в упаковке Пауэрс Сейчас: $170,51 В наличии / Отправка сегодня Артикул: WA38334; ПК Размер бита: 3/8″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 1/4 x 2-1/4 дюйма, 100 шт. в коробке Пауэрс Сейчас: $96,29 В наличии / Отправка сегодня Артикул: WA14214; ПК Размер бита: 1/4″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 3/8 x 2-1/4 дюйма, 50 шт. в коробке Пауэрс Сейчас: $75,86 В наличии / Отправка сегодня Артикул: WA38214;P Размер бита: 3/8″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 3/8 x 3-1/2 дюйма, 50 шт. в упаковке Пауэрс Сейчас: $98,76 В наличии / Отправка сегодня Артикул: WA38312; ПК Размер бита: 3/8″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины… В корзину Быстрый просмотр Распорный анкер Power-Stud+® SD1 1/2 x 2–3/4 дюйма, 50 шт. в коробке Пауэрс Сейчас: $128,21 В наличии / Отправка сегодня Артикул: WA12234;P Размер бита: 1/2″ Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
