Маркировка анкеров распорных: ГОСТ и монтаж распорных анкерных болтов

Применение разных видов металлических распорных анкеров

Метизная продукция Статьи Применение разных видов металлических распорных анкеров

Применение разных видов металлических распорных анкеров Компания «Тандем»

Среди всевозможных крепёжных элементов особое место занимают металлические распорные анкеры. Применение этого вида крепежа обеспечивает надёжную фиксацию соединяемых объектов. В большинстве случаев такие анкеры монтируются в бетонные, каменные или кирпичные основания для жёсткого крепления или навески технического оборудования, предметов мебели, строительных деталей и конструкций. В зависимости от предполагаемой нагрузки можно выбрать крепёж, подходящий по длине и диаметру. Каждой разновидности распорных элементов соответствует своя маркировка.

Область применения

В основном металлические анкеры применяются в строительстве и ремонте. Под их установку сначала высверливают отверстия соответствующего диаметра. Камень, бетон, кирпич сверлят перфораторными бурами.

Качественные анкеры производят из углеродистой, нержавеющей или оцинкованной стали. Поэтому их применяют как во внутренних, так и в наружных работах.

Разновидности распорных анкеров

При выборе металлического крепежа следует учитывать не только величину нагрузки, но и её направленность. Например, при потолочной установке продольно направленная нагрузка требует от анкера сопротивляемости к вырыванию из монтажной полости. При монтировании на вертикальную плоскость материал крепежа должен выдерживать поперечную нагрузку, сопротивляясь срезу металлических элементов.

Анкеры бывают:

• клиновые;
• втулочные;
• забивные;
• латунные цанги.

Клиновые изделия ещё называют анкерными болтами или шпильками. Чем сильнее затягивать гайку на несущем резьбовом стержне, тем глубже будет входить клинообразный наконечник шпильки в распорную гильзу. Расширяясь, гильза обеспечивает плотное примыкание крепежа к внутренним стенкам высверленного отверстия.

Втулочные элементы отличаются от клиновых тем, что распорная гильза у них расположена почти по всей длине шпильки. Это даёт возможность применения в менее плотных основаниях, так как распор у них распределён по большей площади.

Если первые два вида изделий свободно вставляются в отверстия, а потом распираются затягиванием гайки, то забивные работают по-другому. Их распорные гильзы имеет внутреннюю резьбу и небольшой подвижный клин в концевой части. Гильзу вставляют в отверстие, после чего вбивают клин до упора с помощью специального штыря. За счёт этого гильза расширяется. Далее вкручивают крепёжный болт.

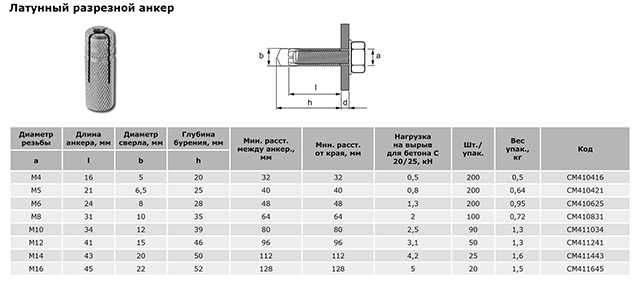

Латунные цанги схожи по строению с забивным крепежом, но вместо подвижного клина для распирания гильзы используется сам крепёжный болт, вместе с ввинчиванием которого увеличивается и степень распора внутри тела основания.

Маркировка

Распорные анкеры имеют свои цифровые и буквенные маркировочные обозначения, отображающие различные параметры изделий.

Например, маркировка анкерного болта М8 10/35х90 обозначает:

1. Диаметр резьбы шпильки составляет 8 мм.
2. Диаметр сверла для проделывания отверстия в основании – 10 мм.
3. Толщина стыковочной части присоединяемого объекта не более 35 мм.
4. Глубина монтажного отверстия в основании должна быть не менее 90 мм.

Зная принцип маркировки изделий и весовые параметры присоединяемых конструкций, подобрать нужный крепёж нетрудно.

Применение различных распорных анкеров

Распорные крепления достаточно универсальны, но для достижения определённых целей можно подбирать крепежи с наиболее подходящими формами частей, остающихся на виду после вставки в монтажную полость.

1. При натягивании тросов, кабелей, верёвок или подвешивании люстр удобнее использовать крепления с кольцеобразным наконечником.
2. Детали, сделанные в виде крюка, используют дня навески баков накопительных водонагревателей или другого съёмного оборудования.
3. Шпильки с гайками удобны при создании надёжного долгосрочного крепления. Монтируемый объект можно сначала навесить на резьбовые штыри, избежав необходимости удерживать тяжесть на весу, а затем просто затянуть гайки ручным инструментом.
4. Цанги часто используются установщиками различных коммуникационных линий, например, монтажниками разветвлённых вентиляционных систем, но этот вид крепежа применим и в фиксации штучных объектов.

Правильно подобранный и грамотно установленный металлический распорный анкер – это гарантия прочного, долговечного соединения.

Дата публикации: 07.10.2021

Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Виды фундаментных болтов

По конструктивным особенностям выделяют 6 основных типов:

• Изогнутые
• С анкерной плитой
• Составные
• Съемные
• Прямые
• С коническим концом

Характеристики каждого вида

ГОСТ

Тип 1.2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Преимущества и недостатки

Несмотря на то, что анкерные системы считаются универсальными, их целесообразней использовать в монолитных прочных основаниях. Если необходимо закрепить конструкцию на деревянной поверхности, можно найти бюджетные варианты.

Если монтировать анкерный болт по назначению, можно оценить его сильные стороны:

• выдерживает большие нагрузки. Это наиболее крепкий и надежный крепеж, который пользуется спросом в строительной и промышленной индустрии;
• широкий выбор крепежей по размеру, выдерживаемым нагрузкам, особенностям монтажа;
• материал – углеродистая сталь. Она отличается долговечностью и не поддается коррозии;
• простой монтаж. Для установки крепежей не понадобится специальное оборудование;
• помимо установки новых конструкций анкерными болтами можно укреплять уже существующие;
• анкерный болт сохраняет неподвижность даже при воздействии постоянных сил. Например, если в зоне установки есть вибрация.

К недостаткам можно отнести относительно высокую стоимость болтов. Для монтажа всех типов анкерных болтов обязательно просверлить отверстие, что может показаться неудобством и сложностью. Обеспечить надежное крепление можно только при грамотном подходе и точных расчетах.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Видео описание

Из видео можно узнать как ведет себя анкер в несущем основании:

Разжимной

Этот анкер по бетону представлен лепестковой гильзой со встроенной гайкой на конце. В результате вкручивания болта происходит распирание всего корпуса, кроме кромок. Это объясняет применимость изделий для работ с пористыми и пустотелыми основаниями.

Такой крепеж при желании допустим к демонтажу и повторному использованию. Для сквозного погружения шпильки отверстие под «якорь» сверлится на глубину с запасом в 20 мм. Для расчета берется длина гильзы.

Разжимной крепеж Источник www.obudom.com

Рамные

Эти анкеры предназначены для монтажа оконных переплетов и дверных коробок. Принцип действия «якоря» основан на метизах разжимного типа. Только лепестки смещены в нижнюю часть корпуса. А на верхней отлиты упоры, которые исключают проворачивание и смещение гильзы.

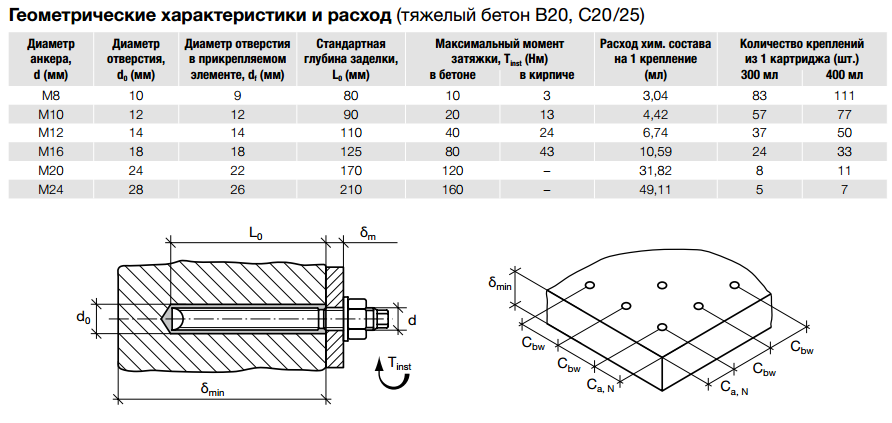

Химические

Такие анкеры представлены болтами или шпильками, которые погружаются в жидкую быстро твердеющую массу с клейкими способностями. В результате нагрузка на метиз распределяется равномерно по всей длине. Это обуславливает установку крепежа в любое основание: плотное, пористое, волокнистое или пустотелое.

Рабочая масса химического анкера — это двухкомпонентная смола синтетического происхождения (второе вещество предназначено для ускорения отвердевания состава). К преимуществам крепежа относят следующее:

• высокая прочность соединения;
• возможность исключения из состава токсичных веществ;
• отсутствие запаха;
• твердость сухого остатка без теплового расширения;
• применимость практически для любого основания на улице и внутри помещения;
• герметичное заполнение пустот в посадочном месте;
• сохранение технических характеристик в течение более 50 лет.

Дюбель из застывшей смолы Источник kayrosblog.ru

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Правила монтажа

Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.

По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Виды анкеров

Классификация изделий происходит по разным признакам. Так, назначение может быть универсальным, рамным, потолочным или фундаментным, для плотного или пористого основания.

Форма бывает прямая ил изогнутая, поверхность гладкая, рефленая или с резьбой, а конструкция цельная или сборная.

Монтаж предполагает забивание, вкручивание, вклеивание или сквозное крепление. А на основании функциональных составляющих различают механические и химические анкера.

Рамный «якорь» Источник qurilish-mollari.uz

Механические

Группа механических анкеров представлена изделиями, которые устанавливают с применением физической силы и инструментов. В основной массе это продукция изготовлена из металла. Реже используются пластиковые дюбеля.

Забивные

Применяется такой тип анкера для устройства инженерных коммуникаций. Внешне крепеж похож на дюбель, который проталкивают в приготовленное отверстие. Он может быть изготовлен из металла или полимеров, а бесшовная втулка с зауженной нижней частью (лепестками) внутри имеет резьбу и расклинивающую вставку в виде акульего зуба. Лепестки распускаются при вкручивании болта или шпильки со сквозным прохождением.

К плюсам применения такого крепежа можно отнести следующее:

• быстрый монтаж;
• неглубокая посадка;
• сплошное погружение;
• надежная фиксация с компенсацией вибраций;
• низкая стоимость.

Но требуется соблюдать точность в формировании погружного отверстия. А также имеется ограничение — пористые материалы крошатся во время забивания втулки. Поэтому установка допустима только в конструкции монолитного типа с высокими показателями прочности.

Забивной анкер Источник stpulscen.ru

Алгоритм действий по установке забивного анкера для бетона такой:

1. Готовится отверстие, соответствующее внешним параметрам втулки;
2. В лунку погружается корпус с последующим расклиниванием посредством кернера;
3. Вкручивается болт.

К группе забивных относят потолочные анкеры и дюбель-гвозди. Их используют для сборки подвесных конструкций, монтажа закладных. Также актуален такой крепеж для установки опалубки, кабель-каналов, вентиляции, трубопровода. Вторичное применение метизов недопустимо, так как втулки не демонтируют. Поэтому нередко болты выступают в роли антивандального или противопожарного крепежа.

Клиновые

Предназначен такой анкерный болт по бетону для монтажа тяжелых конструкций. При этом опорное основание должно быть прочным, без пор. Дополнительно никакие рубашки не требуются.

Конструктивное исполнение метизов выглядит следующим образом:

• шпилька с резьбой и клиновидным расширенным концом;
• цанга;
• гайка.

Клиновой крепеж Источник freeimport.ru
Анкер забивают в посадочное место с соответствующим диаметром. При выкручивании болта происходит смещение клина внутрь цангового зажима, лепестки которого начинают раздвигаться.

Распорные

По принципу действия распорный анкер для бетона схож с клиновым. Только вместо цангового зажима здесь увеличивается в диаметре нижняя часть цилиндра, в который вставлена шпилька. Втулок может 1-3 штуки. Это одноразовый крепеж, который способен выдерживать большие нагрузки. Погружение осуществляется на большой глубине (сравнительно с забивными дюбелями). Для пористых оснований использовать не рекомендуется, но плотность может иметь средние показатели.

По своей природе различают несколько 4 типа анкеров:

• КА — электрооцинкованный;
• КАК — горячеоцинкованный;
• КАН — стойкий к кислотам;
• RAR — из нержавеющей стали.

Распорный «якорь» Источник ooonetbiz.ru
Смотрите также: Каталог компаний, что специализируются на системах хранения и мансардных окнах

Распорная часть может быть исполнена в виде гильзы или втулки. Выступающая часть шпильки оформляется двумя способами: с гайкой на конце или кронштейном (крюком). Последние актуальны для устройства навесных конструкций.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;

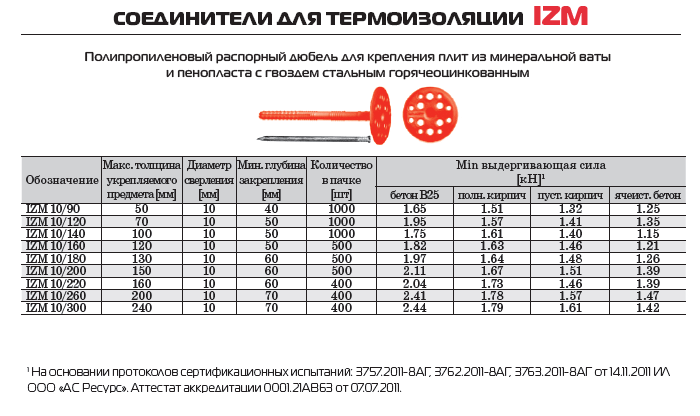

• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Общая характеристика

Анкера (крепеж якорного типа) предназначены для стационарной установки в твердые, плотные, пористые и хрупкие основания. Используются для навешивания тяжеловесного оборудования или мебели, фиксации массивных конструкций к полу, стенам и потолкам с минеральным составом (бетон, кирпич, пеноблоки и прочее). По сути — это крепеж, который является более выносливой и надежной альтернативой гвоздям с саморезами.

Материалом для изготовления анкеров может быть клейкая масса, твердая пластмасса или полиамид, металлический сплав:

1. Алюминий с цинком или латунь для применения в бытовом секторе;
2. Конструкционная или углеродистая сталь для повышенных нагрузок и обеспечения запаса прочности соединения;
3. Коррозионностойкая или легирующая сталь с высокими показателями стойкости к влаге, также способны выдерживать большие нагрузки.

Принцип действия различных анкеров основан на одном из физических явлений:

• сила трения;
• сопротивление на излом и смятие;
• компенсация напряжения.

Анкер по бетону с кольцом Источник cook.minemshop.ru
Последствия неправильной установки фиксатора или превышения допустимой нагрузки на крепеж могут иметь разный характер:

• вырывание анкера или участка основания, задействованного под его погружение;
• нарушение формы, целостности болта или корпуса;
• разрушение крепежа из-за коррозии или перегрева (плавление, выгорание).

Чтобы «якорь» сработал по заявленной схеме, крепежный элемент в обязательном порядке имеет внутреннюю резьбу для вкручивания болта. В результате его продвижения функциональный корпус расширяется в середине или на конце. Химическая группа изделий работает немного иначе. Рассмотрим виды анкеров более детально.

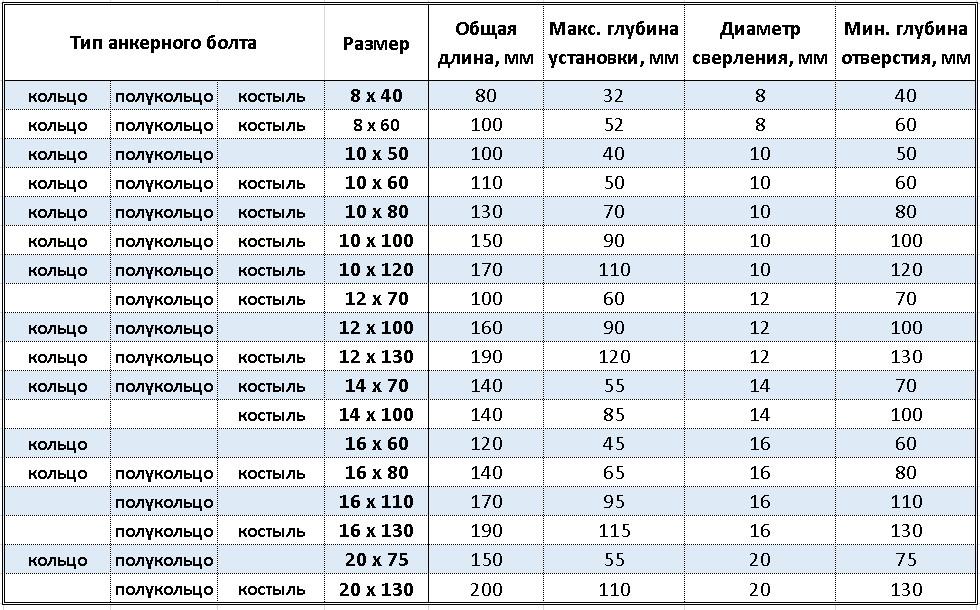

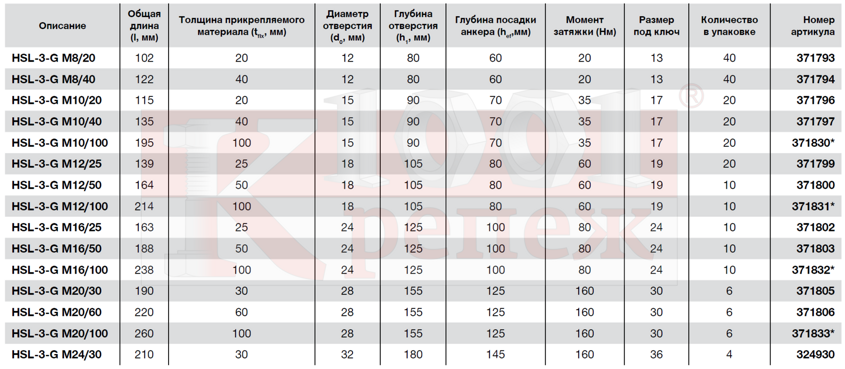

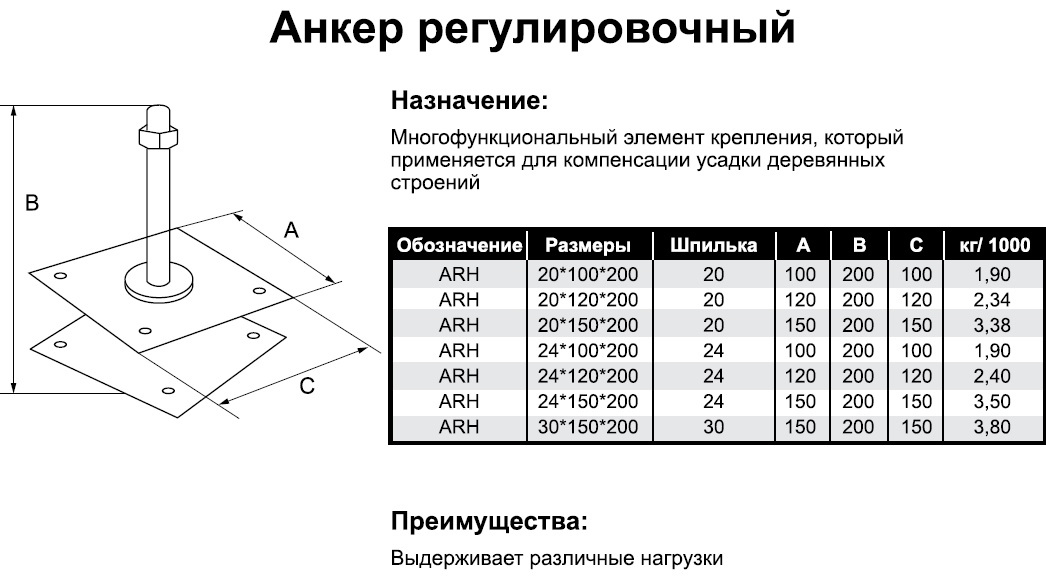

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

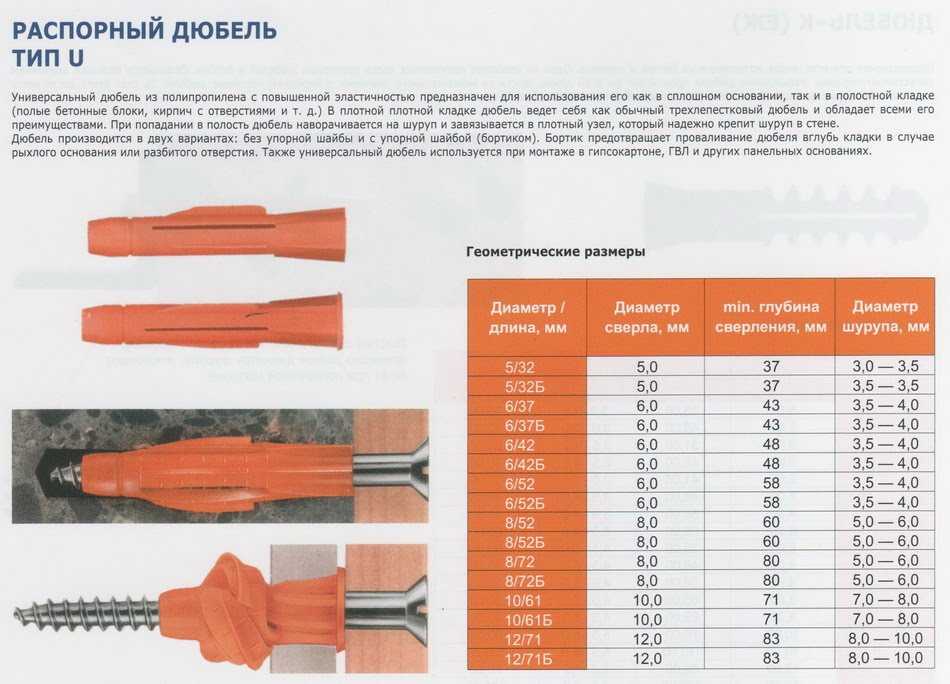

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Клиновой анкер Часто задаваемые вопросы

Приобретение клиновых анкеров

Клиновой анкер представляет собой распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорного зажима, гайки и шайбы. Эти анкеры обеспечивают самые высокие и наиболее стабильные показатели удерживания по сравнению с любым распорным анкером механического типа.

Когда мне следует его использовать?

Клиновой анкер предназначен только для крепления в бетоне.

Могу ли я использовать этот анкер с кирпичом или блоком?

Нет, этот анкер предназначен специально для бетона. Он не предназначен для использования с любыми другими кладочными материалами.

Из чего сделаны эти якоря?

Эти анкеры изготовлены из оцинкованной углеродистой стали, горячеоцинкованной, нержавеющей стали 303 и нержавеющей стали 316.

Является ли клиновой анкер из нержавеющей стали прочнее, чем клиновой анкер из цинковой пластины?

Нет. Клиновые анкеры изготавливаются из разных материалов и покрываются разными материалами, но это не влияет на удерживающую способность анкера. Таблицы значения удерживающей способности и информация одинаковы для каждого анкера, независимо от различных материалов.

Могу ли я получить один из стали 8 класса?

№ Стандартный оцинкованный анкер изготовлен из стали класса 2. Для этого типа анкера нет необходимости в стали более высокого качества, потому что бетон при давлении от 2000 до 4000 фунтов на квадратный дюйм является самым слабым звеном по сравнению с примерно 50 000 фунтов на квадратный дюйм из стали класса 2.

Являются ли Red Heads и якоря-клинья одним и тем же?

Да, это застежки одного типа. Red Head — это тип клинового анкера, производимого компанией ITW, Inc. Термин клиновой анкер является общим термином для типа бетонного анкера.

Как установить клиновой анкер?

Просто соберите необходимые инструменты и материалы, просверлите отверстие, установите анкер и закончите с помощью молотка и динамометрического ключа. Подробные инструкции по установке см. на странице Советы и рекомендации.

Отверстие какого размера нужно просверлить?

Диаметр просверливаемого в бетоне отверстия должен быть равен диаметру устанавливаемого анкера.

Насколько глубоко я должен просверлить отверстие?

Отверстие должно быть просверлено как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Анкер каждого диаметра имеет минимальную заделку для установки, чтобы позволить анкеру достичь своих минимальных удерживающих значений.

Нужно ли очищать отверстие перед установкой?

Да, обязательно очистите отверстие от пыли и мусора, чтобы убедиться, что якорь находится в наилучшем окружении для достижения надлежащих значений удержания.

Насколько сильно нужно затянуть гайку на анкере?

После того, как гайка будет затянута вручную, с помощью гаечного ключа затяните ее на два-три полных оборота. Это должно обеспечить надлежащий крутящий момент при установке. Используйте динамометрический ключ, чтобы обеспечить определенные значения крутящего момента для устанавливаемого анкера диаметра.

Сколько места нужно оставлять между якорями?

Как правило, рекомендуется оставлять не менее десяти диаметров анкеров между анкерами, измеренными от центральной точки до центральной точки.

Как узнать, насколько глубоко анкер заглублен в бетон, если он уже установлен?

Все клиновые анкеры имеют клеймо, указывающее общую длину анкера. Вычитание длины анкера над бетоном из длины, соответствующей проштампованной букве, поможет вам определить глубину заделки конкретного анкера.

Как удалить этот якорь?

После того, как этот анкер установлен в бетон, его нельзя удалить, не повредив бетон или не используя отрезную пилу для отрезания анкера на поверхности бетона.

Какие-либо из этих анкеров производятся в США?

Да, Concrete Fasteners Inc. предлагает полную линейку клиновых анкеров для бытового использования из оцинкованной углеродистой стали, горячеоцинкованной стали, нержавеющей стали 303 и нержавеющей стали 316.

Распорный анкер Power-Stud+® SD1 1/4 x 3-1/4 дюйма, 100 шт. в коробке

Распорный анкер Power-Stud+® SD1 1/4 x 3-1/4 дюйма, 100 шт.

Поиск

Полномочия

(пока отзывов нет) Написать обзор

Powers

Распорный анкер Power-Stud+® SD1 1/4 x 3-1/4 дюйма, 100 шт.

в коробке

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

WA14314; ПК

СКП:

075352775920

MPN:

7404SD1

Наличие:

Доставка в течение 1-3 дней!

Сейчас: $107,28

Сопутствующие товары:

• Описание
• Дополнительная информация

Описание

• Стабильные характеристики в высоко- и низкопрочном бетоне
• Номинальный размер сверла соответствует диаметру анкера
• Анкер можно установить через стандартные крепежные отверстия
• Идентификационный код длины и идентификационная маркировка выбиты на головке каждого анкера
• Конструкция анкера допускает последующее расширение после затвердевания под растягивающей нагрузкой
• Международный совет по нормам, Служба оценки (ICC-ES), ESR-2818 для бетона с трещинами и без трещин
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2966 для кирпичной кладки
Код
• соответствует IBC 2015 г. , IRC 2015 г., IBC 2012 г., IRC 2012 г., 2009 г.IBC и IRC
2009 г.
• Испытано в соответствии с ACI 355.2/ASTM E 488 и ICC-ES AC193 для использования в конструкционном бетоне в соответствии с положениями о проектировании ACI 318-14, глава 17, или ACI 318-11/08, приложение D
• Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
• Испытано в соответствии с ICC-ES AC01 для использования в каменной кладке
• Underwriters Laboratories (перечислены UL) — файл № EX1289, размеры
см. в списке

Применение
Анкер изготовлен из углеродистой стали и оцинкован. Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия / диаметр сверла перфоратор

Диаметр анкера
Диаметр анкера 1/4″.

Длина анкера
Длина анкера 3-1/4″. — это национальная грубая резьба размером 1/4 дюйма с 20 витками на дюйм, обычно называемая 1/4 дюйма-20.

Длина резьбы
Длина резьбы на анкере составляет 2-1/4 дюйма.

Упаковка
Анкер упакован по 100 штук в коробку с правильным количеством и диаметром гаек и шайб.

Минимальная глубина заглубления
Минимальная глубина заделки анкера в бетон составляет 1-1/8 дюйма. Следовательно, анкер должен быть установлен так, чтобы анкер был погружен в бетон не менее чем на 1-1/8 дюйма.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образовавшейся в процессе установки, упасть. , что предотвратит погружение анкера в отверстие до полного проникновения в бетон.0003

Максимальная толщина крепления
Максимальная толщина крепления или максимальная толщина материала, закрепляемого анкером, составляет 1–7/8 дюйма. Это гарантирует соблюдение минимального заглубления в 1–1/8 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 7/16″. фут/фунт

Маркировка
Анкер проштампован буквой D на резьбовом конце, чтобы можно было проверить анкер после установки. Буква «D» обозначает общую длину анкера от 3 дюймов до, но не включая 3-1/2 дюйма.

Products Specifications

Bit Size	1/4″
Minimum Embedment	1-1/8″
Thread Length	2-1/4″
Primary	Concrete only
Environment	Dry
Thread Type	1/4″ — 20
Type	Male
Диаметр	1/4 «
Длина	3-1/4″
Материал
. 0241 Minimum Spacing	See PDF
Minimum Edge Distance	See PDF
Maximum Fixture Thickness	1-7/8″
Minimum Fixture Hole Diameter (In Place)	5/16 »
Minimum Fixture Hole Diameter (Hole Spotted)	1/4″
Length ID Code	D
Maximum Torque	4 ft./lbs.
Wrench Size For Nut	7/16″
Length Measurement	End to End
Brand Name	Powers

Application Video

Product Video

Загрузки

Технические данные

Просмотреть всеЗакрыть

Дополнительная информация

Размер бита:	1/4″
Минимальная установка:	1-1/8″
Длина резьбы:	2-3/4 дюйма
Основной:	Только бетон
Окружающая среда:	Сухой
Тип резьбы:	1/4″ — 20
Бетон 2000 фунтов на квадратный дюйм — выдвижной (фунты) *:	877
Бетон 2000 PSI — сдвиг (фунты) *:	1082
Тип:	Мужской
Диаметр:	1/4″
Длина:	3-1/4 дюйма
Материал:	Оцинкованная углеродистая сталь
Кол-во в коробке:	100
Минимальное расстояние:	2-1/2″
Минимальное расстояние от края:	1-1/4″
Максимальная толщина крепления:	1-7/8″
Минимальный диаметр отверстия крепления (на месте):	5/16″
Минимальный диаметр отверстия в приспособлении (отверстие точечное):	1/4″
Идентификационный код длины:	Д
Максимальный крутящий момент:	5–10 футов/фунтов.
Размер ключа для гайки:	7/16″
Измерение длины:	Конец в конец
Фирменное наименование:	Пауэрс

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

В корзину

Быстрый просмотр

Клиновой анкер 1/4″ x 3-1/4″, оцинкованный, 100 шт.

/кор.

CONFAST®

Сейчас: $45,93

В наличии / Отправка сегодня

Артикул: WA14314

Размер бита: 1/4″

Особенности продукта ОЦИНКОВАННОЕ ПОКРЫТИЕ: помогает предотвратить ржавчину в сухой среде; надежное применение и обслуживание ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ:  Обеспечивает правильную застежку для…

В корзину

Быстрый просмотр

1/4″ x 3-1/4″ оцинкованный анкер ThunderStud производства США, 100 шт./кор.

ThunderStud® американского производства

Сейчас: $128,41

В наличии / Отправка сегодня

Артикул: WA14314;Т

Размер бита: 1/4″

Особенности продукта СДЕЛАНО В АМЕРИКЕ:   Обеспечивает высочайшее качество и соответствует большинству требований «Сделано в Америке». ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ:   Якорь не вращается…

Выберите параметры

Быстрый просмотр

Клиновой анкер из нержавеющей стали 1/4″ x 3-1/4″

CONFAST®

Сейчас: $45,02 — $115,58

В наличии, отправка сегодня!

Артикул: WAS14314C

Размер бита: 1/4″

Особенности продукта СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 304: Может использоваться во влажной среде, погруженной в воду и не ржавеет; снижены затраты на техническое обслуживание ПОЛНАЯ ЛИНИЯ: Все…

Выберите параметры

Быстрый просмотр

1/4 «x 3-1/4» клиновой анкер из нержавеющей стали 316

CONFAST®

Сейчас: $35,13 — $263,52

В наличии, доставка сегодня!

Артикул: WAS-31614314C

Размер бита: 1/4″

Характеристики продукта ИЗГОТОВЛЕНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 316 ВЫСОКОГО КАЧЕСТВА: Подходит для использования во многих едких средах для превосходной стойкости к ржавчине; сниженная потребность в обслуживании. ..

В корзину

Быстрый просмотр

1/4″ x 3-1/4″ анкер ThunderStud из нержавеющей стали 316 производства США, 100 шт./кор.

ThunderStud® американского производства

Сейчас: $553,21

В наличии / Отправка сегодня

Артикул: ВАС-31614314;Т

Размер бита: 1/4″

Особенности продукта СДЕЛАНО В АМЕРИКЕ:   Обеспечивает высочайшее качество и соответствует большинству требований производства в Америке.  ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ:   Якорь не вращается в…

В корзину

Быстрый просмотр

1/4 «x 6» молотковая бита, каждая

TruCut®

Сейчас: $5,91

В наличии / Отправка сегодня

Артикул: HB146

Характеристики продукта TRICARB® CARBIDE:  Гарантирует более длительный срок службы и более быстрое проникновение благодаря усиленному долблению. КОНСТРУКЦИЯ ЗУБЬЯ THUNDERTWIST®:  Более быстрое удаление пыли позволяет…

В корзину

Быстрый просмотр

Биты SDS 1/4 x 6-5/8 дюймов, каждая

TruCut®

Сейчас: $10,92

В наличии / Отправка сегодня

Артикул: SDS146

Особенности продуктов TRICARB® CARBIDE: Увеличенный срок службы и быстрое проникновение благодаря усиленному долблению КОНСТРУКЦИЯ THUNDERTWIST® FLUTE: Более быстрое удаление пыли обеспечивает более быстрое…

Клиенты также просмотрели

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 1/4 x 1–3/4 дюйма, 100 шт. в коробке

Пауэрс

Сейчас: $92,02

В наличии / Отправка сегодня

Артикул: WA14134;P

Размер бита: 1/4″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 1/4 x 2-1/4 дюйма, 100 шт. в коробке

Пауэрс

Сейчас: $96,29

В наличии / Отправка сегодня

Артикул: WA14214; ПК

Размер бита: 1/4″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 2-1/4 дюйма, 50 шт. в коробке

Пауэрс

Сейчас: $75,86

В наличии / Отправка сегодня

Артикул: WA38214;P

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 2–3/4 дюйма, 50 шт. в упаковке

Пауэрс

Сейчас: $81,29

В наличии / Отправка сегодня

Артикул: WA38234;P

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 3 дюйма, 50 шт. в коробке

Пауэрс

Сейчас: $84,46

В наличии / Отправка сегодня

Артикул: WA383; ПК

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 3-3/4 дюйма, 50 шт. в упаковке

Пауэрс

Сейчас: $170,51

В наличии / Отправка сегодня

Артикул: WA38334; ПК

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 3-1/2 дюйма, 50 шт. в упаковке

Пауэрс

Сейчас: $98,76

В наличии / Отправка сегодня

Артикул: WA38312; ПК

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 5 дюймов, 50 шт. в коробке

Пауэрс

Сейчас: $194,53

В наличии / Отправка сегодня

Артикул: WA385; ПК

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 7 дюймов, 50 шт. в коробке

Пауэрс

Сейчас: $199,51

В наличии / Отправка сегодня

Артикул: WA387; ПК

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера.
