Люстра с пультом управления: особенности выбора, установки и подключения
Стильная люстра с пультом управления – именно то, что нужно ценителям комфортного отдыха. Установка такого устройства позволяет забыть о необходимости использования стандартного выключателя. Все опции управления будут доступны с пульта ДУ, чей функционал поддерживает включение и выключение света. В некоторых случаях дополнительно присутствуют функции регулировки яркости света и других параметров освещения. Сегодня мы подробно расскажем, что такое потолочная люстра с пультом управления, а также рассмотрим ее разновидности, предоставим рекомендации по выбору устройства и распишем особенности его установки.
Люстра с пультом управления: определение, классификация и нюансы выбора

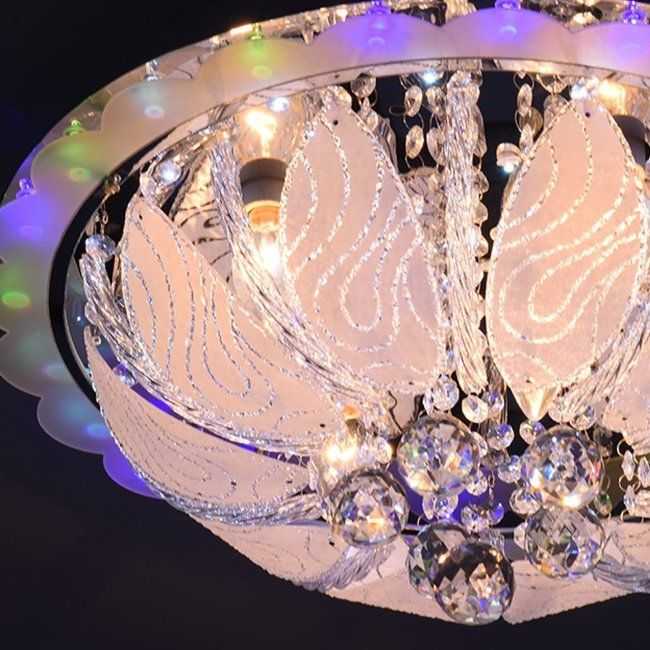

Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта. Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.
Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.
Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет). Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.
При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик.
Они отвечают за стабилизацию тока или напряжения – в зависимости от особенностей устройств.
Периодически на рынке встречаются люстры с пультом ДУ, использующим инфракрасный канал передачи данных. Этот вариант менее удобен, так как требует четкого наведения пульта на люстру (часто с близкого расстояния).
Потолочная люстра с пультом управления: установка и подключение
Монтаж люстры с пультом управления производится по тому же принципу, что используется для любого потолочного светильника. Единственная разница – количество проводов, необходимых для корректной работы люстры. При монтаже обычного светильника к каждой группе ламп надо провести по одной фазе от выключателя (а также общий ноль). При установке люстры с пультом достаточно двух проводов – ноля и фазы, которая будет использоваться для подачи питания сразу на всю схему. За включение и отключение отдельных лампочек будут отвечать элементы схемы (реле). Именно по этому принципу подключаются потолочные люстры с пультом управления HIPER и их аналоги от других производителей.
Стильная люстра с пультом управления – именно то, что нужно ценителям комфортного отдыха. Установка такого устройства позволяет забыть о необходимости использования стандартного выключателя. Все опции управления будут доступны с пульта ДУ, чей функционал поддерживает включение и выключение света. В некоторых случаях дополнительно присутствуют функции регулировки яркости света и других параметров освещения. Сегодня мы подробно расскажем, что такое потолочная люстра с пультом управления, а также рассмотрим ее разновидности, предоставим рекомендации по выбору устройства и распишем особенности его установки.
Люстра с пультом управления: определение, классификация и нюансы выбора
Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта.
Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.
Главное достоинство люстр с пультом управления – удобство контроля показателей освещения, в том числе простая настройка параметров под определенные события или настроение. Недостаток – цена. Она заметно выше, чем у светильников без пульта. Однако такой расклад объясняется сложностью конструкции люстры с пультом ДУ.
Люстры потолочные с пультом управления классифицируют по нескольким признакам:
- Количество источников света. Первый вариант – только один источник освещения. Это может быть одна лампа или группа ламп, работающих синхронно. Второй вариант – наличие двух и более источников. Речь о люстрах с обособленными рожками и ярусами. Сюда же относится популярное решение с основным освещением и вспомогательной подсветкой. Во всех этих случаях источники можно включать как по отдельности, так и вместе – на усмотрение владельца светильника.
- Тип источников света. По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
- Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.
Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет).
Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.
При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик. В качестве подсказки можно использовать статью «Как выбрать люстру HIPER». Приведенная инструкция актуальна для всех люстр – независимо от их типов и производителей.
Люстра с пультом управления: принципы функционирования системы
Возможность удаленного управления объясняется наличием встроенного в люстру радиореле. Именно этот элемент отвечает за прием сигнала с пульта ДУ и непосредственно за выполнение поступившей команды (на включение-выключение устройства или конкретной группы лампочек). Сигналы подаются на частоте 315 или 433 MHz.
Важно: Если установленное радиореле внезапно выйдет из строя, то приобретать новый светильник не нужно.
Достаточно купить и установить новое реле – самостоятельно или через сервисный центр. Главное – проследить, чтобы число каналов у старого и нового радиореле не отличалось.
Функционирование люстр с LED или галогенными лампами предполагает наличие стабильных источников питания, поэтому в конструкциях светильников предусмотрены так называемые драйверы. Они отвечают за стабилизацию тока или напряжения – в зависимости от особенностей устройств.
Периодически на рынке встречаются люстры с пультом ДУ, использующим инфракрасный канал передачи данных. Этот вариант менее удобен, так как требует четкого наведения пульта на люстру (часто с близкого расстояния).
Потолочная люстра с пультом управления: установка и подключение
Монтаж люстры с пультом управления производится по тому же принципу, что используется для любого потолочного светильника. Единственная разница – количество проводов, необходимых для корректной работы люстры. При монтаже обычного светильника к каждой группе ламп надо провести по одной фазе от выключателя (а также общий ноль).
При установке люстры с пультом достаточно двух проводов – ноля и фазы, которая будет использоваться для подачи питания сразу на всю схему. За включение и отключение отдельных лампочек будут отвечать элементы схемы (реле). Именно по этому принципу подключаются потолочные люстры с пультом управления HIPER и их аналоги от других производителей.
Важно: В процессе установки люстры пользуйтесь прилагаемой инструкцией или (в идеале) заказывайте услуги профессионального электрика. Многие изделия имеют сложную конструкцию. Ошибки при монтаже могут привести к поражению током или к повреждению элементов люстры.
Особенности конструкции люстр с пультом управления, а также схемы подключения их элементов показаны на видео.
Как подключить люстру с пультом : рекомендации электриков
Сейчас люстры с пультом управления очень популярны, в каждом частном доме или квартире есть потолочный светильник.
Для равномерного распределения света в комнате люстру располагают, как правило, в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный крюк. Вот представлены специально для Вашего внимания 2 наиболее распространенных метода установки люстры:
- планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.
Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования Вам обязательно понадобится помощь.
- Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.
Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.
Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.
Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах и устанавливаем оставшиеся детали.
Содержание
- Как подключить люстру с пультом
- Правильное подключение проводов к потолочной люстре
- Теперь подключаем правильно люстру
- Подключаем люстру с пультом ДУ
Подключить люстру с пультом в старой квартире намного легче, чем в новостройках.
В старых квартирах зачастую уже есть отверстие для крюка, и все необходимые провода уже подведены. В комнате уже установлен двухклавишный выключатель, к которому подведено три провода. Если же выключатель одноклавишный, то подведены только два провода, а третий обычно изолирован. Тогда у люстры будет лишь один вариант освещения комнаты. Такое подключение обычно используется во всех помещениях квартиры старого образца кроме гостиной.
В советское время почти все люстры работали в трех режимах освещения, эти светильники состояли из 2-х проводов, в каждом из проводов находилась группа светильников, параллельно подключенных друг с другом. А вот провод, который выходит из люстры, является общим для других проводов. При появлении напряжения между общим и одним из других проводов, то работают обе группы.
Правильное подключение проводов к потолочной люстре
При наличии одной фазы напряжения, оно появляется между фазой и рабочим нулем. При правильном соединении общий провод люстры подсоединен к рабочему нулю, фаза подается через двойной выключатель на два провода.
При неправильном соединении общий провод будет подсоединен к фазе, рабочий ноль через выключатель подается к остальным проводам. В этом случае работать люстра будет, но при замене лампы человека может ударить током даже если выключатель будет выключен.
Необходимо найти общий провод и развести все провода в различные стороны, и включить выключатель. Теперь отверткой с индикатором проверить каждый провод по отдельности. Если на проводе индикатор не сработает, то это и есть общий. Выключить выключатель и опять проверить, есть ли напряжение. Если соединение произошло безошибочно, то индикатор не загорится ни на одном проводе из трех или четырех.
В случае срабатывания индикатора напряжения при выключенном и включенном выключателе, можно говорить о том, что провода соединены неправильно. Еще раз проверяем подключение всеми известными Вам вариантами и способами. Очень удобно использовать при этом специальные приборы для измерения, к примеру, мультиметр.
Устанавливаем прибор в положение для измерения напряжения, включаем выключатель.
Дотрагиваемся прибором до каждого провода по очереди. Два провода отгибаем в стороны, включаем лишь одну клавишу выключателя.
Касаемся щупами прибора третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Данный провод помечаем. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением и будет являться общим.
Теперь подключаем правильно люстру
[reclam]
Обязательно нужно обесточить всю квартиру. Соединяем провода люстры с проводами от выключателя. Если имеется у люстры четвертый провод заземления желтого цвета, то его изолируем. Если подключение прошло правильно, то после выключения люстры она работает.
В квартирах нового типа из потолка выведены четыре провода, четвертый является заземляющим. Его присоединяют к такому же проводу от люстры. В том случае, если из потолка выведены четыре провода одного цвета, то нужно искать провод заземления.
Отключаем вводный автомат, присоединяем к щупу мультиметра провод без изоляции с одной стороны, другой конец нужно намотать на неокрашенную батарею. Прибором измеряем сопротивление на всех четырех проводах поочередно. Если прибор показывает сопротивление, то провод заземляющий.
Подключаем люстру с пультом ДУ
Последним изобретением в области приборов освещения стали потолочные люстры с пультом управления, у таких люстр есть контроллер и несколько светодиодных светильников. Функциональность такой люстры не ограничивается на освещении, она может использоваться в качестве цветомузыки или таймера. Подходящую именно Вам функцию можно выбрать самостоятельно при желании. В комплекте к такой люстре прилагается пульт дистанционный, иногда и стационарный. Стационарный осуществляет поиск дистанционного пульта, если он потерялся и нет возможности его найти. Основной пульт крепится на стене в качестве выключателя. А звуковой индикатор на пульте помогает найти потерянный пульт ДУ.
В квартирах старого типа такие люстры устанавливаются и подключаются легче, намного легче, чем в новостройках. Подключать заземление люстры не нужно, его лишь изолируют. Если выключатель на стене будет всегда включен, то убирать его не обязательно. Для его отключения соединяем на месте выключателя два провода и демонтируем старый выключатель.
Устанавливая люстру со стационарным пультом управления, обязательно отключаем питание, снимаем выключатель, разводим провода в стороны, противоположные друг другу. Соединяем на потолке общий провод с одним из других проводов, включаем питание. Между соединенными проводами должно быть напряжение. Провода соединяем к клеймам на пульте, третий провод крепим к клейме выхода. Соединение потолочных проводов с люстрой: один провод крепим к сдвоенному, другой- к одиночному, провода заземления, при наличии, скрепляются между собой.
Такие люстры с пультом дистанционного управления снабжены специальным электронным контроллером, он помогает перебирать режимы работы освещения люстры.
Контроллеры можно купить отдельно, без люстры, с ними в комплекте идут дистанционные пульты управления.
Для увеличения количества режимов освещения можно подключить люстру непосредственно через сам контроллер. Если размер люстры небольшой, то контроллер возможно вмонтировать в потолочное отверстие, дабы сэкономить место и сделать монтирование незаментым.
И вот мы научили Вас, как правильно подключить разного вида потолочные люстры, теперь вы можете легко это сделать без помощи специалистов. Запомните самое главное условие: перед непосредственной работой для обеспечения собственной безопасности необходимо полностью обесточивать помещение. Удачи Вам во всех начинаниях!
Андрей
Задавайте вопросы в комментариях
Задать вопрос
Помогла ли вам статья?
Как правильно подключить люстру с пультом. Как установить потолочные люстры
- Как правильно подключить провода к потолочной люстре
- Как подключить люстру с пультом, на пульт.
- Контроллеры с дистанционным управлением.
Потолочная установка, упомянутая люстра, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. расположенная люстра, как правило, посередине потолка, максимально равномерно распределяет поток света. Крепление люстры либо подвесным крюком, либо с помощью специальных дюбелей путем жесткого крепления, где в этом случае есть два варианта, как установить люстру:
1. Закрепить специальную планку, которая будет входить в конструкцию люстры, к месту подвода питающих проводов от потолка. Планка. Это нужно сделать так, чтобы ее можно было снять при помощи откручивания двух винтов с декоративными головками. После крепления планки к потолку присоединяют подводящие провода, надевают корпус люстры и затягивают саморезы.
На потолках при старой планировке квартиры часто остаются большие отверстия, в которых ранее устанавливались крючки для подвешивания люстр.
В этом случае достаточно немного сдвинуть места специальных крепежных планок, чтобы отверстие для крепления крюка люстры закрылось после установки.
Вот что сделало установку популярным сегодня бюджетным вариантом. Установку люстры желательно проводить не в одиночку, а вдвоем, используя устойчивую стремянку.
2. Несколько иначе монтируются тяжелые люстры, в которые часто можно вставить понижающий трансформатор. Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей — внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, встречается не так уж часто в последнее время) и понижающего трансформатора. Сначала с помощью трех-четырех анкерных дюбелей к потолочному основанию.
Затем подключите два провода питания. Подсоедините выводы к подключенному к трансформатору (точнее, к его первичной обмотке) контактному зажиму.
Эти контакты легко определить визуально, так как они намного тоньше проводов вторичной обмотки. В случае с третьим заземляющим проводом необходимо подключить его к люстре. Затем наденьте на основу внешнюю панель и закрепите ее саморезами с декоративными головками.
И в том, и в другом случае перед установкой обязательно нужно снять все легкобющиеся компоненты — электролампы, рассеиватели, хрустальные отражатели. После установки и подключения люстры можно смело вкручивать или вставлять светильники, проверять их работоспособность во всех существующих условиях эксплуатации. По крайней мере, для этого нужно установить все легкобющиеся и хрупкие детали.
Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра установлена на крюк, нужно только соединить с ней питающие линии, приподнять заглушку, положение, скрывающее электрическое соединение и крюк, и прочно зафиксировать заглушку в этом положении. Затем можно свободно выкручивать электрические лампы и производить проверку их работоспособности.
По крайней мере там также установлены и хрупкие легкобющиеся детали.
Как правильно подключить провода к потолочной люстре
В помещениях, оформленных в старые добрые советские времена — будь то «ленинградка», «сталинка», «хрущевка» или другие типы квартир — люстры, как правило, подключаются намного проще, чем в помещениях современной застройки. По завершении демонтажа старой люстры в середине потолка обычно наблюдается отверстие для крючка, а из него или вокруг него торчит несколько проводов. Если снять крышку двухклавишного выключателя, обычно расположенного на стене, то также увидим, что он подключен к тому же числу проводов, что и торчит из отверстия в потолке (чаще всего — к трем проводам). Смотрите нашу статью как установить и подключить выключатель открытой и скрытой проводки.
Если на стене стоит однокнопочный выключатель, то третий провод все равно должен быть где-то рядом, я его просто отложил и изолировал. Скорее всего это означает, что в разобранной люстре был только один режим освещения, а подключенных к ней было три провода, торчащих из потолка, всего два.
В старых домах часто в прихожую, спальню, кухню, ванную и туалет с потолка можно воткнуть только два провода. Это означает лишь то, что альтернативы нет и должны быть подключены одномодовые люстры.
Однако большинство люстр, произведенных в СССР, работали с тремя режимами освещения:
- Режим не яркого освещения — когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, горит нижняя часть боковой лампы.
- режим умеренно яркого света — когда не работает центральная лампа, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть световой стороны.
- режим полной яркости — при работе на полную мощность горит все.
Люстра, работающая в трех режимах, состоит по существу из двух электрических вводов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг с другом. кстати, один провод, выходящий из трех ламп, является общим для других. При появлении напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.
Если сеть однофазная, между рабочей и нулевой фазами возникает напряжение. В случае постоянного подключения к общему проводу люстры нулевой и подачи рабочей фазы через двойной выключатель на два других провода можно считать аналогично осуществляемым составным. Если есть постоянное подключение к общему проводу люстры с фазой, при том, что после переключения на два других провода подается рабочий ноль — люстра будет работать и с этим соединением, однако такое подключение нельзя назвать хорошим, т.к. возможно поражение человека электрическим током, при необходимости замены перегоревших лампочек, а также выхода из строя выключателя.
Следовательно, главное — найти общий провод из трех проводов, торчащих из потолка. Как это сделать? Можно рассмотреть самые действенные способы:
Самый простой способ аккуратно развести провода, а затем перевести двухклавишный выключатель во включенное состояние.
Взяв в руки индикаторную отвертку, поочередно коснитесь оголенных концов каждого из трех проводов. В случае искрового зажигания в отвертке на двух проводах и отсутствии третьего можно считать, что проводка правильная, третий провод, при прикосновении к дисплею которого отвертка не загорается, светится. общий.
Для окончательной уверенности, администрация сайта после ремонта квартиры в новостройке своими руками рекомендует выключить оба выключателя и ключи второй раз, чтобы проверить наличие напряжения, касаясь концов проводов. Если все в порядке, то индикатору некуда светить, так как выключатель размыкается и вспучивается фазная электрическая цепь.
Индикатор также может загораться при касании оголенного провода на конце выключателя. Это может означать не совсем правильную разводку и то, что провод общий.
Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложными, но они будут более надежными.
например, можно использовать мультиметр, специальный измерительный прибор. Необходимо поставить прибор в положение, при котором измеряется переменное напряжение и переводится в рабочее положение хотя бы одна кнопка переключателя.
Затем щупами мультиметра поворачиваем оголенные концы проводов. Отогните в сторону два провода, не перемыкая их, переведите ключ выключателя в положение «выключено», а другой — в состояние «включено». Напряжение между двумя проводами, которые были согнуты, исчезло.
Третий оставшийся проводящий щуп устройства, а другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где там напряжение на контактном проводе делить а. Размечать нужно особым образом.
Осталось только найти общий проводник на люстру. Для этого вкрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры. Таким образом нужно найти два провода, среди которых будет наибольшее сопротивление.
Ни один из них не может быть общим, так как просто третий провод в данном случае является общим проводом.
Определив общий провод, можно правильно подключить люстру. Предварительно полностью отключите в квартире напряжение и подключите к клеммному разъему (см. в нашей статье способы подключения электрических проводов) провода люстры с питающим концом, который выступает из-под потолка.
Крепление провода люстры через клеммный разъем.Если в люстре есть дополнительный четвертый провод (он обычно имеет желто-зеленую изоляцию и заземляется), то этот провод не подключается, а просто изолируется. Проверить работу лампы после подачи напряжения. Если все сделано правильно, люстра должна нормально работать.
В современных комнатах из потолка часто торчат не три, а четыре провода и четвертый провод это земля. Этот желто-зеленый провод крепится к корпусу лампы через такой же по цвету провод, который выходит из него. Проблемы могут возникнуть, если все четыре провода, торчащие из потолка, одного цвета — тогда нужно искать еще и провод заземления.
Для этого необходимо предварительно отключить панель на индукционной машине. Затем довольно длинный кусок провода, один конец которого зачищен и освобожден от изоляции, прикрепляют к щупу мультиметра, другой его зачищенный и освобожденный конец запорного вентиля наматывают на неокрашенную часть аккумулятора. Ставим мультиметр в режим измерения сопротивления и проверяем щупом поочередно все четыре провода. Там, где метр покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.
Как подключить люстру с пультом, на пульт.
Пожалуй, самыми современными бытовыми осветительными приборами являются люстры, которые оснащены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких ламп (чаще светодиодных) и контроллера, являющегося управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но и служить таймерным устройством или цветомузыкальным мультипрограммным.
Они специально прикреплены к панели управления. Однако для некоторых забывчивых людей это, казалось бы, неоспоримое преимущество может обернуться недостатком, ведь они всегда забывают и теряют пульты, переходя из комнаты в комнату.
Поэтому некоторые люстры снабжены двумя пультами дистанционного управления — собственно, выносным и стационарным основанием, выполняющим функцию поиска. Установлена и подключена стационарная базовая консоль на стене вместо выключателя. Вам следует воспользоваться функцией поиска и «потерянная» панель будет быстро найдена благодаря встроенному в ее состав зуммеру.
Теперь подробно рассмотрим, как правильно подключить люстру с пультом к проводам и выключателям, а затем рассмотрим, как установить потолочную люстру. Довольно легко к сети в старых домах подключаются люстры только с одним пультом. Заземление подключать не обязательно, достаточно только подключить землю и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.
Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника. Настенный выключатель можно оставить на своем месте, если он всегда включен, или убрать все. Если чистый, то два провода на месте выключателя должны быть соединены друг с другом.
Впрочем, если есть еще и стационарная консоль все тоже не так сложно. Для нормальной работы стационарного пульта требуется напряжение двести двадцать вольт, поэтому необходимо обеспечить именно такую мощность. Для начала нужно отключить питание на распределительном щитке, демонтировать выключатель на стене, аккуратно развести по бокам концы провода, который был подключен к выключателю.
На потолке потом соединяется с одним из двух оставшихся проводов (естественно ,не только с землей) и включается питание. Между оголенными концами проводов должно появиться небольшое напряжение, которое можно измерить мультиметром.
Проверка напряжения мультиметром. провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод и подключить к клемме «выход» (впрочем, он может быть указан и по-другому, для этого необходимо прочитать инструкцию, которая прилагается к люстре).
В случае клемм PE не нужно никуда подключать. К сдвоенной потолочной проводке подключается один из проводов, к одинарной — второй, а к земле — третий заземлитель, если он, конечно, есть.
Контроллеры с дистанционным управлением.
Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет выполнять брутфорс разных режимов освещения, в том числе отсекая часть групповых люстр. Иногда электронные контроллеры продаются с пультами в розницу и стоят относительно недорого, и их можно приобрести отдельно от люстры.
Если поменять проводку таким образом люстры, подключить их через контроллер, Кроме того, можно добиться удаленного подключения режимов, Можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов . Если у нас двухклавишный переключатель позволяет управлять двумя ветвями цепи, то контроллер может контролировать до шести ветвей посередине (при увеличении цифр!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.
Так как размеры корпуса люстр небольшие, то крепление легко спрятать, хотя бы в то же отверстие в потолке, которое предназначено для крепления крюка. Теперь вы знаете, как правильно установить потолочную люстру и как подключить люстру с пультом и без него тоже правильно. Помните:
Все работы, при которых необходимо прикасаться к оголенным проводам, проводить при отсутствии напряжения!
схема, инструкция и процесс установки
1. Монтаж и крепление светодиодной люстры
2. Схема подключения
2.1. Блок для галогеновых ламп
2.2. Светодиодный блок
3. Как крепить пульт к люстре
4. Тестирование и возможные неисправности
Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места.
Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.
Монтаж и крепление светодиодной люстры
Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.
Крепление люстры на штангу.
Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра. Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.
Брус, крепящийся к потолочной плите.
Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.
Крючок для подвешивания люстры.
Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.
Анкер с крюком для подвешивания тяжелых люстр.
Подробнее о способах установки: Монтаж и установка люстры
Схема подключения
Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:
- фазный провод к клемме L;
- нейтральный провод к клемме N;
- Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.
Схема подключения светильника через одноплечий выключатель с помощью распределительной коробки.
Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена на рисунке. Настенный выключатель является основным источником света.
Если он выключен, пульт дистанционного управления не повлияет на работу освещения.
Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.
Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.
Блок-схема люстры с дистанционным управлением.
Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.
Модули ДУ могут быть собраны на разных компонентах и по разным схемам, но структурная схема большинства из них одинакова:
- Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
- Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
- Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле. Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами.
- Блок питания формирует постоянное напряжение для питания всех элементов схемы.
Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
Если в нагрузку галогеновые или светодиодные лампы, люстра будет иметь дополнительные устройства управления.
Блок для галогенных ламп
Галогенные лампы не подключаются к сети 220 В не напрямую, а через понижающий трансформатор . В настоящее время в большинстве из них используются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по разным принципам, поэтому их габариты и вес меньше. В этом случае также ниже надежность, но выше уровень помех, создаваемых в питающей сети. Такой трансформатор включается на стороне 220 вольт — там меньшие токи при равной мощности, и выше долговечность контактов реле.
Цепь управления галогенной лампой.
При подключении люстры к сети 220 вольт наличие галогенных ламп и любого типа трансформатора не влияет. Следует иметь в виду, что при замене ламп их суммарная мощность не должна превышать нагрузочную способность трансформатора.
| Тип лампы | Напряжение, В | Потребляемая мощность, Вт |
|---|---|---|
| Visico ML-075 | 12 | |
| 20 | ||
| Navigator 94 203 MR16 | 20 | |
| G4 JC-220/35/G4 CL 02585 Uniel | 35 | |
| Elektrostandard G4 | 20 |
При установке суммируйте общую мощность ламп и сравните ее с максимально допустимой (указана на корпусе трансформатора).
Блок светодиодов
Светодиоды включаются через драйвер регулятора тока. Он снижает напряжение на последовательном и параллельном каналах. Схема светодиодов используется для управления светодиодами и стабилизации тока через светодиоды.
Цепь управления светодиодными элементами.
В продвинутых моделях, позволяющих управлять не только включением и выключением светодиодов, но и регулировать их яркость и изменение цвета, драйвер совмещен с блоком питания. Ключами служат выходные транзисторы ШИМ-регулятора.
Как привязать пульт к люстре
В некоторых системах дистанционного управления необходимо привязать пульт к люстре (синхронизировать). Эту процедуру можно проделать с одним пультом и несколькими люстрами в разных комнатах и управлять ими с одного устройства (правда, пульт придется постоянно носить с собой). Вы можете попробовать привязать свой пульт к каждому прибору в комнате и управлять ими независимо. Процедура варьируется от производителя к производителю, но в целом она примерно одинакова:
- подать напряжение на люстру от настенного выключателя;
- подождите несколько секунд и затем направьте пульт на люстру;
- Нажмите специальную кнопку для синхронизации;
- Через несколько секунд лампа отреагирует в виде одной или нескольких вспышек и перейдет в световой режим.
ПДУ с кнопкой настройки.
Кнопка первичной синхронизации чаще всего маркируется в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто световая кнопка. Обычно вся процедура настройки с помощью кнопок описана в инструкции.
Проверка и возможные неисправности
Если все подключено правильно, а люстра не реагирует на нажатие кнопок, в первую очередь следует проверить наличие и состояние батареек в пульте. При необходимости их необходимо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного устройства с помощью смартфона невозможно. Можно попробовать поймать сигнал на радио, но в бытовых устройствах нет диапазона 433 МГц, не говоря уже о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).
Если после замены батареек нет отклика на пульт, можно проверить наличие линейного напряжения на входных клеммах люстры. Если питание есть, можно предположить неисправность пульта или приемного модуля.
В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но одна или несколько ламп (групп ламп) не загораются, в первую очередь следует проверить напряжение на соответствующем выходе модуль управления. Если оно сильно отличается от 220 вольт, то неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается, что неисправен светоизлучающий элемент или драйвер (если есть). Если лампочка легко снимается, ее работоспособность можно проверить, заменив заведомо неисправной. Если крепление жесткое (пайка и т.п.), можно попробовать проверить элемент мультиметром (светодиод проверяется как обычный диод в обе стороны). Если здесь все в порядке, следует проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно слишком сильно отличаться от указанного на шасси. В случае неисправности модуль следует заменить.
Для подкрепления информации есть видео.
В целом подключение к сети люстры с пультом не имеет принципиальных отличий от аналогичной процедуры для обычных светильников.
