Люстра светодиодная с пультом управления схема: Схема подключения и ремонт люстры с пультом управления

схема, инструкция и процесс установки

На чтение 9 мин Просмотров 9.3к. Опубликовано 30.03.2021 Обновлено 30.03.2021

Содержание

1. Монтаж и фиксация светодиодной люстры
2. Схема подключения проводов
3. Блок для галогенных ламп
4. Светодиодный блок
5. Как привязать пульт к люстре
6. Проверка и возможные неисправности

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство.

Подключается люстра с пультом к сети как обычный светильник:

• фазный провод к клемме L;
• нулевой к терминалу N;
• если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1.

.3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
2. Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
3. Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
4. Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт

не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

• подать напряжение на люстру с настенного выключателя;
• выждать несколько секунд, направить на светильник пульт;
• нажать специально выделенную для синхронизации кнопку;
• через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Содержание:

1. Конструкция потолочного светильника
2. Контроллер и его монтаж
3. Производим подключение
4. Монтаж крепежной системы

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой.

Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки.

Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

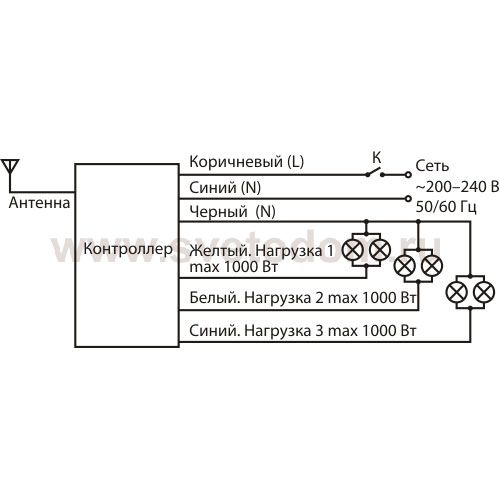

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится. Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

схема, инструкция и процесс установки

1. Монтаж и крепление светодиодной люстры

2. Схема подключения

2.1. Блок для галогеновых ламп

2.2. Светодиодный блок

3. Как крепить пульт к люстре

4. Тестирование и возможные неисправности

Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места. Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.

Монтаж и крепление светодиодной люстры

Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.

Крепление люстры на штангу.

Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра. Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.

Брус, крепящийся к потолочной плите.

Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.

Крючок для подвешивания люстры.

Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.

Анкер с крюком для подвешивания тяжелых люстр.

Подробнее о способах установки: Монтаж и установка люстры

Схема подключения

Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:

• фазный провод к клемме L;
• нейтральный провод к клемме N;
• Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.

Схема подключения светильника через одноплечий выключатель с использованием распределительной коробки.

Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена ​​на рисунке. Настенный выключатель является основным источником света. Если он выключен, пульт дистанционного управления не повлияет на работу освещения.

Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.

Модули ДУ могут быть собраны на разных компонентах и ​​по разным схемам, но структурная схема большинства из них одинакова:

1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
2. Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
3. Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле. Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами.
4. Блок питания формирует постоянное напряжение для питания всех элементов схемы.

Если в нагрузку галогенные или светодиодные лампы, люстра будет иметь дополнительные устройства управления.

Блок для галогенных ламп

Галогенные лампы не подключаются к сети 220 В не напрямую, а через понижающий трансформатор . В настоящее время в большинстве из них используются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по разным принципам, поэтому их габариты и вес меньше. В этом случае также ниже надежность, но выше уровень помех, создаваемых в питающей сети. Такой трансформатор включается на стороне 220 вольт — там меньшие токи при равной мощности, и выше долговечность контактов реле.

Цепь управления галогенной лампой.

При подключении люстры к сети 220 вольт наличие галогенных ламп и любого типа трансформатора не влияет. Следует иметь в виду, что при замене ламп их суммарная мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	9	722	NH-JC-20-12-G4-CL	20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

При установке суммируйте общую мощность ламп и сравните ее с максимально допустимой (указана на корпусе трансформатора).

Блок светодиодов

Светодиоды включаются через драйвер регулятора тока. Он снижает напряжение на последовательном и параллельном каналах. Схема светодиодов используется для управления светодиодами и стабилизации тока через светодиоды.

Цепь управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и выключением светодиодов, но и регулировать их яркость и изменение цвета, драйвер совмещен с блоком питания. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления необходимо привязать пульт к люстре (синхронизировать). Эту процедуру можно проделать с одним пультом и несколькими люстрами в разных комнатах и ​​управлять ими с одного устройства (правда, пульт придется постоянно носить с собой). Вы можете попробовать привязать свой пульт к каждому прибору в комнате и управлять ими независимо. Процедура варьируется от производителя к производителю, но в целом она примерно одинакова:

• подать напряжение на люстру от настенного выключателя;
• подождите несколько секунд и затем направьте пульт на люстру;
• Нажмите специальную кнопку для синхронизации;
• Через несколько секунд лампа отреагирует в виде одной или нескольких вспышек и перейдет в световой режим.

ПДУ с кнопкой настройки.

Кнопка первичной синхронизации чаще всего маркируется в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто световая кнопка. Обычно вся процедура настройки с помощью кнопок описана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра не реагирует на нажатие кнопок, в первую очередь следует проверить наличие и состояние батареек в пульте. При необходимости их необходимо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного устройства с помощью смартфона невозможно. Можно попробовать поймать сигнал на радио, но в бытовых устройствах нет диапазона 433 МГц, не говоря уже о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены батареек нет отклика на пульт, можно проверить наличие линейного напряжения на входных клеммах люстры. Если питание есть, можно предположить неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но одна или несколько ламп (групп ламп) не загораются, в первую очередь следует проверить напряжение на соответствующем выходе модуль управления. Если оно сильно отличается от 220 вольт, то неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается, что неисправен светоизлучающий элемент или драйвер (если есть). Если лампочка легко снимается, ее работоспособность можно проверить, заменив заведомо неисправной. Если крепление жесткое (пайка и т.п.), можно попробовать проверить элемент мультиметром (светодиод проверяется как обычный диод в обе стороны). Если здесь все в порядке, следует проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно слишком сильно отличаться от указанного на шасси. В случае неисправности модуль следует заменить.

Для подкрепления информации есть видео.

В целом подключение к сети люстры с пультом не имеет принципиальных отличий от такой же процедуры для обычных светильников. При аккуратной и безошибочной установке осветительный прибор начинает работать сразу, хотя для некоторых моделей потребуется привязка пульта.

Как правильно подключить люстру с пультом. Как установить потолочные люстры

• Как правильно подключить провода к потолочной люстре
• Как подключить люстру с пультом, на пульт.
• Контроллеры с дистанционным управлением.

Как установить и подключить люстру потолочную своими руками, схема подключения люстры.

Потолочная установка, упомянутая люстра, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. расположенная люстра, как правило, посередине потолка, максимально равномерно распределяет поток света. Крепление люстры либо подвесным крюком, либо с помощью специальных дюбелей путем жесткого крепления, где в этом случае есть два варианта, как установить люстру:

1. Закрепить специальную планку, которая будет входить в конструкцию люстры, к месту подвода питающих проводов от потолка. Планка. Это нужно сделать так, чтобы ее можно было снять при помощи откручивания двух винтов с декоративными головками. После крепления планки к потолку присоединяют подводящие провода, надевают корпус люстры и затягивают саморезы.

На потолках при старой планировке квартиры часто остаются большие отверстия, в которых ранее устанавливались крючки для подвешивания люстр. В этом случае достаточно немного сдвинуть места специальных крепежных планок, чтобы отверстие для крепления крюка люстры закрылось после установки.

Схема крепления люстры к потолку. Как правильно установить люстру.

Вот что сделало установку популярным сегодня бюджетным вариантом. Установку люстры желательно проводить не в одиночку, а вдвоем, используя устойчивую стремянку.

2. Несколько иначе монтируются тяжелые люстры, в которые часто можно вставить понижающий трансформатор. Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей — внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, встречается не так уж часто в последнее время) и понижающего трансформатора. Сначала с помощью трех-четырех анкерных дюбелей к потолочному основанию.

Затем подключите два провода питания. Подсоедините выводы к подключенному к трансформатору (точнее, к его первичной обмотке) контактному зажиму. Эти контакты легко определить визуально, так как они намного тоньше проводов вторичной обмотки. В случае с третьим заземляющим проводом необходимо подключить его к люстре. Затем наденьте на основу внешнюю панель и закрепите ее саморезами с декоративными головками.

И в том, и в другом случае перед установкой обязательно нужно снять все легкобющиеся компоненты — электролампы, рассеиватели, хрустальные отражатели. После установки и подключения люстры можно смело вкручивать или вставлять светильники, проверять их работоспособность во всех существующих условиях эксплуатации. По крайней мере, для этого нужно установить все легкобющиеся и хрупкие детали.

Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра установлена ​​на крюк, нужно только соединить с ней питающие линии, приподнять заглушку, положение, скрывающее электрическое соединение и крюк, и прочно зафиксировать заглушку в этом положении. Затем можно свободно выкручивать электрические лампы и производить проверку их работоспособности. По крайней мере там также установлены и хрупкие легкобющиеся детали.

Как правильно подключить провода к потолочной люстре

В помещениях, оформленных в старые добрые советские времена — будь то «ленинградка», «сталинка», «хрущевка» или другие типы квартир — люстры, как правило, подключаются намного проще, чем в помещениях современной застройки. По завершении демонтажа старой люстры в середине потолка обычно наблюдается отверстие для крючка, а из него или вокруг него торчит несколько проводов. Если снять крышку двухклавишного выключателя, обычно расположенного на стене, то также увидим, что он подключен к тому же числу проводов, что и торчит из отверстия в потолке (чаще всего — к трем проводам). Смотрите нашу статью как установить и подключить выключатель открытой и скрытой проводки.

Если на стене стоит однокнопочный выключатель, то третий провод все равно должен быть где-то рядом, я его просто отложил и изолировал. Скорее всего это означает, что в разобранной люстре был только один режим освещения, а подключенных к ней было три провода, торчащих из потолка, всего два. В старых домах часто в прихожую, спальню, кухню, ванную и туалет с потолка можно воткнуть только два провода. Это означает лишь то, что альтернативы нет и должны быть подключены одномодовые люстры.

Однако большинство люстр, произведенных в СССР, работали с тремя режимами освещения:

1. Режим не яркого освещения — когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, горит нижняя часть боковой лампы.
2. режим умеренно яркого света — когда не работает центральная лампа, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть световой стороны.
3. режим полной яркости — при работе на полную мощность горит все.

Люстра, работающая в трех режимах, состоит по существу из двух электрических вводов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг с другом. кстати, один провод, выходящий из трех ламп, является общим для других. При появлении напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.

Схема подключения люстры к проводу. Как подключить провода к правильной люстре.

Если сеть однофазная, между рабочей и нулевой фазами возникает напряжение. В случае постоянного подключения к общему проводу люстры нулевой и подачи рабочей фазы через двойной выключатель на два других провода можно считать аналогично осуществляемым составным. Если есть постоянное подключение к общему проводу люстры с фазой, при том, что после переключения на два других провода подается рабочий ноль — люстра будет работать и с этим соединением, однако такое подключение нельзя назвать хорошим, т.к. возможно поражение человека электрическим током, при необходимости замены перегоревших лампочек, а также выхода из строя выключателя.

Следовательно, главное — найти общий провод из трех проводов, торчащих из потолка. Как это сделать? Можно рассмотреть наиболее эффективные способы:

Самый простой способ — аккуратно развести провода, а затем перевести двухклавишный выключатель во включенное состояние. Взяв в руки индикаторную отвертку, поочередно коснитесь оголенных концов каждого из трех проводов. В случае искрового зажигания в отвертке на двух проводах и отсутствии третьего можно считать, что проводка правильная, третий провод, при прикосновении к дисплею которого отвертка не загорается, светится. общий.

Для окончательной уверенности, администрация сайта после ремонта квартиры в новостройке своими руками рекомендует выключить оба выключателя и ключи второй раз, чтобы проверить наличие напряжения, касаясь концов проводов. Если все в порядке, то индикатору некуда светить, так как выключатель размыкается и вспучивается фазная электрическая цепь.

Индикатор также может загораться при касании оголенного провода на конце выключателя. Это может означать не совсем правильную разводку и то, что провод общий.

Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложными, но они будут более надежными. например, можно использовать мультиметр, специальный измерительный прибор. Необходимо поставить прибор в положение, при котором измеряется переменное напряжение и переводится в рабочее положение хотя бы одна кнопка переключателя.

Затем щупами мультиметра поворачиваем оголенные концы проводов. Отогните в сторону два провода, не перемыкая их, переведите ключ выключателя в положение «выключено», а другой — в состояние «включено». Напряжение между двумя проводами, которые были согнуты, исчезло.

Третий оставшийся проводящий щуп устройства, а другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где там напряжение на контактном проводе делить а. Размечать нужно особым образом.

Осталось только найти общий проводник на люстру. Для этого вкрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры. Таким образом нужно найти два провода, среди которых будет наибольшее сопротивление. Ни один из них не может быть общим, так как просто третий провод в данном случае является общим проводом.

Определив общий провод, можно правильно подключить люстру. Предварительно полностью отключите в квартире напряжение и подключите к клеммному разъему (см. в нашей статье способы подключения электрических проводов) провода люстры с питающим концом, который выступает из-под потолка.

Крепление провода люстры через клеммный разъем.

Если в люстре есть дополнительный четвертый провод (он обычно имеет желто-зеленую изоляцию и заземляется), то этот провод не подключается, а просто изолируется. Проверить работу лампы после подачи напряжения. Если все сделано правильно, люстра должна нормально работать.

В современных комнатах из потолка часто торчат не три, а четыре провода и четвертый провод это земля. Этот желто-зеленый провод крепится к корпусу лампы через такой же по цвету провод, который выходит из него. Проблемы могут возникнуть, если все четыре провода, торчащие из потолка, одного цвета — тогда нужно искать еще и провод заземления.

Для этого необходимо предварительно отключить панель на индукционном станке. Затем довольно длинный кусок провода, один конец которого зачищен и освобожден от изоляции, прикрепляют к щупу мультиметра, другой его зачищенный и освобожденный конец запорного вентиля наматывают на неокрашенную часть аккумулятора. Ставим мультиметр в режим измерения сопротивления и проверяем щупом поочередно все четыре провода. Там, где метр покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.

Как подключить люстру с пультом, на пульт.

Пожалуй, самыми современными бытовыми осветительными приборами являются люстры, которые оснащены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких ламп (чаще светодиодных) и контроллера, являющегося управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но и служить таймерным устройством или цветомузыкальным мультипрограммным. Они специально прикреплены к панели управления. Однако для некоторых забывчивых людей это, казалось бы, неоспоримое преимущество может обернуться недостатком, ведь они всегда забывают и теряют пульты, переходя из комнаты в комнату.

Поэтому некоторые люстры снабжены двумя пультами дистанционного управления — собственно, выносным и стационарным основанием, выполняющим функцию поиска. Установлена ​​и подключена стационарная базовая консоль на стене вместо выключателя. Вам следует воспользоваться функцией поиска и «потерянная» панель будет быстро найдена благодаря встроенному в ее состав зуммеру.

Теперь подробно рассмотрим, как правильно подключить люстру с пультом к проводам и выключателям, а затем посмотрим, как установить потолочную люстру. Довольно легко к сети в старых домах подключаются люстры только с одним пультом. Заземление подключать не обязательно, достаточно только подключить землю и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника. Настенный выключатель можно оставить на своем месте, если он всегда включен, или убрать все. Если чистый, то два провода на месте выключателя должны быть соединены друг с другом.

Впрочем, если есть еще и стационарная консоль все тоже не так сложно. Для нормальной работы стационарного пульта требуется напряжение двести двадцать вольт, поэтому необходимо обеспечить именно такую ​​мощность. Для начала нужно отключить питание на распределительном щитке, демонтировать выключатель на стене, аккуратно развести по бокам концы провода, который был подключен к выключателю.

На потолке потом соединяется с одним из двух оставшихся проводов (естественно ,не только с землей) и включается питание. Между оголенными концами проводов должно появиться небольшое напряжение, которое можно измерить мультиметром.

Проверка напряжения мультиметром.

провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод и подключить к клемме «выход» (впрочем, он может быть указан и по-другому, для этого необходимо прочитать инструкцию, которая прилагается к люстре). В случае клемм PE не нужно никуда подключать. К сдвоенной потолочной проводке подключается один из проводов, к одинарной — второй, а к земле — третий заземлитель, если он, конечно, есть.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет выполнять брутфорс разных режимов освещения, в том числе отсекая часть групповых люстр. Иногда электронные контроллеры продаются с пультами в рознице и стоят относительно недорого, и их можно приобрести отдельно от люстры.

Если поменять проводку таким образом люстры, подключить их через контроллер, Кроме того, можно добиться удаленного подключения режимов, Можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов . Если у нас двухклавишный переключатель позволяет управлять двумя ветвями цепи, то контроллер может контролировать до шести ветвей посередине (при увеличении цифр!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.
