Виды люминесцентных ламп: конструкция и маркировка

Сегодня газоразрядным лампам низкого давления, с люминофорным покрытием практически нет конкурентов, за исключением светодиодных ламп. С самого начала производились различные люминесцентные лампы, виды и типы которых не соответствовали каким-либо установленным стандартам. Постепенно этот процесс перешел в управляемое русло и все изделия стали привязываться к определенным светильникам. На данный момент существует строгая классификация люминесцентных ламп, на основании их основных параметров и электротехнических характеристик.

Содержание

Конструкция люминесцентной лампы

Прежде чем приступать к классификации, следует рассмотреть внутреннее устройство люминофорной лампы, которая служит конструктивной основой для любых приборов, относящихся к этой категории.

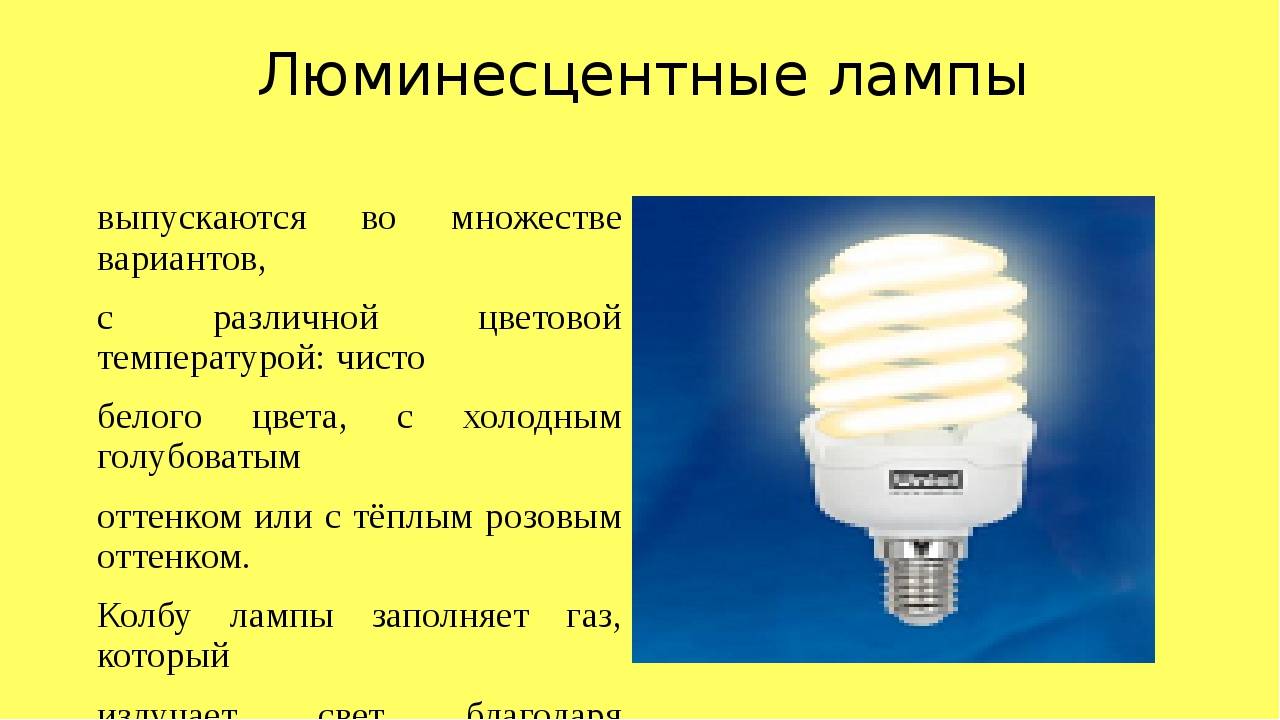

Данные осветительные устройства относятся к типу газоразрядных. Лампы дневного света — люминесцентные работают от электрического тока и отличаются повышенными сроками эксплуатации. Используются в осветительных сетях жилых зданий, помещений офисов и торговых центров, объектах промышленного производства. Выпускаются в различных вариантах, отличающихся цоколями, формами стеклянных колб, цветовым излучением и другими параметрами.

Несмотря на такое разнообразие, каждая люминесцентная лампа имеет общие конструктивные элементы. Основой служит стеклянная трубка или колба, запаянная с двух сторон. Ее длина может быть разной, внутренняя поверхность покрыта специальным веществом – люминофором, а пространство заполнено инертным газом, с добавлением небольшого количества ртути. По краям расположены катоды, покрытые активным веществом. К ним подключены контактные штыри, выведенные наружу.

После подачи напряжения между электродами образуется электрический разряд. Он воздействует на смесь газа и ртутных паров, в результате чего возникает ультрафиолетовое излучение. В свою очередь, оно оказывает влияние на люминофор и, взаимодействуя с ним, превращается в видимый свет. Корректировка световых оттенков осуществляется с помощью люминофоров различного химического состава.

Все эти процессы осуществляются с использованием специальных пускорегулирующих устройств, без которых невозможен пуск и работа люминесцентной лампы. Данная аппаратура называется балластом и применяется для регулировки электрического разряда.

Балласт может быть электромагнитным, со стартером и дросселем, и электронным, на основе полупроводниковой схемы. Первый вариант считается устаревшим образцом, во время работы создает посторонний шум, имеет большие размеры. Более современные электронные устройства отличаются компактностью, работают тихо, практически без шума, мгновенно выполняют все переключения.

Классификация газоразрядных приборов с люминофором

Все лампы люминесцентного типа делятся на определенные виды и категории, в соответствии со своими параметрами и техническими характеристиками.

По спектральному излучению разновидности люминесцентных лампочек бывают:

• Стандартные. В них используется один слой люминофора, образующий различные тона и оттенки белого цвета. Именно они используются в системах освещения жилых, административных и производственных объектов.
• Усовершенствованные. В таких лампах внутренняя сторона колбы покрывается люминофором в 3-5 слоев. Подобная структура существенно повышает качество оттенков, а световая отдача на 12% выше, чем у стандартных изделий. Применяются для подсветки и освещения выставочных залов, торговых витрин и других аналогичных объектов.
• Специального назначения. Здесь изменяется химический состав газовой смеси и ртути, после чего получается спектр с заданной частотой. Используются в специфических светильниках больниц, концертных залов и других мест, где требуется ровный устойчивый свет с заданными параметрами.

По внутреннему давлению источники света могут быть с высокими и низкими показателями. Лампы с невысоким давлением устанавливаются в жилых, административных и производственных помещениях. Приборы высокого давления применяются в уличном освещении и мощных светильниках.

Внешний вид люминесцентных ламп представлен двумя типами:

• Линейные. Имеют удлиненную цилиндрическую конструкцию с разным диаметром и длиной трубки.
• Компактные. Выполнены в виде тонких стеклянных трубок, свернутых в спираль или разделенных на секции.

По типу цоколя разделяются на штырьковые и традиционные резьбовые. Первый вариант используется преимущественно в линейных изделиях, а второй – в компактных.

Существует множество других отличительных признаков, по которым осуществляется классификация. Это показатели мощности, распределения света, разряда дугового или тлеющего. Лампы могут использоваться для внутреннего или наружного применения, некоторые из них являются взрывозащищенными. Устройства консольного типа монтируются на специальные крепления в обособленном корпусе.

Маркировка

Основные данные о конкретной люминесцентной лампе указываются на ее упаковке. Часть сведений в виде маркировки наносятся непосредственно на изделие, в том числе и длина. Сюда входит фирма-производитель, мощность источника света, тип цоколя, оттенок свечения, срок эксплуатации и т.д.

Первая буква – Л – обозначает люминесцентные лампы, далее идут виды. Следующий символ обозначает оттенок излучаемого цвета: Б – белый, Д – дневной, ХБ – холодно-белый и т.д. Для обозначения конструктивных особенностей существует следующая маркировка: У – U-образная конфигурация; К – кольцевая; Р – рефлекторного типа; Б – изделия с быстрым запуском.

Отдельно обозначаются показатели свечения, измеряемые в Кельвинах (К), известные еще как цветовая температура. Например, 2700 К эквивалентно свету, излучаемому обычной лампой накаливания, 6500 К соответствует белоснежному холодному тону. Мощность обозначается в ваттах (Вт), а сам показатель – цифрами от 18 до 80.

Диаметр стеклянной трубки обозначается буквой Т8, Т12 и т.д. Цифра 8 соответствует 8/8 дюйма и составляет 26 мм, 12 соответствует 12/8 дюйма и будет уже 38 мм. Так же маркируются и другие. Резьбовые цоколи маркируются буквой Е, цифры означают диаметр резьбы, штырьковые обозначаются символом G, а цифра соответствует расстоянию между штырьками (например, Е27, G24).

Параметры и технические характеристики

Несмотря на разнообразие моделей и модификаций, существуют определенные показатели, характерные для всех люминесцентных ламп. К ним относятся следующие:

• Характеристики излучаемого света: яркость, световой поток, цвет и область спектра, пульсации светового потока.
• Параметры электрического плана, связанные с мощностью, питающим током, рабочим напряжением. Учитывается тип разряда и область свечения, непосредственно участвующая в процессе освещения.
• Эксплуатационные качества, определяемые сроком службы, световой отдачей, размерами и конфигурацией люминесцентных лампочек. Следует учесть, что две первые группы параметров во многом зависят от питающего напряжения и внешних условий окружающей среды.

Одним из основных признаков, по которым различаются лампы дневного света, считается напряжение горения, напрямую связанное с используемым разрядом.

Они разделяются следующим образом:

• Лампы до 220 вольт с дуговым разрядом, с оксидным катодом накаливающимся самостоятельно. Он предварительно нагревается, после чего загорается сама лампа.
• Лампы до 750 вольт с дуговым разрядом. Этим устройствам не требуется предварительный нагрев катодов, их мощность составляет свыше 60 Вт, используются преимущественно за рубежом.
• Лампы с тлеющим разрядом. Используют в работе холодные катоды, функционируют от малых токов, не более 200 мА. Используются в рекламном и сигнальном освещении.

В большинстве областей и систем освещения применяются светильники первой группы. Мощность люминесцентных ламп этого типа составляет 15-80 Вт, а средний срок эксплуатации составляет более 12 тысяч часов. При этом каждая лампа должна суммарно проработать минимум 4800-6000 часов. За этот период допустимое снижение светового потока составляет 40% и менее от первоначального. Допустимый температурный режим – 5-55^{С, наиболее благоприятные условия эксплуатации – при температуре 5-25С.}

Цветопередача и цветность излучения

Данные показатели следует рассмотреть отдельно, поскольку от них напрямую зависит выполнение той или иной лампой своего прямого назначения. Они выражаются в специальных значениях, показывающих, насколько качественно отображение освещаемого предмета по сравнению с естественным освещением.

Излучение, производимое люминесцентными лампами, обладает различными оттенками, получившими название цветовой температуры.

Температура измеряется в градусах Кельвина и на практике выглядит следующим образом:

• Белый свет теплых тонов 2700-3200 К.
• Белый свет с нейтральным оттенком – 3300-3700 К.
• Белый свет холодных тонов – 4000-4500 К.
• Максимально близкий к дневному свету – 6000-6500 К.

Люминесцентные источники света и лампы накаливания по-разному передают цвета. У них неодинаковые спектры излучения, поэтому освещаемые ими предметы при одной и той же световой температуре выглядят каждый по своему. Опытным путем был создан параметр – индекс цветопередачи Rа. С его помощью выполняется определение, насколько световой поток лампы соответствует естественному освещению. Это относительная величина, поэтому у эталонного источника света индекс условно равен 100. Наиболее комфортным будет значение в пределах 80-100.

Примером такого света служит 60-ваттная лампочка накаливания с индексом Rа – 80 и цветовой температурой 2680 К. Данный параметр для конкретной лампы определяется путем сдвига цветов при освещении эталонных цветных образцов в количестве 8 шт. Чем меньше отклонений, тем лучше показатели проверяемой лампы.

К несомненным плюсам люминесцентных ламп можно отнести следующие:

• Высокая световая отдача. Лампы с люминофором на 20 Вт, выдают столько же света, как лампочки накаливания в 100 Вт.
• Высокий КПД и сроки эксплуатации, составляющие до 20 тысяч часов.
• Наличие рассеивающего освещения, который во многих случаях бывает значительно эффективнее направленного.
• Разнообразные конструктивные решения и конфигурации позволяют использовать такие типы люминесцентных ламп в дизайнерских решениях, касающихся архитектуры жилых и общественных зданий.

Отрицательные качества также присутствуют и нередко они становятся важным фактором в принятии решения об использовании люминесцентных лампочек.

В первую очередь, это:

• Содержание ртути требует специальной утилизации, хотя в процессе эксплуатации — ртуть не представляет опасности для человека.
• Обязательное использование пускорегулирующей аппаратуры.
• Стеклянная конструкция довольно хрупкая.
• Постепенная выработка люминофора вызывает заметные изменения цветовых качеств.
• Повышенная чувствительность к влажности.
• Включение осуществляется с задержкой, требуется некоторое время для разогрева.

Критерии выбора

Выбирая наиболее подходящее изделие, необходимо учитывать где будут применяться люминесцентные лампы. В прихожих рекомендуется использовать изделия повышенной мощности, способным выдавать интенсивный, но вместе с тем и рассеянный свет. В светильниках бра для освещения обычно устанавливаются компактные лампы с теплыми световыми тонами и высококачественной цветопередачей.

В целом, для помещений жилого назначения должны выбираться лампы с цоколями, имеющими резьбу, оборудованные электронным балластом. Они работают очень тихо, без излишних резких мерцаний, вредных для глаз.

Маркировка люминесцентных ламп

Размеры люминесцентных ламп

Компактные люминесцентные лампы

Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает

Утилизация люминесцентных ламп

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Типы цоколей компактных люминесцентных ламп

15.11.2013

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

• 2D
• G23
• 2G7
• G24Q1
• G24Q2
• G24Q3
• G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в формеквадрата. Цоколь представляет собой прямоугольник 36х60 мм, имеет встроеный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5 — 14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16-20мм и диаметром около 73мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона). В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

Краткий обзор различных типов и размеров ламп

Возможно, вы этого не осознаете, но вы каждый день взаимодействуете с флуоресцентным освещением. Будь то офисное здание или продуктовый магазин, люминесцентные лампы, вероятно, являются самым популярным типом освещения.

В современном мире светодиодов есть несколько причин, по которым флуоресцентное освещение сохранилось.

1. Недорогой – Люминесцентные лампы по-прежнему остаются одним из самых дешевых вариантов освещения.
2. Долгий срок службы – Люминесцентные лампы служат долго, хотя и не так долго, как светодиоды.
3. Широко используемый — флуоресцентные лампы используются в самых разных областях во многих отраслях промышленности. Отели, коммерческие офисные здания, продуктовые магазины, медицинские учреждения, склады, гаражи и многое другое используют флуоресцентное освещение.

Все люминесцентные лампы используют одну и ту же технологию, но есть несколько различных вариантов и размеров.

Линейные люминесцентные лампы

Линейные люминесцентные лампы являются наиболее распространенным типом люминесцентных ламп.

Существует три стандартных размера, показанных в таблице ниже. Разница в диаметре.

Флуоресцентные лампы T12

T12 представляют собой люминесцентные лампы диаметром 1,5 дюйма. Это самые старые из люминесцентных ламп, и они почти всегда работают от магнитных балластов, которые больше не производятся.

Как правило, вы видите T12 в трофферах. Иногда вы найдете T12 на старых складах или в старых коридорах жилых комплексов. Высокопроизводительные T12 также используются в вывесках.

T12 постепенно выходят из употребления, и на рынке очень мало 1,5-дюймовых светодиодных трубок. В большинстве случаев вместо него подойдет T8 или T5.

Флуоресцентные лампы Т8

Т8 представляют собой люминесцентные лампы диаметром 1 дюйм и являются наиболее распространенными из всех люминесцентных ламп. В частности, четырехфутовые T8 используются повсеместно — в больницах, коммерческих офисных помещениях, школах, торговых помещениях, складах… везде.

T8 энергоэффективны, недороги и производят много света (люмен). Обычно вы найдете T8 в трофферах. Тем не менее, вы также увидите их в ленточных светильниках, некоторых светильниках с высокими потолками, а иногда вы даже найдете их в более специализированных приложениях, таких как освещение бухты. Редко они используются в декоративных целях.

Вы занимаетесь заменой флуоресцентного освещения на светодиодное? Узнайте о возможных вариантах здесь.

Флуоресцентные лампы T5

T5 представляют собой люминесцентные лампы диаметром 5/8 дюйма. Это новейшая разработка в семействе флуоресцентных ламп. Хотя они самые маленькие, они самые энергоэффективные и самые яркие. Фактически, некоторые T5 служат до 90 000 часов.

Из-за их энергоэффективности и светоотдачи (т. е. светового потока) в складских светильниках используется много мощных ламп T5. Вы также увидите их в освещении над прилавком, в освещении полок или в кабинках в торговых помещениях из-за их компактных размеров.

Люминесцентные изогнутые лампы

Люминесцентные изогнутые лампы бывают нескольких различных вариантов. Чаще всего мы видим флуоресцентный изогнутый T8 с шестидюймовым расстоянием между ножками. Как и следовало ожидать, трубка изогнута U-образно. По этой причине их также можно назвать U-образными флуоресцентными лампами.

Эта лампа почти всегда используется в троффере 2×2, часто в больницах или офисных помещениях.

Иногда встречаются изогнутые люминесцентные лампы с расстоянием между ножками 1 и 5/8 дюйма. При использовании в троффере 2×2 они будут давать очень равномерное и полное количество света.

Некоторые торговые помещения предпочитают использовать трофферы 2×2 вместо трофферов 2×4 для общего освещения. 2×2 придает пространству более чистый вид, тогда как трофферы 2×4 могут сделать пространство похожим на коммерческий офис.

Флуоресцентные кольца

Встречаются довольно редко, но могут использоваться в некоторых декоративных целях. Флуоресцентные круги создают эффект светящегося ореола.

Другим распространенным применением, в котором вы видите круговые линии, являются «пузырьковые» чаши. Вы знаете – те чаши, которые обычно стоят в коридорах отелей или церквей на потолке? Если вы их снимите, вы, вероятно, обнаружите внутри два флуоресцентных кольца, придающих светильнику равномерное свечение.

Флуоресцентные круглые трубки обычно имеют диаметр 1 и 1/8 дюйма. Их внешний диаметр (который измеряет окружность от одного конца до другого) бывает четырех вариантов — 6, 8, 12 и 16 дюймов.

Распространенные люминесцентные лампы по типам

Где вы чаще всего видите люминесцентные лампы?

В таблице ниже показаны некоторые распространенные варианты применения люминесцентных ламп в зависимости от типа лампы.

Общие флуоресцентные лампы
Применение	Т5	Т8	Т12	ФБ Т8	ФБ Т12	ФК Т9
Задняя часть дома	х	х	х
Коммерческий офис	х	х	x	x	x
Декоративный	х	х				x
Высокий пролет	х	х	x
Многоквартирный дом	х	х	x			x
Гараж	х	х	x
Розничная торговля	х	х		x	х	x
Ленточные фонари	х	х	x
Трофферс	х	х	x	x	x
Настенная мойка	х	х	x

В нашем интернет-магазине есть все типы люминесцентных ламп. Чтобы зарегистрироваться для получения скидки для бизнеса, нажмите здесь.

Руководство по покупке люминесцентных ламп – типы, размеры и применение

Как узнать, какой размер люминесцентной лампы мне нужен?

Люминесцентные лампы бывают разных размеров. Для идентификации трубы правильного размера потребуется ссылка на код, указывающий размеры. Например, буква T кода T8 относится к трубчатой ​​форме, а цифра 8 относится к размеру или диаметру. Самый простой способ определить правильный размер — прочитать этикетку, расположенную рядом с основанием трубки. Если вы не можете прочитать эту информацию, то следует измерить диаметр трубы. Соответствующее измерение должно производиться в восьмых долях дюйма. Трубка T8 имеет диаметр один дюйм (8/8), а трубка T5 имеет диаметр 5/8.

Какую цветовую температуру выбрать?

И цветовая температура, и индекс цветопередачи будут иметь значение при выборе люминесцентной лампы.

Цветовая температура соответствует теплоте света. Более теплые тона будут иметь желтоватый оттенок, а более холодные оттенки будут относительно яркими.

Общие варианты цветовой температуры включают:

• 2700k  – классифицируется как очень теплый белый, эта цветовая температура обычно используется в люминесцентных лампах, предназначенных для домашнего использования
• 3000k  – также классифицируется как тепло-белый, люминесцентные лампы с такой же цветовой температурой имеют те же световые свойства, что и галогенные лампы
.
• 3500k  – относится к категории стандартного белого цвета, эта цветовая температура считается подходящей для широкого спектра коммерческих целей
• 4000k  – эта разновидность холодного белого цвета обычно используется для офисных зданий. Он также считается подходящим для формальных домашних офисов
• 5400-6500k  – свет, генерируемый при этой температуре, приобретает характерный яркий вид. Это может помочь в облегчении симптомов сезонного аффективного расстройства

Индекс цветопередачи указывает на легкость различения цветов при использовании различных источников света. Лампа с CRI около 80 может подойти для обычных бытовых применений. Тем не менее, вы должны обеспечить установку лампы с индексом цветопередачи 90 или выше, учитывая потребность в высоком уровне освещения.

Сколько люменов у люминесцентных ламп?

Количество люменов, генерируемых люминесцентными лампами, может варьироваться в зависимости от типа и эффективности лампы. Однако большинство люминесцентных ламп генерируют от 45 до 100 люмен на ватт. Тогда можно ожидать, что 20-ваттная лампа будет генерировать от 90 до 100 люмен. Мощность и уровень светового потока напрямую влияют на эксплуатационные расходы.

Сколько стоит люминесцентная лампа?

Цены на люминесцентные лампы сильно различаются. Однако, как правило, вы можете заплатить менее 8 фунтов стерлингов за лампочку.

В чем разница между люминесцентной лампой и люминесцентной лампой?

Основное различие между люминесцентной лампой и лампой заключается в размере. Люминесцентная лампа имеет характерную форму и требует специальной технологии крепления к стандартному патрону. Также часто люминесцентные трубки имеют балласт, соединенный с лампочкой. Каждый предлагает хороший уровень энергоэффективности.

Как утилизировать люминесцентные лампы?

Люминесцентные лампы относятся к классу опасных отходов из-за содержания в них ртути. В процессе утилизации следует соблюдать осторожность, поскольку это является частью вашего обязательства по соблюдению экологических и законодательных норм. Перед отсоединением люминесцентной лампы важно отключить источник питания. Затем трубку можно обернуть бумагой или полотенцем, чтобы предотвратить поломку. Трубки затем могут быть переданы на переработку или утилизацию опасных отходов в соответствии с требованиями законодательства.

Что означают цифры на люминесцентной лампе?

В идеале на люминесцентной трубке должен быть разборчивый код, указывающий основные характеристики. В качестве примера вы можете увидеть код F32T8. F в этом случае будет указывать на флуоресценцию. 32 соответствует количеству ватт или длине в дюймах. Буква T характерна для трубчатой ​​формы. Наконец, 8 соответствует диаметру в восьмых долях дюйма (это может быть представлено в миллиметрах с округлением до ближайшего миллиметра).

Что делает стартер в люминесцентном свете?

Важно отметить, что некоторые разновидности люминесцентных ламп не имеют стартеров. Однако у тех, у которых есть, обычно стартер расположен близко к патрубку трубки. Стартер подаст напряжение в дополнение к тому, которое подается от сети. Работая в сочетании с дросселем, он инициирует ионизированный путь через трубку. Мощность стартера должна соответствовать мощности люминесцентной лампы для надежности и долговечности.
