Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

как выбирать и какие плюсы

Люминесцентные лампы – это газоразрядные источники света. В них создается УФ излучение в процессе прохождения электрического заряда через пары ртути. В уловимое для человеческого глаза излучение оно преобразуется за счет специального покрытия на колбе – люминофора. Мощностью данных ламп меньше, чем накаливания, а световая отдача больше. За счет этого они в разы экономней.

Содержание:

1. Принцип работы и устройство

2. Область применения

3. Классификация

4. Маркировка

5. Люминофоры и спектр излучаемого света

6. Преимущества и недостатки

7. Безопасность и утилизация

8. Видео сравнения люминесцентных ламп и ламп накаливания

9. Вывод

Принцип работы и устройство

Лампочка состоит из таких элементов:

1. Трубка или колба. Этот компонент бывает разным в зависимости от исполнения.
2. Цоколь. Он может быть 1 или 2.
3. Нити накаливания, что расположены внутри.
4. На внутренней поверхности нанесен люминофор – важнейшая деталь.
5. Внутри содержится в вакуумных условиях инертный газ, пары ртути, под стабильным давлением.

Устройство и принцип работы люминесцентной лампы

Когда лампочка включается, между электродами внутри возникает дуговой тлеющий разряд. Газ проводит ток и провоцирует появление УФ излучения. Люминофор поглощает его и воспроизводит заметный для человеческого зрения свет. В подобных источниках применены энергосберегающие технологии. Разряд внутри поддерживает термоэлектронная эмиссия заряженных частиц с поверхностью катода.

Важно! В зависимости от того какой люминофор нанесен могут быть разные оттенки свечения.

к содержанию ↑

Область применения

За счет незначительного энергопотребления такие лампы часто используются для общественных мест. В торговых центрах и офисах на потолках типа Армстронг монтируются именно ЛЛ линейного типа. Когда появились компактные изделия они стали очень востребованы в быту для освещения квартир и домов. ЛЛ заменили собой стандартные лампы накаливания.

Особенно часто их используют в местах, где есть критические требования к цветопередаче. Конкретней:

• Больницы.
• Школы, в том числе для освещения коридоров и классов.
• Стоматологические клиники.
• Ювелирные мастерские.
• Парикмахерские.
• Магазины.
• Музеи.
• Типографии.
• Покрасочные цехи в автомастерских, текстильных цехах, графических студиях.

Люминесцентное освещение в подземном переходе

Их рационально использовать для основного освещения помещений большого размера. Качество освещения улучшается, а энергопотребление снижается на 50% как минимум. Часто используются в подсветке места работы, исторических строений, световой рекламе.

к содержанию ↑

Классификация

Разновидностей люминесцентных лам существует много, ведь они используются не только для освещения помещений, но и для специфических целей. К примеру, лечебных. Они отличаются по вариантам исполнения, что также влияет на сферу применения.

Варианты исполнения

Изначально такие лампы были исключительно линейными, но с развитием технологий появились и компактные. Оба вида имеют одинаковые свойства, негативные и положительные стороны. Данную группу можно назвать общие, так как, по сути, они отличаются формой колбы и в определенной мере конструкцией.

Линейные лампы

Это ртутная лампа прямого, кольцевого или U-образного исполнения. Такие имеют классификацию по:

1. Длине.
2. Диаметру колбы.

При этом чем больше по габаритам лампа, тем она мощнее. Для линейных ламп используется цоколь G13, а диаметр колбы: Т4, Т5, Т8, Т10, Т12. Цифры после «Т» означают диаметр стеклянного элемента, выраженный в дюймах. Указанные выше типоразмеры считаются стандартными.

Линейные лампы разных размеров

Основное отличие подобной конфигурации в том, что она имеет вваренные электроды по краям, которые направлены внутрь изделия. Снаружи установлены цоколи с контактными штырьками для подключения ее в цепь.

Линейные лампы преимущественно используют в офисах, торговых центрах, транспорте, других общественных местах. Все потому что они потребляют не больше 15% электроэнергии, если брать за 100% потребления энергию лампочкой накаливания.

Компактные

Компактные классифицируются по:

• Форме и размеру колбы.
• Размеру и типу цоколя.

В основном колба в них изогнутая, и «сложена» в виде спирали или в другую форму. За счет этого они и компактны. Использование в бытовых условиях очень удобное и практичное. Ведь можно найти изделие со стандартным цоколем (е27) и устанавливать в любой бытовой светильник без какой-либо его переделки. Кроме того, цоколи бывают: g-11, g23 и другие.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Как только КЛЛ появились, они практически вытеснили использование ламп накаливания в люстрах, бра, светильниках в различных помещениях, в том числе в детской. В первую очередь за счет своей энергоэффективности.

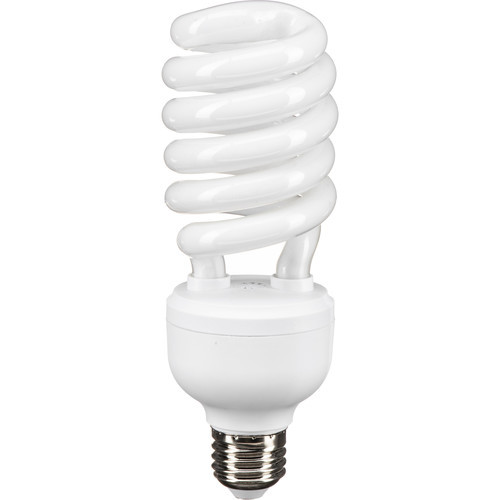

Компактные люминесцентные лампы

Есть ЛЛ с улучшенной светопередачей. Эта их особенность достигается за счет нанесения нескольких слоев люминофора. Как результат, они качественней ретранслируют цвета. Могут быть как линейного, так и компактного исполнения.

Специальные

Основное отличие их от стандартных люминесцентных ламп дневного света – это спектр излучения. Существуют такие специальные:

• Лампы дневного света, отвечающие повышенным требованиям по цветопередаче. Используются для типографий, музеев, картинных галерей.
• Источники света со спектральным излучением близким к солнечному. Часто используются в медицинских целях для проведения светотерапии.
• Для растений (рассады в том числе) и аквариумов, обозначаются fluora. Для них характерен усиленный спектральный диапазон синего и красного. Он оказывает положительное влияние на фотобиологические процессы. Могут использоваться даже в саду или в собственной теплице.

Люминесцентная лампа для подсветки растений

• Аквариумные с преобладанием синего спектра и ультрафиолета. Они помогают создать оптимальные условия для роста кораллов. Отдельные виды способны при таком освещении флуоресцировать.
• Изделия для освещения помещений, в которых содержаться птицы. Их спектр излучения характеризуется присутствием ближнего ультрафиолета. Это способствует созданию оптимальных условий для птиц, очень приближенных к естественным, применять их стараются в домашних условиях в холодное время года, а на фабриках круглогодично.
• Лампы с разной цветностью: зеленые, синие, фиолетовые, красные, желтые и др. Активно используются для создания световых эффектов, к примеру, в ночных клубах и других развлекательных заведениях. Достигается световой эффект за счет окрашивания колбы или покрытия ее специальным составом люминофора изнутри. Подобные цветные лампы розового оттенка активно используются для подсветки мясных витрин в магазинах. Они делают мясо привлекательным для глаз, а значит, покупатель с большей вероятностью его купит.
• Лампы для соляриев. Еще одно направление среди специальных люминесцентных осветительных элементов.
• УФ лампы из черного стекла, переносные. Используются в сфере лабораторных исследований.
• Лампы для стерилизации и озонирования – ртутно-кварцевые и бактерицидные, гигиенические.

Важно! Разные типы ЛЛ специального назначения активно используются в механике, текстильном, пищевом производстве, криминалистике, сельскохозяйственной сфере.

к содержанию ↑

Маркировка

Разбираться в маркировке люминесцентных ламп просто необходимо, чтобы правильно выбирать источник освещения для своих потребностей. На металлических элементах или колбе могут быть нанесены буквы и цифры, что они значат понять несложно.

Маркировка ЛЛ разных производителей

Первое что удастся обнаружить это буква Л – она расшифровывается, что лампа люминесцентная. Далее, проставляется:

• Б – означает белый свет или white.
• Д – дневной.
• У – универсальный.
• ХБ – холодный белый или просто cool.
• ТБ – теплый белый.
• Е – естественно белый.
• К, Ж, З, Г, С – соответственно красный, желтый, зеленый, голубой, синий.
• УФ – ультрафиолетовый.

Следующие обозначение расскажет о диаметре колбы. Считается, что чем он больше, тем дольше будет служить лампа. Чаще всего встречаются изделия с диаметром – 18, 26 и 38 м. Перед цифрой, которая обозначает диаметр, стоит буква «Т».

Следующий важный параметр мощность. Отталкиваясь от этого показателя, удастся определить, какое по размерам помещение удастся осветить. Обозначается W (Ватт), цифра после это мощность. К примеру, 13 W, 18 W, обозначение может быть и таким 9 Вт, 28 Вт.

Следующий параметр в маркировке физическая характеристика цоколя. Варианты обозначения:

1. FS – один.
2. FD – двухцокольная или трубчатая.
3. FB – так подписывается компактная.

Напряжение в сети обозначается в вольтах. Варианты нанесенной маркировки: 127 В или 220 В. И последнее обозначения, которое можно найти на колбе это ее форма. Варианты:

• U – дуга, подковообразная.
• 4U – четырехдуговая.
• S – спиральная.
• C – свеча.
• G – шарообразная.
• R – рефлекторная.
• T – в виде таблетки.

Форма колбы указывается в маркировке

Важно! Последняя маркировка практически не используется для стандартных ламп дневного света.

Располагаться эти обозначения могут и в другом порядке.

к содержанию ↑

Люминофоры и спектр излучаемого света

Существует мнение, что излучаемый рассматриваемыми лампами свет неприятен для глаз, а предметы имеют искаженный цвет. Это происходит по нескольким причинам:

• Синие и зеленые линии в спектре.
• Неправильно подобранного типа ламп, в нем использован не тот, что требуется в конкретных условиях люминофор.

В ЛЛ, которые относятся к недорогим, используется галофосфатный люминофор, его спектр излучения преимущественно желтый и синий, красного и зеленого значительно меньше. Для глаза свет воспринимается как белый, но при отражении от предметов их цвет выглядит искаженным. Но у таких источников света существенное преимущество – они обеспечивают наивысшую светоотдачу.

Люминесцентные лампы с разным люминофором

В более дорогих лампах наноситься трехполосный и пятиполосный люминофор. Он обеспечивает более равномерное распределение излучения в части видимого спектра. Как результат, предметы, от которых он отбивается, выглядят более естественными.

Совет! Чтобы в домашних условиях оценить спектр лампы можно использовать обычные компакт-диски. На источник света следует посмотреть в отражении диска. В дифракционной линии удастся рассмотреть спектральные линии люминофора.

к содержанию ↑

Основные достоинства подробно:

1. Высокий КПД и большая светоотдача, если сравнивать с лампами накаливания, что позволяет экономить энергию.
2. Разные цвета и оттенки – существенный плюс в современных условиях.
3. Спектр излучения ближе к солнечному.
4. Рассеивание света, поток идет по всей колбе, а не только по нити накала.
5. Продолжительный срок службы – производитель гарантирует до 20 тыс. часов. Такой показатель удастся достичь только при условии достаточного качества электропитания и соблюдения количества включений/выключений. То есть, сколько она реально прослужит, зависит от правильности использования.
6. Слабый нагрев, то есть они не будут перегревать плафон, то есть она отвечает нормам пожарной безопасности. Светиться при этом лучше лампы накала.
7. Питание от сети 220В.
8. Подходят для стандартных бытовых осветительных приборов, которые используются в спальне, гостиной, кухне. Установка компактных ламп не требует какой-либо переделки.
9. Небольшой вес лампы, то есть и вся люстра не будет много весить.

Люминесцентные лампы очень экономны

Недостатки:

• Необходимость специальной утилизации –главный минус.
• Мигание, от чего устают глаза. Меньше мигать она будет, если используется балласт.
• Необходимость подключения пускорегулирующего оборудования.
• Лампы достаточно хрупкие.
• Люминофор изнашивается, что приводит к изменению спектра.
• Возможность использование при нормальной температуре. Работать она может только в диапазоне от -40 до + 50 градусов.
• Чувствительность к повышенной влажности.
• Задержка включения – необходимо время для разогрева. То есть они не сразу запускаются и дают тот свет, который способны, через пару минут он становиться ярче.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Одними из самых качественных считаются лампы от торговых брендов Philips (Филипс) и Osram (Осрам). Цены лампочек этих марок вполне доступны.

к содержанию ↑

Безопасность и утилизация

Когда люминесцентная лампа исправна (нет трещин и других повреждений на колбе) ее использование абсолютно безопасно для человека, животных, растений. Но с ними следует обращаться предельно аккуратно, ведь внутри содержатся пары ртути. Даже в тех небольших количествах, они способны принести вред человеку.

Люминесцентные лампы нельзя выбрасывать с обычным бытовым мусором после отработки срока эксплуатации. При попадании в почву способны загрязнять огромные площади. Если пары ртути проникнут в воду она будет медленно отравлять все живое. Функционируют пункты приема таких ламп, в которых бесплатно можно сдать опасный бытовой мусор подобного типа.

Контейнеры для утилизации люминесцентных ламп

Важно! Если лампа, новая или старая, имеет следы повреждения, трещины, пробои использовать ее нельзя ни при каких условиях. При покупке каждую лампу следует проверить не только на работоспособность, но и на целостность.

Обращение с довольно хрупкими лампами должно быть аккуратным. Ремонт их своим силами, в том числе разборка, запрещена. Еще один важный момент, люминофор, что находится внутри колбы, со временем утратит свойства, поэтому меняется спектр. Как раз по этой причине использовать дольше указанного срока на упаковке такую лампочку нежелательно, даже если она еще не перегорела.

Переработка рассматриваемых ламп в заводских условиях проводится при необходимых условиях безопасности. В таком случае они не вредят экологии. При этом применяются разные методы извлечения опасных паров ртути. Остатки ламп отправляются на вторичную переработку.

к содержанию ↑

Видео сравнения люминесцентных ламп и ламп накаливания

В видео можно ознакомиться с детальным описанием люминесцентных ламп их техническими особенностями.

Вывод

Люминесцентные лампы более практичное решение для освещения дома и общественных мест. Правда, с появлением светодиодных источников света их востребованность несколько снизилась.
