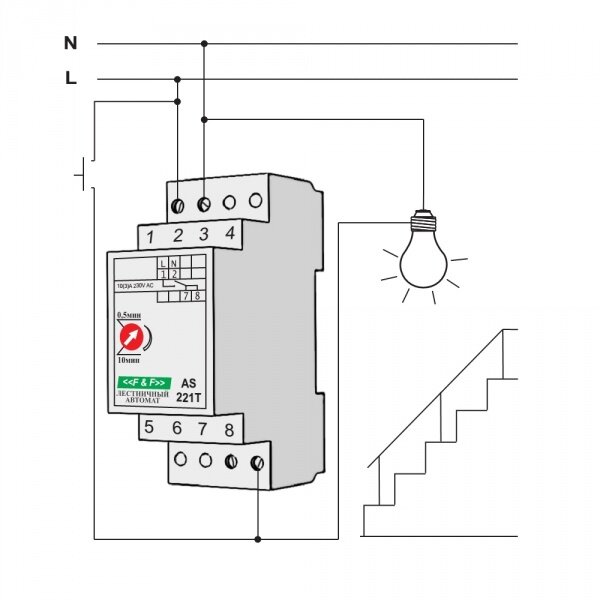

Лестничный выключатель схема: Подключение проходного выключателя

Схема подключения проходного (лестничного) выключателя.

Что такое проходной или лестничный выключатель?

Основное отличие простого выключателя, в котором происходит обычное прерывание электрической цепи, от устройства названием проходной выключатель, является то, что в нём встроено три контакта и переключающий механизм между ними. Главным их преимуществом является возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Часто в народе их ещё называют перекидной выключатель. Или же проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишный проходной выключатель. Визуально обычный выключатель и проходной не различить, но можно. У проходного есть в наличии особенный знак на каждой из клавиш—в обычном его нету.

Область применения перекидных (дублирующих) выключателей:

1.

Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На територии частных домов или дач—для освещения дорожек.

Схемы подключения проходных (лестничных) выключателей:

Ниже расположены правильные схемы для подключений проходных выключателей для управления освещением из двух, трех и более мест.

а) управление из двух разных мест:
Для этой схемы управления необходомо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1

б) управление из трёх разных мест:
Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной.

Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис. 2

в) управление из четырёх и более точек:
Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3

Конечно же в схемах подключения проходных выключателей может разобраться не каждый, для этих целей нужно пригласить электрика, который и поможет Вам решить проблему.

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ объязательна.

Схема подключения проходного выключателя с 2х или 3х мест

Оглавление:

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним – всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания – 1 шт.
• Для питания других выключателей – 2 шт.
• Для лестничного выключателя S2 – 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап – сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной – придётся вести провод по стене или долбить канал в ней.

Схема подключения лестницы — управление лампочкой с двух мест

Установка электропроводки

Двухпозиционный переключатель или трехпозиционный переключатель : «Трехходовой» — это североамериканский (США) термин для этого типа (SPDT) переключателя, который используется в следующем учебном пособии. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Разнится и название пары проводов, соединяющих два выключателя: «стрэпперы» на британцах — IEC и «путешественники» на американцах — NEC.

Пожалуйста, не убивайте меня, если я упомяну об этом 2-позиционный переключатель вместо 3-позиционный переключатель и наоборот, поскольку все, что мы использовали, является одним и тем же для определенной цели.

В сегодняшнем базовом руководстве по установке электропроводки мы обсудим пошаговый метод установки лестничной электропроводки с использованием однополюсного двухпозиционного переключателя, также известного как 3-позиционный (США) или 2-позиционный переключатель (Великобритания). Кроме того, одну и ту же электрическую схему можно использовать для 2-х или 3-х путевых цепей освещения или управления электроприборами из двух или более разных мест с помощью двух- и трехпозиционных выключателей. Основная цель схемы двухстороннего переключения заключается в том, что бытовые приборы могут включаться и выключаться независимо от любого переключателя, независимо от текущего положения переключателя (включенного или выключенного).

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Содержание

Схема электропроводки на лестнице Подключение – управление лампочкой из двух мест

Ниже приведена схема проводки лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест, используя два двухпозиционных переключателя.

Работа и эксплуатация лестничной проводки – 2-ходовое и 3-ходовое включение освещения

Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который использовался для управления лампочкой на лестнице. На схеме показано, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего выключателя наверху лестницы ((верхняя часть лестницы)) просто выключите выключатель, после чего цепь разорвется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы. Другими словами, вы можете ВЫКЛЮЧАТЬ и ВКЛЮЧАТЬ лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

Теперь давайте посмотрим, как это сделать с помощью другого переключателя, установленного внизу лестницы.

Для этого рассмотрим приведенный выше рисунок. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто выключите переключатель, затем цепь снова разорвется, и лампочка погаснет. Вы можете снова включить лампочку, чтобы включить тот же выключатель, установленный внизу или внизу, как показано на рис.

Управление лампочкой в ​​лестничной электропроводке из двух разных мест с помощью трехпозиционных переключателей.

Управление лампочкой в ​​лестничной электропроводке из двух разных мест с помощью двухпозиционных переключателей.

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического вентиля Exclusive-NOR (X-NOR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВЫКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Двухстороннее переключение с использованием трех проводов —

Это новый метод двустороннего переключения, который можно использовать для лестничной проводки, а также он более эффективен по сравнению со старым методом, когда вместо него используются 2 провода. из трех проводов.

Текущее положение двустороннего коммутационного соединения с использованием трехпроводной цепи – ВКЛ., лампочка светится. Работа схемы такая же, как показано на рисунках выше, но способ подключения отличается, так как первые клеммы обоих переключателей подключены к проводу под напряжением (фазе). Вторые клеммы обоих переключателей подключены к лампочке для обеспечения питания от линии, в то время как нейтраль напрямую подключена к лампочке, что является обычным способом подключения.

Эта базовая схема немного сбивает с толку, так как, глядя на нее, она создает короткое замыкание (на один и тот же провод, который в данном случае не представляет опасности), когда оба переключателя находятся в положении ВКЛ или ВЫКЛ, что создает петлю для отключения питания от источника питания. лампочка, Следовательно, лампочка не будет светиться в этом случае.

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического элемента исключающее ИЛИ (X-OR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВЫКЛ

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Лестничная проводка с помощью промежуточного переключателя (4-позиционный переключатель)

Это не всегда так, но в некоторых случаях, например, в общих квартирах и на длинных лестницах, нам может потребоваться управлять точкой освещения в лестничной проводке из трех разных мест с помощью два двухпозиционных переключателя и промежуточный переключатель, как показано на рис. ниже.

Нажмите на картинку, чтобы увеличить

Соединение лестничной электропроводки с использованием 2 двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

На следующей схеме подключения показана одна и та же конфигурация подключения для управления точкой освещения из трех разных мест для кодов IEC и NEC.

Управление лампочкой в ​​лестничной электропроводке из трех разных мест с помощью 4-позиционного переключателя и 3-позиционного переключателя.

Нажмите на изображение, чтобы увеличить



Управление точкой освещения на лестничной электропроводке из трех разных мест с помощью 3-позиционного переключателя и 2-позиционного переключателя.



Ниже приведена та же схема подключения, которая показывает, как управлять точкой освещения (лампой) из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя с помощью символов.



Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

2-стороннее переключение Применение и использование

• Основная цель двустороннего или трехстороннего переключения состоит в подключении и управлении бытовыми приборами и оборудованием из двух разных мест.
• В основном используется в лестничной электропроводке, где лампочкой можно управлять (включать / выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы. Кроме того, это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение OFF / ON, чтобы выполнить операцию переключения.
• Применяется также в комнатах, холлах и помещениях большой площади, имеющих по двое входных и выходных ворот.
• Он используется для управления любым электрическим устройством (переменного или постоянного тока) или оборудованием, таким как вентилятор, лампочки и т. д., из двух разных мест.
• Некоторыми из применений являются проводка коридоров, проводка общежитий, проводка больниц, проводка туннелей, проводка вниз и т. д.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема проводки Godown — Цепь проводки туннеля и работа
• Схема электропроводки общежития и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Как подключить выключатель вверху и внизу лестницы | Справочник по дому

Финн МакКухил

Потенциально одной из самых запутанных задач по подключению домовладельцев будет подключение трехпозиционных выключателей света. Они обычно используются для лестничных клеток и длинных коридоров, где добраться до единственного выключателя, расположенного на одном конце любого места в темноте, неудобно или опасно. Специальные 3-позиционные выключатели и дополнительный проводник в проводке между ними позволяют включать и выключать свет сверху или снизу лестничной клетки. Повышенное удобство и безопасность, которые они обеспечивают, стоят дополнительного времени и материалов, необходимых для их правильной установки.

1. Проложите отрезок двухжильного провода от электрической сервисной панели к ближайшему из двух мест выключателя. Протяните провод через отверстие в задней части монтажной коробки коммутатора. Оставьте не менее 6 дюймов провода, свисающего с передней части коробки.

2. Протяните один конец трехжильного провода через одно из отверстий для доступа в первой монтажной коробке. Оставьте не менее 6 дюймов провода открытым на передней стороне коробки.

3. Зачистите 1/2 дюйма изоляционной оболочки с каждого проводника на обоих проводах.

4. Соедините два белых провода с помощью проволочного соединителя. Соедините оголенные концы проводов вместе и прочно скрутите разъем провода на место.

5. С помощью острогубцев сделайте крючок на зачищенном конце каждого черного и красного проводов.

6. Ослабьте все клеммные соединения на переключателе с помощью отвертки.

7. Подсоедините черный провод провода, идущий от сервисной панели, к черному контактному штырю переключателя и затяните крепежный винт, чтобы зафиксировать его на месте. Черный проводник на этом проводе также называют «горячим» проводом. Это тот, который соединяется с автоматическим выключателем внутри сервисной панели, где возникает ток.

8. Подсоедините красный и черный проводники провода, ведущего ко второму выключателю, к оставшимся латунным или серебристым клеммам. Размещение этих проводов не имеет значения, если к каждой клемме подключен один провод. Только размещение «горячего» провода, черного проводника, подающего питание от сервисного щитка, имеет решающее значение при установке 3-позиционных выключателей. Подключите его к более темной клемме, называемой общей клеммой и обычно помеченной как «COM», на первом переключателе.

9. Скрутите вместе оголенные провода заземления. Оставьте один провод длиннее другого, чтобы образовался крючок, который можно прикрепить к клемме заземления переключателя.

10. Протяните трехжильный провод ко второй монтажной коробке выключателя. Вставьте провод через одно из отверстий сзади или сбоку коробки, протяните конец через переднюю часть коробки и обрежьте провод, оставив открытым 6-дюймовый конец.

11. Подсоедините двухжильный провод к светильнику, затем протяните его обратно ко второй распределительной коробке.

12. Вставьте провод через отверстие сзади или сбоку коробки и протяните его спереди.

13. Повторите шаги с 3 по 9, чтобы подключить коммутатор. На втором переключателе подключите черный провод от двухжильного провода к черной клемме переключателя.

Ссылки

• Электрика онлайн: Подключение 3-позиционного переключателя
• YouTube: Ask the Builder — 3-позиционный переключатель

Советы

• Термины 14/2, 14/3, 12/2 и 12/3 относятся к сечению и количеству проводников, содержащихся в проводке.
