Выбор дифавтомата для домашних электросетей

Сегодня мы с вами поговорим об устройстве, в котором сосредоточился весь диапазон защиты от электрического тока в домашних условиях. Это дифференциальный автомат, в котором сосредоточены функции обычного автомата и УЗО, обеспечивающие защиту от токов перегрузки, КЗ (короткого замыкания), а также от токов утечки, что особенно важно для предотвращения поражения током человека.

Удобен такой прибор тем, что упрощает монтаж электрических сетей в доме, экономит пространство в распределительном щите.

Что же следует учесть при его выборе?

1. Фазность сети и номинальное напряжение. Трехфазной сети соответствует дифференциальный автомат на четыре полюса, куда подключаются фазы и нулевой проводник. Для однофазной сети следует приобрести дифавтомат на два полюса. В первом случае значение напряжения соответствует 380В, во втором — 220В.

Технические характеристики дифференциальных автоматов, в принципе, ничем не отличаются от характеристик УЗО и обычных автоматов. Чтобы вам было легче разобраться с ними при покупке, рассмотрим сразу их буквенное и цифровое отображение на передней панели прибора.

2. Номинальный ток нагрузки, измеряемый в амперах, который дифференциальный автомат проводит через себя длительное время. Это стандартные значения, установленные на уровне 16, 20, 25 , 32, 40, 50, 63, 80, 100А.

3. Время-токовая динамическая характеристика, которая показывает, насколько быстро срабатывает автомат при токах короткого замыкания, обозначается буквами B, C и D, ее можно увидеть перед цифрой номинального тока нагрузки на передней панели. Именно наличие этой буквы является визуальным отличием дифференциального автомата от УЗО.

Время-токовая характеристика определяет, на сколько зависит время срабатывания автомата от силы протекающего через него тока. Иными словами буквы B, C и D указывают, при каком токе электромагнитный расцепитель автомата мгновенно срабатывает. Значения: B = 3-5, C = 5-10, D = 10-20. Например, рассмотрим автоматы одинаковые по номинальному току нагрузки (16А), но с разными время-токовыми характеристиками — B16 и C16. Это означает, что у В16 диапазон тока, при котором срабатывает автомат, равен 16(3-5) = 48-80А, а у С16: 16(5-10) = 80-160А. То есть, при токе, например, 100А первый диффавтомат отключится мгновенно, второй — не сразу.

Оба варианта пригодны для использования в квартирах, частных домах и административных зданиях, где особо мощные моторы не используются. Но для бытовых разводок все же чаще используют дифавтомат C, например, для розеточной цепи — С16 или С25, для освещения — C6 или C10. Для вводных квартирных или домовых расцепителей — С50, С63.

Дифавтоматы D применяют в производственных сетях, где к питанию подключены электромоторы и другие мощные механизмы с большими пусковыми токами.

Еще один способ отличить УЗО от дифференциального автомата: посмотреть схему. На схеме УЗО отсутствуют тепловой и электромагнитный расцепители, тогда как на дифавтомате они обозначены.

4. Номинальный отключающий дифференциальный ток — это характеристика принадлежит УЗО, входящего в состав автомата. Она обозначается буквой «дельта» и значением тока утечки в миллиамперах. Например, для розеток и освещения применяют дифавтоматы на 10-30 мА, для ввода — 100-300 мА.

5. Типы встроенного УЗО. Как известно, классификация УЗО по типам такова: тип АС — срабатывающие на переменный ток утечки, тип А — на постоянный ток устройств с электронными преобразователями (телевизоры, компьютеры, стиральные машины и так далее). Такая классификация характерна и для УЗО в дифференциальных автоматах. Отсюда следует, что свой выбор автомата для домашних сетей следует остановить на дифавтомате с УЗО типа А.

На передней панели автомата еще указывается напряжение, на которое рассчитан автомат, например, 230В, и напряжение отключения Uоткл. 265В. А также максимальный ток, при котором автомат разомкнет цепь.

Кнопка тест существует для проверки работоспособности дифавтомата, воспользуйтесь ею при установке прибора.

Если в распределительном щите мало места, вы можете воспользоваться обычными автоматами-выключателями для линий освещения и электроплиты. Но на общий вход, на кабель штепсельных розеток, а также в сетях, в составе которых есть защитный нулевой проводник PE, следует установить дифавтомат или УЗО, это является требованием ПУЭ. Защитное заземление предназначено для спасения человеческой жизни. Если оно не предусмотрено, то защита от токов утечки не является эффективной.

Как защищен дифференциальный автомат от обрыва «нуля»?

Как мы знаем, дифференциальный автомат совместил в себе простой автоматический выключатель и УЗО. Действия обычного автомата не вызывает вопросов, а вот чтобы срабатывало УЗО, то есть дифференциальная защита, нужна подача электропитания. Это происходит, если все проводники — фазный и нулевой — находятся в порядке. Если пропадает «фаза», то ток утечки не возникнет и проблем не будет, но если оборван «нулевой» провод, то «фаза» становится причиной утечки, при этом, УЗО не сработает, поскольку в сети отсутствует напряжение.

Возникает ситуация, которую желательно исключить. Для этого используется реле напряжения, которое включается в состав дифференциального автомата в виде блока защиты от обрыва «нуля». Наличие реле на схеме, которая есть на шильдике прибора, тоже является отличительной чертой дифавтомата от обычного автомата. Если приобретён дифференциальный автомат без такого блока, советую установить реле напряжения на входе для контроля.

Производители. Дифференциальные автоматы можно приобрести, как от европейских, так и от отечественных производителей, но, при этом, придерживаться проверенных брендов, а не вестись на чрезмерно низкую стоимость.

Посудите сами, дифференциальный автомат — это устройство в доме, на котором лежит функция защиты от утечки тока, а значит, защита здоровья и жизни человека, к тому же, эта функция не ничем не дублируется.

Поэтому, такое устройство, вне всякого сомнения, должно быть качественным. В каталоге нашего интернет-магазина вы сможете познакомиться с продукцией немецких, российских и китайских производителей. Это компании AВВ, IEK, о которых я коротко расскажу, чтобы развеять ваши сомнения.

Немецкая электротехническая продукция АBB авторитетна во всём мире. В ассортименте всегда есть устройства защиты от утечки тока — автоматические дифференциальные выключатели, применяемые в быту и на промышленных предприятиях. Изделия изготавливаются из высококачественного материала с применением новых технологий. Технические характеристики всегда высоки и соответствует нормам. Отсюда с уверенностью можно сказать о надежности автоматических выключателей, которые призваны защищать человека.

Принцип модульности, который используют производители, сделает ваш выбор практичным, поскольку на DIN-рейку вы сможете установить нужное число приборов, которые можно подключить и отдельно, и в группе.

Группа IEK — это ведущие российские производители, электротехническая продукция которых в 2014 году стала лауреатом рейтинга «Марка №1» в России. Продукция долговечна, с оптимальной ценой, ее ассортимент постоянно расширяется, поэтому компании-разработчики используют производственные мощности не только России, но и других стран, в том числе Китая, где в последние десятилетия налажено самое современное производство электротехнических приборов.

Удачных вам покупок!

Ваш Кузьмич

где требуется и где излишне?

Любые электромонтажные работы в квартире или доме подразумевают, что силовая электрика и бытовые приборы впоследствии будут защищены средствами автоматики. При этом традиционно рассматривается ассортимент дифференциальных автоматов, УЗО и реле напряжения. В данной статье мы хотели бы изучить зону применимости различных устройств и выяснить, установка каких из них наиболее целесообразна в разных случаях.

Для правильного понимания ситуации разумнее всего будет припомнить конструкцию, назначение и принцип действия некоторых из упомянутых узлов. Итак, УЗО предназначено для защиты человека от поражения электричеством и снижения вероятности пожара, вызванного утечкой тока. Главным компонентом каждого УЗО является небольшой дифференциальный трансформатор, который и определяет наличие или отсутствие утечки.

При этом важно помнить, что УЗО не выполняет функцию защиты от токов КЗ любой величины и не предохраняет линию от мощностной перегрузки – то есть, его установка не способна решить все проблемы сразу. Чтобы защитить свою электросеть полностью, необходимо в квартирном распределительном щитке последовательно смонтировать и УЗО, и обычный автоматический выключатель.

Кроме того, не следует путать последний с дифференциальным автоматом – он как раз включает в себя одновременно функционал УЗО и автоматического выключателя. В корпусе дифавтомата находится отдельный узел, отвечающий за обнаружение утечки тока и другой узел, который предохраняет от перегруза. Зная всё это, очевидны вопросы: где использовать УЗО и чем лучше защищать квартиру – одним только дифавтоматом или же комплектом из УЗО и автоматического выключателя? Давайте искать аргументированные ответы вместе.







Применимость модулей защиты

Дабы не усложнять восприятие, будем подразумевать, что речь идёт о применении защитных устройств в быту, в однофазной квартирной сети.

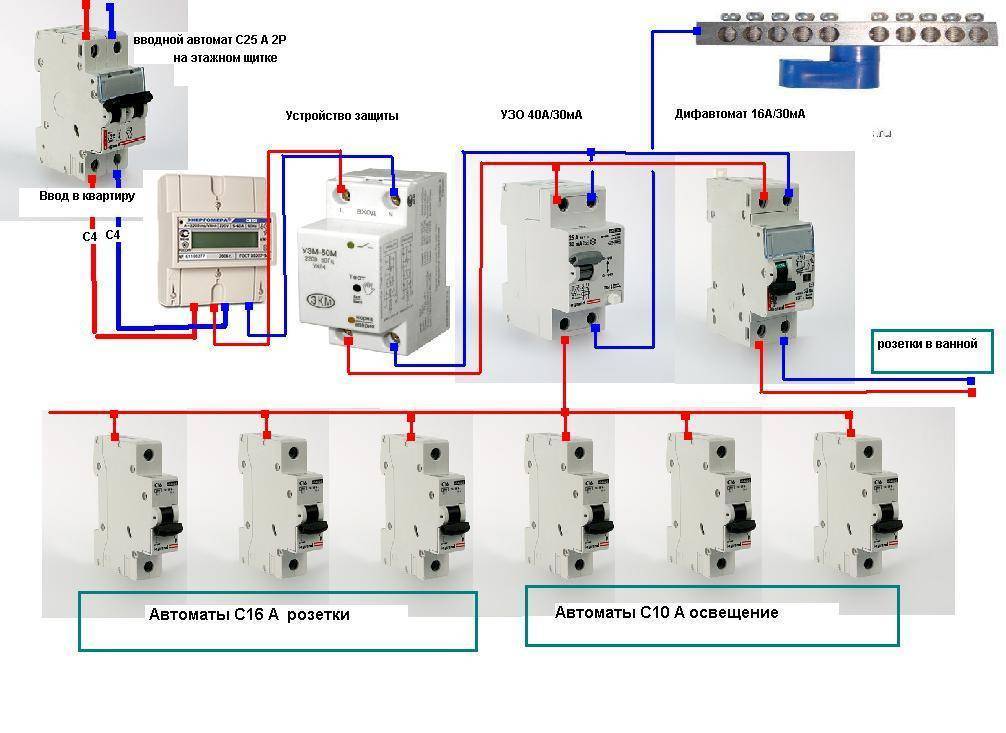

Базовая модель УЗО выполнена таким образом, чтобы занять в щитке всего два места на дин-рейке, а автоматический выключатель – одно место. В свою очередь, дифавтомат занимает всего два модуля, то есть экономия места здесь налицо. При условии множества групп электроточек, на дифавтоматах можно собрать щиток почти в два раза компактнее. Кроме того, их подключение несколько проще коммутации комплекта из пары устройств: здесь всего две клеммы на входе и две на выходе. Минута– и монтаж окончен.

Подключение автоматического выключателя и УЗО выходит заметно сложнее. Сначала монтируется один узел, а затем другой, и при этом каждый раз необходимо делать на фазном проводе петлю между выходом УЗО и входом автовыключателя. Именно на этом этапе повышается вероятность ошибки, из-за которой устройства могут работать неправильно. Таким образом, в этом аспекте выбор в пользу первого варианта подключения выглядит гораздо более предпочтительным.

Подводя промежуточный итог, всё же обязательно следует указать на равнозначность двух рассмотренных схем. Если коммутация проведена верно, то сеть будет защищена в равной мере. Между тем, существует ещё один нюанс, существенно углубляющий вопрос: по своему конструктивному исполнению устройства защитного отключения бывают электромеханические и электронные. Данный аспект обуславливает их разное поведение при возникновении аварийной ситуации. Если случится так, что в цепи питания произойдёт обрыв нулевого провода, электромеханическое изделие сохранит работоспособность, а электронное станет обычным проводником, поскольку его исполнительный механизм нуждается во внешнем питании.

Весьма распространена ситуация, когда после косметического ремонта люди хотят обновить и защиту электросетей. Они меняют устаревшие громоздкие электромеханические УЗО вместе с автовыключателями на новые электронные дифавтоматы. Казалось бы, такая модернизация системы целесообразна, однако на практике уровень защиты может даже понизиться в силу неспособности чисто электронного узла выполнять свою функцию без питания извне. Почему же так часто встречается описанная ситуация? Всё банально просто: электронные средства защиты стоят значительно дешевле электромеханических, а потому потребители приобретают их гораздо чаще.

Если из всего сказанного ранее Вы уже успели сделать вывод об однозначном приоритете дифавтомата, то он был преждевременным. Имея УЗО и автоматический выключатель в виде отдельных устройств, гораздо удобнее и быстрее производить поиск неисправности. Прежде всего, в случае аварии можно точно увидеть, какой из узлов защиты сработал и сразу отмести половину вероятных причин неисправности. Утечка тока и перегрузка заставят отключиться разные модули, и это поможет быстро идентифицировать место электроаварии. В случае с дифавтоматом устройство отключится целиком и без вызова мастера для полной диагностики сети обнаружить причину не удастся. Справедливости ради, отметим, что не так давно некоторые производители стали выпускать модели с диодными или механическими индикаторами того, какой вид защиты сработал в конкретном случае. Подобные дифавтоматы стоят ещё дороже, а их подтверждённая точность пока что не превышает 75%, так что говорить о полном равенстве функционала всё же не приходится.

Комплект из УЗО и автовыключателя почти всегда обойдётся дешевле одного дифавтомата. Равенство цен может наблюдаться только у продукции малоизвестных компаний, но вряд ли Вы станете доверять всю свою домашнюю технику защите сомнительного производства. Разумеется, вопрос стоимости модулей актуален всегда, а потому необходимо принять во внимание и аспект обслуживания. При выходе из строя любого из структурных элементов дифавтомата, его придётся менять целиком, а в случае поломки отдельно УЗО или автоматического выключателя будет достаточно заменить только один этот узел.

Фактически, напрашивается только следующий вывод: универсального способа защитить свою электросеть не существует. В каждой ситуации следует индивидуально расставлять приоритеты – как функциональные, так и стоимостные. Наиболее дешёвое решение – комплект из электрического УЗО и автоматического выключателя; более жизнеспособное, но дорогое – такой же электромеханический комплект; а самое прогрессивное – брендовый дифавтомат со световыми индикаторами типов активной защиты.







УЗО в обычных квартирах – За и Против

Очень многих потребителей интересует, почему в квартирах советской постройки, где живёт больше половины граждан Украины, запрещается использовать УЗО. Действительно, согласно отечественным ПУЭ, монтаж устройств защитного отключения в системах типа TN-C прямо воспрещается, поскольку такие средства защиты будут корректно работать только при наличии отдельного заземляющего кабеля, а не зануления. В рамках принципа действия УЗО это объясняется довольно просто: при подключении к нулевому проводнику устройство будет работать некорректно – даже если в системе будет утечка, дифзащита не обнаружит разности потенциалов, а потому и не отключит питание.

Кроме того, на просторах интернета и даже среди мастеров бытует мнение, что в обычной сети 220 В УЗО способно уберечь человека при прикосновении к корпусу прибора, имеющему контакт с фазой. На самом деле физика явления сохраняется. Дотронувшись к закороченному корпусу, человек формирует электрический контур «прибор-тело-земля». Используя знакомый со школы закон Ома, легко вычислить силу тока, который пройдёт через организм. Естественное электрическое сопротивление тела взрослого человека оценивается примерно в 1000 Ом, а напряжение в бытовой электросети равно примерно 220 В. Разделив напряжение на сопротивление, мы получим силу тока в 220 мА. При этом известно, что смертельный исход возможен уже при 100 мА. Таким образом, становится очевидной опасность ситуации: УЗО может сработать или не сработать, но это произойдёт уже после поражения человека током.

Ещё один извечный вопрос касается того, необходимо ли ставить УЗО на питание осветительных контуров в жилище. Вероятно, его существование обусловлено тем, что жёсткая обязательность или официальные рекомендации по этому поводу в нормативных документах отсутствуют. Вместе с тем, если попытаться разобраться в этом самостоятельно на основе информации, приведённой ранее, можно прийти ко вполне однозначному ответу.

Обратимся к первоисточнику: в ПУЭ имеется формулировка, что установка УЗО в линиях питания светильников и стационарного оборудования не требуется. Это означает пониженную опасность отсутствия подобной защиты в электросети дома и не является нарушением. В то же время многие мастера рекомендуют ставить УЗО на все цепи в квартирах. Потребители часто думают, что причиной тому служит завышение стоимости работ, однако в действительности это банальная забота о безопасности людей и самой системы. Давайте рассмотрим преимущества и недостатки каждого способа.

1. Многие современные люстры и светильники оснащены металлическими токопроводящими корпусами. При сборке изделия на производстве или его монтаже по месту весьма вероятно небольшое повреждение изоляции и попадание проволочек фазного провода на участок корпуса. При уборке или замене лампы можно получить поражение током, даже если на первый взгляд эти мероприятия кажутся обычными и сравнительно безопасными.
2. При случайном повреждении проводника в стене (например, при сверлении) крайне велик риск оказаться под напряжением или вообще вызвать короткое замыкание и возгорание дрели. При наличии УЗО сеть будет мгновенно обесточена, а человек и электроинструмент скорее всего совершенно не пострадают.
3. Для влажных помещений и частных домов УЗО имеет смысл ставить вообще на все цепи. Намокший или затопленный участок не будет обесточен без дифференциальной защиты, а это чревато серьёзными электротравмами. То же самое касается и ванных комнат – ведь там не только розетки находятся в зоне риска.

Если Вы не будете ставить УЗО, все ваши условные «плюсы» сведутся к простой экономии средств и увеличению свободного места внутри квартирного щитка. Однако какой смысл от подобной экономии, если риски настолько велики? Напомним ещё раз: приобретать самое дешёвое УЗО – означает, просто выбросить свои деньги. Оно нужно не для проформы. Не желая тратиться на хорошую защиту, лучше перебросить ту же сумму на оплату труда монтажника или качественную электрофурнитуру.







Вместо заключения

Тематика защиты электросетей, путаницы в терминологии между отечественными и западными обозначениями, а также предназначения разных устройств – одна из самых актуальных на профессиональных форумах во всемирной паутине. Немало потребителей жалуются на избыточность современной защитной автоматики и на её ложное срабатывание. Тем не менее, не следует забывать, что подобные узлы реагируют только на настоящее воздействие – и, если его не удалось обнаружить, это не значит, что никакой проблемы в сети нет. Зачастую, всё дело в неаккуратном монтаже, использовании скруток вместо клеммников в стенах, которые регулярно подмокают, в соседях, которые заземляются через отопительные стояки и пр.

Само по себе появление УЗО на рынке – это отклик на реалии современных электросетей. Будь они не нужны или малоэффективны, им никогда бы не удалось добраться до бытовых потребителей, поскольку они даже не покинули бы чисто профессиональную сферу электриков. В нынешних питающих системах в равной степени нужны и размыкающая автоматика, и устройства дифференциальной защиты. Имея финансовую возможность, никогда не пренебрегайте подобными вопросами. Монтируйте УЗО, автовыключатели или дифзащиту и никогда не слушайте тех, кто говорит, что это лишнее и невостребованное оборудование. Его установка с лихвой окупится уже при первой серьёзной электроаварии в домашней сети.
