Крепления для трубопроводов: кронштейны, планки, хомуты, опоры
Профессиональный крепеж трубопроводов к строительным конструкциям дело не простое, но по силам многим.
Строгое соблюдение монтажных нормативов позволяет не только минимизировать риск повреждения трубопровода, но также значительно повышает срок эксплуатации и удобство обслуживания.
При выборе способа фиксации трубопроводов и крепежных элементов, необходимо учитывать технические характеристики используемых при обустройстве материалов, включая вес, а также склонность к температурным расширениям.
Содержание статьи:
- Ассортимент крепежных средств
- По способу применения
- По особенностям монтажа
- Правила выбора аксессуаров
- Фиксация пластиковых трубопроводов
- Нормативно-технические требования
Ассортимент крепежных средств
В процессе монтажа металлопластиковых труб для водопровода своими руками любого типа используются специальные подвески или опоры, которые должны дополняться кронштейнами, планками, хомутами, консолями и закладными деталями.
Вне зависимости от конструктивных особенностей креплений, они, обязательно, должны быть:
- высококачественными и, максимально, надежными, пригодными для многократного применения, в соответствии с основным назначением;
- функциональными и способными выдерживать повышенные нагрузки;
- унифицированными, а также универсальными в применении;
- устойчивыми к механическим повреждениям и коррозийным изменениям под воздействием любых неблагоприятных внешних факторов.
Внимание нужно уделять доступности элементов для выполнения самостоятельного монтажа и последующего обслуживания.

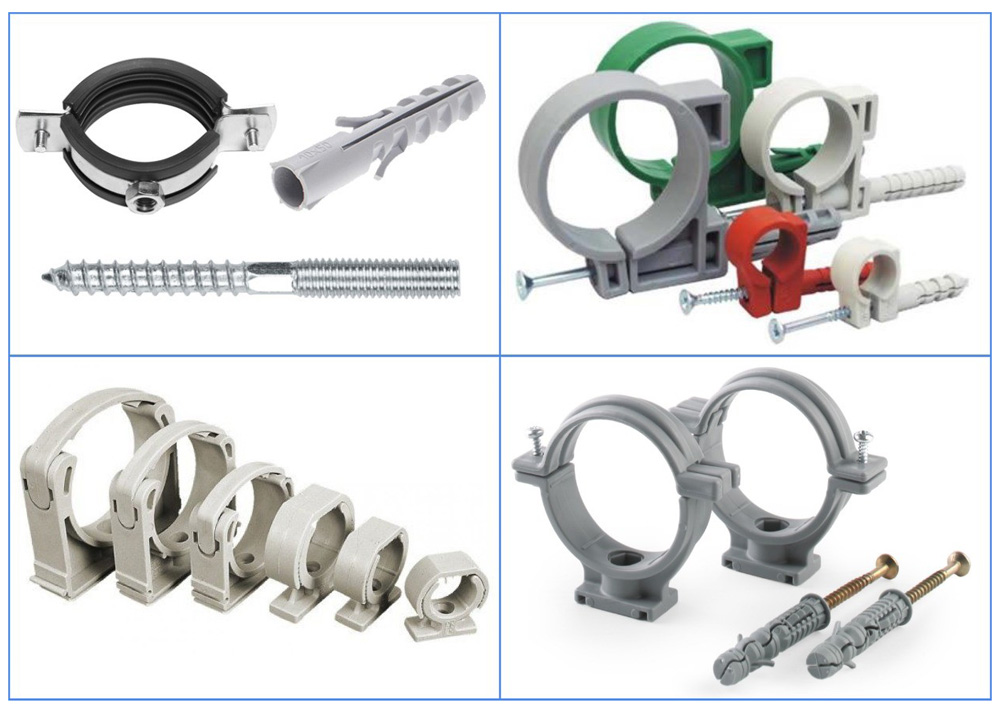

На сегодняшний день практикуется использование нескольких основных видов трубного крепежа, которые отличаются несколькими параметрами (видео монтажа труб из сшитого полиэтилена посмотрите здесь).
По способу применения
Эксплуатационные особенности и конструкционные характеристики напрямую влияют на выбор крепления:- подвижные, сохраняющие подвижность трубы по оси в процессе температурной деформации.
Такие крепежи востребованы при монтаже полимерных трубопроводов и прокладке внутри подземных каналов; - неподвижные, способные демпфировать любую вибрационную нагрузку, ударные и линейные удлинения, вызванные температурными перепадами;
- скользящие, дающие возможность выполнять передвижение полипропиленовых труб (про компенсаторы написано здесь) не только в продольном, но и поперечном направлении.
А вы знаете, какой лучше купить стальной отвод на 90 градусов? В полезной статье описаны технические характеристики фасонины из чугуна, нержавейки и цветного металла.
Посмотрите фото схемы обвязки твердотопливного котла отопления полипропиленом на этой странице.
Трубопроводные подвески представлены несколькими деталями, способными равномерно распределять нагрузку, вызываемую весом трубопровода.
Такие элементы используются с целью предотвращения перегрузки на отдельных опорах.
По особенностям монтажа
В зависимости от особенностей монтажных работ и основных конструктивных характеристик, крепления для труб могут быть представлены следующими видами:
- бескорпусные;
- приварного корпусного типа;
- корпусные хомутового типа;
- щитовые.
Бескорпусной вариант представлен стандартными хомутами, плотно прилегающими к основанию.
Особенностью приварных опор
с корпусом является крепление к стальной трубе посредством сварки.Хомутовая корпусная опора с плоским креплением применяется на предизолированных стальных трубах.
[note]Корпусная опора хомутового типа с округлым креплением используется на стальных трубопроводах.[/note]
Правила выбора аксессуаров
Оптимальный крепеж должен выбираться с учётом нескольких факторов, включая материал трубопровода, назначение системы и её расположение:
- при необходимости выполнить термоизоляцию трубы, лучше всего использовать кольцевые опоры, имеющие крепежные пластины и удлиненную резьбу.
Стандартные полимерные крепления, в этом случае, не способны обеспечить необходимое пространство между трубной оболочкой и прилегающей плоскостью; - для чугунных вертикальных трубопроводов лучше всего использовать крепежи, монтируемые на перекрытии, и способные выдерживать значительные нагрузки;
- полимерный трубопровод рекомендуется крепить при помощи стальных хомутов, опор или пластиковых креплений.
А что вы знаете про канализационные насосные станции (КНС) Грундфос? В полезной статье написано, в каких случаях надо устанавливать оборудование в частном домовладении.
Как установить компрессор для септика своими руками, прочитайте здесь.
На странице: https://ru-canalizator.com/vodosnabzhenie/oborudovanie/aeratsiya.html описана аэрационная колонна в сборе.
В процессе самостоятельной установки обязательно должна быть учтена сила вертикального давления.
Нужно запомнить, что для крепления металлических труб рекомендуется использовать металлические хомуты, а на пластиковых трубопроводах достаточно применять пластиковые хомуты.
Кроме всего прочего, с целью сохранения целостности конструкции, предотвращения её провисания и изгибов, а также равномерного распределения веса по всей длине, требуется обеспечить компенсацию расширения (коэффициент для полипропиленовых труб армированных стекловолокном узнайте на этой странице).
Фиксация пластиковых трубопроводов
Пластиковые трубопроводы относятся к категории наиболее популярных и распространённых конструкций, при креплении которых, должны быть учтены следующие требования:
- применение компенсаторов и специальной конструкции фиксирующих хомутов, что обусловлено значительным линейным расширением на прямых трубопроводных участках.
Опорные крепления, например, при обвязке радиатора отопления (схемы), должны обеспечить свободное перемещение труб; - необходимы плоские хомуты на креплениях с прокладкой или закругленными краями и гладкой внутренней поверхности, что обусловлено риском механических повреждений и повышенной чувствительностью к любым резам;
- поверхность, соприкасающаяся с трубными конструкциями, должна быть гладкой, без заострений и сильных выпуклостей;
- нельзя использовать жесткое крепление полимерных трубопроводов с применением хомутов на неподвижные опоры.
Для закрепления используются следующие виды опор и подвесок:
- лишенные сплошного основания – для любых вариантов трубопроводов с температурой рабочей и окружающей среды в пределах 30°С;
- имеющие сплошное основание – для любых вариантов трубопроводов с температурой рабочей и окружающей среды выше 30°С (какое расстояние между трубами теплого водяного пола, прочитайте здесь).
Стандартное расстояние между опорными элементами и монтируемыми подвесками устанавливается при помощи расчетов или нормативно-технических требований (примеры монтажа полипропиленовых труб посмотрите на этой странице).
Нормативно-технические требования
В настоящее время единая документация относительно опор и подвесок трубопроводов отсутствует, поэтому нужно ориентироваться на конструкторские данные, представленные ОСТами или чертежами.
| Диаметр | Расстояние между подвесками и опорами | |||||||
| Горизонтального расположения | Вертикального расположения | |||||||
| Полиэтилен высокого давления | ПНД, полипропилен | ПВД-трубы | ПНД-трубы | |||||
| Легкая | Средняя | Тяжелая | Легкая | Средняя | Тяжелая | |||
| 16мм | 30см | 30см | 35см | — | — | 45см | 40см | 45см |
| 20мм | 35см | 40см | 40см | — | — | 60см | 50см | 60см |
| 25мм | 40см | 45см | 45см | — | 65см | 70см | 70см | 75см |
| 32мм | 45см | 50см | 55см | 60см | 70см | 80см | 90см | Метр |
| 40мм | 50см | 60см | 65см | 70см | 80см | 95см | 1,1м | 1,3м |
| 50мм | 60см | 70см | 80см | 80см | 95см | 1,1м | 1,4м | 1,6м |
| 63мм | 70см | 80см | 90см | 90см | 1,1м | 1,3м | 1,7м | Два метра |
| 75мм | 80см | 90см | — | Метр | 1,2м | 1,4м | 2 метра | 2,4м |
| 90мм | 90см | Метр | — | 1,1м | 1,4м | 1,6м | 2,6м | 2,9м |
| 1,1м | Метр | 1,2м | — | 1,2м | 1,2м | 1,5м | 1,8м | 3,5м |
Полимерные трубопроводы могут ранжироваться в соответствии с наружным диаметром, что отражается на типе применяемых креплений.
Все крепления маркируются, согласно их экспликации (технологию монтажа пластиковых труб системы отопления узнайте здесь).
Для фиксирования трубопроводов, целесообразно, с экономической точки зрения, использовать универсальные аксессуары.
Данные для крепежей с двумя винтами.
| Диаметр | Размеры | Гайка |
| 20 мм | 20-23 мм | М8 |
| 25 мм | 25-28 мм | М8 |
| 32 мм | 32-35 мм | М8 |
| 40 мм | 38-42 мм | М8 |
| 50 мм | 47-51 мм | М8 |
| 63 мм | 59-64 мм | М8 |
| 75 мм | 74-80 мм | М10 |
| 90 мм | 87-92 мм | М10 |
| 110 мм | 113-118 мм | М10 |
[note]Следует отметить, что крепление трубопровода к строительным конструкциям при помощи строительно-монтажного пистолета, может осуществляться только при наличии письменного разрешения строительных организаций и только в строго определенных местах.
[/note]
Серия 5.900-7 Изделия и узлы инженерного оборудования. Опорные конструкции и средства крепления стальных трубопроводов внутренних санитарно-технических систем. Каталожные листы
СК-3 |
Строительный каталог ТИПОВАЯ ДОКУментация на конструкции, изделия и узлы зданий и сооружений |
Изделия и узлы инженерного оборудования Серия 5.900-7 Вып. 0, 1, 2, 3, 4 |
АППЦИТП |
Опорные конструкции и средства крепления стальных трубопроводов внутренних санитарно-технических систем |
На 2-х листах На 3-х страницах |
|
1992 |
ОСНОВНЫЕ СХЕМЫ КОНСТРУКТИВНЫХ ИСПОЛНЕНИЙ КРЕПЛЕНИЙ К СТРОИТЕЛЬНЫМ КОНСТРУКЦИЯМ
КРЕПЛЕНИЕ ТРУБОПРОВОДОВ К ЖЕЛЕЗОБЕТОННЫМ КОЛОННАМ
D 1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Рабочие
чертежи серии 5.
900-7 распространяются на крепления трубопроводов Ду 50-250 мм,
транспортирующих воду и пар с температурой до 150°С, а также холодоноситель с
температурой от минус 15°С до плюс 15°С и максимальным давлением 1,6 МПа (16
кгс/см2).
Рабочие чертежи состоят из пяти выпусков:
выпуск 0 — Технические характеристики и данные для подбора;
выпуск I — Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам;
выпуск 2 — Опорные конструкции и средства крепления изолированных трубопроводов к железобетонным колоннам;
выпуск 3 — Опорные конструкции и средства крепления трубопроводов к металлическим колоннам;
выпуск 4 — Опорные конструкции и средства крепления трубопроводов к стенам, перекрытиям и к полу.
Для
крепления трубопроводов Ду ≤ 50 мм следует пользоваться типовой
серией 4.904-69.»Детали крепления санитарно-технических приборов и
трубопроводов».
Опорные конструкции и средства крепления предусмотрены для различных вариантов по диаметрам (50-250 мм), количеству трубопроводов в одном потоке (от одного до четырех) по их расположению (горизонтальному, вертикальному), по их креплению к различным строительным конструкциям (стенам, колоннам, перекрытиям и к полу).
Предусмотрены различные способы крепления трубопроводов к строительным конструкциям зданий: посредством сварки, заделкой металлических кронштейнов в стены, установкой закладных деталей в перекрытия здания, а также посредством стяжных шпилек к железобетонным колоннам.
В выпусках I и 2 опорные конструкции разработаны для наиболее применяемых железобетонных колонн с размерами 400×400 и 400×600, с привязкой для двух взаимно перпендикулярных направлений потока трубопроводов.
Крепление к железобетонным колоннам предусмотрено:
приваркой
к закладным элементам колонн и съемным на стяжных шпильках.
В выпуске 3 опорные конструкции разработаны для крепления к металлическим колоннам сваркой.
В выпуске 4 крепления к стенам предусмотрено: заделкой металлических кронштейнов в кирпичные стены.
Крепления трубопроводов к перекрытиям осуществляется подвеской или приваркой к закладным деталям, установленным в стыках между плитами.
Выбор нагрузок на опорные конструкции произведен исходя из максимальных расстояний между опорами. Таблица максимальных расстояний между опорами и масса пролета трубопроводов приведена в выпуске 0.
С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Каждый конкретный вид опорной конструкции имеет свое обозначение и полный комплект конструкторской документации, что позволяет своевременно производить индексацию проектов и произвести заказ опор и креплений на любом предприятии при отсутствии централизованного обеспечения.
Выбор
опор и креплений следует производить в соответствии с техническими данными,
приведенными в выпуске 0 исходя из допускаемых нагрузок (Р, Q ).
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Серия 5.900-7 разработана взамен серии 3.900-9 вып. 0, 1, 2, 3, 4.
В7ЕА СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
Выпуск 0. — Технические характеристики и данные для подбора.
Выпуск I . — Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам. Рабочие чертежи.
Выпуск 2. — Опорные конструкции и сродства крепления изолированных трубопроводов к железобетонным колоннам. Рабочие чертежи.
Выпуск 3. — Опорные конструкции и средства крепления трубопроводов к металлическим колоннам. Рабочие чертежи.
Выпуск 4. — 0порныв конструкции и средства крепления трубопроводов к стенам, перекрытиям и к полу. Рабочие чертежи.
Объем проектных материалов, приведенных к формату А4 — 1060 форматок.
В7ВА АВТОР ПРОЕКТА
Государственный проектно-конструкторский и научно-исследовательский институт СантэхНИИпроект Госстроя СССР
105203,
Москва, Е-203, Нижняя Первомайская, 46.
В7НА УТВЕРЖДЕНИЕ
Утверждены и введены в действие с 1 марта 1992 г.
ГПКНИИ СантехНИИпроект приказ от 31 октября 1991г. № 50
Срок действия 1996 г.
В7КА ПОСТАВЩИК
АПП ЦИТП, 125878, ГСП, Москва, А-445, ул. Смольная, 22.
техническая резьба – Крепежные детали для трубопроводной системы
Для соединения фланцев в трубопроводную систему требуются болты или шпильки, а также гайки.
Компания Technical Threads поставляет все крепежные детали и прокладки, необходимые для обеспечения правильного уплотнения фланца.
Ниже приведена основная информация о крепежных элементах трубопроводной системы. Пожалуйста, свяжитесь с нами по любым вопросам, которые могут у вас возникнуть.
- Болты с шестигранной головкой A307 класса A
Это стандартный класс крепежа для фланцев трубопроводов систем ОВКВ и облегченных условий эксплуатации. Болты A307 обычно поставляются с цинковым покрытием (также называемым голубым цинком или прозрачным цинком, чтобы отличить его от желтого цинка, обычно применяемого на крепежных деталях по спецификации SAE), но также часто бывают с гладкой поверхностью или с горячим цинкованием погружением (HDG).
Гайки обычно представляют собой готовые шестигранные гайки класса A/2 или тяжелые шестигранные гайки A563. Эти болтовые системы называются углеродистой или низкоуглеродистой сталью. Системы A307 класса A обычно представляют собой системы UNC, что означает, что болты большего размера (более 1 дюйма) их использование ограничено, поскольку большинство креплений трубопроводов имеют размер UN8 более 1 дюйма.
- Тяжелые болты с шестигранной головкой A307, класс B
Старший брат A307, класс A, класс B Болты A307 имеют большую и тяжелую головку (требуется ключ другого размера) и, как правило, имеют более высокий верхний предел прочности на растяжение. Эти болтовые системы называются углеродистой или низкоуглеродистой сталью. Чаще всего они поставляются с гладкой поверхностью, но также доступны с горячим цинкованием. Цинковое покрытие A307 B — это новый продукт, который начал получать признание в трубной промышленности. Обычно тяжелые шестигранные гайки A563, а иногда и A19.4 Тяжелые шестигранные гайки 2H поставляются с A307 B.
Как и A307 класса A, крепеж A307 B имеет UNC. Эта спецификация очень распространена для фланцев трубопроводов на водоочистных сооружениях и очистных сооружениях.
- Тяжелые болты с шестигранной головкой A193 B7
A193 B7 — это другой тип тяжелых болтов с шестигранной головкой, которые обычно используются в трубопроводных системах. Спецификация A193 обычно используется в тяжелой промышленности, в более крупных системах трубопроводов, где требуются болты, а не шпильки, и в тех случаях, когда легированная сталь предпочтительнее низкоуглеродистой стали. Гладкая отделка является наиболее распространенным типом отделки, но углеродные системы, где коррозия все еще вызывает беспокойство, часто применяются с покрытием из кадки и покрытиями Xylan®. А194 Тяжелые шестигранные гайки 2H являются предпочтительными гайками.
- 18-8/304 Болт с шестигранной головкой
18-8 является одним из наиболее распространенных типов болтов из нержавеющей стали в промышленном производстве трубопроводов. 18-8 относится к 18% хрома и 8% никеля в химическом составе. Несколько марок нержавеющей стали состоят из 18-8, в том числе 302, 303, 304 и 305. Однако, с точки зрения непрофессионала, для подавляющего большинства применений 18-8 и 304 используются взаимозаменяемо в трубной промышленности в целом. Обычно они соединяются с готовой шестигранной гайкой 18-8. Одно важное замечание относительно 18-8 заключается в том, что ASTM не признает «18-8» как «спецификацию». Вместо этого ознакомьтесь с нашей информацией по ASTM F59.3 здесь.
- 316 Болт с шестигранной головкой
316 — второй по распространенности тип нержавеющей стали для крепежа в трубопроводной промышленности. Повышенная устойчивость к хлоридам делает его популярным для соли, рассола и условий, в которых больше хлоридов. Болты соединены с гайками 316. Одно важное замечание относительно 316: ASTM распознает здесь спецификацию F593, а не называет «316» как «спецификацию».
- F593/F594
F593 (болты с шестигранной головкой, винты с шестигранной головкой и шпильки) и F594 (гайки) — это спецификации ASTM для нержавеющей стали, предъявляющие самые строгие требования ко многим распространенным маркам нержавеющей стали, включая 304 и 316.
Для получения дополнительной информации нажмите здесь.
- Болт с шестигранной головкой B8
B8 — тяжелая версия с шестигранной головкой из нержавеющей стали 304. Он подпадает под спецификацию ASTM A193. Соответствующая гайка относится к классу 8. Кроме того, спецификация SA193 ASME охватывает B8. Для большей информации, пожалуйста нажмите сюда .
- Болт с шестигранной головкой B8M
B8M представляет собой тяжелую шестигранную версию из нержавеющей стали 316. Он подпадает под спецификацию ASTM A194. Соответствующая гайка марки 8М. Кроме того, спецификация SA194 ASME распространяется на B8M. Для большей информации, пожалуйста нажмите сюда .
- Шпильки A193
Шпильки являются наиболее распространенным типом крепления трубопроводов в тяжелой промышленности. ASTM A193 — наиболее распространенная спецификация для шпилек. Легированная сталь B7 является наиболее распространенной шпилькой или болтом согласно ASTM A193, хотя существует множество других марок.
Также известные как непрерывный стержень или стержень с полной резьбой, они отличаются от продукта с головкой тем, что на каждом конце используются гайки. Подобно болтам A193 B7, шпильки чаще всего бывают гладкими, и Xylan® приобретает все большую популярность. А193 также охватывает множество других материалов, которые подробно описаны по ссылке ниже. Они соединены с тяжелыми шестигранными гайками A194.
Шайбы, которые редко поставляются с креплениями трубопроводной системы, чаще используются на шпильках, чем на болтах с головкой. Шайбы F436 и USS являются наиболее распространенными шайбами.
Более подробную информацию о шпильках можно найти здесь.
Болтовое крепление » Мир инженерии трубопроводов
Реклама
Болты являются наиболее используемыми крепежными материалами для труб в стальных трубопроводах. Они могут быть без головки, т. е. шпильки, или с шестигранной головкой, т. е. болты. Они могут быть как с полной, так и с частичной резьбой.
Теги : #Piping_Engineering #Piping_Fitings #Bolting
Материалы для трубопроводов – Болтовое крепление
Согласно ASME B16.
5, для соединения можно использовать болты с квадратной головкой или шпильки.
Шпильки и болты
Кроме того, шпильки предпочтительнее болтов из-за простоты вставки во время сборки. В таких местах, как соединение двух клапанов вместе болтами, может не хватить зазора для вставки болтов из-за формы корпуса клапана, и использование шпилек является единственным возможным решением.
Резьба
Болты и шпильки поставляются с полной или частичной резьбой. Структура с полной резьбой обеспечивает равномерное распределение удлинения при затяжке болтов и предотвращает концентрацию напряжений, которые существуют в заготовке с частичной резьбой из-за различных поперечных сечений.
Болты с шестигранной головкой с полной и частичной резьбой
Материал конструкции
Поскольку материал болтов не вступает в контакт с жидкостью, совместимость его материала с жидкостью не важна. Выбор материала болта определяется условиями эксплуатации, и расточительно указывать дорогие сплавы, когда полностью подходит материал из углеродистой стали.
Для болтового материала важно иметь хорошее растягивающее напряжение.
Для фланцев из углеродистой стали в технологических и ответственных условиях, включающих средние и умеренно высокие давления и температуры, болты/шпильки, соответствующие ASTM A193 Gr. B7 вместе с тяжелыми гайками с шестигранной головкой, соответствующими ASTM A194 Gr. Обычно используются 2H.
Для фланцев из низкотемпературной углеродистой стали , шпильки, соответствующие ASTM A320 Gr. L7 вместе с гайками, соответствующими ASTM A194 Gr. Обычно используется 4.
Прочность болтов
В соответствии с ASME B16.5 болтовые материалы делятся на три категории:
- Высокопрочный болт, Болты средней прочности
- и
- Болты низкой прочности.
Таблица 1B стандарта ASME B16.5 Содержит список материалов каждой из этих трех категорий.
Таблица 1B ASME B16.5
Высокопрочные болты
Материалы болтовых соединений с допустимыми напряжениями не менее, чем для ASTM A193 класса B7, относятся к высокопрочным болтам.
Материал со сравнимой прочностью можно использовать в соответствии с таблицей 1B.
Болты средней прочности
Материалы для болтов, указанные в таблице 1B как промежуточные по прочности, и другие болтовые соединения сопоставимой прочности могут использоваться в любом фланцевом соединении при условии, что пользователь подтверждает их способность посадить выбранную прокладку и поддерживать герметичность соединения в ожидаемых условиях эксплуатации. условия.
Низкопрочные болты
Материалы для болтов с установленным минимальным пределом текучести не более 30 тыс.фунтов на кв. дюйм перечислены в таблице 1B как низкопрочные. Эти и другие материалы сопоставимой прочности должны использоваться только в соединениях классов 150 и 300 и только с прокладками группы №. 1а. Фланцевые соединения с использованием болтов из углеродистой стали низкой прочности не должны использоваться при температуре выше 400°F или ниже -20°F.
Болты для пластиковых труб
Для всех фланцевых соединений пластиковых труб обычно допустимы болты/шпильки низкой прочности.
Для соединения пластиковых труб рекомендуется использовать шайбы.
Болты с шайбами.
Болты с покрытием для коррозионно-активных сред
Иногда в пластиковых трубопроводах, работающих с агрессивными жидкостями, рекомендуется, чтобы крепежные детали поставлялись с кадмиевым или гальваническим покрытием. Это делается для того, чтобы иметь коррозионную стойкость против разливов и т. д.
Болты с покрытием для агрессивных сред
Болты для чугунных фланцев
Для фланцевых соединений в системе трубопроводов, где один или оба фланца выполнены из чугуна, болты/шпильки соответствуют ASTM A307 Gr. B и гайки в соответствии с A194 Gr. 2 обычно используются. Также для некритических услуг трубопроводов из углеродистой стали с рейтингом ASME 150.
Стандарты размеров
- ASME B 18.2.1: Болты и винты с квадратной и шестигранной головкой – дюймовая серия.
- ДИН 976 Тип B : Шпильки
- DIN 934 : Шестигранные гайки
- ASME B 18.
