Крепление панелей пвх к металлическому профилю: Чем крепить пластиковые панели к металлическому профилю

основные способы монтажа своими руками

Дата: 15.12.2014

---

В умелых руках обшивка стен пластиковыми панелями напоминает сборку поделок из детского конструктора: те же приятные на ощупь детали, те же принципы крепления ПВХ панелей: либо при помощи клея на заранее подготовленную поверхность, либо при помощи болтов на заранее подготовленный каркас.

Но если присмотреться внимательней, у каждого метода их монтажа будут свои нюансы, обязательные к учёту.

Содержание

• Каркасный метод монтажа пластиковых панелей своими руками
• Монтаж обрешетки к стене
• Разметка каркаса для стеновых панелей
• Выведение каркаса на должный уровень
• Крепление направляющих внутри рамки каркаса
• Как крепить?
• Установка панелей ПВХ без обрешетки

Каркасный метод монтажа пластиковых панелей своими руками

Сущность данного метода состоит в креплении панелей своими руками на специальный каркас, именуемый обрешёткой. Его основная трудность – верно рассчитать верхний и нижний уровень обрешётки, которые должны идти строго параллельно друг другу: от этого зависит равномерное распределение направляющих, на которые впоследствии и будут крепиться ПВХ панели.

Обрешётку крепят тогда, когда стены нуждаются в выравнивании.

Однако это не значит, что при таком монтаже не нужна дополнительная подготовка. Последняя напрямую зависит от предназначения помещения.

В помещениях со стабильной температурой и влажностью – такими, как правило, являются жилые комнаты – достаточно обычного удаления со стен старого отслаивающего покрытия с помощью шпателя, тщательного осмотра на предмет обнаружения трещин, щелей и сколов и при необходимости заделки таковых шпаклёвкой или штукатуркой.

Если же в помещении температурные перепады и влажность – обычное явление (вспомним, к примеру, о ванных, кухнях, балконах), дополнительно потребуется проведение гидроизоляции стен.

Гидроизоляционный слой при помощи валика или малярной кисти наносится на заранее увлажнённые стены. А после его высыхания стены обрабатываются средством против плесени и грибка.

Чаще всего обрешётку делают либо деревянной, либо металлической.

Деревянные бруски не менее 20×20 мм в толщину стоят дешевле, однако они менее прочны и не подходят для помещений с высоким уровнем влажности. Поэтому перед применением их надо как следует высушивать (допустимая влажность дерева не должна превышать 12-15%) и обязательно обработать антисептиком для защиты от гниения и насекомых.

Металлический профиль дороже, но подходит для любых помещений, прочнее и долговечнее. При этом различают профиль UD, при помощи которого формируется контур обрешётки, и вставляемый в него профиль CD, служащий промежуточными элементами (направляющими).

Но вне зависимости материала пред её монтажом необходимо запастись:

• строительным уровнем и отвесом – для определения положения основных элементов обрешётки;
• дюбелями – для крепления её на стену;
• шурупами – для крепления её элементов между собой;
• рулеткой – для измерения расстояния между направляющими;
• материалом для подложек под направляющие – деревом или толстой фанерой;
• шуруповёртом и дрелью – для облегчения работы.

Для обрезки металлического профиля понадобятся ножницы по металлу. Для дополнительной работы с деревянными брусками – пилой со средними зубьями, стамеской, киянкой.

Монтаж обрешетки к стене

Установку обрешетки можно разделить на несколько этапов

Разметка каркаса для стеновых панелей

Начинается он с определения нижнего уровня, проходящего вдоль пола с таким расчётом, чтобы впоследствии на него можно было прикручивать плинтус. «Точкой отсчёта» при этом является наиболее выступающая часть стены: ориентируясь на неё, определяют расстояние, на которое обрешётка будет впоследствии отступать от стены.

Если речь идёт о деревянных брусьях, к данному расстоянию прибавляют ещё 2-3 мм, как скидку на возможные их неровности.

Затем идет определение уровня верхнего, проходящего вдоль задуманной высоты потолка, а далее – уровней боковых. Устанавливая верхний и нижний уровень необходимо воспользоваться строительным уровнем, а устанавливая боковые уровни – отвесом.

Выведение каркаса на должный уровень

Вообще все уровни крепятся к стенам не вплотную, а на прямые подвесы с соблюдением необходимого отступа. Внешние грани обрешётки должны располагаться на одном уровне, который можно регулировать либо стачиванием брусьев обрешётки, либо подложками.

Расстояние между шурупами, на которые крепится профиль, должно составлять 20-25 см – для деревянного и 15-25 см – для профиля металлического.

Крепление направляющих внутри рамки каркаса

Для начала ими охватываются все выступающие элементы стены, а также оконные и дверные проёмы.

Цель данного действия – надёжное закрепление краёв элементов обшивки по их границам. Затем монтируются промежуточные профили.

Устанавливая их, надо учесть, как будут крепиться ПВХ панели – горизонтально или вертикально: крепление их осуществляется перпендикулярно направляющим.

Деревянные бруски (для деревянной обрешётки) и профили CD (для металлической) вставляются в рамку каркаса и по краям закрепляются шурупами. Чтобы придать металлическому профилю дополнительную жёсткость, рекомендуется воспользоваться п-образными профилями – они прикручиваются к его направляющим, после того как профиль будет установлен и закреплён.

Естественно, при проведении данного типа работ не забывают пользоваться строительным уровнем. Но вот обрешетка готова. И самое время приступить к монтажу ПВХ панелей.

Как крепить?

Для этого необходимо запастись:

• пластиковыми панелями, которые перед началом работ должны «акклиматизироваться», пробыв в помещении, предназначенном для отделки, не менее суток;
• молдингами, то есть специальными профилями-уголками, обеспечивающими ровную стыковку;
• кляммерами – специальными скобами для крепления;
• строительным уровнем, помогающим максимально точно определить местоположение первой ПВХ-панели на обрешётке, служащей ориентиром для дальнейшего монтажа;
• специальным ножом или пилкой по металлу для обрезки панелей.

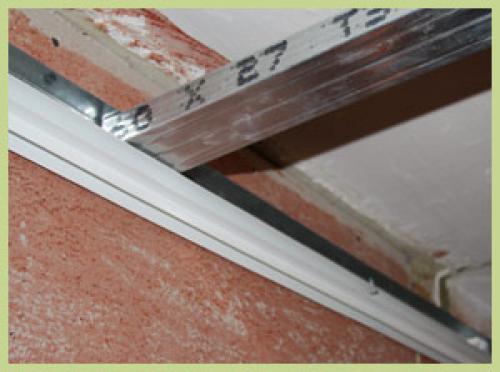

Монтаж ПВХ панелей на начинается с установки молдингов – внутренних и наружных: именно от них придётся отталкиваться в дальнейшем.

Первую панель устанавливают шипом в профиль, прикрепляя при помощи кляммеров к обрешётке. Вторая панель устанавливается в паз предыдущей и крепится аналогично. Таким образом доходят до конца стены.

Последняя обрезается с таким расчётом, чтобы её можно было установить до упора в финишный угол, при этом расстояние между её шипом и пазом предыдущей панели должно равняться 2-3 мм.

Обрезанный край вставляют в профиль, затем панель выдвигают и соединяют с предыдущей панелью.

Если необходимо скрыть молдинги, технология монтажа пластиковых стеновых панелей усложняется. Первая панель крепится строго в самом углу, следующая – вплотную к ней. На одной из угловых панелей удаляют шип, в результате на торце появляется паз.

Эту панель надвигают на скобы-крючки, установленные на втором профиле. Следующую угловую панель вставляют в стартовый профиль.

Установка панелей ПВХ без обрешетки

Сущность монтажа панелей без обрешетки состоит в приклеивании панелей непосредственно на стену. А основная его трудность – в подготовке стен, которые требуют тщательного выравнивания, и правильном подборе клеящего состава.

Первоначальная подготовка стен такая же, как при каркасном методе: старое покрытие удаляется, а щели заделываются. Идеально выровнять стену, конечно, трудно, однако допустимый размер перепадов, бугров и ям не должен превышать 5 мм, в противном случае возможны отклеивания либо повреждения пластика.

А с учётом того, что пыльная, грязная и жирная поверхность не способна обеспечить достаточное сцепление ни с одним клеем, возникает необходимость в качественной очистке стен: смывании побелки, очистки от жира моющими средствами, грунтовании.

Ассортимент же клея на современном рынке велик. Для монтажа пластиковых панелей своими руками прекрасно подходят универсальные средства типа Клейберита 636, Эмфиколя 34012А или Момента Кристалл, но лучше всего воспользоваться клеем, предназначенным именно для склеивания пластика. Хороший клей:

• после высыхания приобретает прозрачность и образует плёночный слой;
• не боится влаги, морозов и температурных перепадов;
• скрепляет поверхности на длительный период и быстро схватывается.

Для крепления панелей не следует использовать термоклей.

Он обеспечивает слишком жёсткую фиксацию и, «взаимодействуя» с пластиком, отличающимся немалым коэффициентом температурного расширения, лишает сделанные из него панели свободного хода, способствуя тем самым их отделению от стен.

Более надёжный нерасширяющийся полиуретановый герметик и жидкие гвозди – их достаточная пластичность не позволяет панели при температурных колебаниях отрываться от стены.

Приклеиваются панели ПВХ к стене так:

• берётся панель и с тыльной стороны протирается влажной тряпкой для очистки от пыли;
• на тыльную сторону точечным способом наносится клей, расстояние между каплями которого варьируется от 25 см до 35 см;
• затем панель прикладывается к стене.

Если при попытке приклеивания использовались жидкие гвозди, её лучше простукать и оторвать: данный вид клея требует обветривания в течение 5-7 минут – только тогда он приобретёт дополнительную жёсткость и не позволит панели после повторного её прижатия отстать от стены, пока она полностью не высохнет.

Формировать наружные и внутренние углы при бескаркасном монтаже ПВХ панелей по большей части не имеет смысла. Достаточно простой облицовки обычными пластмассовыми углами, в которых отсутствуют пазы для вставки панелей.

Их достаточно просто наклеить на прозрачный силикон, протерев влажной тряпочкой, чтобы убрать его излишки. Размер подобных вставок колеблется от 20 мм до 50 мм, в зависимости от кривизны углов. Если же требуется клеить ПВХ-панели вокруг розетки, место для розетки предварительно вырезается, а электричество – выключается.

На последнем этапе монтажа устанавливаются напольные и потолочные плинтусы, которые крепятся при помощи саморезов. Стыки между панелями обрабатываются монтажной пеной или прозрачным силиконовым герметиком (последний предпочтителен в помещениях с повышенной влажностью).

Последние материалы

Инструкция по монтажу стеновых панелей

Добрый день, этой статьей мы открываем цикл «Советы мастеру», который будет посвящен практическому применению нашей продукции и основным принципам монтажа. Постараемся, чтобы статьи в данном цикле выходили с периодичностью раз в неделю.

Данная статья посвещена монтажу стеновых панелей, которые становятся все более популярными, вследствие появления современных расцветок, которые могут удовлетворить самые смелые дизайнерские решения, надеемся статья будет полезна широкому круги читателей.

Порядок действий

Деревянные бруски или ПВХ-планки крепятся на отделываемую поверхность (дюбель-гвоздями или саморезами) перпендикулярно направлению монтажа панелей. Устанавливаются при помощи уровня или отвеса для формирования углов в 90 градусов и выравнивания поверхностей. Расстояние между ними на стене 40-50 см, на потолке 30-40 см.

• Сначала устанавливается фурнитура: завершающий элемент, внутренний или внешний угол.
• Если панели закрывают стену до потолка, прикрепите к верхнему бруску потолочный плинтус.
• Вставьте первую панель в паз элемента крепления узкой полкой. Убедитесь, что панель расположена идеально ровно по отношению к углу отделываемой поверхности с помощью уровня или отвеса.
• Закрепите к брускам широкую полку при помощи гвоздей, саморезов или металлических скоб.
• Плотно вставьте вторую панель узкой полкой в паз первой. Убедитесь, что между панелями нет зазоров. Закрепите одним из указанных способов.
• Последнюю панель нужно уменьшить продольно, со стороны широкой полки, относительно центра крепежного элемента на 6-8 мм . Сначала вставьте панель в паз крепежного элемента, затем плотно вставьте ее в паз предыдущей панели. В дополнительном креплении она не нуждается.
• Если вы хотите скомбинировать цвета, применяйте соединительный элемент для стыковки.
• Для монтажа навесных элементов на поверхность, отделанную панелями, устанавливайте дополнительную обрешетку в местах их крепления.
• В конце монтажа прикрепите напольный плинтус к нижнему бруску.

Универсальный угол нужен для оформления соединений панелей на внутренних и внешних углах стены в цвет панелям.

Чтобы закрыть стыки на внешних или внутренних углах стены, просто согните универсальный угол в нужную сторону. Затем приклейте его на «жидкие гвозди», герметик или универсальный клей. Чтобы скомбинировать на одной стене два цвета, приклейте угол так, чтобы он закрывал примыкание «разноцветных» панелей.

Крепление панелей к стене

Если стены ровные и помещение сухое, можно обойтись без обрешетки, и монтировать панели напрямую на стены.

Если стены неровные и/или в помещении высокая влажность, нужно монтировать панели на обрешетку. Варианты обрешетки: деревянные бруски, ПВХ-планки, металлический каркас.

а) Крепление на винты


б) Крепление на скобы


 в) Приклеивание


Крепление панелей к потолку

если потолок ровный и помещение сухое, можно обойтись без обрешетки	если потолок неровный, в помещении высокая влажность — необходима обрешетка	опустив потолок на 10-15 см, можно сделать дополнительную изоляцию	панели удобно устанавливать светильники

Способ (ноу-хау)

Вместо деревянных брусков Вы крепите к стене пластиковые рейки и защелкиваете в них специальную клипсу

Планка для монтажа панелей
Длина, см	Ширина,см	Штук/уп.
3000	3	50

Клипса для монтажной планки
Длина, см	Ширина,см	Штук/уп.
2,5	2,3	100

 Преимущества

• позволяет осуществлять быстрый монтаж, прищелкивая скобами панели к рейке
• не боится сырости, исключает образование плесени и грибков
• исключает коробление
• универсальность применения (монтаж панелей ПВХ и МДФ)
• возможность демонтажа панелей без их повреждения
• монтаж не требует использования дополнительных инструментов

И самое главное — Вы существенно выигрываете по цене

1. Прикрепите рейку к основанию	2. Рейки крепятся параллельно на расстоянии 30-50 см	3. Прищелкните угловой профиль, нажав на скобу
4. Так выглядит угловой профиль, закрепленный скобами	5. Вставив панель в угловой профиль, прищелкните скобой её язычок к монтажной рейке. Следующую панель вставьте в предыдущую и также прищелкните её	6. Монтажная планка может быть обрезана на требуемую длину при использовании пилы с мелкими зубьями

Используя планки и клипсы квалифицированный мастер сможет выложить стены панелями с производительностью примерно 5 м²/час
