Крепление к гипсокартону. Немного испытаний крепления на прочность

Для монтажа чего-либо на стенах или потолках из гипсокартона существуют разные варианты крепежа. Но на Али, я наткнулся на такой, какого конкретно у нас в продаже не встречал. Решил заказать на попробовать. Стоящая вещь или нет, выясним в ходе небольших испытаний.

Причём, если забить в поиске крепёж на гипсокартон, то можно найти например такую картину

То есть у нас он тоже существует, и явно не только на картинке. Но я лично в живую ни разу не встречал. Ни в магазинах, ни на строящихся объектах. Хотя и специально не искал.

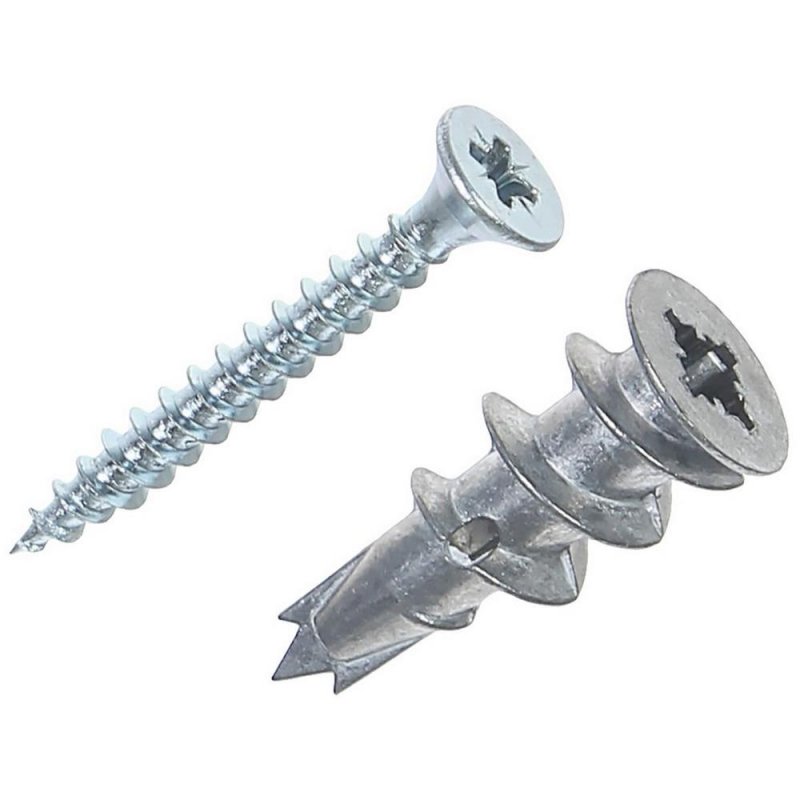

Самое распространённое что я обычно вижу, это так называемые «улитки» и «бабочки»

«Бабочки» бывают как пластиковые так и металлические. И с разным количеством крыльев. Для монтажа «бабочки» нужно сверлить отверстие (обычно 8 мм).
«Улитки» тоже бывают и пластиковые, и металлические. Различаются они ещё и способом монтажа. Есть «улитки» самонарезные, со сверлом на конце. Такую «улитку» можно закрутить в гипсокартон используя отвёртку или шуруповёрт. Есть «улитки» без сверла на конце, и такую «улитку» можно также закрутить отвёрткой в заранее просверленное отверстие. Но правильно закручивать используя специальную насадку, которая сверлит и закручивает «улитку»

Такие насадки обычно идут в коробке вместе с «улитками».
В случае обозреваемого крепежа, можно сказать что это тоже некая разновидность металлической «бабочки». Из-за раскрытых крыльев. Хотя по такому же принципу работают и пластиковые дюбеля по гипсокартону.
Чем же сабж действительно сильно отличается от других вариантов крепежа, так это то, что его просто забивают в гипсокартон молотком. Хорошо это или плохо, я не знаю. С одной стороны не нужно ничего сверлить или крутить, с другой под рукой нужно иметь молоток. Хотя, если руки прямые, можно забить и рукояткой отвёртки.

Вернёмся к нашему крепежу.

Он представляет из себя клиновидную двухслойную пластинку, длиной 30 мм и шириной 11 мм, которая раскрывается при закручивании в неё шурупа.

Крепёж комплектуется саморезами длиной 30 мм под биту PZ2

Для примера закрепим три вида крепежа в кусок ГКЛ

Диаметр шляпки у обозреваемого крепежа около 11 мм. Это плюс по сравнению с «улитками» и «бабочками», у которых диаметр шляпки 14-16 мм. В каких случаях это может быть важно…
Например если крепить на ГКЛ небольшой кронштейн, у которого крепёжные отверстия расположены близко к краям.
Соответственно чем больше шляпка крепежа, тем больше она будет выглядывать из-под пятки кронштейна.

Вот например, повидавшая жизнь, пятка от кронштейна для видеокамеры

Вот так будет выглядеть если мы её закрепим на улитки

Вот так на бабочки

И вот так на обозреваемый крепёж

Его практически не видно. Это неплохо.

Но это мы всё проделываем на однослойном листу гипсокартона. Но я часто встречаю стены сделанные из двух слоёв ГКЛ. И вот в такую стену «бабочку» уже по-хорошему не поставишь. Потому что конструкция «бабочки» предусматривает, что она полноценно раскроет свои крылья только за одним слоем ГКЛ. Возможно есть «бабочки» такие же, но удлинённые, но я их не встречал. Металлические кстати есть. Только другой конструкции и с резьбовыми винтами. Для «улиток» же и обозреваемого крепежа двухслойный ГКЛ не проблема.

Обычно, если используется подобный крепёж, то крепить предполагается что-то тяжёлое, либо что-то, на что будет приходиться постоянная или периодическая нагрузка. Никто не будет крепить например короб ПВХ на подобные крепежи. Его вполне можно прикрутить просто саморезами.

Отсюда возникает вопрос, а хорошо ли держит нагрузку данный крепёж. Давайте проверим.
В качестве поверхности для испытания я собрал небольшую площадку из двух слоёв ГКЛ, укреплённых по периметру металлическими профилями

Туда же я забил три крепежа

Почему три? Потому что два я хочу проверить на продольную нагрузку (ну типа это стена), и один на отрыв (типа это потолок).
Почему два крепежа при имитации стены?
Потому что крепёж плоский. Его можно забить в стену вертикально, а можно горизонтально. Думается мне, что при вертикальном размещении крепежа, он будет менее устойчив к нагрузкам. Ну типа он плоский, и как нож может под нагрузкой начать продавливать ГКЛ и в результате вывалится из него.

Получившуюся конструкцию, я закрепил на лестнице и разместил её вертикально

Возникает вопрос чем нагружать всё это дело. Обычно, в подобных обзорах, я прибегаю к использованию воды. Во-первых, её легко взвесить не имея весов, по объёму. Во-вторых, воду легко достать. Я достал, ну как достал — купил, 12 литров в 6-литровых бутылях

Конечно лучше бы использовать как в прошлогоднем обзоре 19-литровые бутыли. Но, во-первых, я сейчас не дома и бутылей таких нет, а во-вторых, я помню разбитую в ходе обзора бутыль и залитый водой балкон))))

Далее я сделал импровизированные крючки и закрепил их в наши крепежи

Сперва испытаем крепёж, забитый горизонтально. Вешаем на него бутыль

Бутыль провисела несколько минут и ничего не произошло. Добавляем вторую

Результата ноль. Хорошо, вешаем на крепёж забитый вертикально сразу две бутыли

Результат тоже нулевой. Ну как нулевой. На самом то деле он очень даже положительный. Один крепёж гарантированно выдерживает 12 кг веса, при настенном креплении. Это отличный результат. Но, все же, вы же хотели бы чтобы эти бутыли грохнулись)) Признаюсь, я лично хотел. Даже настроился видео для гифки записать. Но не судьба. Зато крепёж хороший. Я думал будет хуже.

Я, если честно, был уверен, что горизонтальный крепёж выдержит, а вертикально забитый нет. На самом деле, 12 кг нагрузки не оказали никакого воздействия на крепежи. Они выглядели точно так же как и до испытаний

С настенным креплением разобрались. Я думаю выдерживает оно намного больше чем 12 литров воды. Но что же будет если представить что это потолочное крепление. И нагрузить крепежи на отрыв. Давайте проверим. Для этого я использовал ту же лестницу, только расположил её горизонтально. Предварительно я сделал другой крючок и закрепил его в крепеже. Использовал тот же крепёж, который и испытывался до этого, потому что он расположен в середине конструкции. И подвесил первую бутыль

В итоге не произошло ровным счётом ничего. Далее я повесил вторую бутыль

Постоял, подождал, плюнул на это дело и оставил бутыли так висеть на 20 с небольшим часов. За это время не произошло ничего. Крепёж и не думал вырываться из ГКЛ. Выглядело всё так же как и в предыдущий день

Сняв бутыли и открутив крючок, я убедился, что крепёж не сдвинулся с места

Раз уж проверили китайский крепёж, давайте то же самое проделаем и с «улиткой». Закручиваем её в ГКЛ

Прикручиваем крючок

И вывешиваем сразу две бутыли

Бутыли так провисели 9 часов, и как вы уже могли догадаться ничего критического не произошло. «Улитка» тоже выдержала эту нагрузку

Но это два слоя ГКЛ.

На потолке же обычно один слой. Для чистоты эксперимента нужно провести испытание на одном слое. Сказано — сделано. Снимаем один слой, забиваем крепёж, крепим к нему крючок и подвешиваем обе бутыли

Так бутыли провисели 17 часов и опять ничего не произошло. Они не оторвались. Я уже больше начал беспокоиться за ручки бутылей. Они в местах изгиба побелели и стали выглядеть не очень надёжно.
В принципе можно было бы купить ещё воды, но я не вижу в этом смысла. Не известно сколько мне ещё понадобится бегать за ней в магазин, а мне ещё эту нужно как-то выпить))

В идеале, нужно было бы проверять на отрыв эти крепежи при помощи подвесных весов и талрепа. Тогда можно было бы выяснить точную нагрузку, при которой не выдержит крепёж. Хотя если разобраться, то по факту не выдержит не крепёж, а гипсокартон. И показатель этот будет больше зависеть от качества гипсокартона. Кстати в обзоре гипсокартон не лучшего качества.
Ну и правды ради, если один крепёж выдерживает 12 кг, то четыре будут гарантированно выдерживать 48 кг нагрузки.

Вряд ли кто-то будет подвешивать на потолок из гипсокартона пол центнера.

Под конец обзора давайте посмотрим как все эти крепежи извлекаются из ГКЛ. «Бабочку» достать обычно проблематично. Потому что за шуруп её не потянешь, а так зацепиться особо не за что. Если вдруг понадобилось её извлечь, можно закрутить в начало «бабочки» шуруп большего диаметра и вытащить за него. «Улитка» демонтируется очень просто. Так же как и монтируется, только наоборот. Её можно просто выкрутить

Обозреваемый крепёж тоже легко достать. Нужно слегка от руки закрутить в него шуруп и вытащить плоскогубцами

Кстати этот крепёж оставляет меньше всего повреждений на ГКЛ. Это на случай если что-то нужно перевесить, то проще будет заделывать повреждение.

В итоге могу отметить, что крепёж довольно хороший и по качеству исполнения и по своей надёжности. Легко и быстро монтируется, шляпка опять же маленькая. Ещё из плюсов, наверное можно отметить то, что этот крепёж вполне можно использовать не только в ГКЛ, но и в ПГС.

Хотя я не пробовал, но проблем не вижу. Должно нормально держаться.
Есть только один большой минус у него — это цена. Он стоит в разы дороже чем «улитки» и «бабочки». Но это на Али, возможно у нас он стоит дешевле.

Всем спасибо за внимание.

Крепеж для крепления гипсокартона к потолку. Виды, применение

Такой отделочный материал, как гипсокартон, предоставляет возможность получить ровную поверхность потолочного перекрытия. А если принять во внимание соотношение Стоимость/Эксплуатационные Качества, то окажется, что он– наиболее экономичный из себе подобных. Ведь одним только выравниванием его функционал не ограничивается. Обшивка потолка гипсокартоном позволяет спрятать элементы различных инженерно-технических систем. Кроме того, с использованием этого материала возможно создание многоуровневых сложных конструкций. А в пространстве между потолочным перекрытием и ГКЛ (здесь и далее – Гипсокартонный Лист) опытные домашние мастера при необходимости размещают утеплитель, плиты звукоизоляции и даже элементы подсветки.

Однако, чтобы конструкция характеризовалась прочностью и служила продолжительное время, нужно, прежде всего, правильно создать каркас для крепления этого материала к потолку. Обо всем этом и поговорим.

Способы крепления

Сегодня существуют 3 метода крепления ГКЛ к потолку.

С использованием специального клеящего состава. К такому варианту прибегают в случае крайней нежелательности снижения высоты потолка. Однако он сопряжен с существенными трудностями: среднее время схватывания клея – где-то около двадцати минут. Удерживать материал руками в течение этого времени просто невозможно. Поэтому для фиксации ГКЛ нужно заранее позаботиться о специальных своего рода мачтах. Еще один минус этого способа крепления гипсокартона к потолочному перекрытию – невозможность прокладки под этим материалом электропроводки, не говоря уже о других инженерно-технических коммуникациях. Кроме того, не повышается уровень тепло- и звукоизолирующих характеристик самого жилого помещения ввиду отсутствия воздушного зазора между ГКЛ и обрабатываемой поверхностью. В основном, клеевое крепление гипсокартона практикуется при необходимости выравнивания несущих стен.
Формирование деревянной обрешетки (см. рис.).

Недостатки у этого способа тоже имеются. В частности, брусья сторона сечения которых превышает 40,0 миллиметров, активно повреждают представители отряда перепончатокрылых – муравьи и иные насекомые-вредители. А горючесть дерева требует обработки изготовленной из него обрешетки специальной пропиткой. Однако срок действия большинства антипиренов ограничен четырьмя годами.
Лучший вариант – создать каркас для фиксации ГКЛ из металлопрофиля. Основные преимущества этого способа такие: износостойкость в сочетании с долговечностью; огне- и влагостойкость; прочность металла обусловливает надежность конструкции; несложность монтажа.

Даже такой недостаток, как высокий уровень звукопроводимости нивелируется размещением между потолком и ГКЛ звукоизолирующих плит, например, базальтовых, или минеральной ваты.

Как показывает практика, чтобы собрать каркас из металлопрофиля достаточно иметь лишь минимальные строительные навыки и определенный набор инструментов. Но обязательным предварительным этапом является тщательный расчет требуемого материала, а также вспомогательных деталей – в их число входят соединители, т.н. «крабы» и элементы, называемые подвесами.

Виды обрешетки под ГКЛ на потолок

Каркасы из металла, служащие для обеспечения крепления листов гипсокартона, к потолку бывают двух типов.

Ячеистой структуры. Несущие профили формируют своего рода решетку. Такая конструкция применяется чаще всего.
Поперечной структуры. Отличается расположением металлопрофилей – исключительно в одном направлении. Гипсокартонные листы закрепляются на каркасе не вдоль, а поперек. Применяют обрешетку данного типа, преимущественно, опытные домашние мастера.

Встречаются каркасы как одноуровневые, так и многоуровневые. Потолки, имеющие два и больше ярусов, характеризуются сложностью расчета и установки. Поэтому для создания проекта подобной конструкции целесообразно будет прибегнуть к недешевым услугам дизайнера-профессионала. Но необычный, нестандартный внешний вид с лихвой компенсирует произведенные затраты.

Этапы крепления ГКЛ к потолку

Формирование гипсокартонной обшивки потолочного перекрытия – процесс, включающий ряд этапов. Рассмотрим каждый из них более подробно.

С чего начать

В первую очередь нужно позаботиться о наличии инструмента. Домашнему мастеру понадобятся:

малярный (отбивочный или трассирующий) шнур;
шуруповерт либо нетяжелая дрель для вкручивания самонарезающих шурупов;
уровень. Можно обойтись и водяным. Но лучше использовать лазерный уровень;
болгарка, служащая для нарезания металлопрофиля требуемого размера;
дрель, оснащенная механизмом, предназначенным для ударного сверления, либо бытовой перфоратор.

Создание эскиза

После подготовки инструмента, прежде чем отправиться в магазин, торгующий стройматериалами, нужно создать подробную схему каркаса из металлопрофилей для ГКЛ. На ней должны быть указаны точки крепления его элементов к потолочному перекрытию. Также на эскизе нужно отобразить места под светильники и каналы, по которым предстоит протянуть провода для акустических колонок, электрические силовые кабели и жгут домашней локальной сети. Кроме того, необходимо предусмотреть вариант реализации тепло- и шумоизоляции.

Чтобы сформировать каркас под ГКЛ для потолка, понадобятся направляющий профиль (обозначение ПH), профиль несущий (ПП), а также вышеуказанные вспомогательные детали – подвесы и соединители специфической конфигурации – крабы. С помощью последних осуществляется сопряжение реек, размещенных в продольном и поперечном направлении относительно центральной оси симметрии обрешетки. При расчете требуемого количества ГКЛ и сопутствующих компонентов/материалов, в качестве исходных данных служат периметр обшиваемого помещения и его площадь.

Шаг разметки мест установки подвесов – 60,0 сантиметров. Для придания многоярусному потолку требуемой надежности, его конструкцию упрочняют посредством вертикальных стоек, а также размещаемых в углах перемычек. Общее количество элементов каждого из этих видов одинаково.

Упрощенный чертеж и сводная таблица

При создании упрощенного чертежа конструкции каркаса, применение компьютерного специализированного программного обеспечения (например, AutoCAD) вовсе не обязательно. Достаточно, чтобы изображение элементов было понятно самому домашнему мастеру. Если проектом предусмотрено два яруса, для каждого из них можно использовать разные цвета с поясняющими сносками. В случае большего количества уровней, все они прорисовываются отдельно.

После формирования упрощенного чертежа, данные о применяемых основных и вспомогательных элементах заносятся в таблицу. В нее же следует добавить сведения, касающиеся:

дюбелей, с помощью которых конструкция будет крепиться к потолочному перекрытию;
сверл под эти дюбели либо самонарезающих шурупов;
саморезов, посредством которых осуществляется крепление профиля к подвесам и соединительным крабам;
круга отрезного (можно униврсального) для имеющейся в распоряжении болгарки.

Также нужно помнить о необходимости приобретения защитных очков и маркера для нанесения на профиль разметки. Покупать крепежные детали следует с 10-процентным запасом.

Подготовительные работы

Проводить подготовительные работы следует с особой точностью, поскольку от них зависит качество создаваемой конструкции.

Сначала размечается линия монтажа направляющего профиля. Делать это нужно с учетом необходимого расстояния между ГКЛ и потолочным перекрытием. Так, если планируется:

спрятать под гипсокартоном только электропроводку, достаточно опустить каркас на 3-5 сантиметров;
установить встроенные осветительные приборы, потребуется обеспечить свободное пространство, высотой сантиметров от 8 до 10;
сокрыть элементы вентиляционной системы, каркас должен быть опущен на 10 см-12 см.

Точки, нанесенные на стену, соединяются строго горизонтальной линией. Для обеспечения этого требования необходимо применять трассирующий шнур (мелованную нить) и уровень.

Затем размечаются линии установки направляющего профиля – в результате на поверхности потолочного перекрытия должна быть сформирована сетка. Потом нужно отметить на потолке, а также вдоль несущих стен места под установку дюбелей либо саморезов.

Сверление отверстий

Для создания гнезд в потолочном перекрытии и стене под направляющий профиль (обозначение UD) и подвесы используется ударная электродрель либо перфоратор. При этом:

инструмент необходимо держать так, чтобы сверло или бур, соответственно, были перпендикулярны по отношению к обрабатываемой поверхности;
выполнять данную процедуру следует, убедившись в отсутствии в местах будущего сверления/бурения электропроводки.

Закрепление профиля направляющего

Сначала фиксируются вертикальные подвесы. Ориентиром для выполнения данной процедуры служат подготовленные по эскизу линии размещения несущего профиля. Расстояние/шаг между соседними подвесами порядка 50,0-60,0 сантиметров. Удаленность от стены первого такого элемента и последнего – 30,0 сантиметров.

Работа с направляющим профилем предусматривает предварительную поклейку на его внешнюю сторону уплотнительной ленты. Это обусловит улучшение тепло- и звукоизоляционных характеристик конструкции обшивки там, где она будет примыкать к несущей стене.

Направляющим служит профиль типа UD. Крепить его нужно на каждом ярусе конструкции по всему периметру рабочего помещения. Расчет требуемого погонного метража (обозначение L_пог.) проводится по такой формуле:

L_пог.= М×S, где

М – количество у формируемого каркаса уровней;

S – периметр обшиваемого помещения.

Шаг крепления с использованием дюбеля обычно такой: 30,0 см. Удаленность первой точки фиксации направляющего металлопрофиля от ближайшего угла – 10,0 см.

Формирование обрешетки и крепление ГКЛ

Несущий профиль (тип СD) заводится/вставляется в направляющий с соблюдением шага в 60,0 см по всей ширине рабочего помещения. Удаленность от стены крайних таких элементов, то есть, первого и, соответственно, последнего – 10 сантиметров. Крепление перемычек (поперечных профилей) осуществляется с шагом 60,0 см с учетом размещения планируемых осветительных приборов. Размеры несущего профиля – на 5,0 мм меньше расстояния между соседними профилями направляющими.

Следующий этап – крепление подвесов с помощью самонарезающих шурупов с последующей фиксацией направляющих профилей. Наращивание их длины осуществляется посредством крабов либо специальных удлинителей.

Для полного понимания того, как формируется обрешетка на потолке достаточно изучить размещенный выше рисунок.

Заключительный этап – собственно крепление гипсокартона к каркасу. Цельные ГКЛ монтируются в перпендикулярном направлении относительно продольной оси профилей направляющих. Крепление осуществляется с помощью самонарезающих шурупов. Их головки должны быть утоплены в материале где-то на миллиметра 2-3. Стыковка листов производится по середине профилей направляющих.

Полезные советы

Чтобы к качеству гипсокартонной обшивки не возникали нарекания, стоит прислушаться к рекомендациям профессионалов.

Линии с плавными изгибами выполняются с использованием специального арочного профиля, отличающегося наличием разрезов на стенках. Но быть несущим он не может. Данный фактор вносит определенные требования к созданию конструкции. В частности, в местах, где профили арочный и несущий соединяются, следует устанавливать дополнительные подвесы.
Крепление ГКЛ на сформированный каркас нужно начинать от оконного проема помещения.
В реальной жизни могут встречаться значительные отклонения формообразующих помещение линий от установленных строительными нормами. Проявляется это в том, что углы между соседними стенами либо между стенами рабочего помещения и потолком не равны 90°, потолочное перекрытие лежит не в одной горизонтальной плоскости и т.д. В случае, когда высота потолка «скачет», применять следует подвесы, подвергаемые регулировке посредством резьбы.
Использование лазерного уровня существенно ускоряет процедуру разметки. В случае отсутствия, его можно взять в аренду – то есть напрокат. Затраты окупят сэкономленное время и удовольствие, полученное от работы с высокотехнологичным профессиональным оборудованием.

Заключение

При четком следовании инструкции создание гипсокартонного потолка под силу даже людям, имеющим лишь начальные строительные навыки. В результате будет достигнуто высокое качество работ и значительная минимизация затрат.
