80 фото способов укладки и основы электромонтажа
Если вам необходимо организовать какие-либо строительные работы, тогда не стоит беспокоиться о выборе, подходящих материалов или инструментов, поскольку современный рынок наполнен всем необходимым для такой цели. Это касается и крепежных элементов для различных проводов, образующих схему электрической проводки.
Но не все знают, какой крепеж для проводов лучше, и мы постараемся помочь в этом разобраться любителям самостоятельного выполнения различных монтажных работ. Хотя, более, продвинутым мастерам тоже будет интересно ознакомиться с некоторыми способами создания качественного закрепления проводов.
Теперь разберемся, как выгодно проложить и закрепить электрические провода в помещении, чтобы можно было легко создать штукатурку стен, заделать, использованные штробы без помех со стороны коммуникаций.
Для этого необходимо запомнить лишь два правила:
- Необходимо прокладывать провода в оптимальных местах помещения, чтобы к ним был доступ и они не мешали проводить любые строительные работы;
- Потребуются качественные крепления для различных видов проводки, чтобы обеспечить длительность эксплуатации созданных коммуникаций.
Далее рассмотрим различные виды крепежных элементов, обеспечивающих долговечную проводку в любом помещении. Монтажный процесс, может, показаться очень простым, и это действительно – так! Но только в том случае, когда все делается правильно на основе знаний об электрике.
Вам стоит посмотреть на фото крепежа проводов, чтобы ориентироваться в их внешнем виде, поскольку это сведет к минимуму возможность ошибочного приобретения не того крепежного элемента.
Дело в том, что многие из них очень похожи, но предназначены для различных целей. И они могут не подойти для задуманного варианта проводки, если предназначены не для этого варианта.
Какие крепежи можно использовать для электрической проводки?
Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:
Дюбель-хомуты
Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.
Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.
Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.
Но фиксация не отличается слишком большой надежностью, поскольку у этого крепежного элемента нет распорной части. Из-за этого для проводки на потолке такие виды не используются.
А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.
Чем отличается:
- Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
- За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.
Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки.
Установочная площадка
Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена
Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.
Важно: Если будет использоваться на улице необходимо убедиться в наличии защиты от воздействия ультрафиолета. Об этом будет написано в инструкции к изделию.
Чем отличаются крепежные элементы для открытого монтажа?
Они применяются после созданного ремонта, если электрика не была проведена до его завершения.
Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:
Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.
После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.
Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто.
Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.
Фото крепежа проводов
Также рекомендуем посетить:
Post Views: Статистика просмотров 888
Чем крепить провод в штробе
Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению.
Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.
Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.
Алебастр
Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован.
Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.
Дюбель-хомуты
Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.
Дюбель-стяжки
Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами.
Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.
Кабельные стяжки под дюбель
Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы
Пластиковый дюбель под стяжку
Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида.
Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.
Алюминиевые пластины
Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.
Способы крепления Обновлено: 07.12.2020 13:26:44
Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/chem-krepit-provod-v-shtrobe/
Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68
 org/PropertyValue»> Вес, кг 0,284 org/PropertyValue»> Диаметр гвоздя, мм 2Параметры упакованного товара Единица товара: Штука Длина, мм: 150 Произведено
Указанная информация не является публичной офертой Отзывы о крепеже для круглого провода Rusconnect KO 9 мм 174600Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0. В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСорочинскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 639957427978516,37.75820541381836]» data-short-name=»м. Алма-Атинская» data-all-goods-available=»0″> м.Алма-Атинская,ул. Борисовские пруды, д. 26 пн. – вс.: 10:00 – 20:00 В корзину 88150405883789,37.60247039794922]» data-short-name=»м. Бибирево» data-all-goods-available=»0″> м.Бибирево,ул. Бибиревская, д. 10к2 пн. – вс.: 9:00 – 20:00 В корзину 78233337402344,37.7138786315918]» data-short-name=»м. Семеновская» data-all-goods-available=»0″> м.Семеновская,пер. Семеновский, д. 18 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину Тушинская» data-all-goods-available=»0″> м.Тушинская,ш. Волоколамское, д. 92к2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 20″ data-all-goods-available=»0″>г. Балашиха, микрорайон ЦОВБ, д. 20 пн. – пт.: 9:00 – 20:00 сб. – вс.: 9:00 – 18:00 В корзину 6″ data-all-goods-available=»0″>г. Видное, ул. Березовая, д. 6 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 75136947631836,37.998016357421875]» data-short-name=»ул. Октябрьская, д. 33″ data-all-goods-available=»0″>г. Железнодорожный, ул. Октябрьская, д. 33 пн. – вс.: 9:00 – 20:00 В корзину 92055892944336,37.83745574951172]» data-short-name=»проспект Королева, д. 6Г» data-all-goods-available=»0″>г. Королев, проспект Королева, д. 6Г пн. – вс.: 9:00 – 20:00 В корзину Пушкина, д. 125″ data-all-goods-available=»0″>г. Луховицы, ул. Пушкина, д. 125 пн. – вс.: 10:00 – 22:00 В корзину 32А» data-all-goods-available=»0″>г. Московский, 1-й микрорайон, д. 32А пн. – сб.: 10:00 – 20:00 вс.: 10:00 – 19:00 В корзину 933841705322266,37.449928283691406]» data-short-name=»ул. Ворошилова, д. 241″ data-all-goods-available=»0″>г. Серпухов, ул. Ворошилова, д. 241 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину Горького, д. 26″ data-all-goods-available=»0″>г. Ступино, улица Горького, д. 26 пн. – вс.: 10:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты. ру.Гарантия производителяГарантия производителя не распространяется | Может понадобиться |
284 кг
Авиамоторная, 2-й Кабельный проезд, д. 1 По предзаказу на 22 мая, после 11:00 В корзину
25А По предзаказу на 22 мая, после 11:00 В корзину
47 По предзаказу на 22 мая, после 11:00 В корзину
МЦД D2 Павшино, г. Красногорск, Волоколамское шоссе, д. 3с1 По предзаказу на 22 мая, после 11:00 В корзину
Нагорная, Севастопольский проспект, д. 15к3 По предзаказу на 22 мая, после 11:00 В корзину
Ольховая, пос. Коммунарка, ул. Александры Монаховой, д. 5к2 По предзаказу на 22 мая, после 11:00 В корзину
Селигерская, Дмитровское шоссе, д. 85 По предзаказу на 22 мая, после 11:00 В корзину
74 По предзаказу на 22 мая, после 12:00 В корзину
Долгопрудный, проспект Пацаева, д. 15А По предзаказу на 22 мая, после 11:00 В корзину
Зеленоград, 12-й микрорайон, корпус 1215 По предзаказу на 22 мая, после 11:00 В корзину
Королев, проспект Королева, д. 6Г По предзаказу на 22 мая, после 11:00 В корзину
Мытищи, Новомытищинский пр-т, д. 12, корп. 1 По предзаказу на 22 мая, после 11:00 В корзину
23 По предзаказу на 22 мая, после 11:00 В корзину
Серпухов, ул. Ворошилова, д. 82 По предзаказу на 22 мая, после 11:00 В корзину
Чехов, Вишневый бульвар, д. 3-1 По предзаказу на 22 мая, после 11:00 В корзину
Варшавская,
Вешняковская, д. 20Г
Коломенская,
Лианозово,
Красногорск, Волоколамское шоссе, д. 3с1
Молодежная,
Нагорная,
Новопеределкино,
– пт.: 9:00 – 20:00
– вс.: 9:00 – 20:00
Долгопрудный, проспект Пацаева, д. 15А
Зеленоград, 12-й микрорайон, корпус 1215
: 9:00 – 20:00
Ногинск, ул. Рогожская, д. 65
76
: 9:00 – 20:00
7А
Шатура, проспект Ильича, д. 59советы по выбору при электромонтажных работах
Способы крепления кабеля
Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.
Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.
Содержание (Скрыть)
Открытый электромонтаж
Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы.
Давайте подробней рассмотрим каждое из приведенных материалов.
Кабель-каналы
Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.
Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!
Пластиковые трубы ПВХ и гофрированная трубка
Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.
Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.
Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).
Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.
Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).
При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы).
Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.
Клипсы и железные скобы
Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.
Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.
Пример крепления клипс к потолку для монтажа пяти труб или гофр.
- Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
- К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т. д.)
- Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
- Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.
д.)Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

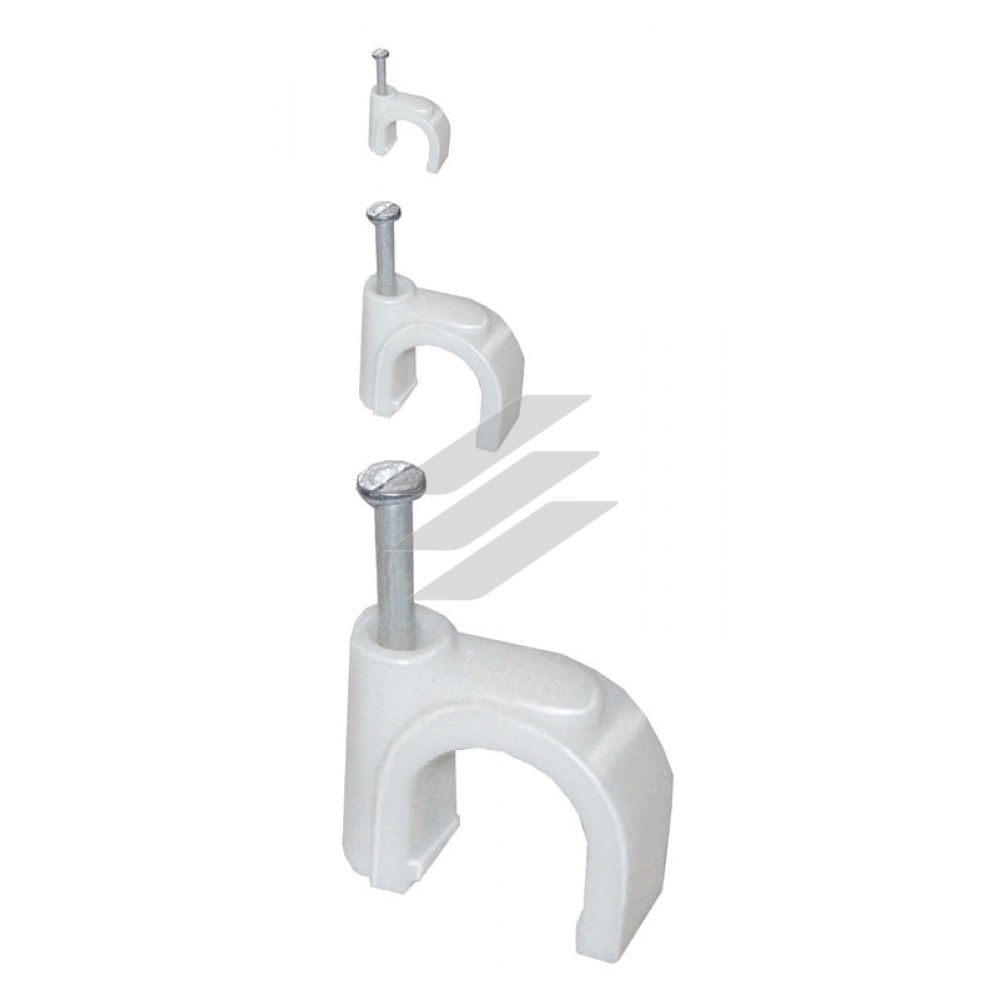

Гвоздевые скобы
Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.
Скрытый электромонтаж
Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится.
В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.
Дюбель-хомуты
Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.
Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.
| Диам. обхвата, мм | Диам. сверла, мм | Мин. глубина сверления |
| 5 – 10 | 6 | 35 |
| 11 – 18 | 6 | 40 |
| 19 – 25 | 6 | 45 |
Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без
- Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
- Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
- Возьмите дюбель-хомут размером 5-10
- Закрепите кабель к стене хомутом
Быстросохнущий раствор
К данному раствору относится строительный гипс, алебастр.
Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.
Способ крепления электропроводки в штробе алебастром:
- Подготовьте кабель необходимого сечения
- Замешайте немного раствора
- Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.
Самодельные скобы
Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.
Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:
- Нарежьте 2х жильный кабель по 7 сантиметров
- Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
- Вбейте в отверстия дюбель-пробки
- Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
- Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем
Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.
Спасибо за внимание!
Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.
Вам помогла данная статья?
Пожалуйста оцените статью:
- 5
- 4
- 3
- 2
- 1
Рейтинг: 4.7 из 5 (25 голосов)
Похожие Статьи:
Tweet Follow @twitterdev
streiderz.ru
Потолочный монтаж
При выполнении скрытого монтажа кабели прокладываются в штробы. Для крепления проводов в штробах можно использовать один из следующих методов:
- гипсовым или алебастровым раствором;
- дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;
- обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.
При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления.
Но, монтировать такие крепления на потолок неудобно.
В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.
Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.
Чем закрепить гофрированную трубу на стене?
Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.
При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене.
Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.
Разъёмное соединение
Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.
Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.
Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.
Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.
Неразъёмное соединение
Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.
Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы.
Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.
Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.
Как выбрать шаг крепления?
Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.
Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами.
Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.
Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.
Какие крепления выбрать?
Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика.
Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.
www.220.ru
Степлерные скобы
Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.
Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.
Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.
Предлагаем ознакомиться: Можно ли купаться в бане при температуре
Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны.
Покрытые краской или слоем цинка также прочные, но менее долговечны.
Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.
Прокладка провода в гофротрубе
Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.
Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.
Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)
Приобретение материала и подготовка к работе
Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром.
Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.
Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.
Нанесение разметки
Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).
рис. 1
Закрепление клипс
С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).
Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).
Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.
Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.
Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).
Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).
Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.
Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.
Протяжка кабеля и фиксация гофротрубы
После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.
Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.
Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.
Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.
Вдавите гофрированную трубу с кабелем в клипсы до упора.
Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.
Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.
Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.
interyerum.ru
Строительная смесь
Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.
Раствор гипса для крепления проводки
Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.
Читать также: Ручка на колун чертеж
Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа.
Но во многих случаях это бывает вполне оправдано.
гофрированные 20 мм, 16 мм, 25 мм
Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.
Крепеж клипса
Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.
На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки.
Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.
Что такое крепеж-клипса
Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.
Крепеж-клипсы могут закрепляться на таких поверхностях как:
- бетон;
- кирпичная кладка;
- пенобетон и железобетон;
- деревянные перекладины.
Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы.
Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.
Крепление пластиковой трубы
Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.
Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:
- ультрафиолетовое излучение;
- кислоты и алкалины;
- солевое воздействие.
Крепеж клипса
Может применяться для напольного, настенного, а также потолочного крепления трубы.
Разновидности и отличия
По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму.
Крепеж универсальный
Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов.
Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров. Именно от этой величины зависит использование данного строительного аксессуара.
Так, например, наиболее популярные размеры аксессуара:
- крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
- крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
- крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.
спайдерные системы креплений и СИП
Электрические коммуникации, проложенные снаружи здания, еще известны под названием «воздушные линии». При их создании используются СИПы. Расшифровать эту аббревиатуру можно как «самонесущие изолированные провода». Такие изделия обладают многожильной структурой, в которой каждая жила дополнительно изолирована. Но, помимо самого провода, конструкция СИП предполагает наличие несущих элементов, на которых закрепляется проводка.
Среди наиболее важных эксплуатационных качеств СИП необходимо отметить стойкость к разрывам.
Она достигается за счет того, что для дополнительной изоляции и защиты несущих жил при производстве применяется PE-X. Другое название этого материала – сшитый полиэтилен.
Подобный подход к изготовлению СИП позволяет добиться следующих эффектов:
- объект удастся стабильно снабжать электроэнергией;
- снижается опасность разрыва коммуникаций и коротких замыканий;
- увеличивается защищенность работников при организации линий электропередач;
- из-за того, что некоторые действия получается автоматизировать, уменьшается стоимость работ.
СИПы достаточно функциональны и безопасны
| Для определения необходимости обрабатывать стены водоотталкивающей жидкостью, пользуются специальным прибором — трубкой Карлстена. Есть в течение нескольких часов уровень воды в трубке падает, значит она впитывается фасадом. |
Существует несколько разновидностей СИП, к ним применимы разные требования
В стандарте перечислены основные виды СИП и специфика их исполнения.
ГОСТ касается проводов изолированного типа, применяемых в процессе устройства магистральных линий электроснабжения. Если опираться на этот стандарт, получится назвать следующие варианты СИП и требования к ним.
- СИП-1. В центре кабеля проходит нулевая жила без изоляции, на которую накручены токопроводящие жилы с изоляцией. Для изготовления несущей жилы используется высокопрочный алюминиевый сплав АВЕ. При создании изоляции применяется сшитый свето-стабилизированный полиэтилен.
- СИП-2. Отличие этого вида СИП в том, что внутри него расположена изолированная нулевая жила из АВЕ высокой прочности. Поверх нее накручены основные изолированные жилы. Изоляция выполнена из стойкого к УФ-излучению сшитого полиэтилена.
- СИП-4. От предыдущих типов отличается отсутствием несущей жилы. В СИП-4 нулевая и токопроводящая жилы скручены вместе. Для изоляции использован тот же самый полиэтилен со стойкостью к УФ-излучению.
В соответствии с ранее названным стандартом, СИП-4 может применяться только для ввода линии в здание и при электромонтажных работах на фасаде.
При этом допускается сечение провода 2×16,2×25, 4×16, 4×25. В свою очередь, СИП-1 и СИП-2 подходят для укладки высоковольтных линий напряжением 0,4 кВ. Но применение кабелей со стальным сердечником в структуре несущей жилы запрещено.
Арматура для монтажа СИП
Чтобы закрепить СИП на фасаде или другой поверхности, применяются различные приспособления, вместе называемые арматурой. Разнообразие вариантов использования арматуры довольно велико.
С помощью арматуры можно выполнять такие действия:
- закреплять СИП на вертикальных опорах или на фасаде здания;
- проводить разводку электрический линий;
- распределять кабели при подключении потребителей к сети;
- обеспечивать ввод кабелей в трансформаторные подстанции и переход с высоковольтной линии на СИП.
Для закрепления СИП на фасаде или другой поверхности, применяются различные приспособления, вместе называемые арматурой
Конкретный вид арматуры при прокладке линии определяется тем, какой вариант кабелей выбран.
Стоит рассмотреть основные типы крепежей и специфику их применения. Тогда станет понятно, на каком методе монтажа проводов остановиться в конкретном случае.
Какой крепеж используется для оптического кабеля
Чтобы провести монтаж оптического кабеля, следует остановиться на фасадном крепеже SF 10. Его основные характеристики состоят в следующем:
-
Фасадный крепеж SF 10 отлично подходит для монтажа оптического кабеля
изготавливается из диэлектрика – материала, не проводящего электричество; - не содержит компонентов, способных покрываться коррозией;
- используется совместно со стяжным ремешком, входящим в комплект;
- позволяет закрепить провод на расстоянии 10 мм от стены;
- подходит для монтажа кабелей диаметр которых составляет 8-25 мм.
Хотя крепеж SF 10 проявляет немало положительных качеств, для закрепления СИП-2 и СИП-4 его не используют. При монтаже таких проводов выбирают крепежи других типов, представленные ниже.
Какой крепеж используется для СИП
СИП с изолированной нулевой жилой можно закрепить с помощью крепежа SF 50
Закрепить СИП с изолированной нулевой жилой можно с помощью фасадных креплений SF 20, SF 50 и SF 60. Они подходят для размещения электрический линий по фасадам домов и внешним стенам сооружений нежилого назначения.
Среди наиболее важных особенностей крепежей подобного рода можно отметить:
- присутствует стяжной ремешок в комплекте;
- в качестве материала для изготовления использован диэлектрик;
- корпус из полиамида не боится механических нагрузок, хорошо защищен от коррозии, сохраняет целостность при эксплуатации в низкотемпературных условиях;
- может содержать в комплекте хомут, предназначенный для вторичного открытия; в этом случае на изделии присутствует пометка в виде буквы «D».
Для определения необходимости обрабатывать стены водоотталкивающей жидкостью, пользуются специальным прибором — трубкой Карлстена. Есть в течение нескольких часов уровень воды в трубке падает, значит она впитывается фасадом. |
Для качественного закрепления СИП необходимо придерживаться правильной технологии монтажа
Насколько качественно получится закрепить СИП, зависит от того, соблюдают ли работники рекомендованную технологию монтажа. Крепежи SF требуют особого подхода к установке, поэтому сначала необходимо выяснить, какие требования предъявляются к подобному мероприятию.
Специфика установки креплений SF собственными силами состоит в следующем.
-
Первым делом необходимо подготовить отверстия для дюбелей
Под дюбеля используемой арматуры предварительно подготавливаются отверстия. Их диаметр подбирается так, чтобы дюбеля могли входить плотно. - Для прикрепления СИП к арматуре применяются пластиковые кабельные ремешки. Они не боятся коррозии и не проводят электричество.
- При использовании SF 20 и 50 шаг крепления составляет около 80 см. Аналогом этих крепежных элементов является BRPF 6. Если необходимо установить крепеж SF 60, шаг можно сократить до 70 см.
Аналогом этих крепежных элементов является BRPF 6. Если необходимо установить крепеж SF 60, шаг можно сократить до 70 см. Особенности слайдерных систем крепления
Слайдерные системы крепления можно использовать при внутренних работах или при оформлении фасада постройки
Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.
С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.
Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.
Какой вывод можно сделать
Фасадные крепежи разнообразны по своему исполнению и функциям. Важно выбрать тот, который будет оптимально соответствовать стоящей задаче. При правильном монтаже он сможет показать себя лучшим образом.
Варианты арматуры для СИП-1
Рейтинг: 3 из 5 Голосов: 1 Просмотров: 112124Вконтакте
Мой мир
Одноклассники
Фэйсбук
Твиттер
Гугл+
Крепёж MAKRplast для круглого\плоского провода по низким ценам от производителя.
Крепёж для круглого и плоского провода MAKRplast с каленым и оцинкованным гвоздем тип KO и KP. Высочайшее качество изготовления и применяемых материалов. Простота использования, белый и черный цвет.
Характеристики:
— оптимальная форма этого крепления для провода позволяет надёжно удерживать любые провода на монтируемых поверхностях
— качественный материал клипсы отлично противостоит ультрафиолетовому излучению и кислотным средам
— предварительно вставленный, каленый оцинкованный гвоздь не подвержен коррозии и имеет эстетичный внешний вид
Материал:
Полиэтилен высокой плотности, оцинкованная сталь
Дюбель для клипс КО и КР
| Наименование | Арт | EAN | Диаметр | Шт |
| Дюбель КК для крепежа КО и КР под гвоздь | 176880 | 5599 | 5 мм | 200 |
Под круглый провод KO
Артикул | EAN | Диаметр провода, мм | Размер гвоздя, мм | Шт. | |
d | l | ||||
174000 | 5501 | 3 | 2 | 18 | 200 |
174100 | 5502 | 4 | 2 | 18 | 200 |
174200 | 5503 | 5 | 2 | 20 | 200 |
174300 | 5504 | 6 | 2 | 20 | 200 |
174400 | 5505 | 7 | 2 | 20 | 200 |
174500 | 5506 | 8 | 2 | 20 | 200 |
174600 | 5507 | 9 | 2 | 25 | 200 |
174700 | 5508 | 10 | 2 | 25 | 200 |
174800 | 5509 | 11 | 2 | 30 | 200 |
174900 | 5510 | 12 | 2 | 30 | 200 |
175000 | 5511 | 13 | 2 | 30 | 200 |
175100 | 5512 | 14 | 2 | 30 | 200 |
175200 | 5513 | 15 | 2 | 35 | 200 |
175300 | 5514 | 16 | 2 | 35 | 200 |
Под плоский провод KP
Артикул | EAN | Размеры провода, мм | Размеры гвоздя | Шт. | ||
b | a | d | l | |||
175400 | 5551 | 2 | 4 | 2 | 18 | 200 |
175500 | 5552 | 2,5 | 5 | 2 | 18 | 200 |
175600 | 5553 | 3 | 6 | 2 | 20 | 200 |
175700 | 5554 | 4 | 6 | 2 | 20 | 200 |
175800 | 5555 | 3 | 8 | 2 | 20 | 200 |
175900 | 5556 | 4 | 8 | 2 | 20 | 200 |
176000 | 5557 | 5 | 8 | 2 | 20 | 200 |
176100 | 5558 | 3 | 10 | 2 | 20 | 200 |
176200 | 5559 | 4 | 10 | 2 | 20 | 200 |
176300 | 5560 | 5 | 10 | 2 | 20 | 200 |
176400 | 5561 | 6 | 10 | 2 | 20 | 200 |
176500 | 5562 | 5 | 12 | 2 | 20 | 200 |
176600 | 5563 | 6 | 12 | 2 | 20 | 200 |
176700 | 5564 | 7 | 12 | 2 | 20 | 200 |
Дом
Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.
Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь ! Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США. Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов
Реле и распределение питания
Соединители для проводов и быстроразъемные соединения
Химия, безопасность и дворники Защитные ограждения и ящики для инструментов
Как используется фиксирующая проволока для фиксации крепежных деталей
Вы слышали о запорной проволоке? Он широко используется в аэрокосмической и производственной отраслях для фиксации крепежных деталей.
Не для всех креплений требуется стопорная проволока. Однако, если застежка подвергается постоянным и / или сильным вибрациям, этот простой в остальном компонент может оказаться бесценным. Однако, если вы не знакомы с этим, вам может быть интересно, как именно фиксирующая проволока может закрепить застежки на месте.
Что такое фиксирующий провод?
Также известная как страховочная проволока, стопорная проволока состоит из металлической проволоки — обычно диаметром от 0,5 до 1 миллиметра, — которая обернута вокруг одного или нескольких крепежных элементов.Будь то винт, болт или любой другой тип крепежа, нередко вибрации ослабляют и смещают крепежные элементы с соответствующего объекта, в котором они установлены. Например, самолет во время работы будет производить сильные вибрации, которые со временем могут привести к ослаблению болтов. Однако фиксирующая проволока предотвращает это, удерживая соответствующую застежку или застежки на месте.
Основная функция фиксирующего провода
Когда компания производит продукт, она может использовать фиксирующую проволоку в сочетании с одним или несколькими застежками.
Хотя это звучит как сложный инструмент, запирающая проволока на самом деле довольно проста и понятна. В первую очередь крепеж вставляется в соответствующий объект. После установки крепежа рабочий обматывает фиксирующую проволоку головку крепежа. Если используются две застежки, например, фиксирующая проволока может быть намотана вокруг обеих головок застежек.
Различные типы фиксирующей проволоки
Вся стопорная проволока предназначена для фиксации застежек на месте, но существует несколько различных типов стопорной проволоки, каждый из которых уникален.Самый распространенный тип запорной проволоки — проволока из нержавеющей стали среднего калибра. Он полностью состоит из прядей из нержавеющей стали, которые сплетены вместе для обеспечения высочайшего уровня прочности.
Размер стопорной проволоки также варьируется. Как упоминалось ранее, большинство проволочных замков имеет диаметр от 0,5 до 1 миллиметра. Однако некоторые из них могут иметь диаметр более 1,5 миллиметра.
Более толстая стопорная проволока обеспечивает более высокий уровень защиты от вибрации. С другой стороны, если фиксирующая проволока слишком толстая, она может не проходить через головки застежек, с которыми она используется.
Ни фиксирующая проволока, ни какое-либо другое фиксирующее решение не являются надежным средством закрепления застежки. С учетом сказанного, это, безусловно, может помочь предотвратить ослабление крепежа из-за вибрации. Фиксирующая проволока наматывается на головки застежек, удерживая их на месте.
Нет тегов для этого сообщения.Застежки в виде кошачьих когтей | Система крепления заборов
• Система крепления ограждений Cat’s Claw FASTENER из стали 14-го калибра имеет антикоррозионное покрытие, которое удерживает проволоку и панели ограждения в любых неблагоприятных погодных условиях на долгие годы вперед.Скобы для забора старого образца ржавеют и относительно быстро расшатываются.
• Эта революционная система крепления забора имеет зубчатый захват и винт с шестигранной головкой 2 ”# 10, что позволяет легко и без ограничений изменять натяжение проволоки, панелей для скота или свиней.
Скобы для забора старого образца не позволяют регулировать натяжение.
• Система крепления ограждения Cat’s Claw FASTENER имеет зубчатый захват и винт с шестигранной головкой 2 дюйма №10, которые позволяют повторно использовать и / или быстро и легко перемещать проволоку ограждения, проволоку или панели ограждения на одной или нескольких стойках.Скобы для забора старого образца нельзя использовать повторно или перемещать.
• Закрепите панели ограждения из проволоки с помощью регулируемого зажима / натяжения для быстрой и легкой регулировки при резких перепадах температуры; даже на старых постах. Скобы для забора старого образца не допускают этой полезной выгоды.
• Система крепления ограждения FASTENER Cat’s Claw FASTENER позволяет легко перемещать проволочные ограждения и панели для скота, чтобы приспособиться к изменениям натяжения и положения из-за колебаний температуры. Скобы для забора старого образца на это не способны.
• Система крепления ограждения Cat’s Claw FASTENER может быть повторно использована на той же или другой стойке.
Скобы для забора старого образца нельзя использовать повторно, их почти всегда нужно снимать, обычно с большим трудом, особенно в суровую погоду.
• Используйте застежки «Кошачий коготь» в качестве зажимов для панелей для крупного рогатого скота, и их можно легко переставить, чтобы позволить крупной дичи проходить сквозь них, не разрушая существующее ограждение. Когда сезон меняется, легко переставьте КРЕПЕЖИ «Кошачий коготь» на место, где вы хотите, чтобы они удерживали ваш запас.Эти операции по ограждению всегда выполняются быстро и легко! Опять же, скобы для забора старого образца не позволяют сэкономить время и деньги.
• Замена всей линии ограждения? Просто оставьте узлы системы крепления ограждения Cat’s Claw FASTENER слегка незакрепленными, чтобы веревку можно было натянуть, а затем закрепить быстрее и с идеальным натяжением по всей длине. Скобы для забора старого образца не могут этого сделать.
• С системой крепления ограждения Cat’s Claw FASTENER вам больше никогда не понадобится молоток или жесткие в обращении острые скобы старого образца — и это означает, что вам больше не придется бить пальцами на холоде, поддерживать слабые столбы ногами или двигаться Проведите проволоку в нежелательном месте, просто чтобы приспособить почтовые зоны, которые больше не могут поддерживать традиционные проволочные скобы!
• Система крепления ограждения Cat’s Claw FASTENER означает, что вы не будете год за годом заменять старые скобы! Эти крепежные элементы для панелей для крупного рогатого скота и свиней рассчитаны на длительный срок, и, если в ограждении больше нет необходимости, просто верните все использованные элементы системы крепления ограждения Cat’s Claw в их оригинальный прочный, готовый к эксплуатации, водонепроницаемый и удобный контейнер для другого использования.
• Узлы системы крепления ограждения FASTENER Cat’s Claw FASTENER можно затянуть или слегка переместить вверх или вниз, если столб ограждения выходит из строя в том месте, где находится текущий крепеж. Никаких дополнительных инструментов, чтобы вытащить затонувшие скобы старого образца, которые необходимо вынести с поля, а затем попытаться прибить новые к старому, часто наклонному и ослабленному столбу забора.
• Самозапускающийся винт с шестигранной головкой ¼ дюйма, длиной 2 дюйма # 10 предварительно прикреплен к каждой системе крепления ограждения Cat’s Claw FASTENER.
• Бита с шестигранной головкой диаметром ¼ дюйма для вашего аккумуляторного водителя входит в каждую коробку систем крепления ограждений Cat’s Claw FASTENER.
• Система крепления ограждения Cat’s Claw FASTENER доступна во все большем количестве мест, показанных здесь, или их можно заказать онлайн, щелкнув здесь.
• БЕСПЛАТНАЯ ДОСТАВКА при заказе от 250 долларов.
404 — Не найдено — Hilti USA
404 — Не найдено — Hilti USA Перейти к основному содержаниюСтраница, к которой вы пытаетесь получить доступ, не существует
Это может быть потому, что
- Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку. - Также возможно, что в ссылке есть опечатка.
Пожалуйста, попробуйте следующие варианты
- Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
- Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
- Начните просматривать нашу домашнюю страницу.
Зарегистрируйтесь здесь
Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Не можете войти в систему или забыли пароль?
Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.
Нужна помощь? Свяжитесь с намиЗарегистрируйтесь здесь
Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Выберите следующий шаг для продолжения
Ошибка входа
К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.
Обновление количества
Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.
Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.
Держатели медных кабелей — тип крепления
158 Зажим для кабеля
Штампованный медный зажим шириной 1/2 дюйма с монтажным отверстием для гвоздей или шурупов диаметром до 3/16 дюйма.Этот клип…
159 Зажим для кабеля
Этот зажим предназначен для вторичного кабеля от 14X до 509 с монтажным отверстием для максимального диаметра 1/4 дюйма…
162 Кабельная петля
Экономичная медная кабельная петля шириной 3/8 дюйма. Принимает кабели через № 506. Рекомендуемый монтаж…
165 Кабельная петля
Медная петля шириной 1/2 дюйма, аналогичная № 166. Монтажные отверстия предназначены для гвоздей или шурупов размером не более…
166 Кабельная петля
Петля для медного кабеля шириной 5/8 дюйма для использования со всеми кабелями основного размера до №506. Этот цикл…
166X Кабельная петля
Опора медной петли шириной 5/8 дюйма с отверстием 1/4 дюйма для крепления кабеля № 507 или трубки 5/8 дюйма. 96 …
166XX Кабельная петля
Медная петля шириной 1 дюйм с монтажными отверстиями 1/4 дюйма для всех кабелей через No.506. 96 …
167 Зажим для кабеля
Медный зажим шириной 1/2 дюйма, аналогичный № 168, для крепления с помощью гвоздей или других крепежных элементов размером не более 3/16 дюйма…
168 Зажим для кабеля
Сверхмощный медный зажим шириной 5/8 дюйма с монтажным отверстием с прорезью для крепежных элементов не более 1/4 дюйма.Обрезать…
168M Кабельный зажим
Сверхпрочный штампованный медный зажим с одним отверстием для кабеля № 507 или трубки 5/8 «с отверстием 1/4». 96 …
171 Кабельная опора
Установите опору для кабеля с винтами для швов шириной до 1/4 дюйма. Поставляется в комплекте с держателем кабеля-петли…
171X Кабельная опора
Установите опору для кабеля с винтами для швов шириной до 1/4 дюйма.Поставляется в комплекте с держателем петли для кабеля…
172X Кабельная опора
Установите опору для кабеля с винтами для швов шириной до 1 дюйма. Поставляется в комплекте с держателем кабеля-петли для…
188M Кабельная опора
Медная оборачивающая лента и зажим для крепления кабеля для крепления кабелей через № 506 к трубам до…
188MX Держатель кабеля
Медная оборачивающая лента и зажим для крепления кабеля №507 для передачи до 2 дюймов OD 96 …
533 Кабельная опора
Медная опора для кабеля шириной 2 дюйма, которая удерживает кабель над крышей. Подходит для всех кабелей №…
564 Винтовой кабельный зажим
Крепление для кабеля из бронзы с 2 винтами и шпилькой с полной резьбой 3/8 «x 4», в комплекте с нержавеющей сталью.
589 Кабельная опора
Полностью медные кабельные опоры панельного типа для плоских крыш.Кастрюля заливается цементом на работе и переворачивается…
589X Кабельный зажим
Прочный зажим из литой бронзы, используемый для крепления медной защитной трубы № 465X. Используйте три клипа на…
589XG Кабельный зажим
Усиленный зажим из оцинкованной стали для использования с 3/4-дюймовыми ограждениями из ПВХ или металла. 96 …
BENT-WIRE FASTENER — ответы на кроссворды, подсказки, определения, синонимы, другие слова и анаграммы
«BENT-WIRE FASTENER» — это фраза из 16 букв, начинающаяся на B и заканчивающаяся на R
Кроссворды для «BENT-WIRE FASTENER»
Синонимы, ответы на кроссворды и другие похожие слова для
BENT-WIRE FASTENER [скрепка ] Мы надеемся, что следующий список синонимов слова «скрепка» поможет вам разгадать кроссворд сегодня.Мы расположили синонимы в порядке длины, чтобы их было легче найти.4-буквенные слова
TOOL5-буквенные слова
GIRTH6-буквенные слова
BUTTON — LACING8-буквенные слова
FASTENER9-буквенные слова
PAPER CLIP10 буквенных слов
слова из 13 букв
КРЕПЕЖ ДЛЯ БУМАГИОпределение канцелярской скрепки
- проволочная или пластиковая скрепка для скрепления листов бумаги; «скрепка была изобретена в 1900 году»
Анаграммы скрепки
СКРЕПКАСпасибо, что посетили Решатель кроссвордов.
Мы перечислили все подсказки из нашей базы данных, которые соответствуют вашему поисковому запросу. Также будет список синонимов вашего ответа. Синонимы расположены в зависимости от количества символов, чтобы их было легко найти.
Если конкретный ответ вызывает большой интерес на сайте сегодня, он может быть выделен оранжевым цветом.
Если в вашем слове есть анаграммы, они тоже будут перечислены вместе с определением слова, если оно у нас есть.
Надеемся, что сайт окажется для вас полезным.
С уважением, команда разгадывателей кроссвордов
Если у вас есть время, воспользуйтесь кнопками голосования (зеленые и красные стрелки) в верхней части страницы, чтобы сообщить нам, помогаем ли мы с этой подсказкой. Мы стараемся проверить как можно больше этих голосов, чтобы убедиться, что у нас есть правильные ответы. Если вы хотите предложить новый ответ (или даже совершенно новый ключ к разгадке), воспользуйтесь контактной страницей .
