Древесина является одним из самых востребованных строительных материалов. Ее легко обрабатывать, у нее красивая фактура, единственный существенный минус – небольшая прочность, особенно в местах стыков.
Чтобы избавиться от этого недостатка, точки сочленения заготовок усиливают, используя крепеж для деревянных конструкций. Правильно выбранные элементы крепежа обеспечат должную надежность стыка и долговечность изделия в целом.
Не забудь поделиться с друзьями!
Содержание статьи
- Назначение деталей крепежа
- Перфорированные элементы
- Уголок
- Лента
- Пластины
- Кронштейны
- Скрытый крепеж
- Фиксация шип-паз
- Соединение «еж»
- Пазовый держатель
- Замковый потайной держатель
- Декоративные крепежные элементы
Назначение деталей крепежа
К крепежам относятся изделия разной конфигурации, предназначенные для придания большей жесткости деревянным деталям.
Крепежные элементы обеспечивают:
- простоту работы;
- быстрое и надежное соединение нескольких заготовок разной геометрии;
- равномерное распределение нагрузки, как следствие, долговечность каркаса;
- снижение цены готового изделия, поскольку работа выполняется простым инструментом;
- обилие вариантов для сопряжения под разными углами;
- значительную экономию времени.
Крепежные детали отличаются, они подбираются в зависимости от проекта. Можно выделить три основные разновидности металлического крепежа:
- перфорированные элементы;
- детали для скрытой фиксации;
- декоративные накладки.
Выбор напрямую зависит от конкретной задачи. Если для изготовления каркасного сарая можно ограничиться перфорированной лентой и уголками, то для декорирования интерьера предпочтительнее скрытый крепеж или декоративные детали.
Перфорированные элементы
Основа перфорированного крепежа для дерева – листовая оцинкованная сталь толщиной не менее 1 мм. В зависимости от типа и предназначения детали она целиком или частично перфорирована. Чтобы надежно закрепить соединяемые заготовки, достаточно установить накладную деталь на стыке и зафиксировать саморезами или шурупами.
Использование крепежа с перфорацией делает сборку простой, а изделие надежным и долговечным. Все подобные элементы универсальные, благодаря большому количеству отверстий несложно регулировать углы сочленения, количество метизов, обеспечив долговечность и надежность крепления.
Важно! Перфорированный крепеж можно использовать только с резьбовыми метизами (болтами, шурупами или саморезами). Применение гладких гвоздей крайне нежелательно, под воздействием естественного дыхания древесины скоро появится люфт.
Уголок
Задача перфорированного уголка – обеспечить надежность стыков под фиксированным углом. Это одна из наиболее распространенных разновидностей перфорированного крепежа.
Различают уголок:
- симметричный и с разной геометрией сторон;
- с регулируемым и постоянным углом;
- раскрытый и гнутый;
- универсальный и специальный.
По степени нагрузки можно выделить стандартные и усиленные элементы. Вторая модификация имеет одно или несколько ребер жесткости, что увеличивает надежность, но не позволяет изгибать деталь, они имеют фиксированный угол.
Подобные элементы широко применяют на всех производствах, где необходимо скрепить заготовки из дерева.
В мебельной промышленности используют конструкционные детали небольшого размера из металла или пластика, на стройке не обойтись без стропильных уголков разной конфигурации.
Лента
Металлическая лента с перфорацией предназначена для усиления угловых сочленений деревянных заготовок и фиксации «наращенной» доски. Удобство использования данного типа крепежа вызвано универсальностью, ленту несложно изогнуть под нужным углом, используя метизы, надежно зафиксировать соединение.
С помощью ленты несложно скрепить несколько заготовок, которые сходятся в одной точке, ею можно усилить (стянуть) элементы конструкции объемного изделия. В продажу поступает материал разной ширины с разным диаметром и шагом отверстий. Можно купить отрезки стандартной длины или нерезаный рулон.
Пластины
Крепежные пластины для дерева предназначены в первую очередь для усиления Т-образных соединений, глухих стыков под разными углами или соединений крест-накрест.
В отличие от ленты пластина имеет большую толщину, часто она не допускает изгиба. Пластины перфорируют по-разному, в продажу поступают детали со сплошной перфорацией или с выделенными крепежными площадками.
Кронштейны

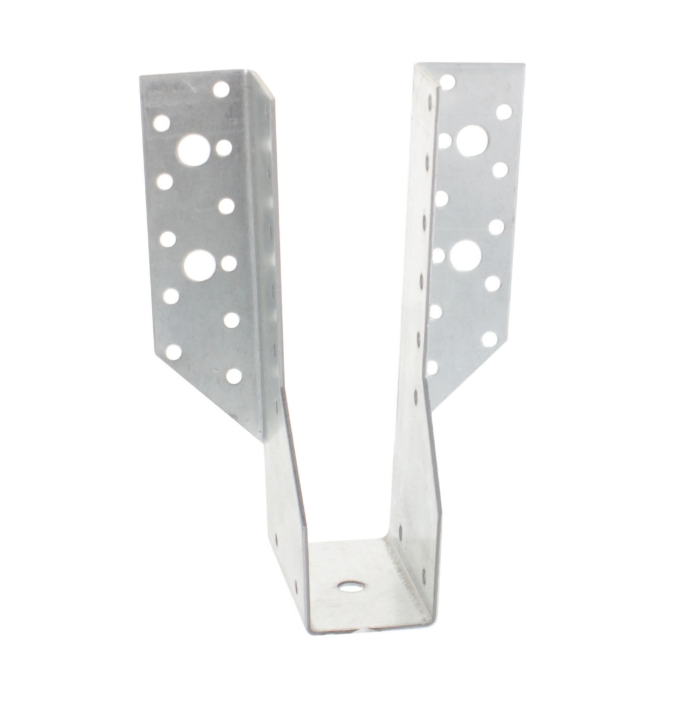

Усиленной разновидностью перфорированного уголка являются кронштейны. Основное их предназначение – фиксация деревянной заготовки на стене из различного материала, чаще всего это кирпич или бетон. Яркий пример кронштейнов – держатели балок и опоры для бруса.
Среди прочего подобные элементы используются:
- для надежного крепления балок любой несущей конструкции;
- в ходе монтажа полов, создания межэтажных перекрытий;
- для сборки объемных конструкций, в которых необходима повышенная надежность соединения.
Изделия изготавливают из стали толщиной от 2 мм, в продажу поступают детали разных размеров и формы. Одним из самых распространенных кронштейнов является опора для бруса. Это перевернутая П-образная деталь, в которой перемычка служит для фиксации балки, а на боковых сторонах имеются монтажные «уши» для крепления на стену.
«Уши» могут быть обращены в разные стороны (открытый) и внутрь (закрытый крепеж).
Совет! Использование кронштейнов закрытого типа позволяет создать деревянное перекрытие со свободными балками. Особенности крепления обеспечат достаточную надежность, а сам крепеж будет практически незаметным.
Скрытый крепеж
У перфорированных крепежных элементов есть один существенный недостаток – созданное с их помощью соединение не отличается эстетикой. Если для изготовления каркаса бытового помещения или создания стропильной системы это некритично, то для перекрытия или деревянной лестницы в доме это имеет решающее значение.
Чтобы обеспечить должную прочность соединения и не испортить привлекательность всей конструкции, используется скрытый крепеж. Его особенность понятна из названия – крепежные детали не видны. Существует множество изделий, предназначенных для скрытого крепежа, они отличаются по ряду характеристик:
Фиксация шип-паз
Принцип действия аналогичен популярному столярному соединению, но его элементы изготовлены из металла.
Соединение «еж»
Его основа – шайба с отверстиями под саморезы, просверленными под разными углами. Завинченные в них шурупы расходятся в разных направлениях, что обеспечивает должную прочность. Шайба прячется за другими деревянными деталями.
Пазовый держатель
Помогает создать ровную деревянную поверхность с отличными потребительскими характеристиками. Это металлические пластины разной конфигурации, которые крепятся к лагам и входят в пазы досок.
Замковый потайной держатель
Крепеж также применяют для создания поверхностей, пример: терраса, выстеленная деревом. Держатель устанавливается на торцах досок, его составные части маскируются под стыками.
Каждый из описанных методов имеет большое количество вариаций, что позволяет выбрать подходящий вариант для любого проекта.
Декоративные крепежные элементы
Еще одним отличным способом надежно скрепить деревянные детали без ущерба для эстетики является использование декоративных элементов. Основное отличие очевидно: вместо того чтобы прятать крепеж, его «выставляют напоказ», делая органичной деталью всей конструкции.
Разнообразие декоративного крепежа поражает. Это и монтажные уголки для деревянных конструкций самых замысловатых конфигураций и дизайнерских решений, и накладки из надежных и красивых материалов. Можно купить декоративную ленту, стильный дизайнерский подвес и многое другое. Все подобные детали комплектуются метизами, выполненными в одном стиле.
Декоративный крепеж изготавливают из металла или пластика. Безусловно, металл предпочтительнее, но современная пластмасса часто не уступает ему ни в качестве, ни в долговечности.
Крепежные элементы для деревянных конструкций – незаменимая вещь в ходе строительства, ремонта, изготовления мебели или поделок из дерева.
Обилие вариантов позволяет выбрать оптимальное решение для каждого конкретного случая. Правильно подобранный крепеж обеспечит должную прочность соединения, не требуя от мастера чрезмерных усилий.
