Короба пластиковые для проводов: кабель-каналы для открытой проводки.

Короба пластиковые для проводов широко используются при выполнении открытой проводки для придания эстетичности и защиты от внешних воздействий. Применяются кабель-каналы только для внутренних работ как в жилых и офисных помещениях, так и на крупных промышленных и административных объектах. Используются коробы для проводов как при строительстве новых зданий, так и при выполнении ремонтных работ, например при замене проводки. С помощью кабель-каналов можно проложить полную электроразводку в любом помещении.

Особенности конструкции и применения коробов пластиковых для проводов

Пластиковые короба для проводов могут быть использованы для оформления помещений в любом стиле и дизайне. Устанавливаются они только по малогорючим или негорючим поверхностям, например по бетонным или кирпичным стенам. Изготавливаются такие конструкции из негорючего ПВХ.

Отличаются различные модели кабель-каналов в первую очередь по способу монтажа:

  • напольные — характеризуются высокими прочностными качествами, выдерживают сильные механические воздействия;
  • плинтусные — позволяют расположить кабель по местам соединения горизонтальных и вертикальных поверхностей, как правило, на стыке пола и стен;
  • парапетные — с двойной стенкой и перегородкой.

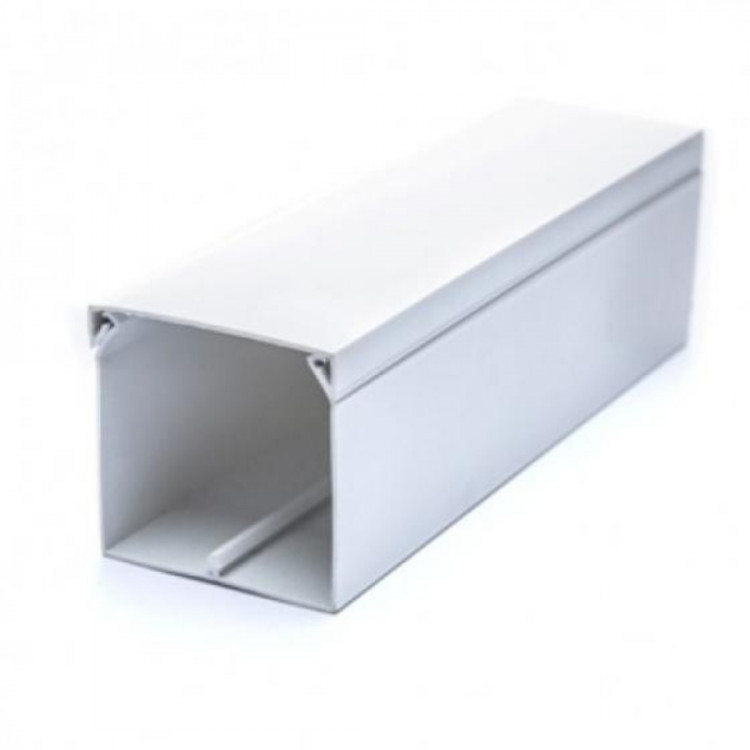

Конструкция кабель-канала простая — это полый короб прямоугольной, угловой или скругленной формы, внутри которого могут быть перегородки для создания отдельных дорожек для прокладки проводов. Это позволяет компактно и аккуратно проложить всю проводку, при этом кабели не перепутываются, так как укладываются каждый по своей дорожке. Состоит короб из подложки и крышки, которые соединяются в герметичную конструкцию.

Различные модели коробов для проводов отличаются не только формой сечения, но и габаритами. При выборе кабель-каналов нужно учитывать, что для создания нормального теплоотвода требуется, чтобы не более 60% внутреннего объема короба было занято проводами.

Преимуществами использования кабель-каналов также можно назвать:

  • небольшой вес, гибкость;
  • легкость монтажа;
  • герметичность.

Для создания системы проводки из кабель-каналов используются повороты, углы внешние и внутренние, заглушки, другие аксессуары.

Интернет-магазин VSE-E представляет большой выбор коробов для проводов различного сечения, размеров, цвета. Наши менеджеры помогут с выбором кабель-каналов и аксессуаров к ним.

Прокладка пластиковых коробов

Пластик является универсальным средством для поделок разного рода. В панельных домах, где стены сделаны из бетона, штробление запрещено. Все стены в панелях являются несущими и соответственно несут на себе нагрузку. Конструкция получается нагруженной. Все коммуникации проложены в специальных каналах, которых сделаны на бетонном заводе при заливке всего бетонного блока. Понятно, что во все нужные места каналы с проводами не подходят, поэтому приходится создавать новые линии проводки. Тут существуют два варианта развития событий. Первый вариант – сбить всю штукатурку, проложить провода и вновь оштукатурить все стены толстым слоем поверх проводки. Второй вариант – проложить везде пластиковые провода.

Перед прокладкой коробов необходимо представить весь маршрут следования трассы с учетом всех изгибов и огибаний. После утверждения плана необходимо начертить схему в масштабе. Схема пригодится в дальнейшем, если придется перекладывать трассу либо доводить новые линии. На схеме необходимо изобразить розетки, выключатели и светильники, трассу прокладки коробов и щиток.

В любом помещении есть отправная точка, от которой начинают прокладку всей магистрали. В данном помещении размещается силовой щиток, но можно проводить и от монтажных коробок, и от щитка на лестничной клетке. Прокладку начинают с начала трассы.

Короба лучше выбирать дорогие из хорошего и толстого пластика. Такой пластик не трескается при резке, держит форму, а крепежи долго остаются крепкими и прочными. Прежде чем начинать монтаж необходимо провести подготовительные работы – убрать всю мебель от стен, освободить места подходов для работ, укрыть напольное покрытие.

Монтаж начинают с прорисовки по уровню всего пути трассы. Горизонтальное расположение коробов придает хоть какую-то эстетику. Высота прокладки коробов выбирается различной, но с таким расчетом чтобы было удобно, а также чтобы придвигаемая мебель не упиралась в короба. Предпочтительно когда короба прокладываются на высоте 30 сантиметров от пола, это и уровень расположения розеток и на таком уровне тяжело повредить короба, конечно, если в доме нет маленьких детей. Здесь и возникает вопрос о стоимости короба, потому как фирменный короб открыть в середине довольно сложно.

Короба отлично открываются с торца. При открывании в зазор между крышкой и основной частью вставляют отвертку и ведут до конца. Крышки все снимаются и отставляются в стороны. Закрывать короба лучше после установки и прокладки в них проводов. Короб выпускается длиной 2 метра, а вот высота и ширина бывают различными. Габариты выбираются с учетом будущего количества проводов и кабель. Короб должен полностью умещать в себе все необходимые коммуникации.

После разметки всей трассы можно обозначить места будущих отверстий под крепеж. Нужно также учесть, что на пути размеченной трассы в стене могут скрываться старые коммуникации. Например, телефонная или телевизионная сеть, силовые провода от розеток и выключателей, даже трубы батарей. Обозначение мест будущего крепежа убыстряет сам монтаж. Расстояние между двумя отверстиями на прямом участке составляет 30 сантиметров, при поворотах и изгибах вначале каждого сегмента лучше предусматривать крепеж.

При таком способе, когда вначале сверлятся все отверстия, а потом крепятся короба, необходимо предусмотреть и сам крепеж. Крепеж нужно производить при помощи саморезов и дюбелей. После того как все дюбеля будут на местах, несложно приставить в нужное место саморез и закрутить его в дюбель.

При сверлении стен используют сверла с победитовым наконечником. Победит – твердый материал, он не дает портиться сверлу при ударном действии перфоратора, но победит горит при длительном сверлении твердого материала. Поэтому если есть победит, должен быть и перфоратор или дрель ударная.

Саморезов под рукой не было, зато была целая упаковка дюбель-гвоздей с дюбелями. Такие дюбеля имеют юбку, которой они дополнительно прикрепляют короб к стене.

Дюбель-гвоздь имеет острие как у гвоздя, а по всему стволу проходит спираль. Головка сделана под крестообразную отвертку. При помощи отвертки его можно выкрутить из дюбеля. Крепится же он при помощи молотка, которым забивается в дюбель. Если такой дюбель-гвоздь вбить в пластиковый короб, то короб даст трещину, поэтому короб также нужно просверлить.

В отверстие в коробе вставляется дюбель. Отверстие соответствует диаметру дюбеля, поэтому дюбель проходит, а шляпка - нет.

При монтаже с применением дюбель-гвоздей отверстия приходится сверлить по месту. Лучше всего вымерить кусок короба, приставить к месту будущего расположения и просверлить стену через короб. Короб можно вначале просверлить, а потом затем на стене обозначить места крепежа.

Резать короб можно при помощи ножа, но удобнее бокорезами. Вначале нужно сильно нажать по всей длине, но так, чтобы не перерезать короб. Это дает направление образования трещины, если такая появится.

После этого можно полностью перерезать маленькими надкусами.

Все повороты эстетично выполнять на 90°. Для такого поворота достаточно отрезать одну боковую стенку короба на ширину примыкающего короба.

При обходе колон и нишь необходимо поворачивать короб внутрь или наружу, если отсутствуют специальные уголки и повороты. Внутрь короб поворачивают при надрезе обоих боковых стенок и сгибании короба в этом месте. Главное следить, чтобы надрезанный короб не переломился.

Наружу короб поворачивают при надрезе короба вначале поперек короба, а затем делают вырез в виде треугольников.

После того, как сделаны все повороты на одном коробе, можно разметить места под крепление.

Иногда встречаются и хитрые огибания и повороты. В таком случае приходится как-то выкручиваться. Конечно, проще спроектировать так, чтобы избежать подобных казусов.

В идеале короба должны висеть ровно и красиво.

После того, как все короба протянуты можно приступать к протяжке проводов. Количество проводов зависит только от схемы разводки.

Если проводов много, то можно протягивать провода методом кондуктора. Нужный для протяжки провод обматывают вокруг уже протянутого провода и тянут с другой стороны. При этом длина уже протянутого провода должна быть достаточной. Так провод за провод можно вытянуть все провода.

Провода в короба укладывать сложно если проводов много.

Провода можно укладывать частями и сразу закреплять крышкой.

Для того чтобы не бросались в глаза стыки коробов закрывать короба нужно внахлест так, чтобы крышка соединяла корпуса обоих коробов.

Можно закреплять пластиковые короба и с помощью клея, но это чревато частичным обрушением всей конструкции.

Кабель-канал. Виды и применение. Способы монтажа

Кабель-канал — это специальный короб, применяющийся для создания защиты проводки различного типа. Короб выполнен в виде профиля, изготовленного из алюминия или пластика. Если вы собрались провести электропроводку открытого типа, то лучше всего спрятать ее можно в пластиковых коробах.

Электропроводка не должна портить внешний вид, выделяться. Все работы установки делаются во время ремонта или строительства. Существует много разновидностей кабель-каналов, дающих возможность устанавливать провода в любых местах с разными условиями.

Производимые мини-каналы и короба дают возможность устанавливать системы проводки различной конфигурации. Разные типоразмеры, цветовые решения создают высокую эстетику при любых видах помещений. Имеются в продаже все аксессуары для системного подхода создания проводки электрических соединений.

Типоразмеры кабель-каналов

Виды и свойства

В продаже стройматериалов имеются разные формы кабель-каналов:

  • Для напольного проведения.
  • С перфорацией.
  • Гибкие.
  • Для плинтусов.
  • Лестничные.
  • Магистральные.
  • Для мини-кабелей.
  • Прозрачные.
  • Парапетные.
  • Угловые.
Изделия бывают стальные, пластиковые, алюминиевые:
  • Самый популярный стал пластиковый короб, обладающий лучшими свойствами. Эти виды получили распространение и в уличных монтажах.
    — В помещениях применяют напольный кабель-канал. Их специальная конструкция дает возможность монтировать проводку в трудных местах. Форма овала предотвращает провода от повреждений, имеет приятный вид.
    — В частном секторе и квартирах используют плинтусные варианты, преимуществом которых стала фигурная форма, подходящая для любых интерьеров.
    — Парапетный вид проводных каналов зарекомендовал себя в офисах для защиты кабелей от различного оборудования, имеет геометрические формы.
  • Алюминиевые славятся противопожарными свойствами. Их используют в промышленном производстве, так как они обладают влагоустойчивостью, прочностью.
  • Изделия из стали раскрашены в различные цвета. Оцинкованный кабель-канал покрыт специальным слоем, не допускающим коррозии. Срок службы стальных каналов больше остальных видов. Основание канала выполнено в перфорированном виде, что делает монтаж достаточно простым.
По цветовому решению кабель-канал из пластика выпускают:
  • Белые.
  • Светлые.
  • Под дерево.
  • Цветные.
    Наиболее популярны кабель-каналы из ПВХ под дерево и белые. Чаще они используются для офисов.

Чтобы качественно провести монтаж электропроводки, необходимо иметь некоторый ассортимент вспомогательных аксессуаров, который сегодня имеется в достаточном количестве:
  • Заглушки.
  • Углы для соединений.
  • Л-образные уголки.
  • Т-образные уголки.
  • Внутренние уголки.
  • Внешние уголки.
    Реализацией коробов защиты проводки сегодня занято множество фирм и компаний.

Основные достоинства кабель-каналов состоят в двойном замке. Он обеспечивает прочность конструкции, эластичность, гибкость. Материал пластика позволяет делать установку силовых кабелей до 1000 вольт, является самозатухающим.

Мини-каналы выполнены в виде особой формы с закругленными углами и специальным креплением крышки, создающим вид целостности конструкции, закрывает вид швов. Это обеспечивает эстетичный вид для офисов. Крышка канала полностью закрывает основание, после монтажа не требуется очистка. Качественные коробы для проводов имеют сертификат Ростеста, предназначены для уличной и внутренней установки, защищены от влаги и пыли.

При выборе каналов главным критерием служит размер сечения провода. Для кабеля интернета подойдет небольшая модель 10х15 мм, она легко вписывается в интерьер квартиры, имеет следующие преимущества:
  • Материал изготовления экологически чистый.
  • Эстетичная форма.
  • Заоваленный вид.
    На рынке продаж имеются стандартизованные приспособления для крепления каналов, которые имеют разные параметры. Установка коробов проводится двумя способами.

Первый способ заключается в монтаже на защелки. Они обеспечивают быстрый монтаж кабель-канала. Второй способ осуществляется крепление короба на саморезы. Для удлинения каналов применяют муфты. Они продаются планками по два метра.

Подготовка к монтажу

Перед креплением короба нужно хорошо спланировать разметку пути прохода кабеля с учетом всех особенностей, поворотов, спусков линий. При грамотной разметке можно правильно выбрать размер и тип канала для кабеля, приобрести нужные аксессуары для монтажа.

Крепежные элементы для установки выбираются по материалу поверхности крепления. Чаще всего кабель прокладывают по таким поверхностям:
  • Стены из дерева, простенки.
  • Гипсокартонные поверхности.
  • Перегородки из кирпича.
  • Бетонные стены и потолки.
  • Металлические стены.
    Для поверхностей из дерева более подходящим вариантом стали саморезы. По бетона подходят дюбель-гвозди с размером диаметра от 6 до 8 мм. Для кирпичных стен подходят такие же крепления, как и для бетона.

Для фиксации канала проводов к гипсокартону используют обычные саморезы по дереву. Если кабели тяжелые, то лучше применить дюбели «бабочки», или «ввертыши».

Для крепления короба на металлических материалах нужно определить толщину стены. Саморезами по металлу можно крепить короб к стене из металла до 2 мм толщины. Часто применяют такие саморезы под названием «клопы».

Методы монтажа

Чаще кабель-канал для провода закрепляют на стене саморезами. Существуют и другие способы: на двухсторонний скотч, жидкие гвозди.

Длину заготовки короба измеряют рулеткой, или прикладывают к стене, отмечают карандашом. Для качественного выполнения стыка канал отрезают аккуратно ножом, ножницами, либо ножовкой. Материал коробов не выцветает, не желтеет, устойчив к старению. Пластик применяется со свойством самозатухания. Это предотвращает возникновение пожара.

Кабель-канал изготавливаются сразу с отверстиями. При монтаже не нужно их сверлить, этим экономится время. По этим отверстиям можно выравнивать канал по уровню. Профиль крепится к стене классическим способом, либо специальным инструментом дюбелями. При выполнении стыка соединительные аксессуары закрывают место стыка, приклеиваются на соединяемое место.

Порядок монтажа кабель-канала:
  • Распаковка.
  • Разметка стены.
  • Отрезание заготовки.
  • Снять крышку.
  • Установить короб на место.
  • Выровнять по уровню.
  • Для крепления дюбелями сделать отверстия.
  • Закрепить короб.
  • Заложить в канал провода.
  • Закрыть крышку.

На начальном этапе ремонта всегда производится прокладка кабелей: телевизионных, витая пара для интернета, телефонные кабели, силовые кабели, электрические. В гипсокартонных перегородках и обшивке, кабель прокладывается под пустотелой конструкцией стены в гофротрубе. После прокладки кабеля желательно записать, где проходит кабель, расстояния от потолка до кабеля. Бывает, что кабель идет под углом. Хотя, по правилам кабели должны прокладываться строго вертикально или горизонтально.

Похожие темы:

Материал для противопожарных коробов и распредкоробок

Государственное законодательство, регулирующее нормы пожаробезопасной защиты линий электрических кабелей и проводов, рекомендует применять для монтажа огнестойкие короба. Использование обычной пластмассовой продукции при проведении монтажных работ может приводить к опасным последствиям.

Негорючие короба обязательно устанавливают для электропроводки термостойкой кабельной продукции. Они могут использоваться также для защиты других линий передачи электроэнергии.

Типы и назначение

Любое жилое, административное или производственное помещение содержит развитую систему электроснабжения, монтаж которой выполняют открытым или закрытым способом.

Закрывать электропроводку можно погружением в стеновые покрытия. Трудоемкий скрытый монтаж сопровождается образованием пыли, грязи, мусора. В случае необходимости проведения ремонта канал нужно вскрывать, а после восстановления электроснабжения опять закрывать слоем штукатурки, декоративными покрытиями.

Гораздо удобнее кабель электропроводки укладывать в короба, которые позволяют легко проникнуть в любое место повреждения, обеспечивают пожарную безопасность, защищают от влаги и пыли.

Существуют квадратные и прямоугольные конструкции коробов с различными размерами. Дополнительно продаются негорючие тройники, заглушки, угловые соединители.

Короб для электропроводки состоит из основания, напоминающего в торцевом разрезе букву «П». Нижняя часть имеет отверстия для крепления к поверхности.

При необходимости количество отверстий можно легко увеличить. В стенках негорючего короба имеются защелки, на которых фиксируется крышка. На верхней части (крышке) есть выступы для крепления. При правильной фиксации слышен щелчок.

Материал изготовления

Для изготовления коробов используют металлическое, деревянное или пластиковое сырье. Высокую огнестойкость демонстрируют изделия из металлов и определенных видов негорючего пластика.

При монтаже металлических коробов особое внимание нужно уделять изолированию электропроводки. Если изоляция будет ненадежной, может произойти пробой на негорючий металлический короб, что спровоцирует появление опасной аварийной ситуации.

Термостойкие пластиковые короба обладают многими преимуществами. Они не проводят электрический ток, имеют маленький вес, устойчивы к действию химических паров и влаги.

Пластиковые короба для электропроводки выпускаются в разных цветовых решениях. Можно обеспечить пожарную безопасность и сохранить красивый интерьер. Монтаж выполняется обычными строительными ножами и ножницами.

Деревянные конструкции не требуют особой изоляции электропроводки, но имеют большой риск возгорания при пожарах. Для придания негорючих свойств дерево обрабатывают специальными антипиреновыми смесями.

Распределительные коробки

Развод линий электропроводки выполняют с помощью распределительных коробок, которые производятся как для скрытого, так и открытого монтажа. Практики по причине удобства последующей эксплуатации чаще всего выбирают поверхностные варианты размещения защитных конструкций.

Негорючие распределительные коробки обязательно устанавливают:

  • на складах;
  • цехах сварочных и взрывоопасных работ;
  • любых помещениях с повышенными требованиями к безопасности.

Ассортимент предлагаемой продукции разнообразен. Популярность завоевали негорючие коробки группы производителей «Гефест». Они выпускаются в нескольких вариантах исполнения.

Коробка из оцинкованного металлического корпуса закрыта крышкой из негорючего пластика, в которой предусмотрен ввод кабеля электропроводки. Внутри есть клеммы из керамики для присоединения проводов винтами и отдельная клемма для заземления. Присоединять к поверхности негорючую коробку можно саморезами.

Другая модель сделана полностью из стали, на которую в два слоя нанесено гальваническое покрытие. Крышка фиксируется с помощью негорючей силиконовой прокладки.

Помимо этого на крышке есть дополнительный винт со фторопластовой шайбой. Заказчик может оговорить при оформлении заявки форму для вывода кабелей в боковых панелях.

Возможности производителей позволяют удовлетворить требования. Прикрепить коробку к поверхности можно как винтами, так и саморезами. Конструкция выдерживает большую внешнюю нагрузку.

Даже если на корпус с расстояния 1м уронить гирю с весом 2 кг, с ним ничего не случится. Оба вида сохраняют функциональность электропроводки при повышении температуры до 800 ℃.

«Гефест» производит также негорючие коробки из термостойкого пластика, покрытого слоем оцинкованной стали шириной 0,5 мм.

Разнообразие размеров и конфигураций

Вся продукция изготавливается в различных стандартных размерах. Некоторые производители учитывают индивидуальные потребности заказчиков, оговаривая типы кабельных вводов заранее при оформлении заявок. Негорючий короб фиксируются на поверхности в любом требуемом положении.

Все монтажные огнестойкие коробки обозначаются аббревиатурой КМ-О. После нее идут цифровые обозначения IP, подтверждающие ту или иную степень защищенности.

I обозначает защиту конструкции от действия частиц пыли, а также уровень электробезопасности. P – указывает на наличие влагоотталкивающих слоев на поверхности короба.

Подробную информацию о негорючих коробах, распределительных коробках для монтажа электропроводки можно получить у представителей производителей или поставщиков.

Загрузка. ..

Размеры и разновидности кабель-каналов для электропроводки

Размеры и разновидности кабель-каналов для электропроводки

Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении - от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

  • 10х7мм;
  • 10х10мм;
  • 10х12мм;
  • 12х12мм;
  • 12х16мм;
  • 16х16мм;
  • 16х20мм;
  • 20х20мм;
  • 20х25мм;
  • 25х25мм;
  • 25х40мм;
  • 40х40мм;
  • 40х60мм;
  • 60х80мм;
  • 60x100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту - от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости - и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т. п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, - подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.

Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.

По материалам: electrik.info.

Изделия для прокладки кабеля - Электромонтажные работы Минск МО РБ

Для монтирования электрической цепи одних проводов и кабелей часто бывает недостаточно, их еще нужно к чему-то прикрепить, спрятать или защитить. Чтобы сделать эксплуатацию электрических проводников максимально удобной и безопасной, существуют разнообразные изделия из металла и пластика.

В домашних условиях кабели и провода чаще всего прячут в стене или замуровывают в штукатурку: их не видно, они надежно скрыты слоем гипса или цемента, который служит хорошим диэлектриком при условии, что штукатурка сухая.

В этом случае есть и несколько существенных недостатков.

• При повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка.

• Чтобы поменять проводку на более современную и надежную, приходится дела гь ремонт заново.

Чтобы избежать подобных проблем, можно провести кабель или провод поверх стены, а не в ней. Это открытый вид прокладки. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко повредить, случайно задев каким-либо предметом.

Для открытой прокладки проводов любого типа существуют специальные короба: пластиковые (применяют внутри помещений) или металлические (используют снаружи, а также в служебных помещениях или на производстве). Пластиковые короба для кабелей и проводов называются кабель-каналом, или электромонтажным коробом.

Кабель-каналы

Кабель-каналы — это пластиковые профили, форма сечения которых напоминает букву П. Открытая сторона накрывается крышкой, которая крепится к профилю с помощью двойного замка.

Помимо широко распространенных П-образных коробов, встречаются также короба треугольные, полусферические и другой формы, предназначенные для разнообразных поверхностей. Цвет кабель-канала обычно белый. Материал изготовления — негорючий ПВХ или полиэтилен.

Короба крепят к поверхности с помощью дюбель-гвоздей, шурупов, саморезов и металлических скоб. На некоторых видах кабель-каналов для этого предусмотрены специальные отверстия. К пластиковым, деревянным и шпаклеванным поверхностям короб можно приклеить специальным клеем. Кабель-канал предназначен для прокладки любых видов проводников — информационных, силовых и осветительных.

Кабель-каналы позволяют монтировать электрические сети любой конфигурации и сложности. Они выпускаются в виде отрезков длиной 2 м (продукция зарубежного производства может иметь другие размеры). В зависимости от сечения и количества проводников ширина и высота могут варьироваться от 15 до 100 и от 10 до 60 мм соответственно. Отрезки кабель-канала соединяются между собой с помощью аксессуаров: поворотных углов, тройников, заглушек и т. д. Более подробно аксессуары и основные размеры кабель-каналов представлены в таблице.

Кроме поворотных элементов существуют также специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Скрытая прокладка телевизионного кабеля и питающего кабеля для розеток, телефонных линий и компьютерных сетей ведется в домах вдоль пола или потолка через напольные и плинтусные кабель-каналы соответствено. Для них также существуют специальные аксессуары.

Для прокладки одиночных кабелей, например антенного, используют специальные плинтусы. Внешне они ничем не отличаются от обычных, но середина у них пустотелая и закрыта крышкой. С помощью данного плинтуса можно спрятать 1—2 провода, не устанавливая дополнительные короба.

Достоинства пластиковых коробов:

• отсутствие необходимости выполнять трудоемкие работы по штроблению и штукатурке перекрытий;

• легкий доступ к кабелю;

• дополнительная защита для электропроводников;

• легкость монтажа;

• возможность воплощения современных дизайнерских решений.

Недостатки пластиковых коробов:

• не всегда соответствуют дизайну помещения;

• требуют дополнительного пространства;

• легко ломаются при неаккуратном использовании;

• нуждаются в дополнительных аксессуарах.

Металлические короба

Металлические короба (или лотки) предназначены для проведения кабелей внутри и снаружи помещений. С их помощью множество кабелей компануют в одну трассу и защищают от механических повреждений. Лотки имеют форму П-образного профиля, накрытого крышкой, и изготавливаются из оцинкованной стали. Металлические короба бывают перфорированными, гладкими и лестничными .

Перфорированные изделия имеют меньший вес, их проще монтировать с мощного крепежа. Гладкие короба устанавливают на специальные опоры .

Металлические короба применяют при прокладке силовых кабелей в производственных помещениях, а также в фальшполах или подвесных потолках. Как и пластиковые, они имеют массу аксессуаров для крепления к перекрытиям и компоновки поворотов.

Основные размеры металлических лотков представлены в таблице.

Гофрированные трубы

Кроме коробов для прокладки кабеля применяются пластиковые и металлические гофрированные трубы, которые крепятся с помощью металлических скоб и специальных клипс. Если для монтажа кабель-канала подходит только ровная и гладкая поверхность, то для труб годится практически любая.

Пластиковые

Гибкую пластиковую гофрированную трубу (или гофру) можно поворачивать под любым углом или даже укладывать извивами. У этого вида продукции широкий спектр применения: их используют для прокладки любого вида проводников как внутри, так и снаружи помещений.

Гофра защищает кабель от механических повреждений и повышенной влажности, а также предохраняет человека от поражения электрическим током.

Различают легкие и тяжелые пластиковые гофрированные трубы. Легкие применяют в основном внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. И в том, и в другом виде иногда предусматривается стальной зонд для протяжки кабелей.

Пластиковые гофрированные трубы изготавливают из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягивают в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. п.

Размеры гофры из ПВХ с зондом и без представлены в таблице.

Металлические

Металлические гофрированные трубы (или металлорукава) изготавливают из стальной оцинкованной ленты и используют, как и гофру, для прокладки проводников внутри и снаружи помещений.

Металлорукав обладает повышенной защитой от механических повреждений. Кроме того, при подключении заземляющего провода он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Гладкие жесткие трубы

Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.

Трубы ПВХ пожаробезопасны и служат для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Кембрики

Кембрики — это своего рода чехлы, гибкие шланги из ПВХ или полипропилена, которые надевают на кабель поверх оболочки или изоляции. Их используют для придания кабелю более эстетичного вида и дополнительной защиты, а также для соединения нескольких проводов.

Изделия для прокладки кабеля предусматривают следующие варианты монтажа.

Кабель-канал крепят с помощью дюбель-гвоздей размером 6x40. Если перегородка выполнена из дерева или мягкого пластика, кабель-канал прикручивают шурупами или просто приклеивают.

Металлические лотки монтируют с помощью анкерных зажимов, дюбель-гвоздей и болтовых соединений. Иногда для крепления используют специальные полки и кронштейны.

Пластиковые гофрированные трубы и трубы ПВХ монтируют с помощью специальных клипс, которые, в свою очередь, крепят к перекрытиям шурупами или дюбель-гвоздями. Кроме того, для данного вида труб, а также металлорукавов, можно использовать более надежные металлические скобы. Если нужно закрепить турбы быстро, применяют пластиковый хомут или стяжку.













Amazon.com: Бежевая пластиковая распределительная коробка для мини-кабеля с клеммами T06-MM3S и проводной гильзой для люстр Пакет из 4 штук: Домашнее аудио и кинотеатр


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Клеммы T06-MM3S с распределительной коробкой снаружи, второй класс защиты клемм, делают его более безопасным для подключения проводов.
  • Черная мягкая проволочная втулка, хорошо защищает ваши провода.
  • Прост в использовании и установке, безопасен для вашего дома, сада или строительного завода
  • Подходит для люстр

Как закрепить провод Romex NM в пластиковых электрических коробках

Одним из преимуществ пластиковых электрических коробок перед металлическими является то, что они имеют собственные встроенные зажимы для электрических кабелей. Металлические коробки, напротив, требуют дополнительных зажимов (хотя некоторые из них имеют встроенные зажимы). Металлические электрические коробки имеют гораздо более надежную фиксацию, но для большинства целей подходят пластиковые коробки. Как закрепить провод электрического кабеля марки NM или Romex внутри пластиковой распределительной коробки?

Основы держателей пластиковых электрических коробок

Закрепление электрического кабеля в коробке является хорошей практикой и делает установку более безопасной. Однако закреплять провод NM или Romex внутри пластикового ящика не требуется.Идея состоит в том, что вы прикрепляете скобу к твердой поверхности (стойке) на расстоянии 8 дюймов или ближе к внешней стороне коробки. Скоба обеспечивает надежную фиксацию, поскольку находится отдельно от самой коробки.

Но в электрической коробке есть створки или дверцы, которые вы открываете с одной стороны, чтобы пропустить провод. Вы можете сломать одну сторону этих створок (вместо того, чтобы пробивать их полностью), создавая своего рода дверь, которая будет действовать как зажим, удерживающий провод внутри коробки.

Несмотря на то, что предусмотрены зажимы, вам не нужно использовать метод зажима.Электрический код требует, чтобы вы скрепляли скобами не более восьми дюймов. Тем не менее, чем надежнее вы закрепите провод, тем лучше. Итак, если предусмотрены зажимы, используйте зажимы.

Меры безопасности

Электромонтажные работы всегда требуют отключения цепи автоматическим выключателем. Недостаточно просто выключить переключатель. Выключив автоматический выключатель, проверьте наличие питания в коробке с помощью тестера напряжения. Также рекомендуется проверить сам тестер напряжения, сначала опробовав его на заведомо действующем проводе.

Метрики проекта

  • Рабочее время / рабочее время : 5 минут
  • Уровень квалификации : Начальный
  • Затраты на материалы : от 2 до 5 долларов США

Что вам понадобится

Оборудование / материалы

Инструкции

Стабилизируйте коробку

Всегда проще, если вы сможете проделать эту работу до того, как ящик будет прикреплен к стойке, если это вообще возможно.

Положите коробку на устойчивую поверхность лицевой стороной вниз.Также полезно иметь перчатку в руке, удерживающей коробку на месте.

Пробойник Открыть зажим

Дверца в задней части ящика навешивается только в одном направлении: петли всегда находятся на внешнем периметре ящика. Вставьте отвертку с плоской головкой в ​​зажим. Обычно достаточно одного удара, чтобы выломать дверь из прикрепленной к ней коробки. Сторона петель должна оставаться на месте, и ее будет трудно вырвать, даже если вы попытаетесь.

Подденьте зажим

Не снимая отвертку с дверцы коробки, подденьте дверцу на размер, равный толщине отвертки.Не открывайте зажим полностью; в противном случае зажим потеряет силу захвата.

Не рвать и зачищать электрический кабель. Держите конец кабеля тупым, так как это облегчит его вставку в коробку.

Вдавите кабель в коробку

Сзади протяните электрический кабель через зажим в коробку. Трение должно быть достаточным, но не настолько, чтобы было трудно вставить кабель. Если кабель изгибается или изгибается, снимите его и еще немного откройте зажим.Затем попробуйте снова вставить кабель в коробку.

Протяните кабель через коробку

С открытой стороны распределительной коробки протяните кабель. Всегда рекомендуется протянуть кабель как минимум через 6 дюймов. Больше лучше, чем меньше, и при необходимости вы всегда можете отрезать лишний кабель.

Разорвите и зачистите провод

Когда электрический кабель торчит из коробки, оторвите оболочку кабельным рыхлителем. Отрежьте оболочку ножницами или универсальным ножом до дверцы зажима.Отрежьте бумажную крышку и выбросьте ее. Наконец, снимите покрытие с проводов с помощью инструмента для зачистки проводов.

Когда звонить специалисту

Всегда привлекайте к участию в проекте квалифицированного электрика, когда вам некомфортно. Зажатие провода NM в задней части пластикового ящика само по себе несложное дело. Но это связано с более крупной и важной проблемой работы с электрическим током.

Когда использовать металлическую или пластиковую электрическую коробку

Электрические коробки - это рабочая лошадка при ремонте и модернизации электрооборудования, они служат конечными точками или переходными точками для электрических кабелей.Розетки, выключатели света, потолочные светильники, потолочные вентиляторы и переходные провода - это лишь некоторые из элементов, которые устанавливаются в электрические коробки.

Хотя существует множество размеров, форм и вариантов крепления электрических коробок, все они делятся на две категории: пластиковые коробки или металлические коробки. Во многих случаях вы выбираете металлическую или пластиковую электрическую коробку исходя из личных предпочтений, экономичности и простоты. Однако в некоторых случаях выбор ясен и очевиден, главным образом в отношении заземления.Большинство домашних мастеров предпочитают пластиковые электрические коробки, а электрики используют как металлические, так и пластиковые.

Металлические электрические коробки

Металлические электрические коробки использовались задолго до появления на рынке электрических коробок из пластика (ПВХ). Сверхпрочные, огнестойкие и не поддающиеся плавлению металлические коробки обеспечивают высочайший уровень безопасности для всех применений электропроводки.

При напряжении пластиковые коробки могут перекручиваться. При достаточном напряжении пластиковые коробки растянутся.Даже если пластмассовую коробку неправильно прижать к шпильке, коробка может потерять форму. Металлические электрические коробки не имеют такой проблемы: эти коробки практически невозможно согнуть или раздавить.

Самоделкам с металлическими электрическими коробками может быть немного сложнее работать. Металлические ящики имеют заднюю и боковую заглушки, требующие дополнительных зажимов. Кроме того, острые края металлических коробок могут сказаться на руках. По этой причине при работе с металлическими ящиками рекомендуется носить перчатки.

Ель / Марго Кэвин

Когда металлические коробки настоятельно рекомендуются или требуются

Используйте металлическую электрическую коробку, когда кабель в металлической оболочке (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или из коробки. Металлический кабель и кабелепровод зависят от контакта металлической оболочки с металлической коробкой до полного заземления.

Кроме того, используйте металлические коробки для внутренних работ. Обычно электрические коробки встраивают в стены. Но в таких местах, как недостроенные подвалы и примыкающие, может не быть полной системы стен, которая позволяет ограждать коробку гипсокартоном.Типичная установка в этих случаях включает прикрепление открытой коробки непосредственно к кирпичной стене. Поскольку провода также открыты, требуется металлический канал.

При желании можно использовать металлические коробки с проводкой Romex или NM, хотя необходимо принять особые меры предосторожности для обеспечения надлежащего заземления. Контакт между подключенным устройством (например, выключателем света или розеткой) и металлической коробкой замыкает заземляющий контакт. Даже если устройство не обеспечивает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками, прикрепив к коробке неизолированный или зеленый заземляющий провод с помощью винта.

Другие особенности металлических коробок

Металлические ящики прочные, к тому же обеспечивают надежное крепление к стойке. Если вас беспокоит крепление к стойке, выберите металлический ящик. Металлические коробки означают, что вы можете ввинчивать крепкие винты в шпильки, обеспечивая максимальное удерживающее усилие.

Металлические ящики не коробятся. Металлические коробки из-за их высокопрочного материала часто бывают прочнее, чем материал, из которого они изготовлены. Некоторые металлические коробки имеют предварительно прикрепленные зажимы для захвата электрического кабеля.Для других коробок вам необходимо приобрести отдельные зажимы, что увеличивает общую стоимость коробки.

Как правило, электромонтажники могут посчитать металлические коробки несколько более громоздкими в работе, чем пластиковые.

Пластиковые электрические коробки

Пластик (сделанный из поливинилхлорида или ПВХ) быстро становится стандартным материалом для электрических коробок, особенно для самостоятельной работы.

Пластиковые ящики легкие, дешевые и простые в эксплуатации.Отверстия легко проделать сзади или по бокам. ПВХ может плавиться при воздействии достаточно высоких температур, но не проводит электричество. Многие пластиковые коробки поставляются со встроенными зажимами для проводов, что еще больше снижает общую стоимость проекта.

Когда рекомендуются пластиковые коробки

Рекомендуется, но не обязательно, использовать пластиковую электрическую коробку, если у вас есть кабели Romex (или NM), идущие в коробку или из нее. Электрический кодекс не требует использования кабеля NM с пластиковыми коробками.Главное беспокойство заключается в том, что приложение должно быть заземлено. Проводка в металлической оболочке зависит от соединения с металлической электрической коробкой для заземления. Использование проводки в металлической оболочке с пластмассовыми электрическими коробками без принятия других мер заземления приводит к отсечению этого заземления и является очень опасным.

Ель / Марго Кэвин

Другие особенности пластиковых ящиков

Пластиковые электрические коробки удобны в работе мастерам по ремонту дома. Наименее дорогие пластиковые коробки поставляются с предварительно прикрепленными гвоздями для крепления к гвоздикам.Предварительные наборы на коробке указывают толщину гипсокартона 1/2 дюйма, чтобы помочь установщику не пригвоздить лицевую сторону коробки к стойке.

У старых или переделанных коробок есть крылья, поэтому их можно прикрепить непосредственно к гипсокартону. Они используются, когда нет свободного доступа к стойке.

Другой тип пластиковой коробки имеет металлические скобы, которые крепятся к шпилькам, но регулируются вперед и назад с помощью отвертки Phillips. Это самый дорогой тип пластиковых ящиков, но они обладают наибольшей гибкостью, когда окончательная толщина стенки еще не определена.

Многие электрики, работающие своими руками, при использовании проводов Romex или NM тяготеют к пластиковым электрическим коробкам. С одной стороны, центры по ремонту дома предпочитают пластиковые ящики. Во-вторых, пластиковые коробки легче, их края мягче, а дырки легче выбить. Кроме того, во многих пластиковых коробках есть дверцы, которые действуют как зажимы, удерживающие электрический кабель в коробке, что устраняет необходимость в дополнительных зажимах.

С другой стороны, пластиковые коробки имеют тенденцию деформироваться при стрессе.При резком ударе пластиковые ящики могут треснуть. Предварительно приложенный дверные скобы, в то время как удобно, часто упорно удерживать кабель на месте, даже если вы хотите, чтобы удалить кабель. Коробки для переделки (старые работы), прикрепленные к гипсокартону, могут отрываться от гипсокартона, и их крепежные крылья часто ломаются.

Непослушный кодекс и нарушения безопасности

Уважаемый г-н Электрик: Домашний инспектор сказал, что в моем доме много нарушений правил электрики. Как я могу определить проблемы и самостоятельно произвести ремонт электрики в соответствии с нормативами?

Ответ: Нельзя. При проведении электрического ремонта дома очень важны опыт и знания, равно как и знание строительных норм. Также важно определить и внедрить безопасные методы работы, даже если вы работаете в одиночку. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Amazon и EBay.

Иногда ремонт бывает сложнее, чем установка нового. Вы должны работать в существующих пространствах и готовых стенах и быть более аккуратными, выполняя работу.

Проведите много исследований.Читайте книги, смотрите видео от известных продюсеров, таких как This Old House. Каждое нарушение строительного кодекса потребует отдельного решения на основе кода.

Поговорите с несколькими электрическими подрядчиками. Задавать много вопросов. Возможно, вы получите представление о том, какие исправления необходимо внести и, возможно, как.

Иногда при выполнении электромонтажных работ требуются другие профессиональные навыки. Кривая обучения в области электротехники очень велика, если учесть очное обучение и несколько лет работы под руководством опытных специалистов. Кроме того, требуются вложения в специальные инструменты.

Я много ремонтировал проводку, сделанную своими руками, и наблюдал множество нарушений кода и плохих методов установки. Ниже приведен частичный список распространенных ошибок электропроводки, с которыми я столкнулся.

Перевернутая потолочная электрическая коробка с прикрепленным кронштейном для потолочного вентилятора

Жена позвонила мне после того, как ее муж попытался установить потолочный вентилятор. Это то, что я обнаружил, когда приехал. Думаю, это был первый раз, когда я когда-либо видел электрическую коробку, установленную вверх ногами в потолке.

Домовладелец удалил существующую пластиковую электрическую коробку, установленную строителем, но вместо , купив старую скобу рабочего вентилятора и коробку , которая могла бы проходить через существующее отверстие, он сделал это. К задней части распределительной коробки крепился кронштейн крепления потолочного вентилятора.

См. Мои сообщения о потолочных вентиляторах для получения дополнительной полезной информации.

Выключатель света с заземляющим проводом, обмотанным вокруг одного из ушей на ремешке выключателя

На фотографии выше я обнаружил, что этот настенный выключатель был неправильно заземлен, просто заземляющий провод был обмотан вокруг уха устройства.Это был старый переключатель, на котором не было зеленого винта заземления. Я заменил его переключателем, у которого был винт заземления.

См. Мой пост про безопасную работу дома .

Не читаете и не советуетесь с последней редакцией «Национального электротехнического кодекса» (NFPA 70). Крайне важно, чтобы электрическая проводка была проложена безопасным способом. NEC публикуется и обновляется каждые три года, чтобы быть в курсе постоянно меняющихся потребностей потребителей и промышленности, обеспечивая при этом новейшие правила и рекомендации для безопасного электрического монтажа.

Обратите внимание, что в дополнение к «Национальному электротехническому кодексу» в некоторых городах и штатах есть свои собственные электрические нормативы, которые необходимо соблюдать. Рекомендуется обратиться в местный строительный отдел, чтобы узнать, какие нормы действуют. Во многих случаях к электрическим установкам могут применяться другие коды, такие как пожарный код, энергетический код, звуковой код, строительный кодекс и т. Д.

Неметаллический электрический кабель со скобами через внешнюю изоляционную оболочку

Кабель с неметаллической оболочкой, изображенный выше , был надежно прикреплен к балкам.Однако скобы прошли через кабель, а не вокруг него, и вызвали короткое замыкание.

Не учитывая безопасность ваших действий. Работа с электричеством и электропроводкой может быть опасна для вашего здоровья. По крайней мере, в вашем ящике для инструментов должны быть защитные очки, перчатки и одноразовая респираторная маска. Хорошая рабочая обувь с высокой спинкой и стальным носком - это то, что многие строители надевают на ноги для комфорта и защиты. Вы должны учитывать то же самое. См. Публикация OSHA № 1926 для получения инструкций по безопасности в строительной отрасли.

Кроме того, наиболее вероятно, что проводка, которую вы устанавливаете, будет использоваться другими. Важно обеспечить их безопасность с минимальным риском, соблюдая строительные нормы при установке.

EBay продает кабель Romex

Гнездо для лампочки с открытыми электрическими клеммами

Гнездо для лампочки в подвале с низким потолком наверху было обнаружено подключенным к розетке с переключателем и переходником. В качестве провода использовался шнур лампы, который не рассчитан на постоянную установку, а винтовые клеммы под напряжением были оголены и ослаблены! Я удалил это.

Отсутствие разрешения на электрооборудование или проверка электроустановки. Существует несколько аргументов в пользу НЕ получения разрешения или проведения проверки, например, нарушение правительством прав отдельных лиц или отказ оплатить стоимость разрешения и проверки. БЕЗОПАСНОСТЬ имеет первостепенное значение и отменяет все аргументы против разрешений.

Если вы не являетесь профессионалом, выполняющим электромонтаж в своем доме, вам необходимо подтверждение того, что работа выполнена безопасно и качественно.На карту поставлены безопасность и благополучие вас, вашей семьи и вашего дома. Правильное выполнение работы включает в себя разрешение и проверку местного строительного департамента или любого другого органа, уполномоченного на благоустройство дома в вашем районе.

Иногда владельцы в сообществе имеют дополнительные полномочия, такие как ассоциация домовладельцев или управляющая компания, с которыми необходимо консультироваться перед выполнением каких-либо работ.

Фарфоровая розетка без ключа, подвешенная на проводах, без электрической коробки

Кто-то хотел настенный выключатель для этой розетки, поэтому они протолкнули шнур от лампы в потолок и подключили его к выключателю.Розетка прикручивалась непосредственно к потолку из гипсокартона. Электрической коробки не было. Кроме того, переключаемый провод был нейтральным, а не горячим, как требовалось.

Использование небольших электрических выключателей и розеток для размещения большого количества проводов. Как описано в NEC, в электрических коробках требуется определенный объем места для каждого электрического проводника. Требуемое количество зависит от размера используемого провода и от того, установлены ли в коробке какие-либо электропроводки, такие как выключатели и розетки.См. Статью 314 и таблицу 314.16 (A) и таблицу 314.16 (B) в «Национальных электротехнических правилах» (NFPA 70) для получения дополнительной информации.

Обрезка проводов в розетках, выключателях и распределительных коробках слишком коротко. Проводники должны быть достаточно длинными, чтобы выходить за внешний край коробки не менее чем на три дюйма. Прочтите статью 300.14. Более длинные проводники облегчают работу с ними. Если недостаточно места для удобного проталкивания проводов в коробку, вам может понадобиться коробка большего размера.

Металлические коробки заземлены неправильно. Все металлические предметы, несущие электрические проводники или содержащие электропроводку, должны быть заземлены. Если вы используете кабель типа NM-B, он содержит отдельный провод заземления из неизолированной меди. Его необходимо прикрепить к металлической коробке с помощью отдельного крепежного винта.

Винт-заглушка или винт, крепящий коробку к стене или потолку, нельзя использовать для крепления заземляющего провода. Все металлические коробки имеют резьбовое отверстие для винта 10/32 (крепежный винт №10 с резьбой 32 на дюйм). Используйте это отверстие и зеленый винт заземления 10/32 , чтобы заземлить коробку.Прочтите раздел VI статьи 250.

Кабели с металлической арматурой неправильно заделаны и не заземлены в металлической розетке.

В этой комнате было несколько электрических розеток с проводкой, подобной указанной выше. Бронированный кабель BX не был аккуратно обрезан, и в нем не было вводов. Следовательно, броня создавала короткое замыкание, когда врезалась в горячую проволоку.

Кроме того, не было хорошего заземления, потому что не использовался зажим или соединитель для плотного крепления кабельной брони к коробке.Ниже представлено решение.

Бронированный кабель с вводом, входящим в нижнюю часть металлической выводной коробки перед вставкой в ​​стену

Бронированные кабели, указанные выше, были обрезаны, а в кабель были вставлены противокороткие вводы. Зажим внутри коробки фиксирует кабели на месте, обеспечивая непрерывность заземления.

Для удобства монтажа броню ВХ лучше оставить немного вне коробки, пока выходная коробка не вдавится в стену. Затем провода протягиваются в коробку, и броня кабеля входит в зажимы и затягивается.

Невозможно определить местонахождение подземных коммуникаций до начала копания. Позвоните по номеру 811, чтобы БЕСПЛАТНО сделать отметку для всех ваших подземных коммуникаций, прежде чем копать где-нибудь на своей территории.

811 - это общенациональная горячая линия, которая свяжется со всеми вашими местными коммунальными предприятиями и организует их выезд, нахождение и отметку, где находятся ваши службы водоснабжения, газоснабжения, электричества, телефона и кабельного телевидения.

Использование удлинителя для постоянной проводки. Разные типы проводов и кабелей одобрены для различных целей.Шнуры, одобренные для переносного и временного использования, не должны использоваться в качестве стационарной проводки.

Изоляция обладает различными свойствами и характеристиками, которые делают ее непригодной для длительного использования. В некоторых случаях изоляция со временем высыхает и обрывается, обнажая оголенные медные проводники. Прочтите статьи 310, 400.7 и 400.8 в «Национальном электротехническом кодексе» (NFPA 70).

Провода, прикрепленные непосредственно к штырям вилки

Вместо того, чтобы устанавливать электрическую розетку, кто-то решил подключить кабель Romex непосредственно к вилке на фотографии выше. Когда я нашел, он был покрыт несколькими слоями изоленты.

Использование кабеля NM-B под землей. Вы должны использовать кабель и провод, рассчитанные и маркированные для подземного использования, даже если они находятся в кабелепроводе. Влага по-прежнему конденсируется внутри подземного канала и может вызвать проблемы, ведущие к выходу кабеля из строя.

Не используйте NM-B в земле непосредственно или в кабелепроводах, проложенных в земле. Используйте кабель типа UF для прямой подземной проводки или проводники THWN внутри кабелепровода, который проложен под землей.Статья 334 касается кабеля NM-B, а кабель UF - под статьей 340.

Неправильная проводка освещения под шкафом. Распространенный тип освещения под шкафом, который продается в розничных магазинах, имеет вилку и шнур лампы, уже прикрепленные к светильнику. Безопасно использовать этот свет, только подключив его к электрической розетке. Небезопасно отключать вилку и вставлять шнур лампы в стену, а также управлять освещением под шкафом с помощью настенного выключателя.

Надлежащий метод - иметь электрическую розетку, управляемую настенным выключателем, или использовать светильники под шкафом, одобренные для прямого подключения проводов.Их можно приобрести в магазине осветительных приборов или в компании по электроснабжению. Существуют низковольтные варианты освещения под шкафом , которые также имеют требования к проводке.

Соединение проводов без распределительной коробки. Я это часто вижу. Обычно два или более кабеля соединяются с помощью гаек, но распределительной коробки нет. Провода просто болтаются, то на чердаке, то в подвале.

Провода необходимо сращивать внутри распределительной коробки.См. Статью 314 Национального электротехнического кодекса (NFPA 70), чтобы определить распределительную коробку правильного размера в зависимости от количества и размера проводников, которые вы планируете сращивать.

Провода, подключенные над потолком без необходимой распределительной коробки, явно являются нарушением электрических правил.

Вызов электрика для установки проводки ПОСЛЕ того, как вы покрасили и декорировали. Это не совсем код или нарушение правил безопасности, но это очень хорошая идея. Электропроводку нужно провести внутри стен и потолка.

Иногда необходимо проделывать отверстия в стенах и потолке для прокладки проводки для розеток, выключателей и осветительных приборов. Если вы планируете установить освещение, розетки и выключатели, ПРЕЖДЕ чем приступить к отделочным работам, позвоните электрику. Форма следует за функцией.

Подвальный светильник неправильно подключен к электрической розетке

Вилка установленного на заводе короткого провода , подключенного к вышеуказанному подвесному люминесцентному светильнику, была отрезана, и провод был подключен непосредственно внутри розетки.Зеленая стрелка указывает на заземляющий провод кабеля Romex. Его никогда не подключали, а вместо этого просто удвоили разъем. Кабель BX висел в воздухе без скоб и других опор.

Соединительные коробки из ПВХ

- Cantex Inc

Видео по установке монтажной коробки ПВХ CANTEX


В нашу цифровую эпоху, основанную на энергии, нельзя недооценивать важность правильных электрических соединений! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая соединительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественной электротехнической продукции из ПВХ американского производства.

Национальный электротехнический кодекс (NEC) предписывает, что сращивания проводов за пределами утвержденного корпуса запрещены. Распределительные коробки из ПВХ - это один из утвержденных типов корпусов, используемых для защиты соединений проводов и кабелей.

Что такое распределительная коробка?

Распределительные коробки

- это просто стандартные электрические коробки, в которых размещаются и защищаются соединения двух или более кабелей или проводов цепи. Распределительные коробки - это общее место встречи электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другую электрическую арматуру.

Поскольку соединительные коробки из ПВХ легче и проще в установке, чем утвержденные NEC металлические корпуса, они являются отличным вариантом для защиты электрических соединений с меньшими затратами труда и меньшими затратами. Все распределительные коробки должны быть закрыты и правильно установлены в соответствии с применимыми электротехническими нормами. Статья 314 Национального электрического кодекса (NEC) и NEMA OS3 объясняют инструкции по установке распределительных коробок. Перед установкой любого электрического изделия из ПВХ обязательно ознакомьтесь со всеми национальными и региональными правилами по электрооборудованию.

Рейтинг NEMA показывает, подходит ли распределительная коробка для использования во взрывоопасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все соединительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для обеспечения соответствия действующим строительным и электрическим нормам.

CANTEX производит два типа соединительных коробок из ПВХ: наши литые соединительные коробки из ПВХ меньшего размера выпускаются в 11 размерах, а наши большие соединительные коробки из ПВХ доступны в 5 размерах.Литые распределительные коробки CANTEX внесены в морской реестр UL и сертифицированы по NEMA для типов 1, 3. 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 на 14 на 6 дюймов соответствует стандарту UL Type 4 X. Все остальные соединительные коробки CANTEX соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки, произведенные CANTEX, рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градусов по Фаренгейту). Компаунд, используемый для производства наших соединительных коробок из ПВХ, имеет класс воспламеняемости UL94V-0.

Соединительные коробки CANTEX из ПВХ легко соединяются с нашими применимыми трубами и фитингами из ПВХ. Они также могут использоваться с электрическими металлическими трубками (EMT), если соблюдаются соответствующие инструкции по установке NEMA OS3 и NEC, а также все местные нормы.

Инструкция по установке монтажной коробки из ПВХ на стене

Соединительная коробка из ПВХ Инструкции по установке в землю

Распределительные коробки из ПВХ, часто используемые

    Ознакомьтесь с нашей полной линейкой соединительных коробок CANTEX PVC

    Электрические розеточные коробки и крышки

    Электрические коробки

    Электрические коробки используются для закрытия соединений для ряда приложений, таких как переключатели, приспособления и электрические розетки, и защиты их от внешних повреждений, взлома и других факторов, которые могут повлиять на их работу. Доступно множество моделей электрических коробок, некоторые из которых специально разработаны для подключения внутри или вне помещений.

    Местные строительные нормы и правила и Национальный электротехнический кодекс (NEC) требуют использования определенных типов электрических коробок в определенных приложениях, в то время как отраслевые правила могут требовать от предприятий использовать и другие варианты для коммерческих приложений.

    Источник изображения: digikey.com

    Использование электрических коробок

    Электрические коробки можно устанавливать на поверхности стен, за стенами и в нишах или даже на потолке.Такая гибкость установки делает их невероятно полезными для множества различных приложений, например:

    • Сращивание или соединение проводов в электрических цепях и проводке.
    • Корпус разъемов для электрических приборов, осветительных приборов и т. П. И монтаж их на стенах или потолках для облегчения доступа.
    • Электрические коробки
    • с соответствующими номинальными характеристиками, установленными и закрепленными скобами можно использовать для размещения и монтажа потолочных вентиляторов и их соединений.
    • Электрические коробки
    • доступны из различных материалов и размеров для различных применений, которые могут защитить проводку, схемы и от поражения электрическим током.
    • Они обеспечивают легкий доступ к схемам и компонентам для ремонта и обслуживания.
    • Провода под напряжением также можно заземлить для дополнительной защиты и предотвращения коротких замыканий.
    • Они доступны в металлическом, пластиковом и синтетическом корпусе и могут соединяться с помощью металлических проводов и кабелепроводов, а также неметаллических кабелей.

    Типы электрических коробок Электрические коробки

    бывают самых разных конфигураций, каждая из которых предназначена для конкретного использования.К ним относятся:

    Распределительная коробка - Распределительные коробки никогда не используются для соединения корпуса переключателя, приспособлений или розеток, только провода, соединенные друг с другом. Эти электрические коробки позволяют безопасно разделять цепи и создавать ответвления в разных направлениях.

    Handy Box - В тех случаях, когда монтаж электрических коробок за стенами или в нишах невозможен, можно использовать удобные коробки для размещения розеток и выключателей света. Их можно установить прямо на поверхность стены без каких-либо серьезных изменений.

    Наружная коробка - Наружная коробка доступна в виде неметаллических и металлических элементов и предназначена для большинства наружных применений. Как правило, они включают в себя функции, которые защищают проводку и схемы от элементов, такие как герметичные швы, прокладки и водонепроницаемые крышки.

    Old-Work Box - Старые рабочие ящики, также называемые коробками для модернизации, имеют встроенные зажимы, чтобы их можно было прикрепить к существующему гипсокартону. Они идеально подходят для установки после того, как гипсокартон уже повешен.

    Коробка для новых работ - Коробки для новых работ устанавливаются путем крепления их непосредственно к балкам или стойкам. Эти электрические коробки предназначены для установки при новом строительстве с использованием стержневой подвески.

    Металлический ящик - Металлический ящик обладает некоторыми уникальными характеристиками, поэтому местные строительные нормы во многих местах требуют их использования вместо ПВХ или пластика. Как правило, они намного более прочные и работают намного дольше.

    Коробка из ПВХ или пластика - Коробка из ПВХ или пластика - это простое в установке и недорогое решение для размещения электрических коробок за гипсокартоном как в старых, так и в новых рабочих ситуациях.

    Квадратный ящик - Квадратный ящик изготовлен из оцинкованного металла и может использоваться в новом строительстве. Они принимают проводку от двух устройств.

    Стандартная прямоугольная коробка - Стандартные прямоугольные коробки являются наиболее распространенным типом электрических коробок. В них может быть только одна розетка, розетка или выключатель.

    Круглый или восьмиугольный ящик - Эти электрические коробки предназначены для установки на потолке и могут вместить только легкие предохранительные устройства и приспособления, такие как небольшие осветительные приборы и датчики CO2 / дыма.

    Потолочный ящик - Потолочный ящик используется для размещения более тяжелых устройств и приспособлений, таких как люстры или потолочные вентиляторы. Перед установкой его следует убедиться, что он рассчитан на то, чтобы выдерживать, по крайней мере, необходимую нагрузку.

    Аксессуары для электрических коробок

    Существует широкий ассортимент аксессуаров и фитингов, предназначенных для использования вместе с электрическими коробками. Они могут улучшить различные возможности, такие как безопасность, гибкость и эстетика:

    Крышки для коробок - После установки электрической коробки и подключения проводки от устройств необходимо использовать соответствующую крышку. Пластина коробки - это в основном плоская пластина, которая может быть установлена ​​на коробке с помощью винтов, и доступны различные варианты:

    • Внутренние розеточные коробки и выключатели света могут быть закрыты простыми или декоративными крышками.
    • Для наружных ящиков требуются водонепроницаемые крышки или используемые крышки для емкостей. Они обеспечивают доступ к розетке, при этом полностью закрывая ее.
    • Простые крышки коробки могут использоваться для защиты проводки от элементов и случайного контакта, при этом обеспечивая доступ для ремонта и обслуживания.

    Расчалки и балочные ангары - Светильники и другие устройства могут быть установлены между балками с помощью скоб и балочных ангаров, поэтому их можно относительно легко установить в разных местах.

    Удлинительные кольца - Если в распределительной коробке необходимо разместить несколько проводов, можно использовать удлинительное кольцо, чтобы увеличить общую глубину и предоставить больше места для проводки.

    Коробки с регулируемой глубиной -
    Эти коробки можно отрегулировать для точной установки электрических коробок заподлицо с поверхностью стены, независимо от фактической глубины материала стены.

    Свяжитесь с нами

    Если у вас возникнут вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

    Свяжитесь с нами

    Как снять розетку со стены | Руководства по дому

    После извлечения электрической розетки у вас остается неиспользуемая электрическая коробка, но она не пуста. Провода, которые питали розетку, все еще там, как и провода, ведущие к устройствам, находящимся дальше по цепи. Самый практичный и одобренный кодексом способ сохранить эти устройства подключенными - это оставить коробку на месте и соединить соединения внутри нее.Однако, если вы удаляете всю цепь или если розетка была в конце линии, вы можете вытащить коробку. Сложность работы зависит от того, коробка это черновая или переделанная.

    Отсоедините розетку, если вы этого еще не сделали, сначала выключив прерыватель, который управляет цепью, в которой он находится. Еще раз проверьте отсутствие электричества в розетке с помощью бесконтактного тестера цепей. Отвинтите крышку с помощью отвертки, затем открутите розетку от коробки.Отсоедините провода - самый быстрый способ - перерезать их кусачками - и снимите розетку.

    Отсоедините силовой кабель от электрического щитка, если вы не планируете его оставлять. Если вам неудобно работать с панелью, попросите электрика выполнить эту часть работы. Оставьте кабель подключенным, если вы планируете обходить розетку.

    С помощью отвертки сломайте пластиковые выступы на задней стороне коробки, чтобы кабели легко скользили, затем вытащите кабель цепи, если вы снимаете цепь.Вы можете вытащить его, пройдя на чердак или в подвал и протянув его через верх или низ настенной плиты. Если вы не можете этого сделать, просто вытолкните его из коробки.

    Осмотрите коробку. Если вы видите снаружи фланец 1/2 дюйма с винтом вверху и внизу, это коробка для модернизации. Ослабьте винты отверткой, потянув за коробку другой рукой. В какой-то момент пластиковые анкеры, крепящие его к стене, освободят его, и вы сможете его снять.

    Вырежьте отверстие вокруг коробки с помощью пилы для гипсокартона, если это не коробка для ремонта.Сделайте отверстие на 2 или более дюйма больше, чем коробка, чтобы можно было получить доступ к гвоздям, крепящим коробку к стене. Вытащите гвозди монтировкой или плоскогубцами и снимите коробку.

    Прикрепите кабель схемы к шпильке скобами для проволоки, чтобы он не мешал, если вы не сможете его вытащить. Перед тем как закончить работу, обязательно отрежьте другой конец, чтобы кабель не использовался. Таким же образом обрежьте и закрепите все ответвления кабеля от розетки.

    Зашейте отверстие свежим гипсокартоном.Вырежьте скобу, перекрывающую отверстие, из фанеры толщиной 1/2 дюйма, прижмите ее к задней части гипсокартона и закрутите шурупы для гипсокартона спереди, чтобы удерживать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
