Короб пластиковый для проводов размеры: Короб для проводов пластиковый – назначение, виды, размеры, установка

каналы — виды, цвета, размеры. Разновидности кабельных коробов

Что делать, когда нужно подвести электропроводку или другой кабель к новому месту в доме, офисе, производственном цехе? Штробить стены, а после делать ремонт – трудоемкое и долгое занятие. С другой стороны – провод, просто брошенный на пол или прикрепленный к стене, выглядит неаккуратно и подвержен внешнему воздействию. Оптимальный вариант решения вопроса – применить специальный короб под кабель. Рассмотрим, какой выбрать кабель-канал, исходя из задач и типа помещения.

Назначение и преимущества кабельных каналов

Даже после тщательно спланированного ремонта спустя время может появиться необходимость дополнительно провести проводку по комнате. Просчеты, перепланировка, добавление электрооборудование – причины разные. Кабельный короб – это специальные монтажные короба, которые позволяют сделать открытую проводку менее заметной и защищают ее от повреждений. При этом они обеспечивают легкий доступ к кабелю в любой момент для проверки на целостность, замены, добавления новых проводов. Сам короб под кабель сравнительно легко убрать, перенести при изменениях в планировке.

Конструктивно защитный короб для кабеля – это корпус, где размещаются провода, и крышка, которая защищает внутреннее содержимое. Соседние участки соединяются между собой стыковочными деталями. С ними можно огибать углы, выступы стен.

Кабель-каналы подходят для:

• Электропроводки.
• Телефонных линий связи.
• Кабелей домашних и офисных сетей информации.
• Проводки систем пожарной и охранной сигнализации, систем видеоконтроля.

Преимущества использования кабель-каналов:

• Безопасность.
• Простота установки – канал легко и без применения специальных инструментов закрывается крышкой на защелке.
• Защита содержимого от несанкционированного доступа, пожара и повреждений благодаря ударопрочности, стойкости к низким и высоким температурам, огню, ультрафиолетовому излучению.
• Универсальность – из-за разнообразия форм, размеров, цветов они гармонично будут смотреться в любом интерьере.

Типы кабельных коробов

Различают кабель-каналы по нескольким основным параметрам:

• По типу конструкции модели различаются конструкцией профиля и особенностями замков. Короба бывают в форме прямоугольника, округлости, треугольника, плоские, цельные или перфорированные, жесткие и гибкие.
• По варианту и месту крепления – служат для прокладки в заливающихся полах, плинтусах, на стенных и потолочных перекрытиях.
• По материалу – применяется пластик и металл (прочная прокатная сталь, покрытая цинком или алюминий). Металлические сплавы прочнее, короба из них выигрышно смотрятся в современных интерьерах или производственных помещениях, но имеют более высокую стоимость. Часто применяются для наружных работ. Пластиковые – более дешевые и практичные, простые в монтаже (участок нужной длины отрезается монтажным ножом). У пластиковых коробов есть переходники с нестандартными углами поворотов (от 7 до 45 гр), что облегчает нестандартное крепление. Пластиковые каналы используются внутри помещений. Применяется специальный пластик, который слабо горит, устойчив к воздействию химических веществ.

Рассмотрим подробней, какие бывают кабель-каналы по конструктивным особенностям.

Мини-каналы

Отличаются компактными размерами (по размеру – сечение от 5 мм до 40 мм), подойдут для протяжки нескольких проводов маленького размера. Применяются в домашних или небольших офисных помещениях. Крепятся саморезами, или на клей.

Напольные короба

Их овальная форма задумана, чтобы не сильно выступать от поверхности пола и не мешать движениям. Чаще сделаны из стали или алюминия, реже из прочной пластмассы. От использованного материала зависит, какую температуру выдерживает кабель-канал.

Плинтусные

Заменяют плинтус и идеальны для прокладки кабеля на стыке пола и стены. Такие короба хорошо вписываются в интерьер, удобны и практичны. Основной материал изготовления – пластик, с разнообразным декоративным, цветовым оформлением. Крепятся к полу или стене на саморезы, комплектуются переходниками, заглушками и соединителями.

Угловые

Имитируют потолочный плинтус, отличаются декоративной видом, большой гаммой цветов и структур. Основной размер – 40х40 мм.

Парапетные

Один из основных видов кабель-каналов для офисов и административных зданий. Имеют Т, Г или W-образное поперечное сечение. Это самые широкие короба – их размер до 60*100 мм, могут использоваться для монтажа не только проводов, а и розеток. Основной материал изготовления – пластик.

Перфорированные

В них применяется профиль с многочисленными отверстиями, что облегчает их вес (до 40%) и уменьшает стоимость. Изготавливаются из металла и пластика, могут быть с прямоугольным или круглым сечением. Перфорация обеспечивает улучшенную вентиляцию, что препятствует перегреву, накоплению конденсата внутри короба. Перфорированные короба являются одним из основных комплектующих при сборке электрощитового оборудования.

Гибкие

Также встречаются под названием рулонные. Имеют перфорированную форму и оптимальны для прокладки проводки на неровных поверхностях. Имеют круглую или прямоугольную форму, выпускаются длиной до 20 м.

Цепные системы

Это разновидность гибких кабельных каналов. Состоят из металлических или пластиковых элементов, которые подвижно скреплены между собой. Применяются, чтобы подвести провода к станкам, промышленному оборудованию. Защищают провода от износа, повреждений, коррозии.

Прозрачные

Имеют компактные размеры, выполнены из прозрачного пластика. Часто служат элементом крепления LED-ленты в декоративных целях. Используются в домах, офисах, устанавливаются на транспорт для подсветки. Ширина такого прозрачного канала в у разных производителей встречается от 5 до 20 мм.

Проволочные

Это металлические проволочные короба, чаще называются проволочные лотки, для укладки большого количества кабеля. Их преимущества – хорошая вентиляция, малое оседание пыли. Применяются в промышленных цехах, складах.

Лестничные

Короба или лестничные лотки из прочного и толстого металла с усиленной конструкцией, внешне напоминающей приставную лестницу. Подходят для прокладки большого количества кабеля. Основное назначение – монтаж на производствах.

Цвета кабель-каналов

Производители выпускают огромный ассортимент цветовых решений. Они имитируют разные текстуры – под разные породы дерева и другие материалы. Также встречается белая, серая, разноцветная, под металл и другая окраска. Найти подходящий короб под интерьер цвет и текстуру не составит труда.

Наиболее часто применяются – серые и белые короба для использования на полу, стенах и потолках. Окрас под дерево – вариант для загородного дома.

Размеры

Стандартно кабельные каналы продаются отрезками в два метра длиной. Поставляются они упаковками, в каждой из которых от 9 до 100 отрезков. Длина, комплектация поставки, количество коробов в упаковке могут быть разными в зависимости от производителя.

Нельзя ответить однозначно на вопрос – какой кабель-канал лучше. Выбор зависит от множества факторов: назначения, требований к жесткости, размеров, декоративности короба. Специалисты нашего интернет-магазина всегда готовы помочь вам с выбором подходящего кабель-канала!

Пластиковый кабель-канал, размеры и дополнительные параметры

12.02.2015 / Кабельные каналы

Довольно часто появляется потребность в оборудовании наружной электропроводки. Вариантов её выполнения есть несколько: это и открытые провода, и гофротруба, и специальный кабель-канал. У каждого из этих способов есть свои преимущества и недостатки. Кроме того, применяются они в различных ситуациях и совершенно по разному выглядят. Для квартиры самым подходящим выбором будет кабель-канал, ведь он обеспечивает достаточную пожаро- и электробезопасность, а также имеет достаточно привлекательный внешний вид.

Приём бу кабеля заказывать лучше всего на kabelexpert24.ru. Очень выгодные условия!

Единственный нюанс в том, что его правильная установка, это достаточно трудоемкий процесс, который требует определенной сноровки. Огромный выбор конструкций, свойств и размеров кабель-каналов для электропроводки различных производителей не позволяют говорить о каких-либо усредненных правилах монтажа. Единой технологии не существует, поэтому, если вы уже решили связаться с этим видом прокладывания проводки, не рассчитывайте на большую помощь. Разбираться и приспосабливаться придётся самостоятельно, на основании определенных рекомендаций.

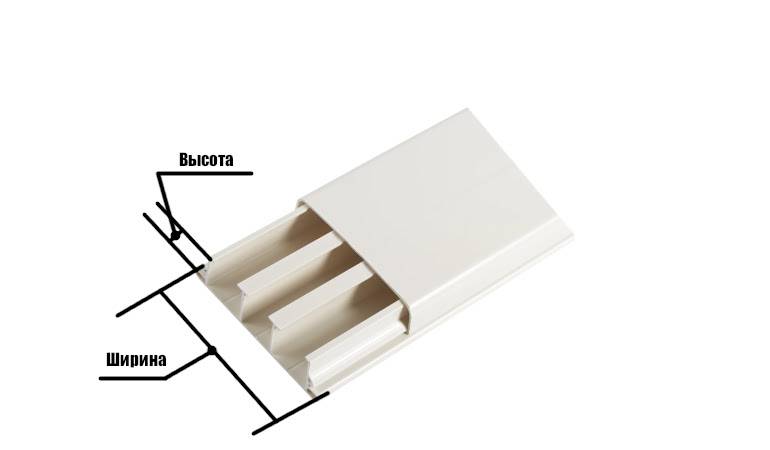

Стандартные размеры пластиковых коробов для кабелей

Доступных в продаже вариантов достаточно много: есть и треугольные, и многоугольные пластиковые кабель-каналы. Однако, определенные стандартные предложения тоже присутствуют. Таковыми являются самые обычные, квадратные чехлы для кабеля. Их размеры достаточно разнообразны, а принцип крепления для всех одинаков. Сверху каждый из предложенных размеров закрывается специальной планкой на защёлках. Размер, естественно, зависит от количества проводов и будет очень глупо брать короб шириной 10 см для одного тонкого кабеля.

[attention type=green]Всего на выбор доступны такие варианты стандартных кабель-каналов: 12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.[/attention] Все они поступают в продажу в виде двухметровых планок, которые соединяются между собой специальными муфтами. Крепятся такие планки тоже одинаково: на каждые полметра длины приходится одно отверстие под шуруп, через которое кабель-канал прикручивается к стенке или потолку. В комплекте, к сожалению, не предоставляются ни шурупы, ни дюбеля, поэтому их придется докупать отдельно.

Выбор кабель каналов по размерам

Для того, чтобы определиться с размерами пластикового короба для кабеля, следует учесть несколько факторов:

• Во-первых, нет смысла устанавливать большой кабель-канал для пары проводов, равно как и не стоит впихивать десять кабелей в малюсенький чехол. Идеальный вариант — размещение проводов практически вплотную с небольшим запасом. В будущем сюда можно добавить ещё пару кабелей.
• Во-вторых, нужно понимать, что для достижения эстетически правильного вида, магистральные коробы должны быть немного больше, чем отводы на розетки, выключатели или приборы.

Определение количества ПВХ кабель-канала по размеру

Как мы говорили выше, стандартная длина одной планки — 2 метра. Чтобы подсчитать необходимую длину для своей комнаты или квартиры, стоит замерить приблизительное количество. Для устранения неудобных ситуаций с нехваткой материала, лучше сразу купить на 10-15 процентов больше кабель-канала. Причина этого в том, что короб изготавливается из пластика и его можно сломать просто руками. А потом, когда часть расходников будет забракована, внезапно окажется, что они закончились в магазине

[blockquote_gray]При монтаже определенной системы электропроводки производится предварительный расчет сечения кабеля по мощности. Для этого распределяют потребителей электроэнергии по группам, для которых определяют величину максимального тока, после чего непосредственно выбирают нужное сечение.

Галогенные лампы уже продолжительное время являются достойной альтернативой обычным лампам накаливания. Прочитать о преимуществах и недостатках разных видов энергосберегающих ламп можно в этой статье.[/blockquote_gray]

Дополнительные параметры

Зачастую фирмы вместе с кабель-каналом выпускают заглушки, муфты, уголки и прочую фурнитуру для него. Интересно, что даже сэкономив на цене самого короба, лучше не мелочиться с дополнительными элементами и не стоит покупать кабель-канал без фурнитуры. С ней монтаж станет куда проще, а выглядеть готовое изделие будет намного симпатичнее.

[attention type=yellow]Касательно цвета стоит понимать, что синий, чёрный, желтый или зеленый чехол не подойдет под любой интерьер, в то время как белый цвет является в этом плане универсальным. К тому же, он ещё и самый популярный, поэтому всегда найдется и фурнитура, и ещё одна планка.[/attention]

На что обратить внимание?

Самым главным элементом кабель-канала является замок. Кривизна торцов не особо скажется на удобстве монтажа, в то время как проблема с замком станет настоящей катострофой. Не нормально, когда лицевая часть отваливается при малейшем прикосновении, но ещё и неудобно, если она садится слишком туго. Качественный короб должен легко открываться руками и прочно защелкиваться.

Видео для ознакомления с ассортиментом пластиковых кабель-каналов для электропроводки

Расчет заполнения коробки

| EC&M

Благодарим вас за посещение одной из наших самых популярных классических статей. Если вы хотите ознакомиться с обновленной информацией по этой теме, ознакомьтесь с недавно опубликованной статьей Освежение расчетов заполнения ящиков .

Примечание. Эта статья основана на NEC 2005 года.

Заполнение коробки — это не просто количество проводов в коробке — это общий объем проводников, устройств и арматуры в коробке.

В каждой розетке есть определенное пространство для проводников, устройств и фитингов. Мы называем это объемом коробки. Вы рассчитываете объем коробки на 314,16 (A) и наполнение коробки на 314,16 (B), но убедитесь, что объем вашей коробки 314,16 (A) больше или равен вашему заполнению коробки 314,16 (B).

Объем ящика

Таблица 314.16(A), похоже, упрощает определение объема ящика, но не стоит слишком увлекаться. Таблицу 314.16(A) можно использовать только в том случае, если в коробке нет выключателей, розеток, шпилек светильника, зацепов светильника, внутренних кабельных зажимов или проводников заземления оборудования. Это бывает редко.

Если таблица 314.16(A) неприменима для вашей установки, как это обычно бывает, как рассчитать объем ящика? Это вопрос сложения отдельных объемов собранных деталей [314.16(A)].

Начните с самой коробки. Если коробка нестандартного размера, объем будет указан на коробке производителем [314.16(A)(2)]. Затем добавьте к нему сумму отдельных объемов собранных деталей, таких как гипсовые кольца, удлинительные кольца и т. д. Включите только те части, объемы которых указаны в кубических дюймах [314.16(A)] или включены в таблицу NEC. 314.16(А).

Объем проводника

Расчет объема проводника заключается в суммировании объемов заполнения отдельных проводников и заполнений эквивалентных объемов проводников — таких объемов пять. После того, как вы рассчитаете все пять объемов с помощью 314.16(B)(1)–(5), сложите их, используя эквивалентные объемы из таблицы 314.16(B). Полученное число — это общий объем проводника. Ни в коем случае это не может превышать объем коробки [314,16 (A)].

В этом процессе вам не нужно считать дорожки качения и кабельные фитинги (включая контргайки и втулки), соединители проводов или соединители кабелей с их зажимным механизмом вне коробки. Вам также не нужно считать проводники, которые начинаются и заканчиваются внутри распределительной коробки (например, перемычки и пигтейлы для соединения оборудования) [314.16(A)].

Используя 314.16(B), рассчитайте эквивалентные объемы каждого из пяти следующих проводников:

1. Объем проводника

   Каждый неразорванный проводник, проходящий через коробку, а также каждый проводник, оканчивающийся в коробке, считается за один объем проводника. Каждая петля или виток неразорванного проводника, длина которого не менее чем в два раза превышает минимальную длину, требуемую для свободных проводников в соответствии с 300.14, должна учитываться как два объема проводника. Проводники, которые начинаются и заканчиваются внутри коробки (например, косички), вообще не учитываются (9).0007 Рис. 1 ).

   Вы можете не учитывать проводники заземления оборудования и до четырех проводов крепления 16 AWG и меньше при расчете заполнения коробки, если они входят в коробку от куполообразного светильника или аналогичного навеса (например, навеса потолочного крыльчатого вентилятора) [314.16(B)( 1) Пр].
2. Кабельный зажим, объем

   Один или несколько внутренних кабельных хомутов учитываются как объем одного проводника в зависимости от наибольшего проводника, входящего в коробку. Кабельные разъемы, у которых зажимной механизм находится вне коробки, не учитываются.

3. Объем опорного фитинга

   Каждая опора светильника или выступ светильника считается за один проводник в зависимости от наибольшего проводника, входящего в коробку.

4. Объем ярма устройства

   Каждое одноблочное ярмо устройства (независимо от номинального тока устройства) считается за два объема проводников, исходя из самого большого проводника, который заканчивается на устройстве.

   Многоблочное ярмо устройства, ширина которого слишком велика для монтажа в одинарной коробке, как описано в Таблице 314.16(A), считается как два объема проводника для каждого банда, исходя из наибольшего проводника, который заканчивается на устройстве ( Рис. 2 ).

5. Объем проводника заземления оборудования

   Все проводники заземления оборудования в коробке учитываются как один объем проводника на основе наибольшего проводника заземления оборудования, входящего в коробку. Изолированные проводники заземления оборудования для розеток с изолированными заземляющими клеммами (изолированные заземляющие розетки) [250.146(D)] учитываются как дополнительный объем одного проводника.

Всего проводников

Какое общее количество проводников используется для расчета заполнения коробки в Рис. 3 ?

Выключатель и проводники: пять — 14 AWG*

Розетки и проводники: четыре — 14 AWG**

Провод заземления оборудования: один — 14 AWG

Кабельные зажимы: один — 14 AWG

Всего = 11 — 14 AWG

* два провода для устройства и три провода для подключения

** два провода для устройства и два провода для подключения

Каждый калибр 14 AWG считается за два кубических дюйма [Таблица 314.16(B)]. Следовательно, 11 проводников × два кубических дюйма = 22 кубических дюйма.

Если кубический дюйм объема грязевого кольца не проштампован или не указан в задаче, мы не можем включить его в объем коробки. Не зная объема грязевого кольца, минимальным требованием для этого примера будет ящик площадью 4 квадратных дюйма и глубиной 2⅛ дюйма.

Размер коробки

Чтобы определить размер выходной коробки, когда проводники разных размеров, выполните следующие действия:

Шаг 1 : Определите количество и размер эквивалентов проводников в коробке.

Шаг 2 : Определите объем эквивалентов проводника из 314.16(B)(1)–(5).

Шаг 3 : Определите размер коробки, используя Таблицу 314.16(A).

Давайте рассмотрим пример. Какой минимальный размер квадратной выходной коробки требуется для одного кабеля типа NM 14/3, который заканчивается трехходовым переключателем, и одного кабеля типа NM 12/2, который заканчивается розеткой? В коробке установлены кабельные зажимы ( рис. 4 ).

Шаг 1: Определите количество проводников каждого размера.

14 AWG

14/3 NM = три — 14 AWG

Переключатель = два — 14 AWG

Всего = пять — 14 AWG

12 AWG

12/2 NM = два — 12 AWG

Кабельный зажим = один-12 AWG

lecelect = два-12 AWG

Основанный на оборудовании проводник = один-12 AWG

Всего = шесть-12 AWG

Все оборудование. на наибольшем заземляющем проводнике, входящем в коробку [314.16(Б)(5)].

Шаг 2: Определите объем проводников [Таблица 314. 16(B)].

14 AWG = два кубических дюйма каждый

2 кубических дюйма × пять проводников = 10 кубических дюймов

12 AWG = 2,25 кубических дюйма каждый

2,25 кубических дюйма × шесть проводников = 13,50 кубических дюймов

9 0014 Общий объем = 10 куб. дюймы + 13,50 куб. дюймов

Общий объем = 23,50 куб. дюймов

Шаг 3: Выберите выпускную коробку из Таблицы 314.16(A).

Квадрат 4 × 2⅛, 30,30 кубических дюймов соответствует минимальным требованиям к кубическим дюймам.

Правильное решение

Иногда у вас уже есть коробка, и вам нужно убедиться, что вы не переполняете ее. Это легко может произойти во время работ по реконструкции/модернизации или после получения приказа о внесении изменений в новое строительство. В других случаях вы знаете, сколько проводников пойдет в данной трассе, и вам нужно убедиться, что вы установили достаточно большую коробку. В любом случае вы рассчитываете объем коробки и объем проводника. Тем не менее, вы можете подытожить весь процесс следующим образом:

• Если проводники имеют одинаковый размер, сложите их вместе и определите размер коробки, используя столбцы размера AWG Таблицы 314.16(A). Эквиваленты ваших проводников будут иметь тот же размер, что и проводники.

• Если коробка содержит проводники разных размеров, используйте Таблицу 314.16(B), чтобы найти площадь каждого проводника, сложите их и определите размер коробки из Таблицы 314.16(A), используя столбец кубических дюймов.

Но помните:

1. Расчет объема ящика заключается в суммировании отдельных объемов собранных деталей [314.16(A)].

2. Расчет объема проводника заключается в суммировании эквивалентных объемов отдельных проводников [314.16(B)(1)–(5)].

Если заполнение коробки превышает объем коробки, то необходимо уменьшить количество проводников или использовать коробку большего размера.

Имейте в виду, что это минимальные требования [90. 1]. Нет штрафа за использование слишком большой коробки, кроме дополнительной стоимости этой коробки по сравнению с меньшей. Как правило, в проекте более рентабельно использовать меньшее количество ящиков и иметь несколько негабаритных, чем вычислять точный минимум, необходимый в каждой точке, и пытаться сопоставить их все в полевых условиях.

Для получения дополнительной информации по этой теме прочитайте «Освежение расчетов заполнения ящиков».

Распределительная коробка из пластика или алюминия? | KrausMuller

Распределительная коробка , необходимая для любого типа электрических конструкций и проектов при проектировании домов, школ, зданий, больниц, заводов и т. д., служит для различных целей. Изготовленный из алюминия или ПВХ, этот небольшой предмет может иметь большое значение при правильном использовании.

Распределительная коробка: какая из них лучше всего подходит для моего проекта?

Высококачественные распределительные коробки , изготовленные из пластика или алюминия, необходимы для хорошего электрического проекта. Проверьте в нашей статье, какой из двух материалов лучше всего подходит для вашего проекта!

В конце концов, для чего нужна распределительная коробка?

Прежде всего, правильное описание распределительной коробки, а также определение ее использования необходимо для понимания влияния материала, из которого она изготовлена, на конструкцию. Как следует из названия, эта коробка способствует прокладке кабелей и проводов. Его основная полезность заключается в подключении проводов к розеткам или даже выключателям.

С распределительной коробкой можно установить полную проводку с возможностью разделения установки и изменения ее направления. Они также облегчают проверку проводки, техническое обслуживание и ремонт в случае необходимости.

Большинство этих коробочек изготовлено из ПВХ, который представляет собой пластик, препятствующий распространению пламени, и имеет стандартный размер 4×2. Если есть необходимость в более длинных участках проволоки, вы можете выбрать размер 4×4.

Пластиковая распределительная коробка

Как сказано выше, ящик из ПВХ является наиболее распространенным типом и его легко найти в магазинах. Отличительной особенностью является то, что он изготовлен из самозатухающего термопластичного материала, то есть в случае пожара он не будет распространять пламя, несмотря на то, что он сделан из пластика. Еще одним преимуществом является его двойная изоляция, которая обеспечивает более высокий уровень защиты, не говоря уже о том, что пластик — это материал, который легко найти и с которым легко обращаться. В отличие от того, как это выглядит, пластик, используемый в распределительной коробке, препятствует распространению пламени, так как он сделан специально для этой цели.

Алюминиевая распределительная коробка

Кроме того, поскольку алюминиевая распределительная коробка очень прочная, но ее труднее проколоть, она менее распространена на рынке. Тем не менее, он вполне присутствует в конструкциях, причем доступно несколько форматов.
