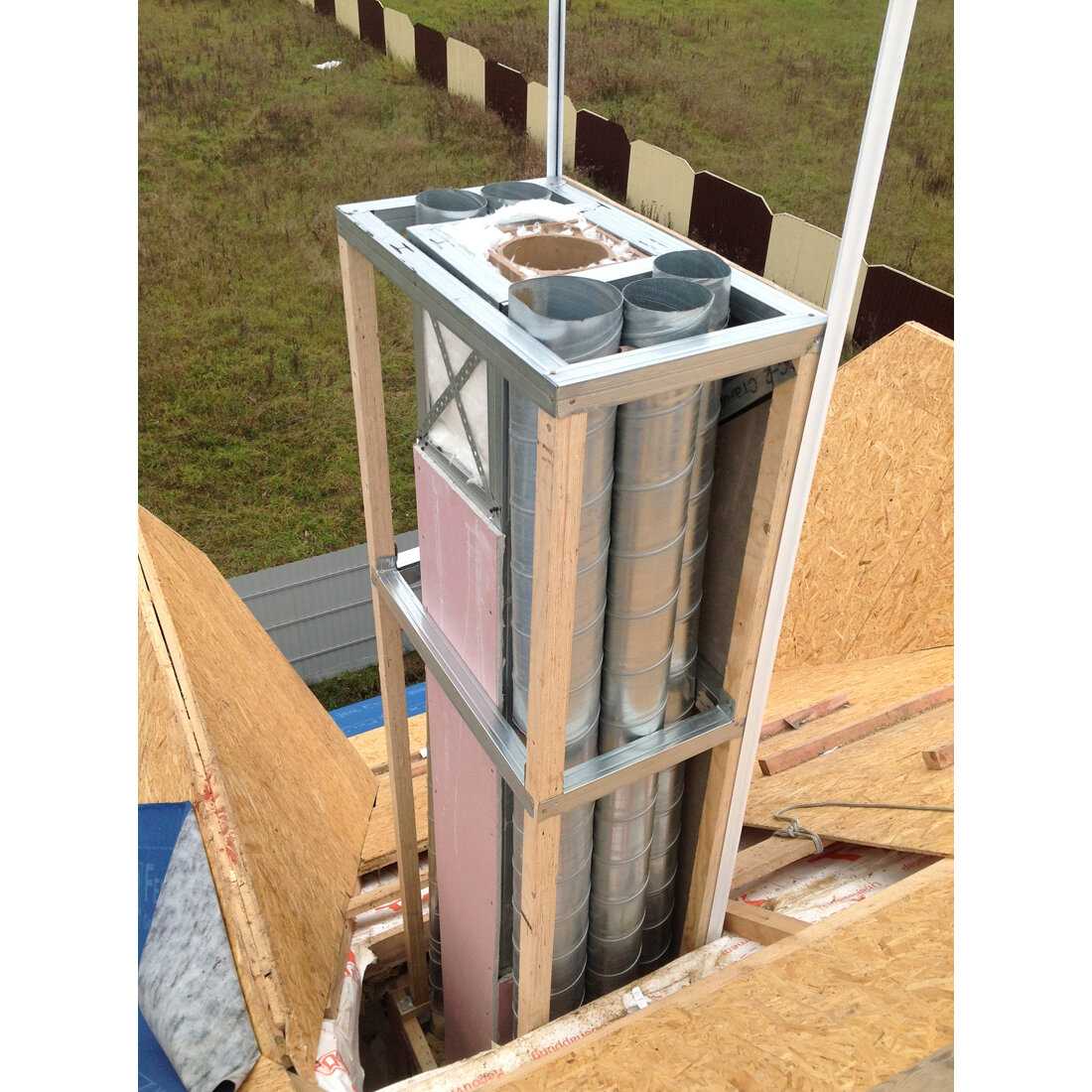

Устройство вентиляционной шахты на крыше: назначение, расчет высоты, монтаж

Правильный воздухообмен в любом здании невозможен без обустройства вентиляционной системы. От того, насколько грамотно она спроектирована и смонтирована, во многом зависит, будет ли жилой дом комфортным, уютным и безопасным для здоровья. Системы вентиляции состоят из нескольких основных узлов и элементов, к числу которых относятся и вентиляционные шахты. Вентшахта на кровле представляет собой техническое сооружение, через которое осуществляется отвод загрязненного воздуха из помещений во внешнюю среду.

Воздухообмен может быть естественным (движение происходит без использования дополнительного оборудования) или принудительным. Для частных домов отлично подходит первый вид систем вентиляции. Они не расходуют электроэнергию, не требуют постоянного обслуживания, не создают дополнительных шумов.

Требования к вентиляционным каналам

Вне зависимости от типа объекта вентиляционные каналы должны отвечать ряду требований — вот главные из них:

  • полная герметичность, отсутствие утечек воздуха по всей длине воздуховодов;
  • обеспечение воздухообмена с интенсивностью, отвечающей проектной документации;
  • соответствие строительным, санитарно-гигиеническим нормативам и стандартам;
  • абсолютная негорючесть и соответствие противопожарным правилам.

Принцип возведения вентиляционных каналов на различных объектах практически одинаков. Одни и те же методы применяются как для частного сектора, так и для промышленной сферы или коммерческого строительства.

Чтобы в вентиляционное отверстие, которое находится над поверхностью кровли, не попадали дождь, снег и различные загрязнения, оно накрывается сверху специальным зонтиком. Также шахта может оснащаться сеткой от птиц и другими аксессуарами.

Познакомьтесь с нашей продукцией

Вентиляционные шахты

Дымники

Вытяжные зонты

Колпаки

Узел прохода

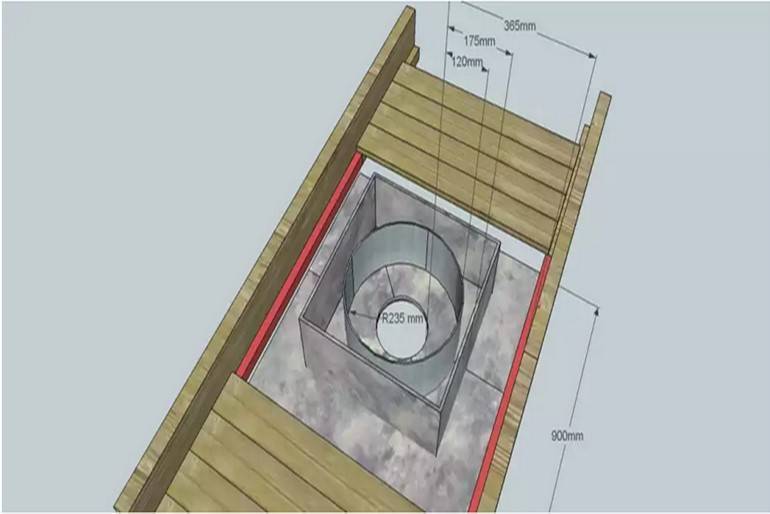

Отдельно нужно остановиться на таком элементе системы, как узел прохода. Он располагается в местах, где канал проходит через стену или перекрытие. Узлы прохода перекрытия и стен требуют внимательного подхода, если в шахте идет газоход или дымоход. Изготавливаются из оцинкованной стали и негорючего утеплителя (минеральная вата, в редких случаях — песок).

Узел прохода кровли выполняется обычно из металла, и делается под размер шахты, и угол наклона крови. Если работы ведутся в доме с плоской кровлей, то наплавляют битумное примыкание. Гораздо реже ставят пластиковые элементы (обычно, когда нужно вывести только 1 трубу).

При проектировании узла прохода надо учитывать следующие моменты:

  • тип кровли. Плоский, одно- или двухскатный, сложный;
  • угол скатной кровли;
  • вид кровельного материала. Это профнастил, керамическая черепица, металлочерепица, гибкая черепица и пр.

Поскольку при установке шахты над кровлей необходимо вырезать элемент крыши, включая внешнее покрытие, слои утеплителя и гидроизоляции, то после монтажа следует обязательно загерметизировать и теплоизолировать конструкцию. В противном случае в чердачное помещение будет попадать вода, а температурный режим в доме будет нарушен.

К узлу прохода предъявляется несколько основных требований:

  • канал должен быть вертикальным, без изгибов по всей длине. Это обеспечивает наилучшую вытяжку воздуха наружу;
  • рекомендуется выводить вентиляционную шахту через конек кровли по центру сооружения или максимально близко к нему. Это оптимальное решение для двухскатных крыш, которые не оборудованы стропильной системой с коньковой балкой. Близкое расположение к коньку обеспечит равномерный нагрев внутренней части вентиляционной трубы, а также повысит устойчивость наружной части к ветру и давлению снега зимой;
  • необходимо применять качественные фасонные изделия, которые гарантируют герметичность и беспрепятственное движение воздуха.

Зачем на крыше устанавливается вентиляционный выход

Выход — это завершающая часть системы вентиляции. Именно от его характеристик во многом зависит тяга и эффективность отвода загрязненного воздуха из помещений. Установка вентиляционных выходов осуществляется в строгом соответствии со СНиП. Благодаря этим изделиям обеспечивается вывод неприятных запахов и излишней влаги из комнат, поступление чистого воздуха, естественный воздухообмен в мансардном или чердачном помещении.

Наилучший вариант — устройство вентиляционного выхода на этапе строительства дома. Это позволит избежать лишних работ и затрат материалов. Но очень часто вентиляцию приходится обустраивать на уже существующем объекте. Это вполне реально сделать, но требования к профессионализму монтажников здесь несколько выше, поскольку работы отличаются большей сложностью и трудоемкостью.

Расчет высоты вентиляционной шахты

Согласно требованиям СНиП, необходимая высота трубы зависит от того, на каком расстоянии она располагается от конька:

  • если она находится в непосредственной близости от него (до 1,5 метра), то возвышение шахты над кровлей не должно превышать 0,5 метра от уровня конька. Это значение также актуально для плоских крыш;
  • если удаленность составляет 1,5–3 метра, то эти элементы можно располагать на одном уровне;
  • при расстоянии больше 3 метров вывод вентиляционного отверстия возможен под углом 10 градусов относительно конька;
  • при установке вентиляционной трубы рядом с дымоходом их высоты должна быть одинаковыми.

Для заведений общественного питания и продовольственных магазинов СНиП устанавливает отдельные требования. Возвышение трубы над крышей должно быть не менее 1 метра.

Из каких материалов изготавливаются вентканалы

Вентиляционные шахты в большинстве случаев обустраиваются одним из следующих способов:

  • монтаж канала из кирпича;
  • гильзование пластиковыми трубами;
  • создание шахты из оцинкованной листовой стали.

Рассмотрим сильные и слабые стороны каждого из указанных вариантов.

Вентиляционные шахты из кирпича

Такие конструкции обычно монтируют исключительно в смежных помещениях, для которых характерен высокий уровень влажности (в ванной комнате, на кухне и пр.). Прежде чем сооружать кирпичные каналы, необходимо понимать, что к ним предъявляются достаточно серьезные требования:

  • для кладки применяется исключительно полнотелый кирпич. Если всё-таки приходится использовать пустотелый, то все пустоты необходимо заполнить раствором. Если этого не сделать, то загрязненный воздух будет попадать в смежные каналы и комнаты;
  • необходимо обеспечить идеальную гладкость внутренних стенок. Выступающие швы и другие неровности препятствуют движению воздуха — такая вентиляция будет работать менее эффективно;
  • в шахтах не должно быть никакого оборудования.

Гильзование пластиковыми трубами

Популярное решение для частных домов. К его преимуществам можно отнести отсутствие образования конденсата. В то же время пластиковые трубы обычно применяются только для принудительной вентиляции. В системах естественного воздухообмена их используют реже. Оптимальными считаются трубы диаметром 130 мм, но расчет параметров воздуховодов всегда выполняется индивидуально для каждого конкретного объекта. На конфигурацию системы влияют климатическая зона, количество жильцов, число помещений в доме и другие факторы.

Монтаж оцинкованных коробов

Этот вариант многие эксперты называют самым надежным и эффективным. Оцинкованная сталь превосходно противостоит большинству внешних факторов. Она прочная, не боится перепадов температур и высокой влажности. Вентиляционные шахты из оцинкованной стали обладают идеально ровной внутренней поверхностью, поэтому воздух проходит по ним беспрепятственно и бесшумно. Такие конструкции прослужат домовладельцам многие годы, обеспечат уют и комфорт в помещениях.

Но при выборе этого материала стоит учесть, что он требует высокой квалификации монтажников. Металл также склонен к образованию конденсата, поэтому при установке шахты важно уложить дополнительную теплоизоляцию.

Пожаробезопасность

При создании вентиляции все помещения и этажи в здании оказываются соединены друг с другом сетью воздуховодов. Это достаточно опасно с точки зрения пожарной обстановки, поскольку дым и огонь смогут более быстро распространяться по помещениям. Чтобы повысить пожаробезопасность системы, необходимо строго соблюдать положения СНиП. В частности, все каналы и прокладки должны быть изготовлены из материалов, отвечающих нормам пожаро- и взрывобезопасности. Саму шахту следует отделить от воздуховодов перегородкой из влагоустойчивого и негорючего материала.

Заключение

В этой статье мы рассказали об особенностях устройства вентиляционных шахт. С одной стороны, это довольно простые конструкции, но с другой их правильный монтаж требует соблюдения большого количества норм и правил, а также знания специфики различных объектов и материалов. Поэтому доверять установку вентшахт рекомендуется опытным мастерам, которые специализируются именно на подобных работах.

Если вы хотите получить эффективную и беспроблемную систему, способную прослужить много лет без каких-либо нареканий, можете смело обращаться в «Кровельную мастерскую». Здесь работают настоящие профессионалы своего дела, кровельщики и монтажники с опытом от 10 лет.

Вентиляционный грибок на крышу и выходы труб через кровлю

Практически все жилые дома при постройке или реконструкции оборудуются той или иной системой очистки воздуха. И какого бы типа ни была вентиляция, проход через крышу является важным этапом ее сооружения. Для каждого из видов кровельных материалов устройство узлов прохода должно проводиться по своей схеме. Чтобы система безотказно служила не один год, все действия по ее монтажу следует вести со знанием дела. Ознакомьтесь с методами установки вентиляционной трубы на крыше, и эта информация послужит вам подспорьем в работе.

Содержание

  1. Вывод отработанного воздуха из дома
  2. Планирование проходов для вентиляции
  3. Предназначение и виды кровельных проходок
  4. Устройство узла проходки вентиляции
  5. Важное значение кровельных аэраторов
  6. Расположение вентиляционных выходов на крыше
  7. Правильный монтаж проходок для воздуховода
  8. Время подводить итоги

Вывод отработанного воздуха из дома

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Планирование проходов для вентиляции

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

При монтаже новой кровли вы можете заранее запланировать расположение вентиляционных труб на крыше и сделать проходы для них, если точно известна привязка по месту.

Предназначение и виды кровельных проходок

Крышные проходки

Проходы через крышу устраивают для вывода разных видов вентиляции:

  • внутренних жилых помещений здания;
  • фановой трубы стояка канализации;
  • чердачного подкровельного пространства.

Кроме этого, бывает необходимо обустройство выходов дымовых труб и телевизионных антенн.

Конечным верхним элементом системы воздуховодов служит специально изготовленный участок трубы, называющийся вентиляционным выходом. Смонтированная по всем правилам вентиляционная труба на крыше обеспечивает вытяжку воздуха из помещений и не допускает при этом протечек воды под кровлю. В тех местах, где нужно устраивать проход вентиляции через крышу, устанавливают проходные элементы, соответствующие определенному типу кровельных материалов.

Домовладельцы имеют возможность приобретать готовые комплекты различных вентиляционных выходов для установки на кровлях из твердых и мягких материалов. С их помощью легко осуществить вывод стояка вентиляции на крышу таким образом, чтобы кровля не протекала и не утратила эстетичного вида. Такие устройства также предохраняют вентиляционные каналы от попадания внутрь грязи и осадков.

В зависимости от конструкции крыши вашего дома и вида выводимой вентиляции, проход через крышу может у вас быть различной высоты и формы. Кроме вытяжных труб круглого сечения, используются также и прямоугольные короба для вентиляции на крышу.

Для того чтобы трубы вентиляции на крыше не стали причиной нарушения герметичности кровли, места их прохода следует обустраивать с особой тщательностью.

Устройство узла проходки вентиляции

Узел УП2 для прохода вентиляции через кровлю

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу,  крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

Современные модели вентиляционных выходов

Их преимущества:

  • внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
  • крепление выходов производится на надежный проходной элемент соответствующей формы;
  • высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм;
  • нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
  • внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
  • труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки;
  • есть возможность поставить на вентиляционный выход электровентилятор;
  • колпак с дефлектором защищает трубу от осадков и усиливает тягу.

В некоторых случаях проходной элемент не входит в комплект и приобретается отдельно. Выбирайте его с учетом, чтобы форма накладки проходного элемента соответствовала типу и профилю кровельного покрытия.

Проходные элементы для различных видов кровли

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Важное значение кровельных аэраторов

Крышка вентиляционного отверстия на кровле из битумной черепицы

В зимнее время внутри кровельных конструкций и на чердаках образуется конденсат. С целью обезопасить крышу от сырости, образования грибка и плесени, вам нужно будет обеспечить вентиляцию пространства под кровлей.

Крышная вентиляционная установка предельно проста по устройству. Воздух должен естественным образом двигаться снизу вверх под крышей. Для его поступления будут служить отверстия в карнизе, а выходить он будет через аэраторы с крышкой вентиляционного отверстия, устроенные в кровле ближе к коньку.

Чтобы прикрыть отверстие от осадков, используют крышку для вентиляции различных конфигураций, в том числе и вентиляционный грибок на крышу, фактически представляющий собой декоративный колпак.

Расположение вентиляционных выходов на крыше

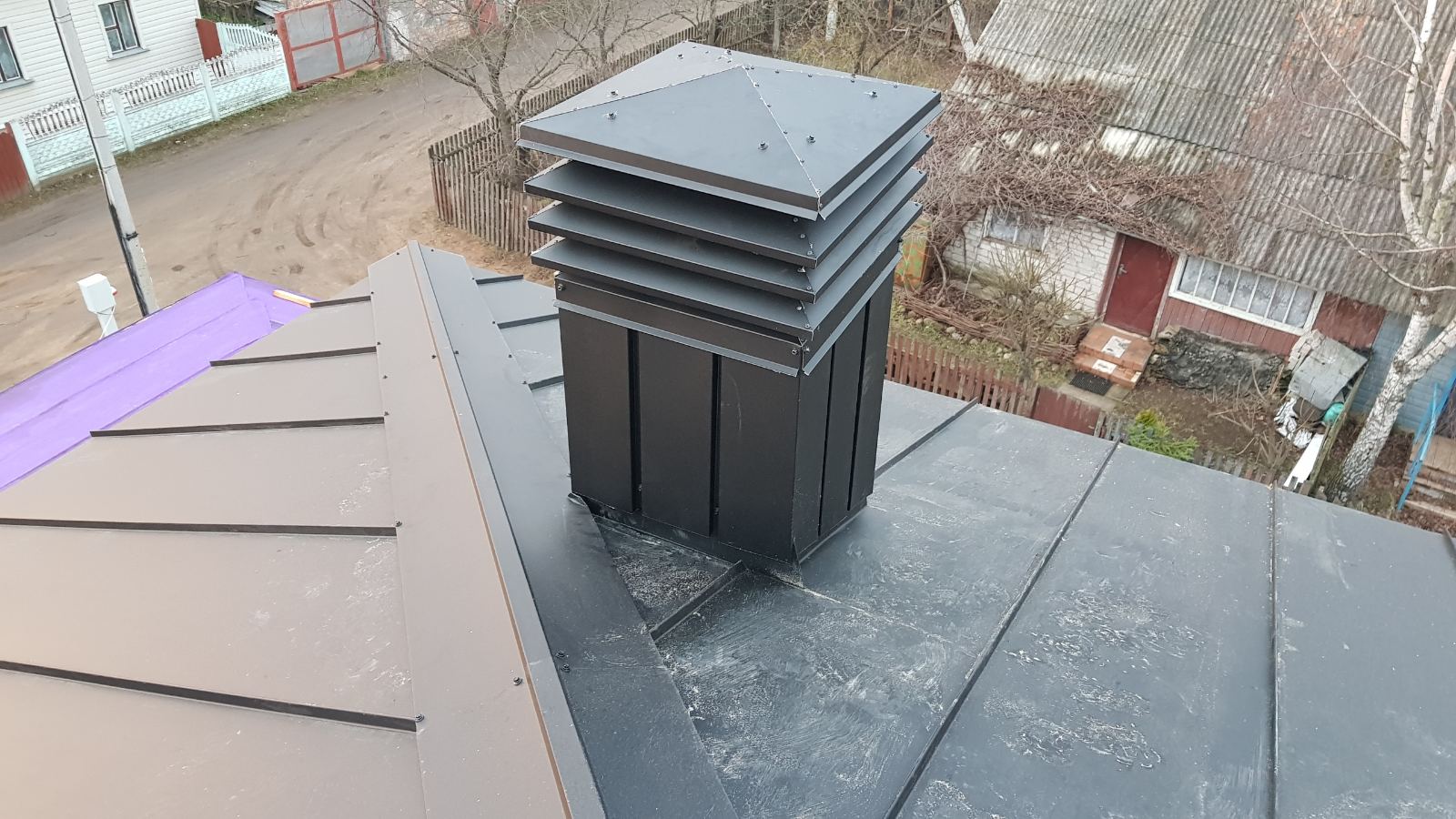

Металлический короб для вентиляции на крыше дома

Специалисты советуют делать расположение вентиляционных труб на крыше ровно над соответствующим стояком. В этом случае, без изгиба канала, эффективность воздухотока будет максимальной. Если такой возможности нет, тогда придется использовать для соединения гофрированные переходники. На скатных крышах рационально устраивать кровельную проходку ближе к коньку. Преимущества такого варианта в том, что длинная внутренняя часть трубы будет оставаться в тепле под кровлей, а более короткий верхний элемент будет значительно устойчивее под ударами ветра.

Имеет также значение высота вентиляционных шахт над крышей здания. При низком расположении тяга будет слабой, а слишком длинную трубу придется фиксировать растяжками. Руководствуясь строительными нормативами, вам следует монтировать вентиляционную трубу на наклонной крыше на высоту 50 см над кровлей. Если крыша плоская, высота трубы может достигать 30 см. В случае, когда на плоской крыше расположены площадки для отдыха или она эксплуатируется иным способом, тогда высота вентвыхода должна быть не менее 2-х метров.

Какой бы вариант расположения вентиляционных труб на крыше вы не избрали, главное, чтобы их концы находились выше так называемой зоны ветрового подпора. Иначе сильный ветер может блокировать воздухоток и даже направить его вспять.

Правильный монтаж проходок для воздуховода

Правильно смонтированный проход вентиляции через металлическую крышу

Рассмотрим пример, как производить монтаж вентиляционной трубы на крыше из металлочерепицы. Устройство крышной вентиляционной установки будет аналогичным и для других типов кровель, лишь с некоторыми отличиями.

Последовательность этапов монтажа выхода вентиляции на крыше:

  1. Определите место установки на крыше проходного элемента.
  2. Снаружи на верхней волне металлочерепицы прочертите контуры отверстия по шаблону, прилагаемому в комплекте с изделием.
  3. Вырежьте зубилом и ножницами по металлу отверстие в черепице для выхода трубы вентиляции на крышу.
  4. Вырежьте соответствующие отверстия в нижних гидроизолирующих слоях кровли.
  5. Разметьте по шаблону и просверлите ряд отверстий под саморезы.
  6. Очистить поверхность металлочерепицы вокруг отверстия от влаги и пыли.
  7. Нанесите слой герметика на нижнюю поверхность уплотнительной прокладки.
  8. Уложите прокладку на предназначенное место.
  9. Установите на прокладку проходной элемент и закрепите его саморезами.
  10. Вставьте в проходной элемент трубу выхода вытяжки и проверьте ее на вертикальность.
  11. Зафиксируйте трубу шурупами в правильном положении.
  12. Обеспечьте герметичность выход вентиляции для металлочерепицы на крышу со стороны чердака.

По окончании монтажа вентиляции на крыше основание проходного элемента должно быть так плотно прижато к кровле, чтобы из-под прокладки выдавился излишек герметика.

На предлагаемом вашему вниманию  видео, вы можете ознакомиться с процессом установки вентиляционной трубы на крыше из профнастила. Таким же несложным образом вы сможете установить и вентиляционный выход на металлическую крышу своего дома.

Время подводить итоги

Вы могли убедиться, что в рассмотренном нами процессе монтажа вентиляции на крыше и установке трубы нет особых сложностей. Ваша вентиляционная система непременно будет эффективной, если вы заблаговременно рассчитаете высоту вентиляционных шахт, поднимающихся над крышей здания. А срок службы кровли, потревоженной проходкой через нее вентиляционного выхода, нисколько не сократится, если вы ответственно отнесетесь к качеству монтажных работ.
